Producttype	Elektrisch airless spuitpistool
Merk	Bort
Model	BFP110N
Voeding	230 V ~ 50 Hz
Opgenomen vermogen	110 W
Maximaal debiet van de spuitmond	300 ml/min
Inhoud reservoir	800 ml
Gewicht	1,5 kg
Dubbele isolatie	Ja (conform EN 50144)
Type spuitmond	Spuitmond met spuitkorf
Hoofdfuncties	Spuiten van verf, vernis, beits, enz.
Debietinstelling	Draaiknop (met de klok mee om te verminderen)
Aanbevolen spuitafstand	25-30 cm van het oppervlak
Maximale spuithoek	45°
Geluidsdrukniveau	< 91 dB(A)
Geluidsvermogensniveau	< 102 dB(A)
Trilling (hand-arm)	< 11,53 m/s²
Onderhoud en reiniging	Reinig na elk gebruik met geschikt verdunningsmiddel; lichte smering
Veiligheid	Geen ontvlambare vloeistoffen spuiten (vlampunt < 32°C); draag masker en oogbescherming
Garantie	Zie bijgevoegd garantiecertificaat
Land van herkomst	Niet gespecificeerd (vervaardigd door SBM Group)

Veelgestelde vragen - BFP110N Bort

Hoe verf verdunnen voor het pistool BFP110N?

Gebruik de meegeleverde viscositeitsbeker. Vul deze met verf en meet de uitlooptijd. De aanbevolen tijden variëren per type: kunststof-/latexverf: 24-28 seconden, olieverf: 18-22 seconden, enz. Als de tijd te lang is, voeg dan geschikt verdunningsmiddel toe.

Hoe het pistool na gebruik reinigen?

Koppel het apparaat los. Maak het reservoir leeg en reinig het met verdunningsmiddel. Spuit verdunningsmiddel totdat het er schoon uitkomt. Reinig de aanzuigslang en het filter. Breng enkele druppels lichte olie aan in de smeeropeningen.

Wat te doen als het pistool niet spuit maar de motor zoemt?

Dit kan komen door een verstopte spuitmond, een verstopt filter of een verkeerd geplaatste aanzuigslang. Reinig de spuitmond, het filter en stel de slang opnieuw af. Controleer ook de debietinstelling.

Wat is de ideale afstand tussen het pistool en het oppervlak?

Houd het pistool op 25-30 cm van het oppervlak en houd het parallel aan het oppervlak. Een regelmatige heen-en-weerbeweging geeft een uniform resultaat.

Kan ik ontvlambare verven spuiten?

Nee, dit pistool mag niet worden gebruikt met vloeistoffen waarvan het vlampunt lager is dan 32°C. Brand- of explosiegevaar. Controleer de aanwijzingen van de verffabrikant.

Hoe het verfdebiet instellen?

Draai de debietknop met de klok mee (B) om het debiet te verminderen, en tegen de klok in (A) om het te verhogen. Een te hoog debiet kan een onregelmatige sproeibeurt geven.

Wat te doen bij 'sinaasappelhuid'-effect?

Dit wordt vaak veroorzaakt door een te dikke verf, een verkeerd oplosmiddel of een te grote afstand. Verdun de verf, gebruik het juiste oplosmiddel en breng het pistool dichter bij het oppervlak.

De motor is luider dan normaal, wat te doen?

Dit kan erop wijzen dat de zuiger vastzit in de cilinder door gebrek aan reiniging of smering. Demonteer het pistool, reinig het met verdunningsmiddel en smeer het.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een masker en oogbescherming. Zorg voor goede ventilatie. Richt de straal nooit op een persoon. Koppel het apparaat los voordat u het vult of reinigt.

Waar kan ik reserveonderdelen vinden?

Neem contact op met uw lokale SBM Group-dealer. Een tekening van de onderdelen is beschikbaar op de achterkant van de handleiding. Slijtdelen zoals de spuitmond en klep kunnen worden besteld.

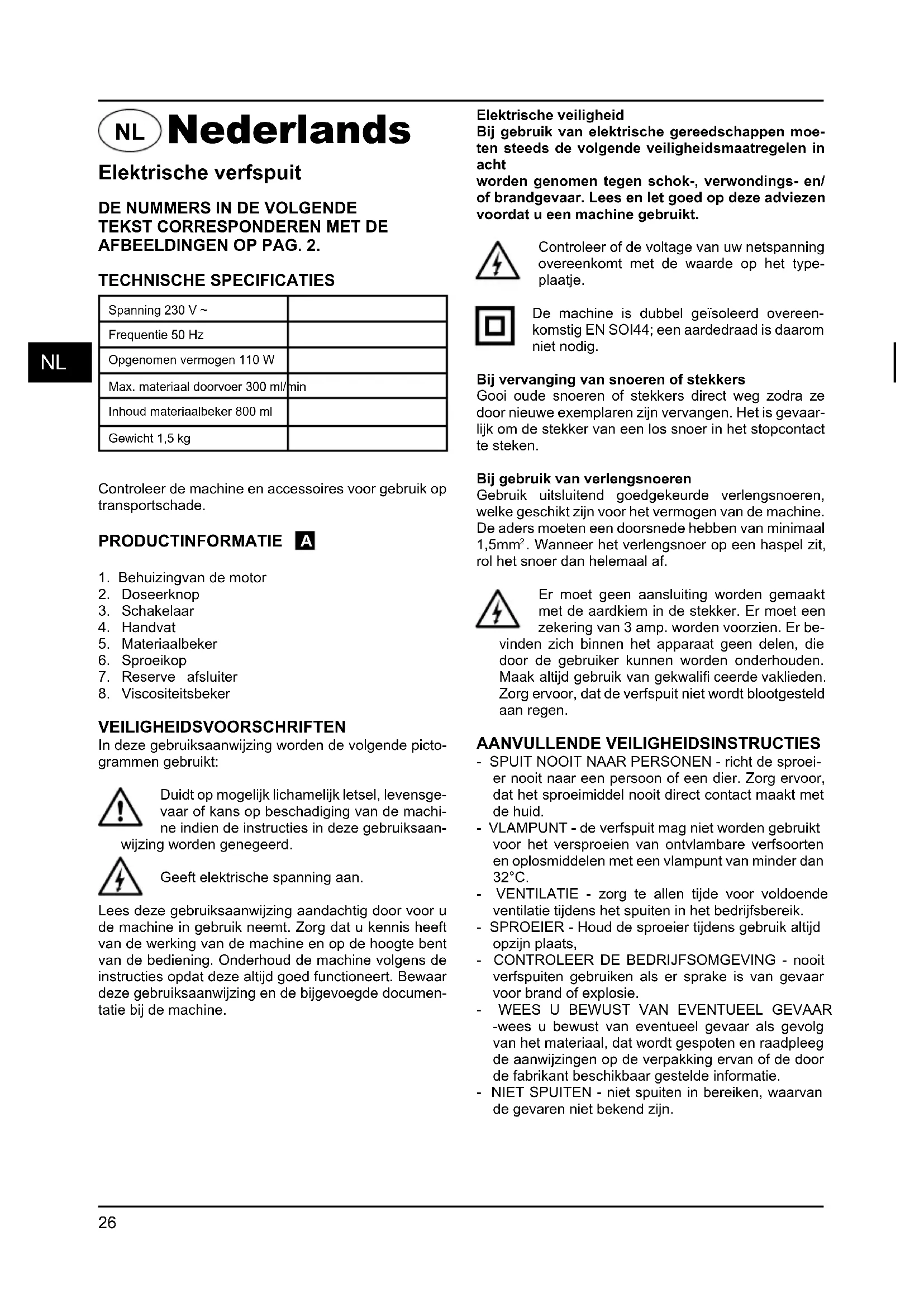

GEBRUIKSAANWIJZING BFP110N Bort

Motor lauter als normal.

Spanning 230 V ~
Frequentie 50 Hz
Opgenomen vermogen 110 W
Max. materiaal doorvoer 300 ml/min
Inhoud materiaalbeker 800 ml
Gewicht 1,5 kg

Controleer de machine en accessoires voor gebruik op transportschade.

PRODUCTINFORMATIE A

1. Behuizingvan de motor
2. Doseerknop
3. Schakelaar
4. Handvat
5. Materialbeker
6. Sproeikop
7. Reserve aflsluiter
8. Viscositeitsbeker

VEILIGHEIDSVOORSCHRIFTEN

In deze gebruiksaanwijzing worden de volgende pictogrammen gebruikt:

Duidt op möglichk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze gebruiksaan-g worden genexeerd.

Geeft elektrische spanning aan.

Lees deze gebruiksaanwijzing aandachtig door voor u de machine in gebruik neemt. Zorg dat u kennis heeft van de werking van de machine en op de hoogte bent van de bediening. Onderhoud de machine volgens de instructies opdat deze algid goed functioneert. Bewaar deze gebruiksaanwijzing en de bijgevoegde documentation bij de machine.

Bij gebruik van elektrische gereedschappen moeten steeds de volgende verilgheidsmaatregelen inacht

worden genomen gegen schok-, verwondings- en/ of brandgevaar. Lees en let goed op deze adviezen voordat u een machine gebruikt.

Controller of de voltage van uw netspanning overeenkomt met de waarde op het typeplaatie.

De machine is dubbel geisoleerd overeenkomstig EN SOI44; een aardedraad is.darom nicht nodig.

Bij verranging van snoeren of stekkers

Gooi oude snoeren of stekkers direct weg zodra ze door neue exemplaren zijn verrangen. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Bij gebruik van verlengsnoeren

Gebruikuitsluitend goedgekeurde verlengsnoeren, welke geschikt zich voor het vermogen van de machine. De aders要去en een doorsnede hebben van minimaal 1,5mm^2 . Wanner het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Er要去aansluitingwordengemakt metde aardkieminde stekker.Er要去e n zekering van 3 amp. wordenvoorzien. Er be

vinden zich binnen het apparaat geen delen, die door de gebruiker konnen worden onderhonden. Maak algijd gebruik van gekwalifi ceerdevaklieden. Zorg ervoor, dat de verfspuit Niet worden blootgesteld aan regen.

AANVULLENDE VEILIGHEIDSINSTRUCTIES

• SPUIT NOOIT NAAR PERSONEN - richt de spreieer nooit maar een person of een dier. Zorg ervoor, dat het spreimiddel nooit direct contact maakt met de huid.
• VLAMPUNT - de verfspuit mag nicht worden gebrukt voor het versproeien van ontvlambare verfsoorten en oplosmiddelen met een vlampunt van minder dan 32^ .
• VENTILATIE - zorg te allen tijde voor voldoende ventilatie tijdens het spuiten in het bedrijsbereik.
• SPROEIER - Houd de sproeierijdens gebruik alsijd opzijn plaat,
• CONTROLEER DE BEDRIJFSOMGEVING - nooit verfspuien gebruiken als er sprake is van gevaar voor brand of explosie.
• WEES U BEWUST VAN EVENTUEEL GEVAAR -wees u bewust van eventueel gevaar als gevolg van het materiaal, dat worden gespoten en raadpleeg de aanwijzingen op de verpakking ervan of de door de fabrikant beschikbaar gestelde informatie.

• NIET SPUITEN - Niet spuiten in bereiken, waarvan de gezarenietbekend zijn.

• MAAK GEBRUIK VAN OOGBESCHERMING -zorg te allenijdede voor goede oogbescherming om gevaarlijke dampen of gassen buiten het bereik van de ogen te houden.

• DRAAG EEN MASKER - werk nooit met een verfspuit zicheren een gezichtsmasker te dragen.
• BESCHERM UW OREN - draag oorbeschemers als de geluidsdruk 85 dB(A) overschrijdt
• ZORG VOOR HET ONDERHOUD VAN HET GEREEDSCHAP - houd de verfspuit, het verfvat en de sproeiers goed schoon. Maak Niet schoon met ontvlambare vloeistoffen met een vlampunt van minder dan 32^ . Controller de spanningstoevoer regelmatig en LAST deze in geval van schade door een gekwalifi ceerde vakman repareren.
• OPEN VLAMMEN -spuit nooit in de buurt van open vuur of vlammen of een eventuele waakvlam. ROKEN-rook Nietijdens het spuiten VERDUNNEN -lees de informatatie of aanbevelingen van de fabrikant omtrent verdunning aandachtig alvorens de verf of andere materialen te gebruiken.
• LOSKOPPELING VAN DE SPANNINGSTOEVOER -maak de verfspuit altijd los van de spanningstoevoer Alvorens de verfbus te vullen of de verfspuit te reinigen.
• SCHAKEL UIT ALS ER NIET WORDT GESPOTEN -zorg ervoor, dat de unit buiten bedrijf is, alsde knop voor de doorstroming volledig gesloten is.

Wij aanvaarden geen verantwoordelijkheid voor schade, die worden veroorzaakt door ongeschikte stoffen of verf materiaal, dat Niet op

de juiste wijze is verdund en eventuele gevaren voor de gezondheid, die{kunnen ontstaan door gebrek aan voldoende ventilatie.

SCHAKEL DE VERFSPUIT ONMIDDELLIJK UITBIJ:

• Defecte netstekker, netsnoer of snoerbeschadiging.
• Een defecte schakelaar
• Rook of de geur van schroeiende isolatie

BEDRIJFSINSTRUCTIES

VOORBEREIDING B

Maak geen gebruik van structuur/erf- of ieits dergelijks, waar dat daardoor de spreier verstopt kan raken.

Om de Beste resultaten te bereiken, is het belangrijk het te spuiten oppervlak voor te vereiden en de verf tot de juiste viscositeit te verdunnen, alvorens de verfspuit te gebruiken. Zorg er.altijd voor. dat de oppervlakken, die moeten worden gespoten,vrij van stof,vuil en vet zichn.Zorg ervoor,dat de oppervlakken,die Niet moeten worden gespoten, afgedekt zichn met een goede kwaliteit aflplakband (masking tape).De verf of vloeistof, die moet worden gespoten,要去 godemengd zichen en vrij van klonten of andere deeltjes.Er+kunnen veel stoffen met de verfspuit worden gespoten, maar de aanbevelingen van de fabrikant moeten altijd worden gecontroleerd, alvorens de verf aan te schaffen.

VERDUNNING

Denk er.altijd aan dat voor het vullen van het vervat met spuitbaar materiaal altijd eerst de netvoeding moet worden losgekoppeld

De meeste geleverde verven zijn geschikt voor aanbrengen met de kwast en要去en worden verdund voor ze geschikt zich om te spuiten. Volg de aanwijzingen van de fabrikant op voor het verdunnen van de verf voor spuit-doeleinden. De viscositeitsbeker helpt om de juiste viscositeit van de te gebruiken verf te bepaalen. Vul de beker tot aan de rand met verf. Meet dearend, die nodig is om de beker te legen in het verfvat. De onderstaande tabelaat de tijden zien voor verschillende soorten materiaal.

Plastic- en latexverf 24-28 seconden

Verf op waterbasis 20-25 seconden

Grondverfoorten 24-26 seconden

Vernissoorten 20-25 seconden

Verfsoorten op oliebasis 18-22 seconden

Brandverf 18-22 seconden

Auminiumverf 22-25 seconden

Dekking onderkant auto 25-35 seconden

Afdichtingsmiddelen hout 28-35 seconden

Conserveringsmiddelen hout geen verdunning nodig

Houtbeits geen verdunning nodig

Als de verf langer nodig heeft dan aanbevolen om in het verfvat te lopen, is verdere verdunning nodig. Meng eenkleine hoeveelheid van de geschikte verdunner en maak gebruik van de viscositeitstest om te controleren of de juiste dikte is bereikt. Sommige spuitbare materialen bevatten deeltjes of klonten. Deze materialen要去en worden gezeefd alvorens het verfvat hiermee te vullen.

SPUITEN C

Vul het verfvat met de juiste hoeveelheid verdunde en gezeefde verf. Sluit de verffspuit aan op de netvoeding. Richt de verffspuit op een stukje afvalmaterial en bedien de trekker tot de verf begint te spuiten. Stel de afvoerregeling ② in, tot het gewenste volume de spuit verlaat. Draai de afvoer regeling in klokrichting (B) om de doorstroom te verminderen en gegen de klokrichting in (A) om de doorstroom te latent toenemen. Het instellen van de afvoerregeling heeft invloed op het spuitpatroon. Een slecht patroon zorgt voor concentratie van de verf in het midden en zorgt voor een vlekkerige verdeling. Een goed spuitpatroon geeft een gelijkmatige verdeling van de verf over het hele patroon.

SPUITTECHNIEKEN D

Om de Beste resultaten te bereiken, moet de verfspuit algtdij horizontaal worden gehouden en evenwijdig aan het oppervlak.

Houd de spreier 25-30 cm van het oppervlak en spreoi gelijkmatig van kan tant maar kanont ofaar boven en beneden. Spuit Niet onder een hoek, omdat dit verfzakkers op het oppervlak tot gevolg heeft. Maak gebruik van soepele en gelijkmatige slagen. Bij het spuiten van grote oppervlakken, moet een verdelijkpatroon als hieronder aangegeven worden aangehonden.

E

NL

Start of stop de verfspuit nooit als deze op het te spuiten doel gericht is. Zorg voor een gelijkmatige beweging van de verfspuit. Een snelle beweging van de spuit langs het oppervlak geeft een dunne laag en een langzame beweging geeft een dikke laag. Breng slechts een laag tegelijkkertijd aan. Als er nog een laag nodig is,要去 de door de fabrikant aanbevolen droogtijd worden aangehouden alvorens de tweede laag worden aangebracht. Bij het spuiten vankleine oppervlakken,要去 de afvoerregeling op eenkleine stand worden gehoven. Dit voorkomt het aanbrengen van een te groote hoeveelheid en gebruik van teveel verf. Indien möglichnestootpen en herstarten tijdens het spuiten van een object worden voorkomen. Dit kan namelijk tot gezolg hebben,dat er te veel of te weinig verf worden aangebracht. Werk Niet onder een hoek vaneer dan 45^

REINIGING EN ONDERHOUD F

Denk er alkijd aan de verfspuit of het verfvat voor bet schoonmaken los te make n van de netvoeding.

Het is van essentieel belang, dat de verfspuit na ieder gebruik goed worden schoongemaaakt. Het nalaten hiervan lijdt vrijwel zeker tot blokkeringen en hij kan zichs helemaal Nieteerwerken,alsudespuit opnieuw wilt gebruiken.De garantie omvat Niet het reinigen van een verfspuit, die door de gebruiker Niet goed is schoongemaaakt.

Na ieder gebruik moet het volgende worden gedaan.

1. Maak het vat helemaal leeg.
2. Reinig het vat zorgvuldig met de verdunner, die is toegepast.
3. Giet wat verdunner in het vat en sproei dit door despuit tot er alleen schone verdunner uitkomt.
4. Reinigde opnamebuis en het fi lter zorgvuldig.
5. Reinig de hoofdsproeier en verwijder eventuele achtergebleven afvaldeeltjes of verf.
6. Zet het spuitpistol ondersteboven en breng een pauar druppels lichte olie aan in de openings op de bodem.

Als uw verfspuit nog een aanvullende interne schoonmaakbeurt nodig heeft, kan het nodig zich deze te demonteren. Indien dit het geval is,.gaat men als volgt te werk.

1. Verwijder de stekker uit het stopcontact.
2. Verwijder het vat, de opnamebuis en het fi Iter.
3. Maak de spreier (H), de afsluiter (J), de zuiger (K) en de veer (L) los.
4. Maak de cilinder (M) en alle onderdelen zorgvuldig schoon met oplosmiddel.
5. Breng een paar druppels lichte smeerolie op de zuiger, de veer en de cilinder aan.
6. Bouw de verfspuit wee Samen.

HET VERHELPEN VAN STORINGEN

De motor zoemt maar spuit Niet of onregelmatig

1. Versleten wervelkop.

Vervang de wervelkop

1. De opnamepijp Niet in de goede stand

Plaats deze op de juiste plek

1. Verstopte opnamepijp

Schoonmaken met verdunker

1. Verstopte sproeier

Sproeier schoonmaken

1. Verstopt filter

Schoonmaken met verdunker

1. De regelknop要去 worden ingesteld Instellen

Controleer de viscositeit van de verf

Teveel verf

1. De verfspuit is Niet schoon of Niet gesmeerd, waar-door de zuiger in de cilinder blijft steken

Demonteer de verfspuit en maak schoon met verdunner.

1. Te veel verf

Stel het volume in klokrichting in om de spuithoeveelheid te verminderen.

Twee dunne lagen zichn beter dan eén dikke laag.

1. Viscositeit te laag

Controleer de viscositeit

1. Verfspuit nicht schoon of nicht gesmeerd, waardoor de zuiger in de cilinder blijft steken

Demonteer de verfspuit en maak schoon met verdunker.

Geen spuitaktiviteit, geen geluid

1. Geen elektriciteit

Controleerde netvoeding.

Bedrijfsgeluid Niet goed

1. Slechte afvoerinstelling Opnieuw instellen.

2. Niet voldoende verf in het vat, waardoor lucht maar binnen worden gezogen

Navullen met verf.

1. Geen goede verdunning of geen volledig transport door de opnamebuis

Controleer de opnamebuis en het viscositeitsniveau.

"Sinaasappeleffekt" overmatige nevelvorming

1. Er worden een verkeerd oplosmiddel gebru ikt Gebruik het juiste oplosmiddel.

2. Verfspuit te verran het te behandelen oppervlak Houd de verfspuit dichter bij het te behandelen oppervlak.

3. De verfi s te dik

Verdun de verifier.

ONDERHOUD

Zorg dat de machine Niet onder spanning staat wanner onderhoudswerk-zaamheden aan het mechaniek worden uitgevoerd.

De machines van SBM Group zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatisch te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine.

Reinigen

Reinig de machine-behuizing regelmatig met een zachte doeck, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekkig vuil een zachte doeck bevochtigd metzeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijkstoffen beschadigen de kunststof onderdelen.

Storingen

Indien zich een storing voordoet als gevolg van bijvoorbeeld slijtage van een onderdeel, neem dan contact op met uwplaatselijkke SBM Group-dealer.

Achterin deze gebruiksaanwijzing vindt u een onderdelentekening met de na te bestellen onderdelen.

MILIEU

Om transportbeschadiging te voorkomen, worden de machine in een stevige verpakking geleverd. De verpakking is zo veel möglichg gemaatk van recyclebaar materiaal. Maak waarom gebruik van de mogelijkheid om de verpakking te recyclen.

Breng oude machines wonneer u ze verrangt maar uwplaatselijke SBM Group -dealer. Daar za de machine op milieuvriendelijk wijze worden verwerkt.

GARANTIE

Lees voor de garantievoorwaarden de garantiekaartchterin dezegebruiksaanwijzing.
