BFP110N - Värvipihusti Bort - Tasuta kasutusjuhend

Toote tüüp	Pihustuspüstol (õhuvaba elektriline)
Mark	Bort
Mudel	BFP110N
Toide	230 V ~ 50 Hz
Võimsustarve	110 W
Maksimaalne düüsi voolukiirus	300 ml/min
Paagi maht	800 ml
Kaal	1,5 kg
Topeltisolatsioon	Jah (vastavalt EN 50144)
Düüsi tüüp	Pihustuskorviga düüs
Peamised funktsioonid	Värvi, laki, peitsi jms pihustamine
Voolukiiruse reguleerimine	Pöördnupp (päripäeva vähendamiseks)
Soovitatav pihustuskaugus	25-30 cm pinnast
Maksimaalne pihustusnurk	45°
Helirõhutase	< 91 dB(A)
Helivõimsustase	< 102 dB(A)
Vibratsioon (käsi-käsivars)	< 11,53 m/s²
Hooldus ja puhastus	Puhasta pärast iga kasutamist sobiva lahustiga; kerge määrimine
Ohutus	Ära pihusta tuleohtlikke vedelikke (leekpunkt < 32°C); kanna maski ja kaitseprille
Garantii	Vaata kaasasolevat garantii sertifikaati
Päritoluriik	Täpsustamata (toodetud SBM Groupi poolt)

Korduma kippuvad küsimused - BFP110N Bort

Kuidas lahjendada värvi püstoli BFP110N jaoks?

Kasutage kaasas olevat viskoossusnõu. Täitke see värviga ja mõõtke voolamise aeg. Soovitatavad ajad sõltuvad tüübist: plast/lateksvärv: 24-28 sek, õlivärv: 18-22 sek jne. Kui aeg on liiga pikk, lisage sobivat lahustit.

Kuidas puhastada püstolit pärast kasutamist?

Ühendage seade vooluvõrgust. Tühjendage paak, puhastage seda lahustiga. Pihustage lahustit, kuni see tuleb puhtana välja. Puhastage imitoru ja filter. Tilgutage paar tilka kerget õli määrimisavasse.

Mida teha, kui püstol ei pihusta, aga mootor sumiseb?

See võib olla tingitud ummistunud düüsist, ummistunud filtrist või valesti paigutatud imitorust. Puhastage düüs, filter ja reguleerige voolik. Kontrollige ka voolukiiruse seadistust.

Milline on ideaalne kaugus püstoli ja pinna vahel?

Hoidke püstolit pinnast 25-30 cm kaugusel ja hoidke seda sellega paralleelselt. Ühtlane edasi-tagasi liikumine annab ühtlase tulemuse.

Kas ma võin pihustada tuleohtlikke värve?

Ei, seda püstolit ei tohi kasutada vedelikega, mille leekpunkt on alla 32°C. Tule- või plahvatusoht. Kontrollige värvi tootja juhiseid.

Kuidas reguleerida värvi voolukiirust?

Keerake voolukiiruse nuppu päripäeva (B) voolu vähendamiseks ja vastupäeva (A) suurendamiseks. Liiga suur voolukiirus võib põhjustada ebaühtlast pihustust.

Mida teha 'apelsinikoore' efekti korral?

See on sageli tingitud liiga paksust värvist, valest lahustist või liiga suurest vahemaast. Lahjendage värvi, kasutage õiget lahustit ja viige püstol pinnale lähemale.

Mootor on tavalisest mürarikkam, mida teha?

See võib viidata sellele, et kolb on silindris kinni jäänud puhastuse või määrimise puudumise tõttu. Võtke püstol lahti, puhastage see lahustiga ja määrige.

Millised on olulised ohutusmeetmed?

Kandke alati maski ja kaitseprille. Tagage hea ventilatsioon. Ärge kunagi suunake pihustit inimese poole. Ühendage seade vooluvõrgust enne täitmist või puhastamist.

Kust leian varuosi?

Võtke ühendust oma kohaliku SBM Groupi edasimüüjaga. Osade joonis on juhendi tagaküljel. Kulumisosi nagu düüs ja klapp saab tellida.

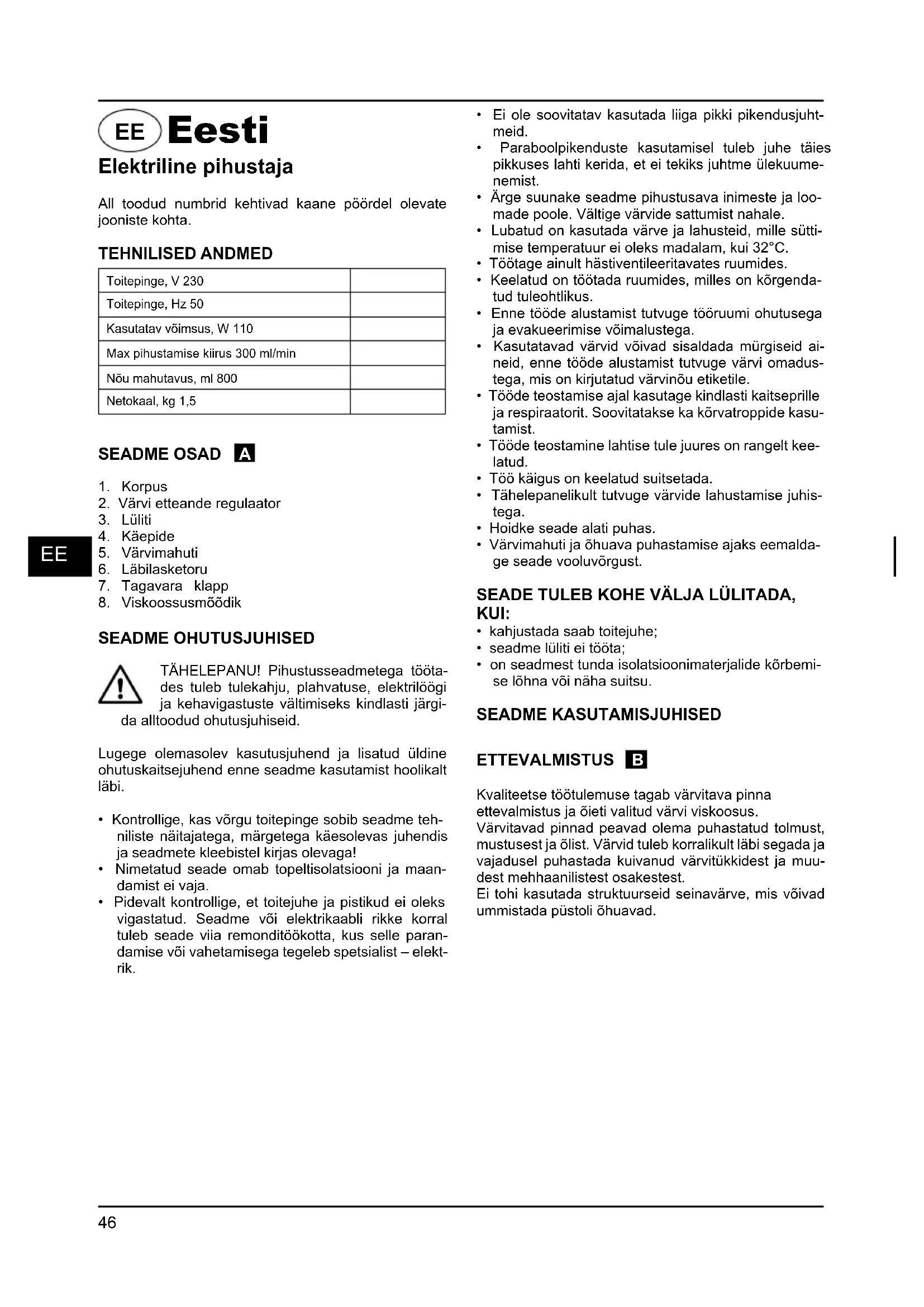

KASUTUSJUHEND BFP110N Bort

Tarkista viskosäetti

Moottori on tavallista änekkäampi.

All toodud numbrid kehtivad kaane poordel olevate jooniste kohta.

TEHNILISED ANDMED

Toitepinge, V 230
Toitepinge, Hz 50
Kasutatav võimsus, W 110
Max pihustamise kiirus 300 ml/min
Nõu mahutavirus, ml 800
Netokaal, kg 1,5

SEADME OSAD A

1. Korpus
2. Värvi etteande regulaator
3. Luliti
4. Käepide
5. Värvimahuti
6. Lübisketoru
7. Tagavara klapp
8. Viskoossusmõödik

TÄHELEPANU! Pihustusseadmetega tööta des tuleb tulekahju, plahvatur, elektrilöogi ja kehavigastuste vältimiseks kindlasti järgitoodud ohutusjuhiseid.

Lugege olemasolev kasutusjuhend ja lisatud üldine ohutuskaitsejuhend enne seadme kasutamist hoolikalt labi.

• Kontrollige, kas vorgu toitepinge sobib seadme tehniliste naitajatega, margetega kaesolevas juhendis ja seadmete kleebistel kirjas olevaga!
• Nimetatud seade omab topeltisolatsiooni ja maandamist ei vaja.

• Pidevalt kontrollige, et toitejuhe ja pistikud ei oleks vigastatud. Seadme voi elektrikaabli rikke korral tuleb seade viia remonditookotta, kus selle parandamise voi vahetamisega tegeleb spetsialist - elektrik.

• Ei ole soovitatav kasutada liiga pikki pikendusjuhtmeid.

• Paraboolpikenduste kasutamisel tuleb juhe taies pikkuses lahti kerida, et ei tekiks juhtme ülekuumenemist.
• Arge suunake seadme pihustusava inimesto ja loomade poole. Valtige varvide sattumist nahale.
  Lubatud on kasutada varve ja lahusteid, mille suttimise temperatuur ei oleks madalam, kui 32^
• Tööttage ainult*hastiventileeritavatesruumides.
• Keelatud on tootada ruumides, milles on korgenda-tud tuleohtlikus.
• Enne toöde alustamist tutvuge toöruimi ohutusega ja evakueerimise voimalustega.
• Kasutatavad varvid voivad sisaldada murgiseid aineid, enne toode alustamist tutvuge varvi omadustega, mis on kirjutatud varvinou etiketile.
• Tööde teostamise ajal kasutage kindlasti kaitseprille ja respiraatorit. Soovitatakse ka körvatroppide kasutamist.
• Tööde teostamine lahtise tule juures on rangelt keelatud.
• Töö käigus on keelatud suitsetada.
• Tähelepanelikult tutvuge värvide lahustamise juhistega.
• Hoidke seade alati puhas.
  Värvimahuti ja ðhuava puhastamise ajaks eemaldage seade vooluvörgust.

SEADE TULEB KOHE VÄLJA LÜLITADA, KUI:

• kahjustada saab toitejuhe;
• seadme luliiti ei toöta;
• on seadmest tunda isolatsioonimaterjalide korbemise lohna voi naha suitsu.

SEADME KASUTAMISJUHISED

ETTEVALMISTUS B

Kvaliteetse tootulemuse tagab varvitava pinna ettevalmistus ja oieti valitud varvi viskoosus.

Värvitavad pinnad peavad olema puhastatud tolmust, mustusest ja ölist. Värvid tuleb korralikult läbi segada ja vajadusel puhastada kuivanud värvitükkidest ja muudest mehmaanilistest osakestest.

Ei tohi kasutada struktuurseidseinavarve,mis voivad ummistada pustoli ohuavad.

VÄRVI VÖI LAKI LAHUSTAMINE/ VEDELDAMINE

Enne teenindamist eemaldage seade vooluvorgust.

Enamus varve on moeldud varvimiseks pintsli voi rulliga. Pihustamiseks pustoliga tuleb sellised varvid eelnevalt vedeldada noutud viskoosuseni.
Jalgige tootjate juhendeid varvide vedeldamiseks.
- Oiget viskoosust saab moōta kaasas olevameerikuga. Et moōta viskoosust taitkeeerik värviga. Fikseerige aeg, mis kulubmeeriku tuhjenemiseks. Allolevas tabelis on toodud soovituslikud ajad erinevate materjalide kohta.

Värvi:tüpp Tühjenemise aeg,s
Lateksvärvid 24 – 28
Veepohised 20 – 25
Gruntvärvid 24 – 28
Lakid 20 – 25
Ölivärvid 18 – 22
Emailid 18 – 22
Alumniiumvärvid 22 – 25
Auto hübisolatsion 25 – 35
Puupahtel 28 – 35

Kui aega kulub ettenahtust rohkem, tuleb varvi veel vedeldada. Lisage ettenahtud vedeldusainet vahestes kogustes, korrates mootmise protseduuri, saavutamaks noutud tulemust. Peitsid ja kaitsevahendid ei vaja lahustamist.

PIHUSTAMINE C

Täitke mahuti värviga, mis on nôtud viskoosusega. Ühendage pihusti vooluvörku. Tehke proovivärvimine sarnasele materjalile, reguleerides (regulator 2) töörhku vajaliku tulemuseni. Et surendada etteantav värvi kogust keerake värvi etteanderegulaatorit vastupäeva (A), ja värvikoguse vähendamiseks päripäeva (B).

PIHUSTAMISE TEHNIKA

Parima tulemuse saavutamiseks hoidke pustolit ühesugusel kaugusel toedeldavast pinnast.

Hoidke pustoli otsa umbes 25-30 cm kaugusel pinnast ja liigutage seda uhtlaselt paremale-vasakule voi ulesalla. Arge hoidke pustolit pinna suhtes nurga all, see voib pojhjustada üleiigse varvi valgumist. Suurte pindade varvimisel kasutage risti meetodit nagu naidatud joonisel E.

Vähene värvi pihustamise kogus pöhjustab ebaühtlase värvi laotumise pinnale. Suurendage värvi etteande intensiivsust, paraneb värvitav pind. Värvipustoli kiire liigutamisega saavutatakse Óhuke värvipind ja aeglasé liigutamisega paksem pind. Kandke värvitavale pinnale üks värvikiht korraga. Kui sellest ei piisa tulemuse saavutamiseks, laske värvil kuvada (jälgige tootja soovitusi), tehke vahelihvimine ja korrake protseduuri uesti.

Väikeste pindade värvinisel kasutage väiksemat värvi eteande intensiavsust. Arge kallutage värvipustolit rohkem kui 45^

Teenindamise ajaks tuleb seade eemaldada vooluvörgust!

Oige hooldus ja teenindus pikendavad seadme eluiga.

PUHASTAMINE F

Peale igakordset kasutamist:

1. Täielikult puhistage pustoli osad ja mahuti värvist, ettenähtud lahustite abi.
2. Valage juba puhtasse mahutisse natuke lahustajat ja pritsige seda nii kaua, kuni pustolist valjub puhas lahustaja.
3. Puhastage värvitoru ja filter.
4. Puhastage taielikult ohuavad ja labilasketoru.
5. Keerake pustol peapeale ja laske moned tilgad oli vastavasse avasse (F). See hoiab klappi ja silindrit tookorras.
6. Pustoli korpus tuleb puhastada tolmust ja varvist pehme lapi abiil

Vajaduse korral voite teostada pohjaliku ouhastuse pustoli sisemistele osadele.

Selleks on vaja:

1. Eemaldage seade toitevorgust.
2. Eemaldage mahuti, toru ja fi lter.
3. Eemaldage labilasketotu (H), klapp (J), ventiil (K), ja vedru (L).
4. Puhastage silinder (M) ja teised detailid lahustajaabil.
5. Kandke moned tilgad oli ventililile, vedrule ja silindrile.
6. Pange pustol kokku vastupidises järjekorras.

ENAMLEVINUD VEAD JA NENDE LIKVIDEERIMINE

Mooter tootab, kuid varv ei pihustu

Pihustamise halb kvaliteet.

1) Värvi etteande vale reguleerimine.
Reguleerige etteande kiirust.
2) Pihustatav värvikiht vaga paks.

Kontrollige värvi viskoosust, vajadusel vedeldage see.

Pihustatav varvikiht liiga paks.

1) Pihustaja on puhastamata ja olitamata, mille tulemusena ventil ei liigu silindris vabalt.
Ventil tuleb puhastada lahustiga.
2) Liiga suur värvi etteandmine.
Vahendage intensiavsust poorates regulaatorit pripäeva. Kaks ohukest varvikihti on parem kui uks paks kiht.
3) Värv on vāga paks.
Kontrollige värvi viskoosust, vajadusel vedeldage see.

Pihustaja teeb toö käigus tugevat lärmi.

1) Pustol on puhasamata ja olitamata, mille tulemusena ei saa ventiil vabalt likuda.

Avage pustol, ventiil tuleb puhastada lahustiga.

Pihustamine ei toimu, mootor ei tota.

1) Puudub toitepinge elektrivorgus.
Selgitage pohjus ja voimaluse korral taastage vool.
2) Toitekaabel on vigastatud.
Kaabel tuleb vahetada uue vastu.

Mootor tootab ebahariliku hälega.

1) Värvi etteandekiiirus liiga modal.
Suurrendage intensiavsust regulaitori abil.
2) Mahutis on varv otsakorral, imemistoru imeb ohk.
Lisage mahutisse varvi.
3) Värv on valesti vedeldatud.
Kontrollige viskoosust.
4) Imemistoru on umbes.
Puhastage toru.

Värvitud pind on «apelsini koore» sarnane.

1) Valesti valitud lahustaja.
Tuleb kasutada tootja poolt mäaratud lahustajaid.
2) Värvitava pinna ja pustoli vahemaa väga suur.
Hoidke pustolit 25-30 cm kaugusel.
3) Värv ei ole öige viskoosusega.
Lisage vär vile lahustajat.

LV Latviešu

MURA/VIBRATSIOON Vastavalt kooskolas normiga EN 60 745 libi viidud mootmistele on antud seadme helirohk < 91 dB(A) ja helitugevus < 102 dBA (standardkorvalekalle:3dB),ja vibratsioon < 11.53m / s^2 (kaerandme-meetod).

LV DEKLARACIJAPARATBILSTIBUSTANDARTIEM

Mes ar pilnu atbildibu pazinojam, ka sis izstradajums atbilst standartiem vai standartizacijas dokumentiem EN 55014-1:2006; 55014-2:1997/+A1:2001/+A2:2008; 61000-3-2:2006; 61000-3-3:2008 un ir saskaar direktivam 2006/42/EG, 2006/95/EG, 2004/108/EG. TROKSNIS/VIBRACIJASaskaar standartu EN 60 745 noteiktais instrumenta radita troksna skanas spiediena limenis ir < 91 dB(A) un skanas jaudas limenis ir < 102 dB Apie tipiskas izkliedes:3 dB), un vibracijas intensitate ir < 11.53~m / s^2 (stradajot rokas rezima).

LT KOKYBES ATITIKTIES DEKLARACJA

Mes atsakingai pareiskiame, kad sis gaminys atitinka tokius standartus ir nomatyvinius dokumentus: EN 55014-1:2006; 55014-2:1997/+A1:2001/+A2:2008; 61000-3-2:2006; 61000-3-3:2008 pagal EEB reglamentu 2006/42/EG, 2006/95/EG, 2004/108/EG. nuostatas.

Arge visake kasutuskolbmatuks muutunud elektrilisi tooriistu, lisarvikuid ja pakendeid ara koos olmejaatmetega (uksnes EL likkmesriikidele).Vastavalt Europaopa Parlamendi ja noukogu direktiivile 2002/96/EU elektri- ja elektroonikaseadmete jaatmete kohta ning direktiivi nouete kohaldamisele likmesrikides tuleb kasutuskolbmatuks muutunud elektilrised tooriistad boguda eraldi ja keskkonnasaastlikult korduvkasutada voi ringlusse votta

LV APKARTEJAS VIDES AIZSARDZIBA

Neizmetiet elektroiekartas, piederumus un iesainojuma materialus sadzives atkritumos (tikai ES valstim).Saskaanar Eiropas Direktivu 2002/96/EG par lietotajam elektroiekartam, elektronikas iekartam un tase ieklausanu valsts likumdoisan lietotas elektroiekartas ir jasavac atseviski un janogada otreiznaj pärstradei videi draudziga veida

LT APLINKOS APSAUGA

Nemeskite elektriniý irankiu, papildomos jrangos ir pakuotas i buitiniyu atleku konteinerius (galoja tik ES valstyběms). Pagal ES Direktyva 2002/96/EG del naudotu elektriniý ir elektroniniý prietaisu atleku utilizavimo ir pagal vietinius valstyběs jstatymus atitarnave elektroniai jrankiai turi buti surenkami atskirai ir gabenami i antriniý zaliavu tvarkymo vietas, kur jie turi buti sunaikinami ar perdirbami aplinkai nekensmingu budu

RU YKA3AHNIA NO 3AUNTE OKPYXKAIOUEN CPEIbI

CTapbIe 3neKtpoPnp6OpbI NOndexKat BTOpHNo nepepa6OTke NnoTOMy He MOrTy 6bITy TnIN3NPOBaHbC 6bITOBIMN OTXODAMN! NTOMyMbIXoTeIN 6bl NoPocntB Bac AKTNBHO NOdepKaTb Hac B Dene 3KOHOmn pecypcoB IN 3aunTbOkpykaOoi CpeBn CdaTb 3OT pnp6Op B npEmhblnyHK TYnIN3aUN (ecnn TAKOBNI MEeTcA).

KZ KOPUJAFAH OPTAHBI KOPFAY

Citre Kepek emec 6yibIMdbi,KepeK-xapaKTapdbixhe (Hemece) KopanTb KaTanaMa KaTa eHDeyMeH aHaJIbicaTbH ybIMFa ETki3y kaxet.

UA BKA3IBKNIIO 3AXNCTU HABKOLINHbOTO CEPEIOBUNA

CTapi eNekponpnaIy ABnHOTc co6oIO cykynHCTb texHiuHxMATEpiAIB I TOMy He moKyTB 6yTN yTuNl3OBaHI 3 No6yTOBmIMBIDXoAMNI TOMy MN xotIN 6 nonpocNTB Bac AKTINBO nITPMaTn HAc y cnpabi EKOHOII pecypcIB i 3axNCTy HABKONHbOre cepEOBua i3dAn CE npIAAD y npMaIbHN nyHK Tynl3aJI (KaUTo TaknE).

PL INFORMACJA DOTYCZACA OCHRONY SRODOWISKA
