BSM250 - Puur Bort - Tasuta kasutusjuhend

Toote tüüp	Juhtmega puur/keeraja
Bränd	Bort
Mudel	BSM250
Toiteallikas	Vooluvõrk (ühendusjuhtmega)
Nimipinge	230 V ~ 240 V (ühilduv 220 V)
Sagedus	50/60 Hz (tavaline hinnang)
Võimsustarve	650 W (hinnang)
Tühikäigu kiirus	0 - 3000 p/min (hinnang)
Puurimisvõime (puit)	30 mm (hinnang)
Puurimisvõime (metall)	13 mm (hinnang)
Padruni tüüp	Isesulguv padrun
Max pöördemoment	30 Nm (hinnang)
Helirõhutase	< 77 dB(A)
Helivõimsustase	< 88 dB(A)
Vibratsioon (käsi-käsivars)	< 2,29 m/s²
Topeltisolatsioon	Jah, vastavalt EN60745
Kaal	1,5 kg (hinnang)
Mõõtmed (P x L x K)	30 x 20 x 8 cm (hinnang)
Kaabli pikkus	2 m (hinnang)
Korpuse materjalid	Tugevdatud plastik
Peamised funktsioonid	Puurimine (puit, metall, keraamika, plastik), kruvimine, kruvimine/lahtikeeramine pöördesuuna lülitiga
Kiiruse reguleerimine	Elektrooniline regulaator pehme käivitusega
Pöördesuuna ümberpööramine	Jah, lüliti kaudu
Pöördemomendi reguleerimine	Reguleerimisrõngas 1-8 + puurimisasend
Hooldus	Puhastada pehme niiske lapiga, mitte lahustitega, mitte täiendavalt määrida
Remonditavus	Laske remontida professionaalil, kasutades SBM Groupi originaalosi
Garantii	Täpsustamata (võtke ühendust SBM Groupiga)

Korduma kippuvad küsimused - BSM250 Bort

Kuidas pöördesuunda ümber pöörata?

Kasutage tööriistal asuvat lülitit B. Pöörake ümber ainult siis, kui tööriist on täielikult seiskunud.

Kuidas reguleerida pingutusmomenti?

Pöörake rõngast D asendist 1 (väike moment) asendisse 8 (suur moment). Asend E (puurimise sümbol) lukustab momendi puurimiseks.

Mida teha puuritera kinnikiilumise korral?

Lülitage tööriist kohe välja, et vältida vägivaldset ja ohtlikku tagasilööki.

Kuidas puuri puhastada?

Kasutage pehmet lappi, eelistatavalt pärast iga kasutuskorda. Tõrksa mustuse korral niisutage seebiveega. Ärge kasutage lahusteid nagu bensiin või alkohol.

Millist pinget kasutada?

Tööriist töötab vooluvõrgul 230 V ~ 240 V. 230/240 V jaoks mõeldud mudeleid saab ühendada ka 220 V külge.

Kas ma saan selle puuriga betooni puurida?

Juhend mainib puurimist puitu, metalli, keraamikasse ja plastikasse, kuid mitte betooni. Betooni jaoks on vaja löökpuurimisrežiimi, sellel mudelil seda pole.

Kuidas vahetada otsakut?

Suruge otsak võimalikult sügavale isesulguvasse padrunit. Ärge kasutage otsakuid kahjustatud varrega.

Kuidas kasutada kiiruse regulaatorit?

Kiirust reguleeritakse lülitile A vajutamisega. Kerge vajutus annab aeglase kiiruse, tugevam vajutus kiirendab. Käivitus on progresseeruv.

Miks tööriist ei käivitu?

Kontrollige, et pöördesuuna lüliti B on sisse lülitatud vasakule või paremale (neutraalasend = blokeerimine). Veenduge ka, et pistik on ühendatud ja kaabel pole kahjustatud.

Kuidas tööriista hoiustada?

Enne tööriista ära panemist lülitage see välja ja ühendage lahti. Oodake liikuvate osade täielikku seiskumist. Hoidke seda lastele kättesaamatus kohas kuivas kohas.

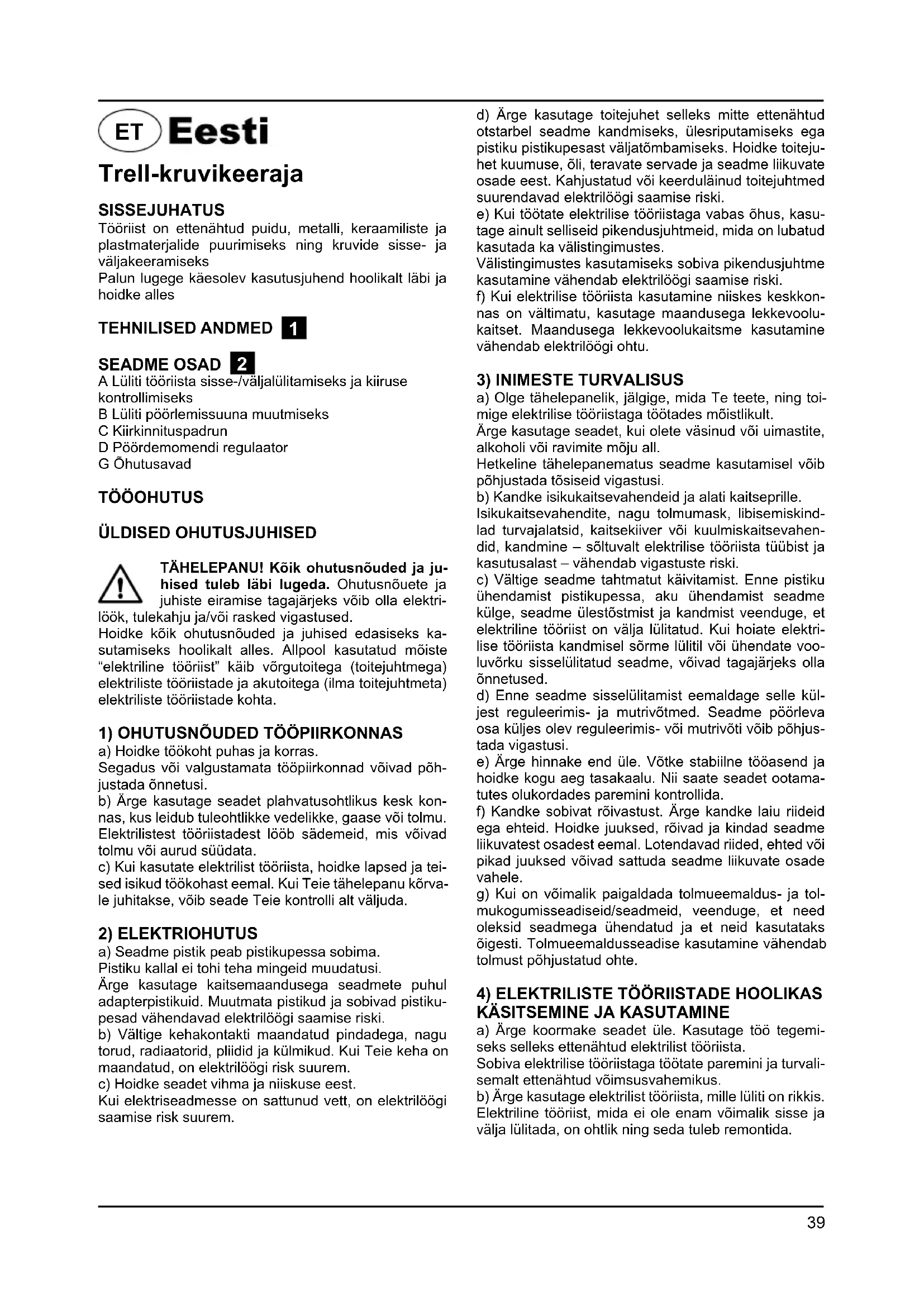

KASUTUSJUHEND BSM250 Bort

Tööriist on ettenähtud puidu, metalli, keraamiliste ja plastmaterjalide puurimiseks ning kruvide sisse- ja väljakeeramiseks

Palun lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles

TEHNILISED ANDMED 1

SEADME OSAD 2

A Lüliti tööriista sisse-/väljalülitamiseks ja kiiruse kontrollimiseks

B Lüliti pöörlemissuuna muutmiseks

D Pöördemomendi regulaator

G Ôhutusavad

TÖÖOHUTUS

TÄHELEPANU! Köik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektri-

löök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles. Allpool kasutatud möiste "elektriline tööriist" käib vörgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) OHUTUSNÕUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras.

Segadus või valgustamata tööpiirkonnad võivad põhjustada önnetusi.

b) Ärge kasutage seadet plahvatusohtlikus kesk konnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu körvale juhitakse, vöib seade Teie kontrolli alt väljuda.

2) ELEKTRIOHUTUS

a) Seadme pistik peab pistikupessa sobima.

Pistiku kallal ei tohi teha mingeid muudatusi.

Ärge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest.

Kui elektriseadmesse on sattunud vett, on elektrilöögi saamise risk suurem.

d) Ärge kasutage toitejuhet selleks mitte ettenähtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatömbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi saamise riski.

e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes.

Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi saamise riski.

f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lekkevoolukaitset. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades möistlikult.

Ärge kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all.

Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.

b) Kandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid, kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste riski.

c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.

d) Enne seadme sisselülitamist eemaldage selle kül- jest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.

e) Ärge hinnake end üle. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.

g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE

a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista.

Sobiva elektrilise tööriistaga töötate paremini ja turvalisemalt ettenähtud võimsusvahemikus.

b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse ja välja lülitada, on ohtlik ning seda tuleb remontida.

c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib seadme tahtmatut käivitamist.

d) Hoidke kasutusel mitteolevaid elektrilisi tööriistu lastele kättesaamatult. Ärge laske seadet kasutada isikutel, kes seda ei tunne või pole siintoodud juhiseid lugenud. Kogenematute kasutajate käes kujutavad elektrilised tööriistad ohtu.

e) Hoolitsege seadme eest. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kiini, ning ega mõned osad ei ole katki või sel määral kahjustatud, et võiksid piirata seadme funktsioneerimist. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad.

Hoolikalt hoitud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii.

Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade kasutamine mitte ettenähtud otstarbel vöib pöhjustada ohtlikke olukordi.

5) TEENINDUS

a) Laske seadet parandada ainult kvalifi tseeritud spetsialistidel ja ainult originaalvaruosadega.

Nii tagate seadme püsimise turvalisena.

- Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist

- Kontrollige, et vörgupinge vastaks tööriista andmesildile märgitud pingele (andmesildil lubatud 230 V vöi 240 V seadmeid vöib kasutada ka 220 V pinge korral)

- Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on vähemalt sama suur nagu maksimaalsed tühikäigupöörded

- Antud tööriista kasutaja peab olema vähemalt 16 aastat vana

- Pikendusjuhtmete kasutamisel jälgige, et juhe oleks löpuni lahti keritud ja vastaks 16 A voolutugevusele Vältige toitejuhtme kokkupuutumist seadme pöörlevate osadega

- Kui toitejuhe saab töötamisel ajal kahjustada või see lõigatakse läbi, ärge toitejuhet puutuge, vaid eemaldage koheselt pistik vooluvõrgust

- Ärge kunagi kasutage kahjustatud toitejuhtmega tööriista; laske see remonditöökojas välja vahetada

- Kui puur ootamatult blokeerub (põhjustades järsu, ohtliku reaktsiooni), lülitage seade koheselt välja

- Seadme elektrilise või mehhaanilise häire korral lülitage seade viivitamatult välja ja eemaldage pistik vooluvõrgust

- Fikseerige toorik (fi ksaatoriga kinnitatud või kruustangide vahele pandud toorik püsib kindlamini paigal kui lihtsalt käega hoides)

• Kui on oht, et tarvik võib puutuda kokku varjatud elektrijuhtme või seadme enda toitejuhtmega, tuleb elektrilist tööriista hoida ainult isoleeritud käepidemetest (kokkupuude pinge all oleva juhtmega võib tekitada pinge seadme metallosades ja põhjustada elektrilöögi)
• Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või vee-ettevõtte poole (kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht; gaasitorustiku vigastamisel plahvatusoht; veetorustiku vigastamisel materiaalne kahju või elektrilöögioht)
• Asbestisisaldava materjali töötlemine on keelatud (asbest võib tekitada vähki)
• Värviga kaetud juhtmed, möned puiduliigid, mineraalid ja metall eraldavad tolmu, mis vöib olla kahjulik (kokkupuude tolmuga vöi selle sissehingamine vöib seadme kasutajal vöi läheduses viibivatel inimestel pöhjustada allergilisi reaktsioone ja/vöi hingamisteede haigusi); kandke tolmumaski ja töötage vajadusel ühendatava tolmueemaldusseadmega
• Teatud tüüpi tolm on klassifi tseeritud kantserog-eensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja töötage vajadusel ühendatava tolmueemaldusseadmega
• Erinevate materjalide töötlemisel tekkiva tolmu suhtes tuleb järgida riigis kehtivaid nõudeid
• Enne tööriista juurest lahkumist lülitage see välja ning oodake, kuni selle liikuvad osad on täielikult seiskunud
• Enne seadme reguleerimist või tarviku vahetust eemaldage seade vooluvõrgust (tõmmake pistik pistikupesast välja)

KASUTAMINE

• Sisse/välja ③④
• Pöörete arvu reguleerimine sujuvaks käivituseks ⑤
  • Pöörlemissuuna ümberlülitamine ⑥
• kui lüliti ei ole korralikult fi kseerunud vasakus/ paremas asendis, ei ole võimalik töölülitile A vajutada
  ! pöörlemissuunda tohib muuta üksnes siis, kui seade on täielikult seiskunud
  • Otsakute vahetamine ⑦
• lükake otsak võimalikult sügavale padrunisse
  ! ärge kasutage kahjustatud varrega otsakuid
  • Pöördemomendi kontroll ⑧
• pöördemomendi suurendamiseks pöörake sidurirön-gast D asendist 1 asendisse 8; asendis E sidur blo-keerub, võimaldades teostada raskeid puurimis- ja kruvikeeramistöid
• kruvi sissekeeramist alustage asendis 1 ja suurenda- ge siis tasapisi pöördemomenti, kuni soovitud sügavus on saavutatud
  • Tööriista hoidmine ja juhtimine 0
  ! töötamise ajal hoidke tööriista kinni korpuse ja käepideme halli värvi osadest
• hoidke õhutusavad G kinnikatmata
• ärge suruge tööriistale liigselt; laske sellel enda heaks töötada

TÖÖJUHISED

• Metalli puurimisel
• kui vajate suuremat auku, puurige algul ette väike auk
• määrige otsakuid aeg-ajalt öliga
• Kruvi keeramisel puidu otsapiirkonda on soovitav auk ette puurida, et vältida puidu löhenemist
• Tööriista optimaalseks kasutamiseks on vajalik pidev surve kruvile, eriti kruvi väljakeeramisel Kruvi keeramisel kövasse puitu on soovitav auk ette puurida

Tööriistal omab topeltisolatsiooni ega vaja maandamist.

TEHNILINE TEENINDAMINE JA HOOLDUS

Enne tehnilist teenindamist lahutage tööriist toitevörgust!

• Iga kord peale töö löppemist soovitatakse puhastada tööriista korpust ja ventilatsiooniavasid porist ja tolmust pehme riie vöi salvräti abil. Püsivaid määrdumisi soovitatakse körvaldada seebivees niisutatud pehme riie abil. Määrdumiste körvaldamiseks ei tohi kasutada lahusteid: bensiini, piiritust, ammoniaagilahuseid jms. Lahustite kasutamine saab pöhjustada tööriista korpuse vigastuse.
• Tööriist ei vaja täiendavat määrimist.
• Rikkisoleku korral pöörduge SBM Group'i teeninduskeskusse.

KESKKONNAKAITSE

Transportimisel vigastuste vältimiseks toimetatakse toodet kohale spetsiaalses pakendis. Enamik pakkimismaterjalidest kuulub teisesele töötlusele, seetöttu palume anda need ära lähimasse spetsialiseeritud asutusse.

Toote kasutusaja läbimisel palume anda see ära Tee-ninduskeskusse või SBM Group'i lähimale esindajale utiliseerimiseks.

Latviešu

Urbjmašina/skrūvgriezis

IEVADS

Tööriistal omab topeltisolatsiooni ega vaja maandamist.

TEHNILINE TEENINDAMINE JA HOOLDUS

Enne tehnilist teenindamist lahutage tööriist toitevörgust!

MÜRA/VIBRATSIOON Vastavalt kooskõlas normiga EN 60745 läbi viidud mõõtmistele on antud seadme helirõhk <77 dB(A) ja helitugevus <88 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon <2,29 m/s² (käerandme-meetod).
