Toote tüüp	Elektriline õhuvaba pihustuspüstol
Bränd	Bort
Mudel	BFP60N
Toitepinge	230 V ~
Sagedus	50 Hz
Võimsustarve	60 W
Maksimaalne otsiku vooluhulk	0-240 g/min
Mahuti maht	800 ml
Kaal	1,2 kg
Helirõhutase	< 91 dB(A)
Helivõimsuse tase	< 102 dB(A)
Vibratsioon (käe-õla meetod)	< 11,53 m/s²
Kahekordne isolatsioon	Jah (vastab EN50144-le)
Soovitatav kaitse	3 A
Pikendusjuhtme minimaalne ristlõige	1,5 mm²
Värvide minimaalne leekpunkt	32°C
Soovitatav pihustuskaugus	25-30 cm
Maksimaalne kaldenurk	45°
Soovitatav viskoossus (plastik/lateksvärv)	24-28 sekundit (viskoossuse mõõtetops)
Kaasasolevad tarvikud	Korviotsik, varuklapp, viskoossuse mõõtetops
Hooldus	Puhastamine pärast iga kasutamist sobiva lahustiga, kerge määrimine
Garantii	Vaata kaasasolevat garantiitunnistust

Korduma kippuvad küsimused - BFP60N Bort

Kuidas seda püstoli jaoks värvi lahjendada?

Kasutage kaasasolevat viskoossuse mõõtetopsi. Täitke see värviga ja mõõtke voolamise aeg. Näiteks plastik- või lateksvärvi puhul peaks aeg olema 24–28 sekundit. Kui see on pikem, lisage sobivat lahustit.

Miks mootor sumiseb, aga ei pihusta?

Selle põhjuseks võib olla kulunud pöörlev pea, ummistunud või valesti paigutatud imivoolik, ummistunud otsik või määrdunud filter. Puhastage osad lahustiga ja kontrollige vooluhulga reguleerimist.

Kuidas püstolit pärast kasutamist puhastada?

Ühendage seade vooluvõrgust lahti. Tühjendage paak, puhastage seda lahustiga. Pihustage puhast lahustit, kuni see tuleb selge. Puhastage imivoolik, filter, otsik ja korv. Kandke kolviavadele paar tilka kerget õli.

Millised on olulised ohutusmeetmed?

Ärge kunagi suunake inimeste ega loomade poole. Kandke kaitseprille ja maski. Tagage piisav ventilatsioon. Ärge kasutage tuleohtlikke värve, mille leekpunkt on alla 32°C. Enne täitmist või puhastamist ühendage vooluvõrgust lahti.

Miks on pihustus ebaühtlane või annab 'apelsinikoore' efekti?

Ebaühtlane pihustus võib tuleneda valest vooluhulga seadistusest või liiga paksust värvist. 'Apelsinikoore' efekt tuleneb sageli sobimatust lahustist, liiga suurest vahemaast või liiga paksust värvist. Reguleerige viskoossust ja kaugust.

Millist tüüpi värvi saab kasutada?

Plastik-, lateks-, veepõhised, õlivärvid, lakid, emailid jne. Vältige tekstuurseid või jämedaid osakesi sisaldavaid värve. Tutvuge värvitootja soovitustega.

Kuidas reguleerida värvi vooluhulka?

Keerake vooluhulga regulaatorit: päripäeva (B) vähendamiseks, vastupäeva (A) suurendamiseks. Õige seadistus annab ühtlase pihustusmustri. Katsetage jäägitükiga.

Mida teha, kui püstol ei pihusta üldse ja heli ei kostu?

Kontrollige toiteallikat: pistik, kaabel, kaitse. Veenduge, et lüliti töötab. Kui mootor ei käivitu, võtke ühendust spetsialistiga.

Kuidas püstolit määrida?

Pärast puhastamist keerake püstol ümber ja valage mõlemasse avasse (tähistatud 'F' kasutusjuhendis) paar tilka kerget õli. See määrib kolvi ja silindrit.

Kust leida varuosasid?

Võtke ühendust kohaliku SBM Groupi edasimüüjaga. Osade joonis on toodud kasutusjuhendi tagaküljel. Saadaval olevad osad hõlmavad otsikut, klappi, kolvi, vedru jne.

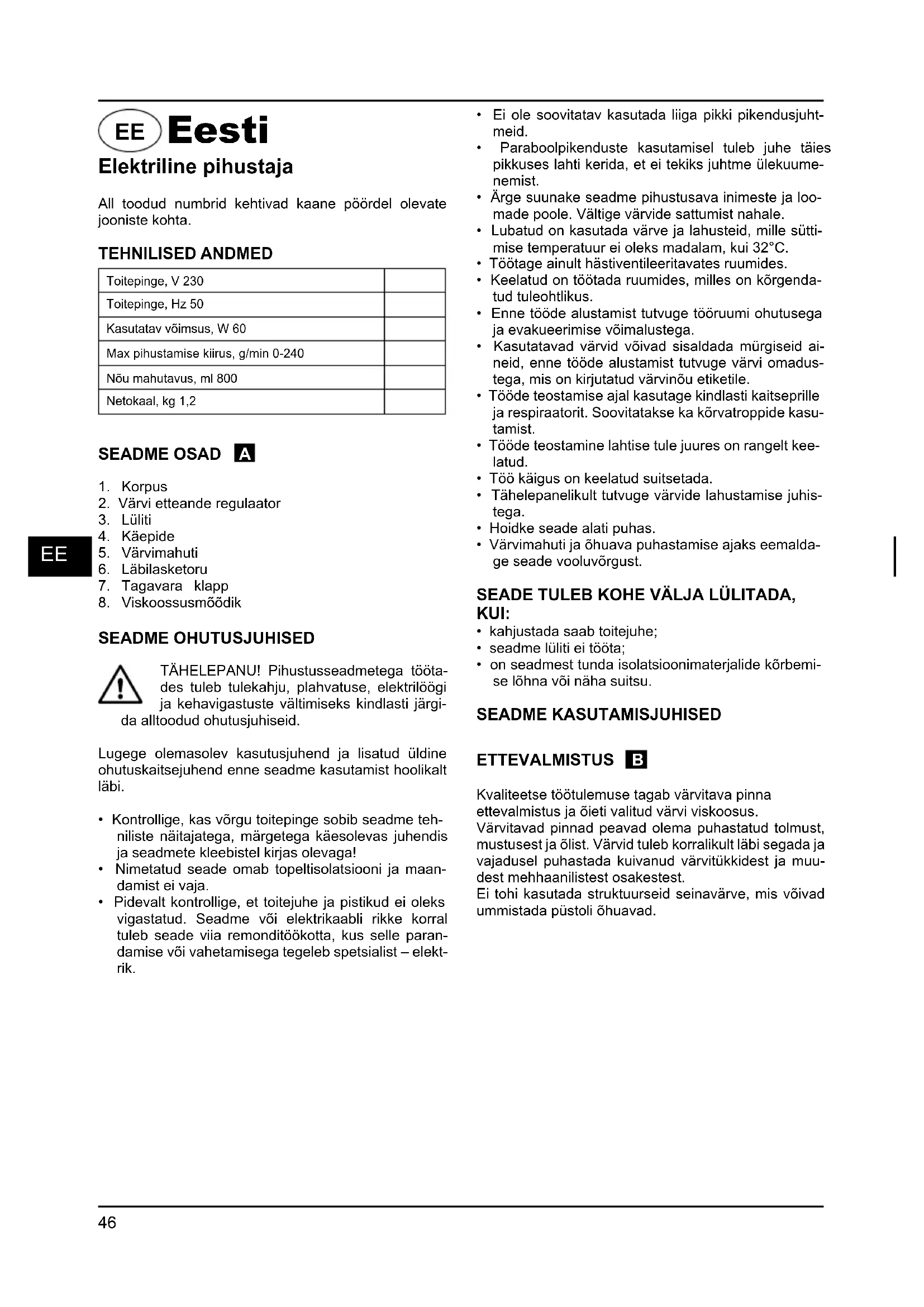

KASUTUSJUHEND BFP60N Bort

Tarkista viskosäeetti

All toodud numbrid kehtivad kaane pöördel olevate jooniste kohta.

TEHNILISED ANDMED

Toitepinge, V 230
Toitepinge, Hz 50
Kasutatav võimsus, W 60
Max pihustamise kiirus, g/min 0-240
Nõu mahutavus, ml 800
Netokaal, kg 1,2

SEADME OSAD A

1. Korpus
2. Värvi etteande regulaator
3. Lüliti
4. Käepide
5. Värvimahuti
6. Läbilasketoru
7. Tagavara klapp
8. Viskoossusmöödik

TÄHELEPANU! Pihustusseadmetega tööta- des tuleb tulekahju, plahvatuse, elektrilöögi ja kehavigastuste vältimiseks kindlasti järgi- toodud ohutusjuhiseid.

Lugege olemasolev kasutusjuhend ja lisatud üldine ohutuskaitsejuhend enne seadme kasutamist hoolikalt läbi.

• Kontrollige, kas võrgu toitepinge sobib seadme tehniliste näitajatega, märgetega käesolevas juhendis ja seadmete kleebistel kirjas olevaga!
• Nimetatud seade omab topeltisolatsiooni ja maandamist ei vaja.
• Pidevalt kontrollige, et toitejuhe ja pistikud ei oleks vigastatud. Seadme või elektrikaabli rikke korral tuleb seade viia remonditöökotta, kus selle parandamise või vahetamisega tegeleb spetsialist – elektrik.

- Ei ole soovitatav kasutada liiga pikki pikendusjuhtmeid.

- Paraboolpikenduste kasutamisel tuleb juhe täies pikkuses lahti kerida, et ei tekiks juhtme ülekuumenemist.

- Ärge suunake seadme pihustusava inimeste ja loomade poole. Vältige värvide sattumist nahale.

- Lubatud on kasutada värve ja lahusteid, mille süttimise temperatuur ei oleks madalam, kui 32°C.

- Töötage ainult hästiventileeritavates ruumides.

- Keelatud on töötada ruumides, milles on körgendatud tuleohtlikus.

- Enne tööde alustamist tutvuge tööruumi ohutusega ja evakueerimise võimalustega.

- Kasutatavad värvid võivad sisaldada mürgiseid aineid, enne tööde alustamist tutvuge värvi omadustega, mis on kirjutatud värvinõu etiketile.

- Tööde teostamise ajal kasutage kindlasti kaitseprille ja respiraatorit. Soovitatakse ka körvatroppide kasutamist.

- Tööde teostamine lahtise tule juures on rangelt keelatud.

- Töö käigus on keelatud suitsetada.

- Tähelepanelikult tutvuge värvide lahustamise juhistega.

• Hoidke seade alati puhas.

- Värvimahuti ja öhuava puhastamise ajaks eemaldage seade vooluvörgust.

SEADE TULEB KOHE VÄLJA LÜLITADA, KUI:

• kahjustada saab toitejuhe;
• seadme lüliti ei tööta;
• on seadmest tunda isolatsioonimaterjalide kõrbemise lõhna või näha suitsu.

SEADME KASUTAMISJUHISED

ETTEVALMISTUS B

Kvaliteetse töötulemuse tagab värvitava pinna ettevalmistus ja öieti valitud värvi viskoosus.

Värvitavad pinnad peavad olema puhastatud tolmust, mustusest ja ölist. Värvid tuleb korralikult läbi segada ja vajadusel puhastada kuivanud värvitükkidest ja muudest mehhaanilistest osakestest.

Ei tohi kasutada struktuurseid seinavärve, mis võivad ummistada püstoli õhuavad.

VÄRVI VÕI LAKI LAHUSTAMINE/VEDELDAMINE

Enne teenindamist eemaldage seade vooluvõrgust.

• Enamus värve on möeldud värvimiseks pintsli või rulliga. Pihustamiseks püstoliga tuleb sellised värvid eelnevalt vedeldada nõutud viskoosuseni.
• Jälgige tootjate juhendeid värvide vedeldamiseks.
• Õiget viskoosust saab mõõta kaasas oleva meerikuga. Et mõõta viskoosust täitke meerik värviga. Fikseerige aeg, mis kulub meeriku tühjenemiseks. Allolevas tabelis on toodud soovituslikud ajad erinevate materjalide kohta.

Värvi tüüp Tühjenemise aeg, s
Lateksvärvid 24 – 28
Veepõhised 20 – 25
Gruntvärvid 24 – 28
Lakid 20 – 25
Õlivärvid 18 – 22
Emailid 18 – 22
Alumiiniumvärvid 22 – 25
Auto hüdroisolatsioon 25 – 35
Puupahtel 28 – 35

Kui aega kulub ettenähtust rohkem, tuleb värvi veel vedeldada. Lisage ettenähtud vedeldusainet vähestes kogustes, korrates mõõtmise protseduuri, saavutamaks nõutud tulemust. Peitsid ja kaitsevahendid ei vaja lahustamist.

PIHUSTAMINE C

Täitke mahuti värviga, mis on nõutud viskoosusega. Ühendage pihusti vooluvõrku. Tehke proovivärvimine sarnasele materjalile, reguleerides (regulator 2) töörõhku vajaliku tulemuseni. Et suurendada etteantavat väri kogust keerake väri etteanderegulaatorit vastupäeva (A), ja värvikoguse vähendamiseks päripäeva (B).

PIHUSTAMISE TEHNIKA D E

Parima tulemuse saavutamiseks hoidke püstolit ühesugusel kaugusel töödeldavast pinnast.

Hoidke püstoli otsa umbes 25-30 cm kaugusel pinnast ja liigutage seda ühtlaselt paremale-vasakule või ülesalla. Ärge hoidke püstolit pinna suhtes nurga all, see võib põhjustada üleliigse värvi valgumist. Suurte pindade värvimisel kasutage risti meetodit nagu näidatud joonisel E.

Vähene värvi pihustamise kogus põhjustab ebaühtlase värvi laotumise pinnale. Suurendage värvi etteande intensiivsust, paraneb värvitav pind. Värvipüstoli kiire liigutamisega saavutatakse õhuke värvipind ja aeglase liigutamisega paksem pind. Kandke värvitavale pinnale üks värvikiht korraga. Kui sellest ei piisa tulemuse saavutamiseks, laske värvil kuivada (jälgige tootja soovitusi), tehke vahelihvimine ja korrake protseduuri uuesti.

Väikeste pindade värvimisel kasutage väiksemat värvi etteande intensiivsust. Ärge kallutage värvipüstolit rohkem kui 45°.

Teenindamise ajaks tuleb seade eemaldada vooluvõrgust!

Õige hooldus ja teenindus pikendavad seadme eluiga.

PUHASTAMINE F

Peale tööd on vaja puhastada seadme osad värvist ja tolmust. Mittepuhastamine viib seadme rivist välja ja pihustaja muutub töökölbmatuks. Seadme puhastamine ei kuulu garantiiteenuste hulka.

Peale igakordset kasutamist:

1. Täielikult puhastage püstoli osad ja mahuti värvist, ettenähtud lahustite abil.
2. Valage juba puhtasse mahutisse natuke lahustajat ja pritsige seda nii kaua, kuni püstolist väljub puhas lahustaja.
3. Puhastage värvitoru ja filter.
4. Puhastage täielikult öhuavad ja läbilasketoru.
5. Keerake püstol peapeale ja laske möned tilgad öli vastavasse avasse (F). See hoiab klappi ja silindrit töökorras.
6. Püstoli korpus tuleb puhastada tolmust ja värvist pehme lapi abil

Vajaduse korral võite teostada põhjaliku ouhastuse püstoli sisemistele osadele.

Selleks on vaja:

1. Eemaldage seade toitevõrgust.
2. Eemaldage mahuti, toru ja fi lter.
3. Eemaldage läbilasketotu (H), klapp (J), ventiil (K), ja vedru (L).
4. Puhastage silinder (M) ja teised detailid lahustaja abil.
5. Kandke mõned tilgad öli ventiilile, vedrule ja silindrile.
6. Pange püstol kokku vastupidises järjekorras.

ENAMLEVINUD VEAD JA NENDE LIKVIDEERIMINE

Mootor töötab, kuid värv ei pihustu või pihustub halvasti.

1) Imemistoru on paigaldatud valesti. Paigaldage toru õigesti.
2) Imemistoru on umbes. Puhastage toru seest.
3) Väljundava on ummistunud. Puhastage ava mustusest.
4) Filter on umbes. Puhastage fi Iter.
5) Värvi etteande vale reguleerimine. Reguleerige etteande kiirust.

Pihustamise halb kvaliteet.

1) Värvi etteande vale reguleerimine. Reguleerige etteande kiirust.
2) Pihustatav värvikiht väga paks. Kontrollige värvi viskoosust, vajadusel vedeldage see.

Pihustatav värvikiht liiga paks.

1) Pihustaja on puhastamata ja ölitamata, mille tulemusena ventiil ei liigu silindris vabalt. Ventiil tuleb puhastada lahustiga.
2) Liiga suur värvi etteandmine. Vähendage intensiivsust pöörates regulaatorit pä- ripäeva. Kaks öhukest värvikihti on parem kui üks paks kiht.
3) Värv on väga paks. Kontrollige värvi viskoosust, vajadusel vedeldage see.

Pihustaja teeb töö käigus tugevat lärmi.

1) Püstol on puhastamata ja ölitamata, mille tulemusena ei saa ventiil vabalt liikuda. Avage püstol, ventiil tuleb puhastada lahustiga.

Pihustamine ei toimu, mootor ei tööta.

1) Puudub toitepinge elektrivõrgus. Selgitage põhjus ja võimaluse korral taastage vool.
2) Toitekaabel on vigastatud. Kaabel tuleb vahetada uue vastu.

Mootor töötab ebahariliku häälega.

1) Värvi etteandekiirus liiga madal. Suurendage intensiivsust regulaatori abil.
2) Mahutis on värv otsakorral, imemistoru imeb öhku. Lisage mahutisse värvi.
3) Värv on valesti vedeldatud. Kontrollige viskoosust.
4) Imemistoru on umbes. Puhastage toru.

Värvitud pind on «apelsini koore» sarnane.

1) Valesti valitud lahustaja. Tuleb kasutada tootja poolt määratud lahustajaid.
2) Värvitava pinna ja püstoli vahemaa väga suur. Hoidke püstolit 25-30 cm kaugusel.
3) Värv ei ole öige viskoosusega. Lisage värvile lahustajat.

LV Latviešu

MÜRA/VIBRATSIOON Vastavalt kooskõlas normiga EN 60 745 läbi viidud mõõtmistele on antud seadme helirõhk <91 dB(A) ja helitugevus <102 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon <11.53 m/s² (käerandme-meetod).

LV DEKLARACIJA PAR ATBILSTIBU STANDARTIEM

Ärge visake kasutuskölbmatuks muutunud elektrilisi tööriistu, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele). Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskölbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta

LV APKÄRTËJÄS VIDES AIZSARDZİBA

EE Säilib öigus muudatustele
