BFP60N - Spray de tinta Bort - Manual de utilização gratuito

Tipo de produto	Pistola elétrica de pulverização sem ar comprimido
Marca	Bort
Modelo	BFP60N
Tensão de alimentação	230 V ~
Frequência	50 Hz
Potência absorvida	60 W
Fluxo máximo do bico	0-240 g/min
Capacidade do recipiente	800 ml
Peso	1,2 kg
Nível de pressão sonora	< 91 dB(A)
Nível de potência sonora	< 102 dB(A)
Vibrações (método mão-braço)	< 11,53 m/s²
Isolamento duplo	Sim (conforme EN50144)
Fusível recomendado	3 A
Seção mínima de extensão	1,5 mm²
Ponto de fulgor mínimo das tintas	32°C
Distância de pulverização recomendada	25-30 cm
Ângulo máximo de inclinação	45°
Viscosidade recomendada (tinta plástica/látex)	24-28 segundos (copo de viscosidade)
Acessórios incluídos	Bico de cesto, válvula de reposição, copo de viscosidade
Manutenção	Limpeza após cada utilização com diluente adequado, lubrificação leve
Garantia	Ver certificado de garantia anexo

Perguntas frequentes - BFP60N Bort

Como diluir a tinta para esta pistola ?

Use o copo de viscosidade fornecido. Encha-o com tinta e meça o tempo de escoamento. Por exemplo, para uma tinta plástica ou látex, o tempo deve ser de 24 a 28 segundos. Se for mais longo, adicione diluente apropriado.

Por que o motor zumbe sem pulverizar ?

Isso pode ser devido a uma cabeça rotativa desgastada, um tubo de aspiração obstruído ou mal posicionado, um bico entupido ou um filtro sujo. Limpe as peças com diluente e verifique o ajuste do fluxo.

Como limpar a pistola após o uso ?

Desligue o aparelho. Esvazie o reservatório, limpe-o com diluente. Pulverize diluente limpo até sair claro. Limpe o tubo de aspiração, o filtro, o bico e o cesto. Aplique algumas gotas de óleo leve nas aberturas do pistão.

Quais são as precauções de segurança essenciais ?

Nunca aponte para pessoas ou animais. Use proteção ocular e máscara. Assegure ventilação suficiente. Não use tintas inflamáveis com ponto de fulgor < 32°C. Desligue antes de encher ou limpar.

Por que a pulverização é irregular ou dá um aspecto 'casca de laranja' ?

Uma pulverização irregular pode vir de um mau ajuste de fluxo ou de uma tinta muito espessa. O aspecto 'casca de laranja' é frequentemente devido a um solvente inadequado, distância muito grande ou tinta muito espessa. Ajuste a viscosidade e a distância.

Que tipo de tinta pode-se usar ?

Tintas plásticas, látex, à base de água, óleo, vernizes, lacas, etc. Evite tintas texturizadas ou que contenham partículas grossas. Consulte as recomendações do fabricante de tinta.

Como ajustar o fluxo de tinta ?

Gire o comando de fluxo: no sentido horário (B) para reduzir, anti-horário (A) para aumentar. Um ajuste correto dá uma forma de pulverização uniforme. Teste em um pedaço de teste.

O que fazer se a pistola não pulverizar nada e nenhum barulho for ouvido ?

Verifique a alimentação elétrica: tomada, cabo, fusível. Certifique-se de que o interruptor funciona. Se o motor não ligar, contacte um profissional.

Como lubrificar a pistola ?

Após a limpeza, vire a pistola e despeje algumas gotas de óleo leve nas duas aberturas (marcadas 'F' no manual). Isso lubrifica o pistão e o cilindro.

Onde encontrar peças de reposição ?

Contacte seu distribuidor local do SBM Group. Um desenho das peças é fornecido no verso do manual de instruções. As peças disponíveis incluem o bico, a válvula, o pistão, a mola, etc.

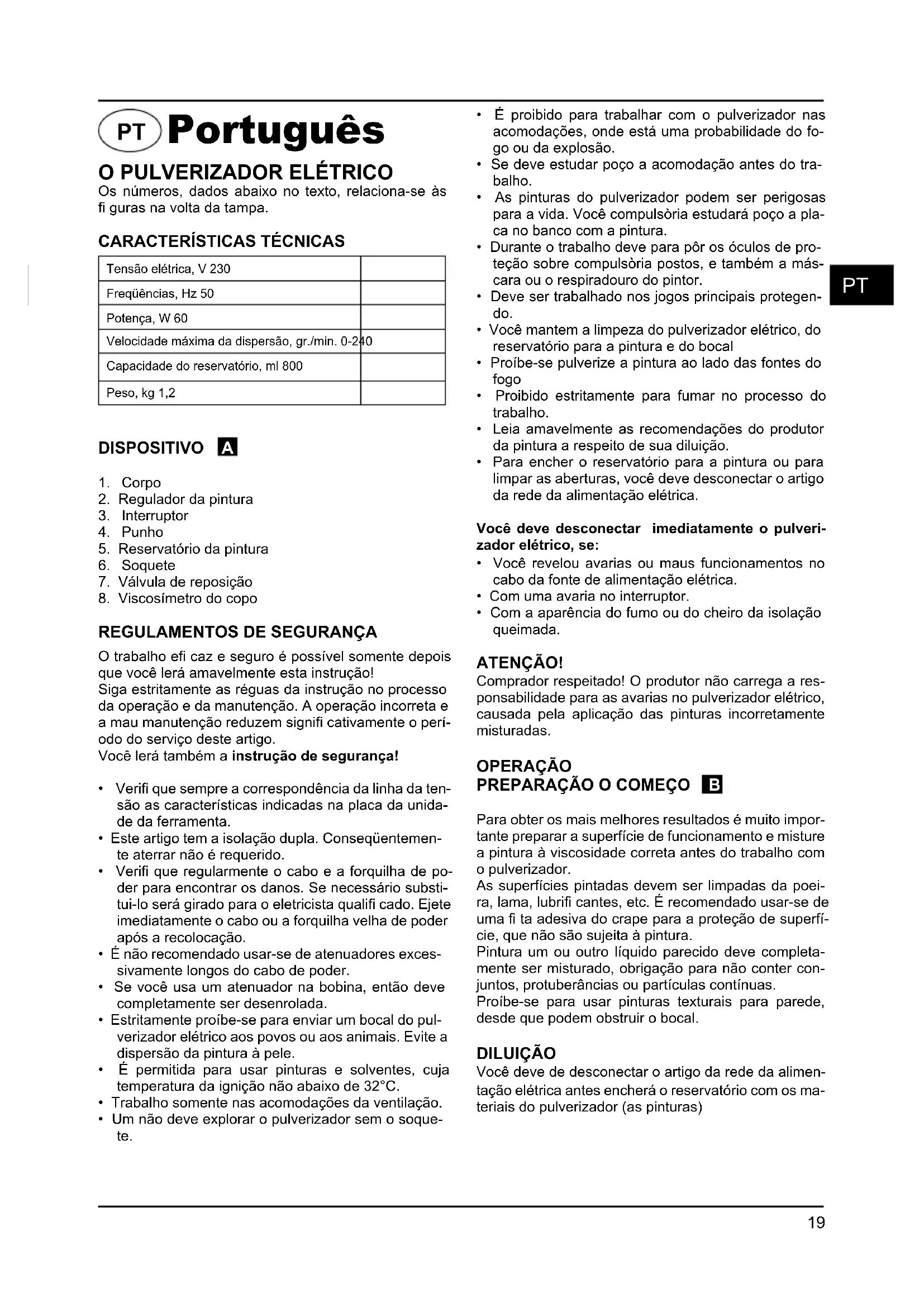

MANUAL DE UTILIZADOR BFP60N Bort

PT Manual de instruções .....19

Os números, dados abaixo no texto, relaciona-se às fi guras na volta da tampa.

CARACTERÍSTICAS TÉCNICAS

Tensão elétrica, V 230
Frequências, Hz 50
Potença, W 60
Velocidade máxima da dispersão, gr./min. 0-240
Capacidade do reservatório, ml 800
Peso, kg 1,2

DISPOSITIVO A

1. Corpo
2. Regulador da pintura
3. Interruptor
4. Punho
5. Reservatório da pintura
6. Soquete
7. Válvula de reposição
8. Viscosímetro do copo

REGULAMENTOS DE SEGURANÇA

O trabalho efi caz e seguro é possível somente depois que você lerá amavelmente esta instrução!

Siga estritamente as réguas da instrução no processo da operação e da manutenção. A operação incorreta e a mau manutenção reduzem signifi cativamente o período do serviço deste artigo.

Você lerá também a instrução de segurança!

• Verifi que sempre a correspondência da linha da tensão as características indicadas na placa da unidade da ferramenta.
• Este artigo tem a isolação dupla. Consequentemente aterrar não é requerido.
• Verifi que regularmente o cabo e a forquilha de poder para encontrar os danos. Se necessário substitui-lo será girado para o eletricista qualifi cado. Ejete imediatamente o cabo ou a forquilha velha de poder após a recolocação.
• É não recomendado usar-se de atenuadores excessivamente longos do cabo de poder.
• Se você usa um atenuador na bobina, então deve completamente ser desenrolada.
• Estritamente proíbe-se para enviar um bocal do pulverizador elétrico aos povos ou aos animais. Evite a dispersão da pintura à pele.
• É permitida para usar pinturas e solventes, cuja temperatura da ignição não abaixo de 32°C.
• Trabalho somente nas acomodações da ventilação.

• Um não deve explorar o pulverizador sem o soquete.

• É proibido para trabalhar com o pulverizador nas acomodações, onde está uma probabilidade do fogo ou da explosão.

• Se deve estudar poço a acomodação antes do trabalho.
• As pinturas do pulverizador podem ser perigosas para a vida. Você compulsória estudará poço a pla-ca no banco com a pintura.
• Durante o trabalho deve para pôr os óculos de proteção sobre compulsória postos, e também a máscara ou o respiradouro do pintor.
• Deve ser trabalhado nos jogos principais protegen-do.
• Você mantem a limpeza do pulverizador elétrico, do reservatório para a pintura e do bocal
• Proíbe-se pulverize a pintura ao lado das fontes do fogo
• Proibido estritamente para fumar no processo do trabalho.
• Leia amavelmente as recomendações do produtor da pintura a respeito de sua diluição.
• Para encher o reservatório para a pintura ou para limpar as aberturas, você deve desconectar o artigo da rede da alimentação elétrica.

Você deve desconectar imediatamente o pulverizador elétrico, se:

• Você revelou avarias ou maus funcionamentos no cabo da fonte de alimentação elétrica.
• Com uma avaria no interruptor.
• Com a aparência do fumo ou do cheiro da isolação queimada.

ATENÇÃO!

Comprador respeitado! O produtor não carrega a responsabilidade para as avarias no pulverizador elétrico, causada pela aplicação das pinturas incorretamente misturadas.

OPERAÇÃO

PREPARAÇÃO O COMEÇO B

Para obter os mais melhores resultados é muito importante preparar a superfície de funcionamento e misture a pintura à viscosidade correta antes do trabalho com o pulverizador.

As superfícies pintadas devem ser limpadas da poeira, lama, lubrifi cantes, etc. É recomendado usar-se de uma fi ta adesiva do crape para a proteção de superfície, que não são sujeita à pintura.

Pintura um ou outro líquido parecido deve completamente ser misturado, obrigação para não conter conjuntos, protuberâncias ou partículas contínuas.

Proíbe-se para usar pinturas texturais para parede, desde que podem obstruir o bocal.

DILUIÇÃO

Você deve de desconectar o artigo da rede da alimentação elétrica antes encherá o reservatório com os materiais do pulverizador (as pinturas)

• As maiorias das pinturas são pretendidas para pôr com a escova do pintor, então para o uso em pulverizador reque ser misturadas melhor.
• Siga estritamente as instruções do produtor para misturar as pinturas para o uso em pulverizador.
• A viscosidade correta da pintura utilizada pode ser determinada com o viscosímetro do copo. A fim determinar a viscosidade correta, você encher-lhe-á o copo é limite pela pintura. Meça, quanto tempo será requerido, a pintura parta completamente da parte traseira do vidro no frasco. Indicado abaixo da tabela mostra o momento recomendado para cada tipo de materiais.

O tipo de pintura Tempo da parta, seg.
Pinturas na base de latex 24-28
Pinturas na base da água 20-25
Pinturas misturadas 24-28
Vernizes 20-25
Esmaltes 18-22
Pinturas na base de óleo 18-22
Pinturas na base de alumínio 22-25
Cinta de isolação para automóvel 25-35
Pinturas para madeira 28-35

Se o tempo da parte é mais de recomendado, é necessário misturar mais. Adicione o solvente apropriado em quantidades e na viscosidade pequenas da verificação com o viscosímetro do copo antes de obter da viscosidade requerida. Alguns materiais pulverizados contêm partículas e protuberâncias contínuas. Tais materiais devem ser fi Itrados antes do enchimento do reservatório.

Os mordants e as composições para a proteção da madeira não requerem misturar.

DISPERSÃO C

Você deve encher-se o reservatório pela pintura corretamente preparada. Você conectará o pulverizador com à rede elétrica. Dirija o pulverizador ao material desnecessário e, após colher ao interruptor, comece a dispersão. Ajuste a intensidade necessária da dispersão com o regulador ②. Gire o regulador da alimentação da pintura (a) anti-horário para um aumento na intensidade da dispersão e de (b) sentido horário para diminuir a intensidade da fonte da pintura.

A TECNOLOGIA DA DISPERSÃO

Para obter os melhores resultados você prende o pulverizador em uma distância e na paralela à superfície pintada durante o trabalho.

Você prende o bocal em uma distância de 25-30 cm da superfície e move uniformmente o pulverizador do lado para o lado ou do alto ao fundo. Não pulverize no ângulo à superfície: isto pode causar à formação a coloração desigual da pintura. Mova o pulverizador lisamente. Quando você pinta as superfícies grandes, usa uma fi gura cruz à cruz, como mostrado na Fig. Y. A intensidade baixa da fonte da pintura causa a tingir-se excessivo em torno do centro e à coloração desigual.

A instalação da intensidade correta da dispersão da pintura causa a tingir-se do uniforme e do plano.

Mova uniformmente o pulverizador no processo do trabalho. O ajuste rápido do pulverizador causa a mais revestimento claro da superfície com pintura, e o deslocamento lento do pulverizador assegura a formação de uma camada mais grossa. Você aplica simultaneamente somente um que cobre. Se uma camada ele for insufi ciente, a seguir deve ser aplicada a segunda camada somente após um lapso do tempo, necessário para a secagem da pintura (veja as recomendações do produtor da pintura).

Durante a pintura de superfícies pequenas você estabelecerá a intensidade pequena da fonte da pintura. Isto fará possível evitar a despesa demasiado pesada da pintura e a a camada excessiva da superfície. Tão distante quanto possível, evite a parada e a desconexão do pulverizador. Não incline o pulverizador mais do que em 45°.

A MANUTENÇÃO

Atenção! O artigo deve ser desconectado da rede elétrica no processo da manutenção!

A manutenção e o uso corretos prolongam a vida do artigo e impede problemas.

LIMPEZA

Atenção! O artigo deve ser desconectado da rede elétrica, quando você faz a limpeza do pulverizador ou do reservatório.

É necessário limpar o soquete e do bocal do pulverizador após cada aplicação, se não pode levantar-se impureza, e o pulverizador não trabalhará com o começo subsequente. A limpeza não participa na enumeração dos serviços, permitida dentro da estrutura de serviço técnico de garantía.

APÓS CADA USO DO PULVERIZADOR:

1. Você limpará completamente o reservatório ao terminar ao trabalho com o solvente para misturar as pinturas.
2. Derrame um pouco de solvente no reservatório e pulverize o com o pulverizador até que somente o solvente limpo não esteja licença atrás do bocal.
3. Você limpará completamente o tubo e o fi Itro para a pintura.
4. Você limpará completamente restantes da pintura do bocal e do soquete.
5. Vire o pulverizador de cabeça para baixo e derrame diversas gotas do óleo nas aberturas especiais (f). Isto deve proteger a válvula e o cilindro.
6. Você limpará a lama e a poeira da carcaça do pulverizador e das suas aberturas do respiradouro pelo pano ou pelo napkin.
   A poluição constante deve ser afastada com o pano, umedecido na água do sabão.

Se necessário você puder realizar uma limpeza mais completa dos detalhes internos do pulverizador elétrico.

Para isto:

1. Você desconecta o pulverizador da rede elétrica.
2. Remova o reservatório para a pintura, o tubo e o fi ltro.
3. Remova o soquete (h), a válvula (j), o pistão (k), e a mola (l).
4. Você limpará o cilindro (M) e outros detalhes com o solvente.
5. Aplique diversas gotas do lubrifi cante claro ao pistão, à mola e ao cilindro.
6. Recolha o pulverizador na ordem reversa.

SOLUÇÃO DOS PROBLEMAS

O motor trabalha, mas a pintura não sae ou sae desigualmente.

1) a posição da tubulação de sucção é incorreta.
Você instalará corretamente a tubulação de sucção.
2) a tubulação de sucção do bloqueio.
Você cancelará a tubulação de sucção.
3) o bocal do bloqueio.
Você cancelará o bocal.
4) o bloqueio do fi ltro.
Você cancelará o fi ltro.
5) o desajustamento da intensidade da dispersão da pintura.
Ajuste a intensidade da dispersão da pintura.

Qualidade baixa da dispersão.

1) o desajustamento da intensidade da dispersão da pintura.
Ajuste a intensidade da dispersão da pintura.
2) a camada de pintura é muito grossa.
Veja a viscosidade da pintura, se necessário adiciona o solvente.

A camada pulverizada de pintura é excessivamente grossa.

1) o pulverizador não é purificado e não é lubrificado, em consequência de que é obstruido o pistão no cilindro.
Você examinará o pulverizador e lavá-lo-á com o solvente.
2) a intensidade excessiva da dispersão.
Você diminuirá a intensidade pelo giro do regulador no sentido horário. Duas camadas fi nas de pintura são melhores do que uma densamente.
3) pintam são muito grosso.
Veja a viscosidade da pintura e se necessário adiciona o solvente.

Ruído aumentado no processo do trabalho.

1) o pulverizador não é purificado nem não é lubrificado, em consequência de que é obstruido o pistão no cilindro.
Você examinará o pulverizador e a lavagem em seu solvente.

Não há nenhuma dispersão, motor não trabalha.

1) lá não são nenhuma corrente na escova elétrica.
Você explicará a razão e tão distante quanto possível você removê-la-á.
2) o cabo da fonte de alimentação elétrica é danifi ca-do.
Você substituirá o cabo.

Som anormal do motor operando-se.

1) uma intensidade demasiado baixa da dispersão da pintura é estabelecida.
Aumente a intensidade da dispersão.
2) é pintura insufi ciente no reservatório, em consequência de que o ar induzido.
Adicione a pintura no reservatório.
3) a pintura é diluída incorretamente.
Veja o nível da viscosidade da pintura.
4) a tubulação de sucção foi obstruída.
Você cancelará a tubulação de sucção.

1) o solvente é selecionado incorretamente.
Solvente seleto de acordo com as recomendações do produtor da pintura.
2) a distância excessiva entre o pulverizador e a superfície pintada.
Tenha o pulverizador mais perto da superfície pintada.
3) pintam são diluídos insufi ciente.
Adicione o solvente na pintura.

IT Italiano

PT DECLARAÇÃO DE CONFIRMIDADE

Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos: EN 55014-1:2006; 55014-2:1997/+A1:2001/+A2:2008; 61000-3-2:2006; 61000-3-3:2008, conforme as disposições das directivas 2006/42/CEE, 2006/95/CEE, 2004/108/CEE.

RUIDO/VIBR AÇÕES Medido segundo EN 60 745 o nível de pressão acústica desta ferramenta é <91 dB(A) e o nível de potência acústica <102 (espaço de erro: 3 dB), e a vibração <11.53 m/s² (método braço-mão).

PT INDICAÇÕES PARA A PROTECÇÃO DO MEIO AMBIENTE

Aparelhos eléctricos antigos são materiais que não pertencem ao lixo doméstico! Por isso pedimos para que nos apoie, contribuindo activamente na poupança de recursos e na protecção do ambiente ao entregar este aparelho nos pontos de recolha, caso existam.

IT AVVERTENZE PER LA TUTELA DELL'AMBIENTE

PT Reservado o direito a modificações
