Ürün Tipi	Basınçsız hava ile elektrikli püskürtme tabancası
Marka	Bort
Model	BFP60N
Besleme Gerilimi	230 V ~
Frekans	50 Hz
Güç Tüketimi	60 W
Maksimum Nozul Akışı	0-240 g/dk
Kapasite	800 ml
Ağırlık	1,2 kg
Ses Basıncı Seviyesi	< 91 dB(A)
Ses Gücü Seviyesi	< 102 dB(A)
Titreşim (el-kol yöntemi)	< 11,53 m/s²
Çift Yalıtım	Evet (EN50144 uyumlu)
Önerilen Sigorta	3 A
Minimum Uzatma Kablosu Kesiti	1,5 mm²
Boyaların Minimum Parlama Noktası	32°C
Önerilen Püskürtme Mesafesi	25-30 cm
Maksimum Eğim Açısı	45°
Önerilen Viskozite (plastik/lateks boya)	24-28 saniye (viskozite kabı)
Dahil Olan Aksesuarlar	Sepet nozulu, yedek valf, viskozite kabı
Bakım	Her kullanımdan sonra uygun tiner ile temizlik, hafif yağlama
Garanti	Ekli garanti belgesine bakın

Sık sorulan sorular - BFP60N Bort

Bu tabanca için boyayı nasıl inceltirim?

Verilen viskozite kabını kullanın. Boya ile doldurun ve akış süresini ölçün. Örneğin, plastik veya lateks boya için süre 24 ila 28 saniye olmalıdır. Daha uzunsa, uygun tiner ekleyin.

Motor neden püskürtmeden uğultu yapıyor?

Bu, aşınmış bir döner kafa, tıkanmış veya yanlış konumlandırılmış emiş hortumu, tıkanmış nozul veya kirli filtre nedeniyle olabilir. Parçaları tinerle temizleyin ve akış ayarını kontrol edin.

Kullanımdan sonra tabanca nasıl temizlenir?

Cihazı fişten çekin. Hazneyi boşaltın, tinerle temizleyin. Temiz tiner püskürtün, berrak çıkana kadar. Emiş hortumunu, filtreyi, nozulu ve sepeti temizleyin. Piston açıklıklarına birkaç damla hafif yağ damlatın.

Temel güvenlik önlemleri nelerdir?

Asla insanlara veya hayvanlara doğrultmayın. Göz koruması ve maske takın. Yeterli havalandırma sağlayın. Parlama noktası < 32°C olan yanıcı boyaları kullanmayın. Doldurmadan veya temizlemeden önce fişi çekin.

Püskürtme neden düzensiz veya portakal kabuğu görünümü veriyor?

Düzensiz püskürtme, yanlış akış ayarı veya çok kalın boyadan kaynaklanabilir. Portakal kabuğu görünümü genellikle uygun olmayan solvent, çok uzak mesafe veya çok kalın boyadan kaynaklanır. Viskoziteyi ve mesafeyi ayarlayın.

Hangi tip boya kullanılabilir?

Plastik, lateks, su bazlı, yağlı boya, vernik, lake vb. Dokulu veya iri parçacıklı boyalardan kaçının. Boya üreticisinin tavsiyelerine bakın.

Boya akışı nasıl ayarlanır?

Akış kontrolünü çevirin: saat yönünde (B) azaltmak için, saat yönünün tersine (A) artırmak için. Doğru ayar düzgün bir püskürtme şekli verir. Bir parça üzerinde test edin.

Tabanca hiç püskürtmüyor ve hiç ses gelmiyorsa ne yapmalı?

Güç kaynağını kontrol edin: priz, kablo, sigorta. Anahtarın çalıştığından emin olun. Motor çalışmıyorsa, bir profesyonele başvurun.

Tabanca nasıl yağlanır?

Temizlikten sonra tabancayı ters çevirin ve iki açıklığa (kılavuzda 'F' olarak işaretlenmiş) birkaç damla hafif yağ damlatın. Bu, pistonu ve silindiri yağlar.

Yedek parçalar nerede bulunur?

Yerel SBM Group distribütörünüzle iletişime geçin. Kullanım kılavuzunun arkasında bir parça çizimi sağlanmıştır. Mevcut parçalar arasında nozul, valf, piston, yay vb. bulunur.

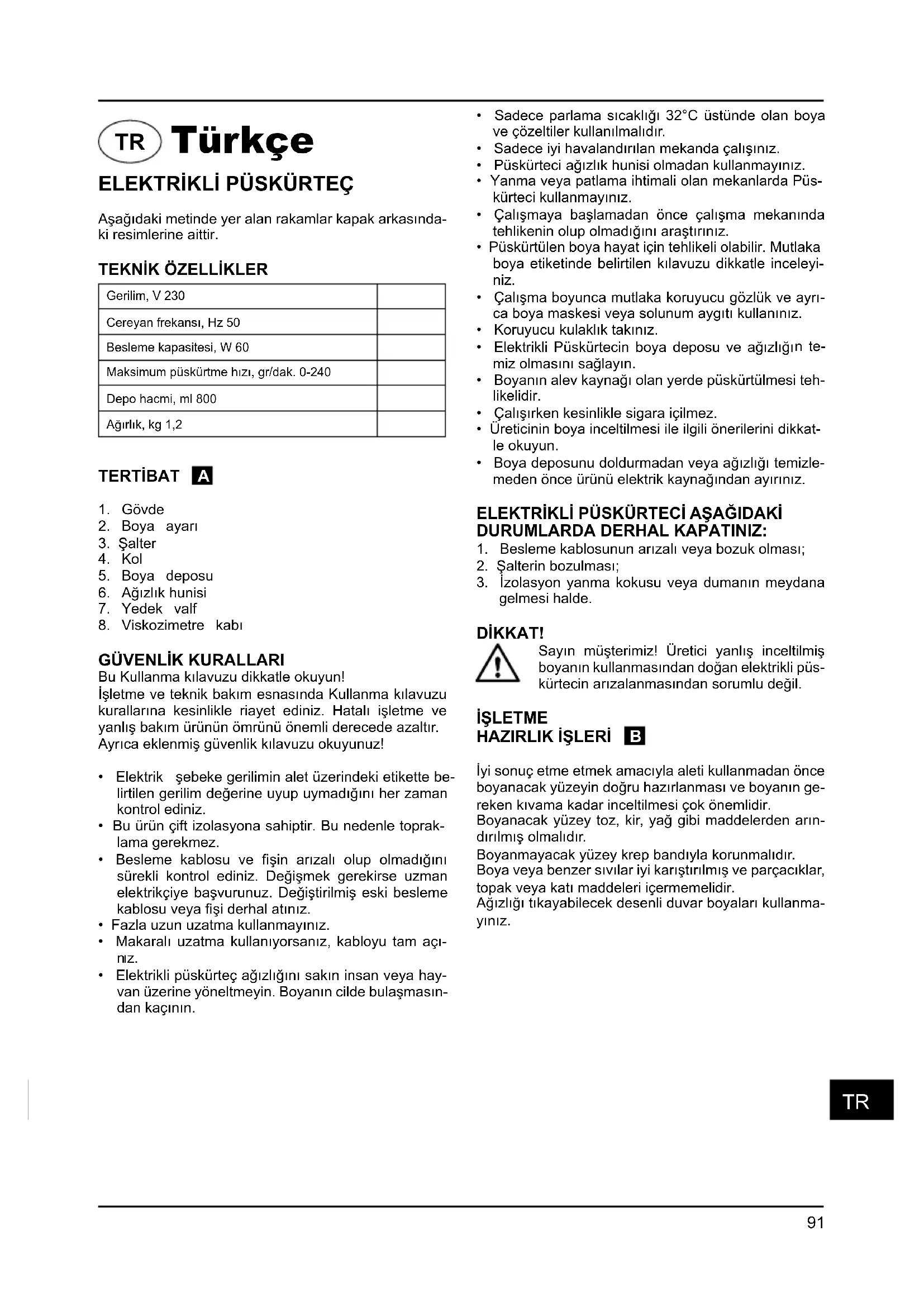

KULLANIM KILAVUZU BFP60N Bort

TR Kullanım kılavuzu....91

Aşağıdaki metinde yer alan rakamlar kapak arkasındaki resimlerine aittir.

TEKNİK ÖZELLİKLER

Gerilim, V 230
Cereyan frekansı, Hz 50
Besleme kapasitesi, W 60
Maksimum püskürtme hızı, gr/dak. 0-240
Depo hacmi, ml 800
Ağırlık, kg 1,2

TERTİBAT A

1. Gövde
2. Boya ayarı
3. Şalter
4. Kol
5. Boya deposu
6. Ağızlık hunisi
7. Yedek valf
8. Viskozimetre kabı

GÜVENLİK KURALLARI

Bu Kullanma kılavuzu dikkatle okuyun!

İşletme ve teknik bakım esnasında Kullanma kılavuzu kurallarına kesinlikle riayet ediniz. Hatalı işletme ve yanlış bakım ürünün ömrünü önemli derecede azaltır. Ayrıca eklenmiş güvenlik kılavuzu okuyunuz!

• Elektrik şebeke gerilimin alet üzerindeki etikette belirtilen gerilim değerine uyup uymadığını her zaman kontrol ediniz.
• Bu ürün çift izolasyona sahiptir. Bu nedenle topraklama gerekmez.
• Besleme kablosu ve fişin arızalı olup olmadığını sürekli kontrol ediniz. Değişmek gerekirse uzman elektrikçiye başvurunuz. Değiştirilmiş eski besleme kablosu veya fişi derhal atınız.
• Fazla uzun uzatma kullanmayınız.
• Makaralı uzatma kullanıyorsanız, kabloyu tam açınız.

• Elektrikli püskürteç ağızlığını sakın insan veya hayvan üzerine yöneltmeyin. Boyanın cilde bulaşmasından kaçının.

• Sadece parlama sıcaklığı 32°C üstünde olan boya ve çözeltiler kullanılmalıdır.

• Sadece iyi havalandırılan mekanda çalışınız.
• Püskürteci ağızlık hunisi olmadan kullanmayınız.
• Yanma veya patlama ihtimali olan mekanlarda Püskürteci kullanmayınız.
• Çalışmaya başlamadan önce çalışma mekanında tehlikenin olup olmadığını araştırınız.
• Püskürtülen boya hayat için tehlikeli olabilir. Mutlaka boya etiketinde belirtilen kılavuzu dikkatle inceleyiniz.
• Çalışma boyunca mutlaka koruyucu gözlük ve ayrıca boya maskesi veya solunum aygıtı kullanınız.
• Koruyucu kulaklık takınız.
• Elektrikli Püskürtecin boya deposu ve ağızlığın temiz olmasını sağlayın.
• Boyanın alev kaynağı olan yerde püskürtülmesi teh- likelidir.
• Çalışırken kesinlikle sigara içilmez.
• Üreticinin boya inceltilmesi ile ilgili önerilerini dikkat-le okuyun.
• Boya deposunu doldurmadan veya ağızlığı temizlemeden önce ürünü elektrik kaynağından ayırınız.

ELEKTRİKLİ PÜSKÜRTECİ AŞAĞIDAKİ DURUMLARDA DERHAL KAPATINIZ:

1. Besleme kablosunun arızalı veya bozuk olması;
2. Şalterin bozulması;
3. İzolasyon yanma kokusu veya dumanın meydana gelmesi halde.

DİKKAT!

Sayın müşterimiz! Üretici yanlış inceltilmiş boyanın kullanmasından doğan elektrikli püskürtecin arızalanmasından sorumlu değil.

İŞLETME

HAZIRLIK İŞLERİ

İyi sonuç etme etmek amacıyla aleti kullanmadan önce boyanacak yüzeyin doğru hazırlanması ve boyanın gereken kívama kadar inceltilmesi çok önemlidir.

Boyanacak yüzey toz, kir, yağ gibi maddelerden arındırılmış olmalıdır.

Boyanmayacak yüzey krep bandıyla korunmalıdır.

Boya veya benzer sıvılar iyi karıştırılmış ve parçacıklar, topak veya katı maddeleri içermemelidir.

Ağızlığı tikayabilecek desenli duvar boyaları kullanmamınız.

TR

INCELTME

Ürünü boya deposunu püskürtme malzemesi ile doldurmadan önce mutlaka elektrikten ayırın.

• Boyaların çoğu boya fırçası ile kullanmak üzere üretildiği nedeniyle püskürtülmesi için ilave inceltilmelidır.
• Üreticinin boya incelticisi ile ilgili kullanma kılavuzu-nu dikkatle okuyun.
• Kullanılacak boyanın kıvamını tayın etmek amacıyla viskosimetre kabı kullanılabilir. Gereken kıvamı belirlemek için viskosimetre kabını boya ile ağzına kadar doldurun. Boyanın kutusuna tamamen akıp bitme vaktini kaydedin. Aşağıdaki tabloda her malzeme nevi için gereken vakit belirtilmiştir:

Boya türü Akış vakti, saniye
Lateks boyası24 – 28
Su bazlı boya 20 – 25
Astar 24 – 28
Vernik 20 – 25
Yağlı boya 18 – 22
Mineli boya 18 – 22
Alüminyum boyası22 – 25
Araç su yalıtımı 25 – 35
Ahşap macunu 28 – 35

Akış vakti önerilen değeri geçiyorsa daha fazla inceltme gerekir. Gereken kıyama ulaşıncaya kadar ilgili çözeltiyi az az ekleyip viskosimetre ile kontrol ediniz. Bazı püskürtme malzemeleri topuk ve katı parçacıkları içermektedir. Bu tür malzemelerin depoya doldurulmadan önce fi ltreden geçirilmesi gerekir.

Ahşap koruma ilacı ve bileşimlerin inceltilmesine gerek yok.

PÜSKÜRTME C

Depoyu doğru şekilde hazırlanmış boya ile doldurun. Püskürteci elektrik kaynağına takın. Püskürtücü ağzını bir deneme malzemesi üzerine yöneltip çalışma düğmesine basarak püskürtmeye başlayın. Ayar ② ile gereken püskürtme gücünü ayarlayın. Boya verme ayarını artı yönde (A) çevirmekle püskürtme gücü artar, eksi yönde (B) çevirirken boya verme gücü azalır.

PÜSKÜRTME TEKNİĞİ D E

İyi sonuç elde etmek için çalışma esnasında Püskürteci boyanacak yüzeye paralel ve aynı mesafede tutunuz.

Ağızliği yüzeyden 25-30 cm mesafede tutarak yandan yana veya yukarıdan aşağıya doğru muntazam şekilde hareket ettirin. Boya lekeleri oluşturmamak amacıyla yüzeye açı altında püskürmeyin. Püskürteci yavaş yavaş kaydırınız. Büyük alanı boyarken resim E 'de gösterildiği şekilde çapraz yöntemi kullanınız.

Boyanın zayıf verilmesi püskürme merkezinin fazla boyanması ve boyanın düzensiz yayılmasına neden olur. Püskürtme gücü doğru ayarlanmışsa düz ve muntazam boya kaplaması elde edilir.

Çalışma esnasında Püskürteci muntazam şekilde hareket ettirin. Püskürtecin hızla yer değişmesi daha ince boya tabakası yavaş hareketi neticesinde ise yüzey üzerinde daha kalın boya tabakasını oluşturur. Bir işlemde sadece tek kat uygulayın. Eğer tek kat yeterli değilse sadece boyanın kuruması için gereken zaman geçtikten sonra ikinci kat uygulanabilir (boya üreticinin talimatına bak).

Büyük alanın boyanması gerekirse daha düşük boya verme gücünü ayarlayın. Böylece fazla boya sarfiyatı ve yüzeyin fazla boyanması önlenmiş olur.

Mümkün oldukça Püskürteci durdurmayın ve kapatmayın. Püskürteci 45° fazla eğmeyin.

TEKNİK BAKIM

Dikkat! Ürün teknik bakım sırasında besleme kaynağından ayrılmış olmalıdır!

Ürünün doğru bakım ve işletilmesi onun kullanma ömrünü uzatır ve bozulmasını önler.

TEMİZLEME F

Dikkat! Püskürteci veya depoyu temizlerken mutlaka ürünü elektrikten ayırın.

Her kullanım sonrası ağızlık hunisi ve ağızlığı boyadan temizleyin, aksi takdirde bir tıkanma oluşabilir ve ileri-de Püskürtücü çalışmayabilir. Temizleme işlemi garanti hizmetleri dışındadır.

PÜSKÜRTECİN HER KULLANILMASINDAN SONRA:

1. Çalışma bittikten sonra depo boya çözeltisiyle tamamen temizlenmelidir.
2. Bir az çözeltiyi depoya döküp ağızlıktan temiz çözelti çıkıncaya kadar Püskürteçle onu püskürtün.
3. Boya borucuğu ve filtreyi tamamen temizleyin.
4. Ağızlık hunisi ve ağızlığı boya kalıntılarından titizlikle temizleyin.
5. Püskürteci başı aşağıya çevirerek özel deliklere (F) birkaç damla yağ damlayın. Böylelikle supap ve silindir korunmuş olurlar.
6. Püskürteç gövdesi ve havalandırma deliklerini bez veya peçete ile kir ve tozdan temizleyiniz.

İnatçı lekelerin sabunlu suda ıslatılmış bez ile temizlenmesi tavsiye edilir.

Elektrikli Püskürtecin iç parçalarını gerekirse daha özenle temizleyebilirsiniz.

Bunun için:

1. Püskürteci besleme kaynağından ayırınız.
2. Boya deposu, borucuk ve filtreyi çıkarınız.
3. Ağızlık hunisi (H), supap (J), piston (K) ve yayı (L) çıkarınız
4. Silindir (M) ve diğer aksamları çözeltici ile temizleyiniz.
5. Birkaç yağ damlasını piston, yay ve silindir üzerine bırakınız.
6. Püskürteci ters sırayla yığınız.

ARIZA GİDERME

Motorun çalışmasına rağmen boya püskürmüyor veya düzensiz püskürtülür.

1) Emiş borusu yanlış takılmıştır. Emiş borusunu doğru takın.
2) Emiş borusu tıkanmıştır. Emiş borusunu temizleyin.
3) Ağızlık tıkanmıştır. Ağızlığı temizleyin.
4) Filtre tıkanmıştır. Filtreyi temizleyin.

5) Boya püskürtme gücü yanlış ayarlanmıştır. Boya püskürtme gücünü doğru ayarlayınız.

Püskürtme kalitesi düşüktür

1) Boya püskürtme gücü yanlış ayarlanmıştır. Boya püskürtme gücünü doğru ayarlay in.
2) Boya tabakası fazla kalındır. Boya kıvamını kontrol edin gerekirse inceltiniz.

Püskürtülen boya tabakası fazla kalındır.

1) Püskürteç temizlenmemiş ve yağlanmadığından dolayı piston silindir içinde takılıp kalır.
Püskürteci söküp çözeltiyle yıkayın.
2) Püskürtme gücü fazladır. Ayarı eksi yönde çevirerek püskürtme gücünü azaltın. İki ince boya tabakası tek kalın tabakadan iyidir.
3) Boya kıyamı fazladır. Boya kıyamını kontrol edin gerekirse inceltin.

Çalışırken fazla gürültü yapıyor

1) Püskürteç temizlenmemiş ve yağlanmadığından dolayı piston silindir içinde takılıp kalır.
Püskürteci söküp çözeltiyle yıkayın.

Püskürme yok ve motor çalışmıyor.

1) Elektrik besleme yok. Sebebini araştırın ve mümkünse sorunu çözün.
2) Elektrik besleme kablosu bozuktur. Kabloyu değiştirin.

Motor sesi normal değildir.

1) Boya püskürtme gücü fazla düşük ayarlanmıştır. Püskürtme gücünü artırınız.
2) Depoda boya hacmi yetersiz olduğundan dolayı ha-va çekmektedir.
Depoya boya ekleyiniz.
3) Boya yanlış inceltilmiştir. Boya kıvamını kontrol ediniz.
4) Emiş borusu tıkanmıştır. Emiş borusunu temizleyiniz.

Boyanmış yüzey «portakal kabuk» şeklindedir.

1) Yanlış çözelti seçilmiştir. Çözeltiyi boya üreticinin talimatına uygun seçiniz.
2) Püskürteç ile boyanan yüzey arasında mesafe fazladır.
Püskürteci boyanan yüzeye yakın tutunuz.
3) Boya yeterince inceltilmemiştir. Boyayı daha fazla inceltiniz.

Yeğane sorumlu olarak, bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz: EN 55014-1:2006; 55014-2:1997/+A1:2001/+A2:2008; 61000-3-2:2006; 61000-3-3:2008, yönetmeliği hükümleri uyarınca 2006/42/EWG, 2006/95/EWG, 2004/108/EWG.

GÜRÜLTÜ/TİTREŞIM Ölçülen EN 60 745 göre ses basıncı bu makinanın seviyesi <91 dB(A) ve çalışma sırasındaki gürültü <102 dB(A) (standart sapma: 3 dB), ve titreşim <11.53 m/s² (el-kol metodu).

Eski elektrikli cihazlar dönüştürülebilir malzeme olup ev çöpüne atılmamalı! Doğal kaynakların ve çevrenin korunmasına etkin biçimde katkıda bulunmak üzere cihazı lütfen toplama merkezlerine (varsa) iade edin.
