BFP500 - Boya spreyi Bort - Ücretsiz kullanım kılavuzu

Ürün Tipi	Havasız Elektrikli Püskürtme Tabancası
Marka	Bort
Model	BFP500
Besleme Gerilimi	230 V ~
Frekans	50 Hz
Çekilen Güç	500 W
Maksimum Meme Debisi	0-700 ml/dk
Tank Kapasitesi	700 ml
Ağırlık	2,0 kg
Çift Yalıtım	Evet (EN50144 uyumlu, topraklama kablosu gerekmez)
Ses Basınç Seviyesi	< 83 dB(A)
Ses Gücü Seviyesi	< 96 dB(A)
Titreşim (el-kol yöntemi)	< 0,1 m/s²
Meme Tipi	Sepet Meme
Elektrik Bağlantısı	Uzatma kablosu kesiti min. 1,5 mm², sigorta 3 A
Boya Kategorisi	Plastik, lateks, su bazlı, yağlı boyalar, lake, vernik vb. (inceltme gerekli)
Minimum Parlama Noktası Sıcaklığı	≥ 32 °C (yanıcı çözücülerle kullanmayın)
Gerekli Koruyucu Ekipmanlar	Gözlük, maske, eğer >85 dB(A) ise kulak koruyucu
Bakım	Her kullanımdan sonra uygun tiner ile temizlik
Garanti	Ekteki garanti belgesine bakın
Dahil Aksesuarlar	Püskürtme memesi, viskozite ölçüm kabı

Sık sorulan sorular - BFP500 Bort

Bort BFP500 tabancası için boya nasıl inceltilir?

Verilen viskozite ölçüm kabını kullanın. Kabı boyayla doldurun ve akış süresini ölçün. Önerilen süreler türe göre değişir: plastik/lateks boya: 24-28 saniye, su bazlı boya: 20-25 saniye, vb. Süre çok uzunsa uygun bir tiner ekleyin ve doğru viskoziteye ulaşana kadar karıştırın.

Meme ile boyanacak yüzey arasında ne kadar mesafe bırakmalıyım?

Membeyi yüzeyden 25-30 cm uzakta tutun ve tabancayı yüzeye paralel tutun. Düzenli ileri geri hareket, damlama olmadan homojen bir sonuç sağlar.

Kullanımdan sonra tabanca nasıl temizlenir?

Cihazı fişten çekin. Tankı boşaltın ve uygun tinerle temizleyin. Tankı biraz tinerle doldurun ve temiz çıkana kadar püskürtün. Emme hortumunu ve filtresini, ayrıca memeyi ve sepeti temizleyin. Yetersiz temizlik cihazı tıkayabilir.

Motor uğultu yapıyor ama boya çıkmıyorsa ne yapmalıyım?

Birkaç olası neden: aşınmış döner kafa (değiştirin), emme hortumu yanlış konumlandırılmış veya tıkalı (yeniden ayarlayın veya tinerle temizleyin), meme veya filtre tıkalı (temizleyin). Ayrıca kontrol düğmesi ayarını kontrol edin.

Püskürtme neden düzensiz veya portakal kabuğu efekti veriyor?

Portakal kabuğu efekti yanlış çözücüden, tabancanın çok uzak olmasından veya boyanın çok kalın olmasından kaynaklanabilir. İnceltme ve mesafeyi ayarlayın. Düzensiz püskürtme ayrıca yanlış debi ayarından veya çok düşük viskoziteden kaynaklanabilir.

Boya debisi nasıl ayarlanır?

Tabancadaki debi kontrolünü kullanın. Saat yönünde çevirerek debiyi azaltın, saat yönünün tersine çevirerek artırın. Son yüzeye püskürtmeden önce bir malzeme artığı üzerinde test edin.

Bu tabancayla yanıcı boyalar kullanabilir miyim?

Hayır, boya veya çözücünün parlama noktası 32 °C'nin üzerinde olmalıdır. Yanıcı sıvılar kullanmayın. Püskürtme sırasında yeterli havalandırma sağlayın ve açık alev veya sigarayı uzak tutun.

Püskürtme sırasında hangi koruyucuları takmalıyım?

Her zaman koruyucu gözlük, uygun bir maske (buhar/dumanlardan kaçınmak için) ve gürültü 85 dB(A)'yı aşarsa kulak koruyucu takın. Püskürtme ile cilt temasından kaçının.

Çalışma sesi anormal ise ne yapmalıyım?

Anormal bir ses, yanlış debi ayarını (yeniden ayarlayın), tankta boya eksikliğini (doldurun) veya silindirde sıkışmış pistonu gösterebilir. Son durumda tabancayı sökün ve tinerle temizleyin.

Tabancanın ömrünü uzatmak için nasıl bakım yapmalıyım?

Her kullanımdan sonra, kılavuzda açıklandığı gibi tabancayı dikkatlice temizleyin. Düzenli olarak güç kablosunu kontrol edin ve hasarlıysa değiştirin. Cihazı kuru bir yerde saklayın. Bu talimatlara uyulmaması garantiyi geçersiz kılar.

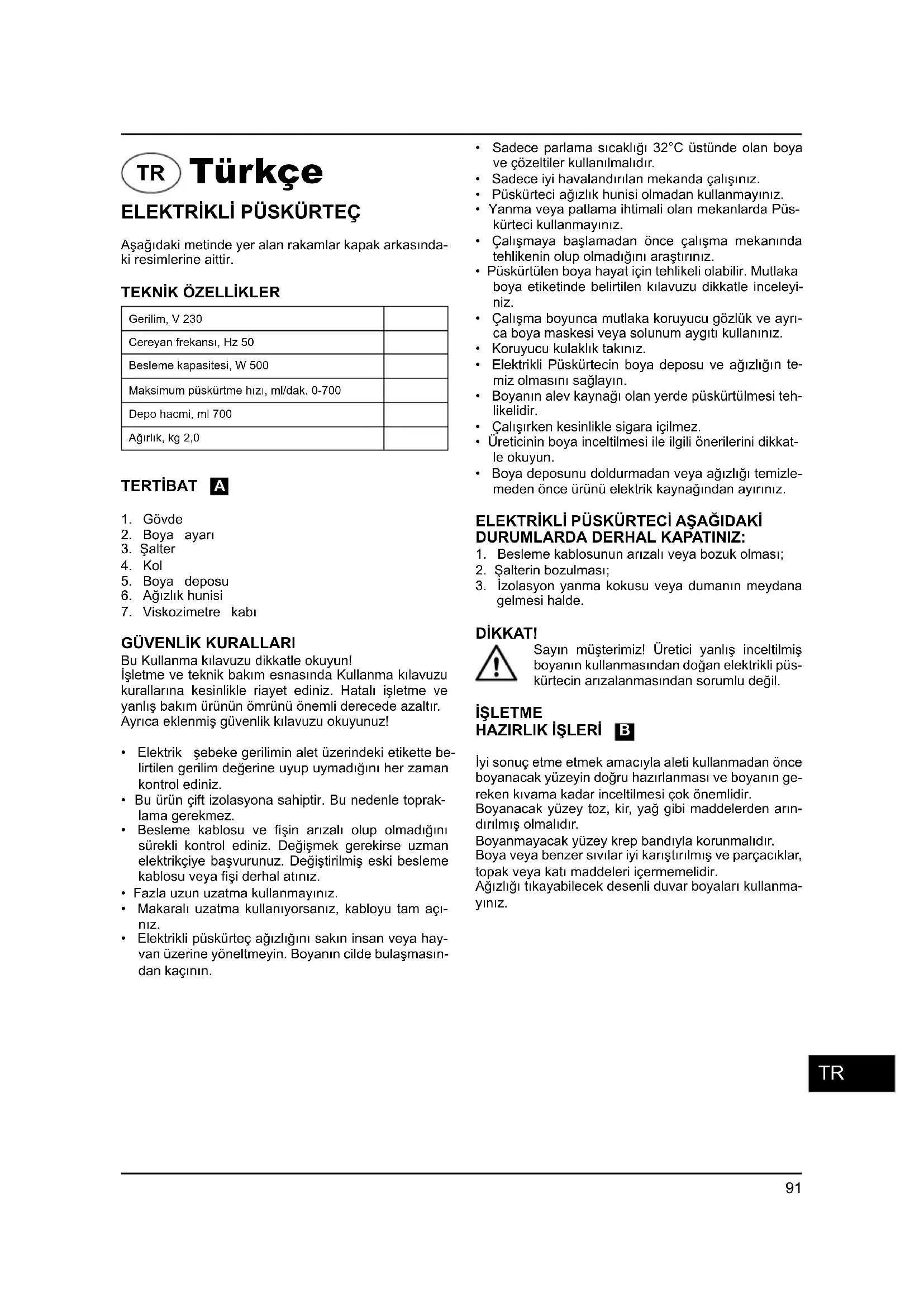

KULLANIM KILAVUZU BFP500 Bort

Asağdaki metinde yer alan rakamlar kapak arkasindaki resimlerine aittir.

TEKNIK ÖZELLIKLER

Gerilim, V 230
Cereyan frekansı, Hz 50
Besleme kapasitesi, W 500
Maksimum piskürtmehizl, ml/dak. 0-700
Depo hacmi, ml 700
Ağırlik, kg 2,0

TERTIBAT A

1. Gövde
   2.Boya ayari
2. Salter
3. Kol
   5.Boya deposu
4. Agizlik hunisi
5. Viskozimetre kabi

GÜVENLIK KURALLARI

Bu Kullanma kilavuzu dikkatle okuyun!
Isletme ve teknik bakim esnasinda Kullanma kilavuzu kurallarina kesinlikle riayet ediniz. Hatali isletme yanlis bakim urunun omrunu onemli derecede azaltir.
Ayrica eklenmis guvenlik kilavuzu okuyunuz!

• Elektrik sebeke gerilimin alet uzerindeki etikette belirtilen gerilim degerine uyup uymadigi her zaman kontrol ediniz.
• Bu urun Çift izolasyona sahiptir. Bu nedenle toprak-lama gerekmez.
• Besleme kablosu ve fişin arizali olup olmadıgünı surekli kontrl ediniz. Değismançıkere gerekirse uzman elektrikciye basvurunuz. Değistirilmigi eski besleme kablosu vya fişi derhal atiniz.
• Fazla uzun uzatma kullanmayiniz.
• Makarali uzatma kullaniyorsaniz, kabloyu tam aci-niz.

• Elektrikli puskurte aigizlini sakin inan veya hayvan uzerine yoneltmeyin. Boyanin cilde bulasmasindan kaçınin.

• Sadece parlama sicutigi 32^ ustunde olan boya ve czeltiler kullanimalidir.

• Sadece iyi havalandirilan mekanda calisiniz.
• Puskurteci aizlik hunisi olmadan kullanmayiniz.
• Yanma veya patlama ihtimali olan mekanlarda Puskurteci kullanmayiniz.
• Calismaya baslamadan once calisma mekaninda tehlikenin olup olmadigi ini arastiriniz.
• Puskurtuilen boyahayat içın tehlükeli olabilir. Mutlaka boya etiketinde belirtilen kilavuzdu dikkatte inceleyi niz.
• Calisma boyunca mutlaka koruyucu gozluk ve ayinca boya maskesi veya solunum aygiti kullaniniz.
• Koruyucu kulaklik takiniz.
• Elektrikli Piskurtecin boya deposu ve aigizligin temiz olmasini saqlayin.
  Boyanin alev kaynagi alan yerde piskurtulmesi tehlikelidir.
• Calisirkenkesinlikle sigara icilmez.
• Ureticinin boya inceltimesi ile ilgili onerilerini dikkat-le okuyun.
• Boya deposunu doldurmadan veya agizligi temizlemeden once urunu elektrik kaynagindan ayiriniz.

ELEKTRIKLI PUSKURTECI AŞAGIDAKI DURUMLARDA DERHAL KAPATINIZ:

1. Besleme kablosunun anizali veya bozuk olmasi;
2. Salterin bozulmasi;
3. Izolasyon yanma kokusu veya dumanin meydana gelmesi halde.

DIKKAT!

Sayin musterimiz! Üretici yanı inceltilmis boyanin kullanmasindanDOGAN elektrikpiskurtecin anzalanmasindan sorumldeğil.

ISLETME

HAZIRLIK ISLERI

Iyi sonuc etme etmek amaciyla aleti kullanmadan once boyanacak yuzeyin dokru hazirlanmasi ve boyanin gereken kivama kadar inceltilmesi cok onemlidir. Boyanacak yuzey toz, kir, yag gibi maddelerden arindilmis olmalidir.

Boyanmayacak yuzey krep bandiyla korunmalidir.
Boya veya benzer sivilar iyi kanstirilmis ve parcaciciklar,
topak veya kat maddeleri icermemelidir.

Agi zigi tikayabilecek desenli duvar boyalari kullanmayiniz.

TR

INCELTME

Urunu boya deposunu piskurtme malzemesi ile doldurmadan once mutlaka elektriken ayirin.

• Boyalarin cógu boya fircasi ile kullanmak uzere uretiligi nedeniyle puskurtulmesi icin ilave inceltilmeli dir.
• Ureticinin boya incelticisi ile ilgili kullanma kilavuzunu dikkatle okuyun.
• Kullanilacak boyanin kivamini tanin etmek amacyla viskosimetre kabii kullanilabilir. Gereken kivami belirlemek icin viskosimetre kabini boya ile agzina kadar doldurun. Boyanin kutusuna tamamen akip bitme vaktini kaydedin. Asagidaki tabloda her malzeme nevi icin gereken vakit belirtilmistir:

Boya türü Akış vakti, saniye
Lateks boyası24 - 28
Su bazlı boya 20 - 25
Astar 24 - 28
Vernik 20 - 25
Yağlı boya 18 - 22
Mineli boya 18 - 22
Alüminyum boyası22 - 25
Araç suyalitim 25 - 35
Ahçap macunu 28 - 35

Akis vakti onerilen degeri geciyorsa daha fazla inceltme gerekir. Gereken kivama ulasincaya kadar ilgili czeltiyi az az ekleyip viskosimetre ile konrol ediniz. Bazipuskurtme malzemeleri topuk ve katiparcaklar icermektedir. Bu tur malzemelerin depoya doldurulmadan once fi ltreden gecirilmesi gerekir.

Ahşap koruma ilaci ve bileşimlerin inceltilmesine gerek yok.

PUSKURTME C

Depoyu dokru sekilde hazirlanmis boya ile doldurun. Piskurteci elektrik kaynagina takin. Piskurtucugzini bir deneme malzemesi uzerine yoneltip calisma duğmesine basarak piskurtmeye baslayin. Ayar ② ile gereken piskurtme gucunu ayarlayin.

TR

PUSKURTME TEKNIGI D E

Iyi sonuc elde etmek icin calisma esnasinda Puskurteci boyanacak yuzeye parallel ve ayni mesafe ded tutunuz. Agizligi yuzeyden 25-30 cm mesafe ded tutarak yandan yana vya yukaridan asagiya dogru muntazam sekilde hareket ettin.Boya lekeleri olusturmamak amaciyla yuzeye aci altinda puskurmeyin.Puskurteci yavas yavas kaydiriniz.Buyuk alani boyarken resim E de gosterildigi sekilde capraz yontemi kullaniniz.

Boyanin zayif verilmesi piskürme merkezinin fazla boyanmasi ve boyanin dizensiz yayilmasona neden olur. Piskurtme gucuDOGru ayarlanmissa duz ve muntazam boya kaplamasi elde editor.

Calisma esnasinda Puskurteci muntazam sekilde hareket ettinir. Puskurtecin hizla yer degismesi daha ince boya tabakasi yavahareketi neticesinde isyeuzey uzerinde daha kalin boya tabakasin olusturur. Bir islemde sadece tek kat uygulayin. Eger tek kat yetleri degilse sadece boyanik kurumasicin gereken zaman geztikten sonra ikinci kat uygulanabilir (boya ureticinin talimatina bak).

Büyük alanin boyanması gerekirse daha Dennis boya verme Güncün ayarlayin. Böylece fazla boya sarfiyat ve yüzeyin fazla boyanması onlenmis olur.

Mümkün oldukca Puskurteci durdurmayin ve kapatmayin. Puskurteci 45^ fazla eğmeyin.

TEKNIK BAKIM

Dikkat! Ürün teknik bakim sirasinda besleme kaynagindan ayrilmı olmaldir!

Urunun dokru bakim ve isletilmesi onun kullanma omrunu uzatir ve bozulmasini onler.

TEMIZLEME

Dikkat! Puskurteci veya depoyu temizlerken mutlaka urunu elektrikten ayirin.

Her kullanim sonrasi agizlik hunisi ve aigizligi boyadan temizleyin,aksi takdirde bir tikanma olusabilitir ve ileri de Puskurtucu calismayabilitir. Temizleme islemi garantihizmetleri disindadir.

PUSKURTECIN HER KULLANILMASINDAN SONRA:

1. Calisma bittikten sonra depo boya gozeltisyle tamamen temizlenmelidir.
2. Bir az gezeltiyi depoya dokup aiglktan temiz gezelti cikincaya kadar Puskurtecle onu puskurtun.
3. Boya borucugu ve filtreyi tamamen temizleyin.
4. Aigizlik hunisi ve aigizligi boya kalintilarindan titizlikle temizleyin.
5. Puskurte govdesi ve havalandirma deliklerini bez veya peçete ile kir ve tozdan temizleyiniz.

Inatci lekelerin sabunlu sua 1slatilmis bez ile temizlenmesi tavsiye edilir.

ARIZA GIDERME

Motorun calismasina ragmen boya puskurmuyor veya dizensiz piskurtulur.

1) Emis borusu yanlis takilmistir. Emis borusunu dokru takin.
2) Emis borusu tikanmistir. Emis borusu temizleyin.
3) Agizlik tikanmistir.
Agi ziigi temizleyin.
4) Filtre tikanmistir.
Filtreyi temizle
5)Boya puskurtme gucu yanlis ayarlanmistir.
Boya puskurtme gucunu dogru ayarlayiniz.

Puskurtme kalitesi dusuktur

1)Boya puskurtme gucu yanlis ayarlanmistir.
Boya puskurtme gucunu dogru ayarlay in.
2) Boya tabakasi fazla kalindir.
Boya kivamini kontrol edin gerekirse inceltiniz.

Puskurtulen boya tabakasi fazla kalindir.

1) Puskurte temizlenmemis ve yağlanmadigindan dolayi piston silindir icinde takilip kalir. Puskurteci dokup gezeltyle yikayın.
2) PuskurtmeGPCu fazladir. Ayari eksi yonde cevirerek puskurtme gucun zu azaltin. iki ince boya tabakasi tek kalin tabakadan iyidir.
3)Boya kivami fazladir.
Boya kivamini kontrl edin gerekirse inceltin.

Calisirken fazla gurultu yapiyor

1) Puskurte temizlenmemis ve yağlanmadigindan dolayi piston silindir icinde takilip kalir. Puskurteci dokupoczeltyle yikayın.

Piskürme yok ve motor calismiyor.

1) Elektrik besleme yok. Sebebini arastirin ve mumkunse sorunu gezün. 2) Elektrik besleme kablosu bozuktur. Kabloyu degistirin.

Motor sesi normal degildir.

1)Boya puskurtme gucu fazla duusuk ayarlanmistr. Puskurtme gucunu artiriniz.
2) Depoda boya hacmi yetersiz oldugundan dolayi ha
va cekmektedir.
Depoya boya ekleyiniz.
3)Boya yanlis inceltilmistir.
Boya kivaminikontrol ediniz.
4) Emis borusu tikanmiistr. Emis borusunu temizleyiniz.

Boyanmis yüsey «portakal kabuk» sekslindedir.

1) Yanlis gezelti seilmistir.
Czeltiy boya ureticinin talimatina uygun seciniz.
2) Puskurtecile boyanan yuzeyarasinda mesafe fazladir. Puskurteciboyanan yuzeye yakin tutunuz.
3) Boya yeterince inceltilmemi Boyayi daha fazla inceltiniz

TR

J

S AOB = S COD + S BOC - S BOC

aillj j j 1

2

1

.

1

x111 1

aullie eae g aes clll (2

1

e e 1

.

.

aai 4

yj1

aallll

. 1

Eski elektrikli cihazlar donusturulebilir malzeme olup ev copune atilmamali! Dogal kaynaklarin ve cevrenin korunmasina etkin bucimde katkida bulunmak uzere cihazi lufen toplama merkezzlerine (varsa) iade edin.
