Tipo di prodotto	Pistola elettrica per verniciatura senza aria
Marca	Bort
Modello	BFP500
Tensione di alimentazione	230 V ~
Frequenza	50 Hz
Potenza assorbita	500 W
Portata massima dell'ugello	0-700 ml/min
Capacità del serbatoio	700 ml
Peso	2,0 kg
Doppio isolamento	Sì (conforme EN50144, conduttore di terra non richiesto)
Livello di pressione sonora	< 83 dB(A)
Livello di potenza sonora	< 96 dB(A)
Vibrazione (metodo mano-braccio)	< 0,1 m/s²
Tipo di ugello	Ugello a cestello
Collegamento elettrico	Prolunga sezione min. 1,5 mm², fusibile 3 A
Categoria di vernice	Vernici plastiche, lattice, a base d'acqua, olio, laccature, vernici, ecc. (diluizione necessaria)
Temperatura minima del punto di infiammabilità	≥ 32 °C (non utilizzare con solventi infiammabili)
Dispositivi di protezione richiesti	Occhiali, maschera, protezioni acustiche se >85 dB(A)
Manutenzione	Pulizia dopo ogni utilizzo con diluente adatto
Garanzia	Vedere certificato di garanzia allegato
Accessori inclusi	Ugello di verniciatura, tazza di misura della viscosità

Domande frequenti - BFP500 Bort

Come diluire la vernice per la pistola Bort BFP500?

Utilizzare la tazza di misura della viscosità fornita. Riempirla di vernice e misurare il tempo di scorrimento. I tempi consigliati variano in base al tipo: vernice plastica/lattice: 24-28 secondi, vernice a base d'acqua: 20-25 secondi, ecc. Se il tempo è troppo lungo, aggiungere un diluente appropriato e mescolare fino ad ottenere la viscosità corretta.

Quale distanza devo mantenere tra l'ugello e la superficie da verniciare?

Mantenere l'ugello a 25-30 cm dalla superficie e tenere la pistola parallela ad essa. Un movimento regolare avanti e indietro consente di ottenere un risultato omogeneo senza colature.

Come pulire la pistola dopo l'uso?

Scollegare l'apparecchio. Svuotare il serbatoio e pulirlo con diluente appropriato. Versare un po' di diluente nel serbatoio e spruzzare fino a quando esce pulito. Pulire il tubo di aspirazione e il suo filtro, nonché l'ugello e il cestello. Una pulizia insufficiente può ostruire l'apparecchio.

Cosa fare se il motore ronza ma la vernice non esce?

Possibili cause: testa rotante usurata (sostituire), tubo di aspirazione mal posizionato o ostruito (riposizionare o pulire con diluente), ugello o filtro ostruiti (pulire). Verificare anche la regolazione del pulsante di comando.

Perché la spruzzatura è irregolare o dà un effetto buccia d'arancia?

L'effetto buccia d'arancia può derivare da un solvente sbagliato, da una distanza eccessiva della pistola o da una vernice troppo densa. Regolare la diluizione e la distanza. Una spruzzatura irregolare può anche essere dovuta a una regolazione della portata errata o a una viscosità troppo bassa.

Come regolare la portata della vernice?

Utilizzare il comando della portata situato sulla pistola. Ruotarlo in senso orario per ridurre la portata e antiorario per aumentarla. Testare su un pezzo di materiale di scarto prima di spruzzare sulla superficie finale.

Posso usare vernici infiammabili con questa pistola?

No, il punto di infiammabilità della vernice o del solvente deve essere superiore a 32 °C. Non utilizzare liquidi infiammabili. Garantire una ventilazione sufficiente e tenere lontane fiamme libere o sigarette durante la spruzzatura.

Quali protezioni devo indossare durante la spruzzatura?

Indossare sempre occhiali protettivi, una maschera adatta (per evitare vapori/fumi) e se il rumore supera 85 dB(A), protezioni acustiche. Evitare il contatto cutaneo con il getto.

Cosa fare se il rumore di funzionamento è anomalo?

Un rumore anomalo può indicare una regolazione errata della portata (riregolare), una mancanza di vernice nel serbatoio (riempire) o un pistone incollato nel cilindro. In quest'ultimo caso, smontare la pistola e pulirla con diluente.

Come mantenere la pistola per prolungarne la durata?

Dopo ogni utilizzo, pulire accuratamente la pistola come descritto nel manuale. Controllare regolarmente il cavo di alimentazione e sostituirlo se danneggiato. Riporre l'apparecchio in un luogo asciutto. La mancata osservanza di queste istruzioni annulla la garanzia.

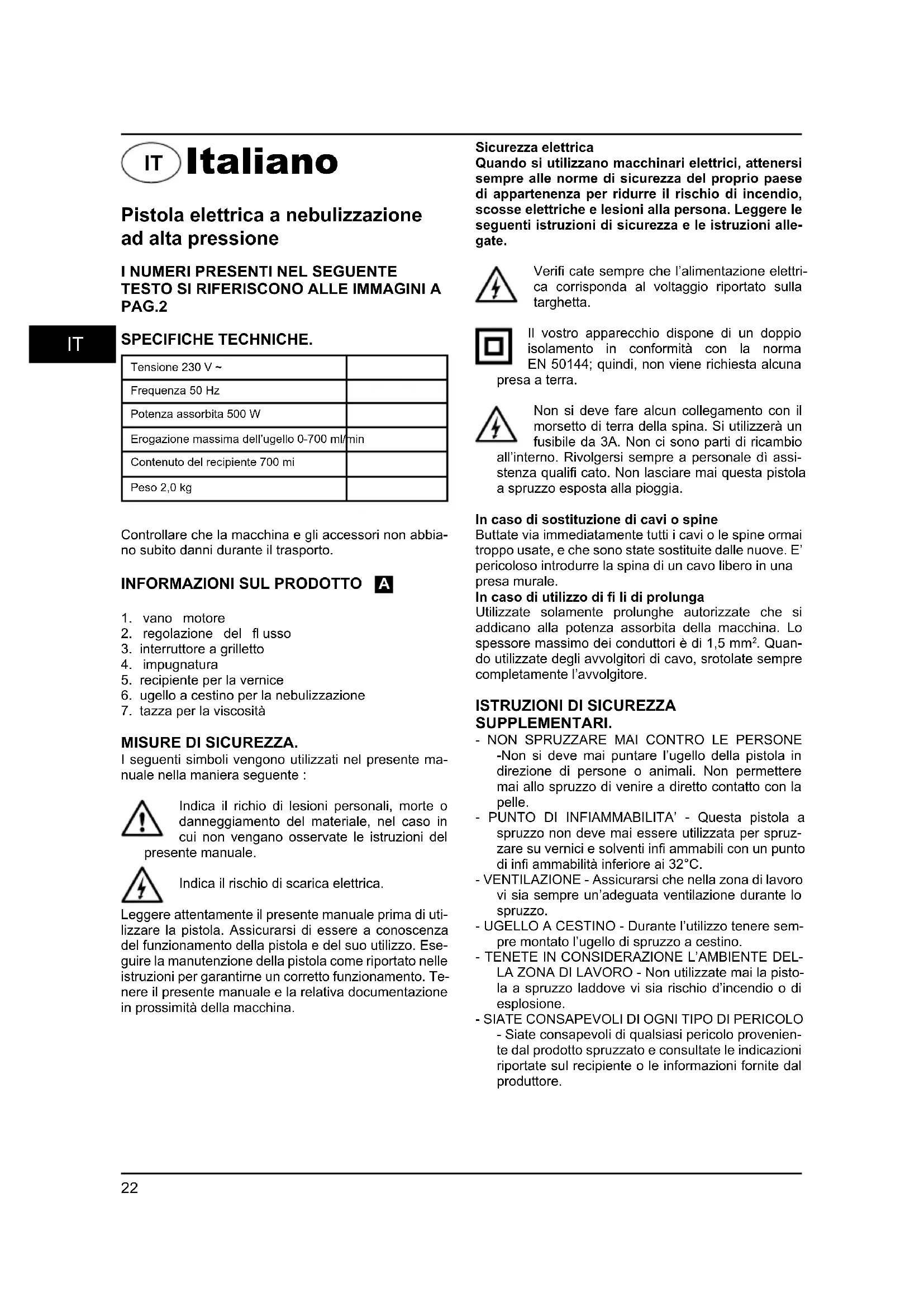

MANUALE UTENTE BFP500 Bort

Pistola elettrica a nebulizzazione ad alta pressione

I NUMERI PRESENTI NEL SEGUENTE TESTO SI RIFERISCONO ALLE IMMAGINI A PAG.2

IT

Tensione 230 V ~
Frequenza 50 Hz
Potenza assorbita 500 W
Erogazione massima dell'ugello 0-700 ml/min
Contenuto del recipiente 700 mi
Peso 2,0 kg

Controllare che la macchina e gli accessori non abbianno subito danni durante il trasporto.

INFORMAZIONI SUL PRODOTTO A

1. vano motore
2. regolazione del flusso
3. interrupttre a grilletto
4. impugnatura
5. recipienteper la vernice
6. ugello a cestino per la nebulizzazione
7. tazza per la viscosaità

MISURE DI SICUREZZA.

I seguito simboli vengono utilizzati nel presente manuale nella maniera seguite:

Indica il richio di lesioni personali, morte o la danneggiamento del materiale, nel caso in cui non vengano osservate le istruzioni del alte manuale.

Indica il rischio di scarica elettrica.

Leggere attendamente il presente manuale prima di utilizzare la pistola. Assicurarsi di essere a conoscenza del funzionamento della pistola e del suo utilizzo. Eseguire la manutenzione della pistola come riportato nelle istruzioni per garantire un corretto funzionamento. Tenere il presente manuale e la relativa documentazione in prossimità della macchina.

Sicurezza elettrica

Quando si utilizzano macchinari elettrici, attenerisi sempre alle norme di sicurezza del proprio paese di apparenenza per ridurre il rischio di incendio, scosse elettriche e lesioni alla persona. Leggere le seguenti istruzioni di sicurezza e le istruzioni allegate.

Verifi cate sempre che l'alimentazione elettrica corrisponda al voltaggio riportato sulla targhetto.

Il vosto appearecchio dispone di un doppio isolamento in conformità con la norma EN 50144; quando, non viene richiesta alcuna a terra.

Non si deve fare alcun collegamento con il morsetto di terra della spina. Si utilizzera un fusabile da 3A. Non ci sono parti di ricambio

all'interno. Rivolgersi sempre a personale di assistenza qualificato. Non lasciare maiQLsta pistola a spruzzo esposta alla pioggia.

In caso di sostituzione di cavi o spine

Buttate via immediatamente tutti i cavi o le spine ormai troppo usate, e che sono state sostuite delle nuove. E' pericoloso introdurre la spina di un cavo libero in una presa murale.

In caso di utilizzato di fi li di prolunga

Utilizzate solamente prolonghe autorizzato che si addicano alla potenza assorbita della macchina. Lo spessore massimo dei conduttori è di 1,5mm^2 . Quando utilizzate degli avvolitori di cavo, srotolate sempre completenessl'avvolitore.

ISTRUZIONI DI SICUREZZA

SUPPLEMENTARI.

• NON SPRUZZARE MAI CONTROL LE PERSONE -Non si deve mai suntare l'uglio della pistola in direzione di persono o animali. Non permettere mai allo spruzzo diVenire a diretto contatto con la pelle.
• PUNTO DI INFIAMMABILITA' - Questa pistola a spruzzo non deve mai essere utilizzata per spruzzare su vernici e solventi infi ammabili con un punto di infi ammabilità inferiore ai 32^ .
• VENTILAZIONE - Assicurarsi che nella zona di lavoro vi sia sempre un'adeguata ventilazione durante lo spruzzo.
• UGELLO A CESTINO - Durante l'utilizzo tenere sempre montato l'ugello di spruzzo a cestino.
• TENETE IN CONSIDERAZIONE L'AMBIENTE DELLA ZONA DI LAVORO - Non utilizzate mai la pistola a spruzzo laddove vi sua rischio d'incendio o di esplsoione.
• SIATE CONSAPEVOLI DI OGNI TIPO DI PERICOLO

• Siate consapevoli di qualsiasi pericololo proveniente dal prodotto spruzzato e consultate leindicazioni riportate sul recipiente o le informazioni fornite dal produttore.

• NON SPRUZZATE - Non spruzzate alcun prodotto per il quale non siate a conoscenza del pericolo.

• UTILIZZATE UNA PROTEZIONE PER GLI OCCHI - Utilizzate sempre una appropriata protezione per gli occhi,osi da evitare i vapori o i fumi pericolosi.
• PORTARE UNA MASCHERA - Non utilizzate mai una pistola a spruzzoswana portare una maschera.
• PROTEGGETE IL VOSTRO UDITO - Portate delle protezioni anti-rumore, se il rumore della pressione dovesse superare gli 85 dB(A).
• ESEGUIDE UNA CORRETTA MANUTENZIONE -Tenete ben pulita la pistola a spruzzo, i recipienti delle vernici e gli ugelli. Non pulire utilizzato liquidi inflammabili il cui punto di infiammabilità sa inferiore ai 32^ . Controllate periodicamente il cavo di alimentazione e, nel caso in cui fosse danneggiato, fatelo sostituire da una persona quali cata.
• FIAMMA NUDA - Non spruzzate mai in prossità di una fiamma nuda odi una fammella di un'apparecchiatura.
  SIGARETTA - Non si deve mai fumare durante la nebulizzazione.
  DILUIZIONE - Leggete sempre le raccomandazioni o istruzioni di diluzione della vernice rilasciate dal produttore prima di utilizzato la vernice o qualsiasi altri prodotto.
• STACCATE L'INTERRUPTORE DI ALIMENTAZIONE
• Staccate sempre l'interruttore di alimentazione quando riempite il recipiente di vernice o quando pulite la pistola.
• SPEGNETE L'APPARECCHIO QUANDO NON SPRUZZATE - Evitare di far funzionare l'apparecchio per qualsiasti lasso di tempo con la manopola di regolazione del fl usso complètamente chiusa.

Non ci riterre mo responsabili di eventuali di danni provenienti dall'utilizzo di sostanzare inappropriate o di vernici che non sono state e correttamente, e di qualsiasi pericolo per la. te proveniente da una mancanza di ventilazio

SPEGNETE IMMEDIATEAMENTE LA PISTOLA ASPRUZZO:

• in caso d'interruzione di tensione o di danneggiamento della spina o del cavo.
• in caso di interrupttre difettioso.
• in caso di fumo o di odore d'isolamento bruciato.

ISTRUZIONI PERL 'USO

PREPARAZIONE

B

Non utilizzare vernici o rivestimenti murali granulosi, poiché si potrebbe otturare l'ugello di spruzzo.

Per ottener il risultato migliorie, è importante che, prima di utilizzare la pistola a spruzzo, si prepara la superficie da spruzzare e si diluasca la vernice fino ad ottenere la giusta viscosità. Assicuratevi sempre che le superfici ci da spruzzare siano pulite e privile di polvere, sporcia zia grasso. Assicuratevi di aver coperto le zone che non si voglioni spruzzare, utilizzato un nastro adesivo di buona qualità. La vernice o il liquido da spruzzare deve essere ben miscelato, proprio di grumi o di altre particelle. Molte sostanze possono essere

spruzzate con la vostra pistola, ma bisognerà sempre seguire le istruzioni del produttore prima di acquistare una determinata vernice.

DILUIZIONE

Non dimenticare mai di scollegare l'apparecchio prima di riempire il recipiente di vernice da spruzzare.

La maggior parte delle vernici vengono vendute pronte per essere utilizzate con il pennello e devono essere diluite prima di essere utilizzate a spruzzo. Seguite le raccomandazioni del produttore per la diluzione della vernice da utilizzato con una pistola a spruzzo. La tazza di misurazione della viscità vi aiuterà a determinare la viscità adatta per la vernice che avete deciso di utilizzato. Per determinare la giusta viscità, riempite la tazza fi no al bordo con della vernice. Misurate il tempo necessario perché la tazza si svuoti di nuovo nella latta. La tabella sottostante indica i tempi di scolo per i diversi tipi di materiale.

Vernici di plastica e latex 24-28 secondi

Vernici a base d'acqua 20-25 secondi

Primer 24-28 secondi

Vernici trasparenti 20-25 secondi

Vernici ad olio 18-22 secondi

Vernici a smalto 18-22 secondi

Vernici d'alluminio 22-25 secondi

Sottosmalto impermeabilizzante per auto

Impermeabilizzanti per il legno 28-35 secondi

Preservanti del legno non serve diluzione

Coloranti del legno non serve diluzione

Se la vernice impiega più tempo del dovuto a scolare alla tazza, sare necessaria un'ulteriore diluzione. Introdurre e miscelare una piccola quantità del diluente indicato eutilizzare la prova di viscosità fino ad ottenere la corretta consistenza. Alcuni prodotti spruzzabili contengono particelle e grumi. Questi materiali devono essere fi Itrati prima di riempire il contentatore di vernice.

NEBULIZZAZIONE

Riempire il recipiente con la vernice correttamente diluita e fi Itrata. Collegare la pistola alla presa di alimentazione. Orientare la pistola su un pezzo di scarto e premere il grilletto fi no ad ottenerare la nebulizzazione della vernice. Regolare il regolatore di fl usso ② fi no ad ottenere l'erogazione di vernice nebulizzata desiderata.

TECNICHE DI NEBULIZZAZIONE

Per ottener il risultato migliorie, tenete la vostra pistola allo stesso livello e sempre parallela alla superfi cie. Tenete l'uglio a 25-30cm alla superfi cie e nebulizzate in maniera uniforme da una parte all'altra e dal basso in alto. Non nebulizzate da un'angolazione, perché ciò causerà delle sbavature di vernice sulla superfi cie. Utilizzate la pistola con movimenti regolari e costanti. Per verniciare grandi superfi ci, utilizzate una forma di nebulizzazione incrociata come indicate qui sotto.

Non azionare o interrompere mai lo spruzzo nelle si sta puntando alla superfi cie da nebulizzare. Controllate sempre la velocità di movimento della pistola. Un movimento rapido sulla superfi cie darà uno strato sottile e un movimento lento darà uno strato spesso. Applicate un solo strato alla volta. Se si ritiene necessario applicare uno strato supplementare, assicuratévi di osservare il tempo di asciugatura raccomandato dal produttore prima di applicare un secondo strato. Quando nebulizzate su delle piccole superfi ci, regolate l'erogazione con un piccolo fl usso. Ciò eviterà di utilizzato troppa vernice e di eseguire una nebulizzazione eccessiva. Se vi è possibile, evitate di fermarvi e ripartire durante la nebulizzazione di un oggetto. Ciò può portare ad un'applicazione insuffi ciente o eccessiva di vernice. Non inclinate mai la pistolaapiùdi45°.

PULIZIA E MANUTENZIONE

Non dimenticate mai di scollegare l'apparecchio prima di pulire la pistola nebulizzatrice o il recipiente della vernice.

E' essenziale eseguire una buona pulizia della pistola nebulizzatrice死后ologi utilizzato. La mancata pulizia causerà un otturazione e l'apparecchio non funzionera quando lo riutilzerete. La garanzia non risponde sulla pulizia di un nebulizzatore che non è stato ben pulito dall'utente.

Dopo agli utilizzato, procedete nel seguente modo:

1. svuotare tutto il materiale rimasto nel recipiente della vernice.
2. pulire bene il recipiente della vernice con il diluente che è stato utilizzato.
3. versare una certa quantità di diluente nel recipiente della vernice e nebulizzare con la pistola fi no alla fuoriuscita dall'ugello di diluente pulito.
4. pulire bene il tubo di aspirazione della vernice e il relativivo fi Itro utilizzato del diluente.
5. pulire il cestino e l'ugello e gettare qualsiasi alto scarto o vernice rimasta.

RISOLUZIONE DEI GUASTI

Il motore fa un ronzio ma non spruzione o fa una nebulizzazione irregularare.

1. Testa rotativa consumata Sostituire la testa rotativa
2. Il tubo di aspirazione non si trova nella giusta posizione. Risistemare il tubo di aspirazione
3. Il tubo di aspirazione è otturato Pulire con del diluente
4. L'ugello è otturato Pulire l'ugello
5. Il fi Itro è otturato
   Pulire con del diluente
6. La manopola necessita di essere regolata Regolarla

La nebulizzazione non è buona.

1. La regolazione del volume non è corretta Regolarla
2. La vernice è troppo densa Verifi care la viscosa della vernice

C'è troppa vernice.

1. La pistola non è pulita o lubrifi cata, e il pistone resta quando bloccato nel cilindro
   Smontare la pistola e pulirla con del diluente.
2. C'troppa vernice.

Regolare il fl usso in senso orario per ridurre la bulizzazione.

Due strati sottili sono migliorari di un solo strato più spesso.
3. Viscosità non suffi ciente Verifi care la viscosità

Il motore è più rumoroso del solito.

1. Il nebulizzatore non è pulito o lubrifi cato, e il pistone è quindi bloccato nel cilindro

Smontare la pistola e pulire con del diluente.

Assenza di nebulizzazione, assenza di rumore.

1. Mancanza di elettricità
   Verificare l'alimentazione elettrica.

Il rumore di funzionamento è anomalo.

1. La regolazione del fl usso non è corretta Regolarla di nuovo.
2. Non c'ere vernice sufficiente nel recipiente e quindi viene aspirata dell'aria Aggiungere della vernice.
3. Non si diluisce come si deve e il materiale non passa completamente nel tubo di aspirazione. Verifi care il tubo di aspirazione e il livello di visciotta.

Aspetto di "buccia d'arancio".

1. on si sta utilizzato il giusto solvente. Utilizzare il giusto solvente.
2. La pistola è troppo lontana alla superficie Tenere la pistola più vicina all'oggetto.
3. La vernice è troppo densa Diluire la vernice.

MANUTENZIONE

La macchina non deve essere molto tensione quando si eseguono le operazioni di manutenzione alle parti meccaniche.

Le macchine della ditta SBM Group sono state concepite per funzionare correttamente a lungo con una minima richiesta di manutenzione. Una frequente pulizia e l'uso correto augmenteranno la longevit della nostra macchina.

Pulizia

Pulire frequentlymente la scocca della macchina con un panno morbido, preferibilmente après anni utilizzato. Le aperture di ventilazione devono essere libero da polvere e sporco.

Utilizzare un panno morbido imbevuto di una soluzione di acqua e sapone in caso di sporco ostinato. Non utilizzato solventi come benzina, alcohol, ammoniaca, ecc. poich risultano dannosi per le parti in plastica.

Anomalie

In caso si riscontrassero anomalie, per esempio causate dall'usura di una parte, contattare il proprio distributore locale SBM Group.

Alla fi ne di quello manuale troverete uno schema con le parti di ricambio che possono essere ordinate.

AMBIENTE

La macchina viene fornita in un imballaggio resistente per evitare cheessa venga danneggiata durante iltrasporto.L'imballaggio costituito di materiali riciclabili laddove possible e pertanto Vi preghiamo di riciclare tali parti.Vi chiediamo gentilmente di portare le macchine usate che vanno sostuite ad un distributore SBM Group. Quest' ultimo provveder al loro riciclaggio.

GARANZIA

Leggere la sCHEDULE di garanzia situata alla fi ne del manuale d'uso perle condizioni di garanzia.

Nederlands

Elektrische verfspuit

DE NUMMERS IN DE VOLGENDE TEKST CORRESPONDEREN MET DE AFBEELDINGEN OP PAG.2.

IT DICHIARAZIONE DI CONFORMITA

Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+ A1+A2, in base alle prescrizioni delle direttive 2006/42/CEE, 2006/95/CEE, 2004/108/CEE.

RUMOROSITA/VIBRAZIONE Misurato in conformità al EN 50 144 il livello di pressione acustica di quello utensile è <83 dB(A) ed il livello di potenza acustica è <96 dB(A) (deviazione standard: 3 dB), e la vibrazione è <0.1 m/s² (metodo mano-braccio).

NL CONFORMITEITSVERKLARING

UA 3ABA IPO BIIDIOBIDHICTb

Mn 3 NOBHO BIDNOIBaJIbHICIe 3aRbIeMo, 0c cnpaBXHH Bpi6 BiNOBiJaE HAcTyNHm CtaHapTAM i HopMaTHBHM DOKyMeHTam: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+ A1+A2 -3riJHo i3 npabuIamn: 2006/42/EEC, 2006/95/ EEC, 2004/108/EEC.

IbIP3a pe3yntbTaTAMn BmipB iINIOBIDHO EN50 144 pBeHb 3ByKOBO rCKy daHOro npICPTPO cTahOBnTB < 83 A),pBeHb yMycTahOBnTB < 96 AB), Biopaui pIBHa < 0.1M /c^2

Gli apparecchi elettrici vecchi sono materiali pregiati, non rientrano nei normali rifiuti domestici! Preghiamo quindi i gentili clienti di contribuire alla salvaguardia dell'ambiente e delle risorse e di conseigner le presente apparecchio ai centri di raccolta competenti, qualora siano presenti sul territorio

NL RICHTLIJNEN VOOR MILIEUBESCHERMING

Gebrukke elektronische apparaten horen nicht thuis in het huisafval!
