BFP280 - Spray di vernice Bort - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pistola elettrica a spruzzo senza aria (airless)
Marca	Bort
Modello	BFP280
Alimentazione	230 V ~ 50 Hz
Potenza assorbita	280 W
Portata massima dell'ugello	240 g/min
Capacità del serbatoio	700 ml
Peso	1,38 kg
Isolamento	Doppio isolamento (norma EN50144)
Livello di pressione sonora	< 82,87 dB(A)
Livello di potenza sonora	< 95,87 dB(A)
Vibrazione (metodo mano-braccio)	< 1,13 m/s²
Tipo di ugello	Ugello a cestello
Caratteristiche principali	Regolazione della portata, interruttore a grilletto, impugnatura ergonomica
Utilizzo consigliato	Pitture e vernici diluibili, esclusione delle vernici strutturate
Necessità di diluizione	Sì, la maggior parte delle pitture devono essere diluite (vedere tabella di viscosità)
Manutenzione	Pulizia dopo ogni utilizzo con il diluente appropriato
Principali precauzioni di sicurezza	Non puntare verso persone, utilizzare protezione oculare e maschera, non spruzzare vicino a fiamme libere
Garanzia	Consultare il certificato di garanzia fornito

Domande frequenti - BFP280 Bort

Come diluire correttamente la pittura per la pistola BFP280?

Utilizzare il misurino dosatore fornito (tazza di viscosità). Riempirlo di pittura e misurare il tempo di scorrimento. Ad esempio, una pittura al lattice deve scorrere in 24-28 secondi. Se è troppo lungo, aggiungere diluente adatto in piccole quantità e testare di nuovo.

Perché la mia pistola non spruzza mentre il motore è in funzione?

Diverse cause possibili: l'ugello è ostruito, il filtro è sporco o il tubo di aspirazione non è nella pittura. Pulire l'ugello e il filtro con diluente e verificare la posizione del tubo.

Qual è la distanza ideale tra l'ugello e la superficie da verniciare?

Mantenere una distanza di 25-30 cm tra l'ugello e la superficie. Tenere la pistola parallela alla superficie ed eseguire movimenti regolari di va e vieni.

Come pulire la pistola dopo l'uso?

Scollegare sempre l'apparecchio. Svuotare il serbatoio, pulirlo con il diluente appropriato, quindi spruzzare diluente fino a quando esce pulito dall'ugello. Pulire anche il tubo di aspirazione, il filtro e l'ugello.

Cosa fare se la pittura forma un aspetto 'buccia d'arancia'?

Ciò può derivare da un solvente sbagliato, una pittura troppo densa o una distanza eccessiva. Utilizzare il solvente corretto, diluire la pittura e avvicinare la pistola alla superficie.

Posso spruzzare pitture infiammabili?

No, non utilizzare mai questa pistola con pitture o solventi con punto di infiammabilità inferiore a 32 °C. Assicurare una ventilazione sufficiente ed evitare fiamme o sigarette durante l'uso.

Come regolare la portata della pittura?

Utilizzare il comando di portata situato sulla pistola (contrassegno ② nel manuale). Ruotarlo per regolare il flusso: una portata più bassa per superfici piccole, più alta per superfici grandi.

Quali tipi di pittura posso utilizzare?

Questa pistola è adatta per pitture a base d'acqua, a olio, vernici, laccature e primer, a condizione che siano diluiti alla giusta viscosità. Evitare rivestimenti strutturati o pitture dense non diluibili.

Il motore fa più rumore del solito, cosa fare?

Un rumore anomalo può indicare che il pistone è incollato a causa di pittura secca. Scollegare l'apparecchio, smontare il pistone e pulirlo con diluente. Assicurarsi anche che la regolazione della portata non sia troppo alta.

Come evitare colature sulla superficie verniciata?

Applicare strati sottili e regolari. Se la portata è troppo alta, ridurla. Non spruzzare in angolo, mantenere la pistola perpendicolare alla superficie. Due strati sottili sono meglio di uno spesso.

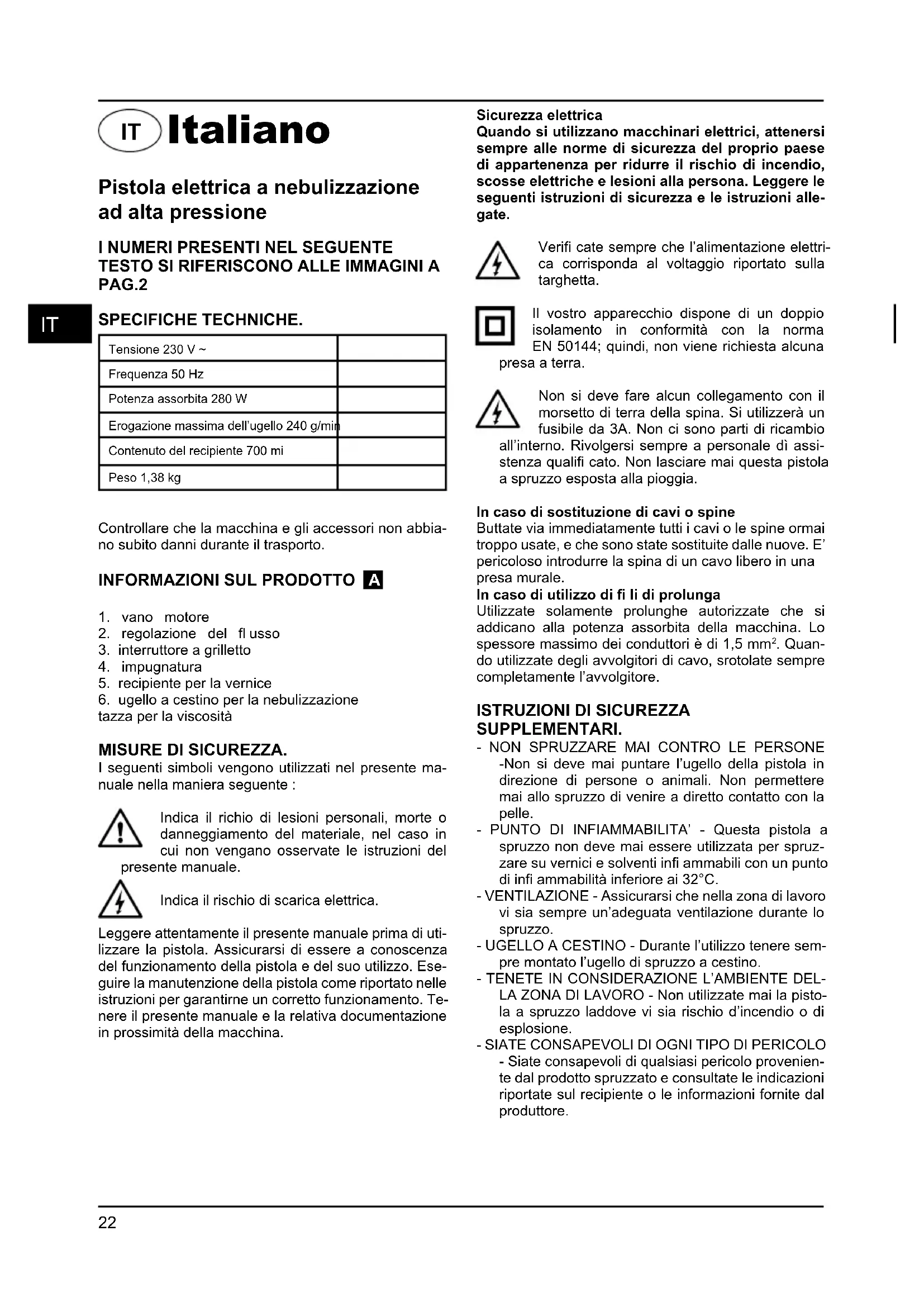

MANUALE UTENTE BFP280 Bort

Pistola elettrica a nebulizzazione ad alta pressione

I NUMERI PRESENTI NEL SEGUENTE TESTO SI RIFERISCONO ALLE IMMAGINI A PAG.2

IT

Tensione 230 V ~
Frequenza 50 Hz
Potenza assorbita 280 W
Erogazione massima dell'ugello 240 g/min
Containuto del recipiente 700 mi
Peso 1,38 kg

Controllare che la macchina e gli accessori non abbiano subito danni durante il trasporto.

INFORMAZIONI SUL PRODOTTO A

1. vano motore
2. regolazione del flusso
3. interrupture a grilletto
4. impugnatura
5. recipienteper la vernice
6. ugello a cestino per la nebulizzazione tazza per la viscità

MISURE DI SICUREZZA.

I seguenti symboli vengono utilizzati nel presente manuale nella maniera seguente :

Indica il richio di lesioni personali, morte o danneggiamento del materiale, nel caso in cui non vengano osservate le istruzioni del nte manuale.

Indica il rischio di scarica elettrica.

Leggere attentamente il presente manuale prima di utilizzare la pistola. Assicurarsi di essere a conoscenza del funzionamento della pistola e del suo utilizzo. Eseguire la manutenzione della pistola come riportato nelle istruzioni per garantirne un corretto funzionamento. Tenere il presente manuale e la relativa documentazione in prossimità della macchina.

Sicurezza elettrica

Quando si utilizzato macchinari elettrici, attenerisi sempre alle norme di sicurezza del proprio paese di apparatenza per ridurre il rischio di incendio, scosse elettriche e lesioni alla persona. Leggere le seguenti istruzioni di sicurezza e le istruzioni allegate.

Verifi cate sempre che l'alimentazione elettrica corrisponda al voltaggio riportato sulla targhetto.

Il vostro apparecchio dispone di un doppio isolamento in conformità con la norma EN 50144; quando, non viene richiesta alcuna a terra.

Non si deve fare alcun collegamento con il morsetto di terra della spina. Si utilizzera un fusabile da 3A. Non ci sono parti di ricambio

all'interno. Rivilgersi sempre a personale di assistenza qualificato. Non lasciare mai esta pistola a spruzzo esposta alla pioggia.

In caso di sostituzione di cavi o spine

Buttate via immediatamente tutti i cavi o le spine ormai troppo usate, e che sono state sostituite dalle nuove. E' pericoloso introdurre la spina di un cavo libero in una presa murale.

In caso di utilizzo di fi li di prolunga

Utilizzate solamente prolonghe autorizzate che si addicano alla potenza assorbita della macchina. Lo spessore massimo dei conduttori è di 1,5mm^2 . Quando utilizzate degli avvolgitori di cavo, srotolate sempre completenessl'avvolgatore.

ISTRUZIONI DI SICUREZZA SUPPLEMENTARI.

• NON SPRUZZARE MAI CONTROL LE PERSONE -Non si deve mai suntare l'uglio della pistola in direzione di persono o animali. Non permettere mai allo spruzzo diVenire a diretto contatto con la pelle.
• PUNTO DI INFIAMMABILITA' - Questa pistola a spruzzo non deve mai essere utilizzata per spruzzare su vernici e solventi infi ammabili con un punto di infi ammabilità inferiore ai 32^ .
• VENTILAZIONE - Assicurarsi che nella zona di lavoro vi sia sempre un'adeguata ventilazione durante lo spruzzo.
• UGELLO A CESTINO - Durante l'utilizzo tenere sempre montato l'ugello di spruzzo a cestino.
• TENETE IN CONSIDERAZIONE L'AMBIENTE DELLA ZONA DI LAVORO - Non utilizzate mai la pistola a spruzzo laddove vi sua rischio d'incendio o di esplsoione.
• SIATE CONSAPEVOLI DI OGNI TIPO DI PERICOLO

• Siate consapevoli di qualsiasi pericolo proveniente dal prodotto spruzzato e consultate leindicazioni riportate sul recipiente o le informazioni fornite dal produttore.

• NON SPRUZZATE - Non spruzzate alcun prodotto per il quale non siate a conoscenza del pericolo.

• UTILIZZATE UNA PROTEZIONE PER GLI OCCHI -Utilizzate sempre una appropriata protezione per gli occhi,osi da evitare i vapori o i fumi pericolosi.
• PORTARE UNA MASCHERA - Nonutilizzate mai una pistola aspruzzo senza portare una maschera.
• PROTEGGETE IL VOSTRO UDITO - Portate delle protezioni anti-rumore, se il rumore della pressione dovesse superare gli 85 dB(A).
• ESEGUITE UNA CORRETTA MANUTENZIONE -Tenete ben pulita la pistola a spruzzo, i recipienti delle vernici e gli ugelli. Non pulire utilizzato liquidi inflammabili il cui punto di inflammabilità sa inferiore ai 32^ . Controllate periodicamente il cavo di alimentazione e, nel caso in cui fosse danneggiato, fatalo sostituire da una persona quali cata.
• FIAMMA NUDA - Non spruzzate mai in prossità di una fiamma nuda odi una fiammella di un'apparecchiatura.
  SIGARETTA - Non si deve mai fumare durante la nebulizzazione.
  DILUIZIONE - Leggete sempre le raccomandazioni o istruzioni di diluzione della vernice rilasciate dal produttore prima di utilizzato la vernice o qualiasiismo.
  altro prodotto.
• STACCATE L'INTERRUPTIREDI ALIMENTAZIONE - Staccate sempre l'interruttore di alimentazione quando riempite il recipiente di vernice o quando pulite la pistola.
• SPEGNETE L'APPARECCHIO QUANDO NON SPRUZZATE - Evitare di far funzionare l'apparecchio per qualsiasti lasso di tempo con la manopola di regolazione del fl usso completenesschiusa.

Non ci riterremo responsabili di eventuali danni provenienti dall'utilizzo di sostanze inappropriate o di vernici che non sono state

diluite correttamente, e di qualsiasi pericolo per la salute proveniente da una mancanza di ventilazione.

SPEGNETE IMMEDIATEAMENTE LA PISTOLA ASPRUZZO:

• in caso d'interruzione di tensione o di danneggiamento della spina o del cavo.
• in caso di interruptore difettoso.
• in caso di fumo o di odore d'isolamento bruciato.

ISTRUZIONI PERL USO PREPARAZIONE

Nonutilizzare vernici orivestimenti murali granulosi, poiché si potrebbe otturare l'ugello di spruzzo.

Per ottener il risultato migliorie, è importante che, prima di utilizzare la pistola a spruzzo, si prepara la superficie da spruzzare e si diluisce la vernice fino ad ottenera la giusta viscosità. Assicuratevi sempre che le superfi ci da spruzzare siano pulite e privile di polvere, sporcizia e grasso. Assicuratevi di aver coperto le zone che non si voglioni spruzzare, utilizzato un nastro adesivo di buona qualità. La vernice o il liquido da spruzzare deve essere ben miscelato, privo di grumi o di altre particelle. Molte sostanze possono essere

spruzzate con la vostra pistola, ma bisognerà sempre seguire le istruzioni del produttore prima di acquistare una determinata vernice.

DILUIZIONE

Non dimenticare mai di scollegare l'apparecchio prima di riempire il recipiente di vernice da spruzzare.

La maggior parte delle vernici vengono vendute pronte per essere utilizzate con il pennello e devono essere diluite prima di essere utilizzate a spruzzo. Seguite le raccomandazioni del produttore per la diluzione della vernice da utilizzato con una pistola a spruzzo. La tazza di misurazione della viscosità vi aiuterà a determinare la viscosità adatta per la vernice che avete deciso di utilizzato. Per determinare la giusta viscosità, riempite la tazza fi no al bordo con della vernice. Misurate il tempo necessario perché la tazza si svuoti di nuovo nella latta. La tabella sostostante indica i tempi di scolo per i diversi tipi di materiale.

Vernici di plastica e latex 24-28 secondi

Vernici a base d'acqua 20-25 secondi

Primer 24-28 secondi

Vernici trasparenti 20-25 secondi

Vernici ad olio 18-22 secondi

Vernici a smalto 18-22 secondi

Vernici d'alluminio 22-25 secondi

Sottosmalto impermeabilizzante per auto

Impermeabilizzanti per il legno 28-35 secondi

Preservanti del legno non serve diluzione

Coloranti del legno non serve diluzione

Se la vernice impiega più tempo del dovuto a scolare dalla tazza, sare necessaria un'ulteriore diluizione. Introdurre e miscelare una piccola quantità del diluente indicato eutilizzare la prova di viscosità fino ad ottenera la corretta consistenza. Alcuni prodotti spruzzabili contengono particelle e grumi. Questi materiali devono essere fi ltrati prima di riempire il contentatore di vernice.

NEBULIZZAZIONE C

Riempire il recipiente con la vernice correttamente diluita e fi Itrata. Collegare la pistola alla presa di alimentazione. Orientare la pistola su un pezzo di scarto e premere il grilletto fi no ad ottenere la nebulizzazione della vernice. Regolare il regolatore di fl usso ② fi no ad ottenere l'erogazione di vernice nebulizzata desiderata.

TECNICHE DI NEBULIZAZIONE D

IT

Per ottener il risultato migliorie, tenete la vostra pistola allo stesso livello e sempre parallela alla superfi cie. Tenete l'ugello a 25-30cm alla superfi cie e nebulizzate in maniera uniforme da una parte all'altra e dal basso in alto. Non nebulizzate da un'angolazione, perché ciò causera delle sbavature di vernice sulla superfi cie. Utilizzate la pistola con movimenti regolari e costanti. Per verniciare grande superifi ci, utilizzato una forma di nebulizzazione incrociata come indicato qui sotto.

E

Non azionare o interrompere mai lo spruzzo nelle si sta puntando alla superfi cie da nebulizzare. Controllate sempre la velocità di movimento della pistola. Un movimento rapido sulla superfi cie darà uno strato sottile e un movimento lento darà uno strato spesso. Applicate un solo strato alla volta. Se si ritiene necessario applicare uno strato supplementare, assicuratévi di osservare il tempo di asciugatura raccommando dal produttore prima di applicare un secondo strato. Quando nebulizzate su delle piccole superfi ci, regolate l'erogazione con un piccolo fl usso. Cio eviterà di utilizzato troppa vernice e di eseguire una nebulizzazione eccessiva. Se vi è possibile, evitate di fermarvi e ripartire durante la nebulizzazione di un oggetto. Cio può portare ad un'applicazione insuffi ciente o eccessiva di vernice. Non inclinate mai la pistolaapiudi45°.

PULIZIA E MANUTENZIONE

Non dimenticate mai di scollegare l'apparecchio prima di pulire la pistola nebulizzatrice o il recipiente della vernice.

E' essenziale eseguire una buona pulizia della pistola nebulizzatrice après anni utilizzato. La mancata pulizia causera un otturazione e l'apparecchio non funzioni è quando lo riutilzerete. La garanzia non risponde sulla pulizia di un nebulizzatore che non è stato ben pulito dall'utente.

Dopo agli utilizzato, procedete nel seguente modo:

1. svuotare tutto il materiale rimasto nel recipiente della vernice.
2. pulire bene il recipiente della vernice con il diluente che è stato utilizzato.
3. versare una certa quantità di diluente nel recipiente della vernice e nebulizzare con la pistola fi no alla fuoriuscita dall'uglio di diluente pulito.
4. pulire bene il tubo di aspirazione della vernice e il relativo fi Itro utilizzando del diluente.
5. pulire il cestino e l'ugello e gettare qualsiasi alto scarto o vernice rimasta.

RISOLUZIONE DEI GUASTI

Il motore fa un ronzio ma non spruzza o fa una nebulizzazione irregolare.

1. Testa rotativa consumata
   Sostituire la testa rotativa
2. Il tubo di aspirazione non si trova nella giusta posizione.

Risistemare il tubo di aspirazione

1. Il tubo di aspirazione è otturato

Pulire con del diluente

1. L'ugello è otturato

Pulire I'ugello

1. Il fi tloTre o otturato
   Pulire con del diluente
2. La manopola necessita di essere regolata Regolarla

La nebulizzazione non è buona.

1. La regolazione del volume non è corretta Regolarla
2. La vernice è troppo densa Verifi care la viscità della vernice

C'troppa vernice.

1. La pistola non è pulita o lubrifi cata, e il pistone resta quando bloccato nel cilindro Smontare la pistola e pulirla con del diluente.
2. C'è troppa vernice. Regolare il fl usso in senso orario per ridurre la nebulizzazione.

Due strati sottili sono migliori di un solo strato più spesso.
3. Viscosità non suffi ciente Verifi care la viscosità

Il motore è più rumoroso del solito.

1. Il nebulizzatore non è pulito o lubrifi cato, e il pistone è quindi bloccato nel cilindro Smontare la pistola e pulire con del diluente.

Assenza di nebulizzazione, assenza di rumore.

1. Mancanza di elettricità Verifi care l'alimentazione elettrica.

Il rumore di funzionamento è anomalo.

1. La regolazione del fl usso non è corretta Regolarla di nuovo.
2. Non c'è vernice sufficiente nel recipiente e quando viene aspirata dell'aria Aggiungere della vernice.
3. Non si diluisce come si deve e il materiale non passa completamente nel tubo di aspirazione. Verifi care il tubo di aspirazione e il livello di viscosità.

Aspetto di "buccia d'arancio".

1. on si sta utilizzato il giusto solvente. Utilizzare il giusto solvente.
2. La pistola è troppo lontana alla superficie Tenere la pistola più vicina all'oggetto.
3. La vernice è troppo densa. Diluire la vernice.

MANUTENZIONE

La macchina non deve essere molto tensione quando si eseguono le operazioni di manutenzione alle parti meccaniche.

Le macchine della ditta SBM Group sono state concepite per funzionare correttamente a lungo con una minima richiesta di manutenzione. Una frequente pulizia e l'uso corretto augmenteranno la longevit della nostra macchina.

Pulizia

Pulire frequentlymente la scocca della macchina con un panno morbido, preferibilmente après anni utilizzato. Le aperture di ventilazione devono essere libero da polvere e sporco.

Utilizzare un panno morbido imbevuto di una soluzione di acqua e sapone in caso di sporco ostinato. Non utilizzato solventi come benzina, alcohol, ammoniaica, ecc. poich risultano dannosi per le parti in plastica.

Anomalie

In caso si riscontrassero anomalie, per esempio causate dall'usura di una parte, contattare il proprio distributore locale SBM Group.

Alla fi ne di quello manuale troverete uno schema con le parti di ricambio che possono essere ordinate.

AMBIENTE

La macchinaiene fornita in un imballaggio resistente per evitare cheessa venga danneggiata durante iltrasporto.L'imballaggio costituito di materiali riciclabili laddove possibile e pertanto Vi preghiamo di riciclare tali parti.Vi chiediamo gentilmente di portare le macchine usate che vanno sostuite ad un distributore SBM Group. Quest' ultimo provveder al loro riciclaggio.

GARANZIA

Leggere la schedai garanzia situata alla fi ne del manuale d'uso perle condizioni di garanzia.
