Tuotetyyppi	Sähkökäyttöinen ilmaton ruiskupistooli (airless)
Merkki	Bort
Malli	BFP280
Virtalähde	230 V ~ 50 Hz
Tehonkulutus	280 W
Suuttimen enimmäisvirtaus	240 g/min
Säiliön tilavuus	700 ml
Paino	1,38 kg
Eristys	Kaksoiseristys (EN50144-standardi)
Äänenpainetaso	< 82,87 dB(A)
Äänitehotaso	< 95,87 dB(A)
Tärinä (käsi-varsi-menetelmä)	< 1,13 m/s²
Suuttimen tyyppi	Korisuutin
Tärkeimmät ominaisuudet	Säädettävä virtauksen säätö, liipaisinkytkin, ergonominen kahva
Suositeltu käyttö	Ohennettavat maalit ja lakat, teksturoidut pinnoitteet pois lukien
Ohentamisen tarve	Kyllä, useimmat maalit on ohennettava (katso viskositeettitaulukko)
Huolto	Puhdistus jokaisen käytön jälkeen sopivalla ohenteella
Tärkeimmät turvatoimet	Älä suuntaa ihmisiin, käytä silmäsuojaa ja hengityssuojainta, älä ruiskuta avotulen lähellä
Takuu	Katso mukana toimitettua takuutodistusta

Usein kysytyt kysymykset - BFP280 Bort

Kuinka ohentaa maali oikein BFP280-pistoolille?

Käytä mukana toimitettua mittakuppia (viskositeettikuppi). Täytä se maalilla ja mittaa valumisaika. Esimerkiksi lateksimaalin tulisi valua 24-28 sekunnissa. Jos se on liian pitkä, lisää sopivaa ohennetta pieninä määrinä ja testaa uudelleen.

Miksi pistoolini ei ruiskuta, vaikka moottori käy?

Useita mahdollisia syitä: suutin on tukossa, suodatin on likainen tai imuletku ei ole maalissa. Puhdista suutin ja suodatin ohenteella ja tarkista letkun asento.

Mikä on ihanteellinen etäisyys suuttimen ja maalattavan pinnan välillä?

Pidä 25–30 cm etäisyys suuttimen ja pinnan välillä. Pidä pistooli yhdensuuntaisena pinnan kanssa ja tee tasaisia edestakaisin liikkeitä.

Kuinka puhdistaa pistooli käytön jälkeen?

Irrota aina laite verkkovirrasta. Tyhjennä säiliö, puhdista se sopivalla ohenteella, sitten ruiskuta ohennetta, kunnes se tulee puhtaana suuttimesta. Puhdista myös imuletku, suodatin ja suutin.

Mitä tehdä, jos maali muodostaa appelsiininkuoren?

Tämä voi johtua väärästä liuottimesta, liian paksusta maalista tai liian suuresta etäisyydestä. Käytä oikeaa liuotinta, ohenna maalia ja tuo pistooli lähemmäs pintaa.

Voinko ruiskuttaa syttyviä maaleja?

Ei, älä koskaan käytä tätä pistoolia maalien tai liuottimien kanssa, joiden leimahduspiste on alle 32 °C. Varmista riittävä ilmanvaihto ja vältä avotulta tai tupakointia käytön aikana.

Kuinka säätää maalin virtausnopeutta?

Käytä pistoolissa olevaa virtauksen säätöä (merkintä ② ohjeessa). Kierrä sitä säätääksesi virtausta: pienempi virtaus pienille pinnoille, suurempi isoille.

Minkä tyyppisiä maaleja voin käyttää?

Tämä pistooli sopii vesiohenteisille, öljypohjaisille maaleille, lakoille, lakoille ja pohjamaaleille, kunhan ne on ohennettu oikeaan viskositeettiin. Vältä teksturoituja pinnoitteita ja paksuja, ohentamattomia maaleja.

Moottori pitää enemmän ääntä kuin tavallisesti, mitä tehdä?

Epänormaali ääni voi viitata siihen, että mäntä on juuttunut kuivuneen maalin takia. Irrota laite verkkovirrasta, pura mäntä ja puhdista se ohenteella. Varmista myös, ettei virtauksen säätö ole liian korkealla.

Kuinka välttää valumat maalatulla pinnalla?

Levitä ohuita ja tasaisia kerroksia. Jos virtaus on liian voimakas, vähennä sitä. Älä ruiskuta kulmassa, pidä pistooli kohtisuorassa pintaan nähden. Kaksi ohutta kerrosta on parempi kuin yksi paksu.

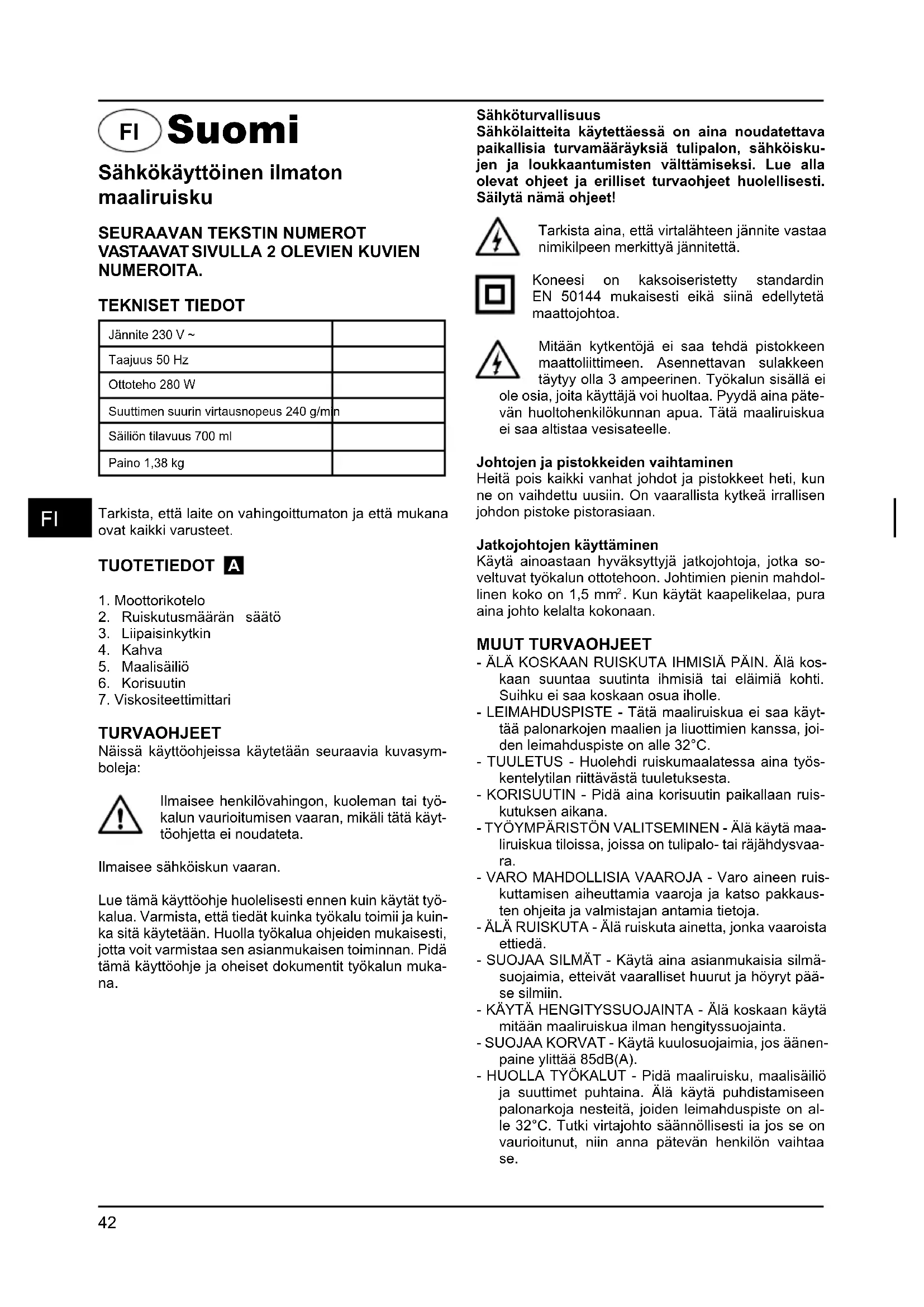

KÄYTTÖOHJE BFP280 Bort

Sahkokaytöinen ilmaton maaliruisku

SEURAAVAN TEKSTIN NUMEROT VASTAAVAT SIVULLA 2 OLEVIIEN KUVIEN NUMEROITA.

TEKNISET TIEDOT

Jännite 230 V ~
Taajuus 50 Hz
Ottoteho 280 W
Suuttimen suurin virtausnopeus 240 g/min
Säiliön tilavuus 700 ml
Paino 1,38 kg

FI

Tarkista, etta laite on vahingoittumaton ja etta mukana ovat kaikki varusteet.

TUOTETIEDOT A

1. Moottorikotelo
2. Ruiskutusmaarän saatö
3. Liipaisinkytkin
4. Kahva
5. Maalisäiliö
6. Korisuutin
7. Viskositeettimittari

TURVAOHJEET

Näissä käytöhjeissa käytetän seuraavia kuvasymboleja:

Ilmaisee henkilovahingon, kuoleman tai tyokalun vauroitumisen vaaran, mikali tata kayttoohjetta ei noudateta.

Ilmaisee sahköiskun vaaran.

Lue täm käyttoohje huolelisesti ennen kuin käytat tyokalua. Varmista, että tiedat kuinka tyokalu toimii ja kuinka sitä käytetäan. Huolla tyokalua ohjeiden mukaisesti, jotta voit varmistaa sen asianmukaisen toiminnan. Pidā täm käyttoohje ja oheiset dokumentit tyokalun mukana.

Sahkoturvallisuus

Sähkölaitteita käytettaessä on aina noudatettava paikallisia turvamaärayksiä tulipalon, sähköisku-jen ja loukkaantumisten valttamiseksi. Lue alla olevat ohjeet ja erilliset turvaohjeet huolellisesti. Sälytä nmä ohjeet!

Tarkista aina, etta virtalähteen jannite vastaa nimikilpeen merkittyä jannitetta.

Koneesi on kaksoiseristety standardin EN 50144 mukaisesti eikä siinä edellytetä maattojohtoa.

Mitaan kytkentojä ei saa tehdä pistokkeen in maattoliittimeen. Asennettavan sulakkeen in tāytyy olla 3 ampeerinen. Tyōkalun sisällä e i sia, joita käytäjä voi huoltaa. Pyydä aina patehuoltohenkilökunnan apua. Tàta maaliruiskua in a altistaa vésisateelle.

Johtoen ja pistokkeiden vaihtaminen

Heita pois kaikki vanhat johdot ja pistokkeet heti, kun ne on vaihdettu uusiin. On vaarallista kytkea irrallisen johdon pistoke pistorasiaan.

Jatkojohtojen kayttäminen

Käytä ainoastaan hyväksyttyja jatkojohtoja, jotka soveltuvat tyokalun ottotehoon. Johtimien pienin mahdolinen koko on 1,5 mm². Kun käytät kaapelikelaa, pura aina johto kelalta kokonaan.

MUUTURVAOHJEET

• ALKOSKAAN RUISKUTA IHMISIA PAIN. Alkaoskaan suuntaa suutinta ihmisia tai elaimia kohti. Suihku ei saa koskaan osua iholle.
• LEIMAHDUSPISTE - Tāta maaliruiskua ei saa käytä palonarkojen maalien ja liuottimien kanssa, joiden leimahduspiste on alle 32^ .
  -TUULETUS - Huolehdi ruiskumaalatessa aina työskentelytilan riittävästä tuuletuksesta.
• KORISUUTIN - Pidä aina korisuutin paikallaan ruiskutuksen aikana.
  -TYÖYMPARISTÖN VALITSEMINEN - Älä kaytã maaliruiskua tiloissa, joissa on tulipalo- tai rajahdysvaa-ra.
• VARO MAHDOLLISIA VAAROJA - Varo aineen ruiskuttamisen aiheuttamia vaaroja ja katso pakkausten ohjeita ja valmistajan antamia tietoja.
• ÄLÄ RUISKUTA - Älä ruiskuta ainetta, jonka vaaroista ettiedä.
• SUOJAA SILMAT - Käytä aina asianmukaisia silmasuojaimia, etteivät vaaralliset huurut ja hóryt pääse silmiin.
• KÄYTA HENGITYSSUOJAINTA - Älä koskaan käytä mitään maaliruskua ilman hengityssuojainta.
• SUOJAA KORVAT - Kayta kuulosuojaimia, jos aen-paine ylittaa 85dB(A).

• HUOLLA TYÖKALUT - Pidä maaliruisku, maalisäiliio ja suuttimet puhtaina. Älä kaytä puhdistamiseen palonarkoja nesteitä, joiden leimahduspiste on alle 32^ . Tutki virtajohto saannöllisesti ia jos se on vauroitunut, niin anna patevän henkilön vaihtaa se.

• AVOTULI - Älä koskaan ruiskumaalaa avotulen tai laitteen sytytsliekin lahellä.

• TUPAKOINTI - Älä koskaan tupakoi ruiskumaalates-sasi.
  OHENTAMINEN - Lue aina maalinvalmistajan ohennussuositukset ja -ohjeet ja ennen maalin tai muun aineen käytöä.
• KYTKE IRTI VERKKOVIRRASTA - Irrota maaliruisku aina verkkovirrasta kun taytata maalisaiiota tai puhdistat maaliruiskua.
• KYTKE VIRTA POIS, KUN ET RUISKUTA - Välta maaliruiskun käytöä silloin, kun virtausmaäransäadin on tãysin kiinni.

Emme ota mitään vastuuta sopimattomien aineiden tai vaärin ohennettujen maalien kayton aiheuttamista vahingoista tai puutteellisen tuuletuksen aiheuttamista terveysvaaroista.

KYTKE MAALIRUISKUN VIRTA POIS VÄLITTÖMÄSTI, JOS:

• Virtapistokkeessa tai -johdossa esiintyy katkos tai virtajohtoon vioittunut.
• Kytkin on vialinen.
• Havaitset palavasta eristeestä tulevaa savua tai Hajua.

KAYTTTO

VALMISTELUT B

Alä käytä rakenteisia maaleja tai pinnotteita, koska ne saattavat tukkia suuttimen.

Parhaan tuloksen saat valmistelemalla ruiskutettavan pinnan ja ohentamalla maalin oikeaan viskositeettiin ennen maaliruiskun kaytloa. Varmista aina, ettei ruiskutettavilla pinnoilla ole polyä, likaa tai oljya. Varmista myos, etta olet peittanyt alueet, joita ei ruiskuteta kaytamalla hyvalaatuista maalarinteppia. Ruiskutettavan maalin tai nesteen taytyy olla hyvin sekoitetu, eikä siinä saa olla kokkareita tai muita hiukkasia. Monia aineita voidaan ruiskuttaa maaliruiskulla, mutta tarkista aina valmistajan suositukset ennen maalin ostoa.

OHENTAMINEN

Muista aina irrottaa maaliruisku verkkovirrasta, ennen kuin taytataalisaiioon ruiskutettavaa ainetta.

Useimmat maalit toimitetaan valmiina sivellinmaalaamista varten ja niitta tarvitsee ohentaa ennen kuin ne soveltuvat maaliruiskulla ruiskutettavaksi. Noudata valmistajan ohennusohjeita ruiskumaalaukselle. Viskositeettikupin avulla voit märittä kaytettävän maalin oikean viskositeetin. Märritä oikea viskositeetti tāytämälla kuppi maalilla reunaan asti. Mittaa aika, joka kuluu kupin tyhjentymiseen. Alla olevassa taulukossa esitetäan suositetlujat erityppisille aineille.

Muovi- ja lateksimaalit 24-28 sekuntia

Vesiohenteisetmaalit 20-25 sekuntia

Pohjamaalit 24-28 sekuntia

Lakat 20-28 sekuntia

Öljymaalit 18-22 sekuntia

Emalimaalit 18-22 sekuntia

Alumiinimaalit 22-25 sekuntia

Auton alustamassat 25-35 sekuntia

Puun huokoslakat 28-35 sekuntia

Puunkyllästysaine Ei vaadi ohennusta

Petsi Ei vaadi ohennusta

Jos maali valuu suositeltua aikaa kauemmin, tarvitaan lisäohennusta. Sekoita maaliin pieni märä soveltuva ohennetta ja toista viskositeettitesti, kunnes oikea viskositeetti on saavutetu. Jotkin ruiskutettavat aineet sisältabvati hiukkasia ja kokkareita. Nämä aineet tätyssiivilöda ennen maalin täytöä maaliruiskun salioön.

RUISKUTTAMINEN C

Täytä maalisäiliö oikein ohennetulla ja siivilöidylla maalilla. Kytke maaliruisku verkkovirtaan. Suuntaa maaliruisku johonkin testikappaleeseen ja paina liipaisinkyt-kintä, kunnes maalia tulee suuttimesta. Säädäruiskutus-märän saädintä ② kunnes maaliruisku suihkuttaa vaaditun märän maialia.

RUISKUTUSTEKN IIKAT D

Parhaan tuloksen saat pitamalla maaliruiskun aina vaakatasossa ja kohtisurassa kasitetavaan pintaan nahden. Pida suutin 25-30 cm:n etaisyydella kasitetavastapinnasta ja ruiskuta tasaisesti sivulta toiselle tai yhaltalaas. Alrauiskuta kulmassa, koska se aiheuttaa maalin valumista. Kayta tasaisia likkeita. Kun ruiskutlaajoja alueita, kayta alla kuvattua edestakaisinkuviota.

E

Alä koskaan käynnistä tai pysäytä maaliruiskua sen ollessa suunnattuna käsitetvään pintaan. Ohjaa maaliruiskun liikkeen nopeutta tasaisesti. Noopea liike pinnalla johtaa ohueen maalikerrokseen ja hidas liike paksuun maalikerrokseen. Levita yksi kerros kerrallaan. Jos lisäkerroksia tarvitaan, varmista, etta noudat valmistajan suosituksia kuivumisajasta ennen toisen kerroksen levittämista. Kun riskutat pieniä alueta, pidä riskutusmaärän saatö pienellä. Nain valtyt käytämästa liikaa maalia. Välta käynnistamastä tai pysäytämastä maaliruiskua esinettä riskuttaessasi aina kun mahdollista. Se saattaa aiheuttaa liian ohuentai liian paksun maalipinnan. Alä kallista maaliruiskua enempää kuin 45^

PUHDISTUS JA HUOLTO

Muista aina kytkea maaliruiskun virta pois pälta ennen maaliruiskun tai maalisäiliön puhdistamista.

On tärkeä, etta maaliruisku puhdistetaan huolella jokaisen käytökerran jälkeen. Jos nain ei tehdä, seurauksena on tutoksia, ja voi olla ettei maaliruisku toimi silloin kun tarvitet sitä seuraavan kerran. Takuu ei ka-ta tyokalun puhdistusta, sos käytäja ei ole puhdistanut maaliruiskua asianmukaisesti.

Jokaisen käytökerran jälkeen:

1. Tyhjennä jäljelle jaanyt aine sailiosta.
2. Puhdistasaii houolellisesti maalin ohennukseen kaytetyllohenteella.
3. Kaada sāliön hieman ohennetta ja ruiskuta maali-ruiskun lápi, kunnes suuttimesta tulee vain puhdasta

ohennetta.

1. Puhdista maalin imuputki ja suodatin huolellisesti ohenteella.
2. Puhdista kori ja suutin ja poista mahdolliset roskat ja maalitahrat.

VIANETSINTÄ

Moottori surisee, mutta ei ruiskuta tai ruisku on epatasainen.

1. Kulunut pyörrekärki.
   Vaihda pyörrekärki
2. Imuputki on vaarssa asennossa.
   Säddä imuputken asentoa
3. Imuputki on sukossa.
   Puhdista ohenteella
4. Suutin on sukossa.
   Puhdistasuutin
5. Suodatin on sukossa.
   Puhdista ohenteella
6. Mārān saātöa on saādettāva.
   Saa

Suinkutus ei ole hyva.

1. Mārān saātö ei ole kohdallaan.
   Saa
2. Maali on liian paksua.
   Tarkista maalin viskositeetti

Liallinen ruiskutus.

1. Maaliruisku ei ole puhadas tai se ei ole kunnolla voideltu, joten manta on juuttunut sylinteriin.
   Pura maaliruisku ja puhdista ohenteella
2. Liikaa maalia.
   Pienennä ruiskutusta sātāmāllā ruiskutusmaarān saadintä myotāpāivaan.
   Kaksi ohutta maalikerrosta on parempi kuin yksi paksumpi kerros.
3. Lian matala viskositeetti.

I. Maaliruisku ei ole puhadas tai se ei ole kunnolla voideltu, joten manta on juuttunut sylinterin.

Pura maaliruisku ja puhdista ohenteella

Ei maalisuihkua, ei moottorin aantä.

I. Ei sahkooa

Tarkista virtalähde

Eytöäni ei kuulostaa oikealta.

1. Väärä märän säätö.

Säddä uudelleen

1. Säliössä ei ole tarpeksi maalia ja ruisku imee ilmaa.

Lisaa maalia sailioon

1. Maali ei ole ohentunut oikein tai se ei kulje kunnolla imuputken lapi.

Tarkista imuputki ja maalin viskositeetti

"Appelsinipinta", liian runsas maalisumu.

Käytä oikeanlaista liotinta

1. Maaliruisku on lian kaukana käsiteltävästa pinnasta

Pida maaliruiskua lahempänä kohdetta

1. Maali on liian paksua

Ohenna maalia

HUOLTO

Irrota aina kone virtalähteesti ennen huollon aloittamista.

SBM Group -koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käytämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käytöikään.

Puhdistaminen

Puhdista koneen ulkopinta saannollisesti pehmeallakankaalla. Parasta olisi puhdistaa se jokaisen kayttokerran jälkeen. Pidä koneen jaahdytsaukot puhtaina. Jos lika on pinttynyt, voit kayttä saippuavedellä kosutettua kangaspalaa. Älä kutenkaan kaytä liuottimia kuten bensiiniä, alcoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia.

Häriö

Jos koneen toiminnassa ilmenee hairio esim.jonkin osan kulumisenjohdosta, ota yhteyttä lahimpaan SBM Group-jalleenmyyyjaan.

Näiden käytööhjeiden lopusta lóydát kokoonpanopii-rustuksenjavaraosalistan.

YMPÄRISTÖ

Kuljetusvaurioiden välttämiseksi kone on pakattu tukevaan lautikkoon. Tämä pakkaus on mahdillisimman ympäristöystävällinen. Kierrätä se. Jos vaihdat koneen uuteen, voit viedä vanhan koneen SBM Group-jälleenmyyjallesi, joka huolehtii ympäristöystävällisestä jatehuollosta.

TAKUU

Lue takuuehdot koneen mukaan liitystä takuukortista.

EE Eesti

Elektriline pihustaja

Peale toed on vaja puhastada seadme osad varvist ja tolmust. Mittepuhastamine viib seadme rivist valja ja pihustaja muutub tokölmatuks. Seadme puhastamine ei kuulu garantiteenuste hulka.

Isisenéjusius nešvarumus rekomenduojama valtyi muiliname vandenyje suvilgytu skudureli.

GEDIMU SALINIMAS

aill lueepe n pailily j

jill 1

.

4yjdyjdo,duy pkiyiy

.

Todistamme taten ja vastaamme yksin siitta, etta tamatuote en allalueteltuken standardien ja standardoimasiakirjojen vaatimusten mukainen EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+ A1+A2, seuraavien saanttojen mukaisesti 2006/42/ ETY, 2006/95/ETY, 2004/108/ETY.

MELU/TARINA Mitattuna EN 60 745 mukaan tyokalun melutasop on < 82,87 dB(A) ja yleensa tyokalun aen voimakkuus on < 95,87 dB(A)(kesikhajonta:3 dB), ja tarinanan voimakkuus < 1,13~m / s^2 (kasi-kasivarsi metodi).
