BFP350 - Maaliruisku Bort - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähkökäyttöinen ilmaton ruiskupistooli
Merkki	Bort
Malli	BFP350
Syöttöjännite	230 V ~
Taajuus	50 Hz
Ottoteho	350 W
Suuttimen maksimivirtaus	200 g/min
Säiliön tilavuus	600 ml
Paino	2,6 kg
Kaksoiseristys	Kyllä, EN50144 mukainen
Suositeltu sulake	3 A
Suuttimen tyyppi	Buse à panier
Äänenpainetaso	< 83 dB(A)
Äänentehotaso	< 96 dB(A)
Tärinä (käsi-varsi menetelmä)	< 0,1 m/s²
Ruiskutettavien materiaalien leimahduspiste	Vähintään 32°C
Suositeltu ruiskutusetäisyys	25-30 cm pinnasta
Takuu	Katso mukana toimitettua takuutodistusta

Usein kysytyt kysymykset - BFP350 Bort

Miten laimentaa maali BFP350-ruiskupistoolille?

Useimmat maalit on laimennettava. Käytä mukana toimitettua viskositeettimittakuppia: täytä se reunoja myöten, mittaa valumisaika. Esimerkiksi muovi- tai lateksimaalilla ajan tulee olla 24–28 sekuntia. Jos se on pidempi, lisää sopivaa ohenninta ja sekoita, kunnes koostumus on oikea.

Mitä tehdä, jos moottori hurisee mutta ei ruiskuta?

Tämä voi johtua kuluneesta pyörivästä päästä (vaihdettava), väärin asennetusta tai tukkeutuneesta imuletkusta, tukkeutuneesta suuttimesta tai suodattimesta. Puhdista nämä osat ohentimella ja säädä imuletku uudelleen. Tarkista myös virtauksensäätönupin asetus.

Miten puhdistaa ruiskupistooli käytön jälkeen?

Irrota aina laite verkkovirrasta. Tyhjennä ylimääräinen maali, puhdista kuppi sopivalla ohentimella, ruiskuta sitten puhdasta ohennetta, kunnes sitä tulee ulos suuttimesta. Puhdista myös imuletku, sen suodatin, kori ja suutin poistaaksesi kaikki kerrostumat.

Mikä on ihanteellinen etäisyys suuttimen ja pinnan välillä?

Pidä suutin 25–30 cm:n etäisyydellä pinnasta ja aina sen suuntaisena. Ruiskuta tasaisin edestakaisin liikkein pysähtymättä pinnalle välttääksesi valumia.

Voiko ruiskuttaa syttyviä maaleja?

Ei, tätä ruiskupistoolia ei saa käyttää maalien tai liuottimien kanssa, joiden leimahduspiste on alle 32°C. Varmista, että työalue on hyvin tuuletettu ja ettei siellä ole avotulta tai syttymislähdettä.

Miten säätää ruiskutusvirtausta?

Käytä ruiskupistoolissa olevaa virtauksensäätöä. Käännä sitä lisätäksesi tai vähentääksesi virtausta. Pienillä pinnoilla vähennä virtausta välttääksesi yliruiskutuksen. Tee aina koe ruiskutus materiaalin jätteelle.

Mitä tehdä, jos ruiskutus on epätasaista?

Tarkista maalin viskositeetti (liian paksua tai liian ohutta), suuttimen ja suodattimen puhtaus sekä virtausasetus. Jos sumutus on huono, säädä määrää tai puhdista ruiskupistooli. 'Appelsiininkuori' -vaikutelman välttämiseksi käytä oikeaa liuotinta.

Pitääkö käytön aikana käyttää maskia?

Kyllä, käytä aina höyryille ja savuille sopivaa hengityssuojainta. Käytä myös silmiensuojainta ja jos melu ylittää 85 dB(A), käytä kuulosuojaimia.

Miten vaihtaa suutin tai kuluneet osat?

Irrota laite verkkovirrasta. Kulunut pyörivä pää voidaan vaihtaa. Muiden osien (letku, suodatin jne.) osalta ota yhteyttä paikalliseen SBM Group -jälleenmyyjään. Varaosien tilaamiseksi on osapiirustus käyttöohjeen takapuolella.

Mikä on teho ja säiliön kapasiteetti?

BFP350-ruiskupistoolin ottoteho on 350 W ja säiliön tilavuus 600 ml. Suuttimen maksimivirtaus on 200 g/min. Se toimii verkkovirralla 230 V ~ 50 Hz.

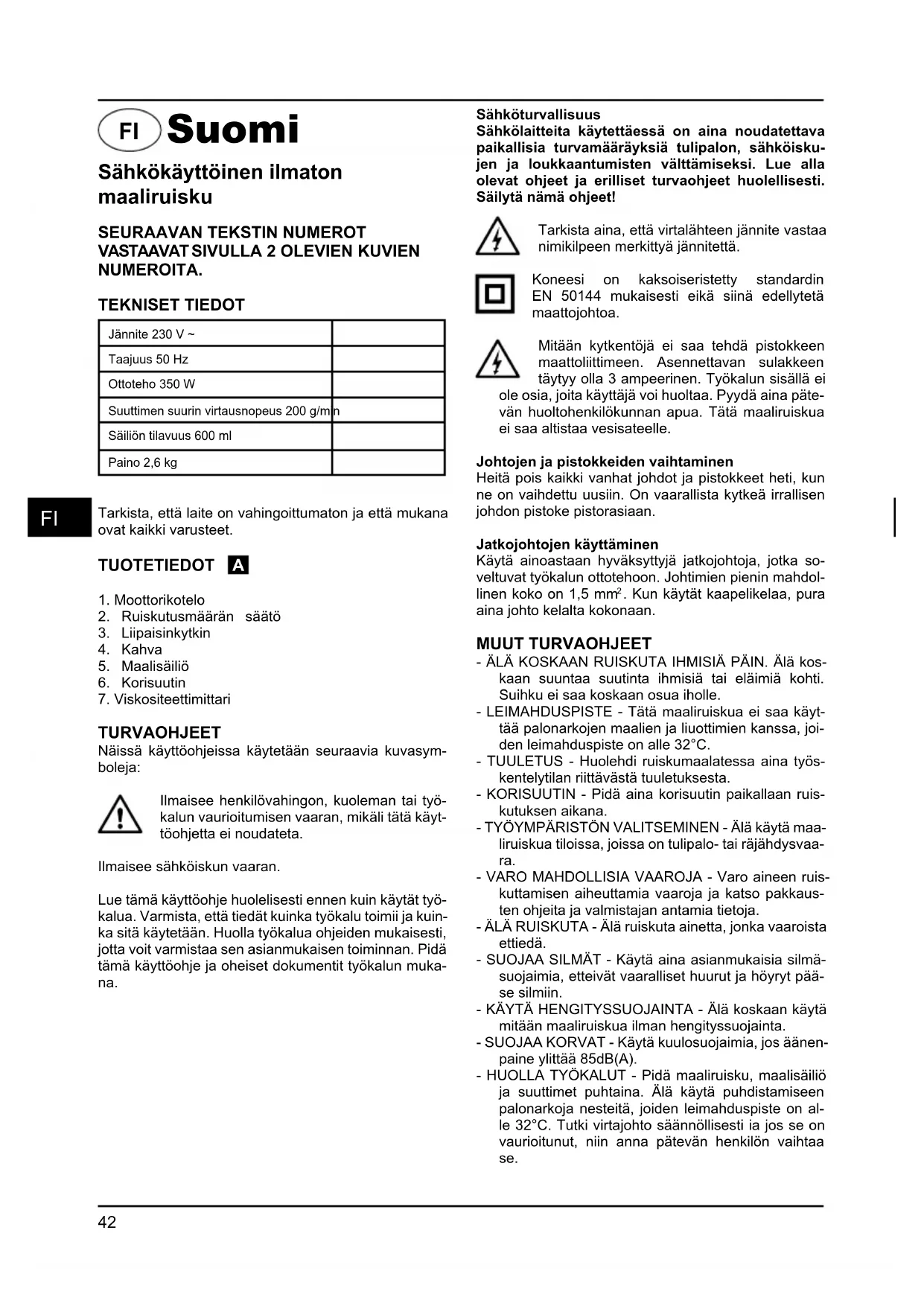

KÄYTTÖOHJE BFP350 Bort

Sähkökäyttöinen ilmaton maaliruisku

SEURAAVAN TEKSTIN NUMEROT VASTAAVAT SIVULLA 2 OLEVIEN KUVIEN NUMEROITA.

TEKNISET TIEDOT

Jännite 230 V ~
Taajuus 50 Hz
Ottoteho 350 W
Suuttimen suurin virtausnopeus 200 g/min
Säiliön tilavuus 600 ml
Paino 2,6 kg

FI

Tarkista, että laite on vahingoittumaton ja että mukana ovat kaikki varusteet.

TUOTETIEDOT A

1. Moottorikotelo
2. Ruiskutusmäärän säätö
3. Liipaisinkytkin
4. Kahva
5. Maalisäiliö
6. Korisuutin
7. Viskositeettimittari

TURVAOHJEET

Näissä käyttöohjeissa käytetään seuraavia kuvasymboleja:

Ilmaisee henkilövahingon, kuoleman tai työkalun vaurioitumisen vaaran, mikäli tätä käyttöohjetta ei noudateta.

Ilmaisee sähköiskun vaaran.

Lue tämä käyttöohje huolelisesti ennen kuin käytät työkalua. Varmista, että tiedät kuinka työkalu toimii ja kuinka sitä käytetään. Huolla työkalua ohjeiden mukaisesti, jotta voit varmistaa sen asianmukaisen toiminnan. Pidä tämä käyttöohje ja oheiset dokumentit työkalun mukana.

Sähköturvallisuus

Sähkölaitteita käytettäessä on aina noudatettava paikallisia turvamääräyksiä tulipalon, sähköiskujen ja loukkaantumisten välttämiseksi. Lue alla olevat ohjeet ja erilliset turvaohjeet huolellisesti. Säilytä nämä ohjeet!

Tarkista aina, että virtalähteen jännite vastaa nimikilpeen merkittyä jännitettä.

Koneesi on kaksoiseristetty standardin EN 50144 mukaisesti eikä siinä edellytetä maattojohtoa.

Mitään kytkentöjä ei saa tehdä pistokkeen maattoliittimeen. Asennettavan sulakkeen täytyy olla 3 ampeerinen. Työkalun sisällä ei

ole osia, joita käyttäjä voi huoltaa. Pyydä aina pätevän huoltohenkilökunnan apua. Tätä maaliruiskua ei saa altistaa vesisateelle.

Johtojen ja pistokkeiden vaihtaminen

Heitä pois kaikki vanhat johdot ja pistokkeet heti, kun ne on vaihdettu uusiin. On vaarallista kytkeä irrallisen johdon pistoke pistorasiaan.

Jatkojohtojen käyttäminen

Käytä ainoastaan hyväksyttyjä jatkojohtoja, jotka soveltuvat työkalun ottotehoon. Johtimien pienin mahdollinen koko on 1,5 mm². Kun käytät kaapelikelaa, pura aina johto kelalta kokonaan.

MUUT TURVAOHJEET

• ÄLÄ KOSKAAN RUISKUTA IHMISIÄ PÄIN. Älä koskaan suuntaa suutinta ihmisiä tai eläimiä kohti. Suihku ei saa koskaan osua iholle.
• LEIMAHDUSPISTE - Tätä maaliruiskua ei saa käyttää palonarkojen maalien ja liuottimien kanssa, joiden leimahduspiste on alle 32°C.
• TUULETUS - Huolehdi ruiskumaalatessa aina työskentelytilan riittävästä tuuletuksesta.
• KORISUUTIN - Pidä aina korisuutin paikallaan ruiskutuksen aikana.
• TYÖYMPÄRISTÖN VALITSEMINEN - Älä käytä maaliruiskua tiloissa, joissa on tulipalo- tai räjähdysvaara.
• VARO MAHDOLLISIA VAAROJA - Varo aineen ruiskuttamisen aiheuttamia vaaroja ja katso pakkausten ohjeita ja valmistajan antamia tietoja.
• ÄLÄ RUISKUTA - Älä ruiskuta ainetta, jonka vaaroista ettiedä.
• SUOJAA SILMÄT - Käytä aina asianmukaisia silmä- suojaimia, etteivät vaaralliset huurut ja höyryt pää- se silmiin.
• KÄYTÄ HENGITYSSUOJAINTA - Älä koskaan käytä mitään maaliruiskua ilman hengityssuojainta.
• SUOJAA KORVAT - Käytä kuulosuojaimia, jos äänen-paine ylittää 85dB(A).

• HUOLLA TYÖKALUT - Pidä maaliruisku, maalisäiliö ja suuttimet puhtaina. Älä käytä puhdistamiseen palonarkoja nesteitä, joiden leimahduspiste on alle 32°C. Tutki virtajohto säännöllisesti ia jos se on vaurioitunut, niin anna pätevän henkilön vaihtaa se.

• AVOTULI - Älä koskaan ruiskumaalaa avotulen tai laitteen sytytysliekin lähellä.

• TUPAKOINTI - Älä koskaan tupakoi ruiskumaalates- sasi.
  OHENTAMINEN - Lue aina maalinvalmistajan ohennussuositukset ja -ohjeet ja ennen maalin tai muun aineen käyttöä.
• KYTKE IRTI VERKKOVIRRASTA - Irrota maaliruisku aina verkkovirrasta kun täytät maalisäiliötä tai puhdistat maaliruiskua.
• KYTKE VIRTA POIS, KUN ET RUISKUTA - Vältä maaliruiskun käyttöä silloin, kun virtausmääränsäadin on täysin kiinni.

Emme ota mitään vastuuta sopimattomien aineiden tai väärin ohennettujen maalien käytön aiheuttamista vahingoista tai puutteellisen tuuletuksen aiheutta-mista terveysvaaroista.

KYTKE MAALIRUISKUN VIRTA POIS VÄLITTÖMÄSTI, JOS:

• Virtapistokkeessa tai -johdossa esiintyy katkos tai virtajohtoon vioittunut.
• Kytkin on viallinen.
• Havaitset palavasta eristeestä tulevaa savua tai hajua.

KÄYTTÖ

VALMISTELUT B

Älä käytä rakenteisia maaleja tai pinnoitteita, koska ne saattavat tukkia suuttimen.

Parhaan tuloksen saat valmistelemalla ruiskutettavan pinnan ja ohentamalla maalin oikeaan viskositeettiin ennen maaliruiskun käyttöä. Varmista aina, ettei ruiskutettavilla pinnoilla ole pölyä, likaa tai öljyä. Varmista myös, että olet peittänyt alueet, joita ei ruiskuteta käyttämällä hyvälaatuista maalarinteippiä. Ruiskutettavan maalin tai nesteen täytyy olla hyvin sekoitettu, eikä siinä saa olla kokkareita tai muita hiukkasia. Monia aineita voidaan ruiskuttaa maaliruiskulla, mutta tarkista aina valmistajan suositukset ennen maalin ostoa.

OHENTAMINEN

Muista aina irrottaa maaliruisku verkkovirrasta, ennen kuin täytät maalisäiliöön ruiskutettavaa ainetta.

Useimmat maalit toimitetaan valmiina sivellinmaalaamista varten ja niitä tarvitsee ohentaa ennen kuin ne soveltuvat maaliruiskulla ruiskutettavaksi. Noudata valmistajan ohennusohjeita ruiskumaalaukselle. Viskositeettikupin avulla voit määrittää käytettävän maalin oikean viskositeetin. Määritä oikea viskositeetti täyttämällä kuppi maalilla reunaan asti. Mittaa aika, joka kuluu kupin tyhjentymiseen. Alla olevassa taulukossa esitetään suositellut ajat erityyppisille aineille.

Muovi- ja lateksimaalit 24-28 sekuntia
Vesiohenteisetmaalit 20-25 sekuntia
Pohjamaalit 24-28 sekuntia
Lakat 20-28 sekuntia
Öljymaalit 18-22 sekuntia
Emalimaalit 18-22 sekuntia
Alumiinimaalit 22-25 sekuntia
Auton alustamassat 25-35 sekuntia
Puun huokoslakat 28-35 sekuntia
Puunkyllästysaine Ei vaadi ohennusta
Petsi Ei vaadi ohennusta

Jos maali valuu suositeltua aikaa kauemmin, tarvitaan lisäohennusta. Sekoita maaliin pieni määrä soveltuvaa ohennetta ja toista viskositeettitesti, kunnes oikea viskositeetti on saavutettu. Jotkin ruiskutettavat aineet sisältävät hiukkasia ja kokkareita. Nämä aineet täytyy siivilöidä ennen maalin täyttöä maaliruiskun säiliöön.

RUISKUTTAMINEN C

Täytä maalisäiliö oikein ohennetulla ja siivilöidyllä maalilla. Kytke maaliruisku verkkovirtaan. Suuntaa maaliruisku johonkin testikappaleeseen ja paina liipaisinkyt-kintä, kunnes maalia tulee suuttimesta. Säädä ruiskutus-määrän säädintä ② kunnes maaliruisku suihkuttaa vaaditun määrän maalia.

RUISKUTUSTEKN IIKAT D

Parhaan tuloksen saat pitämällä maaliruiskun aina vaakatasossa ja kohtisuorassa käsiteltävään pintaan nähden. Pidä suutin 25-30 cm:n etäisyydellä käsiteltävästä pinnasta ja ruiskuta tasaisesti sivulta toiselle tai ylhäältä alas. Älä ruiskuta kulmassa, koska se aiheuttaa maalin valumista. Käytä tasaisia liikkeitä. Kun ruiskutat laajoja alueita, käytä alla kuvattua edestakaisinkuviota.

E

Älä koskaan käynnistä tai pysäytä maaliruiskua sen ollessa suunnattuna käsiteltävään pintaan. Ohjaa maaliruiskun liikkeen nopeutta tasaisesti. Nopea liike pinnalla johtaa ohueen maalikerrokseen ja hidas liike paksuun maalikerrokseen. Levitä yksi kerros kerrallaan. Jos lisäkerroksia tarvitaan, varmista, että noudatat valmistajan suosituksia kuivumisajasta ennen toisen kerroksen levittämistä. Kun ruiskutat pieniä alueita, pidä ruiskutusmäärän säätö pienellä. Näin vältyt käyttämästä liikaa maalia. Vältä käynnistämästä tai pysäyttämästä maaliruiskua esinettä ruiskuttaessasi aina kun mahdollista. Se saattaa aiheuttaa liian ohuen tai liian paksun maalipinnan. Älä kallista maaliruiskua enempää kuin 45°.

PUHDISTUS JA HUOLTO

Muista aina kytkeä maaliruiskun virta pois päältä ennen maaliruiskun tai maalisäiliön puhdistamista.

FI

On tärkeää, että maaliruisku puhdistetaan huolella jokaisen käyttökerran jälkeen. Jos näin ei tehdä, seurauksena on tukoksia, ja voi olla ettei maaliruisku toimi silloin kun tarvitset sitä seuraavan kerran. Takuu ei kata työkalun puhdistusta, jos käyttäjä ei ole puhdistanut maaliruiskua asianmukaisesti.

Jokaisen käyttökerran jälkeen:

1. Tyhjennä jäljelle jäänyt aine säiliöstä.
2. Puhdista säiliö huolellisesti maalin ohennukseen käytetyllä ohenteella.
3. Kaada säiliöön hieman ohennetta ja ruiskuta maali- ruiskun läpi, kunnes suuttimesta tulee vain puhdas- ta
   ohennetta.
4. Puhdista maalin imuputki ja suodatin huolellisesti ohenteella.
5. Puhdista kori ja suutin ja poista mahdolliset roskat ja maalitahrat.

VIANETSINTÄ

Moottori surisee, mutta ei ruiskuta tai ruisku on epätasainen.

1. Kulunut pyörrekärki.
   Vaihda pyörrekärki
2. Imuputki on väärässä asennossa.
   Säädä imuputken asentoa
3. Imuputki on tukossa.
   Puhdista ohenteella
4. Suutin on tukossa.
   Puhdista suutin
5. Suodatin on tukossa.
   Puhdista ohenteella
6. Määrän säätöä on säädettävä.
   Säädä

Suinkutus ei ole hyvä.

1. Määrän säätö ei ole kohdallaan.
   Säädä
2. Maali on liian paksua.
   Tarkista maalin viskositeetti

Liiallinen ruiskutus.

1. Maaliruisku ei ole puhdas tai se ei ole kunnolla voideltu, joten mäntä on juuttunut sylinteriin.
   Pura maaliruisku ja puhdista ohenteella

2. Liikaa maalia.

Pienennä ruiskutusta säätämällä ruiskutusmäärän säädintä myötäpäivään.

Kaksi ohutta maalikerrosta on parempi kuin yksi paksumpi kerros.

1. Liian matala viskositeetti.

Moottori on tavallista äänekkäämpi.

I. Maaliruisku ei ole puhdas tai se ei ole kunnolla voideltu, joten mäntä on juuttunut sylinteriin.

Pura maaliruisku ja puhdista ohenteella

Ei maalisuihkua, ei moottorin ääntä.

I. Ei sähköä

Tarkista virtalähde

Käyttöääni ei kuulostaa oikealta.

1. Väärä määrän säätö.

Säädä uudelleen

1. Säiliössä ei ole tarpeeksi maalia ja ruisku imee ilmaa.

Lisää maalia säiliöön

1. Maali ei ole ohentunut oikein tai se ei kulje kunnolla imuputken läpi.

Tarkista imuputki ja maalin viskositeetti

"Appelsiinipinta", liian runsas maalisumu.

1. Käytetty vääränlaista liuotinta

Käytä oikeanlaista liuotinta

1. Maaliruisku on liian kaukana käsiteltävästä pinnasta

Pidä maaliruiskua lähempänä kohdetta

1. Maali on liian paksua

Ohenna maalia

HUOLTO

Irrota aina kone virtalähteestä ennen huollon aloittamista.

SBM Group -koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään.

Puhdistaminen

Puhdista koneen ulkopinta säännöllisesti pehmeällä kankaalla. Parasta olisi puhdistaa se jokaisen käyttökerran jälkeen. Pidä koneen jäähdytysaukot puhtaina. Jos lika on pinttynyt, voit käyttää saippuavedellä kostutettua kangaspalaa. Älä kuitenkaan käytä liuottimia kuten bensiiniä, alkoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia.

Häiriöt

Jos koneen toiminnassa ilmenee häiriö esim. jonkin osan kulumisenjohdosta, ota yhteyttä lähimpään SBM Group-jälleenmyyjään.

Näiden käyttöohjeiden lopusta löydät kokoonpanopiirustuksenjavaräosalistan.

YMPÄRISTÖ

Kuljetusvaurioiden välttämiseksi kone on pakattu tu- kevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen. Kierrätä se. Jos vaihdat koneen uuteen, voit viedä vanhan koneen SBM Group-jälleen- myyjällesi, joka huolehtii ympäristöystävällisestä jäte- huollosta.

TAKUU

Lue takuuehdot koneen mukaan liitetystä takuukortista.

EE) Eesti

Elektriline pihustaja

Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen standardien ja standardoimisa- siakirjojen vaatimusten mukainen EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+ A1+A2, seuraavien sääntöjen mukaisesti 2006/42/ ETY, 2006/95/ETY, 2004/108/ETY.

MELU/TÄRINÄ Mitattuna EN 60 745 mukaan työkalun melutaso on <83 dB(A) ja yleensä työkalun äänen voimakkuus on <96 dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus <0.1 m/s² (käsi-käsivarsi metodi).

EE VASTAVUSDEKLARATSIOON

Kinnitame ainuvastutajana, et see toode vastab järmistele standarditele või normdokumentidele: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+ A1+A2 vastavalt direktiivide 2006/42/EÜ, 2006/95/EÜ, 2004/108/EÜ.

Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita). Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen

EE KESKONNAKAITSE

FI Pidätämme oikeuden muutoksiin
