BFP350 - фарбувальний спрей Bort - Безкоштовний посібник користувача

Тип продукту	Електричний пістолет для розпилення без компресора
Бренд	Bort
Модель	BFP350
Напруга живлення	230 В~
Частота	50 Гц
Споживана потужність	350 Вт
Максимальна витрата сопла	200 г/хв
Ємність резервуара	600 мл
Вага	2,6 кг
Подвійна ізоляція	Так, відповідно до EN50144
Рекомендований запобіжник	3 А
Тип сопла	Сопло-кошик
Рівень звукового тиску	< 83 дБ(А)
Рівень звукової потужності	< 96 дБ(А)
Вібрація (метод рука-рука)	< 0,1 м/с²
Температура спалаху розпилюваних матеріалів	Мінімум 32°C
Рекомендована відстань розпилення	25-30 см від поверхні
Гарантія	Дивіться наданий гарантійний сертифікат

Часті запитання - BFP350 Bort

Як розбавити фарбу для пістолета BFP350?

Більшість фарб потребують розведення. Використовуйте наданий стакан для вимірювання в'язкості: наповніть його до краю, виміряйте час витікання. Наприклад, для пластикової або латексної фарби час має бути від 24 до 28 секунд. Якщо довше, додайте відповідний розчинник і перемішайте до отримання правильної консистенції.

Що робити, якщо двигун гудів, але не розпилює?

Це може бути спричинено зношеною обертовою головкою (потребує заміни), неправильно розташованим або засміченим всмоктувальним шлангом, засміченим соплом або фільтром. Очистіть ці елементи розчинником і відрегулюйте всмоктувальний шланг. Також перевірте налаштування регулятора витрати.

Як почистити пістолет після використання?

Завжди відключайте прилад. Злийте залишки фарби, очистіть чашу відповідним розчинником, потім розпилюйте чистий розчинник, поки він не почне виходити з сопла. Також очистіть всмоктувальний шланг, його фільтр, кошик і сопло, щоб видалити всі відкладення.

Яка ідеальна відстань між соплом і поверхнею?

Тримайте сопло на відстані 25-30 см від поверхні та завжди паралельно до неї. Розпилюйте рівномірними рухами вперед-назад, не зупиняючись на поверхні, щоб уникнути підтікань.

Чи можна розпилювати горючі фарби?

Ні, цей пістолет не можна використовувати з фарбами або розчинниками, температура спалаху яких нижче 32°C. Переконайтеся, що робоча зона добре провітрюється і що немає відкритого полум'я або джерел займання.

Як відрегулювати витрату розпилення?

Використовуйте регулятор витрати, розташований на пістолеті. Поверніть його, щоб збільшити або зменшити витрату. Для невеликих поверхонь зменшіть витрату, щоб уникнути надмірного розпилення. Завжди робіть пробне розпилення на шматку матеріалу.

Що робити у разі нерівномірного розпилення?

Перевірте в'язкість фарби (занадто густа або занадто рідка), чистоту сопла та фільтра, а також налаштування витрати. Якщо атомізація погана, відрегулюйте об'єм або очистіть пістолет. Для ефекту 'апельсинової шкірки' використовуйте відповідний розчинник.

Чи потрібно носити маску під час використання?

Так, завжди надягайте респіратор, призначений для захисту від парів і диму. Також використовуйте захист для очей, а якщо шум перевищує 85 дБ(А), надягайте засоби захисту слуху.

Як замінити сопло або зношені деталі?

Відключіть прилад. Зношену обертову головку можна замінити. Для інших деталей (шланг, фільтр тощо) зверніться до місцевого дистриб'ютора SBM Group. Креслення деталей наведено на звороті інструкції з експлуатації для замовлення запасних частин.

Яка потужність та ємність резервуара?

Пістолет BFP350 має споживану потужність 350 Вт та резервуар об'ємом 600 мл. Максимальна витрата сопла становить 200 г/хв. Він працює від мережі 230 В~ 50 Гц.

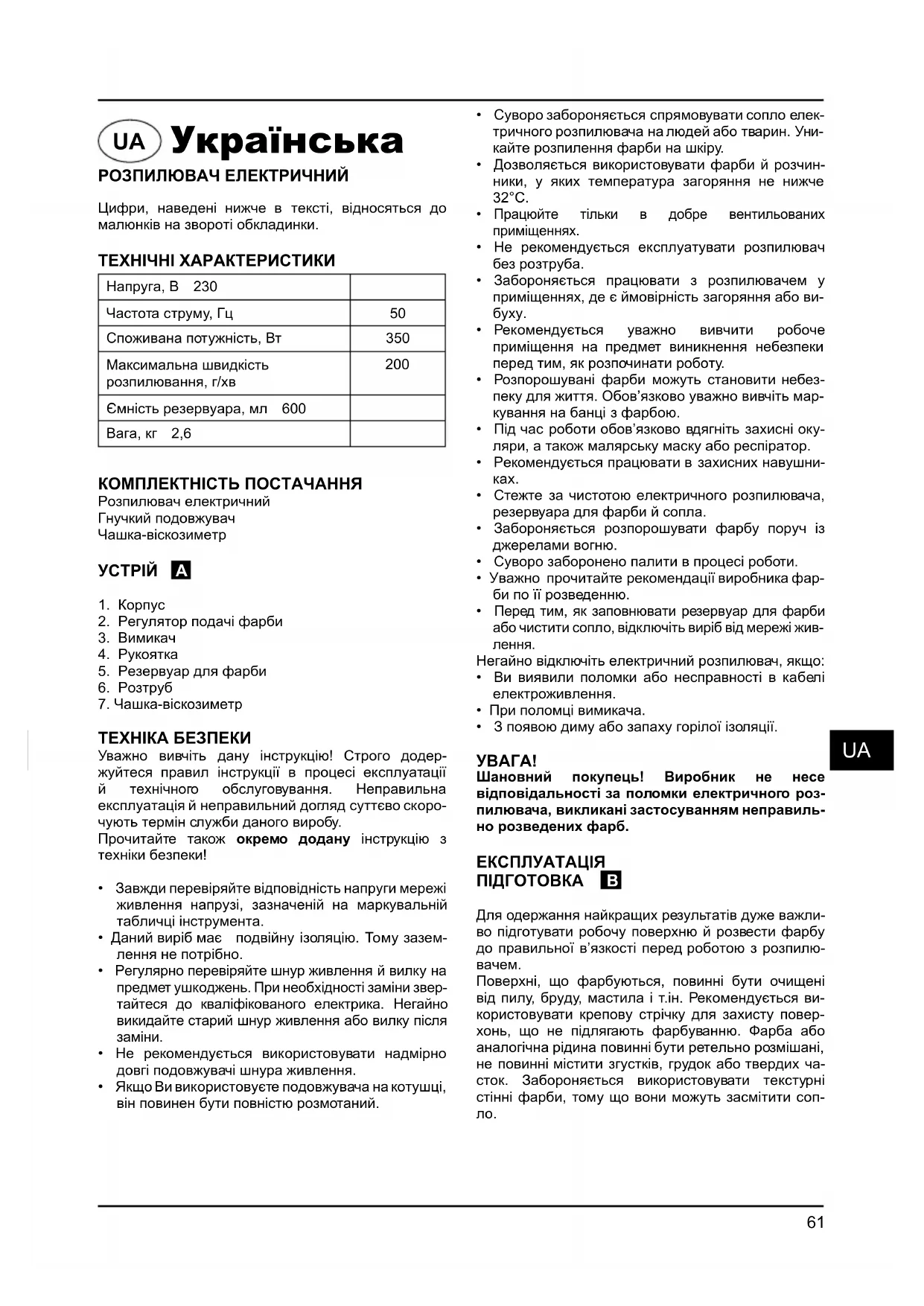

ПОСІБНИК КОРИСТУВАЧА BFP350 Bort

UA Інструкція з експлуатації .....61

Цифри, наведені нижче в тексті, відносяться до малюнків на звороті обкладинки.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Напруга, В 230
Частота струму, Гц	50
Споживана потужність, Вт	350
Максимальна швидкість розпилювання, г/хв	200
Ємність резервуара, мл 600
Вага, кг 2,6

КОМПЛЕКТНІСТЬ ПОСТАЧАННЯ

Розпилювач електричний

Гнучкий подовжувач

Чашка-віскозиметр

УСТРІЙ

1. Корпус
2. Регулятор подачі фарби
3. Вимикач
4. Рукоятка
5. Резервуар для фарби
6. Розтруб
7. Чашка-віскозиметр

ТЕХНИКА БЕЗПЕКИ

Уважно вивчіть дану інструкцію! Строго додержуйтеся правил інструкції в процесі експлуатації й технічного обслуговування. Неправильна експлуатація й неправильний догляд суттєво скорочують термін служби даного виробу.

Прочитайте також окремо додану інструкцію з техніки безпеки!

• Завжди перевіряйте відповідність напруги мережі живлення напрузі, зазначеній на маркувальній табличці інструмента.
• Даний виріб має подвійну ізоляцію. Тому заземлення не потрібно.
• Регулярно перевіряйте шнур живлення й вилку на предмет ушкоджень. При необхідності заміни звертайтеся до кваліфікованого електрика. Негайно викидайте старий шнур живлення або вилку після заміни.
• Не рекомендується використовувати надмірно довгі подовжувачі шнура живлення.

• Якщо Ви використовуєте подовжувача на котушці, він повинен бути повністю розмотаний.

• Суворо забороняється спрямовувати сопло електричного розпилювача на людей або тварин. Уникайте розпилення фарби на шкіру.

• Дозволяється використовувати фарби й розчинники, у яких температура загоряння не нижче 32°C.

- Працюйте тільки в добре вентильованих приміщеннях.

- Не рекомендується експлуатувати розпилювач без розтруба.

- Забороняється працювати з розпилювачем у приміщеннях, де є ймовірність загоряння або ви- буху.

- Рекомендується уважно вивчити робоче приміщення на предмет виникнення небезпеки перед тим, як розпочинати роботу.

- Розпорошувані фарби можуть становити небезпеку для життя. Обов'язково уважно вивчіть маркування на банці з фарбою.

- Під час роботи обов'язково вдягніть захисні окуляри, а також малярську маску або респіратор.

- Рекомендується працювати в захисних навушниках.

- Стежте за чистотою електричного розпилювача, резервуара для фарби й сопла.

- Забороняється розпорошувати фарбу поруч із джерелами вогню.

• Суворо заборонено палити в процесі роботи.

- Уважно прочитайте рекомендації виробника фарби по її розведенню.

- Перед тим, як заповнювати резервуар для фарби або чистити сопло, відключіть виріб від мережі живлення.

Негайно відключіть електричний розпилювач, якщо:

• Ви виявили поломки або несправності в кабелі електроживлення.
• При поломці вимикача.
  • 3 появою диму або запаху горілої ізоляції.

УВАГА!

Шановний покупець! Виробник не несе відповідальності за поломки електричного розпилювача, викликані застосуванням неправильно розведених фарб.

ЕКСПЛУАТАЦІЯ

ПІДГОТОВКА В

Для одержання найкращих результатів дуже важливо підготувати робочу поверхню й розвести фарбу до правильної в'язкості перед роботою з розпилювачем.

Поверхні, що фарбуються, повинні бути очищені від пилу, бруду, мастила і т.ін. Рекомендується використовувати крепову стрічку для захисту поверхонь, що не підлягають фарбуванню. Фарба або аналогічна рідина повинні бути ретельно розмішані, не повинні містити згустків, грудок або твердих часток. Забороняється використовувати текстурні стінні фарби, тому що вони можуть засмітити сопло.

РОЗВЕДЕННЯ

Обов'язкове відключіть виріб від мережі електроживлення перед тим, як заповнити резервуар розпорошуваними матеріалами.

• Більшість фарб призначена для нанесення за допомогою малярської щітки й для використання з розпилювачем вимагають додаткового розведення.
• Неухильно додержуйтеся інструкцій виробника по розведенню фарби для розпилювача.
• Правильну в'язкість використовуваної фарбиможна визначити за допомогою чашки-віскозиметра. Щоб визначити правильну в'язкість, заповніть чашку фарбою по вінця.

Замірте, скільки часу буде необхідно для то- го, щоб фарба повністю стікла назад у банку. У нижченаведеній таблиці зазначено рекомендова- ний час для кожного типу матеріалів.

Тип фарби	Час стікання, с
Латексні фарби 24 - 28
Фарби на водній основі	20 - 25
Грунтовки 24 - 28
Лаки 20 - 25
Масляні фарби 18 - 22
Емалі	18 - 22
Алюмінієві фарби	22 - 25
Автомобільна гідроізоляція	25 - 35
Шпаклівка для дерева	28 - 35

UA

Якщо часу йде більше, ніж рекомендовано, потрібне подальше розведення. Додавайте відповідний розчинник у невеликих кількостях і перевіряйте в'язкість за допомогою віскозиметра до одержання необхідної в'язкості. Деякі розпорошувані матеріали містять тверді частки й грудки. Такі матеріали повинні бути відфільтровані перед заповненням резервуара.

Морилки й сполуки для захисту деревини розведення не вимагають.

РОЗПИЛЕННЯ С

Наповніть резервуар правильно підготовленою фарбою. Підключіть розпилювач до електричної мережі. Спрямуйте розпилювач на непотрібний матеріал і почніть розпилення, натиснувши на вимикач. Відрегулюйте необхідну інтенсивність розпилення за допомогою регулятора ②.

ТЕХНИКА РОЗПИЛЕННЯ

D E

Для досягнення найкращих результатів тримайте розпилювач під час роботи на одній відстані та паралельно фарбованій поверхні. Тримаєте сопло на відстані 25-30 см від поверхні й рівномірно пересувайте розпилювач зі сторони убік або нагорудолілиць. Не розпорошуйте під кутом до поверхні: це може привести до утворення патьоків фарби. Рухайте розпилювач плавно. При фарбуванні більших поверхонь використовуйте малюнок хрест на хрест, як показано на малюнку Е.

Слабка інтенсивність подачі фарби веде до надмірного фарбування по центру розпилювання й нерівномірного фарбування. Установка правильної інтенсивності розпилення фарби веде до рівномірного й рівного фарбування.

Рівномірно пересувайте розпилювач у процесі роботи. Швидке пересування розпилювача приводить до тонкішого покриття поверхні фарбою, а повільне переміщення розпилювача забезпечує утворення грубішого шару. Наносіть одночасно тільки один шар покриття. Якщо одного шару недостатньо, то слід наносити другий шар тільки по закінченні часу, необхідного для висихання фарби (див. рекомендації виробника фарби).

При фарбуванні невеликих поверхонь встановіть невелику інтенсивність подачі фарби. Це дозволить уникнути занадто великої витрати фарби й надмірного фарбування поверхні. При можливості, уникайте зупинки й вимикання розпилювача. Не нахиляйте розпилювач більш ніж на 45°.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Увага! Виріб повинний бути відключений від мережі електроживлення в процесі технічного обслуговування!

Правильні догляд і експлуатація продовжують термін роботи виробу й запобігають неполадкам.

ЧИЩЕННЯ

Увага! Обов'язково відключайте виріб від мережі живлення, коли ви проводите чищення розпилювача або резервуара.

Необхідно очищати розтруб і сопло розпилювача від фарби після кожного застосування, інакше може виникнути засмічення, і розпилювач не буде працювати при наступному включенні. Очищення не входить в перелік послуг, що надаються в рамках гарантійного обслуговування.

ПІСЛЯ КОЖНОГО ВИКОРИСТАННЯ РОЗПИЛЮВАЧА:

1. Повністю очистіть резервуар по закінченню роботи за допомогою розчинника для розведення фарби.
2. Налийте небагато розчинника в резервуар і розпорошуйте його за допомогою розпилювача доти, поки із сопла не буде виходити тільки чистий розчинник.
3. Повністю очистіть трубку й фільтр для фарби.
4. Ретельно очистіть сопло й розтруб від залишків фарби.
5. Очистіть корпус розпилювача і його вентиляційні отвори від бруду й пилу тканиною або серветкою.
   Стійкі забруднення рекомендується видаляти за допомогою тканини, змоченої в мильній воді.

УСУНЕННЯ НЕПОЛАДОК

Двигун працює, але фарба не розпорошується або розпорошується нерівномірно.

1) Усмоктувальна трубка неправильно встановлена. Правильно встановить усмоктувальну трубку.
2) Засмічення усмоктувальної трубки. Прочистіть усмоктувальну трубку.
3) Засмічення сопла.
Прочистіть сопло.
4) Засмічення фільтра.
Прочистіть фільтр.
5) Неправильне регулювання інтенсивності розпилення фарби. Відрегулюйте интенсивність розпилювання фарби

Погана якість розпилювання

1) Неправильне регулювання інтенсивності розпилення фарби.
Відрегулюйте інтенсивність розпилення фарби.
2) Шар фарби дуже товстий.
Перевірте в'язкість фарби, при необхідності до- дайте розчинник.

Шар розпорошуваної, фарби надмірно товстий

1) Розпилювач не очищений і не змашений, у результаті чого пістон застряє в циліндрі.
Розберіть розпилювач і промийте його за допомогою розчинника.
2) Надмірна інтенсивність розпилення.
Зменшіть інтенсивність поворотом регулятора за годинниковою стрілкою. Два тонкі шари фарби краще, ніж один товстий.
3) Фарба дуже густа.
Перевірте в'язкість фарби й при необхідності до- дайте розчинник.

Підвищений шум у процесі роботи

1) Розпилювач не очищений або не змашений, у результаті пістон застряє в циліндрі.
Розберіть розпилювач і промийте його розчинником.

Немає розпилення, двигун не працює

1) Немає струму в електромережі.
З'ясуєте причину й по можливості усуньте її.
2) Ушкоджений кабель електроживлення.
Замініть кабель.

Ненормальний звук працючого двигуна

1) Установлена занадто низька інтенсивність розпилення фарби.
Збільшіть інтенсивність розпилення.
2) Недостатньо фарби в резервуарі, у результаті чого засмоктується повітря. Долийте фарби в резервуар.
3) Неправильно розведена фарба.
Перевірте рівень в'язкості фарби.
4) Засмітилася усмоктувальна трубка.
Прочистіть усмоктувальну трубку.

Поява на фарбованій поверхні «помаранчевої кірки»

1) Неправильно підібраний розчинник.
Підберіть розчинник згідно з рекомендаціями виробника фарби.
2) Надмірна відстань між розпилювачем і фарбованою поверхнею. Тримайте розпилювач ближче до фарбованої поверхні.
3) Недостатньо розведена фарба.
Додайте у фарбу розчинник.

PL Polski

KZ СЭЙКЕСТІЛІК ЖӨНІНДЕ ӨТІНІШ

UA ЗАЯВА ПРО ВІДПОВІДНІСТЬ

Ми з повною відповідальністю заявляемо, що справжній виріб відповідає наступним стандартам і нормативним документам: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+A1+A2 - згідно із правилами: 2006/42/EEC, 2006/95/EEC, 2004/108/EEC.

ШУМ I ВІБРАЦІЯ За результатами вимірів відповідно до EN60745 рівень звукового тиску даного пристрою становить <83 дБ(А), рівень шуму становить <96 дБ(А), вібрація рівна <0.1 м/с².

UA ВКАЗІВКИ ПО ЗАХИСТУ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Старі електроприлади являють собою сукупність технічних матеріалів і тому не можуть бути утилізовані з побутовими відходами! Тому ми хотіли б попросити Вас активно підтримати нас у справі економії ресурсів і захисту навколишнього середовища і здати цей прилад у приймальний пункт утилізації (якщо такий є).
