Typ produktu	Elektrická bezkompresorová stříkací pistole
Značka	Bort
Model	BFP350
Napájecí napětí	230 V ~
Frekvence	50 Hz
Příkon	350 W
Maximální průtok trysky	200 g/min
Objem nádoby	600 ml
Hmotnost	2,6 kg
Dvojitá izolace	Ano, v souladu s EN50144
Doporučená pojistka	3 A
Typ trysky	Košíková tryska
Hladina akustického tlaku	< 83 dB(A)
Hladina akustického výkonu	< 96 dB(A)
Vibrace (metoda ruka-paže)	< 0,1 m/s²
Bod vzplanutí stříkatelných materiálů	Minimálně 32°C
Doporučená vzdálenost stříkání	25-30 cm od povrchu
Záruka	Prohlédněte si přiložený záruční list

Často kladené otázky - BFP350 Bort

Jak naředit barvu pro pistoli BFP350 ?

Většinu barev je třeba naředit. Použijte přiložený kalíšek na měření viskozity: naplňte ho po okraj, změřte dobu odtoku. Například pro plastovou nebo latexovou barvu by doba měla být 24 až 28 sekund. Pokud je delší, přidejte vhodné ředidlo a míchejte, dokud nedosáhnete správné konzistence.

Co dělat, když motor hučí, ale nestříká ?

Může to být způsobeno opotřebovanou rotační hlavou (je třeba vyměnit), nesprávně umístěnou nebo ucpanou sací hadicí, ucpanou tryskou nebo filtrem. Vyčistěte tyto části ředidlem a znovu nastavte sací hadici. Zkontrolujte také nastavení tlačítka regulace průtoku.

Jak vyčistit pistoli po použití ?

Vždy odpojte přístroj. Vylijte zbytek barvy, vyčistěte nádobu vhodným ředidlem, poté stříkejte čisté ředidlo, dokud nevyteče z trysky. Vyčistěte také sací hadici, její filtr, košík a trysku, abyste odstranili všechny usazeniny.

Jaká je ideální vzdálenost mezi tryskou a povrchem ?

Udržujte trysku 25-30 cm od povrchu a vždy rovnoběžně s ním. Stříkejte pravidelnými pohyby tam a zpět, bez zastavení na povrchu, abyste zabránili vzniku kapek.

Lze stříkat hořlavé barvy ?

Ne, tato pistole nesmí být používána s barvami nebo rozpouštědly, jejichž bod vzplanutí je nižší než 32°C. Ujistěte se, že je pracovní oblast dobře větraná a že se v ní nenachází otevřený oheň ani zdroj vznícení.

Jak nastavit průtok stříkání ?

Použijte regulaci průtoku umístěnou na pistoli. Otáčením zvyšujete nebo snižujete průtok. Pro malé plochy snižte průtok, abyste předešli přestříkání. Vždy proveďte zkoušku na odpadním materiálu.

Co dělat při nerovnoměrném stříkání ?

Zkontrolujte viskozitu barvy (příliš hustá nebo příliš řídká), čistotu trysky a filtru a nastavení průtoku. Pokud je atomizace špatná, upravte objem nebo vyčistěte pistoli. Pro efekt 'pomerančové kůry' použijte správné rozpouštědlo.

Je nutné při používání nosit masku ?

Ano, vždy používejte ochrannou masku dýchacích cest vhodnou proti výparům a kouři. Používejte také ochranu očí, a pokud hluk přesahuje 85 dB(A), použijte ochranu sluchu.

Jak vyměnit trysku nebo opotřebované díly ?

Odpojte přístroj. Opotřebovanou rotační hlavu lze vyměnit. Pro ostatní díly (hadice, filtr atd.) kontaktujte místního distributora SBM Group. Výkres dílů je uveden na zadní straně návodu k obsluze pro objednání náhradních dílů.

Jaký je příkon a objem nádrže ?

Pistole BFP350 má příkon 350 W a nádrž o objemu 600 ml. Maximální průtok trysky je 200 g/min. Pracuje na síťové napětí 230 V ~ 50 Hz.

NÁVOD K OBSLUZE BFP350 Bort

CZ Návod k použití .....67

cs Uputstvo za korisnike ....71

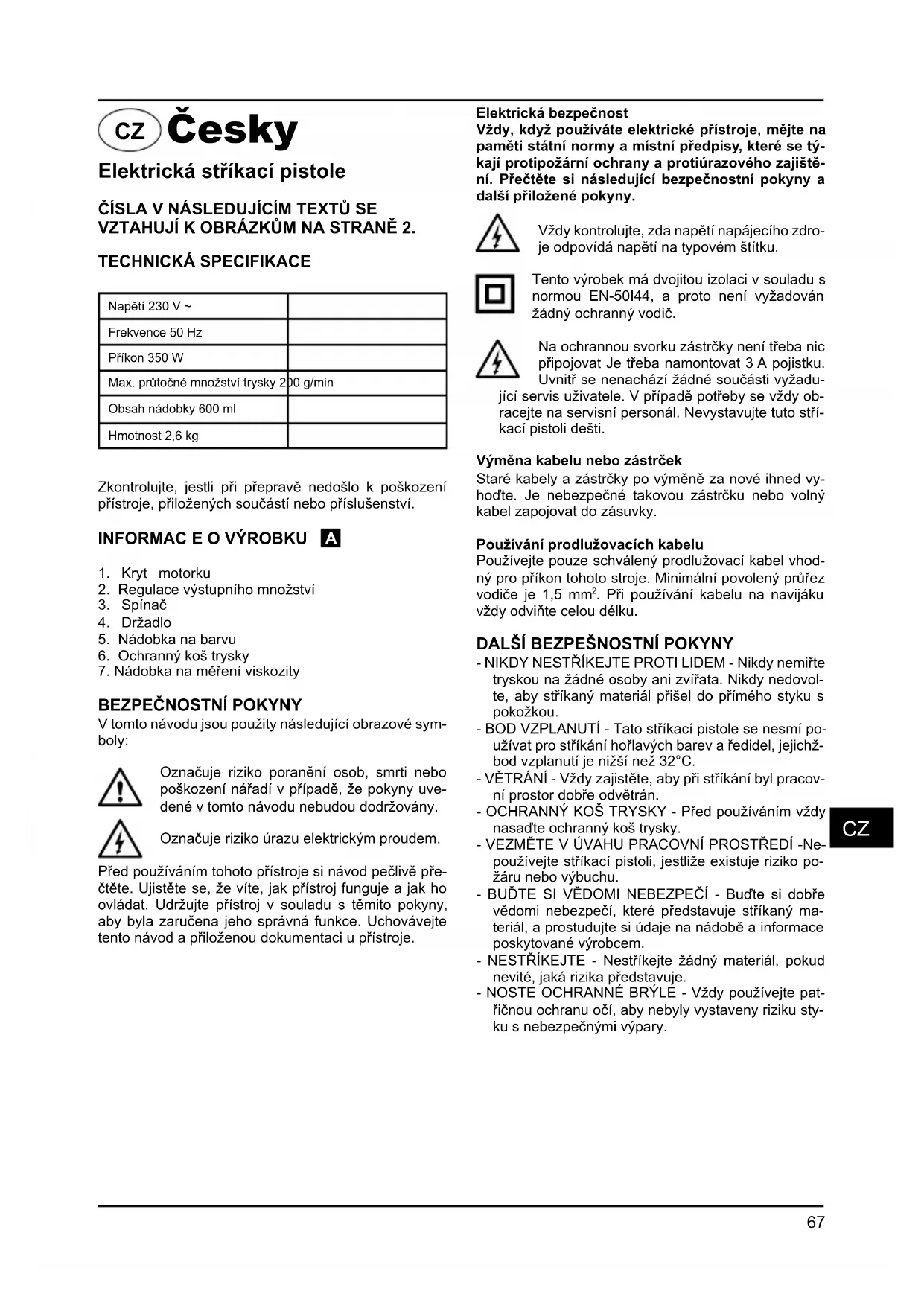

Elektrická stříkací pistole

ČÍSLA V NÁSLEDUJÍCÍM TEXTŮ SE VZTAHUJÍ K OBRÁZKŮM NA STRANĚ 2.

TECHNICKÁ SPECIFIKACE

Napětí 230 V ~
Frekvence 50 Hz
Přikon 350 W
Max. průtočné množství trysky 200 g/min
Obsah nádobky 600 ml
Hmotnost 2,6 kg

Zkontrolujte, jestli při přepravě nedošlo k poškození přístroje, přiložených součástí nebo příslušenství.

INFORMAC E O VÝROBKU A

1. Kryt motorku
2. Regulace výstupního množství
3. Spínač
4. Držadlo
5. Nádobka na barvu
6. Ochranný koš trysky
7. Nádobka na měření viskozity

BEZPEČNOSTNÍ POKYNY

V tomto návodu jsou použity následující obrazové sym- boly:

Označuje riziko poranění osob, smrti nebo poškození nářadí v případě, že pokyny uvedené v tomto návodu nebudou dodržovány.

Označuje riziko úrazu elektrickým proudem.

Před používáním tohoto přístroje si návod pečlivě přečtěte. Ujistěte se, že víte, jak přístroj funguje a jak ho ovládat. Udržujte přístroj v souladu s těmito pokyny, aby byla zaručena jeho správná funkce. Uchovávejte tento návod a přiloženou dokumentaci u přístroje.

Elektrická bezpečnost

Vždy, když používáte elektrické přístroje, mějte na paměti státní normy a místní předpisy, které se týkají protipožární ochrany a protiúrazového zajištění. Přečtěte si následující bezpečnostní pokyny a další přiložené pokyny.

Vždy kontrolujte, zda napětí napájecího zdroje odpovídá napětí na typovém štítku.

Tento výrobek má dvojitou izolaci v souladu s normou EN-50144, a proto není vyžadován žádný ochranný vodič.

Na ochrannou svorku zástrčky není třeba nic připojovat Je třeba namontovat 3 A pojistku. Uvnitř se nenachází žádné součásti vyžadu-

jící servis uživatele. V případě potřeby se vždy obracejte na servisní personál. Nevystavujte tuto stříkací pistoli dešti.

Výměna kabelu nebo zástrček

Staré kabely a zástrčky po výměně za nové ihned vyhoďte. Je nebezpečné takovou zástrčku nebo volný kabel zapojovat do zásuvky.

Používání prodlužovacích kabelu

Používejte pouze schválený prodlužovací kabel vhodný pro příkon tohoto stroje. Minimální povolený průřez vodiče je 1,5 mm². Při používání kabelu na navijáku vždy odviňte celou délku.

DALŠÍ BEZPEŠNOSTNÍ POKYNY

• NIKDY NESTRÍKEJTE PROTI LIDEM - Nikdy nemiřte tryskou na žádné osoby ani zvířata. Nikdy nedovolte, aby stříkaný materiál příšel do přímého styku s pokožkou.
• BOD VZPLANUTÍ - Tato stříkací pistole se nesmí používat pro stříkání hořlavých barev a ředidel, jejichžbod vzplanutí je nižší než 32°C.
• VĚTRÁNÍ - Vždy zajistěte, aby při stříkání byl pracovní prostor dobře odvětrán.
• OCHRANNÝ KOŠ TRYSKY - Před používáním vždy nasadťe ochranný koš trysky.
• VEZMĚTE V ÚVAHU PRACOVNÍ PROSTŘEDÍ -Ne-používejte stříkací pistoli, jestliže existuje riziko po-záru nebo výbuchu.
• BUĐTE SI VĚDOMI NEBEZPEČÍ - Bud'te si dobře vědomi nebezpečí, které představuje stříkaný materiál, a prostudujte si údaje na nádobě a informace poskytované výrobcem.
• NESTŘÍKEJTE - Nestříkejte žádný materiál, pokud nevité, jaká rizika představuje.

• NOSTE OCHRANNÉ BRÝLE - Vždy používejte patřičnou ochranu očí, aby nebyly vystaveny riziku styku s nebezpečnými výpary.

• NOSTE MASKU - Nikdy nepoužívejte stříkací pistoli, aniž byste byli chráněni maskou obličeje.

• CHRANTE SVÜJ SLUCH - Když hluk přesahuje 85 dB(A), používejte protihlukovou ochranu.
• SVE NÁŘADÍ UDRŽUJTE - Udržujte svou stříkací pistoli, nádoby s barvou a trysky čisté. Neprovádějte čištění pomocí hořlavých kapalin s bodem vzplanutí nižším než 32°C. Kontrolujte pravidelně přívodní kabel, a jestliže zjistíte jakékoliv poškození, nechte ho vyměnit kvalifi kovanou osobou.
• OTEVŘENÝ PLAMEN - Nikdy nestříkejte v blízkosti otevřeného ohně ani v blízkosti zapalovacího plamínku nějakého spotřebiče.

KOUŘENI - Nikdy při stříkání pistolí nekuřte.

• ŘEDĚNÍ - Vždy si před použitím barev či jiných materiálu prostudujte doporučení nebo pokyny výrobce k jejich ředění.
• ODPOJUJTE PISTOLI ZE ZÁSUVKY - Při plnění nádobky barvou nebo čištění pistole vždy pistoli odpojujte ze zásuvky.
• KDYZ NESTŘÍKÁTE. PISTOLI VYPÍNEJTE - Nikdy ani na okamžik nepoužívejte pistoli se zcela zavřeným regulačním knoflíkem pro nastavování stříkaného množství.

Nepřejímáme žádnou odpovědnost za škody vzniklé použitím nevhodných látek nebo barev, které nebyly správně ředěny, ani za žád-

né ohrožení zdraví vyplývající z nedostatečného větrání.

OKAMŽITĚ STŘÍKACÍ PISTOLI VYPNĚTE:

• Jestliže se poškodí zástrčka, přeruší nebo poškodí přívodní kabel.
• jestliže je spínač vadný.
• Jakmile ucítíte zápach kouře z pálící se izolace.

POKYNY PRO OBSLUHU

PŘÍPRAVA B

CZ

Nepoužívejte barvy a materiály, které na stěnách vytvářejí povrch s texturou, protože se jimi zanese tryska.

Pro dosažení nejlepších výsledku je důležité připravit si před použitím stříkací pistole stříkaný povrch a naředit barvu na správnou viskozitu. Vždy se ujistěte, že stříkaný povrch je zbaven prachu, nečistot a mastnoty. Ujistěte se, že jste kvalitní ochrannou páskou dobře zakryli všechny plochy, které nemají být stříkány. Barva či tekutina, kterou budete stříkat, by měla být dobře promíchána a bez jakýchkoli žmolku či jiných tuhých částic. S touto stříkací pistolí lze stříkat mnoho různých látek, ale vždy si před nákupem zkontrolujte doporučení výrobce.

ŘEDĚNÍ

Pamatujte, že před plněním nádobky na barvu stříkaným materiálem je vždy třeba odpojit pistoli ze zásuvky.

Většinou se barvy dodávají naředěné pro přímé nanášení štětcem, avšak aby byly vhodné pro stříkání, je třeba je nejprve naředit. Při používání stříkací pistole vždy dodržujte doporučení výrobce k ředění barev. Nádobka na měření viskozity vám pomůže určit správnou viskozitu barvy. Když chcete určovat viskozitu, naplňte měrnou nádobku po okraj barvou. Pak měřte čas potřebný k tomu, aby všechna barva vytekla zpět do plechovky s barvou. Níže uvedená tabulka uvádí doporučené časy pro různé druhy materiálu v sekundách.

Umělohmotné a latexové barvy 24 - 28 sekund
Barvy rozpustné ve vodě 20-25	sekund
Základní barvy 24-28 sekund
Laky 20-25 sekund
Olejové barvy 18-22sekund
Emaily 18-22sekund
Hliníkové barvy 22-25 sekund
Ochranné nátěry spodku vozu 25 - 35 sekund
Impregnace dřeva 24-28 sekund
Ochranné nátěry na dřevo	třeba ředitnení
Barvy na dřevo	řeba ředitnení

Jestliže barva vytéká déle, než je doporučený čas, je třeba další ředění. Přimíchejte malé množství příslušného ředidla a provedte zkoušku viskozity. Takto postupujte dále, dokud není dosaženo správné viskozity. Některé materiály určené ke stříkání obsahují žmolky a tuhé částice. Ty by se měly z barvy odstranit pomocí sítka ještě před plněním nádobky stříkací pistole.

STŘÍKÁNÍ C

Naplňte nádobku správně naředěnou barvou přefiltro- vanou přes sítko. Zapojte stříkací pistoli do zásuvky. Namiřte stříkací pistoli na kus odpadového materiálu a držte stisknutý spínač, dokud pistole nezačne stříkat. Regulačním knoflíkem ② seřídte požadované výstup- ní množství barvy.

TECHNIKY STŘÍKÁNÍ D

Pro dosažení nejlepších výsledku udržujte stále stejnou vzdálenost stříkací pistole od povrchu. Držte trysku 25 - 30 cm od povrchu a stříkejte rovnoměrně se strany na stranu a nahoru a dolu. Nestříkejte pod úhlem, protože to vede ke stékání barvy po povrchu. Používejte plynulé a rovnoměrné tempo. Při stříkání velkých ploch používejte vzor stříkání křížem krážem, jak znázorňuje obrázek.

E

Nikdy nespouštějte ani nevypínejte stříkací pistoli, jestliže je namířena na stříkanou plochu. Průběžně kontrolujte rychlost pohybu stříkací pistole. Při rychlém pohybu pistole je nastříkaná vrstva slabá, zatímco při pomalém pohybu silná. Najednou provádějte pouze jeden nástřík. Jestliže je třeba provést více nástříku, ujustěte se, že jste před dalším nástřikem dodrželi čas zasychání doporučený výrobcem. Při stříkání malých ploch mějte regulační knoflík nastaven na malé výstupní množství barvy. Tím se vyhnete příliš velké spotřebě barvy a zabráníte nadměrnému nánosu. Při stříkání předmětu nestříkejte pokud možno přerušovaně, aby nastříkaná vrstva nebyla příliš slabá nebo naopak silná. Nenaklánějte stříkací pistoli více než 45°.

ČIŠTĚNÍ A ÚDRŽBA

Před čištěním pistole nebo nádobky na barvu nezapomínejte stnkací pistoli vždy odpojit ze zásuvky.

Je velice duležité stříkací pistoli po každém použití řádně vyčistit. Nedodržení tohoto požadavku zcela jistě způsobí zanesení, także při příštím použití by pistole nefungovala! Záruka se nevztahuje na vyčištění stříkací pistole, která nebyla uživatelem pravidelně a řádně čištěna.

Po každém použití je třeba provést tyto úkony:

1. Z nádobky na barvu vylijte zbývající materiál.
2. řádně tuto nádobku vyčistěte použitým ředidlem.
3. Nalijte trochu tohoto ředidla do nádobky a stříkejte, dokud z trysky nevychází jen čisté ředidlo.
4. ředidlem rovněž zevrubně vyčistěte sací trubičku a fi ltr.
5. Vyčistěte ochranný koš a trysku a odstraňte všechny zbytky barvy.

ODSTRANOVÁNÍZÁVAD

Motorek bzučí, ale pistole nestříká nebo stříká ne- rovnoměrně.

1. Opotřebená vířivá hlavice Vyměňte víňvou hlavici
2. Sací trubička není správně nasazena Nasadte trubičku správně
3. Zanesená sací trubička Vyčistěte ji ředidlem
4. Zanesená tryska Vyčistěte trysku
5. Zanesený filtr Vyčistěte filtr ředidlem
6. Regulační knoflík je třeba seřídit Provedte sežení

Rozptýlení barvy není dobré

1. Nastavené množství není správné Proved'te seřízení
2. Barva je príliš hustá Zkontrolujte viskozitu barvy

Nanáší se příliš mnoho barvy

1. Stříkací pistole není čistá nebo není namazaná a výsledkem je zasekávání pístu ve válci Rozeberte pistoli a vyčistěte ji ředidlem
2. Příliš mnoho barvy Seřid'te nastavení množství otáčením ve směru hodinových ručiček, aby se množství barvy snížilo
3. Viskozita je příliš nízká Zkontrolujte viskozitu

Motorek je hlučnější než normálně

1. Stnkací pistole není čistá nebo není namazaná a výsledkem je zasekávání pístu ve válci Rozeberte pistoli a vyčistěte ji ředidlem

Pistole nestříká a není ani slyšet

1. Pistole není napájena elektrickým proudem Zkontrolujte napájení

Provozní zvuk není správný

1. Spatné nastavení výstupního množství Provedte nové nastavení
2. V nádobce na barvu je málo barvy a nasává se vzduch Doplňte barvu
3. Nesprávné ředění nebo omezený průtok sací trubičkou Zkontrolujte sací trubičku a viskozitu

Povrch je jako "pomerančová kura" a dochází k nadměrnému mlžení

1. Je použito nesprávné ředidlo Použijte správné ředidlo
2. Stříkací pistole je držena příliš daleko od stříkaného povrchu Držte stříkací pistoli blíže u stříkaného povrchu
3. Barva je príliš hustá Barvu rozřed'te

ÚDRŽBA

Pří provádní údržby motoru dbejte vždy na to, aby přístroj nebyl pod naptím.

Přístroje značky SBM Group jsou konstruovány pro dlouhodobé používání při minimální údržbě. Budou fungovat bez problémů, pokud se jim bude věnovat náležitá péče a pokud budou pravidelně čištěny.

iatní

Kryt přístroje pravidelně čistěte měkkým hadříkem (nejlépe po každém použití). Odstraňujte prach a špínu z otvorů ventilace.

Pokud se apínu nepodaří odstranit, použijte měkký hadřík namočený v mýdlové vodě. Zásadně nepoužívejte rozpouaštděla, jako jsou benzin, alkohol, čpavek apod. Tato rozpouštědla by mohla poškodit umlěohmotné součásti přístroje.

Poruchy

Jestliže dojde k poruše, např. v důsledku opotřebování některé součásti, obraťte se na zástupce firmy SBM Group. Na konci této příručky se nachází nákres přístroje rozloženého na jednotlivé díly, které je možné objednat.

ŽIVOTNÍ PROSTŘEDÍ

Přístroj je dodáván v odolném balení, které zabraňuje

jeho poškození během přepravy. Většinu z materiálů, které jsou na balení použity, lze recyklovat. Zbavujte se jich proto pouze na místech určených pro odpad příslušných látek.

Přístroje, které nepotřebujete, odneste k nejbližšímu zástupci fi rmy SBM Group ve vašem okolí. Zde dojde kjejich likvidaci vsouladu se zásadami ochrany životního prostředí.

ZÁRUKA

Záruka je poskytována za podmínek, jež najdete na samostatném záručním listu, který je přložen k výrobku.

Srpski

PIŠTOLJ ZA PRSKANJE

Brojke navedene dole u tekstu se odnose na crteže na poledini omota.

TEHNIČKE KARAKTERISTIKE

Napon, V 230
Frekvencija, Hz 50
Snaga, W 350
Maksimalna brzina prskanja, g/min 200
Zapremina posude za boju, ml 600
Težina, kg 2,6

UREĐAJ

1. Kućište
2. Regulator dovoda boje
3. Sklopka
4. Rukohvat
5. Posuda za boju
6. Razvodnik
7. Čaša-viskozimetar

SIGURNOSNA PRAVILA

Pažljivo proučite ovo uputstvo!

Strogo se pridržavajte ovih pravila za vreme rada i tehničkog održavanja. Nepravilno korišćenje i nedovoljna pažnja znatno skraćuju radni vek ovog proizvoda.

Takođe, pročitajte posebno priloženo uputstvo o sigurnosnim pravilima!

• Uvek proveravajte da li napon lokalne mreže odgovara naponu koji je naveden na pločici uređaja.
• Ovaj uređaj ima dvostruku izolaciju. Zbog toga nije potrebno uzemljenje.
• Redovno proveravajte kabel napajanja i utikač da se uverite da nema oštećenja. Ako je potrebna za mena kabela ili utikača, obratite se kvalifikovanom električaru. Nakon zamene, odmah odbacite stari kabel za napajanje i utikač.
• Nije preporučljivo koristiti predugačke produžne kablove.
• Ako koristite kabel na kolutu, on mora da bude potpuno razvučen.
• Najstrože je zabranjeno usmeravanje mlaznice električnog pištolja za prskanje prema ljudima ili životinjama.
• Izbegavajte prskanje boje po koži
• Dozvoljeno je korišćenje boja i razređivača kojima je temperatura zapaljenja niža od 32°C.
• Radite samo u dobro provetrenim prostorijama.
• Nije preporučljivo korišćenje pištolja za prskanje bez razvodnika

• Zabranjeno je raditi pištoljem za prskanje u prostorijama gde postoji verovatnost požara ili eksplozije.

• Preporučuje se da pre početka rada pažljivo proučite radni prostor po pitanju moguće pojave opasnosti.

• Prskane boje mogu da budu opasne po život. Obavezno pažljivo proučite oznake na limenci za boju.
• Za vreme rada obavezno nosite zaštitne naočari i molersku masku ili respirator.
• Preporučuje se da se radi sa zaštitnim štitnicima za uši.
• Pazite na čistoću električnog pištolja za prskanje, posude za boju i mlaznice.
• Zabranjeno je prskanje boje u blizini izvora plame-na.
• Najstrože je zabranjeno pušenje za vreme rada.
• Pažljivo pročitajte preporuke proizvođača boje o njenom razređivanju.
• Pre punjenja posude za boju ili pre čišćenja mlaznice, izvadite utikač iz utičnice.

ODMAH ISKLJUČITE ELEKTRIČNI PIŠTOLJ ZA BOJU AKO:

• ste otkrili oštećenja ili neispravnosti na kabelu napajanja.
  • se prekidač pokvario.
• pri svakoj pojavi dima ili smrada izgorele izolacije.

PAŽNJA!

Poštovani korisniče! Proizvođač ne snosi odgovornost za oštećenja električnog pištolja za prskanje, ako su ona izazvana upotrebom vilno razređenih boja.

KORIŠĆENJE

PRIPREMA B

Za postizanje najboljih rezultata, veoma je važno da pripremite radnu površinu i razrediti boju na pravilnu gustinu za rad pomoću pištolja za prskanje.

Površine koje trebaju da budu obojene moraju se očistiti od prašine, prljavštine, masti itd.

Preporučuje se korišćenje papirne trake za zaštitu površina koje ne trebaju biti obojene.

Potvrzujeme na odpovědnost, že tento výrobek odpovídá následujícím normám nebo normativním podkladům: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+ A1+A2, podle ustanovení směrnic 73/23/EWG, 2006/42/EWG, 2006/95/EWG, 2004/108/EWG.

HLUČNOSTI/VIBRACÍ Měřeno podle EN 60 745 činí tlak hlukové vlny tohoto přístroje <83 dB(A) a dávka hlučnosti <96 dB(A) (standardní odchylka: 3 dB), a vibrací <0.1 m/s² (metoda ruka-paže).

CS IZJAVA O USKLAĐENOSTI

Pod punom odgovornošću izjavljujemo da je ovaj proizvod usklađen sa sledećim standardima ili standardizovanim dokumentima: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+A1+A2, u skladu sa odredbama smernica 2006/42/EEC, 2006/95/EEC, 2004/108/EEC.

BUKA/VIBRACIJE Mereno u skladu sa EN 60 745, nivo pritiska zvuka ovog alata iznosi <83 dB(A), a jačina zvuka <96 dB(A) |normalno odstupanje: 3 dB), a vibracija <0.1 m/s ^2 (mereno metodom na šaci-ruci).

HU HASONLÓSÁGI NYILATKOZAT

Staré elektrické přístroje jsou recyklovatelné odpady a nepatří proto do domácího odpadu!

Chceme vás tímto požádat, abyste aktivně příspěli k podpoře ochrany přírodních zdrojů a životního prostředí, a odevzdali ten-to přístroj na k tomu určených sběrných místech.

CS UPUTSTVO O ZAŠTITI OKOLINE
