Produkttype	Elektrisk sprøytepistol uten trykkluft
Merke	Bort
Modell	BFP350
Forsyningsspenning	230 V ~
Frekvens	50 Hz
Inntatt effekt	350 W
Maksimal dyseytelse	200 g/min
Beholderkapasitet	600 ml
Vekt	2,6 kg
Dobbel isolasjon	Ja, i henhold til EN50144
Anbefalt sikring	3 A
Dysetype	Kurvdyse
Lydtrykknivå	< 83 dB(A)
Lydeffektnivå	< 96 dB(A)
Vibrasjon (hånd-arm metode)	< 0,1 m/s²
Flammepunkt for sprøytbare materialer	Minimum 32°C
Anbefalt sprøyteavstand	25-30 cm fra overflaten
Garanti	Se medfølgende garantisertifikat

Ofte stilte spørsmål - BFP350 Bort

Hvordan fortynne malingen til BFP350 sprøytepistolen?

De fleste malinger må fortynnes. Bruk den medfølgende viskositetsmålebegeret: fyll den til kanten, mål tiden for utstrømning. For eksempel, for plast- eller lateksmaling bør tiden være 24 til 28 sekunder. Hvis det er lengre, tilsett passende tynningsmiddel og bland til riktig konsistens oppnås.

Hva gjør jeg hvis motoren summer men ikke sprøyter?

Dette kan skyldes en slitt roterende hode (må byttes), et feilplassert eller blokkert sugeslange, en tett dyse eller filter. Rengjør disse delene med tynningsmiddel og juster sugeslangen på nytt. Sjekk også innstillingen av strømningskontrollknappen.

Hvordan rengjøre pistolen etter bruk?

Koble alltid apparatet fra strømmen. Tøm resten av malingen, rengjør beholderen med passende tynningsmiddel, sprøyt deretter rent tynningsmiddel til det kommer ut av dysen. Rengjør også sugeslangen, filteret, kurven og dysen for å fjerne alle avleiringer.

Hva er den ideelle avstanden mellom dysen og overflaten?

Hold dysen 25-30 cm fra overflaten og alltid parallelt med den. Sprøyt i jevne frem-og-tilbake bevegelser, uten å stoppe på overflaten for å unngå drypp.

Kan man sprøyte brannfarlige malinger?

Nei, denne pistolen skal ikke brukes med maling eller løsemidler med flammepunkt under 32°C. Sørg for at arbeidsområdet er godt ventilert og at det ikke er åpen flamme eller antennelseskilder.

Hvordan justere sprøytemengden?

Bruk strømningskontrollen som sitter på pistolen. Drei den for å øke eller redusere strømmen. For små overflater, reduser strømmen for å unngå oversprøyting. Gjør alltid en prøve på et avfallsmateriale.

Hva gjør jeg ved ujevn sprøyting?

Sjekk malingens viskositet (for tykk eller for tynn), renheten til dysen og filteret, og innstillingen av strømmen. Hvis forstøvningen er dårlig, juster volumet eller rengjør pistolen. For et 'appelsinskall'-utseende, bruk riktig løsemiddel.

Må man bruke maske under bruk?

Ja, bruk alltid en egnet åndedrettsvernmaske for damper og røyk. Bruk også øyevern, og hvis støyen overstiger 85 dB(A), bruk hørselsvern.

Hvordan bytte dyse eller slitte deler?

Koble apparatet fra strømmen. Det slitte roterende hodet kan byttes. For andre deler (slange, filter osv.), kontakt din lokale SBM Group-forhandler. En tegning av delene er gitt på baksiden av bruksanvisningen for å bestille reservedeler.

Hva er effekten og beholderens kapasitet?

BFP350 pistolen har en inntatt effekt på 350 W og en beholder på 600 ml. Maksimal dyseytelse er 200 g/min. Den fungerer på strømnettet 230 V ~ 50 Hz.

BRUKSANVISNING BFP350 Bort

Kontroller maskinen, løsdele og tilbehør for transportskade.

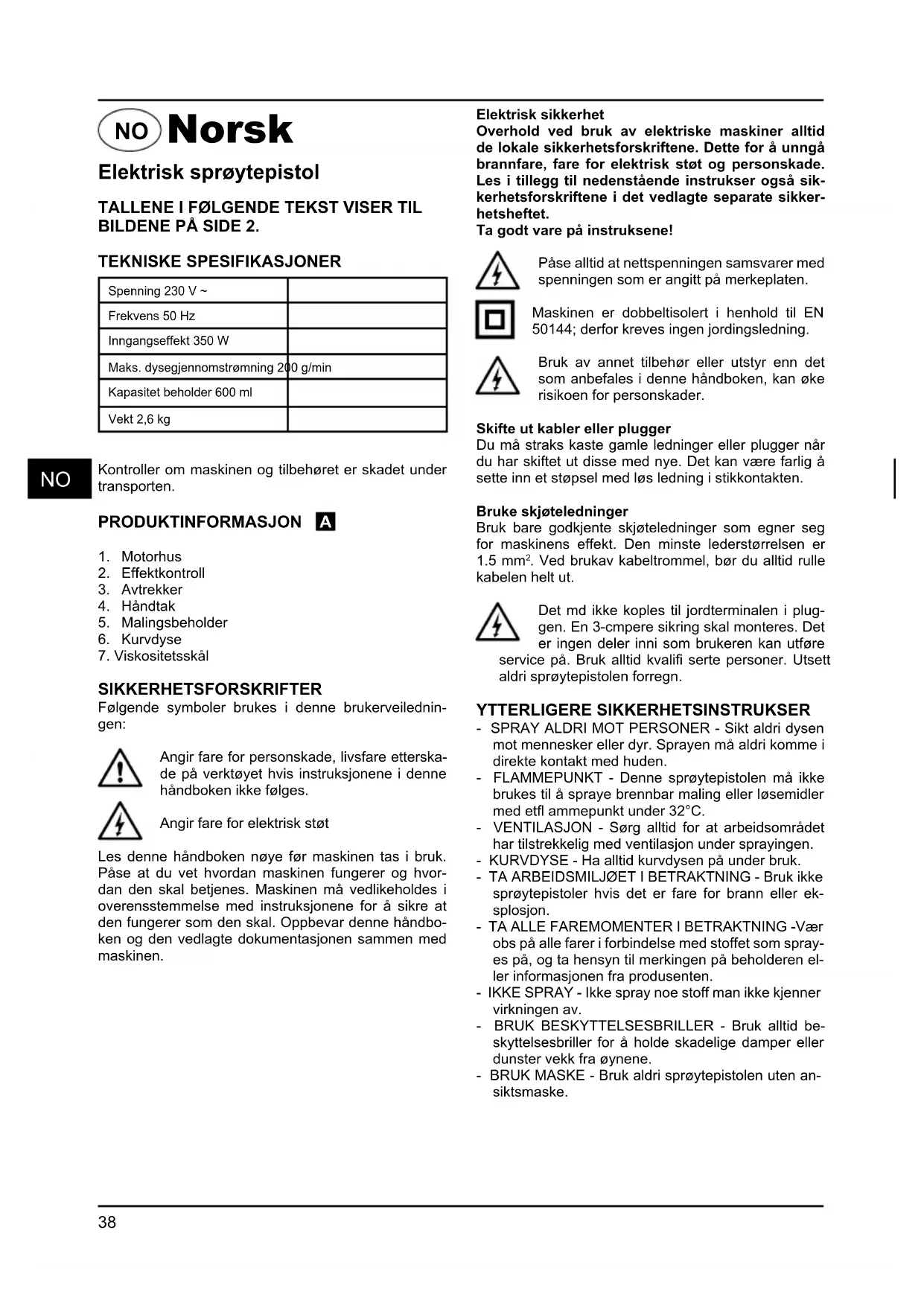

Elektrisk sprøytepistol

TALLENE I F∅LGENDE TEKST VISER TIL BILDENE PÅ SIDE 2.

TEKNISKE SPESIFIKASJONER

Spenning 230 V ~
Frekvens 50 Hz
Inngangseffekt 350 W
Maks. dysegjennomstrømning 200 g/min
Kapasitet beholder 600 ml
Vekt 2,6 kg

NO

Følgende symboler brukes i denne brukerveiledningen:

Angir fare for personskade, livsfare etterskade på verktøyet hvis instruksjonene i denne håndboken ikke følges.

Angir fare for elektrisk støt

Les denne håndboken nøye før maskinen tas i bruk. Påse at du vet hvordan maskinen fungerer og hvordan den skal betjenes. Maskinen må vedlikeholdes i overensstemmelse med instruksjonene for å sikre at den fungerer som den skal. Oppbevar denne håndboken og den vedlagte dokumentasjonen sammen med maskinen.

Elektrisk sikkerhet

Overhold ved bruk av elektriske maskiner alltid de lokale sikkerhetsforskriftene. Dette for å unngå brannfare, fare for elektrisk støt og personskade. Les i tillegg til nedenstående instrukser også sikkerhetsforskriftene i det vedlagte separate sikkerhetsheftet.

Påse alltid at nettspenningen samsvarer med spenningen som er angitt på merkeplaten.

Maskinen er dobbeltisolert i henhold til EN 50144; derfor kreves ingen jordingsledning.

Bruk av annet tilbehør eller utstyr enn det som anbefales i denne håndboken, kan øke risikoen for personskader.

Skifte ut kabler eller plugger

Du må straks kaste gamle ledninger eller plugger når du har skiftet ut disse med nye. Det kan være farlig å sette inn et støpsel med løs ledning i stikkontakten.

Bruke skjøteledninger

Bruk bare godkjente skjøteledninger som egner seg for maskinens effekt. Den minste lederstørrelsen er 1.5 mm ^2 . Ved brukav kabeltrommel, bør du alltid rulle kabelen helt ut.

Det md ikke koples til jordterminalen i pluggen. En 3-cmpere sikring skal monteres. Det er ingen deler inni som brukeren kan utføre

service på. Bruk alltid kvalifi serte personer. Utsett aldri sprøytepistolen forregn.

YTTERLIGERE SIKKERHETSINSTRUKSER

• SPRAY ALDRI MOT PERSONER - Sikt aldri dysen mot mennesker eller dyr. Sprayen må aldri komme i direkte kontakt med huden.
• FLAMMEPUNKT - Denne sprøytepistolen må ikke brukes til å spraye brennbar maling eller løsemidler med etfl ammepunkt under 32°C.
• VENTILASJON - Sørg alltid for at arbeidsområdet har tilstrekkelig med ventilasjon under sprayingen.
• KURVDYSE - Ha alltid kurvdysen på under bruk.
• TA ARBEIDSMILJ∅ET I BETRAKTNING - Bruk ikke sprøytepistoler hvis det er fare for brann eller eksplosjon.
• TA ALLE FAREMOMENTER I BETRAKTNING -Vær obs på alle farer i forbindelse med stoffet som sprayes på, og ta hensyn til merkingen på beholderen eller informasjonen fra produsenten.
• IKKE SPRAY - Ikke spray noe stoff man ikke kjenner virkningen av.
• BRUK BESKYTTELSESBRILLER - Bruk alltid beskyttelsesbriller for å holde skadelige damper eller dunster vekk fra øynene.

• BRUK MASKE - Bruk aldri sprøytepistolen uten an-siktsmaske.

• BRUK H∅RSELVERN - Bruk hørselvern hvis støynivåetoverstiger85 dB(A).

• VEDLIKEHOLD VERKT∅YET - Hold sprøytepistolen, malingsbeholderen og dysene rene. Ikke rengjør med brennbare væsker med et fl ammepunkt under 32 °C. Kontroller strømledningen med jevne mellomrom. Hvis denne er skadet, må du få den byttet ut av en kvalifi sert person.
• APEN ILD - Spray aldri i nærheten av åpen ild eller en beredskapsfl amme.
• R∅YKING - Røyking er forbudt under spraying. FORTYNNING - Les alltid malingsprodusentens anbefalinger eller instrukser før du bruker maling eller andre materialer.
• KOPLE FRA STR∅MNETTET - Kople alltid fra strømnettet før du fyller malingsbeholderen eller rengjør sprøytepistolen.
• SLA AV NÅR IKKE I BRUK - Unngå å kjøre enheten när strømningsregulatoren er stengt.

Vi påtar oss intet ansvar for skader som skyldes bruk av uegnede stoffer eller maling som ikke er fortynnet på riktig måte eller for helse-

skader som oppstår på grunn av utilstrekkelig ventilasjon.

SPR∅YTEPISTOLEN MÅ STRAKS SLÅS AV VED:

• Brudd i støpsel, strømledning eller skader på strømleder.
• Defekt bryter
  • Røyk eller lukt av svidd isolasjon

DRIFTSINSTRUKS

KLARGJ∅RING B

Bruk ikke strukturert veggmåling eller tykk maling da dette vil blokkere dysen.

For å oppnå best mulig resultat er det viktig at du klargjør overfl aten som skal behandles og tynne ut malingen til riktig viskositet før du tar i bruk sprøytepistolen. Påse alltid at overfl atene som skal behandles, er fri for støv, skitt og fett. Områdene som ikke skal behandles, bør maskeres med en maskeringstape av god kvalitet. Malingen eller væsken som skal sprayes på, bør være grundig blandet og fri for klumper eller andre partikler. Mange stoffer kan sprayes med denne sprøytepistolen, men se alltid produsentens anbefalinger før du kjøper malingen.

TYNNING

Husk alltid å kople enheten fra strømnettet før du fyller malingsbeholderen.

De fl este malinger leveres klare for påføring med kost og må tynnes ut før de egner seg til spraying. Følg produsentens råd om tynningav malingen når du skal bruke sprøytepistol. Viskositetsskålen vil hjelpe deg å fastsette den riktige viskositeten til malingen som skal brukes. For å fastsette den riktige viskositeten fyller du skålen helt opp med maling. Mål hvor lang tid dettar før alt innholdet renner tilbake i boksen. Tabellen nedenfor viser anbefalte tider for ulike typer materiale.

Plast- og lateksmaling 44 - 28 sekunder
Vannbaserte malinger 20-25 sekunder
Primere 24-28 sekunder
Lakk 10-25 sekunder
Oljebaserte malinger	18 - 22 sekunder
Emaljelakk	18-22sekunder
Aluminiumsmalinger	22-25 sekunder
Understellsbeskyttelse	25 - 35 sekunder
Trelakk	28-35 sekunder
Treimpregneringsmidler	Krever ingen uttynning
Trebeis	Krever ingen uttynning

SPR∅YTING C

Fyll malingsbeholderen med riktig uttynnet og silt maling. Kople sprøytepistolen til strømnettet. Pek sprøytepistolen mot noe skrapmateriale og trykk på avtrekkeren til det kommer maling gjennom dysen. Juster effektkontrol-len ② til du oppnår ønsket mengde.

SPR∅YTETEKNIKKER D

For å oppnå best mulig resultat bør du holde sprøytepistolen vannrett og parallelt til overfl aten som skal behandles. Hold dysen 25 - 30 cm fra overfl aten, og spray jevnt fra side til side eller opp og ned. Du må ikke holde sprøytepistolen i en vinkel da det vil føre til at malingen beveger seg på overfl aten. Bruk jevne bevegelser. Når du skal spraye store områder, bør du forsøke å følge et kryssmønster slik det er vist nedenfor.

E

Du må aldri starte eller stoppe sprøytepistolen mens den er rettet mot overfl aten som skal behandles. Styr sprøytepistolen med jevn hastighet. Raske bevegelser vil etterlate seg et tynt lag, og trege bevegelser vil etterlate seg et tykt lag. Påfør ett lag om gangen. Hvis det skal påføres fl ere lag, må du ta hensyn til tørketiden som produsenten anbefaler før neste lag påføres. Når du skal spraye små arealer, bør du sette effektkontrollen på en lav verdi. På denne måten vil du unngå å bruke for mye maling. Hvis det er mulig, bør du unngå å stoppe og starte når du sprøytemaler et objekt. Dette kan føre til at det påføres for lite eller for mye maling. Sprøytepistolen bør ikke tippes over mer enn 45°.

RENGJ∅RING OG VEDLIKEHOLD

Husk alltid å kople enheten fra strømnettet før du rengjør sprøytepistolen eller malingsbeholderen.

Det er viktig at sprøytepistolen rengjøres grundig etter hver gang den brukes. Hvis dette ikke gjøres, vil det som regel føre til blokkeringer og funksjonssvikt neste gang den skal brukes. Garantien dekker ikke rengjøring av en sprøytepistol som ikke er tilstrekkelig rengjort av brukeren.

Følgende må gjøres etter hver gang sprøytepistolen brukes:

1. Tøm eventuelle rester fra beholderen.
2. Rengjør beholderen grundig med tynneren som ble brukt.
3. Tøm littynner i beholderen, og spray gjennom sprøytepistolen helt til det bare kommer tynner gjennom dysen.
4. Rengjør oppfangingsrøret og fi Iteret med tynner.
5. Rengjør kurven og dysen ogfjern eventuelle rester.

FEILS∅KING

1. Slittvirvelhode
   Skift virvelhode
2. Oppfangingsrør ikke i riktig posisjon juster oppfangingsrør på nytt
3. Blokkert oppfangingsrør Rengjør med tynner
4. Blokkert dyse
   Rengjør dysen
5. Blokkert filter
   Rengjør med tynner
6. Kontrollbryter må justeres Juster

Det kommer for mye maling.

1. Sprøytepistolen er ikke ren eller er ikke smurt, noe som gjør at stempelet sitter fast i sylnderen Demonter sprøytepistolen og rengjør med tynner.

2. For mye maling

Juster volumet med klokken for å redusere spraymengden. To tynne lag er bedre enn ett tykt.

1. For lite viskositet

Kontroller viskositeten

Høyere motorstøy enn normalt.

1. Sprøytepistolen er ikke ren eller er ikke smurt, noe som gjør at stempelet sitter fast i sylinderen Demonter sprøytepistolen og rengjør med tynner.

Ingen spray, ingen lyd.

1. Ingen strøm Kontroller strømtilførselen. Driftslyd ikke riktig.

2. Dårlig effektjustering Juster på nytt

3. Ikke nok maling i beholderen, noe som gjør at det suges inn luft Fyll etter med maling
4. Malingen fortynnes ikke riktig eller går ikke helt gjennom oppfangingsrøret. Sjekk oppfangingsrøret og viskositetsnivået

"Appelsinhud"-spraytåke.

1. Feil løsemiddel brukes Bruk riktig løsemiddel.
2. Sprøytepistol for langt fra overfl aten. Hold sprøytepistolen nærmere objektet
3. Malingfortykk Tynn utmålingen.

VEDLIKEHOLD

Sørg for at maskinen er spenningsløs når det skal utføres vedlikeholdsarbeid på de mekaniske delene.

Maskinene fra SBM Group er konstruert slik at de kan fungere uten problemer med et minimum av vedlikehold. Hvis maskinen rengjøres regelmessig og behandles på riktig måte, bidrar dette til å gi maskinen en lang levetid.

Rengjøring

Rengjør maskinhuset regelmessig med en myk klut, helst etter hver bruk. Sørg foråt ventilasjonsåpningene er fri for støv og skitt.

Hardnakket skitt fjernes med en myk klut som er fuktet med såpevann. Bruk ikke løsemidler som bensin, alkohol, ammoniakko. kl. Slike stoffer skader kunststoffdelene.

Feil

Hvis det skulle opptre en feil som følge av f.eks. slitasje på en del, må man ta kontakt med den lokale SBM Group -forhandleren.

Bakerst i denne bruksanvisningen finnes det en deltegning med de deler som kan bestilles.

MILJ∅

For å unngå transportskader leveres maskinen i solid emballasje. Emballasjen er i den grad dette er mulig fremstilt av resirkulerbart materiale. Benytt derfor anledningen til å resirkulere emballasjen.

GARANTI

Garantibetingelsene er å fi nne på det vedlagte garantikortet.
