Produkttype	Elektrisk luftløs sprøytepistol
Merke	Bort
Modell	BFP400
Spenning	230 V ~
Frekvens	50 Hz
Inngangseffekt	400 W
Maksimal dysestrømning	0 - 380 ml/min
Beholderens innhold	800 ml
Vekt	1,13 kg
Dobbelt isolasjon	Ja, i henhold til EN50144
Dysetype	Sprøytekurvdyse
Debitjustering	Ja, roterende kontroll
Anbefalt sprøyteavstand	25 - 30 cm
Sprøytbare materialer	Maling, lakk, beis, primer (kontroller viskositet)
Fortynning nødvendig	Ja, bruk medfølgende viskositetskopp
Sikkerhetsbeskyttelse	Må ikke brukes med flammepunkt <32°C
Nødvendig personlig verneutstyr	Vernebriller, maske, hørselsvern ved behov
Lydtrykksnivå	< 87 dB(A)
Lydeffektnivå	< 98 dB(A)
Vibrasjon	< 0,1 m/s² (hånd-arm-metoden)
Vedlikehold	Rengjøres etter hver bruk med egnet tynner
Reservedeler tilgjengelig	Roterende hode, dyse, filter, sugeslange
Garanti	Se vedlagte garantibevis

Ofte stilte spørsmål - BFP400 Bort

Hvordan fortynne malingen for optimal sprøyting?

Bruk medfølgende viskositetskopp. Mål flytetiden: for plast-/lateksmaling skal den være 24-28 sekunder. Hvis tiden er for lang, tilsett egnet tynner og bland til riktig viskositet er oppnådd.

Hva gjør jeg hvis motoren surrer, men ikke sprøyter?

Kontroller først at sugeslangen er riktig plassert og ikke blokkert. Rengjør dysen og filteret med tynner. Hvis problemet vedvarer, kan det roterende hodet være slitt og må byttes.

Hvordan rengjøre pistolen etter bruk?

Koble apparatet fra strømmen. Tøm beholderen, rengjør den med tynner. Hell litt tynner i bollen og sprøyt til ren tynner kommer ut. Rengjør sugeslangen, filteret, dysen og kurven.

Hvilke sikkerhetstiltak bør tas?

Bruk alltid vernebriller og maske. Sprøyt aldri nær åpen flamme eller mens du røyker. Sørg for god ventilasjon. Ikke rett pistolen mot personer eller dyr. Koble apparatet fra strømmen under fylling eller rengjøring.

Hva er ideell avstand mellom dyse og overflate?

Hold dysen 25-30 cm fra overflaten og hold pistolen parallelt med overflaten for å unngå renning og sikre et jevnt lag.

Hvorfor har sprøytingen et 'appelsinhud'-utseende?

Dette kan skyldes feil løsemiddel, for stor avstand, eller for tykk maling. Bruk riktig løsemiddel, flytt pistolen nærmere, eller fortynn malingen mer.

Kan man sprøyte maling uten fortynning?

Nei, de fleste malingsprodukter som er klare til påføring med pensel må fortynnes. Bruk viskositetskoppen for å oppnå anbefalt flytetid. Noen materialer som treimpregnering krever ikke fortynning.

Hva gjør jeg hvis det sprøytes for mye maling?

Still inn de kontaktjusteringen med klokken for å redusere strømningen. Påfør to tynne strøk i stedet for ett tykt. Kontroller også viskositeten: hvis den er for lav, flyter malingen for mye.

Hvordan vedlikeholde pistolen for å forlenge levetiden?

Rengjør den grundig etter hver bruk. Kontroller regelmessig at ventilasjonsspaltene er rene. Bruk en myk klut og såpevann til huset, aldri sterke løsemidler. Oppbevar den på et tørt sted.

Hvor finner jeg reservedeler til BFP400?

Kontakt din lokale SBM Group-forhandler. Deler som roterende hode, dyse, filter og sugeslange er tilgjengelige. En tegningsoversikt over delene finnes på baksiden av bruksanvisningen.

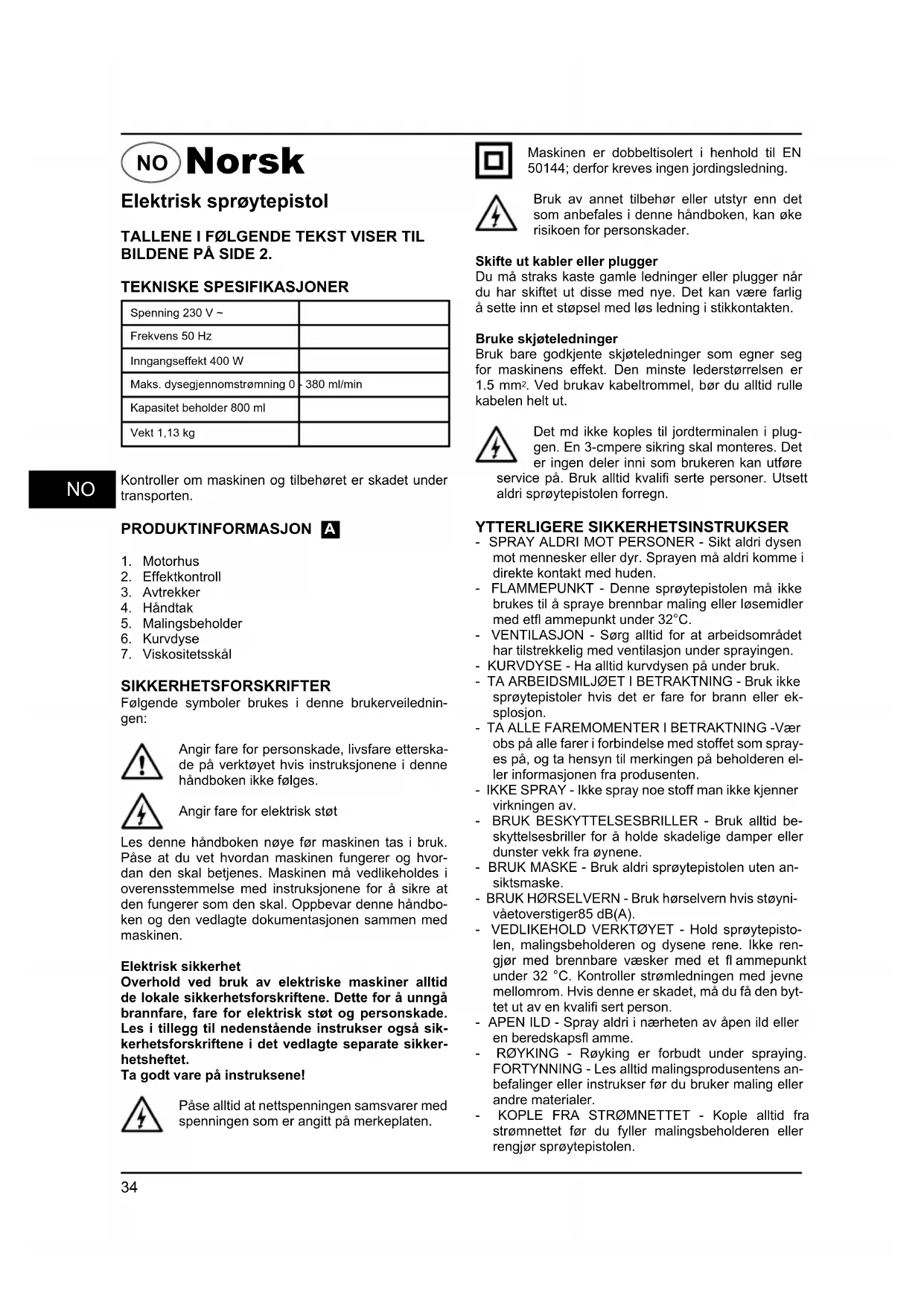

BRUKSANVISNING BFP400 Bort

Kontroller maskinen, løsdele og tilbehør for transportskade.

Elektrisk sprøytepistol

TALLENE I F∅LGENDE TEKST VISER TIL BILDENE PÅ SIDE 2.

TEKNISKE SPESIFIKASJONER

Spenning 230 V ~
Frekvens 50 Hz
Inngangseffekt 400 W
Maks. dysegjennomstrømning 0 -	380 ml/min
Kapasitet beholder 800 ml
Vekt 1,13 kg

Følgende symboler brukes i denne brukerveiledningen:

Angir fare for personskade, livsfare etterskade på verktøyet hvis instruksjonene i denne håndboken ikke følges.

Angir fare for elektrisk støt

Les denne håndboken nøye før maskinen tas i bruk. Påse at du vet hvordan maskinen fungerer og hvordan den skal betjenes. Maskinen må vedlikeholdes i overensstemmelse med instruksjonene for å sikre at den fungerer som den skal. Oppbevar denne håndboken og den vedlagte dokumentasjonen sammen med maskinen.

Elektrisk sikkerhet

Overhold ved bruk av elektriske maskiner alltid de lokale sikkerhetsforskriftene. Dette for å unngå brannfare, fare for elektrisk støt og personskade. Les i tillegg til nedenstående instrukser også sikkerhetsforskriftene i det vedlagte separate sikkerhetsheftet.

Påse alltid at nettspenningen samsvarer med spenningen som er angitt på merkeplaten.

Maskinen er dobbeltisolert i henhold til EN 50144; derfor kreves ingen jordingsledning.

Bruk av annet tilbehør eller utstyr enn det som anbefales i denne håndboken, kan øke risikoen for personskader.

Skifte ut kabler eller plugger

Bruke skjøteledninger

Bruk bare godkjente skjøteledninger som egner seg for maskinens effekt. Den minste lederstørrelsen er 1.5 mm². Ved brukav kabeltrommel, bør du alltid rulle kabelen helt ut.

Det md ikke koples til jordterminalen i pluggen. En 3-cmpere sikring skal monteres. Det er ingen deler inni som brukeren kan utføre ce på. Bruk alltid kvalifi serte personer. Utsett sprøytepistolen forregn.

YTTERLIGERE SIKKERHETSINSTRUKSER

• SPRAY ALDRI MOT PERSONER - Sikt aldri dysen mot mennesker eller dyr. Sprayen må aldri komme i direkte kontakt med huden.
• FLAMMEPUNKT - Denne sprøytepistolen må ikke brukes til å spraye brennbar maling eller løsemidler med etfl ammepunkt under 32°C.
• VENTILASJON - Sørg alltid for at arbeidsområdet har tilstrekkelig med ventilasjon under sprayingen.
• KURVDYSE - Ha alltid kurvdysen på under bruk.
• TA ARBEIDSMILJ∅ET I BETRAKTNING - Bruk ikke sprøytepistoler hvis det er fare for brann eller eksplosjon.
• TA ALLE FAREMOMENTER I BETRAKTNING -Vær obs på alle farer i forbindelse med stoffet som sprayes på, og ta hensyn til merkingen på beholderen eller informasjonen fra produsenten.
• IKKE SPRAY - Ikke spray noe stoff man ikke kjenner virkningen av.
• BRUK BESKYTTELSESBRILLER - Bruk alltid beskyttelsesbriller for å holde skadelige damper eller dunster vekk fra øynene.
• BRUK MASKE - Bruk aldri sprøytepistolen uten an-siktsmaske.
• BRUK H∅RSELVERN - Bruk hørselvern hvis støynivåetoverstiger85 dB(A).
• VEDLIKEHOLD VERKT∅YET - Hold sprøytepistolen, malingsbeholderen og dysene rene. Ikke rengjør med brennbare væsker med et fl ammepunkt under 32 °C. Kontroller strømledningen med jevne mellomrom. Hvis denne er skadet, må du få den byttet ut av en kvalifi sert person.
• APEN ILD - Spray aldri i nærheten av åpen ild eller en beredskapsfl amme.
• R∅YKING - Røyking er forbudt under spraying. FORTYNNING - Les alltid malingsprodusentens anbefalinger eller instrukser før du bruker maling eller andre materialer.
• KOPLE FRA STR∅MNETTET - Kople alltid fra strømnettet før du fyller malingsbeholderen eller rengjør sprøytepistolen.

- SLA AV NÅR IKKE I BRUK - Unngå å kjøre enheten när strømningsregulatoren er stengt.

Vi påtar oss intet ansvar for skader som skyldes bruk av uegnede stoffer eller maling som ikke er fortynnet på riktig måte eller for helseskader som oppstår på grunn av utilstrekkelig ventilasjon.

SPR∅YTEPISTOLEN MÅ STRAKS SLÅS AV VED:

• Brudd i støpsel, strømledning eller skader på strømleder.
• Defekt bryter
  • Røyk eller lukt av svidd isolasjon

DRIFTSINSTRUKS

KLARGJ∅RING B

Bruk ikke strukturert veggmåling eller tykk maling da dette vil blokkere dysen.

For å oppnå best mulig resultat er det viktig at du klar-gjør overfl aten som skal behandles og tynne ut malingen til riktig viskositet før du tar i bruk sprøytepistolen. Påse alltid at overfl atene som skal behandles, er fri for støv, skitt og fett. Områdene som ikke skal behandles, bør maskeres med en maskeringstape av god kvalitet. Malingen eller væsken som skal sprayes på, bør være grundig blandet og fri for klumper eller andre partikler. Mange stoffer kan sprayes med denne sprøytepistolen, men se alltid produsentens anbefalinger før du kjøper malingen.

TYNNING

Husk alltid å kople enheten fra strømnettet før du fyller malingsbeholderen.

De fl este malinger leveres klare for påføring med kost og må tynnes ut før de egner seg til spraying. Følg produsentens råd om tynningav malingen når du skal bruke sprøytepistol. Viskositetsskålen vil hjelpe deg å fastsette den riktige viskositeten til malingen som skal brukes. For å fastsette den riktige viskositeten fyller du skålen helt opp med maling. Mål hvor lang tid dettar før alt innholdet renner tilbake i boksen. Tabellen nedenfor viser anbefalte tider for ulike typer materiale.

Plast- og lateksmaling 44 - 28 sekunder

Vannbaserte malinger 20-25 sekunder

Primere 24-28 sekunder

Lakk 10-25 sekunder

Oljebaserte malinger 18 - 22 sekunder

Emaljelakk l8-22sekunder

Aluminiumsmalinger 22-25 sekunder

Understellsbeskyttelse 25 - 35 sekunder

Trelakk 28-35 sekunder

Treimpregneringsmidler	Krever ingen uttynning
Trebeis	Krever ingen uttynning

SPR∅YTING C

Fyll malingsbeholderen med riktig uttynnet og silt maling. Kople sprøytepistolen til strømnettet. Pek sprøytepistolen mot noe skrapmateriale og trykk på avtrekkeren til det kommer maling gjennom dysen. Juster effektkontrol-len ② til du oppnår ønsket mengde.

SPR∅YTETEKNIKKER D

For å oppnå best mulig resultat bør du holde sprøytepistolen vannrett og parallelt til overfl aten som skal behandles. Hold dysen 25 - 30 cm fra overfl aten, og spray jevnt fra side til side eller opp og ned. Du må ikke holde sprøytepistolen i en vinkel da det vil føre til at malingen beveger seg på overfl aten. Bruk jevne bevegelser. Når du skal spraye store områder, bør du forsøke å følge et kryssmønster slik det er vist nedenfor.

E

Du må aldri starte eller stoppe sprøytepistolen mens den er rettet mot overfl aten som skal behandles. Styr sprøytepistolen med jevn hastighet. Raske bevegelser vil etterlate seg et tynt lag, og trege bevegelser vil etterlate seg et tykt lag. Påfør ett lag om gangen. Hvis det skal påføres fl ere lag, må du ta hensyn til tørketiden som produsenten anbefaler før neste lag påføres. Når du skal spraye små arealer, bør du sette effektkontrollen på en lav verdi. På denne måten vil du unngå å bruke for mye maling. Hvis det er mulig, bør du unngå å stoppe og starte når du sprøytemaler et objekt. Dette kan føre til at det påføres for lite eller for mye maling. Sprøytepistolen bør ikke tippes over mer enn 45°.

RENGJ∅RING OG VEDLIKEHOLD

Husk alltid å kople enheten fra strømnettet før du rengjør sprøytepistolen eller malingsbeholderen.

Det er viktig at sprøytepistolen rengjøres grundig etter hver gang den brukes. Hvis dette ikke gjøres, vil det som regel føre til blokkeringer og funksjonssvikt neste gang den skal brukes. Garantien dekker ikke rengjøring av en sprøytepistol som ikke er tilstrekkelig rengjort av brukeren.

Følgende må gjøres etter hver gang sprøytepistolen brukes:

1. Tøm eventuelle rester fra beholderen.
2. Rengjør beholderen grundig med tynneren som ble brukt.
3. Tøm littynner i beholderen, og spray gjennom sprøytepistolen helt til det bare kommer tynner gjennom dysen.
4. Rengjør oppfangingsrøret og filteret med tynner.
5. Rengjør kurven og dysen ogfjern eventuelle rester.

FEILS∅KING

1. Slittvirvelhode
   Skift virvelhode
2. Oppfangingsrør ikke i riktig posisjon juster oppfangingsrør på nytt
3. Blokkert oppfangingsrør Rengjør med tynner
4. Blokkert dyse Rengjør dysen
5. Blokkert filter Rengjør med tynner
6. Kontrollbryter må justeres Juster

Det kommer for mye maling.

1. Sprøytepistolen er ikke ren eller er ikke smurt, noe som gjør at stempelet sitter fast i sylinderen Demonter sprøytepistolen og rengjør med tynner.
2. For mye maling Juster volumet med klokken for å redusere spray- mengden. To tynne lag er bedre enn ett tykt.
3. For lite viskositet Kontroller viskositeten

Høyere motorstøy enn normalt.

1. Sprøytepistolen er ikke ren eller er ikke smurt, noe som gjør at stempelet sitter fast i sylinderen Demonter sprøytepistolen og rengjør med tynner.

Ingen spray, ingen lyd.

1. Ingen strøm Kontroller strømtilførselen. Driftslyd ikke riktig.

2. Dårlig effektjustering Juster på nytt

3. Ikke nok maling i beholderen, noe som gjør at det suges inn luft Fyll etter med maling

4. Malingen fortynnes ikke riktig eller går ikke helt gjennom oppfangingsrøret. Sjekk oppfangingsrøret og viskositetsnivået

"Appelsinhud"-spraytåke.

1. Feil løsemiddel brukes Bruk riktig løsemiddel.
2. Sprøytepistol for langt fra overfl aten. Hold sprøytepistolen nærmere objektet
3. Malingfortykk Tynn utmålingen.

VEDLIKEHOLD

Sørg for at maskinen er spenningsløs når det skal utføres vedlikeholdsarbeid på de mekaniske delene.

Maskinene fra SBM Group er konstruert slik at de kan fungere uten problemer med et minimum av vedlikehold. Hvis maskinen rengjøres regelmessig og behandles på riktig måte, bidrar dette til å gi maskinen en lang levetid.

Rengjøring

Rengjør maskinhuset regelmessig med en myk klut, helst etter hver bruk. Sørg foråt ventilasjonsåpningene er fri for støv og skitt.

Hardnakket skitt fjernes med en myk klut som er fuktet med såpevann. Bruk ikke løsemidler som bensin, alkohol, ammoniakko. kl. Slike stoffer skader kunststoffdelene.

Feil

Hvis det skulle opptre en feil som følge av f.eks. slitasje på en del, må man ta kontakt med den lokale SBM Group -forhandleren.

Bakerst i denne bruksanvisningen finnes det en deltegning med de deler som kan bestilles.

MILJ∅

For å unngå transportskader leveres maskinen i solid emballasje. Emballasjen er i den grad dette er mulig fremstilt av resirkulerbart materiale. Benytt derfor anledningen til å resirkulere emballasjen.

GARANTI

Garantibetingelsene er å fi nne på det vedlagte garantikortet.

Suomi

ST∅Y/VIBRASJON Målt ifølge EN 50 144 er lydtrykknivået av dette verktøyet <87 dB(A) og lydstyrkenivået <98 dB(A) (standard deviasjon: 3 dB), og vibrasjonsnivået <0,1 m/s² (hånd-arm metode).
