BFP400 - Dažų purškiklis Bort - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinis purškimo pistoletas be suslėgto oro
Prekės ženklas	Bort
Modelis	BFP400
Įtampa	230 V ~
Dažnis	50 Hz
Sunaudojama galia	400 W
Maksimalus antgalio srautas	0 - 380 ml/min
Talpyklos tūris	800 ml
Svoris	1,13 kg
Dviguba izoliacija	Taip, atitinka EN50144
Antgalio tipas	Purškimo krepšelio antgalis
Srauto reguliavimas	Taip, sukant valdymo rankenėlę
Rekomenduojamas purškimo atstumas	25 - 30 cm
Purškiamos medžiagos	Dažai, lakai, beicai, gruntai (patikrinti klampumą)
Reikalingas skiedimas	Taip, naudokite pateiktą klampos matavimo puodelį
Saugos apsauga	Nenaudoti, jei pliūpsnio temperatūra <32°C
Būtinos asmeninės apsaugos priemonės	Akiniai, kaukė, jei reikia, klausos apsauga
Garso slėgio lygis	< 87 dB(A)
Garso galios lygis	< 98 dB(A)
Vibracija	< 0,1 m/s² (ranka-rankos metodas)
Priežiūra	Valyti po kiekvieno naudojimo tinkamu skiedikliu
Galimos atsarginės dalys	Sukama galvutė, antgalis, filtras, siurbimo žarna
Garantija	Žr. pridėtą garantinį sertifikatą

Dažnai užduodami klausimai - BFP400 Bort

Kaip praskiesti dažus optimaliam purškimui?

Naudokite pateiktą klampos matavimo puodelį. Išmatuokite tekėjimo laiką: plastiko/latekso dažams jis turi būti 24-28 sekundės. Jei laikas per ilgas, įpilkite tinkamo skiediklio ir maišykite, kol pasieksite tinkamą klampumą.

Ką daryti, jei variklis ūžia, bet nepurkšia?

Pirmiausia patikrinkite, ar siurbimo žarna tinkamai nukreipta ir neužkimšta. Išvalykite antgalį ir filtrą skiedikliu. Jei problema išlieka, sukama galvutė gali būti susidėvėjusi ir ją reikia pakeisti.

Kaip išvalyti pistoletą po naudojimo?

Atjunkite prietaisą. Ištuštinkite talpyklą, išvalykite ją skiedikliu. Įpilkite šiek tiek skiediklio į dubenį ir purškite, kol išeis švarus skiediklis. Išvalykite siurbimo žarną, jos filtrą, antgalį ir krepšelį.

Kokių saugumo priemonių reikia imtis?

Visada dėvėkite apsauginius akinius ir kaukę. Niekada nepurkškite šalia atviros liepsnos ar rūkydami. Užtikrinkite gerą vėdinimą. Nenukreipkite į žmones ar gyvūnus. Pildant ar valant atjunkite prietaisą.

Koks yra idealus atstumas tarp antgalio ir paviršiaus?

Laikykite antgalį 25-30 cm atstumu nuo paviršiaus ir pistoletą lygiagrečiai paviršiui, kad išvengtumėte varvėjimo ir užtikrintumėte tolygų sluoksnį.

Kodėl purškimas atrodo kaip 'apelsino žievelė'?

Tai gali kilti dėl netinkamo tirpiklio, per didelio atstumo ar per storų dažų. Naudokite tinkamą tirpiklį, priartinkite pistoletą arba skieskite dažus labiau.

Ar galima purkšti dažus neskiedus?

Ne, dauguma teptukui paruoštų dažų turi būti skiedžiami. Naudokite klampos matavimo puodelį, kad pasiektumėte rekomenduojamą tekėjimo laiką. Kai kurios medžiagos, pvz., medienos konservantas, nereikalauja skiedimo.

Ką daryti, jei išpurškiama per daug dažų?

Reguliuokite srauto valdymą pagal laikrodžio rodyklę, kad sumažintumėte srautą. Užtepkite du plonus sluoksnius, o ne vieną storą. Taip pat patikrinkite klampumą: jei jis per mažas, dažai per daug teka.

Kaip prižiūrėti pistoletą, kad prailgintumėte jo tarnavimo laiką?

Kruopščiai jį išvalykite po kiekvieno naudojimo. Reguliariai tikrinkite, ar ventiliacijos angos yra švarios. Korpusui valyti naudokite minkštą šluostę ir muiluotą vandenį, niekada nenaudokite agresyvių tirpiklių. Laikykite sausoje vietoje.

Kur rasti atsargines dalis BFP400?

Kreipkitės į vietinį SBM Group platintoją. Tokios dalys kaip sukama galvutė, antgalis, filtras ir siurbimo žarna yra prieinamos. Dalių brėžinys yra naudojimo instrukcijos gale.

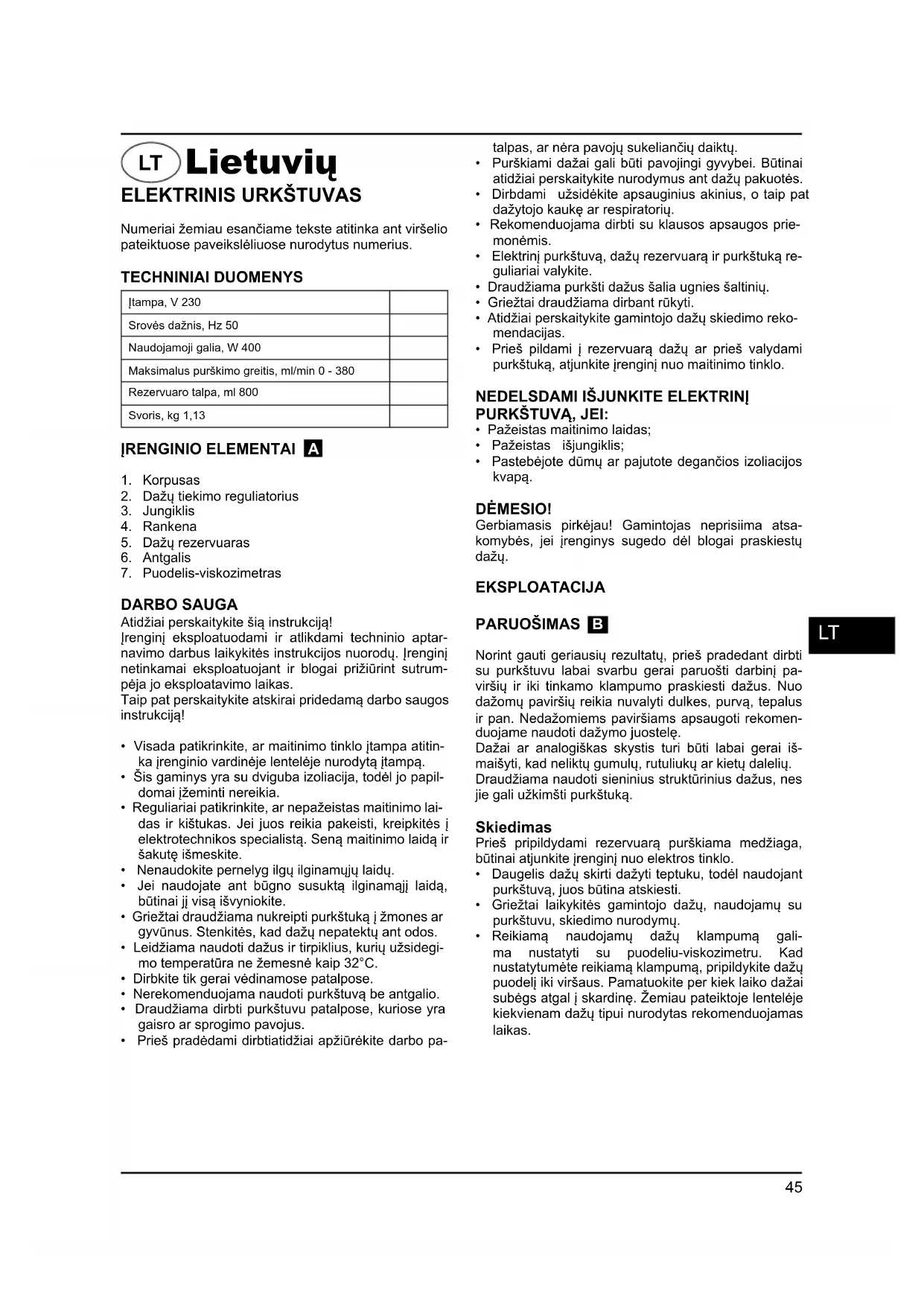

NAUDOJIMO INSTRUKCIJA BFP400 Bort

LT Lietuvių ELEKTRINIS URKŠTUVAS

Numeriai žemiau esančiame tekste atitinka ant viršelio pateiktuose paveikslėliuose nurodytus numerius.

TECHNINIAI DUOMENYS

Įtampa, V 230
Srovės dažnis, Hz 50
Naudojamoji galia, W 400
Maksimalus purškimo greitis, ml/min 0 - 380
Rezervuaro talpa, ml 800
Svoris, kg 1,13

IRENGINIO ELEMENTAI A

1. Korpusas
2. Dažų tiekimo reguliatorius
3. Jungiklis
4. Rankena
5. Dažų rezervuaras
6. Antgalis
7. Puodelis-viskozimetras

DARBO SAUGA

Atidžiai perskaitykite šią instrukcija!

Įrenginį eksploatuodami ir atlikdami techninio aptarnavimo darbus laikykitės instrukcijos nuorodu. įrenginį netinkamai eksploatuojant ir blogai prižiūrint sutrumpėja jo eksploatavimo laikas.

Taip pat perskaitykite atskirai pridedamą darbo saugos instrukcija!

• Visada patikrinkite, ar maitinimo tinklo įtampa atitinka įrenginio vardinėje lentelėje nurodytą įtampa.
• Šis gaminys yra su dviguba izoliacija, todėl jo papildomai jžeminti nereikia.
• Reguliariai patikrinkite, ar nepažeistas maitinimo laidas ir kištukas. Jei juos reikia pakeisti, kreipkitės i elektrotechnikos specialistą. Seną maitinimo laidą ir šakutę išmeskite.
• Nenaudokite pernelyg ilgu ilginamuju laidu.
• Jei naudojate ant būgno susuktą ilginamaji laidą, būtinai jį visą išvyniokite.
• Griežtai draudžiama nukreipti purkštuką j žmones ar gyvūnus. Stenkitės, kad dažų nepatektų ant odos.
• Leidžiama naudoti dažus ir tirpiklius, kurių užsidegimo temperatūra ne žemesnė kaip 32°C.
• Dirbkite tik gerai védinamose patalpose.
• Nerekomenduojama naudoti purkštuvą be antgalio.
• Draudžiama dirbti purkštuvu patalpose, kuriose yra gaisro ar sprogimo pavojus.
• Prieš pradėdami dirbtiatidžiai apžiūrėkite darbo pa-

talpas, ar néra pavojų sukeliančių daiktu.

• Purškiami dažai gali būti pavojingi gyvybei. Būtinai atidžiai perskaitykite nurodymus ant dažų pakuotės.
• Dirbdami užsidėkite apsauginius akinius, o taip pat dažytojo kaukę ar respiratorių.
• Rekomenduojama dirbti su klausos apsaugos priemonémis.
• Elektrinį purkštuvą, dažų rezervuarą ir purkštuką reguliariai valykite.
• Draudžiama purkšti dažus šalia ugnies šaltinių.
  • Griežtai draudžiama dirbant rūkyti.
• Atidžiai perskaitykite gamintojo dažų skiedimo rekomendacijas.
• Prieš pildami i rezervuarą dažų ar prieš valydami purkštuką, atjunkite įrenginį nuo maitinimo tinklo.

NEDELSDAMI IŠJUNKITE ELEKTRIN! PURKŠTUVĄ, JEI:

• Pažeistas maitinimo laidas;
• Pažeistas išjungiklis;
- Pastebėjote dūmų ar pajutote degančios izoliacijos kvapą.

DÈMESIO!

Gerbiamasis pirkėjau! Gamintojas neprisiima atsakomybės, jei įrenginys sugedo dėl blogai praskiestų dažų.

EKSPLOATACIJA

PARUOŠIMAS B

Norint gauti geriausių rezultatų, prieš pradedant dirbti su purkštuvu labai svarbu gerai paruošti darbinį paviršių ir iki tinkamo klampumo praskiesti dažus. Nuo dažomų paviršių reikia nuvalyti dulkes, purvą, tepalus ir pan. Nedažomiems paviršiams apsaugoti rekomenduojame naudoti dažymo juostelę.

Dažai ar analogiškas skystis turi būti labai gerai iš-maišyti, kad neliktų gumulu, rutuliukų ar kietų dalelių.

Draudžiama naudoti sieninius struktūrinius dažus, nes jie gali užkimšti purkštuką.

Skiedimas

Prieš pripildydami rezervuarą purškiama medžiaga, būtinai atjunkite įrenginį nuo elektros tinklo.

• Daugelis dažų skirti dažyti teptuku, todėl naudojant purkštuvą, juos būtina atskiesti.
• Griežtai laikykitės gamintojo dažų, naudojamų su purkštuvu, skiedimo nurodymų.
• Reikiamą naudojamų dažų klampumą gali-ma nustatyti su puodeliu-viskozimetru. Kad nustatytumėte reikiamą klampumą, pripildykite dažų puodelį iki viršaus. Pamatuokite per kiek laiko dažai subėgs atgal į skardinę. Žemiau pateiktoje lentelėje kiekvienam dažų tipui nurodytas rekomenduojamas laikas.

Dažų tipas Subėgimo laikas, s
Lateksiniai dažai 24 - 28
Vandeniniai dažai 20 – 25
Gruntas 24 - 28
Lakai 20 – 25
Aliejiniai dažai 18 – 22
Emalė 18 – 22
Aliumininiai dažai 22 – 25
Automobilinė hidroizoliacija 25 –	35
Medienos glaistas 28 – 35
Wood stains Nothinningrequired

Jeigu dažai subėga per ilgesnį laiką, reikia atskiesti daugiau. Pilkite į dažus reikiamo skiediklio nedideliais kiekiais ir tikrinkite viskozimetru klampumą, kol gausite tinkamą klampumą. Kai kuriuose purškiamuose dažu-ose yra kietų dalelių ir grumstelių. Tokiu dažus prieš pilant į rezervuarą būtina išfiltruoti.

Beicų ir medienos apsaugos priemonių skiesti nereikia.

PURŠKIMAS C

Pripildykite rezervuarą tinkamai paruoštais dažais. Pri-junkite purkštuva prie maitinimo tinklo. Laikykite purkš-tuvą virš nereikalingo ruošinio ir paspaudę jungiklj pradėkite purkšti. Reguliatoriumi ② nustatykite reikiamą purškimo intensyvumą.

PURŠKIMO TECHNIKA D E

Kad pasiektumėte geriausių rezultatų, dirbdami purkš-tuvą nuo dažomo paviršiaus laikykite vienodu atstumu ir lygiagrečiai dažomam paviršiui.

Purkštuką nuo pavirśiaus laikykite 25-30 cm atstumu ir tolygiai vedžiokite purkštuvą iš vienos pusės į kitą arba aukštyn-žemyn. Nepurkškite kampu į paviršių: tokiu atveju dažai gali nubėgti. Purkštuvą vedžiokite tolygiai. Jei dažote didelius paviršius, taikykite kryžminį dažymo metodą, kaip pavaizduota E paveikslėlyje.

Jei nustatytas per mažas dažų tiekimo intensyvumas, centre nudažoma per daug, dažai išsitaško ir nudažoma netolygiai.

Tinkamai nustačius dažų purškimo intensyvumą, nudažoma tolygiai ir lygiai.

Dirbdami purkštuvą vedžiokite tolygiai. Greitai vedžiojant purkštuvą, paviršius padengiamas plonu dažų sluoksniu, o purkštuvą vedžiojant lėčiau, padengiama storesniu sluoksniu. Iškart denkite tik vieną sluoksnį. Jei vieno dažų sluoksnio nepakanka, tai antrą sluoksnį galima dengti tik praėjus laikui, kurio reikia dažams išdžiūti (žr. dažų gamintojo rekomendacijas).

Jei dažote nedidelius paviršius, nustatykite mažą dažų tiekimo intensyvumą. Tokiu būdu išvengsite per didelio dažų išeikvojimo ir nereikalingo paviršiaus dažymo.

Jei galite, dažydami stenkitės nesustoti ir purkštuvo neišjungti. Nepalenkite purkštuvo daugiau kaip 45° kampu.

TECHNINIS APTARNAVIMAS

Dėmesio! Atliekant techninio aptarnavimo darbus įrenginys turi būti atjungtas nuo elektros tinklo! Įrenginį tinkamai naudojant ir prižiūrint, pailgėja jo eksploatavimo laikas ir jis apsaugomas nuo gedimų.

VALYMAS

Dėmesio! Prieš pradėdami valyti purkštuvą ar rezervuarą, būtinai iš elektros tinklo ištraukite kištuka.

Po kiekvieno jrenginio naudojimo nuo purkštuvo antgalio ir purkštuko būtina nuvalyti dažus, priešingu atveju jie gali užsikimšti ir purkštuvas kitą kartą jjungus neveiks. Valymas nejeina į garantinio aptarnavimo paslaugų sąrašą.

Po kiekvieno purkštuvo naudojimo:

1. Baigę darbą tirpikliu, skirtu dažams skiesti, gerai išvalykite rezervuarą.
2. I rezervuarą jpilkite šiek tiek skiediklio ir purkškite jį purkštuvu, kol iš purkštuko pradės purkšti švarus skiediklis.
3. Gerai išvalykite dažų filtrą ir vamzdelj.
4. Nuo purkštuko ir antgalio kruopščiai nuvalykite dažų likučius.
5. Nuo purkštuvo korpuso ir ventiliacinių angų sku- durėliu ar servetėle nuvalykite nešvarumus ir dul- kes.

Isisenėjusius nešvarumus rekomenduojama valyti muiliname vandenyje suvilgytu skudurėliu.

GEDIMU ŠALINIMAS

Variklis veikia, bet dažai nepurškiami arba purškiami netolygiai.

1) Netinkamai nustatytas jsiurbiamasis vamzdelis. Tinkamai nustatykite jsiurbiamajj vamzdelj.
2) Užsikimšo jsiurbiamasis vamzdelis. Išvalykite jsiurbiamaji vamzdelj.
3) Užsikimšo purkštukas. Išvalykite purkštuką.
4) Užtreštas filtras. Išvalykite filtrą.
5) Netinkamai nustatytas dažų purškimo intensyvumas.

Tinkamai nustatykite dažų purškimo intensyvumą.

Bloga purškimo kokybė.

1) Netinkamai nustatytas dažų purškimo intensyvumas.
Tinkamai nustatykite dažų purškimo intensyvumą.

2) Labai storas dažų sluoksnis. Patikrinkite dažų klampumą ir, jei reikia, įpilkite skiediklio.

Pernelyg storas purškiamų dažų sluoksnis.

1) Purkštuvas neišvalytas ir nepateptas, todėl pistonas užstringa cilindre. Išardykite purkštuva ir skiedikliu jį išplaukite.
2) Per didelis purškimo intensyvumas. Sumažinkite intensyvumą, t.y. pasukite reguliatorių pagal laikrodžio rodyklę. Geriau dengti du plonus dažų sluoksnius negu vieną storą.
3) Dažai labai tiršti. Patikrinkite dažų klampumą, jei reikia, jpilkite skiediklio.

Veikdamas purkštuvas skleidžia daugiau triukšmo.

1) Purkštuvas neišvalytas ir nepateptas, todėl pistonas užstringa cilindre. Išardykite purkštuva ir skiedikliu jį išplaukite.

Dažai nepurškiami, variklis neveikia.

1) Elektros tinkle nėra srovės. Išsiaiškinkite priežastį ir, jei galite, ją pašalinkite.
2) Pažeistas maitinimo laidas. Pakeiskite laidą.

Iš veikiančio variklio sklinda nejprastas garsas.

1) Nustatytas per mažas dažų purškimo intensyvumas.
Padidinkite purškimo intensyvumu.
2) Rezervuare nepakankamai dažų, todėl įsiurbiama oro.
I rezervuarą jpilkite daugiau dažų.
3) Dažai netinkamai praskiesti. Patikrinkite dažų klampumą.
4) Užsikimšo įsiurbiamasis vamzdelis. Išvalykite įsiurbiamajį vamzdelį.

Ant dažomo paviršiaus susidaro «apelsino žievelė».

1) Netinkamai parinktas skiediklis. Parinkite skiediklj laikydamiesi dažu gamintojo reikalavimu.
2) Per didelis atstumas tarp purkštuvo ir dažomo paviršiaus. Purkštuva laikykite arčiau dažomo paviršiaus.
3) Dažai nepakankamai praskiesti. Į dažus jpilkite daugiau skiediklio.

RU

Русский

Mes atsakingai pareiškiame, kad šis gaminys atitinka tokius standartus ir normatyvinius dokumentus: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+A1+A2 pagal EEB reglamentų 2006/42/EG, 2006/95/EG, 2004/108/EG. nuostatas.

TRIUKŠMINGUMAS/VIBRACIJA Šio prietaiso triukšmingumas buvo išmatuotas pagal EN 50 144 reikalavimus keliamo triukšmo garso slėgio lygis siekia <87 dB(A) ir akustinio galingumo lygis <98 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos pagreitis rankos plaštakos srityje tipiniu atveju yra mažesnis, kaip <0,1 m/s ^2 .

Nemeskite elektrinių įrankių, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms). Pagal ES Direktyva 2002/96/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu
