BFP400 - Spray do malowania Bort - Bezpłatna instrukcja obsługi

Typ produktu	Pistolet natryskowy bezpowietrzny
Marka	Bort
Model	BFP400
Napięcie	230 V ~
Częstotliwość	50 Hz
Moc pobierana	400 W
Maksymalne natężenie przepływu z dyszy	0 - 380 ml/min
Pojemność pojemnika	800 ml
Waga	1,13 kg
Podwójna izolacja	Tak, zgodnie z EN50144
Typ dyszy	Dysza z koszykiem natryskowym
Regulacja przepływu	Tak, regulacja obrotowa
Zalecana odległość natrysku	25 - 30 cm
Materiały do natrysku	Farby, lakiery, bejce, podkłady (sprawdzić lepkość)
Rozcieńczenie konieczne	Tak, użyć dostarczonej miarki lepkości
Zabezpieczenie bezpieczeństwa	Nie używać z punktem zapłonu <32°C
Wymagane środki ochrony indywidualnej	Okulary, maska, ochrona słuchu jeśli konieczna
Poziom ciśnienia akustycznego	< 87 dB(A)
Poziom mocy akustycznej	< 98 dB(A)
Drgania	< 0,1 m/s² (metoda ręka-ramię)
Konserwacja	Czyścić po każdym użyciu odpowiednim rozpuszczalnikiem
Dostępne części zamienne	Głowica obrotowa, dysza, filtr, wąż ssący
Gwarancja	Patrz załączony certyfikat gwarancji

Często zadawane pytania - BFP400 Bort

Jak rozcieńczyć farbę do optymalnego natrysku?

Użyj dostarczonej miarki lepkości. Zmierz czas wypływu: dla farby plastikowej/lateksowej powinien wynosić 24-28 sekund. Jeśli czas jest zbyt długi, dodaj odpowiedni rozpuszczalnik i mieszaj, aż do uzyskania prawidłowej lepkości.

Co zrobić, jeśli silnik buczy, ale nie natryskuje?

Najpierw sprawdź, czy wąż ssący jest prawidłowo ustawiony i nie jest zatkany. Wyczyść dyszę i filtr rozpuszczalnikiem. Jeśli problem nie ustępuje, głowica obrotowa może być zużyta i wymaga wymiany.

Jak wyczyścić pistolet po użyciu?

Odłącz urządzenie. Opróżnij pojemnik, wyczyść go rozpuszczalnikiem. Wlej odrobinę rozpuszczalnika do miski i natryskuj, aż wypłynie czysty rozpuszczalnik. Wyczyść wąż ssący, jego filtr, dyszę i koszyk.

Jakie środki ostrożności należy zachować?

Zawsze noś okulary ochronne i maskę. Nigdy nie natryskuj w pobliżu otwartego ognia ani podczas palenia. Zapewnij dobrą wentylację. Nie celuj w ludzi ani zwierzęta. Odłączaj urządzenie podczas napełniania lub czyszczenia.

Jaka jest idealna odległość między dyszą a powierzchnią?

Utrzymuj dyszę w odległości 25-30 cm od powierzchni i trzymaj pistolet równolegle do powierzchni, aby uniknąć zacieków i zapewnić równomierną warstwę.

Dlaczego natrysk ma wygląd 'skórki pomarańczowej'?

Może to wynikać z niewłaściwego rozpuszczalnika, zbyt dużej odległości lub zbyt gęstej farby. Użyj odpowiedniego rozpuszczalnika, zbliż pistolet lub bardziej rozcieńcz farbę.

Czy można natryskiwać farby bez rozcieńczania?

Nie, większość farb gotowych do użycia pędzlem wymaga rozcieńczenia. Użyj miarki lepkości, aby osiągnąć zalecany czas wypływu. Niektóre materiały, jak impregnat do drewna, nie wymagają rozcieńczania.

Co zrobić, jeśli natryskiwana jest zbyt duża ilość farby?

Ustaw regulator przepływu w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć przepływ. Nakładaj dwie cienkie warstwy zamiast jednej grubej. Sprawdź również lepkość: jeśli jest zbyt niska, farba zbyt spływa.

Jak dbać o pistolet, aby przedłużyć jego żywotność?

Dokładnie go czyść po każdym użyciu. Regularnie sprawdzaj, czy szczeliny wentylacyjne są czyste. Do czyszczenia obudowy używaj miękkiej szmatki i wody z mydłem, nigdy agresywnych rozpuszczalników. Przechowuj w suchym miejscu.

Gdzie znaleźć części zamienne do BFP400?

Skontaktuj się z lokalnym dystrybutorem SBM Group. Części takie jak głowica obrotowa, dysza, filtr i wąż ssący są dostępne. Rysunek części znajduje się na odwrocie instrukcji obsługi.

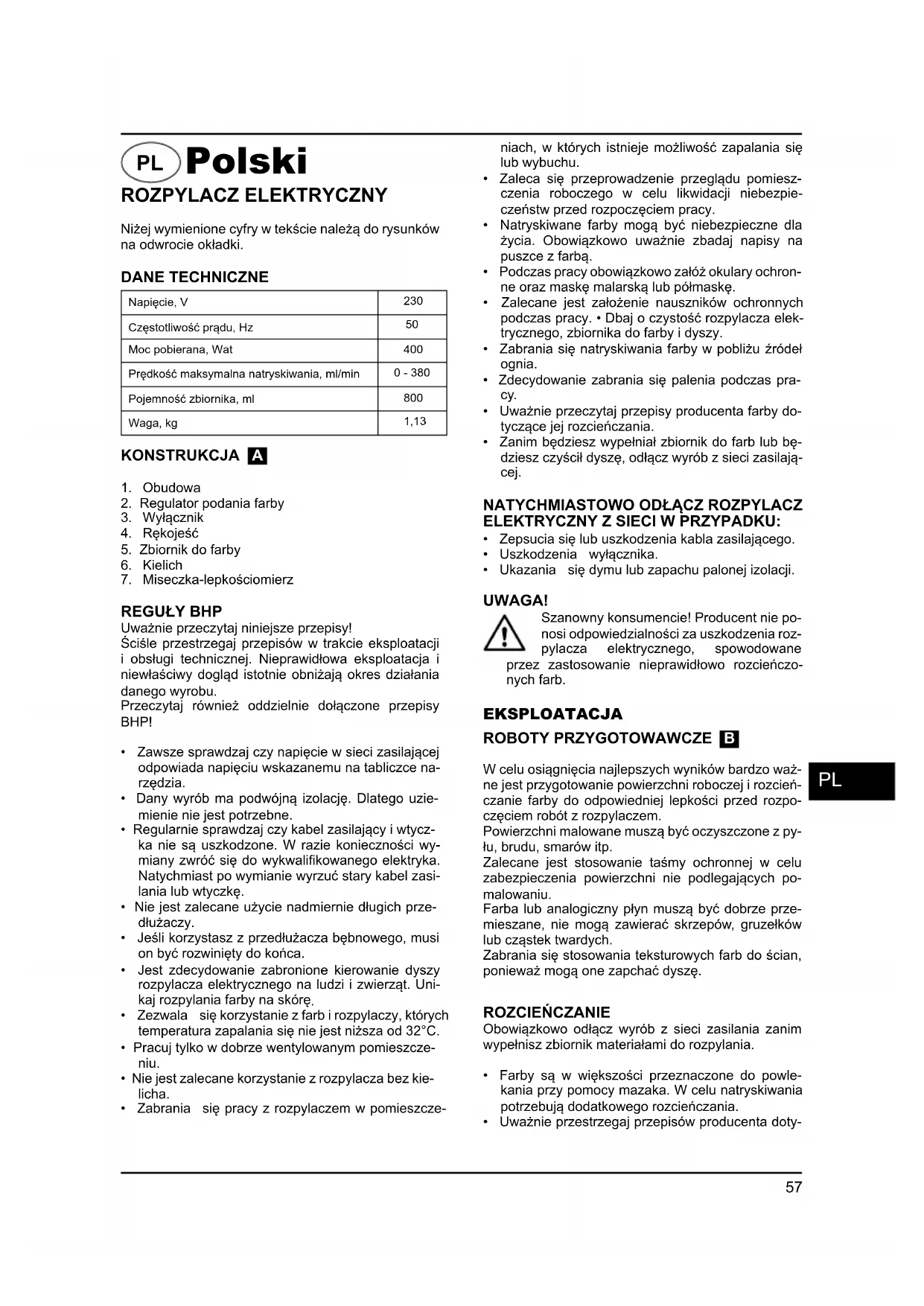

INSTRUKCJA OBSŁUGI BFP400 Bort

PL Instruksja obsługi 57

ROZPYLACZ ELEKTRYCZNY

Niżej wymienione cyfry w tekście należą do rysunków na odwrocie okładki.

DANE TECHNICZNE

Napięcie, V	230
Częstotliwość prądu, Hz	50
Moc pobierana, Wat	400
Prędkość maksymalna natryskiwania, ml/min	0 - 380
Pojemność zbiornika, ml	800
Waga, kg	1,13

KONSTRUKCJA A

1. Obudowa
2. Regulator podania farby
3. Wyłącznik
4. Rękojeść
5. Zbiornik do farby
6. Kielich
7. Miseczka-lepkościomierz

REGUŁY BHP

Uważnie przeczytaj niniejsze przepisy!

Ściśle przestrzegaj przepisów w trakcie eksploatacji i obsługi technicznej. Nieprawidłowa eksploatacja i niewłaściwy dogłąd istotnie obniżają okres działania danego wyrobu.

Przeczytaj również oddzielnie dołączone przepisy BHP!

• Zawsze sprawdzaj czy napięcie w sieci zasilającej odpowiada napięciu wskazanemu na tabliczce narzędzia.
• Dany wyrób ma podwójną izolację. Dlatego uziemienie nie jest potrzebne.
• Regularnie sprawdzaj czy kabel zasilający i wtyczka nie są uszkodzone. W razie konieczności wymiany zwrócić się do wykwalifikowanego elektryka. Natychmiast po wymianie wyrzuć stary kabel zasilania lub wtyczkę.
• Nie jest zalecane użycie nadmiernie długich przedłużaczy.
• Jeśli korzystasz z przedłużacza bębnowego, musi on być rozwinięty do końca.
• Jest zdecydowanie zabronione kierowanie dyszy rozpylacza elektrycznego na ludzi i zwierząt. Unikaj rozpyłania farby na skórę.
• Zezwala się korzystanie z farb i rozpylaczy, których temperatura zapalania się nie jest niższa od 32°C.
• Pracuj tylko w dobrze wentylowanym pomieszczeniu.
• Nie jest zalecane korzystanie z rozpylacza bez kie- licha.
• Zabrania się pracy z rozpyłaczem w pomieszcze-

niach, w których istnieje możliwość zapalania się lub wybuchu.

• Zaleca się przeprowadzenie przeglądu pomieszczenia roboczego w celu likwidacji niebezpieczeństw przed rozpoczęciem pracy.
• Natryskiwane farby mogą być niebezpieczne dla życia. Obowiązkowo uważnie zbadaj napisy na puszce z farbą.
• Podczas pracy obowiązkowo założ okulary ochronne oraz maskę malarską lub półmaskę.
• Zalecane jest założenie nauszników ochronnych podczas pracy. • Dbaj o czystość rozpylacza elektrycznego, zbiornika do farby i dyszy.
• Zabrania się natryskiwania farby w pobliżu źródeł ognia.
• Zdecydowanie zabrania się palenia podczas pracy.
• Uważnie przeczytaj przepisy producenta farby dotyczące jej rozcieńczania.
• Zanim będziesz wypełniał zbiornik do farb lub będziesz czyścił dyszę, odłącz wyrób z sieci zasilającej.

NATYCHMIASTOWO ODŁĄCZ ROZPYLACZ ELEKTRYCZNY Z SIECI W PRZYPADKU:

• Zepsucia się lub uszkodzenia kabla zasilającego.
• Uszkodzenia wyłącznika.
• Ukazania się dymu lub zapachu palonej izolacji.

UWAGA!

Szanowny konsumencie! Producent nie ponosi odpowiedzialności za uszkodzenia rozpylacza elektrycznego, spowodowane z zastosowanie nieprawidłowo rozcieńczofarb.

EKSPLOATACJA

ROBOTY PRZYGOTOWAWCZE B

W celu osiągnięcia najlepszych wyników bardzo ważne jest przygotowanie powierzchni roboczej i rozcieńczanie farby do odpowiedniej lepkości przed rozpoczęciem robót z rozpyłaczem.

Powierzchni malowane muszą być oczyszczone z pyłu, brudu, smarów itp.

Zalecane jest stosowanie taśmy ochronnej w celu zabezpieczenia powierzchni nie podlegających po-malowaniu.

Farba lub analogiczny płyn muszą być dobrze przemieszane, nie mogą zawierać skrzepów, gruzełków lub cząstek twardych.

Zabrania się stosowania teksturowych farb do ścian, ponieważ mogą one zapchać dyszę.

ROZCIĘNCZANIE

Obowiązkowo odłącz wyrób z sieci zasilania zanim wypełnisz zbiornik materiałami do rozpylania.

• Farby są w większości przeznaczone do powlekania przy pomocy mazaka. W celu natryskiwania potrzebują dodatkowego rozcieńczania.
• Uważnie przestrzegaj przepisów producenta doty-

czących rozcieńczania farby w celu jej natryskiwania.

- Czy lepkość stosowanej farby jest należyta można ustalić przy pomocy miseczki-lepkościomierza. Aby ustalić należytą lepkość wypełnij miseczkę farbą po brzegi. Wymierz ile czasu będzie potrzebne na całkowite ściekanie farby z powrotem do puszki. W poniższej tablicy zaznaczone są terminy czasowe do każdego typu materiałów.

Typ farby Okres ściekania, sek.
Farby lateksowe 24 – 28
Farby wodne 20 – 25
Grunty 24 - 28
Lakiery 20 – 25
Farby olejne 18 – 22
Emalie 18 – 22
Farby aluminiowe 22 – 25
Samochodowa izolacja przeciwwilgociowa	25 – 35
Szpachłówka do drewna 28 – 35

Jeśli będzie potrzebne więcej czasu, niż jest zalecane, potrzebne jest dalsze rozcieńczanie. Dodaj odpowiedni rozpuszczalnik w małej ilości i sprawdź lepkość przy pomocy lepkościomierza do osiągnięcia wymaganej lepkości. Niektóre z natryskiwanych materiałów zawierają twarde cząsteczki i gruzelki. Takie materiały muszą być filtrowane przed wypełnieniem zbiornika. Składy do głębokiego farbowania i ochrony drewna nie potrzebują rozcieńczania.

NATRYSKIWANIE C

Wypełnij zbiornik właściwie przygotowaną farbą. Podłącz rozpylacz do sieci elektroenergetycznej. Skieruj rozpylacz na niepotrzebny materiał i, naciskając na wyłącznik, zacznij natryskiwanie. Wyreguluj potrzebną intensywność natryskiwania przy pomocy regulatora ②.

TECHNIKA NATRYSKIWANIA D E

Podczas pracy, w celu osiągnięcia najlepszych wyników, trzymaj rozpylacza na jednakowej odległości i równolegle do farbowanej powierzchni.

Trzymaj dyszę na odległości 25-30 cm od powierzchni i równomiernie przemieszczaj rozpylacz ze strony w stronę lub z góry na dół. Nie rozpyłaj pod kątem do powierzchni: może to spowodować powstanie zacieków farby. Poruszaj rozpylaczem płynnie. Kiedy malujesz wielkie powierzchnie, użyj wzoru krzyżowego, jak jest pokazane na rysunku E.

Słaba intensywność podania farby podczas natryski-wania powoduje nadmierne zabarwianie części centralnej powierzchni i nierównomierne pomalowanie.

Prawidłowe wyregulowanie intensywności natryskiwania prowadzi do równomiernego i równego pomalowania.

Przemieszczaj rozpylacz równomiernie w trakcie robót. Szybkie przemieszczenie rozpylacza spowoduje to, że warstwa farby na powierzchni będzie cieńska, zaś powolne przemieszczenie rozpylacza zapewnia utworzenie warstwy grubszej. Nanieś jednocześnie tylko jedną warstwę powłoki. Jeśli jednej warstwy będzie za mało, należy nanieść drugą warstwę dopiero po upływie czasu, który jest potrzebny do wyschnięcia pierwszej warstwy farby (patrz zalecenia producenta farby).

Podczas pomalowania niewielkich powierzchni ustaw niewielką intensywność podania farby. Pozwoli to uniknąć zbyt wielkiego zużycia farby i nadmiernego pofarbowania powierzchni. O ile to jest możliwe, unikaj zatrzymania i wyłączenia rozpylacza. Nie pochylaj rozpylacz bardziej, niż na 45°.

OBSŁUGA TECHNICZNA

Uwaga! Wyrób powinien być odłączony z sieci zasilającej w trakcie obsługi technicznej!

Prawidłowe utrzymanie i eksploatacja przedłużają okres stosowania wyrobu i zapobiegają nieprawidłowościom.

CZYSZCZENIE

Uwaga! Obowiązkowo odłączaj wyrób z sieci zasilającej podczas czyszczenia rozpylacza lub zbiornika.

Należy oczyszczać kielich i dyszę z farby po każdym zastosowaniu, bowiem inaczej może powstać zanieczyszczenie i rozpylacz nie będzie działął po następnym włączeniu. Czyszczenie nie znajduje się na liście usług przewidywanych w ramach obsługi gwarancyjnej.

PO KAŻDYM KORZYSTANIU Z ROZPYLACZA:

1. Po ukończeniu robót całkowicie oczyszczaj zbiornik za pomocą rozpuszczalnika do rozcieńczania farby.
2. Wlewaj niewielką ilość rozpuszczalnika do zbiornika i rozpyłaj go za pomocą rozpylacza dotychczas, póki z dyszy nie będzie się rozpyłał czysty rozpuszczalnik.
3. Całkiem oczyszczaj rurę i filtr do farby.
4. Starannie oczyszczaj dyszę i kielich z resztek farby.
5. Oczyszczaj obudowę rozpylacza i jego otwory wentylacyjne z brudu i pyłu przy pomocy tkaniny lub serwetki.

Zaleca się usuwania trwałych zabrudzeń przy pomocy tkaniny zwilżonej w wodzie mydlanej.

ELIMINACJA USTEREK

Silnik działa, ale farba nie rozpyła się lub się roz-pyla się nierównomiernie.

1) Rura ssąca jest zamontowana nieprawidłowo. Prawidłowo zamontuj rurę ssącą.
2) Zapchanie się rury ssącej. Przeczyszcz rurę ssącą.
3) Zapchanie się dyszy. Przeczyszcz dyszę.
4) Zapchanie się filtru. Przeczyszcz fi ltr.
5) Nieprawidłowe wyregulowanie intensywności natryskiwania farby. Wyreguluj intensywność rozpylania farby.

Niedobra jakość natryskiwania.

1) Nieprawidłowe wyregulowanie intensywności natryskiwania farby.
Wyreguluj intensywność natryskiwania farby.
2) Warstwa farby jest bardzo gruba. Sprawdź lepkość farby, w razie konieczności do- daj rozpuszczalnika.

Warstwa natryskiwana jest nadmiernie gruba.

1) Rozpylacz nie jest oczyszczony i nie jest posmarowany, w wyniku tego tłoczek zaciął się w cylindrze.
Rozbierz rozpylacz i przemyj go rozpuszczalni-kiem.
2) Nadmierna intensywność rozpylania. Obniż intensywność za pomocą zakręcania regulatora zgodnie z ruchem wskazówek zegara. Dwie cienkie warstwy są lepsze od jednej grubej.
3) Farba jest bardzo gęsta. Sprawdź lepkość farby, w razie konieczności dodaj rozpuszczalnika.

Nadmierna szumność w trakcie pracy.

1) Rozpylacz nie jest oczyszczony lub posmarowany, w wyniku tego tłoczek zacina się w cylindrze. Rozbierz rozpylacz i przemyj go rozpuszczalnikiem.

Nie ma rozpylania, silnik nie działa.

1) Nie ma prądu w sieci elektroenergetycznej. Wyjaśnij przyczynę i, o ile to jest możliwe, usuń ją.
2) Kabel zasilający jest uszkodzony. Wymień kabel.

Nienormalny dźwięk silnika podczas pracy.

1) Została ustawiona zbyt niska intensywność natry- skiwania farby. Zwiększ intensywność natryskiwania.
2) Brak farby w zbiorniku, w wyniku tego jest zasysane powietrze.
Dolewaj farbę do zbiornika.
3) Farba jest rozcieńczona niewłaściwie. Sprawdź poziom lepkości farby.
4) Rura ssąca jest zapcha Przeczyszcz rurę ssąca.

Powstanie «skórki pomarańczowej» na powierzchni malowanej.

1) Rozpuszczalnik został dobrany niewaściwie. Dobierz rozpuszczalnik zgodnie z zaleceniami producenta farby.
2) Nadmierna odległość pomiędzy rozpyłaczem a powierzchnią do malowania.
Trzymaj rozpylacz bliżej do malowanej powierzchni.
3) Farbę rozcieńczono niewystarczająco. Dodaj rozpuszczalnika do farby.
