Tipo di prodotto	Pistola elettrica a spruzzo senza aria compressa
Marca	Bort
Modello	BFP400
Tensione	230 V ~
Frequenza	50 Hz
Potenza assorbita	400 W
Portata massima dell'ugello	0 - 380 ml/min
Capacità del contenitore	800 ml
Peso	1,13 kg
Doppio isolamento	Sì, conforme EN50144
Tipo di ugello	Ugello a cestello di spruzzo
Regolazione della portata	Sì, comando rotativo
Distanza di spruzzo consigliata	25 - 30 cm
Materiali spruzzabili	Vernici, pitture, smalti, primer (controllare viscosità)
Diluizione necessaria	Sì, utilizzare il bicchiere di viscosità fornito
Protezione di sicurezza	Non utilizzare con punto di infiammabilità <32°C
Protezione individuale richiesta	Occhiali, maschera, protezioni acustiche se necessario
Livello di pressione sonora	< 87 dB(A)
Livello di potenza sonora	< 98 dB(A)
Vibrazione	< 0,1 m/s² (metodo mano-braccio)
Manutenzione	Pulire dopo ogni utilizzo con solvente adatto
Ricambi disponibili	Testa rotante, ugello, filtro, tubo di aspirazione
Garanzia	Vedere certificato di garanzia allegato

Domande frequenti - BFP400 Bort

Come diluire la vernice per una spruzzatura ottimale?

Utilizzare il bicchiere di viscosità fornito. Misurare il tempo di scorrimento: per una vernice plastica/lattice, deve essere di 24-28 secondi. Se il tempo è troppo lungo, aggiungere diluente adatto e mescolare fino ad ottenere la giusta viscosità.

Cosa fare se il motore ronza ma non spruzza?

Verificare innanzitutto che il tubo di aspirazione sia posizionato correttamente e non ostruito. Pulire l'ugello e il filtro con diluente. Se il problema persiste, la testa rotante potrebbe essere usurata e deve essere sostituita.

Come pulire la pistola dopo l'uso?

Scollegare l'apparecchio. Svuotare il contenitore, pulirlo con diluente. Versare un po' di diluente nella vaschetta e spruzzare fino a quando fuoriesce diluente pulito. Pulire il tubo di aspirazione, il suo filtro, l'ugello e il cestello.

Quali precauzioni di sicurezza adottare?

Indossare sempre occhiali di protezione e una maschera. Non spruzzare mai vicino a fiamme libere o mentre si fuma. Assicurare una buona ventilazione. Non puntare verso persone o animali. Scollegare l'apparecchio durante il riempimento o la pulizia.

Qual è la distanza ideale tra l'ugello e la superficie?

Mantenere l'ugello a 25-30 cm dalla superficie e tenere la pistola parallela alla superficie per evitare colature e garantire uno strato uniforme.

Perché la spruzzatura ha un aspetto 'a buccia d'arancia'?

Ciò può essere dovuto a un solvente sbagliato, a una distanza troppo grande o a una vernice troppo densa. Utilizzare il solvente appropriato, avvicinare la pistola o diluire ulteriormente la vernice.

Si possono spruzzare vernici senza diluizione?

No, la maggior parte delle vernici pronte all'uso per pennello devono essere diluite. Utilizzare il bicchiere di viscosità per raggiungere il tempo di scorrimento raccomandato. Alcuni materiali come il conservante per legno non necessitano di diluizione.

Cosa fare se viene spruzzata troppa vernice?

Regolare il comando della portata in senso orario per ridurre la portata. Applicare due strati sottili invece di uno spesso. Controllare anche la viscosità: se è troppo bassa, la vernice cola troppo.

Come mantenere la pistola per prolungarne la durata?

Pulirla accuratamente dopo ogni utilizzo. Controllare regolarmente che le fessure di ventilazione siano pulite. Usare un panno morbido e acqua saponata per la carcassa, mai solventi aggressivi. Conservarlo in un luogo asciutto.

Dove trovare ricambi per il BFP400?

Contattare il distributore SBM Group locale. I pezzi come la testa rotante, l'ugello, il filtro e il tubo di aspirazione sono disponibili. Un disegno dei pezzi si trova sul retro del manuale di istruzioni.

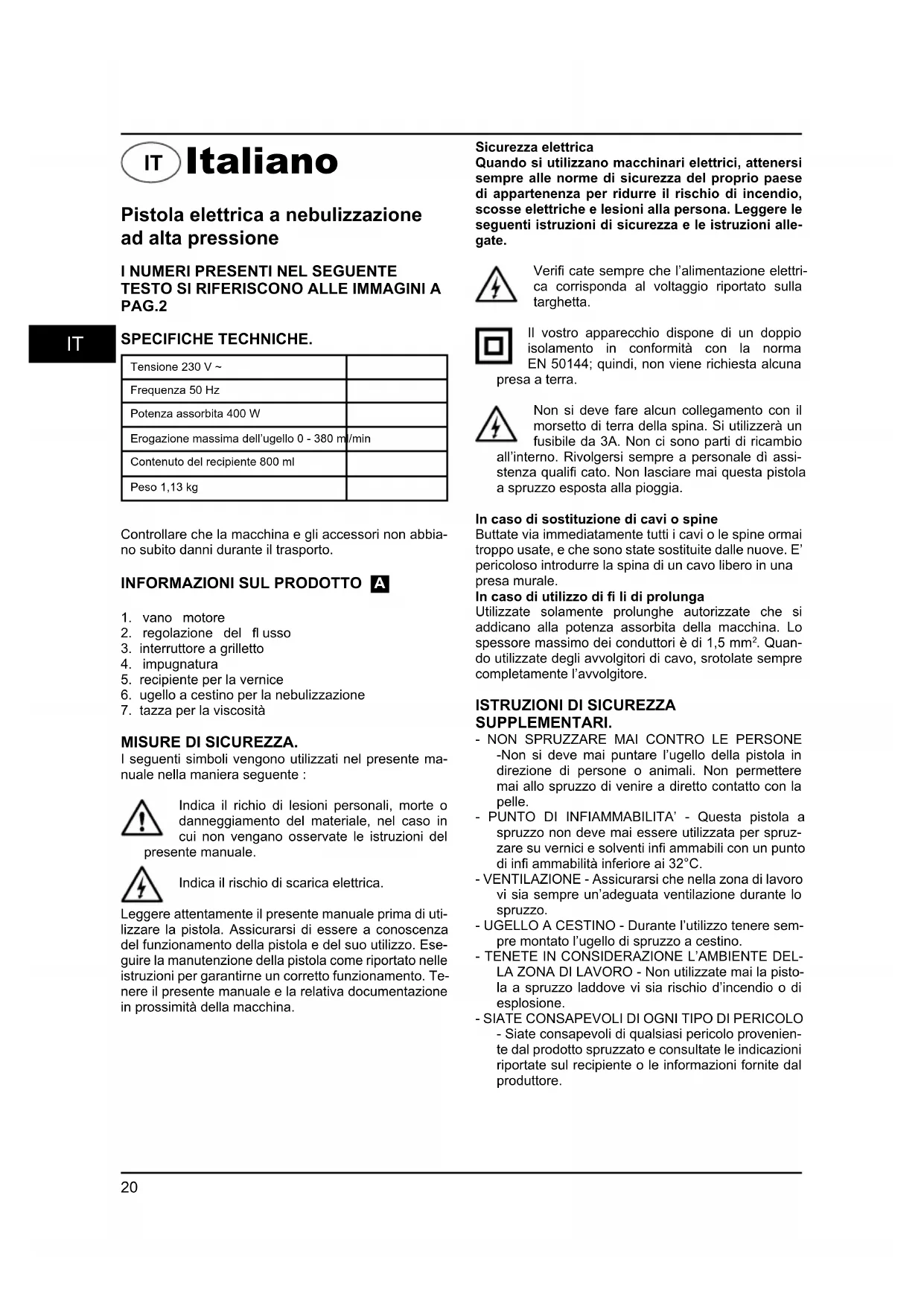

MANUALE UTENTE BFP400 Bort

IT Istruzione per l'uso....20

Pistola elettrica a nebulizzazione ad alta pressione

I NUMERI PRESENTI NEL SEGUENTE TESTO SI RIFERISCONO ALLE IMMAGINI A PAG.2

IT

Tensione 230 V ~
Frequenza 50 Hz
Potenza assorbita 400 W
Erogazione massima dell'ugello 0 - 380 ml/min
Contenuto del recipiente 800 ml
Peso 1,13 kg

Controllare che la macchina e gli accessori non abbia- no subito danni durante il trasporto.

INFORMAZIONI SUL PRODOTTO

1. vano motore
2. regolazione del fl usso
3. interruttore a grilletto
4. impugnatura
5. recipiente per la vernice
6. ugello a cestino per la nebulizzazione
7. tazza per la viscosità

MISURE DI SICUREZZA.

I seguenti simboli vengono utilizzati nel presente manuale nella maniera seguente :

Indica il richio di lesioni personali, morte o danneggiamento del materiale, nel caso in cui non vengano osservate le istruzioni del gente manuale.

Indica il rischio di scarica elettrica.

Leggere attentamente il presente manuale prima di utilizzare la pistola. Assicurarsi di essere a conoscenza del funzionamento della pistola e del suo utilizzo. Eseguire la manutenzione della pistola come riportato nelle istruzioni per garantirne un corretto funzionamento. Tenere il presente manuale e la relativa documentazione in prossimità della macchina.

Sicurezza elettrica

Quando si utilizzano macchinari elettrici, attenersi sempre alle norme di sicurezza del proprio paese di appartenenza per ridurre il rischio di incendio, scosse elettriche e lesioni alla persona. Leggere le seguenti istruzioni di sicurezza e le istruzioni allegate.

Verifi cate sempre che l'alimentazione elettrica corrisponda al voltaggio riportato sulla targhetta.

Il vostro apparecchio dispone di un doppio isolamento in conformità con la norma EN 50144; quindi, non viene richiesta alcuna a a terra.

Non si deve fare alcun collegamento con il morsetto di terra della spina. Si utilizzerà un fusibile da 3A. Non ci sono parti di ricambio

all'interno. Rivolgersi sempre a personale di assistenza qualifi cato. Non lasciare mai questa pistola a spruzzo esposta alla pioggia.

In caso di sostituzione di cavi o spine

Buttate via immediatamente tutti i cavi o le spine ormai troppo usate, e che sono state sostituite dalle nuove. E' pericoloso introdurre la spina di un cavo libero in una presa murale.

In caso di utilizzo di fi li di prolunga

Utilizzate solamente prolunghe autorizzate che si addicano alla potenza assorbita della macchina. Lo spessore massimo dei conduttori è di 1,5 mm ^2 . Quando utilizzate degli avvolgitori di cavo, srotolate sempre completamente l'avvolgitore.

ISTRUZIONI DI SICUREZZA

SUPPLEMENTARI.

• NON SPRUZZARE MAI CONTRO LE PERSONE -Non si deve mai puntare l'ugello della pistola in direzione di persone o animali. Non permettere
  mai allo spruzzo di venire a diretto contatto con la pelle.
• PUNTO DI INFIAMMABILITA' - Questa pistola a spruzzo non deve mai essere utilizzata per spruzzare su vernici e solventi infi ammabili con un punto di infi ammabilità inferiore ai 32°C.
• VENTILAZIONE - Assicurarsi che nella zona di lavoro vi sia sempre un'adeguata ventilazione durante lo spruzzo.
• UGELLO A CESTINO - Durante l'utilizzo tenere sempre montato l'ugello di spruzzo a cestino.
• TENETE IN CONSIDERAZIONE L'AMBIENTE DELLA ZONA DI LAVORO - Non utilizzate mai la pistola a spruzzo laddove vi sia rischio d'incendio o di esplosione.
• SIATE CONSAPEVOLI DI OGNI TIPO DI PERICOLO

• Siate consapevoli di qualsiasi pericolo proveniente dal prodotto spruzzato e consultate le indicazioni riportate sul recipiente o le informazioni fornite dal produttore.

• NON SPRUZZATE - Non spruzzate alcun prodotto per il quale non siate a conoscenza del pericolo.

• UTILIZZATE UNA PROTEZIONE PER GLI OCCHI - Utilizzate sempre una appropriata protezione per gli occhi, così da evitare i vapori o i fumi pericolosi.
• PORTARE UNA MASCHERA - Non utilizzate mai una pistola a spruzzo senza portare una maschera.
• PROTEGGETE IL VOSTRO UDITO - Portate delle protezioni anti-rumore, se il rumore della pressione dovesse superare gli 85 dB(A).
• ESEGUI TE UNA CORRETTÀ MANUTENZIONE -Te- nete ben pulita la pistola a spruzzo, i recipienti delle vernici e gli ugelli. Non pulire utilizzando liquidi in- fiammabili il cui punto di infiammabilità sia inferiore ai 32°C. Controllate periodicamente il cavo di al- mentazione e, nel caso in cui fosse danneggiato, fatelo sostituire da una persona qualifi cata.
• FIAMMA NUDA - Non spruzzate mai in prossimità di una fiamma nuda odi una fiammella di un'apparecchiatura.
  SIGARETTA - Non si deve mai fumare durante la nebulizzazione.
  DILUIZIONE - Leggete sempre le raccomandazioni o istruzioni di diluizione della vernice rilasciate dal produttore prima di utilizzare la vernice o qualsiasi altro prodotto.
• STACCATE L'INTERRUTTORE DI ALIMENTAZIONE
• Staccate sempre l'interruttore di alimentazione quando riempite il recipiente di vernice o quando pulite la pistola.
• SPEGNETE L'APPARECCHIO QUANDO NON SPRUZZATE - Evitare di far funzionare l'apparecchio per qualsiasi lasso di tempo con la manopola di regolazione del fl usso complètamente chiusa.

Non ci riterremo responsabili di eventuali danni provenienti dall'utilizzo di sostanze inappropriate o di vernici che non sono state e correttamente, e di qualsiasi pericolo per la e proveniente da una mancanza di ventilazio-

SPEGNETE IMMEDIATAMENTE LA PISTOLA ASPRUZZO:

• in caso d'interruzione di tensione o di danneggia- mento della spina o del cavo.
• in caso di interruttore difettoso.
• in caso di fumo o di odore d'isolamento bruciato.

ISTRUZIONI PERL 'USO PREPARAZIONE B

Non utilizzare vernici o rivestimenti murali granulosi, poiché si potrebbe otturare l'ugello di spruzzo.

Per ottenere il risultato migliore, è importante che, prima di utilizzare la pistola a spruzzo, si prepari la superficie da spruzzare e si diluisca la vernice fino ad ottenere la giusta viscosità. Assicuratevi sempre che le superfi ci da spruzzare siano pulite e prive di polvere, sporcizia e grasso. Assicuratevi di aver coperto le zone che non si vogliono spruzzare, utilizzando un nastro adesivo di buona qualità. La vernice o il liquido da spruzzare deve essere ben miscelato, privo di grumi o di altre particelle. Molte sostanze possono essere spruzzate con la vostra pistola, ma bisognerà sempre seguire le istruzioni del produttore prima di acquistare una determinata vernice.

DILUIZIONE

Non dimenticare mai di scollegare l'apparecchio prima di riempire il recipiente di vernice da spruzzare.

La maggior parte delle vernici vengono vendute pronte per essere utilizzate con il pennello e devono essere diluite prima di essere utilizzate a spruzzo. Seguite le raccomandazioni del produttore per la diluizione della vernice da utilizzare con una pistola a spruzzo. La tazza di misurazione della viscosità vi aiuterà a determinare la viscosità adatta per la vernice che avete deciso di utilizzare. Per determinare la giusta viscosità, riempite la tazza fi no al bordo con della vernice. Misurate il tempo necessario perché la tazza si svuoti di nuovo nella latta. La tabella sottostante indica i tempi di scolo per i diversi tipi di materiale.

Vernici di plastica e latex 24-28 secondi
Vernici a base d'acqua 20-25 secondi
Primer 24-28 secondi
Vernici trasparenti 20-25 secondi
Vernici ad olio 18-22 secondi
Vernici a smalto 18-22 secondi
Vernici d'alluminio 22-25 secondi
Sottosmalto impermeabilizzante per auto	25-35 secondi
Impermeabilizzanti per il legno 28-35 secondi
Preservanti del legno non serve diluizione
Coloranti del legno non serve diluizione

Se la vernice impiega più tempo del dovuto a scolare dalla tazza, sarà necessaria un'ulteriore diluizione. Introdurre e miscelare una piccola quantità del diluente indicato e utilizzare la prova di viscosità fino ad ottenere la corretta consistenza. Alcuni prodotti spruzzabili contengono particelle e grumi. Questi materiali devono essere fi ltrati prima di riempire il contenitore di vernice.

NEBULIZZAZIONE C

Riempire il recipiente con la vernice correttamente diluita e fi ltrata. Collegare la pistola alla presa di alimentazione. Orientare la pistola su un pezzo di scarto e premere il grilletto fi no ad ottenere la nebulizzazione della vernice. Regolare il regolatore di fl usso ② fi no ad ottenere l'erogazione di vernice nebulizzata desiderata.

TECNICHE DI NEBULIZZAZIONE D

Per ottenere il risultato migliore, tenete la vostra pistola allo stesso livello e sempre parallela alla superfi cie. Tenete l'ugello a 25-30cm dalla superfi cie e nebulizzate in maniera uniforme da una parte all'altra e dal basso in alto. Non nebulizzate da un'angolazione, perché ciò causerà delle sbavature di vernice sulla superfi cie. Utilizzate la pistola con movimenti regolari e costanti. Per verniciare grandi superifi ci, utilizzate una forma di nebulizzazione incrociata come indicato qui sotto.

E

Non azionare o interrompere mai lo spruzzo mentre si sta puntando alla superfi cie da nebulizzare. Controllate sempre la velocità di movimento della pistola. Un movimento rapido sulla superfi cie darà uno strato sottile e un movimento lento darà uno strato spesso. Applicate un solo strato alla volta. Se si ritiene necessario applicare uno strato supplementare, assicuratevi di osservare il tempo di asciugatura raccomandato dal produttore prima di applicare un secondo strato. Quando nebulizzate su delle piccole superfi ci, regolate l'erogazione con un piccolo fl usso. Ciò eviterà di utilizzare troppa vernice e di eseguire una nebulizzazione eccessiva. Se vi è possibile, evitate di fermarvi e ripartire durante la nebulizzazione di un oggetto. Ciò può portare ad un'applicazione insuffi ciente o eccessiva di vernice. Non inclinate mai la pistolaapiùdi45°.

PULIZIA E MANUTENZIONE

Non dimenticate mai di scollegare l'apparecchio prima di pulire la pistola nebulizzatrice o il recipiente della vernice.

E' essenziale eseguire una buona pulizia della pistola nebulizzatrice dopo ogni utilizzo. La mancata pulizia causerà un'otturazione e l'apparecchio non funzionerà quando lo riutilizzerete. La garanzia non risponde sulla pulizia di un nebulizzatore che non è stato ben pulito dall'utente.

Dopo ogni utilizzo, procedete nel seguente modo:

1. svuotare tutto il materiale rimasto nel recipiente della vernice.
2. pulire bene il recipiente della vernice con il diluente che è stato utilizzato.
3. versare una certa quantità di diluente nel recipiente della vernice e nebulizzare con la pistola fi no alla fuoriuscita dall'ugello di diluente pulito.
4. pulire bene il tubo di aspirazione della vernice e il relativo fi ltro utilizzando del diluente.
5. pulire il cestino e l'ugello e gettare qualsiasi altro scarto o vernice rimasta.

RISOLUZIONE DEI GUASTI

Il motore fa un ronzio ma non spruzza o fa una nebulizzazione irregolare.

1. Testa rotativa consumata
   Sostituire la testa rotativa
2. Il tubo di aspirazione non si trova nella giusta posizione.
   Risistemare il tubo di aspirazione
3. Il tubo di aspirazione è otturato Pulire con del diluente
4. L'ugello è otturato Pulire l'ugello
5. Il fi Itro è otturato Pulire con del diluente
6. La manopola necessita di essere regolata Regolarla

La nebulizzazione non è buona.

1. La regolazione del volume non è corretta Regolarla
2. La vernice è troppo densa Verifi care la viscosità della vernice

C'è troppa vernice.

1. La pistola non è pulita o lubrifi cata, e il pistone resta quindi bloccato nel cilindro Smontare la pistola e pulirla con del diluente.
2. C'è troppa vernice. Regolare il fl usso in senso orario per ridurre la bulizzazione.

Due strati sottili sono migliori dì un solo strato più spesso.

1. Viscosità non suffi ciente Verifi care la viscosità

Il motore è più rumoroso del solito.

1. Il nebulizzatore non è pulito o lubrifi cato, e il pistone è quindi bloccato nel cilindro Smontare la pistola e pulire con del diluente.

Assenza di nebulizzazione, assenza di rumore.

1. Mancanza di elettricità Verifi care l'alimentazione elettrica.

Il rumore di funzionamento è anomalo.

1. La regolazione del fl usso non è corretta Regolarla di nuovo.
2. Non c'è vernice sufficiente nel recipiente e quindi viene aspirata dell'aria Aggiungere della vernice.
3. Non si diluisce come si deve e il materiale non passa completamente nel tubo di aspirazione. Verifi care il tubo di aspirazione e il livello di viscosità.

Aspetto di "buccia d'arancio".

1. on si sta utilizzando il giusto solvente Utilizzare il giusto solvente.
2. La pistola è troppo lontana dalla superficie Tenere la pistola più vicina all'oggetto.
3. La vernice è troppo densa Diluire la vernice.

MANUTENZIONE

La macchina non deve essere sotto tensione quando si eseguono le operazioni di manutenzione alle parti meccaniche.

Le macchine della ditta SBM Group sono state concepite per funzionare correttamente a lungo con una minima richiesta di manutenzione. Una frequente pulizia e l'uso corretto aumenteranno la longevit della vostra macchina.

Pulizia

Pulire frequentemente la scocca della macchina con un panno morbido, preferibilmente dopo ogni utilizzo. Le aperture di ventilazione devono essere libere da polvere e sporco.

Utilizzare un panno morbido imbevuto di una soluzione di acqua e sapone in caso di sporco ostinato. Non utilizzare solventi come benzina, alcool, ammoniaca, ecc. poich risultano dannosi per le parti in plastica.

Anomalie

In caso si riscontrassero anomalie, per esempio causate dall'usura di una parte, contattare il proprio distributore locale SBM Group.

Alla fi ne di questo manuale troverete uno schema con le parti di ricambio che possono essere ordinate.

AMBIENTE

La macchina viene fornita in un imballaggio resistente per evitare che essa venga danneggiata durante il trasporto. L'imballaggio costituito di materiali riciclabili laddove possibile e pertanto Vi preghiamo di riciclare tali parti. Vi chiediamo gentilmente di portare le macchine usate che vanno sostituite ad un distributore SBM Group. Quest' ultimo provveder al loro riciclaggio.

GARANZIA

Leggere la scheda di garanzia situata alla fi ne del manuale d'uso perle condizioni di garanzia.

NL Nederlands

Elektrische verfspuit

DE NUMMERS IN DE VOLGENDE TEKST CORRESPONDEREN MET DE AFBEELDINGEN OP PAG. 2.

TECHNISCHE SPECIFICATIES

IT DICHIARAZIONE DI CONFORMITÀ

Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+A1+A2, in base alle prescrizioni delle direttive 2006/42/CEE, 2006/95/CEE, 2004/108/CEE.

RUMOROSITÀ/VIBRAZIONE Misurato in conformità al EN 50 144 il livello di pressione acustica di questo utensile è <87 dB(A) ed il livello di potenza acustica è <98 dB(A) (deviazione standard: 3 dB), e la vibrazione è <0,1 m/s² (metodo mano-braccio).
