Tipo di prodotto	Pistola elettrica a spruzzo senza aria
Marca	Bort
Modello	BFP110N
Alimentazione	230 V ~ 50 Hz
Potenza assorbita	110 W
Portata massima dell'ugello	300 ml/min
Capacità del serbatoio	800 ml
Peso	1,5 kg
Doppio isolamento	Sì (conforme a EN 50144)
Tipo di ugello	Ugello a cestello per spruzzatura
Funzioni principali	Spruzzatura di vernici, smalti, impregnanti, ecc.
Regolazione della portata	Comando rotativo (senso orario per ridurre)
Distanza di spruzzatura consigliata	25-30 cm dalla superficie
Angolo di spruzzatura max	45°
Livello di pressione sonora	< 91 dB(A)
Livello di potenza sonora	< 102 dB(A)
Vibrazione (mano-braccio)	< 11,53 m/s²
Manutenzione e pulizia	Pulire dopo ogni uso con diluente appropriato; lubrificazione leggera
Sicurezza	Non spruzzare liquidi infiammabili (punto di infiammabilità < 32°C); indossare maschera e protezione oculare
Garanzia	Vedere il certificato di garanzia fornito
Paese di origine	Non specificato (prodotto da SBM Group)

Domande frequenti - BFP110N Bort

Come diluire la vernice per la pistola BFP110N ?

Utilizzare il misurino di viscosità fornito. Riempirlo di vernice e misurare il tempo di scorrimento. I tempi consigliati variano in base al tipo: vernice plastica/lattice: 24-28 secondi, vernice a olio: 18-22 secondi, ecc. Se il tempo è troppo lungo, aggiungere diluente appropriato.

Come pulire la pistola dopo l'uso ?

Scollegare l'apparecchio. Svuotare il serbatoio, pulirlo con diluente. Spruzzare diluente fino a quando esce pulito. Pulire il tubo di aspirazione e il filtro. Applicare alcune gocce di olio leggero nelle aperture di lubrificazione.

Cosa fare se la pistola non spruzza ma il motore ronza ?

Ciò può essere dovuto a un ugello ostruito, un filtro intasato o un tubo di aspirazione posizionato male. Pulire l'ugello, il filtro e riposizionare il tubo. Controllare anche la regolazione della portata.

Qual è la distanza ideale tra la pistola e la superficie ?

Mantenere la pistola a 25-30 cm dalla superficie e mantenerla parallela ad essa. Un movimento regolare avanti e indietro dà un risultato uniforme.

Posso spruzzare vernici infiammabili ?

No, questa pistola non deve essere utilizzata con liquidi il cui punto di infiammabilità è inferiore a 32°C. Rischio di incendio o esplosione. Verificare le indicazioni del produttore della vernice.

Come regolare la portata della vernice ?

Ruotare il comando di portata in senso orario (B) per ridurre la portata, e antiorario (A) per aumentarla. Una portata troppo elevata può dare una spruzzatura irregolare.

Cosa fare in caso di aspetto 'buccia d'arancia' ?

Ciò è spesso dovuto a una vernice troppo densa, un solvente sbagliato o una distanza troppo grande. Diluire la vernice, utilizzare il solvente corretto e avvicinare la pistola alla superficie.

Il motore è più rumoroso del solito, cosa fare ?

Ciò può indicare che il pistone è bloccato nel cilindro a causa di una mancanza di pulizia o lubrificazione. Smontare la pistola, pulirla con diluente e lubrificarla.

Quali sono le precauzioni di sicurezza essenziali ?

Indossare sempre una maschera e una protezione oculare. Assicurare una buona ventilazione. Non dirigere mai il getto verso una persona. Scollegare l'apparecchio prima di riempire o pulire.

Dove posso trovare pezzi di ricambio ?

Contattare il rivenditore SBM Group locale. Un disegno delle parti è disponibile sul retro del manuale. Le parti di usura come l'ugello e la valvola possono essere ordinate.

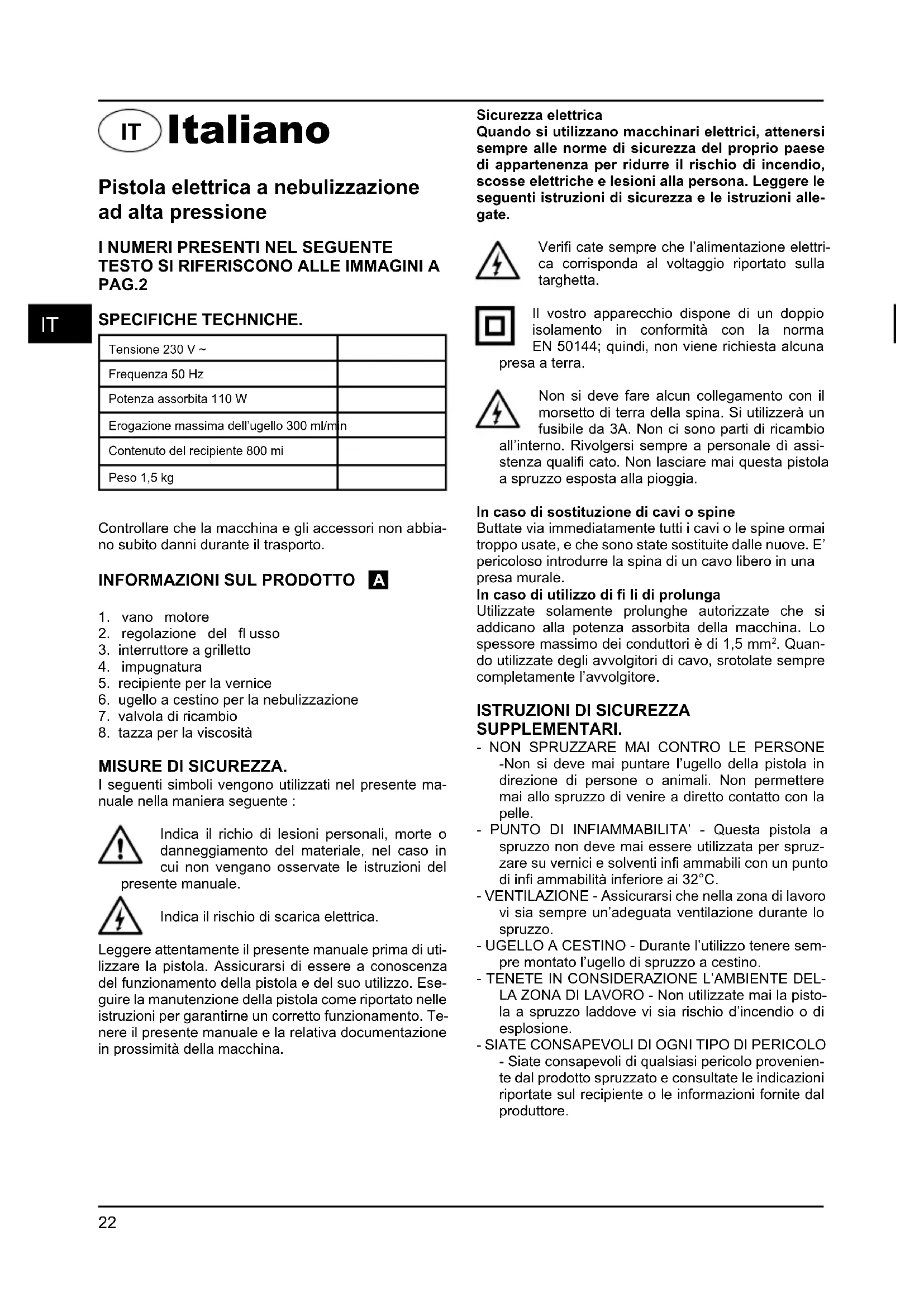

MANUALE UTENTE BFP110N Bort

Pistola elettrica a nebulizzazione ad alta pressione

I NUMERI PRESENTI NEL SEGUENTE TESTO SI RIFERISCONO ALLE IMMAGINI A PAG.2

IT

Tensione 230 V ~
Frequenza 50 Hz
Potenza assorbita 110 W
Erogazione massima dell'uglio 300 ml/min
Contenuto del recipiente 800 mi
Peso 1,5 kg

Controllare che la macchina e gli accessori non abbiano subito danni durante il trasporto.

INFORMAZIONI SUL PRODOTTO A

1. vano motore
2. regolazione del flusso
3. interrupttre a grilletto
4. impugnatura
5. recipienteper la vernice
6. ugello a cestino per la nebulizzazione
7. valvola di ricambio
8. tazza per la viscosaità

MISURE DI SICUREZZA.

I seguenti symboli vengono utilizzati nel presente manuale nella maniera seguente :

Indica il richio di lesioni personali, morte o danneggiamento del materiale, nel caso in cui non vengano osservate le istruzioni del nte manuale.

Indica il rischio di scarica elettrica.

Leggere attendamente il presente manuale prima di utilizzare la pistola. Assicurarsi di essere a conoscenza del funzionamento della pistola e del suo utilizzo. Eseguire la manutenzione della pistola come riportato nelle istruzioni per garantire un corretto funzionamento. Tenere il presente manuale e la relativa documentazione in prossimità della macchina.

Sicurezza elettrica

Quando si utilizzano macchinari elettrici, attenerisi sempre alle norme di sicurezza del proprio paese di apparatenza per ridurre il rischio di incendio, scosse elettriche e lesioni alla persona. Leggere le seguenti istruzioni di sicurezza e le istruzioni allegate.

Verifi cate sempre che l'alimentazione elettrica corrisponda al voltaggio riportato sulla targhetto.

Il vostro appearecchio dispone di un doppio in isolamento in conformità con la normale EN 50144; quando, non viene richiesta alcuna terra a terra.

Non si deve fare alcun collegamento con il morsetto di terra della spina. Si utilizzera un fusibile da 3A. Non ci sono parti di ricambio

all'interno. Rivilgersi sempre a personale di assistenza qualificato. Non lasciare mai esta pistola a spruzzo esposta alla pioggia.

In caso di sostituzione di cavi o spine

Buttate via immediatamente tutti i cavi o le spine ormai troppo usate, e che sono state sostituite dalle nuove. E' pericoloso introdurre la spina di un cavo libero in una presa murale.

In caso di utilizzo di fi li di prolunga

Utilizzate solamente prolonghe autorizzate che si addicano alla potenza assorbita della macchina. Lo spessore massimo dei conduttori è di 1,5mm^2 . Quando utilizzate degli avvolgitori di cavo, srotolate sempre completenessl'avvolgatore.

ISTRUZIONI DI SICUREZZA SUPPLEMENTARI.

• NON SPRUZZARE MAI CONTROL LE PERSONE -Non si deve mai suntare l'ugello della pistola in direzione di persono o animali. Non permettere mai allo spruzzo diVenire a diretto contatto con la pelle.
• PUNTO DI INFIAMMABILITA' - Questa pistola a spruzzo non deve mai essere utilizzata per spruzzare su vernici e solventi infi ammabili con un punto di infi ammabità inferiore ai 32^ .
• VENTILAZIONE - Assicurarsi che nella zona di lavoro vi sia sempre un'adeguata ventilazione durante lo spruzzo.
• UGELLO A CESTINO - Durante l'utilizzo tenere sempre montato l'ugello di spruzzo a cestino.
• TENETE IN CONSIDERAZIONE L'AMBIENTE DELLA ZONA DI LAVORO - Non utilizzate mai la pistola a spruzzo laddove vi sia rischio d'incendio o di esplsoione.
• SIATE CONSAPEVOLI DI OGNI TIPO DI PERICOLO

• Siate consapevoli di qualsiasi pericolo proveniente dal prodotto spruzzato e consultate leindicazioni riportate sul recipiente o le informazioni fornite dal produttore.

• NON SPRUZZATE - Non spruzzate alcun prodotto per il quale non siate a conoscenza del pericolo.

• UTILIZZATE UNA PROTEZIONE PER GLI OCCHI -Utilizzate sempre una appropriata protezione per gli occhi, casi da evitare i vapori o i fumi pericolosi.
• PORTARE UNA MASCHERA - Nonutilizzate mai una pistola a spruzzoswana portare una maschera.
• PROTEGGETE IL VOSTRO UDITO - Portate delle protezioni anti-rumore, se il rumore della pressione dovesse superare gli 85 dB(A).
• ESEGUITE UNA CORRETTA MANUTENZIONE -Tenete ben pulita la pistola a spruzzo, i recipienti delle vernici e gli ugelli. Non pulire utilizzato liquidi inflammabili il cui punto di inflammabilità sa inferiore ai 32^ . Controllate periodicamente il cavo di alimentazione e, nel caso in cui fosse danneggiato, fato lo sostituire da una persona quali cata.
• FIAMMA NUDA - Non spruzzate mai in prossità di una fiamma nuda odi una fiammella di un'apparecchiatura.
  SIGARETTA - Non si deve mai fumare durante la nebulizzazione.
  DILUIZIONE - Leggete sempre le raccomandazioni o istruzioni di diluzione della vernice rilasciate dal produttore prima di utilizzato la vernice o qualsiasi altri prodotto.
• STACCATE L'INTERRUPTIREDI ALIMENTAZIONE - Staccate sempre l'interruttore di alimentazione quando riempite il recipiente di vernice o quando pulite la pistola.
• SPEGNETE L'APPARECCHIO QUANDO NON SPRUZZATE - Evitare di far funzionare l'apparecchio per qualsiasti lasso di tempo con la manopola di regolazione del fl usso completamente chiusa.

Non ci riterremo responsabili di eventuali danni provenienti dall'utilizzo di sostanze inappropriate o di vernici che non sono state

diluite correttamente, e di qualsiasi pericolo per la salute proveniente da una mancanza di ventilazione.

SPEGNETE IMMEDIATEAMENTE LA PISTOLA ASPRUZZO:

• in caso d'interruzione di tensione o di danneggiamento della spina o del cavo.
• in caso di interruptore difettoso.
• in caso di fumo o di odore d'isolamento bruciato.

ISTRUZIONI PERL 'USO

PREPARAZIONE B

Non utilizzato vernici o rivestimenti murali granulosi, poiché si potrebbe otturare l'ugello di spruzzo.

Per ottener il risultato migliorie, è importante che, prima di utilizzare la pistola a spruzzo, si prepara la superficie da spruzzare e si diluisa la vernice fino ad ottenera la giusta viscosità. Assicuratevi sempre che le superfi ci da spruzzare siano pulite e privile di polvere, sporcizia e grasso. Assicuratevi di aver coperto le zone che non si voglioni spruzzare, utilizzato un nastro adesivo di buona qualità. La vernice o il liquido da spruzzare deve essere ben miscelato, privo di grumi o di altre particelle. Molte sostanze possono essere

spruzzate con la vostra pistola, ma bisognerà sempre seguire le istruzioni del produttore prima di acquistare una determinata vernice.

DILUIZIONE

Non dimenticare mai di scollegare l'apparecchio prima di riempire il recipiente di vernice da spruzzare.

La maggior parte delle vernici vengono vendute pronte per essere utilizzate con il pennello e devono essere diluite prima di essere utilizzate a spruzzo. Seguite le raccomandazioni del produttore per la diluzione della vernice da utilizzato con una pistola a spruzzo. La tazza di misurazione della viscosità vi aiuterà a determinare la viscosità adatta per la vernice che avete deciso di utilizzato. Per determinare la giusta viscosità, riempite la tazza fi no al bordo con della vernice. Misurate il tempo necessario perché la tazza si svuoti di nuovo nella latta. La tabella sostostante indica i tempi di scolo per i diversi tipi di materiale.

Vernici di plastica e latex 24-28 secondi

Vernici a base d'acqua 20-25 secondi

Primer 24-28 secondi

Vernici trasparenti 20-25 secondi

Vernici ad olio 18-22 secondi

Vernici a smalto 18-22 secondi

Vernici d'alluminio 22-25 secondi

Sottosmalto impermeabilizzante per auto

Impermeabilizzanti per il legno 28-35 secondi

Preservanti del legno non serve diluzione

Coloranti del legno non serve diluzione

Se la vernice impiega più tempo del dovuto a scolare dalla tazza, sare necessaria un'ulteriore diluizione. Introdurre e miscelare una piccola quantità del diluente indicato eutilizzare la prova di viscosità fino ad ottenera la corretta consistenza. Alcuni prodotti spruzzabili contengono particelle e grumi. Questi materiali devono essere fi ltrati prima di riempire il contentatore di vernice.

NEBULIZZAZIONE

Riempire il recipiente con la vernice correttamente diluita e fi Itrata. Collegare la pistola alla presa di alimentazione. Orientare la pistola su un pezzo di scarto e premere il grilletto fi no ad ottenerare la nebulizzazione della vernice. Regolare il regolatore di fl usso ② fi no ad ottenere l'erogazione di vernice nebulizzata desiderata. Girare il regolatore di fl usso in senso orario (B) per ridurre l'erogazione e in senso anti-orario (A) per augmentare l'erogazione. La regolazione del fl usso infl uenzerà la forma della nebulizzazione. Un tipo di nebulizzazione non uniforme concentrerà la vernice al centro dello spruzzo e darà una fi nitura a chiazze. Una buona forma di nebulizzazione darà una distribuzione di vernice uniforme su tutte la superfi cie verniciata.

TECNICHE DI NEBULIZZAZIONE D

Per ottener il risultato migliorie, tenete la vostra pistola allo stesso livello e sempre parallela alla superfi cie. Tenete l'ugello a 25-30cm alla superfi cie e nebulizzate in maniera uniforme da una parte all'altra e dal basso in alto. Non nebulizzate da un'angolazione, perché ciò causera delle sbavature di vernice sulla superfi cie. Utilizzate la pistola con movimenti regolari e costanti. Per verniciare grandi superifi ci, utilizzato una forma di nebulizzazione incrociata come indicato qui sotto.

E

Non azionare o interrompere mai lo spruzzo nelle si sta puntando alla superfi cie da nebulizzare. Controllate sempre la velocità di movimento della pistola. Un movimento rapido sulla superfi cie darà uno strato sottile e un movimento lento darà uno strato spesso. Applicate un solo strato alla volta. Se si ritiene necessario applicare uno strato supplementare, assicuratévi di osservare il tempo di asciugatura raccomandato dal produttore prima di applicare un secondo strato. Quando nebulizzate su delle piccole superfi ci, regolate l'erogazione con un piccolo fl usso. Ciò eviterà di utilizzato troppa vernice e di eseguire una nebulizzazione eccessiva. Se vi è possibile, evitate di fermarvi e ripartire durante la nebulizzazione di un oggetto. Ciò può portare ad un'applicazione insuffi ciente o eccessiva di vernice. Non inclinate mai la pistolaapiud 45^

PULIZIA E MANUTENZIONE F

Non dimenticate mai di scollegare l'apparecchio prima di pulire la pistola nebulizzatrice o il recipiente della vernice.

E' essenziale eseguire una buona pulizia della pistola nebulizzatrice après ogni utilizzato. La mancata pulizia causera un otturazione e l'apparecchio non funzionera quando lo riutilzerete. La garanzia non risponde sulla pulizia di un nebulizzatore che non è stato ben pulito dall'utente.

Dopo agli utilizzato, procedete nel seguente modo:

1. svuotare tutto il materiale rimasto nel recipiente della vernice.
2. pulire bene il recipiente della vernice con il diluente che è stato utilizzato.
3. versare una certa quantità di diluente nel recipiente della vernice e nebulizzare con la pistola fi no alla fuoriuscita dall'ugello di diluente pulito.
4. pulire bene il tubo di aspirazione della vernice e il relativo fi Itro utilizzando del diluente.
5. pulire il cestino e l'ugello e gettare qualsiasi alto scarto o vernice rimasta.
6. ribaltare la pistola di nebulizzazione e applicare quale goccia d'olio leggero sulle due aperture (F). Questo lubrifi chera il pistone e il cilindro.

Se il vostro nebulizzatore necessita più di essere pulito all'interno, perché rivelarsi necessario di smontarlo completeness. In quello caso, si proceda nel seguente modo:

1. togliere la spina dalla presa.
2. togliere il recipiente della vernice, staccare il tubo d'aspirazione e il fi ltro.
   3.分开 the l'ugello (H), la valvola (J), il pistone (K) e la molla (L).
3. pulire il cilindro (M) e tutti i pezzi accuramente con del solvente.
4. aplicare quale goccia d'olio leggero su pistone, molla e cilindro.
5. rimontare la pistola.

RISOLUZIONE DEI GUASTI

Il motore fa un ronzio ma non spruzza o fa una nebulizzazione irregolare.

1. Testa rotativa consumata

Sostituire la testa rotativa

1. Il tubo di aspirazione non si trova nella giusta posizione.

Risistemare il tubo di aspirazione

1. Il tubo di aspirazione è otturato

Pulire con del diluente

1. L'ugello è otturato

Pulire I'ugello

1. Il fi Itro è otturato

Pulire con del diluente

1. La manopola necessita di essere regolata

Regolarla

La nebulizzazione non è buona.

1. La regolazione del volume non è corretta Regolarla
2. La vernice è troppo densa

Verifi care la viscosa della vernice

C'è troppa vernice.

1. La pistola non è pulita o lubrifi cata, e il pistone resta quindi bloccato nel cilindro
   Smontare la pistola e pulirla con del diluente.
2. C'troppa vernice

Regolare il fl usso in senso orario per ridurre la bulizzazione.

Due strati sottili sono migliorari di un solo strato più spesso.
3. Viscosità non suffi ciente

Verifi care la viscosa

Il motore è più rumoroso del solito.

1. Il nebulizzatore non è pulito o lubrifi cato, e il pistone è quindi bloccato nel cilindro

Smontare la pistola e pulire con del diluente.

Assenza di nebulizzazione, assenza di rumore.

1. Mancanza di elettricità
   Verificarel'alimentazioneelettrica.

Il rumore di funzionamento è anomalo.

1. La regolazione del fl usso non è corretta Regolarla di nuovo.
2. Non c'è vernice sufficiente nel recipiente e quindi viene aspirata dell'aria

Aggiungere della vernice.

1. Non si diluisce come si deve e il materiale non passa completamente nel tubo di aspirazione.

Verifi care il tubo di aspirazione e il livello di viscosità.

Aspetto di "buccia d'arancio".

1. on si stautilizzando il giusto solvente
   Utilizzare il giusto solvente.
2. La pistola è troppo lontana alla superficie
   Tenere la pistola piu vicina all'oggetto.
3. La vernice è troppo densa
   Diluire la vernice.

MANUTENZIONE

La macchina non deve essere molto tensione quando si eseguono le operazioni di manutenzione alle parti meccaniche.

Le macchine della ditta SBM Group sono state concepite per funzionare correttamente a lungo con una minima richiesta di manutenzione. Una frequente pulizia e l'uso corretto augmenteranno la longevit della nostra macchina.

Pulizia

Pulire frequentlymente la scocca della macchina con un panno morbido, preferibilmente dopo agli utilizzato. Le aperture di ventilazione devono essere libero da polvere e sporco.

Utilizzare un panno morbido imbevuto di una soluzione di acqua e sapone in caso di sporco ostinato. Non utilizzato solventi come benzina, alcohol, ammoniaica, ecc. poich risultano dannosi per le parti in plastica.

Anomalie

In caso si riscontrassero anomalie, per esempio causate dall'usura di una parte, contattare il proprio distributore locale SBM Group.
Alla fi ne di quello manuale troverete uno schema con le parti di ricambio che possono essere ordinate.

AMBIENTE

La macchinaiene fornita in un imballaggio resistente per evitare cheessa venga danneggiata durante iltrasporto.L'imballaggio costituito di materiali riciclabili laddove possibile e pertanto Vi preghiamo di riciclare tali parti.Vi chiediamo gentilmente di portare le macchine usate che vanno sostuite ad un distributore SBM Group. Quest' ultimo provveder al loro riciclaggio.

GARANZIA

Leggere la schedai garanzia situata alla fi ne del manuale d'uso perle condizioni di garanzia.
