Typ výrobku	Bezkompresorová elektrická stříkací pistole
Značka	Bort
Model	BFP110N
Napájení	230 V ~ 50 Hz
Příkon	110 W
Maximální průtok trysky	300 ml/min
Objem nádrže	800 ml
Hmotnost	1,5 kg
Dvojitá izolace	Ano (v souladu s EN 50144)
Typ trysky	Stříkací tryska s košíkem
Hlavní funkce	Stříkání barev, laků, mořidel atd.
Nastavení průtoku	Otočný ovladač (po směru hodinových ručiček pro snížení)
Doporučená vzdálenost stříkání	25-30 cm od povrchu
Maximální úhel stříkání	45°
Hladina akustického tlaku	< 91 dB(A)
Hladina akustického výkonu	< 102 dB(A)
Vibrace (ruka-paže)	< 11,53 m/s²
Údržba a čištění	Čistěte po každém použití vhodným ředidlem; lehké mazání
Bezpečnost	Nestříkejte hořlavé kapaliny (bod vzplanutí < 32°C); používejte masku a ochranu očí
Záruka	Viz přiložený záruční list
Země původu	Neuvedeno (vyrobeno společností SBM Group)

Často kladené otázky - BFP110N Bort

Jak naředit barvu pro pistoli BFP110N ?

Použijte dodaný viskozitní kelímek. Naplňte jej barvou a změřte dobu vytékání. Doporučené časy se liší podle typu: plastová/latexová barva: 24-28 sekund, olejová barva: 18-22 sekund atd. Pokud je doba příliš dlouhá, přidejte vhodné ředidlo.

Jak vyčistit pistoli po použití ?

Odpojte zařízení. Vyprázdněte nádrž, vyčistěte ji ředidlem. Stříkejte ředidlo, dokud nevytéká čisté. Vyčistěte sací hadici a filtr. Aplikujte několik kapek lehkého oleje do mazacích otvorů.

Co dělat, když pistole nestříká, ale motor hučí ?

Může to být způsobeno ucpanou tryskou, ucpaným filtrem nebo špatně umístěnou sací hadicí. Vyčistěte trysku, filtr a upravte hadici. Zkontrolujte také nastavení průtoku.

Jaká je ideální vzdálenost mezi pistolí a povrchem ?

Udržujte pistoli ve vzdálenosti 25-30 cm od povrchu a držte ji rovnoběžně s ním. Pravidelný pohyb tam a zpět poskytne rovnoměrný výsledek.

Mohu stříkat hořlavé barvy ?

Ne, tato pistole nesmí být používána s kapalinami, jejichž bod vzplanutí je nižší než 32°C. Nebezpečí požáru nebo výbuchu. Zkontrolujte údaje výrobce barvy.

Jak nastavit průtok barvy ?

Otáčejte ovladačem průtoku po směru hodinových ručiček (B) pro snížení průtoku a proti směru (A) pro zvýšení. Příliš vysoký průtok může způsobit nerovnoměrné stříkání.

Co dělat v případě vzhledu 'pomerančové kůry' ?

To je často způsobeno příliš hustou barvou, špatným rozpouštědlem nebo příliš velkou vzdáleností. Nařeďte barvu, použijte správné rozpouštědlo a přibližte pistoli k povrchu.

Motor je hlučnější než obvykle, co dělat ?

To může znamenat, že píst je přilepený ve válci kvůli nedostatečnému čištění nebo mazání. Rozeberte pistoli, vyčistěte ji ředidlem a namažte.

Jaká jsou základní bezpečnostní opatření ?

Vždy noste masku a ochranu očí. Zajistěte dobré větrání. Nikdy nemiřte proudem na osobu. Před plněním nebo čištěním zařízení odpojte.

Kde najdu náhradní díly ?

Kontaktujte svého místního prodejce SBM Group. Výkres dílů je k dispozici na zadní straně návodu. Spotřební díly, jako je tryska a ventil, lze objednat.

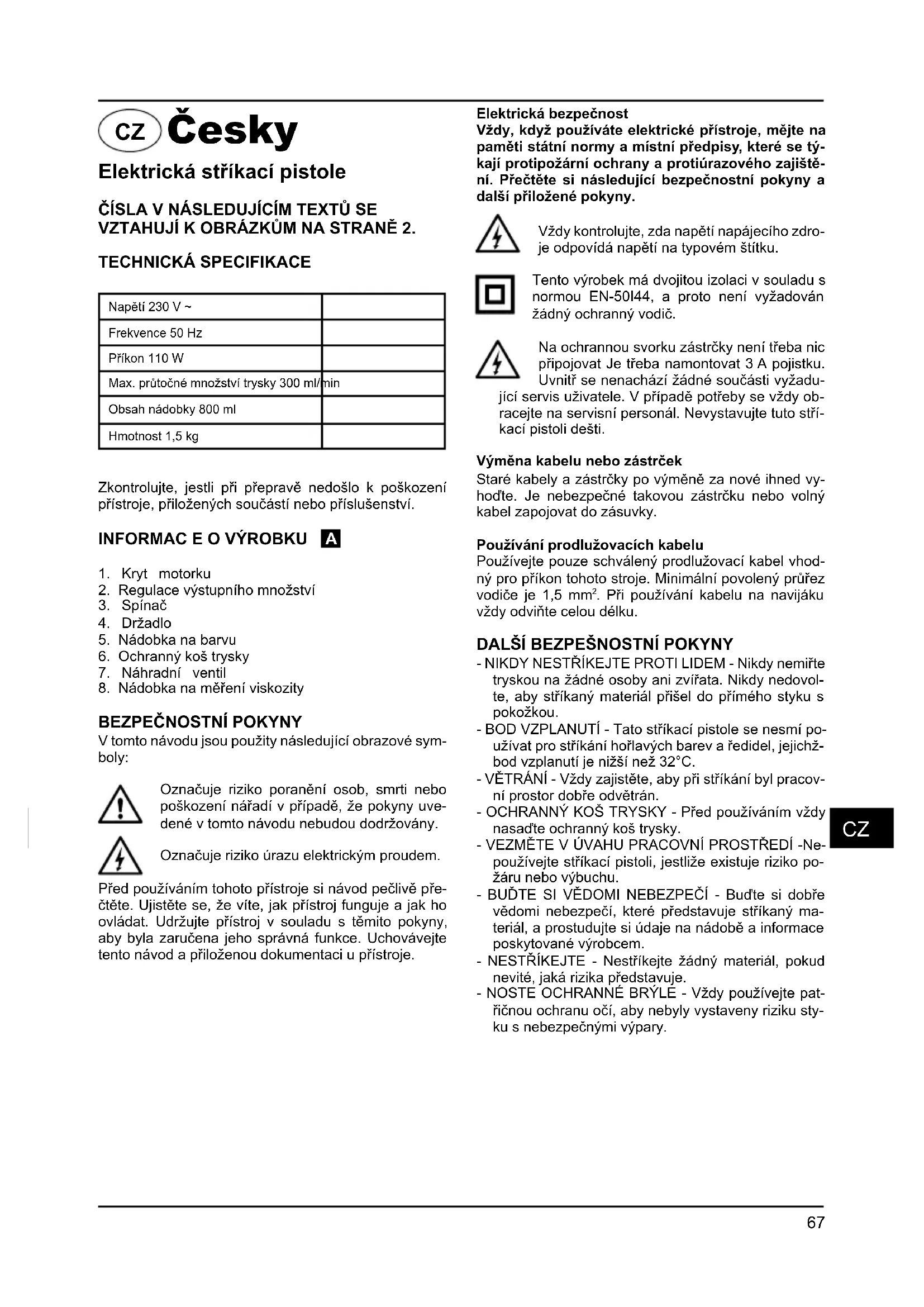

NÁVOD K OBSLUZE BFP110N Bort

Elektrická stříkaci pistole

CISLA V NÁSLEDUJÍCIM TEXTÜ SE VZTAHUJI K OBRÁZKÜM NA STRANE 2.

TECHNICKÁ SPECIFIKACE

Napěti 230 V ~
Frekvence 50 Hz
Přikon 110 W
Max. průčné množství trysky 300 ml/min
Obsah nádobky 800 ml
Hmotnost 1,5 kg

Zkontrolujte, jestli pri preprave nedoslo k poskozeni pristroje, pirolenych soucasti nebo prisluosenstvi.

INFORMAC E O VYROBKU A

1. Kryt motorku
2. Regulace vystupniho mnozstvi
3. Spinač
4. Držadlo
5. Nádobka na barvu
6. Ochranný kos trysky
7. Nahradni ventil
8. Nádobka na měřeni viskozity

BEZPECNOSTNI POKNY

V toto návodu jsou použity následujíci obrazové symboly:

Oznacuje riziko poraneni osob, smrti nebo poskozeni na radi v pripadé, ze pouky uvedene v toto navodu nebudou dodržovány.

Oznacujere riziko urazu elektrickym proudem.

Pred používanim tohoto pristroje si námod pečlivě prěctete. Ujistěte se, ze vite, jak pristroj funguje a jak ho ovládat. Udržujte pristroj v souladu s temitoPokyny, aby byla zarucena jeho správná funkce. Uchovávejte tento námod a prilozenou dokumentaci u pristroje.

Elektrická bezpečnost

Vždy, když používáte elektrické pristroje, měje na paměti statné normy a mistrí predpisy, které se týkaji protipožární ochrany a protiúrazového zajistěné. Prčětěte si nasledujíci bezpečnostnéPokyny a dalási priložénéPokyny.

Vždy kontrolujte, zda napétí napajecho zdroje odpovidá napétí na typovém stitku.

Tento vyrobek má dvojitou izolaci v souladu s normou EN-50144, a proto není vyžadován zádný ochranný vodič.

Na ochrannou svorku zăstrčky neni tbreba nic pripojovat Je tbreba namontovat 3 A pojistku. Uvnit se nenacház Žádné současti vyžadu

jíci servis uživatele. V pripadě potřeby se vždy obracejte na servisné personal. Nevystavujte tuto strifikaci pistoli dešti.

Vymena kabelu nebo zastrcek

Staré kably a zástróky po vyměne za nové ihné vyhodte. Je nebezpečné takovou zástróku nebo volný kabel zapojovat do zásuvky.

Používáni prodlužovacích kabelu

Používejte pouze schvaleny prodlužovaci kabel vchodný pro príkon tohoto stroje. Minimálné povolený prúřez vodicě je 1,5 mm². Pri používani kabelu na navijáku vždy odviñe celou delku.

DALŠI BEZPEŠNOSTNI POKYNY

• NIKDY NESTRIKEJTE PROTI LIDEM - Nikdy nemirfte tryskou na zaadné osoby ani zviřata. Nikdy nedovolte, aby střikaný material prišel do prímeho styku s pokožkou.
• BOD VZPLANUTI - Tato strikaci piston se nesmi použivat pro strikani horlavych barev a redidel, jejichžbod vzplanut je nizsí než 32°C.
  VETRANI - Vzdy zajistete,aby pri strikani byl pracovni prostor dobre odvetran.
• OCHRANNY KOS TRYSKY - Pred použivám vždy nasadte ochranny kos trysky.
• VEZMÉTE V UVAHU PRACOVNI PROSTREDI -Nepoužívejte stříkaci pistoli, jestlěze existuje riziko požáru nebo vybuchu.
• BUDTE SI VEDOMI NEBEZPECI - Budte si dobre vedomi nebezpeci, které predstavuje strikany material, a prostudujte si udaje na nadobě a informace poskytované vyrobcem.
• NESTRIKEJTE - Nestrikejte zádný material, pokud nevité, jaká rizika prědstavuje.

• NOSTE OCHRANNE BRYLE - Vždy použivejte patřčnou ochranu oči, aby nebyly vystaveny riziku styku s nebezpečnými vypany.

• NOSTE MASKU - Nikdy nepoužívejte střikaci pistoli, aniž bye sty chraněni maskou obliceje.

• CHRANTE SVUJ SLUCH - Kdyz hluk presahuje 85 dB(A), pouzivejte protihlukovou ochranu.
• SVE NÁRADI UDRZUJTE - Udrzujte svou strikaci pistoli, nádoby s barvou a trysky Čisté. Neprovádejte Čistěné pomoci hořlavych kapalin s bodem vzplanuti nižsím než 32°C. Kontrolujte pravidelně privodní kabel, a jestlěze zjistěte jakékoliv poškození, nechte ho vyměnit kvalí f kovanou osobou.
• OTEVREN'PLAMEN - Nikdy nestrkejte v blizkosti otevreného ohne ani v blizkosti zapalovacinho plaminku nejakého spotbrebie.

KOURENI - Nikdy pri strikaní pistolínekurte.

• REDENI - Vždy si pred použitim barev ājinych materialu prostudujte doporučeni nebo pokyny výrobce k jejich šreděni.
• ODPOJUJE PISTOLI ZASUVKY - Pri plnéní nádobky barvou nebo cistěné pistole vždy pistoli odojujte ze zasuvky.
• KDYZ NESTRIKATE. PISTOLI VYPINEJTE - Nikdy ani na okamzik nepouzivejte pistoli se zcela zavienym regulačním knoflikem pro nastováni střikaného množstvi.

Neprzejímáme Žádnou opodovědnost za škody vzniklé použitím nevhodnych látek nebo barev, které nebyly správněředěny, ani za Žád-

né ohroženi zdraví vyplývajíci z nedostatečného větrání.

OKAMZITE STRIKACI PISTOLI VYPNETE:

• Vestlizhe se poskodi zástrčka, prerusi nebo poskodi privodni kabel.
• jestliže je spínač vadné.
• Jakmile uciţite zápach kouře z pálcí se izolace.

POKNY PRO OBSLUHU

PRIPRAVA B

Nepoužívejte barvy a materiaíly, které na stěnách vytváří povrch s texturou, protoze se jimi zanese tryska.

Pro dosaženi nejlepsich vysledku je dulezite pripritavit si pred pouzitim strikaci pistole strikany povrch a na-redit barvu na spravnou viskozitu. Vzdye se ujistete, ze strikany povrch je zbaven prachu, necistot a mastnoty. Ujistete se, ze jste kvalitni ochrannou paskou dobre zakryli vsechny plochy, ktere nemaji byt strikany. Barva ci tekutina, kterou budete strikat, by mela byt dobre promichana a bez jakychkoli zmolku ci jinych tuhych castic. S touto strikaci pistoli lze strikat mnoho ruznych latek, ale vzdty si prd nakupem zkontrolujte doporučeni vyrobce.

REDENI

Pamatujte, ze pred plnénim nadobky na barvu strikanym materialem je vždy tbreba odpojit pistoli ze zásuvky.

Větsinou se barvy dodávají naředěné pro príme nanášeni stětcem, avšak aby vyhodné pro stříkaní, je třeba je nejprve naředit. Pri používaní stříkaci pistole vždy doržujte doporučeni vyrobce kředěni barev. Nádobka na měřeni viskožity vám pomůze určit správnou viskozitu barvy. Když chcete určovat viskozitu, naplěte měrnou nádobku po okraj barvou. Pak měřte cas potřebný k tomu, aby vsechna barva vytekla zpět do plechovky s barvou. Niže uvedená tabulka uvádi doporučné casy pro ruzné血液循环materialu v sekundích.

Umělohmotné a latexové barvy 24 - 28 sekund

Barvy Rozpustné ve vodě 20-25 sekund

Základní barvy 24-28 sekund

Laky 20-25 sekund

Olejové barvy 18-22 sekund

Emaily 18-22 sekund

Hliníkové barvy 22-25 sekund

Ochranné nátěry spodku vozu 25 - 35 sekund

Impregnace dřeva 24-28 sekund

Ochranné nátěry na dřevo třeba Źeditnéni

Barvy na dřevo Źěba Źeditnéni

Jestlize barva vytéká déle, než je doporučeny cas, je třeba dalsí Žeděni. Primičejte malé množstvi príslúneho Žedidla a provedte zkoušku viskozity. Takto postupujte dalé, dokud neni dosaženo správné viskozity. Některé materiały urcené ke střikaní obsahuju Žmolky a tuhé cástice. Ty by se měly z barvy odstranit pomoci sitka jestě pred plnénim nádobky stříkaci pistole.

STRIKÁNÍ

Naplnte nadobku spravne naredenou barvou prefiltrovanou pres sitko. Zapojte strikaci pistoli do zasuvky. Namirte strikaci pistoli na kus opadového materiáu a drzte stisknuty spinač, dokud pistole nezačne strikat. Regulačnim knoflikem ② seridte požadované vystupni množstvi barvy. Otacenim tohoto regulačniho knofliku ve smeru hodinovych rucicek (B) se množstvi barvy snizuje a otacenim proti smeru hodinovych rucicek (A) se zvyšuje. Nastaveni regulačniho knofliku ovlivné strukturu strikani. Pri spatné strukture strikani se barvaoustreduje do strodu strukté plochy a vytváří skrvnitý povrch. Pri dostre strukture strikani se barva rovně Rozloží po celé plose.

TECHNIKYSTRIKANI D

Pro dosaženi nejlepsich vysledku udržujte stale stejnou vzdalenost strikaci pistole od povrchu. Držte trysku 25 - 30 cm od povrchu a stríkejte rovnoměrně se strany na stranu a nahoru a dolu. Nestříkejte pod uhlem, protoze to vede ke stěkáni barvy po povrchu. Používejte plynule a rovnoměné tempo. Při stríkáni velkých ploch používejte vzor stříkaní křížem krážem, jak znázornuju obrazek.

E

Nikdy nespoustejte ani nevypinejte strikaci pistoli, jestlze je namirena na strikanou plochu. Prubezné kontrolujte rychlost pohybu strikaci pistole. Pri rychlém pohybu pistole je nastrikaná vrstva slabá, zatímco pri pomalém pohybu silné. Najednou provadějte pouze jeder nastrik. Gestlze je třeba provest vice nastriku, ujistěte se, ze jste pred dalísim nastrikem dodrželi cas zasychání doporučeny vyrobcem. Pri strikány malych ploch mejtve regulačni knofík nastaven na malé vystupné množstvi barvy. Tim se vyhnete príliš velké spotřebe barvy a zabrànité nadměrnému nanosu. Pri strikány prědmetu nestřikejtePokud možno prerúsované, aby nastrikaná vrstva nebyla príliš slabá nebo naopak silné. Nenaklanějte strikaci pistoli vice než 45°.

CISTENIA UDRZBA F

Pred cištenim pistole nebo nádobky na barvu nezapomínejte stnkaci pistoli vždy odpojit ze zásuvky.

Je velice dulezite strikaci pistoli po kazdém pouzitić radne vycistit. Nedodrzení tohoto požadavku zcela jiste zpúsobí zaneseni, takze pri pristim pouziti by pistole nefungovala! Záruka se nevztahujé na vyčistěni strikacci pistole, ktera nebyla uživatelem pravidné a radné Čistěna.

Po kaźédem použité je třeba provost tyto úkony:

1. Z nádobky na barvu vyljte zbyvajíc material.
2. rădne tuto námobku vycistěte použitým redidlem.
3. Nalijte trochu tohoto redidla do nadobky a strikejte, dokud z trysky nevychazi jen ciste redidlo.
4. redidlem rovnéz zevrubne yvciistete saci trubičku a filtr.
5. Vycistete ochranny kos a trysku a odstrahte vsechny zbytky barvy.
6. Naklanëjte strikaci pistoli nahoru a dolu a do dvou otvoru (F) nakapejte nekolik kapek rídého oleje. Tim se promaže pista valec.

Jestlize strikaci pistole vyzaduje zvlastni cisteni vnitrnich soucasti, bude nutne ji rozebrat. V takovem pripadje je tbreba dorzet nasledujici postup:

1. Odpjote zastrku zezasuvky
2. Sejměte nádobku na barvu, vyjměte sací trubičku a fi ltr.
3. Uvolnete trysku (H), ventil (J), pist (K) a pruzi-nu (L).
4. rădné vycistete valec (M) a vsechny fosti redidlem.
5. Nakapejte několik kapek Čidkého mazaciho oleje na píst, pruzinu a válec.
6. Strifikaci pistoli pak znovu sestavte.

ODSTRANOVÁNÍZÁVAD

Motorek bzuci, ale pistole nestrika nebo strika nervonomern.

1. Opotrebaná viřiva hlavice Vyměnte vinyou hlavici
2. Saci trubička není správně nasazena Nasad'te trubičku správně
3. Zanesena saci trubicka Vycistete ji redidlem
4. Zanesena tryska Vycistete trysku
5. Zaneseny filtr Vycistete filtr redidlem
6. Regulačni knoflik je třeba seřidit Provedte senzeni

Rozptyleni barvy nenidobré

1. Nastavené množstvī není správné Provedte seřizení
2. Barva je prilis hustá
   Zkontrolujte viskozitu barvy

Nanási se prilis mnoho barvy

1. Stríkaci pistole neni Čistá nebo neni namazaná a vysledkem je zasekávání pistu ve valci Rozeberte pistoli a vyčistěte jiředidlem
2. Prilis mnoho barvy Seridte nastaveni množstvi otácenim ve smeru hodinovych ručicek, aby se množstvi barvy snizilo
3. Viskozita je prilis nízká
   Zkontrolujte viskoziitu

Motorek je hlučnéjsí než normálné

1. Stnkaci pistole neni cistá nebo není namazáná a vysledkem je zasekávání pístu ve valci Rozeberte pistoli a vyčistěte jiředidlem

Pistole nestříká a není ani slyšet

1. Pistole není napájena elektrickým proudem Zkontrolujte napájení

Provozní zvuk není správný

1. Spatné nastaveni yystupniho množstvi Provedte nové nastaveni
2. V nádobce na barvu je málo barvy a nasáva se
   vyduch
   Doplěte barvu
3. Nesprávnéředěnínebo omezený prútok saci trubickou
   Zkontrolujte sací trubičku a viskozitu

Povrch je也是如此“pomerancová kura” a dochází k nadmérnému mlženi

1. Je použito nesprávné šreidlo Použijte správné šreidlo
2. Stríkáci pistole je držena prěliš daleko od stríkaného povrchu Držte stríkáci pistoli blíze u stríkaného povrchu
3. Barva je priliš hustá Barvu rozředte

UDRZBA

Pri provadni udzby motoru dbeje vzdny na to, aby pristroj nebl pod naptim.

Přistroje značky SBM Group jsou konstruovány prodlouhodobé použivaní pri minimánlý udrzbe. Budou fungovat bez problémù,Pokud se jim bude věnovat nálezitá peče a pokud budou pravidelné Čištěny.

iatni

Kryt pristroje pravidelné Čistěte měkkým hadříkem (nejlépe po kázdem použití). Odstrǎnujte prach a špinu z otvorů ventilace.

Pokud se apínu nepodáři odstranit, použijte měkký

hadrik namoceny v mydlové vode. Zasadne nepouziveje Rozpouašděla, jako jsou benzin, alkohol, Čpavek apod. Tato Rozpoustédla by mohla poskodit umleohmotné současti pristroje.

Poruchy

Jestlize dojde k poruse, napr. v dusledku opotbrebovani nekteré soucasti, obrat'te se na zastupce firmy SBM Group. Na konci teto prirucky se nachazí nakres pristroje Rozlozeného na Jednotlivé dily, ktere je mozné objednat.

ZIVOTNI PROSTREDA

Přistroj je dodávan v odolném baleni, které zabrańuje jeho poskození během prepravy. Většinu zmaterialú, které jsou na baleni použity, lze recyklovat. Zbavujte se jich proto pouze na mistech určených pro odpad príslušných látek.

Přistroje, které nepotřebujete, odnesti knejblizšimu zastupci fi rmy SBM Group ve vašem okoli. Zde dojde kjejich likvidaci vsouladu se zásadami ochrany zhivotniho prostředí.

ZARUKA

Záruka je poskytována za podminek, jež majdete na samostatné záručním listu, který je pólzen k vyrobku.

Srpski

PISTOLJ ZA PRSKANJE

Brojke navedene dole u tekstu se odnose na crteze na poledini omota.

TEHNICKE KARAKTERISTIKE

Napon, V 230
Frekvencija, Hz 50
Snaga, W 110
Maksimalna brzina prskanja 300 ml/min
Zapremina posude za boju, ml 800
Težina, kg 1,5

UREDAJ A

1. Kuciiste
2. Regulator dovoda boje
3. Sklopka
4. Rukohvat
5. Posuda za boju
6. Razvodnik
7. Rezervni ventil
8. Čaša-viskozimetar

SIGURNOSNA PRAVILA

Pažljivo proučite ovo uputstvo!

Strogo se pridržavajte oivih pravila za vreme rada i tehnickog odrzavanja. Nepravilno korišcenje i nedovoljna pažnja znatno skracuju radni vek ovog proizvoda.

Takode, pročitajte posebno prilozeno uputstvo o sigur-nosnim pravilima!

• Uvek proveravajte da li napon lokalne mreze odgovara naponu koji je naveden na pločici urežaja.
• Ovaj uredaj imdvostruku izolaciju. Zbog toga nij potrebno uzemlienje.
• Redovno proveravajte kabel napajanja i utikač da se uverite da nema oštecenja. Ako je potrebna za mena kabela ili utikača, obratite se kvalifikovanom elektráraru. Nakon zamene, odmah odbacite stari kabel za napajanje i utikač.
• Nije preporučljivo koristiti predugačke produžne kablove.
• Ako koristite kabel na kolutu, on mora da bude potpuno razvučen.
• Najstroze je zabranjeno usmeravanje mlaznice elektricnog pistolja za prskanje prema ljudima ili zi-votinjama.
• Izbegavaje prskanje boje po koži
• Dozvoljeno je korišćenje boja i razreživača kojima je temperatura zapaljenja niža od 32^ .
• Radite samo u dobro provetrenim prostorijama.
• Nije preporučljivo korišćenje pistolja za prskanje bez razvodnika

• Zabranjeno je raditi pistoljem za prskanje u prostori-jama gde postoji verovatnost požara ili eksplozije.

• Preporucje se da pre početka rada pažljivo prouci-te radni prostor po pitanju moguce pojave opasnosti.

• Prskane boje mogu da budu opasne poŽivot. Obavezno pažljivo proučite oznake na limenci za boju.
• Za vreme rada obavezno nosite zašitne naočari i molersku masku ili respirator.
• Preporučuje se da se radi sa zašitnim štinicima za uši.
• Pazite na Čistócu elektricnog pistolja za prskanje, posude za boju i mlaznice.
• Zabranjeno je prskanje boje u blizini izvora plamena.
• Najstroße je zabranjeno pušenje za vreme rada.
• Pažljivo pročitajte preparuuke proizvodača boje o njen-nom razredivanju.
• Pre punjenja posude za boju ili pre cisćenja mlaznica, izvadite utikač iz utićnice.

ODMAH ISKLJUCITE ELEKTRICNI PISTOLJ ZA BOJU AKO:
