Produkttyp	Elektrische Airless-Spritzpistole
Marke	Bort
Modell	BFP110N
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	110 W
Maximaler Düsendurchfluss	300 ml/min
Behältervolumen	800 ml
Gewicht	1,5 kg
Doppelte Isolierung	Ja (gemäß EN 50144)
Düsentyp	Sprühkorbdüse
Hauptfunktionen	Sprühen von Farbe, Lack, Lasuren usw.
Durchflusseinstellung	Drehregler (im Uhrzeigersinn zum Reduzieren)
Empfohlener Sprühabstand	25-30 cm von der Oberfläche
Maximaler Sprühwinkel	45°
Schalldruckpegel	< 91 dB(A)
Schallleistungspegel	< 102 dB(A)
Vibration (Hand-Arm)	< 11,53 m/s²
Wartung und Reinigung	Nach jedem Gebrauch mit geeignetem Verdünner reinigen; leichte Schmierung
Sicherheit	Keine brennbaren Flüssigkeiten sprühen (Flammpunkt < 32°C); Maske und Augenschutz tragen
Garantie	Siehe beiliegende Garantieurkunde
Ursprungsland	Nicht angegeben (hergestellt von SBM Group)

Häufig gestellte Fragen - BFP110N Bort

Wie verdünne ich die Farbe für die Spritzpistole BFP110N?

Verwenden Sie den mitgelieferten Viskositätsbecher. Füllen Sie ihn mit Farbe und messen Sie die Auslaufzeit. Die empfohlenen Zeiten variieren je nach Typ: Kunststoff-/Latexfarbe: 24-28 Sekunden, Ölfarbe: 18-22 Sekunden usw. Wenn die Zeit zu lang ist, fügen Sie geeigneten Verdünner hinzu.

Wie reinige ich die Spritzpistole nach Gebrauch?

Trennen Sie das Gerät vom Netz. Entleeren Sie den Behälter und reinigen Sie ihn mit Verdünner. Sprühen Sie Verdünner, bis er sauber austritt. Reinigen Sie den Saugschlauch und den Filter. Geben Sie einige Tropfen leichtes Öl in die Schmieröffnungen.

Was tun, wenn die Spritzpistole nicht sprüht, der Motor aber brummt?

Dies kann an einer verstopften Düse, einem verstopften Filter oder einem falsch positionierten Saugschlauch liegen. Reinigen Sie die Düse, den Filter und justieren Sie den Schlauch neu. Überprüfen Sie auch die Durchflusseinstellung.

Was ist der ideale Abstand zwischen Spritzpistole und Oberfläche?

Halten Sie die Spritzpistole in einem Abstand von 25-30 cm zur Oberfläche und parallel zu dieser. Eine gleichmäßige Hin- und Herbewegung ergibt ein gleichmäßiges Ergebnis.

Kann ich brennbare Farben sprühen?

Nein, diese Spritzpistole darf nicht mit Flüssigkeiten verwendet werden, deren Flammpunkt unter 32°C liegt. Brand- oder Explosionsgefahr. Beachten Sie die Angaben des Farbherstellers.

Wie stelle ich den Farbdurchfluss ein?

Drehen Sie den Durchflussregler im Uhrzeigersinn (B), um den Durchfluss zu reduzieren, und gegen den Uhrzeigersinn (A), um ihn zu erhöhen. Ein zu hoher Durchfluss kann zu unregelmäßigem Sprühbild führen.

Was tun bei Orangenhaut-Effekt?

Dies ist oft auf eine zu dicke Farbe, ein falsches Lösungsmittel oder einen zu großen Abstand zurückzuführen. Verdünnen Sie die Farbe, verwenden Sie das richtige Lösungsmittel und nähern Sie die Spritzpistole der Oberfläche.

Der Motor ist lauter als gewöhnlich, was tun?

Dies kann darauf hindeuten, dass der Kolben im Zylinder festgeklebt ist, aufgrund mangelnder Reinigung oder Schmierung. Zerlegen Sie die Spritzpistole, reinigen Sie sie mit Verdünner und schmieren Sie sie.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Tragen Sie immer eine Maske und einen Augenschutz. Sorgen Sie für gute Belüftung. Richten Sie den Strahl niemals auf eine Person. Trennen Sie das Gerät vor dem Befüllen oder Reinigen vom Netz.

Wo finde ich Ersatzteile?

Kontaktieren Sie Ihren örtlichen SBM Group Händler. Eine Explosionszeichnung befindet sich auf der Rückseite des Handbuchs. Verschleißteile wie Düse und Ventil können bestellt werden.

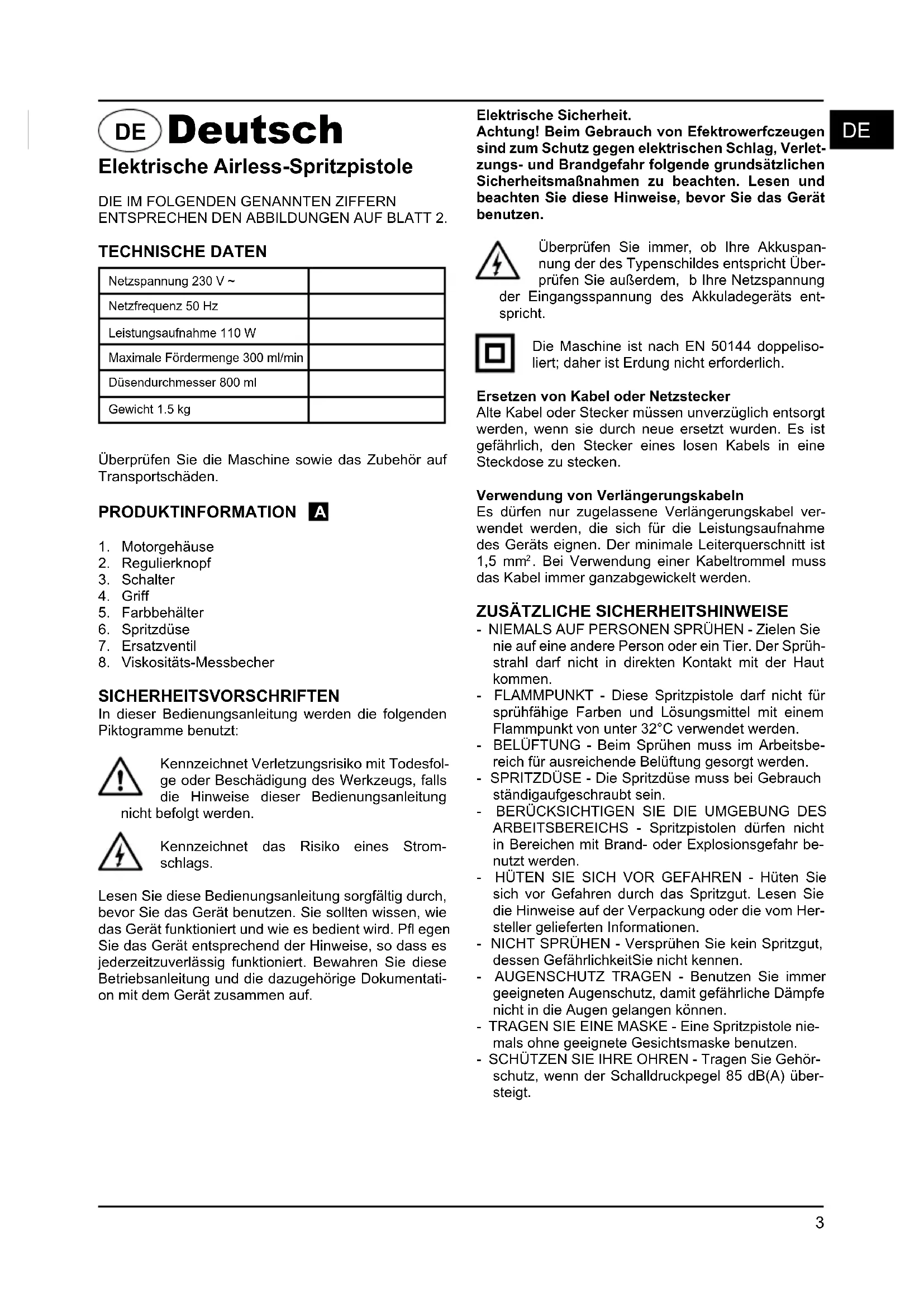

BEDIENUNGSANLEITUNG BFP110N Bort

Elektrische Airless-Spritzpistole

DIE IM FOLGENDEN GENANNTEN ZIFFERN ENTSPRECHEN DEN ABBILDUNGEN AUF BLATT 2.

TECHNISCHE DATEN

Netzspannung 230 V ~
Netzfrequenz 50 Hz
Leistungsaufnahme 110 W
Maximale Fördermenge 300 ml/min
Dusendurchmesser 800 ml
Gewicht 1.5 kg

Überprüfen Sie die Maschine sowie das Zubehör auf Transportschäden.

1. Motorgehause
2. Regulierknopf
3. Schalter
4. Griff
5. Farbbehalter
6. Spritzduse
7. Ersatzventil
8. Viskositats-Messbecher

SICHERHEITSVORSCHRIFTEN

In dieser Bedienungsanleitung werden die folgenden Piktogramme benutzt:

Kennzeichnet Verletzungsrisiko mit Todesfolge oder Beschädigung des Werkzeugs, falls die Hinweise dieser Bedienungsanleitung befoltgt werden.

Kennzeichnet das Risiko eines Stromschlags.

Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen. Sie sollenn wollen, wie das Gerät faktioniert und wie es bedient wird. Pfl eigener Sie das Gerät entsprechend der Hinweise, so dass es jederzeitzuverlösig faktioniert. Bewahren Sie diese Betriebsanleitung und die dazugehörige Dokumentatio on mit dem Gerät zusammen auf.

Elektrische Sicherheit.

Achtung! Beim Gebrauch von Efektrowerfczeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

Überprüfen Sie immer, ob ihre Akkuspannung der des Typenschildes entspricht Überprüfen Sie außerdem, b ihre Netzspannung, Eingangsspannung des Akkuladegerats entt.

Die Maschine ist nach EN 50144 doppelisoliert;DMAHERNDNNTERFERDCHL

Ersetzen von Kabel oder Netzstecker

Alte Kabel oder Stecker müssen unverzüglich entsorgt werden, wenn sie durch neue ersetzt wurden. Es ist gefährlich, den Stecker eines losen Kabels in eine Steckdose zu stecken.

Verwendung von Verlängerungskabeln

Es durren nur zugelassene Verlangerungskabel verwendet werden, die sich fur die Leistungsaufnahme des Gerats eignen. Der minimale Leiterquerschnitt ist 1,5mm^2 . Bei Verwendung einer Kabeltrommel muss das Kabel immer ganzabgewickelt werden.

ZUSÄTZLICHE SICHERHEITSHINWEISE

• NIEMALS Auf PERSONen SPRUHEN - Zielen Sie nie auf eine andere Person oder ein Tier. Der Spruhstrahlarf nicht in direkten Kontakt mit der Haut kommt.
• FLAMMPUNKT - Diese Spritzpistolearfnd nicht fur spruhfähige Farben und Lösungsmittel mit einem Flammpunkt von unter 32^ verwendet werden.
• BELÜFTUNG - Beim Sprühen muss im Arbeitsbereich für ausreichende Belüfung gesorgt werden.
• SPRITZDUSE - Die Spritzduse muss bei Gebrauch ständigaufgeschraubt sein.
  BERÜCKSICHTIGEN SIE DIE UMGEBUNG DES ARBEITSBEREICHS - Spritzpistolen)dürfen nicht in Bereichen mit Brand- oder Explosionsgefahrbenutzt werden.
• HUTEN SIE SICH VOR GEFAHREN - HUTEN Si esch vor Gefahren durch das Spritzgut. Lesen Sie die Hinweise auf der Verpackung oder die vom Hersteller geleiferten Informationen.
• NICT SPRUHEN - Versprufen Sie kein Spritzgut, dessen GefährlichkeitSie nicht kennen.
• AUGENSCHUTZ TRAGEN - Benutzen Sie immer geeigneten Augenschutz, damit gefährliche Dämpfe nicht in die Augen gelangen können.
• TRAGEN SIE EINE MASKE - Eine Spritzpistole niemals ohne geeignete Geschitsmaske benutzen.
• SCHÜTZEN SIE IHRE OHREN - Tragen Sie Gehörschutz, wenn der Schalldruckpegel 85 dB(A) übersteigt.

PFLEGEN SIE IHRE WERKZEUGE - Halten Sie Ihre Spritzpistole, den Farbbehalter und die Spritzdusen sauber. Die Reinigungarf nicht mit entzündlichen Flüssigkeiten mit einem Flammpunkt von unter 32^ erfolgen. Prufen Sie das Netzkabel regelmäß. Falls es schadhaft ist, lessen Sie es durch einen Fachmann ersetzen.
OFFENE FLAMMEN - Spruhen Sie niemals in der Nähe einer offenen Flamme oder der ZUndfl amme eines Geräts.
- RAUCHEN - Beim Spruhenarf nicht geraucht werden.
- VERDUNNUNG - Vor der Verwendung einer Farbe oder eines anderen Spritzguts sollenn Sie immer die Empfehlungen bzw. Hinweise des Herstellers bezüglich der Verdünning lessen.
- GERÄT AUSSTECKEN - Zum Füssen des Farbbehalters oder zur Reinigung muss das Gerät von der Steckdosegetrenntwerden.
- GERÄT AUSSCHALTEN, WENN NICHT GE-SPRUHT WIRD - Das Gerät sollte, auch über einen kürzeren Zeitraum, nie mit ganz geschlossenem Regulierknopf betrieben werden.

Wir übernehmen keine Verantwortung für Schäden durch die Verwendung ungeeigneter Substanzen, bzw. durch Farben, die nicht

ordnungsgemäß verdünnt wurden, noch für Gesundheitsschäden, die durch unzureichende Belüfung verursacht werden.

DIE SPRITZPISTOLE IN FOLGENDEN FALLEN SOFORT AUSSCHALTEN:

• Unterbrechung im Netzstecker oder im Netzkabel bzw. Beschädigung des Netzkabels.
  Schalter defect.
• Rauchentwicklung oder Geruch verbrannte Isolie-rung

BEDIENUNGSHINWEISE

VORBEREITUNG

Verwenden Sie keine Strukturfarben für Wände oder Farbüberzüge, weil diese die Duse verstCPFen.

Um optimale Ergebnisse zu erzielen, ist es vor der Verwendung der Spritzpistole wichtig, die zu behandelnde Oberfl äche vorzubereiten und die Farbe bis zur richtigen Viskosität zu verdünnen. Die zu behandelnde Oberfl äche muss staub-, schmutz- und fettfrei sein. Oberfl ächen, die nicht besprüht werden sollen, mussen mit einem Klebeband gutter Qualität abgedeckt werden. Die zu versprühende Farbe bzw. Flüssigkeit muss gründlich gemischt und frei von Klumpen oder anderen Partikeln sein. Mit ihrer Spritzpistole konnen zahlreiche Spritzgüter verspruft werden. Vordem Einkauf einer Farbe sollen denoch immer die Empfehlungen des Herstellers gelesen werden.

VERDUNNUNG

Ziehen Sie jegesmal den Netzstecker, bevör der Farbbehälter mit dem Spritzgut gefüllt wird.

Die meisten Farben werden streichfertig gefelert und müssen verdünnt werden, bevor sie versprüht werden können. Die Hinweise des Herstellers bezüglich der Farbverdūnnung zum Spritzen müssen befolgt werden. Der Viskositäts-Messbecher hilft bei der Bestimmung der wichtigen Viskosität der verwendeten Farbe. Dazu wird der Messbecher bis zum Rand mit Farbe gefüllt. Messen Sie die Zeit zur Entleerung des Bechers in die Farbdose. Unterstehende Tabelle zeigt die empfohlenen Zeiten fürverschiedene Stoffe.

Kunstharz- und Latexfarben 24-28	8 Sekunden
Farben auf Wasserbasis 20-25 Sckunden
Grundierfarben 24-28 Sekunden
Klarlacke 20-25 Sekunden
Ölfarben 18-22 Sekunden
Emailfarben	18-22 Sekunden
Aluminiumfarben	22-25 Sekunden
KFZ-Unterbodenschutz	25-35 Sekunden
Holzgrundierungen	28-35 Sekunden
Holzkonservierungen	Keine Verdünning erforderlich
Holzasuren	Keine Verdünning erforderlich

Dauert die Entleerung der Farbe länger als der empfohlene Zeitraum, so ist eine weitere Verdunn ung erforderlich. Dazu eine geringe Menge des geeigneten Verdunnungsmittels beimischen und den Viskositätstest anwenden, bis die richtige Dunnflüssigkeit erreicht ist. Einige spritzbare Stoffe enthalten Partikel und Klumpen. Derartige Stoffe sollen vor dem Befüllen des Farbbehalters gesiebt werden.

SPRUHEN C

Füllen Sie den Farbbehälter mit der richtig verdünnten und gesiebten Farbe. Schließen Sie die Spritzpistole an die Netzspannung an. Zielen Sie mit der Spritzpiste auf ein Stück Abfallmaterial und betätigten Sie den Schalter, bis Farbe austritt. Stellen Sie den Regulierknopf so ein, dass die benötigte Farbmenge abgegeben wird. Drehen Sieden Knopf im Uhrzeigersinn, um die Födermenge zu verringn, und gegen den Uhrzeigersinn, um sie zu erhöhen. Die Einstellungder Födermenge wirkt sich auf das Spritzbild aus. Bei einem mangelhaffen Spritzbild wird die Farbe in der Strahlmitte konzentriert, was zu ungleicher Farbverteilung auf der Oberfl äche führt. Der Sprühstrahl ist richtig eingestellt, wenn die Farbe über dingesamten Strahl gleichmäßigverteil wird.

SPRITZTECHNIKEN D

Um optimale Ergebnisse zu erzielen, muss die Spritz-pistole immer aufrecht und parallel zur Oberfl äche gehalten werden.

Halten Sie einen Abstand zwischen Spritzduse und Oberfl äche von 25 - 30 cm ein und sprehen Sie damit gleichmäßig hin und her bzw. auf und ab. Sprufen Sie nicht in einem anderen Winkel zur Oberfl äche, weil die Farbe sonst an dieser herunterläuft. Eine sanfte und gleichmäßige Bewegung ist wichtig. Beim Besprühen großer Oberfl ächen sollte im Kreuzgang gespritzt werden (sieheAbbildung).

E

Die Spritzpistole niemals ein- oder ausschalten, während sie auf die zu besprühende Oberfläche gerichtet ist. Die Bewegung der Spritzpistole muss mit gleichmäßiger Geschwindigkeit erfolgen. Eine schnelle Bewegung ergibt eine)dünne Farbschicht, eine langsame Bewegung eineDICke Schicht. Es darf pro Durchgang jeweils nur eine Schicht aufgebracht werden. Falls eine weitere Schicht erforderlich ist, müssen die Empfehlungen des Farbenherstellers fur Trocknungszeiten eingehalten werden. Beim Besprühen kleiner Flächen sollte der Regulierknopf niedrig eingestellt werden. Dadurch wird zu hoher Farbverbrauch und zu条规定 Auftragen vermieden. Vermeiden Sie beim Besprühen eines Objeks soweit wie möglich ein Einund Ausschalten, weil so zu viel oder zu weniger Farbe aufgebracht werden konnte. Neigen Sie die Spritzpiste um nicht mehr als 45^

REINIGUNG UND WARTUNG

Vor Reinigung der Spritzpistole oder des Farbbehalters unbedingt den Netzsteckerziehen.

Nach jedem Gebrauch muss die Spritzpistole unbedingt gründlich gereinigt werden. Falls dies unterlassen wird, führt dies fast unweigerlich zu Verstopfungen und beim nachsten Einsatz Funktioniert die Spritzpistole hochstwahrscheinlich nicht. Die Garantie umfasst nicht die Reinigung eines Sprühgerats, das vom Benutzer nicht gründlich gereinigt wurde.

Nach jedem Gebrauch müssen die folgenden Maßnahmen getroffen werden:

1. Im Farbbehalter verbleibende Farbe ausleeren.
2. Den Behälter gründlich mit dem verwendeten Verdūnner reinigen.
3. Etwas Verdünner in den Behälter goieren und mit der Spritzpistole versprühen, bis nur noch reiner Verdünner aus der Spritzdüse austritt.
4. Das Ansaugrohr und den Filter mit Verdünner reini-gen.
5. Korb und Duse reinigen und verbleibenden Schmutz bzw. Farbe entfernen.
6. Die Spritzpistole auf den Kopf stellen und einige Tropfen Nahmaschinenöl in die zwei Öffnungen (F) geben.

Falls ihre Spritzpistole eine zusätzliche Innenreinigung benötigt, kann es erforderlich werden, sie zu zerlegen. Dies geschieht wie folgt:

1. Den Netzsteckerziehen.
2. Farbbehalter, Ansaugrohr und Filter entfern.
3. Düse (H), Ventil (J), Kolben (K) und Feder (J) abnehmen.
4. Den Zylinder (M) und alle ausgebauten Teile gründlich mit Lösungsmittel reinigen.
5. Einige Tropfen Nahmaschinenöl auf Kolben, Feder und Zylinder geben.
6. Die Spritzpistole wieder zusammenbauen.

DE

FEHLERSUCHE

Motor lauft, jedoch kein bzw. unregelmäßiges Spruhen.

1. VerschliSsenerSchwinganker Schwinganker ersetzen.
2. Ansaugrohr sitszt falsch Ansaugrohr richtig austrichten.
3. Ansaugrohrverstopf Mit Verdünner reinigen
4. Duse verstopf Duse reinigen.
5. Filter verstopf Mit Verdünner reinigen.
6. Regulierknopf muss richtig eingestellt werden Einstellen.

Schlechte Zerstaubung.

1. Fordermenge falsch eingestellt
   Einstellen.
2. Farbe zu dick Viskositat prufen.

Farbauftrag zu dick.

1. Spritzpistole verschmutzt oder nicht geschmiert, wodurch der Kolben im Zylinderfeststitz Spritzpistole zerlegen und mit Verdünner reinigen.
2. Zu viel Farbe

Regulierknopf im Uhrzeigersinn drehen, um die Fordermenge zu verringn.
Zwei dūnne Schichten sind better als eine dicke Schicht
3. Viskositätzuniedrig Viskosität prüfer

I. Spritzpistole verschmutzt oder nicht geschmiert, wodurch der Kolben im Zylinderfestsitz Spritzpistole zerlegen und mit Verdünner reinigen.

Kein Spruhen, kein Laufgeräusch.

I. Kein elektrischer Strom Stromversorgung prufen.

Betriebsergebnisch abnormal.

1. Mangelhafte Einstellung der Fordermenge Neu einstellen.
2. Nicht genügend Farbe im Behälter, wodurch Luft angesaugt wird Farbe nachfüllen.
3. Falsche Verdunnung oder falscher Sitz des Ansaugrohrs
   Ansaugrohr und Viskosität prufen.

"Orangenhaut", übermäßige Vernebelung.

1. Verwendungeines ungeeigneten Lösungsmittels Richtiges Lösungsmittel verwenden.
2. Spritzpistole zuweit von der Oberfläche entfernt Spritzpistole naher an die Oberfläche halten.
3. Farbe zu dick Farbe verdünnen.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausfuhren müssen.

Die Maschinen von SBM Group sind entworfen, um während einerlangen Zeit problemlos und mit minimaler Wartung zu Funktionieren. Sie Verlangern die Lebensdauer, indem Sie die Maschine regelmäßig reinigen und fachgerecht behandeln.

Reinigen

Reinigen Sie das Maschinengehause regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz Entfernen Sie hartnackigen Schmutz mit einem weichen Tuch, angefeucht mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffeile.

Störungen

Wenden Sie sich in Störungsfällen, z.B. durch Verschleiß eines Teils, an ihren örtlichen SBM Group-Vertragshandler. Am Ende dieser Betriebsanleitung fänden Sie eine Zeich-nung der erhältlichen Ersatzteile.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in einer soliden Verpackung gefelfert. Die Verpackung besteht weltgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung.

Bringen Sie bei Ersatz die alten Maschinen zu ihren ortlichen SBM Group-Vertagshandler. Erwird sich um eine umweltfreundliche Verarbeitung ihrer alten Maschine bemühren.

GARANTIE

Lesen Sie die Garantiebedingungen auf der separat beigeführten Garantiekarte.

English

SPECIFICHE TECHNICHE.

TECHNISCHE SPECIFICATIONS

Elektrische verilgheit

De verstuiving is nicht goed.

1. De volume-instelling is nicht correct Instellen

2. Verf te dik

Undersg viskositeten.

SIFFRORNA I NEDANSTÄENDE TEXT MOTSVARARBILDERNAPÄSIDAN2.

TEKNISKA SPECIFICATIONER

DE KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, daß diese Produkte mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 55014-1:2006; 55014-2:1997/+A1:2001/+A2:2008; 61000-3-2:2006; 61000-3-3:2008, gemäß den Bestimmungen der Richtlinien 2006/42/EG, 2006/95/EG, 2004/108/EGC.

GERÄUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schaldruckpegel these Gerätes < 91 dB(A) und der Schalleistungspegel < 102 dB(A) (Standard- abweichung: 3 dB), und die Vibration < 11.53m / s Hand-Arm Methode).

DE HINWEISE ZUM UMWELTSCHUTZ

Alt-Elektrogeräte sind Wertstoffe, sie gehören dazu nicht in den Hausmüll!

Wir möchten Sie daher bitten, uns mit ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu Unterstützung und these Gerät bei den-falls vorhandeneingerichteten Rücknahmestellen abzugeben.
