Produkttyp	Elektrische Airless-Spritzpistole
Marke	Bort
Modell	BFP500
Versorgungsspannung	230 V ~
Frequenz	50 Hz
Leistungsaufnahme	500 W
Maximaler Düsendurchfluss	0-700 ml/min
Behältervolumen	700 ml
Gewicht	2,0 kg
Doppelisolierung	Ja (entspricht EN50144, Erdungsdraht nicht erforderlich)
Schalldruckpegel	< 83 dB(A)
Schallleistungspegel	< 96 dB(A)
Vibration (Hand-Arm-Methode)	< 0,1 m/s²
Düsentyp	Korbdüse
Elektrischer Anschluss	Verlängerungskabel Querschnitt min. 1,5 mm², Sicherung 3 A
Farbkategorie	Kunststoff-, Latex-, wasserbasierte, Öl-, Lacke, etc. (Verdünnung erforderlich)
Mindest-Flashtemperatur	≥ 32 °C (nicht mit entzündbaren Lösungsmitteln verwenden)
Erforderliche Schutzausrüstung	Schutzbrille, Maske, Gehörschutz wenn >85 dB(A)
Wartung	Reinigung nach jedem Gebrauch mit geeignetem Verdünnungsmittel
Garantie	Siehe beiliegende Garantieurkunde
Im Lieferumfang enthaltenes Zubehör	Spritzdüse, Viskositätsmessbecher

Häufig gestellte Fragen - BFP500 Bort

Wie verdünne ich die Farbe für die Bort BFP500 Spritzpistole?

Verwenden Sie den mitgelieferten Viskositätsmessbecher. Füllen Sie ihn mit Farbe und messen Sie die Auslaufzeit. Die empfohlenen Zeiten variieren je nach Typ: Kunststoff-/Latexfarbe: 24-28 Sekunden, wasserbasierte Farbe: 20-25 Sekunden usw. Wenn die Zeit zu lang ist, fügen Sie ein geeignetes Verdünnungsmittel hinzu und mischen Sie, bis die richtige Viskosität erreicht ist.

Welchen Abstand sollte ich zwischen der Düse und der zu lackierenden Oberfläche einhalten?

Halten Sie die Düse 25-30 cm von der Oberfläche entfernt und halten Sie die Pistole parallel zur Oberfläche. Eine gleichmäßige Hin- und Herbewegung sorgt für ein homogenes Ergebnis ohne Läufer.

Wie reinige ich die Spritzpistole nach dem Gebrauch?

Trennen Sie das Gerät vom Stromnetz. Leeren Sie den Behälter und reinigen Sie ihn mit geeignetem Verdünnungsmittel. Gießen Sie etwas Verdünnungsmittel in den Behälter und sprühen Sie, bis es sauber herauskommt. Reinigen Sie den Saugschlauch und seinen Filter sowie die Düse und den Korb. Eine unzureichende Reinigung kann das Gerät verstopfen.

Was tun, wenn der Motor brummt, aber keine Farbe austritt?

Mehrere mögliche Ursachen: abgenutzter Rotationskopf (ersetzen), falsch positionierter oder verstopfter Saugschlauch (neu ausrichten oder mit Verdünnungsmittel reinigen), verstopfte Düse oder Filter (reinigen). Überprüfen Sie auch die Einstellung des Steuerknopfes.

Warum ist der Sprühstrahl ungleichmäßig oder ergibt sich ein Orangenhaut-Effekt?

Der Orangenhaut-Effekt kann durch ein falsches Lösungsmittel, einen zu großen Abstand der Pistole oder eine zu dicke Farbe verursacht werden. Passen Sie die Verdünnung und den Abstand an. Ein ungleichmäßiger Sprühstrahl kann auch auf eine falsche Durchflusseinstellung oder eine zu geringe Viskosität zurückzuführen sein.

Wie stelle ich den Farbdurchfluss ein?

Verwenden Sie die Durchflussregelung an der Pistole. Drehen Sie im Uhrzeigersinn, um den Durchfluss zu verringern, und gegen den Uhrzeigersinn, um ihn zu erhöhen. Testen Sie auf einem Abfallmaterial, bevor Sie auf die endgültige Oberfläche sprühen.

Kann ich entzündbare Farben mit dieser Pistole verwenden?

Nein, der Flammpunkt der Farbe oder des Lösungsmittels muss über 32 °C liegen. Verwenden Sie keine entzündbaren Flüssigkeiten. Sorgen Sie für ausreichende Belüftung und halten Sie offene Flammen oder Zigaretten während des Sprühens fern.

Welche Schutzausrüstung sollte ich während des Sprühens tragen?

Tragen Sie immer eine Schutzbrille, eine geeignete Maske (um Dämpfe/Rauch zu vermeiden) und wenn der Lärm 85 dB(A) überschreitet, einen Gehörschutz. Vermeiden Sie Hautkontakt mit dem Sprühstrahl.

Was tun, wenn das Betriebsgeräusch abnormal ist?

Ein abnormales Geräusch kann auf eine falsche Durchflusseinstellung (neu einstellen), fehlende Farbe im Behälter (nachfüllen) oder einen feststeckenden Kolben im Zylinder hinweisen. Im letzteren Fall bauen Sie die Pistole auseinander und reinigen Sie sie mit Verdünnungsmittel.

Wie pflege ich die Spritzpistole, um ihre Lebensdauer zu verlängern?

Reinigen Sie die Pistole nach jedem Gebrauch gründlich, wie in der Anleitung beschrieben. Überprüfen Sie regelmäßig das Stromkabel und ersetzen Sie es, wenn es beschädigt ist. Lagern Sie das Gerät an einem trockenen Ort. Die Nichtbeachtung dieser Anweisungen führt zum Verlust der Garantie.

BEDIENUNGSANLEITUNG BFP500 Bort

Elektrische Airless-Spritzpistole

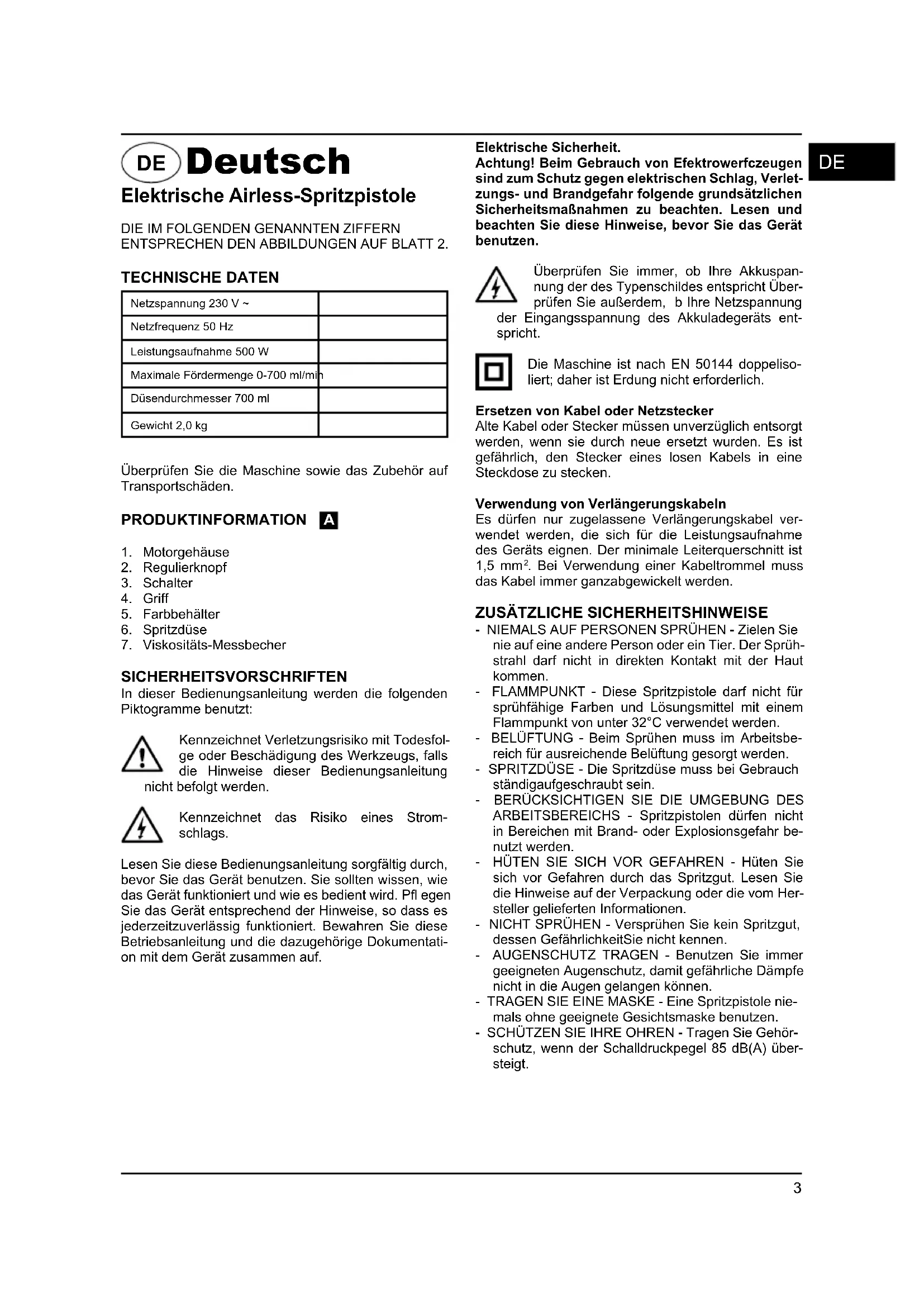

DIE IM FOLGenden GENANNTEN ZIFFERN ENTSPRECHEN DEN ABBILDUNGEN Auf BLATT 2.

TECHNISCHE DATEN

Netzspannung 230 V ~
Netz Frequenz 50 Hz
Leistungsaufnahme 500 W
Maximale Fördermenge 0-700 ml/min
Dusendurchmesser 700 ml
Gewicht 2,0 kg

Überprüfen Sie die Maschine sowie das Zubehör auf Transportschäden.

1. Motorgehause
2. Regulierknopf
3. Schalter
4. Griff
5. Farbbehälter
6. Spritzduse
7. Viskositis-Messbecher

SICHERHEITSVORSCHRIFTEN

In dieser Bedienungsanleitung werden die folgenden Piktogramme benutzt:

Kennzeichnet Verletzungsrisiko mit Todesfolge oder Beschädigung des Werkzeugs, falls die Hinweise dieser Bedienungsanleitung befolgt werden.

Kennzeichnet das Risiko eines Stromschlags.

Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen. Sie sollenn wissen, wie das Gerät Funktioniert und wie es bedient wird. Pfl egen Sie das Gerät entsprechend der Hinweise, so dass es jederzeitzuverlüssig Funktioniert. Bewahren Sie diese Betriebsanleitung und die dazugehörige Dokumentatio on mit dem Gerät zusammen auf.

Elektrische Sicherheit.

Achtung! Beim Gebrauch von Efektrowerfczeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

Überprüfen Sie immer, ob ihre Akkuspannung der des Typenschildes entspricht Überprüfen Sie außer dem, b ihre Netzspannung

der Eingangsspannung des Akkuladegerats entspricht.

Die Maschine ist nach EN 50144 doppelisoliert;DMAHerdung nicht erforderlich.

Ersetzen von Kabel oder Netzstecker

Alte Kabel oder Stecker müssen unverzüglich entsorgt werden, wenn sie durch neue ersetzt wurden. Es ist gefährlich, den Stecker eines losen Kabels in eine Steckdose zu stecken.

Verwendung von Verlängerungskabeln

Es dürfen nur zugelassene Verlängerungskabel verwendet werden, die sich für die Leistungsaufnahme des Gerats eignen. Der minimale Leiterquerschnitt ist 1,5mm^2 . Bei Verwendung einer Kabeltrommel muss das Kabel immer ganzabgewickelt werden.

ZUSÄTZLICHE SICHERHEITSHINWEISE

• NIEMALS Auf PERSONen SPRUHEN - Zielen Sie nie auf eine andere Person oder ein Tier. Der Spruhstrahlarf nicht in direkten Kontakt mit der Haut kommt.
• FLAMMPUNKT - Diese Spritzpistole damit nicht für sprühfähige Farben und Lösungsmittel mit einem Flammpunkt von unter 32^ verwendet werden.
• BELÜFTUNG - Beim Sprühen muss im Arbeitsbereich für ausreichende Belüfung gesorgt werden.
• SPRITZDÜSE - Die Spritzdüse muss bei Gebrauch ständigaufgeschraubt sein.
• BERÜCKSICHTIGEN SIE DIE UMGEBUNG DES ARBEITSBEREICHs - Spritzpistolen)dürfen nicht in Bereichen mit Brand- oder Explosionsgefahr ber-nutzt werden.
  HUTEN SIE SICH VOR GEFAHREN - HUten Sie sich vor Gefahren durch das Spritzgut. Lesen Sie die Hinweise auf der Verpackung oder die vom Hersteller gelieferten Informationen.
• NICHT SPRUHEN - Versprühen Sie kein Spritzgut, dessen GefährlichkeitSie nicht kennen.
• AUGENSCHUTZ TRAGEN - Benutzen Sie immer geeigneten Augenschutz, damit gefährliche Dämpfe nicht in die Augen gelangen können.
• TRAGEN SIE EINE MASKE - Eine Spritzpistole niemals ohne geeignete Gesichtsmaske benutzen.
• SCHUTZEN SIE IHRE OHREN - Tragen Sie Gehorschutz, wenn der Schalldruckpegel 85 dB(A) übersteigt.

DE

PFLEGEN SIE IHRE WERKZEUGE - Halten Sie Ihre Spritzpistole, den Farbbehälter und die Spritzdūsen sauber. Die Reinigungarf nicht mit entzündlichen Flüssigkeiten mit einem Flammpunkt von unter 32^ erfolgen. Prufen Sie das Netzkabel regelmäß. Falls es schadhaft ist, setzen Sie es durch einen Fachmann ersetzen.
- OFFENE FLAMMEN - Spruhen Sie niemals in der Nähe einer offen Flamme oder der ZUndfl amme eines Geräts.
- RAUCHEN - Beim Sprühen darauf nicht geraucht werden.
- VERDUNNUNG - Vor der Verwendung einer Farbe oder eines anderen Spritzguts sollenn Sie immer die Empfehlungen bzw. Hinweise des Herstellers bezüglich der Verdünning lessen.
- GERÄT AUSSTECKEN - Zum Fällen des Farbbehalters oder zur Reinigung muss das Gerät von der Steckdosegetrenntwerden.
- GERÄT AUSSCHALTEN, WENN NICT GE-SPRUHT WIRD - Das Gerät sollte, auch über einen kürzeren Zeitraum, nie mit ganz geschlossenem Regulierknopf betrieben werden.

Wir übernehmen keine Verantwortung für Schäden durch die Verwendung ungeeigneter Substanzen, bzw. durch Farben, die nicht

ordnungsgemäß verdünnt wurden, noch für Gesundheitsschäden, die durch unzureichende Belüfung verursucht werden.

DIE SPRITZPISTOLE IN FOLGENDEN FALLEN SOFORT AUSSCHALTEN:

• Unterbrechung im Netzstecker oder im Netzkabel bzw. Beschädigung des Netzkabels.
  Schalter defekt.
• Rauchentwicklung oder Geruch verbrannte Isolie-rung

BEDIENUNGSHINWEISE

VORBEREITUNG

B

Verwenden Sie keine Strukturfarben für Wände oder Farbüberzüge, weil diese die Duse verstopfen.

Um optimale Ergebnisse zu erzielen, ist es vor der Verwendung der Spritzpistole wichtig, die zu behandelnde Oberfl äche vorzubereiten und die Farbe bis zur richtigen Viskosität zu verdünnen. Die zu behandelnde Oberfl äche muss staub-, schmutz- und fettfrei sein. Oberfl ächen, die nicht besprüht werden sollen, mussen mit einem KlebebandGreater Qualität abgedeckt werden. Die zu versprühende Farbe bzw. Flüssigkeit muss gründlich gemischt und frei von Klumpen oder anderen Partikeln sein. Mit Ihrer Spritzpistole konnen zahlreiche Spritzgüter versprüht werden. Vordem Einkauf einer Farbe sollen denoch immer die Empfehlungen des Herstellers gelesen werden.

VERDUNNUNG

Ziehen Sie jegesmal den Netzstecker, bevör der Farbbehälter mit dem Spritzgut gefüllt wird.

Die meisten Farben werden streichfertig gefelert und müssen verdünnt werden, bevor sie versprucht werden konnen. Die Hinweise des Herstellers bezüglich der Farbverdūnnung zum Spritzen müssen befolgt werden. Der Viskositäts-Messbecher hilft bei der Bestimmung der richtigen Viskosität der verwendeten Farbe. Dazu wird der Messbecher bis zum Rand mit Farbe gefüllt. Menschen Sie die Zeit zur Entleerung des Bechers in die Farbdose. Unterstehende Tabelle zeigt die empfohlenen Zeiten fürverschiedene Stoffe.

Kunstharz- und Latexfarben 24-28 Sekunden
Farben auf Wasserbasis 20-25 Sekunden
Grundierfarben 24-28 Sekunden
Klarlacke 20-25 Sekunden
Ölfarben 18-22 Sekunden
Emailfarben	18-22 Sekunden
Aluminiumfarben	22-25 Sekunden
KFZ-Unterbodenschutz	25-35 Sekunden
Holzgrundierungen	28-35 Sekunden
Holzkonservierungen	Keine Verdünnung erforderlich
Holzasuren	Keine Verdünnung erforderlich

Dauert die Entleerung der Farbe länger als der empfohlene Zeitraum, so ist eine weitere Verdunn ung erforderlich. Dazu eine geringe Menge des geeigneten Verdunnungsmittels beimischen und den Viskositätstest anwenden, bis die richtige Dündflüssigkeit erreicht ist. Einige spritzbare Stoffe enthalten Partikel und Klumpen. Derartige Stoffe sollenn vor dem Befüllen des Farbbehalters gesiebt werden.

SPRUHEN C

Füllen Sie den Farbbehälter mit der richtig verdünnten und gesiebten Farbe. Schließen Sie die Spritzpistole an die Netzspannung an. Zielen Sie mit der Spritzpiste auf ein Stück Abfallmaterial und betätigten Sie den Schalter, bis Farbe austritt.

SPRITZTECHNIKEN D

Um optimale Ergebnisse zu erzielen, muss die Spritz-pistole immer aufrecht und parallel zur Oberfläche gehalten werden.

Halten Sie einen Abstand zwischen Spritzdüse und Oberfläche von 25 - 30 cm ein und sprehen Sie damit gleichmäßig hin und her bzw. auf und ab. Sprühen Sie nicht in einem anderen Winkel zur Oberfläche, weil die Farbe sonst an dieser herunterläuft. Eine sanfte und gleichmäßige Bewegung ist wichtig. Beim Besprühen großer Oberflächen sollen im Kreuzgang gespritzt werden (sieheAbbildung).

E

Die Spritzpistole niemals ein- oder ausschalten, während sie auf die zu besprühende Oberfläche gerichtet ist. Die Bewegung der Spritzpistole muss mit gleichmäßiger Geschwindigkeit erfolgen. Eine schnelle Bewegung ergibt eine)dünne Farbschicht, eine langsame Bewegung eine dicke Schicht. Es darf pro Durchgang jeweils nur eine Schicht aufgebracht werden. Falls eine weitere Schicht erforderlich ist, müssen die Empfehlungen des Farbenherstellers fur Trocknungs-zeiten eingehalten werden. Beim Besprühen kleiner Flächen sollte der Regulierknopf niedrig eingestellt werden. Dadurch wird zu hoher Farbverbrauch und zu dickes Auftragen vermieden. Vermeiden Sie beim Besprühen eines Objektssoweit wie möglich ein Einund Ausschalten, weil so zu viel oder zu weniger Farbe aufgebracht werden konnte. Neigen Sie die Spritzpiste um nicht mehr als 45^

REINIGUNG UND WARTUNG

Vor Reinigung der Spritzpistole oder des Farbbehalters unbedingt den Netzsteckerziehen.

Nach jedem Gebrauch muss die Spritzpistole unbedingt gründlich gereinigt werden. Falls dies unterlassen wird, führt dies fast unweigerlich zu Verstopfungen und beim nachsten Einsatz Funktioniert die Spritzpistole hochstwahrscheinlich nicht. Die Garantie umfasst nicht die Reinigung eines Sprühgerats, das vom Benutzer nicht gründlich gereinigt wurde.

Nach jedem Gebrauch müssen die folgenden Maßnahmen getroffen werden:

1. Im Farbbehälter verbleibende Farbe ausleeren.
2. Den Behälter gründlich mit dem verwendeten Verdūnner reinigen.
3. Etwas Verdünner in den Behälter gießen und mit der Spritzpistole versprühen, bis nur noch reiner Verdünner aus der Spritzdüse austritt.
4. Das Ansaugrohr und den Filter mit Verdünner reini-gen.
5. Korb und Düse reinigen und verbleibenden Schmutz bzw. Farbe entfernen.

Luftfi Iterreinigung F

Luftfi Iterdeckel (A) abschrauben.
- Filterelement entfernen und gründlich in Lösungs-mittel waschen.
- Filterelement und Luftfi Iterdeckel erneuern.
- Vergewissem Sie sich, dass der Filterdeckel rundherum nicht ist.

DE

FEHLERSUCHE

Motor lauft, jedoch kein bzw. unregelmäßiges Spruhen.

1. VerschliSsenerSchwinganker Schwinganker ersetzen.
2. Ansaugrohr sitszt falsch
   Ansaugrohr richtig ausrichten.
3. Ansaugrohrverstopf Mit Verdünner reinigen.
4. Duse verstopf Duse reinigen.
5. Filter verstopf Mit Verdünner reinigen.
6. Regulierknopf muss richtig eingestellt werden Einstellen.

Schlechte Zerstaubung.

1. Fordermenge falsch eingestellt Einstellen.
2. Farbe zu dick Viskositat prufen.

Farbauftrag zu dick.

1. Spritzpistole verschmutzt oder nicht geschmiert, wodurch der Kolben im Zylinderfeststitz
   Spritzpistole zerlegen und mit Verdünner reinigen.
2. Zu viel Farbe

Regulierknopf im Uhrzeigersinn drehen, um die Fordermenge zu verringn.
Zwei dūnne Schichten sind better als eine dicke Schicht
3. Viskositätzuniedrig Viskosität prüfer

I. Spritzpistole verschmutzt oder nicht geschmiert, wodurch der Kolben im Zylinderfeststitz Spritzpistole zerlegen und mit Verdünner reinigen.

Kein Spruhen, kein Laufgeräusch.

I. Kein elektrischer Strom Stromversorgung prufen.

Betriebsgeräusch abnormal.

1. Mangelhafte Einstellung der Fordermenge Neu einstellen.
2. Nicht genügend Farbe im Behälter, wodurch Luft angesaugt wird Farbe nachfüllen.
3. Falsche Verdunnung oder falscher Sitz des Ansaugrohrs
   Ansaugrohr und Viskosität prufen.

"Orangenhaut", übermäßig Vernebelung.

1. Verwendungeines ungeeigneten Lösungsmittels Richtiges Lösungsmittel verwenden.
2. Spritzpistole zu welt von der Oberflächene entfernt Spritzpistole naher an die Oberflächene halten.
3. Farbe zu dick Farbe verdünnen.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausfuhren müssen.

Die Maschinen von SBM Group sind entwicken, um während einerlangen Zeit problemlos und mit minimaler Wartung zu Funktionieren. Sie Verlängern die Lebensdauer, indem Sie die Maschine regelmäßig rei-nigen und fachgerecht behandeln.

Reinigen

Reinigen Sie das Maschinengehause regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz Entfernen Sie hartnackigen Schmutz mit einem weichen Tuch, angefeucht mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffeile.

Störungen

Wenden Sie sich in Störungsfallen, z.B. durch Verschleibe eines Teils, an ihren ortlichen SBM Group-Vertragshandler. Am Ende dieser Betriebsanleitung fiendes Sie eine Zeich-nung der erhältlichen Ersatzteile.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weltgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung.

Bringen Sie bei Ersatz die alten Maschinen zu ihren örtlichen SBM Group-Vertagshändler. Erwird sich um eine umweltfreundliche Verarbeitung ihrer alten Maschine bemühren.

GARANTIE

Lesen Sie die Garantiebedingungen auf der separat beigefugten Garantiekarte.
