Vrsta izdelka	Električna pištola za brezzračno pršenje
Znamka	Bort
Model	BFP500
Napajalna napetost	230 V ~
Frekvenca	50 Hz
Moč	500 W
Največji pretok šobe	0-700 ml/min
Prostornina rezervoarja	700 ml
Teža	2,0 kg
Dvojna izolacija	Da (skladno z EN50144, ozemljitveni vodnik ni potreben)
Raven zvočnega tlaka	< 83 dB(A)
Raven zvočne moči	< 96 dB(A)
Vibracije (metoda roka-ramena)	< 0,1 m/s²
Tip šobe	Košarasta šoba
Električni priključek	Podaljšek presek min. 1,5 mm², varovalka 3 A
Kategorija barve	Plastične, lateks, vodne, oljne barve, laki, voski itd. (potrebno redčenje)
Najnižja temperatura plamenišča	≥ 32 °C (ne uporabljajte z vnetljivimi topili)
Zahtevana zaščitna oprema	Očala, maska, zaščita sluha, če >85 dB(A)
Vzdrževanje	Čiščenje po vsaki uporabi z ustreznim redčilom
Garancija	Glej priloženo garancijsko potrdilo
Priloženi dodatki	Šoba za pršenje, merilna posodica za viskoznost

Pogosto zastavljena vprašanja - BFP500 Bort

Kako razredčiti barvo za pištolo Bort BFP500?

Uporabite priloženo merilno posodico za viskoznost. Napolnite jo z barvo in izmerite čas pretoka. Priporočeni časi se razlikujejo glede na vrsto: plastična/lateks barva: 24-28 sekund, vodna barva: 20-25 sekund itd. Če je čas predolg, dodajte ustrezno redčilo in mešajte, dokler ne dosežete pravilne viskoznosti.

Kakšno razdaljo naj vzdržujem med šobo in površino za barvanje?

Vzdržujte šobo na razdalji 25-30 cm od površine in držite pištolo vzporedno s površino. Enakomerno gibanje naprej in nazaj omogoča homogen rezultat brez kapljanja.

Kako očistiti pištolo po uporabi?

Izvlecite napravo iz omrežja. Izpraznite rezervoar in ga očistite z ustreznim redčilom. Nalijte malo redčila v rezervoar in pršite, dokler ne izteče čista tekočina. Očistite sesalno cev in njen filter ter šobo in košaro. Nezadostno čiščenje lahko zamaši napravo.

Kaj storiti, če motor brni, a barva ne prihaja ven?

Več možnih vzrokov: obrabljena rotacijska glava (zamenjajte), nepravilno nameščena ali zamašena sesalna cev (prilagodite ali očistite z redčilom), zamašena šoba ali filter (očistite). Preverite tudi nastavitev gumba za upravljanje.

Zakaj je pršenje neenakomerno ali daje učinek pomarančne lupine?

Učinek pomarančne lupine je lahko posledica napačnega topila, prevelike razdalje pištole ali preveč goste barve. Prilagodite redčenje in razdaljo. Neenakomerno pršenje je lahko tudi posledica napačne nastavitve pretoka ali prenizke viskoznosti.

Kako nastaviti pretok barve?

Uporabite upravljanje pretoka na pištoli. Obrnite ga v smeri urinega kazalca za zmanjšanje pretoka in nasprotni smeri za povečanje. Preizkusite na odpadnem materialu, preden pršite na končno površino.

Ali lahko uporabljam vnetljive barve s to pištolo?

Ne, plamenišče barve ali topila mora biti višje od 32 °C. Ne uporabljajte vnetljivih tekočin. Zagotovite ustrezno prezračevanje in med pršenjem odstranite vse odprte plamene ali cigarete.

Katero zaščito naj nosim med pršenjem?

Vedno nosite zaščitna očala, ustrezno masko (za preprečevanje hlapov/dimov) in če hrup presega 85 dB(A), zaščito sluha. Izogibajte se stiku kože s curkom.

Kaj storiti, če je delovni hrup nenormalen?

Nenormalen hrup lahko kaže na napačno nastavitev pretoka (ponovno nastavite), pomanjkanje barve v rezervoarju (napolnite) ali zagozden bat v valju. V zadnjem primeru razstavite pištolo in jo očistite z redčilom.

Kako vzdrževati pištolo, da podaljšate njeno življenjsko dobo?

Po vsaki uporabi temeljito očistite pištolo, kot je opisano v navodilih. Redno preverjajte napajalni kabel in ga zamenjajte, če je poškodovan. Napravo shranjujte na suhem mestu. Neupoštevanje teh navodil razveljavi garancijo.

NAVODILA ZA UPORABO BFP500 Bort

nepravilno razredenih boja.

KORISÇENJE

PRIPREMA B

Za postizanje najboljih rezultata, veoma je važno da priprepreme radnu povrsinu i razredi tboju na pravilnugustinu za rad pomocu pistolja za prskanje.

Povrsine koje trebaju da budu obojene moraju se ocistiti od prasine, prljavstine, masti itd.

1) Usisna cevcica nije namestena pravilno.
Namestite usisnu cevcicu pravilno.
2) Začepljenje usisne cevčice.
Pročisttie usisnu cevčicu.
3) Začepljenje mlaznice Pročistite mlaznicu.
4) Začepljenje filtera. Pročistite filter.
5) Nepravilna regulacija intenziteta prskanja boje. Regulišite intenzitet prskanja boje.

Slab kvalitet prskanja.

1) Nepravilna regulacija intenziteta prskanja boje. Regulišite intenzitet prskanja boje.
2) Sloj boje predebeo. Proverite gustinu boje i dodajte razredivač, ako je potrebno.

Raspršeni sloj boje nenormalno debeo.

1) Piatolj nije ocijsen i podmazan, a kao rezultat se pojavluju zastoji klapu u cilindru. Rastavite pistolj za prskanje i isperite ga razredivacem.
2) Prejak intenzitet prskanja. Smanjite intenzitet okretanjem regulatora u smerukazaljke sata. Dva tanka sloja boje bolje su rejenje od jegnog debelog.
3) Boja je previste gusta Proverite gustinu boje i dodajte razredivac prema potrebi.

Povecana buka za vreme rada.

1) Pstolj nije ocijsen i podmazan, a kao rezultat se pojavluju zastoji klapu u cilindru. Rastavite pistolj za prskanje i isperite ga razrediva-cem.

Nema prskanja, motor ne radi.

1) Nema struje u elektricnoj mrezi. Razjasnite uzrok i po mogucnosti ga odstranite.
2) Ostecen kabel napajanja. Zamenite kabel.

Denormalan zvuk motora u radu.

1) Podesen je prenizak intensitet prskanja boje. Pojačajte intensitet prskanja.
2) Nedovoljno boje u posudi, usled Čega se usisava vazduh. Dolijte boju u posudu.
3) Nepravilno razredena boa. Proverite gustinu boje.
4) Začepila se usisna cevčica.
Pročistite usisnu cevčicu.

Pojava «kore pomorandze» na obojenoj povrsini.

1) Nepravlino izabran razrediva. Izaberite razrediva saglasno preporukama proizvoda boa.
2) Preveliko rastojanje izmedu pistolja za prskanje i bojene povrsine. Drzite pistolj za prskanje blze bojenoj povrsini.
3) Nedovoljno razrečena boja.
Dodajte razrešivač u boju

HU Magyar

Spodaj navedene stevilke se nanaaso na slike na spodnji strani ovoja.

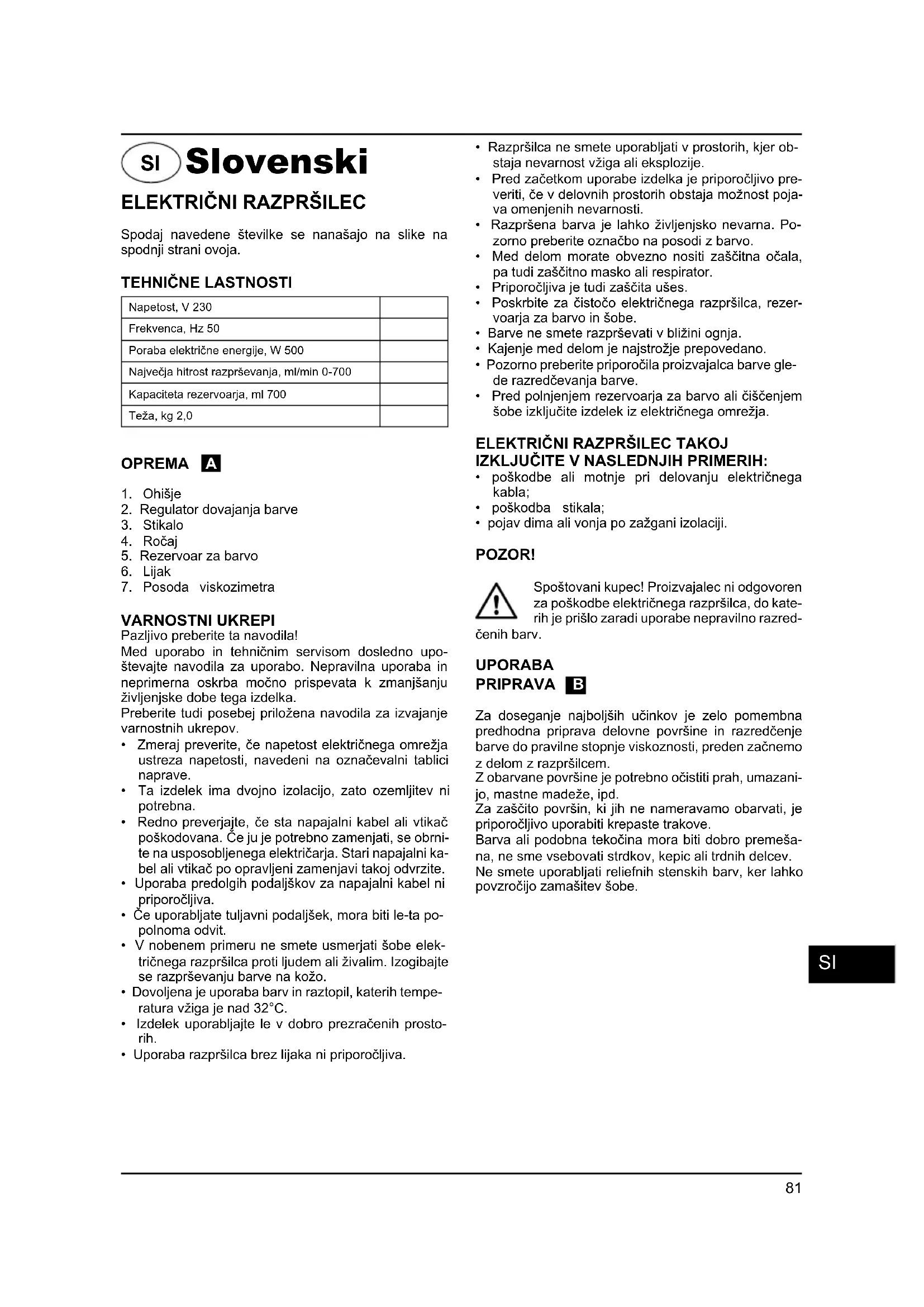

TEHNIÇNE LASTNOSTI

Napetost, V 230
Frekvenca, Hz 50
Poraba elektricne energia, W 500
Največja hitrost razpriševanja, ml/min 0-700
Kapaciteta rezervaarja, ml 700
Teža, kg 2,0

OPREMA A

1. Ohišje
2. Regulator dovajanja barve
3. Stikalo
4. Rocaj
5. Rezervoor za barvo
6. Lijak
7. Posoda viskozimetra

VARNOSTNI UKREPI

Pazljivo preberite ta navodila!

Med uporabo in tehnicnim servisom dosledno upostevajte navodila za uporabo. Nepravilna uporaba in neprimerna oskrba mochno prispvata k zmanjsanju ziviljenjske doe tega izdelka.

Preberite tudi posebej priložena navodila za izvajanje varmostnih ukrepov.

Zmeraj preverite, ce napetost elektrichega omrežja ustreza napetosti, navedeni na označevalni tablici naprave.
- Ta izdelek ima dvojno izolacijo, zato ozemljitev ni potrebna.
- Redno preverjajte, Če sta napajalni kabel ali vtikac poskodovana. Če ju je potrebno zamenjati, se obrnite na usposobljenega elektricarja. Stari napajalni kabel ali vtikac po opravljeni zamenjavi takoj odvrzite.
- Uporaba predolgih podaljskov za napajalni kabel ni priporočljiva.
- Ce uporabljate tuljavni podaljsek, mora biti le-ta popolnama odvit.
V nobenem primeru ne smete usmerjati sobe elektricnegara razprsilca proti ljudem ali zivalim. Izogibajte se razprsevanju barve na kozo.
- Dovoljena je uporaba barv in raztopil, katerih temperatura vžiga je nad 32^ .
- Izdelek uporabljajte le v dobro prezračenih prostorih.
- Uporaba razprsilca brez lijaka ni priporočljiva.

• Razpršilca ne smete uporabljati v prostorih, kjer obstaja nevarnost vžiga ali eksplozije.
  Pred začetkom uporabe izdelka je priporočljivo preveriti, Če v delovnih prostorih obstaja možnost pojav omenjenih nevarnosti.
• Razprśena barva je lahkoŽivljenjsko nevarna. Pozorno preberite označbo na posodi z barvo.
• Med delom morate obvezno nositi zašcitna očala, pa tudi zašcitno masko ali respirator.
  Priporocljiva je tudzašcita ušes.
• Poskrbite za Čistoco elektricnega razpršilca, rezervoarja za barvo in šobe.
• Barve ne smete razpriševati v blizini ognja.
  Kajenje med delom je najstrożje prepovedano.
• Pozorno preberite priporočila proizvajalca barve glede razredčevanja barve.
• Pred polnjenjem rezervaorja za barvo ali cischenjem šobe izklučite izdelek iz elektricnega omrežja.

ELEKTRICNI RAZPRŠILEC TAKOJ IZKLJUCITE V NASLEDNJIH PRIMERIH:

• poskodbe ali motnje pri delovanju elektricnegakabla;
• poskodba stikala;
• pojav dima ali vonja po zažgani izolaciji.

POZOR!

Spostovani kupec! Proizvajalec ni odgovoren za poškodbe elektricega razpršilca, do katerih je prišlo zaradi uporabe nepravilno razred

chenbarv.

UPORABA

PRIPRAVA B

Za doseganje njaboljsih učinkov je zelo pomembna predhodna priprava delovne povrsine in razredčenje barve do pravilne stopnej viskoznosti, preden začnemo z delom z razpršilcem.

Z obarvane povrsine je potrebno očistiti prah, umazani-jo, mastne madeže, ipd.

Za zašcito povrsin, ki jih ne nameravamo obarvati, je priporocljivo uporabiti krepaste trakove.

Barva ali podobna tekočina mora biti dobro premešana, ne sme vsebovati strdkov, kepic ali trdnih delcev.

Ne smete uporabljati reliefnih stensikh barv, ker lahko povzrocijo zamašitev šobe.

RAZREDCEVANJE

Pred polnjenjem rezervaorja z materialom za razprševanje obvezno izkljucite izdelek iz elektricega omrežja.

• Vecina barv je namenjena nanašanju s pomočjo pleskarskega Čopica, zato jih je za delo z razpršilcem potrebno dodatno razredčiti.
  Pri pripravi barve za uporabo z razprsilcem dosledno upostevejte navodila proizvajalca.
• Ustrezno viskoznost uporabljene barve lahko dolocite s pomoćjo posode viskozimetra. Pravilno viskoznost dolocite takó, da vlijete barvo do roba posode viskozimetra. Izmerite, kolico Časa je potrebno, da barva v celoti spet steče nazaj v posodo z barvo. Spodnja tabela prikazuje priporočljivi ācas za vsako vrsto materiala.

Vrsta barve Čas pretakanja
Lateks barve 24 - 28
Vodne barve 20 - 25
Osnovne barve 24 - 28
Laki 20 - 25
Oljne barve 18 - 22
Emajl 18 - 22
Aluminijaste barve 22 - 25
Hidroizolacijska plast avtomobila 25 - 35
Premaz za les 28 - 35

Cepri pretakanju pretece večcasa, kot je priroporovihoje potrebno nadaljnerezredevanje. Ustreznovraztopi-lo dodajaje v manjsih kolicinah in pri tem preverjaje viskoznost s pomojo viskozimetra, dokler ne doseze-ute ustrezne stopnej viskoznosti. Nekateri materiali za razprševanje vsebujejo trdne delce in kepice. Taksne materiale je potrebno pred polnjenem rezervojarja pre-cistiti fi Itranjem.

Luzila in premazi za zašcito lesa ne zahtevajo razredčevanja.

RAZPRŠEVANJE C

Napolinite rezerovoar pravilno pripravljeno barvo. Prikljuciterazpršilec na elektricno omrežje.USmerite razpršilec proti materialu,ki ga ne potrebujete,in spritiskom na stikalo začnite zrazprševanjem.Nastavite potrebno intenszivnostrazprševanja s pomočjo regulatorja ②.

TEHNIKA RAZPRŠEVANJA

Za dosaganje najboljsega učinka držite razpršilec med delom na enakomerni razdalji in vzporedno glede na barvano povrsino.

Soba naj bo oddaljena od povrsine 25-30 cm,razprsi-lec pa naj se enakomerno premika v vseh smereh.Barve ne razprsuje pod kotom, ker lahko pride do curljana barve. Razprsilec premikajte z enakomernimi gibi.Pri barvanju vecijh povrsin uporabljaite postopek kriznega barvanja, kot je prikazano na sliki E.

Sibka intenszivnost dovajanba barve povzroci prekomerno obarvanost v središcu razprševanja in s tem neenakomerno barvanje.

Nastavitev ustrezne intenszivnosti razprsevanja barve omogoca enakomerno in ravno obarvanje.

Med barvanjem premikajte razpršilec z enakomernimi gibi. S hitrim premikanjem razpršilca nanašate na površino tanjso plast barve, počasnejse premikanje razpršilca pa omogocá nanos debelejšega sloja. Istocasno nanašajte le en sloj barve. Če en sloj ne zadosča, smete začeti z nanašanjem drugega sloja šele potem, ko se barva posusi (preverite priporočila proizvajalca barve).

Pri barvanju manjsih povrsin nastavite manjso intenzivnost dovajanja barve. Na ta nacin se boste izognili preveliki porabi barve in odvecni barvi na povrsini. Izogibajte se premorom in izklapljanju razprsilca, ce je to mogoce. Ne nagibajte razprsilca pod kotom, vecjim od 45^

TEHNICNI SERVIS

Pozor! Med izvajanem tehnicega servisa mora biti izdelek izkljucen iz elektricega omrežja!

Pravilna oskrba in uporaba podaljišujetaŽivljenjsko do-bo izdelka in preprečujeta pojav motenj v delovanju.

CISCENJE

Pozor! Med cischenjem razprsilca ali rezvo- arja obvezno izključite izdelek iz elektrčega omrežja.

Po vsaki uporabi je potrebno očistiti barve z lijaka in šobere razpršilca, v nasprotnem primerus lahko pride do zašašitve in prenehanja delovanja razpršilca ob naslednjem vklopu. Čišcenje ni vljuceno vseznam popravil, ki jih proizvajalec zagotavlja v garancijskem roku.

PO VSAKI UPORABI RAZPRŠILCA:

1. Temeljito očistite rezervar s pomoćjo raztopila za razredčevanje barve.
2. Nalijte manjso kolicino raztopila v rezerovoar in ganekaj casa razprsujte z razprsilcem, dokler ne bo zaçelo iz sobe prihajati le cisto raztopilo.
3. Temeljito očistite cev in filter za barvo.
4. Temeljito očistite ostanke barve s šobe in lijaka.
5. Očistite umazanijo in prah z ohiša razprilca in z njegovih prezračevalnih odprtin s cunjo ali krpo.

Težje odstranljivo umazanijo je priporočljivo odstraniti s pomočjo cunj, namocene v milnico.

ODPRAVLJANJE MOTENJ PRI DELOVANJU

Motor deluje, vendar razpršilec ne izloča barve ali pa jo razpršuje neenakomerno.

1. Dovodna cev ni pravilno namescena.

Pravilno namestite dovodno cev.

1. Dovodna cev je zamašena.

O cristite dovodno cev.

1. Soba je zamašena.

O cistite sobo.

1. Filter je zamaşen.

Ocistite filter.

1. Nepravilna nastavitev intenzivosti razpriševanja barve.

Pravilno nastavite intenzivnost razprševanja barve.

Slaba kvaliteta razprševanja.

1. Nepravilna nastavitev intenzivnosti razpriševanja barve.

Pravilno nastavite intenzivnost razprsevanja barve.

1. Sloj barve je zelo debel.

Preverite stopnio viskoznosti barve in po potrebidi dodajte raztopilo.

Naneseni sloj barve je predebel.

1. Razpršilec ni bil očišćen in podmazan, zato se bat zatika v cilindru.

Razstavite razpršilec in ga očistite s pomocjo raztopila.

1. Prekomerna intenszivnost razprsevanja.

Zmanjsajte intenzivnost s premikanjem regulatorja v smeri urinega kazalca. Bolje je nanesti dva tanka sloja barve kot enega debelega.

1. Barva je zelo gosta.

Preverite stopnio viskoznosti barve in po potrebidodajte raztopilo.

Povečan hrup med delovanjem razpršilca.

1. Razpršilec ni bil ocišćen ali podmazan, zato se bat zatika v cilindru.

Razstavite razpršilec in ga očistite s pomocjo raztopila.

Razpršilec ne izloča barve, motor ne deluje.

1. Ni toka v elektricnem omrežju.

Poiscite vzrok in ga odstranite, ce je to mogoce.

1. Elektrčni kabel je poškodovan.

Zamenjajte kabel.

Neobicajen zvok delujocega motorja.

1. Nastavljena je prenizka intenszivnost razprševanja barve.

Povečajte intenszivnost razprěsvanja.

1. V rezervoorju je premalo barve, zato prihaja do vsesavanja zraka.

1. Barva ni pravilno razredcena.

Preverite stopnio viskoznosti barve.

1. Dovodna cev se je zamašila.

O cristite dovodno cev.

Na barvani povrsini se pojavla videz «pomarančne lupine».

1. Uporabljeno je bilo neustrezno raztopilo.

Uporabite raztopilo, ki ga priporoça proizvajalec barve.

1. Prevelika razdalja med razpršilcem in barvano po- vrsino.

Priblizajte razpršilec k barvani povrsini.

1. Barva ni bila dovolj razredcena.

3) Nedovoljno razrjedena boa.
