Tipo de produto	Pistola elétrica de pulverização sem ar
Marca	Bort
Modelo	BFP500
Tensão de alimentação	230 V ~
Frequência	50 Hz
Potência absorvida	500 W
Fluxo máximo do bico	0-700 ml/min
Capacidade do reservatório	700 ml
Peso	2,0 kg
Isolamento duplo	Sim (conforme EN50144, fio terra não necessário)
Nível de pressão sonora	< 83 dB(A)
Nível de potência sonora	< 96 dB(A)
Vibração (método mão-braço)	< 0,1 m/s²
Tipo de bico	Bico de cesto
Conexão elétrica	Extensão seção mín. 1,5 mm², fusível 3 A
Categoria de tinta	Tintas plásticas, látex, à base de água, óleo, lacas, vernizes, etc. (diluição necessária)
Temperatura mínima do ponto de fulgor	≥ 32 °C (não usar com solventes inflamáveis)
Equipamentos de proteção exigidos	Óculos, máscara, protetores auditivos se >85 dB(A)
Manutenção	Limpeza após cada uso com diluente adequado
Garantia	Ver certificado de garantia anexo
Acessórios incluídos	Bico de pulverização, copo de medição de viscosidade

Perguntas frequentes - BFP500 Bort

Como diluir a tinta para a pistola Bort BFP500?

Use o copo de medição de viscosidade fornecido. Encha-o com tinta e meça o tempo de escoamento. Os tempos recomendados variam conforme o tipo: tinta plástica/látex: 24-28 segundos, tinta à base de água: 20-25 segundos, etc. Se o tempo for muito longo, adicione um diluente apropriado e misture até obter a viscosidade correta.

Qual distância devo manter entre o bico e a superfície a pintar?

Mantenha o bico a 25-30 cm da superfície e mantenha a pistola paralela a ela. Um movimento regular de vai e vem permite obter um resultado homogêneo sem escorrimentos.

Como limpar a pistola após o uso?

Desconecte o aparelho. Esvazie o reservatório e limpe-o com diluente adequado. Coloque um pouco de diluente no reservatório e pulverize até sair limpo. Limpe o tubo de aspiração e seu filtro, assim como o bico e o cesto. Uma limpeza insuficiente pode obstruir o aparelho.

O que fazer se o motor zumbe mas a tinta não sai?

Várias causas possíveis: cabeça rotativa desgastada (substituir), tubo de aspiração mal posicionado ou obstruído (reajustar ou limpar com diluente), bico ou filtro obstruídos (limpar). Verifique também o ajuste do botão de comando.

Por que a pulverização é irregular ou dá um efeito de casca de laranja?

O efeito casca de laranja pode ser causado por um solvente inadequado, distância muito grande da pistola ou tinta muito espessa. Ajuste a diluição e a distância. Uma pulverização irregular também pode ser devida a um ajuste de fluxo incorreto ou viscosidade muito baixa.

Como ajustar o fluxo de tinta?

Use o controle de fluxo localizado na pistola. Gire no sentido horário para reduzir o fluxo e anti-horário para aumentar. Teste em um pedaço de material antes de pulverizar na superfície final.

Posso usar tintas inflamáveis com esta pistola?

Não, o ponto de fulgor da tinta ou solvente deve ser superior a 32 °C. Não use líquidos inflamáveis. Garanta ventilação suficiente e mantenha qualquer chama nua ou cigarro afastados durante a pulverização.

Quais proteções devo usar durante a pulverização?

Use sempre óculos de proteção, uma máscara adequada (para evitar vapores/fumaças), e se o ruído exceder 85 dB(A), protetores auditivos. Evite qualquer contato cutâneo com o jato.

O que fazer se o ruído de funcionamento for anormal?

Um ruído anormal pode indicar um ajuste de fluxo incorreto (reajustar), falta de tinta no reservatório (encher), ou um pistão colado no cilindro. Neste último caso, desmonte a pistola e limpe-a com diluente.

Como manter a pistola para prolongar sua vida útil?

Após cada uso, limpe cuidadosamente a pistola conforme descrito no manual. Verifique regularmente o cabo de alimentação e substitua-o se danificado. Armazene o aparelho em local seco. O não cumprimento destas instruções anula a garantia.

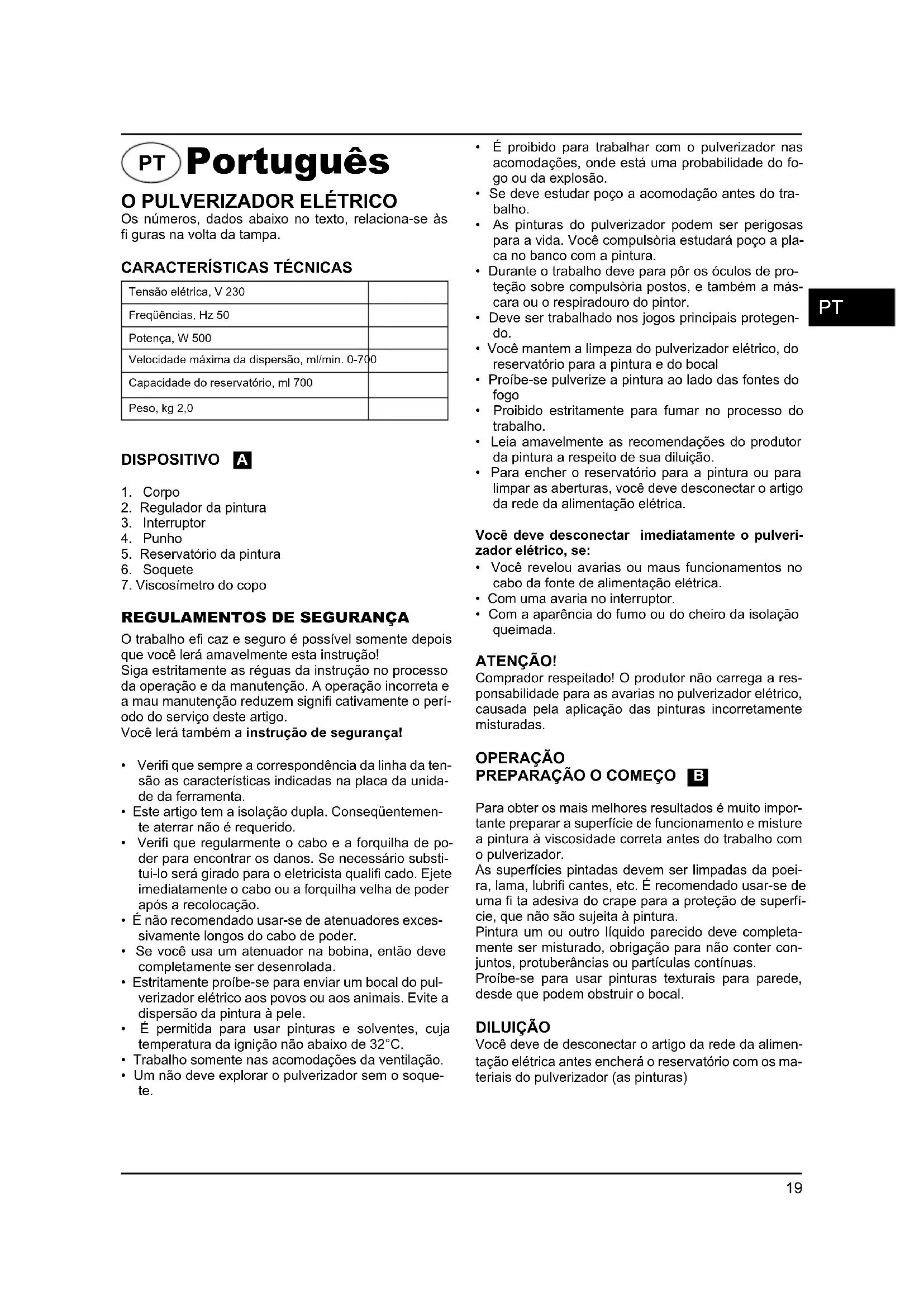

MANUAL DE UTILIZADOR BFP500 Bort

Os他们在,los ylos.
Os numeros,dados abaixo no texto,relaciona-se as fi guras na volta da tampa.

CHARACTERISTICAS TECNICAS

Tensão eletrica, V 230
Frequências, Hz 50
Potência, W 500
Velocidade Tmaxima da dispersão, ml/min. 0-700
Capacidade do reservatório, ml 700
Peso, kg 2,0

DISPOSITIVO A

1. Corpo
2. Regulador da pintura
3. Interruption
4. Punho
5. Reservatório da pintura
6. Soquete
7. Viscosímetro do copo

REGULAMENTOS DE SEGURANÇA

O trabalho e fi caz e seguro é possivel somentedeois que você lera amavelmente esta instrucao!

Siga estritamente as reguas da instrucao no processo da operacao e da manutenacao. A operacao incorrente e a mau manutenacao reduzem significi cativamente o periodo do serviceamento.

• Verifi que sempre a correspondência da LINHA da tenção as caractéricas indicadas na placá da unida de da ferramenta.
• Este artigo tem a isolação dupla. Consequentemente aterrar não é-Requerido.
• Verifi que regularmente o cabo e a forquilha de poder para encontrar os danos. Se necessario substitui-lo sera girado para o eletricista qualiço. Ejete imeditamente o cabo ou a forquilha velha de poder antes a recolocacao.
• É não recomendado usar-se de atenuadores excessively longos do cabo de poder.
• Se você usa um atenuador na bobina, quando deve completeness ser desenrolada.
• Estritamente proíbe-se para enviar um bocal do pulverizadorétrico acos povos ou acos animais. Evite a dispersão da pintura à pele.
• É permitteda para usar pinturas e solventes, cuja temperatura da ignicao não abaixo de 32^ .
• Trabalho somente nas acomodacoes da ventilacao.

• Um não deve explorar o pulverizador sem o soque- te.

• É proibido para travaíhar com o pulverizador nas acomodações, quando está uma probabilité do fazer ou da explosão.

• Se deve estudar muito a acomodação antes do trabalho.
• As pinturas do pulverizador podem ser perigosas para a vida. Você compulsora estudará pouco aplaça no banco com a pintura.
• Durante o trabalho deve para por os óculos de proteção sobre compulsória postos, e también a mascaça ou o respiradouro do pintor.
• Deve ser trabajo nos jogos principales protegeno.
• Você技术支持 a limpeza do pulverizadorétrico, do reservatório para a pintura e do local
• Proíbe-se pulverize a pintura ao lado das fontes do fogo
• Proibido estritamente para fumar no processo do trabalho.
• Leia amavelmente as recomendações do produto da pintura a respeito de sua diluição.
• Para encher o reservatório para a pintura ou para limpar as aberturas, você pode desconectar o artigo da rede da alimentação eletrica.

Vocé delve desconectar imeditamente o pulveriz-zador elétrico, se:

• Voce revelou avarias ou maus functionamentos no cabo da fonte de alimentacao eltrica.
• Com uma avaria no interruptor.
• Com a aparência do fumo ou do cheiro da isolação queimada.

ATENÇAO!

Comprador respeito! O produtor não correga a responsabilité para as avarias no pulverizar oétrico, causada pela aplicação das pinturas incorretamente misturadas.

OPERACAO

PREPARACAO O COMEÇO B

Para obter os mais melhores resultados é muito importante preparar a superficie de functimento e misture a pintura à viscosidade correta antes do trabalho com o pulverizador.

As superficies pintadas devem ser limpadas da poeira, lama, lubrifi cantes, etc. É recomendado usar-se de uma fi ta adesiva do crape para a proteção de superficie, que não são sujeita à pintura.

Pintura um ou及其他 liquido parecido deve completeness ser misturado, obrigação para não conter conjuntos, protuberâncias ou particulas continuas.

Proîbe-se para usar pinturas texturais para parede, desde que pourrait obstrir o bocal.

DILUIÇÃO

Vocé deve de desconectar o artigo da rede da alimentação eletrica antes encherá o reservatório com os materiais do pulverizador (as pinturas)

• As maioras das pinturas sãopretendidas para por com a escova do pintor, entao para o uso em pulverizarador reque ser misturadas melhor.
• Siga estritamente as instruções do produto para misturar as pinturas para o uso em pulverizador.
• A viscosidade correta da pintura realizada pode ser determinada com o viscosimetro do copo. A fim determinar a viscosidade correta, você encher-lhe-á o copo é limite pela pintura. Meça, quando tempo está足够, a pintura parte Completely da parte traseira do vidro no frasco. Indico abaixo da tabela minha o momento recomendado para cada tipo de materiais.

O tipo de pintura Tempo da parte, seg.
Pinturas na base de latex 24-28
Pinturas na base da água 20-25
Pinturas misturadas 24-28
Vernizes 20-25
Esmaltes 18-22
Pinturas na base de oleo 18-22
Pinturas na base de aluminio 22-25
Cinta de isolação para automóvel 25-35
Pinturas paramadeira 28-35

Se o tempo da parte é mais de recomendado, é necessario Misturar mais. Adicione o solvente apropriadço em quantidades e na viscidade algumas da verificacao com o viscosimetro do copo antes de obter da viscidade requireida. Alguns materiais pulverizados contem particulas e protuberancias continuas. Tais materiais devem ser fi Itrados antes do enchimento do reservatorio.

Os mordants e as compositions para a protecao da madeira nao requirem misturar.

DISPERSAO C

Você breve enchē-se o reservatório pela pintura corretamente preparada. VOCê conectará o pulverizador com à redeétrica. Dirija o pulverizador ao material desnecessário e, après colher ao interruptor, comece a dispersão. Ajuste a intensidade necessária da dispersão com o regulador ②.

A TECNOLOGIA DA DISPERSÃO

Para obter os melhoros resultados vocêpilebre o pulverizador em uma distancia e na paralela à superficie pintada durante o trabalho.

Você prende o bocal em uma distância de 25-30 cm da superficie e move uniformmente o pulverizador do lado para o lado ou do alto ao fundo. Não pulverize no ángulo à superficie: isto pode causar a formação a coloração desigual da pintura. Mova o pulverizador lisamente. quando você pinta as superficies grandes, usa uma fi gura cruz à cruz, como戟ado na Fig. Y. A intensidade baixa da fonte da pintura causa a tingir-se excessivo em torno do centro e a coloração desigual.

A instalacao da intensidade correta da dispersao da pintura causa a tingir-se do uniforme e do plano.

Mova uniforme o pulverizador no processo do trabalho. O ajuste rápido do pulverizador causa a mais revestimento claro da superficie com pintura, e o deslocamento lento do pulverizador assegura a formação de uma camada mais grossa. Você aplicá simultanamente somente um que cobre. Se uma camada ele for insufi ciente, a seguir deve ser aplicada a SECONDA camada somente antes um lapso do tempo, necessário para a secagem da pintura (veja as recomendações do produtor da pintura).

Durante a pintura de superficiesPICQUENAS VOCE estabelecerá a intensidadePICQUENA da fonte da pintura.Isto fara possivel evitar a despesa demasiado pesada da pintura e a camada excessiva da superficie. Tao distante quando possivel, evite a parada e a desconexao do pulverizador. nao incline o pulverizador maisdo que em 45^

A MANUTENÇAO

Atença! O artigo delve ser desconectado da rede elétrica no processo da manutenção!

A manutenção e o uso corretos prolongam a vida do arterigo e impede problemas.

LIMPEZA

Atença! O artigo delve ser desconectado da rede eletrica, quando você faz a limpeza do pulverizador ou do reservatório.

É necessário limpar o soque e do bocal do pulverizador après cada aplicação, se não pode levantar-se impureza, e o pulverizador não travaçará com o começo subsequente. A limpeza não participates na enumeracao dos serviços, permitida dentro da estrutura de service Tecnico de garantía.

APÓS CADA USO DO PULVERIZADOR:

1. Você limpará completeness o reservatório ao terminal ao trabalho com o solvente para Misturar as pinturas.
2. Derrame um pouco de solventa no reservatório e pulverize o com o pulverizador até que sente o solventa limpo não esteja licença以及其他 do bocal.
3. Você limpará Completely o tubo e o fazer para a pintura.
4. Você limpará Completely restantes da pintura do bocal e do soque.
5. Você limpará a lamá e a poeira da curca do pulverizador e das suas aberturas do respiradouroelo pano ouleo napkin.
   A poluicao constante deve ser afastada com o pano, umedecido na agua do sabão.

SOLUÇÃO DOS PROBLEMAS

O motor travaça, mas a pintura não sae ou sae desigualmente.

1) a posicao da tubulacao de succao é incorreta.
Voche instalarar corretamente a tubulacao de succao.
2) a tubulação de succão do bloqueio.
Vocé cancelará a tubulação de succão.
3) o bocal do bloqueio.
Vocé cancelar o bocal.
4) o bloqueio do fi Itro.
Vocé cancelar o
5) o desajustamento da intensidade da dispersao da pintura. Ajuste a intensidade da dispersao da pintura.

Qualidade baixa da dispersao.

1) o desajustamento da intensidade da dispersao da pintura.
Ajuste a intensidade da dispersao da pintura.
2) a camada de pintura é muito grossa.
Veja a viscosidade da pintura, se necessário adiçiona o solvente.

A camada pulverizada de pintura é excessively grossa.

1) o pulverizador não é purificado e não é lubrificado, em conssequência de que é obstruido o pistão no cilindro.
Você examinará o pulverizador e lavá-lo-à com o solvente.
2) a intensidade excessiva da dispersao.
Você diminuiça a intensidade pelo giro do regulator no sentido horário. Duas camadas fi nas de pintura são melhores do que uma densamente.
3) pintam são muito grosso.
Veja a viscosidade da pintura e se necessario adi-ciona o solvente.

PT

Ruido aumento no processo do trabalho.

1) o pulverizador não é purificado nem não é lubrificado, em consüência de que é obstruido o pistão no cilindro.

Você examará o pulverizador e a lavagem em seu solvente.

Não há nenhumas dispersão, motor não trabalho.

1) lá não são nenhuma corrente na escovaétrica. Você explicará a razão e tao distante quando possivel você remove-la-a.
2) o cabo da fonte de alimentação eletrica é danifí ca-do.

Som anomal do motor operando-se.

1) uma intensidade demasiado baixa da dispersao da pintura é estabelecida.
Aumenta a intensidade da dispersao.
2) é pintura insufi CCTe no reservatorio, em consequuência de que o ar induzido.

3) a pintura é dilúdia incorrettamente
Veja o nivel da viscosidade da pintura.
4) a tubulação de succão foi obstruira

Você cancelar a tubulação de susção.

Aparência na superficie pintada «da casca alaranjada».

1) o solventa é seleccionado incorretamente.
Solvente seleto de acordo com as recomendações do produtor da pintura.
2) a distência excessiva entre o pulverizador e a superficie pintada.
Tenha o pulverizador mais perto da superficie pintada.
3) pintam são diluidos insufi ciente.

Adicione o solvente na pintura.

IT)Italiano

RUIDO/VIBR AÇÖES Medico segudo EN 50 144 o nível de pressão acústica这其中 ferramenta é <83 dB(A) e o nível de potência acústica <96 (espaço deerro: 3 dB), e a vibrazione <0.1 m/s² (metodo braço-mão).

Aparelhos eletricos antigos são materiais que não pertencem ao lixo domestico! Por isso pedimos para que nos apoie, contribuindo activamente na poupança de recursos e na protecao do ambiente aoentarregar este aparelho nos pontos de recolha, caso existam.
