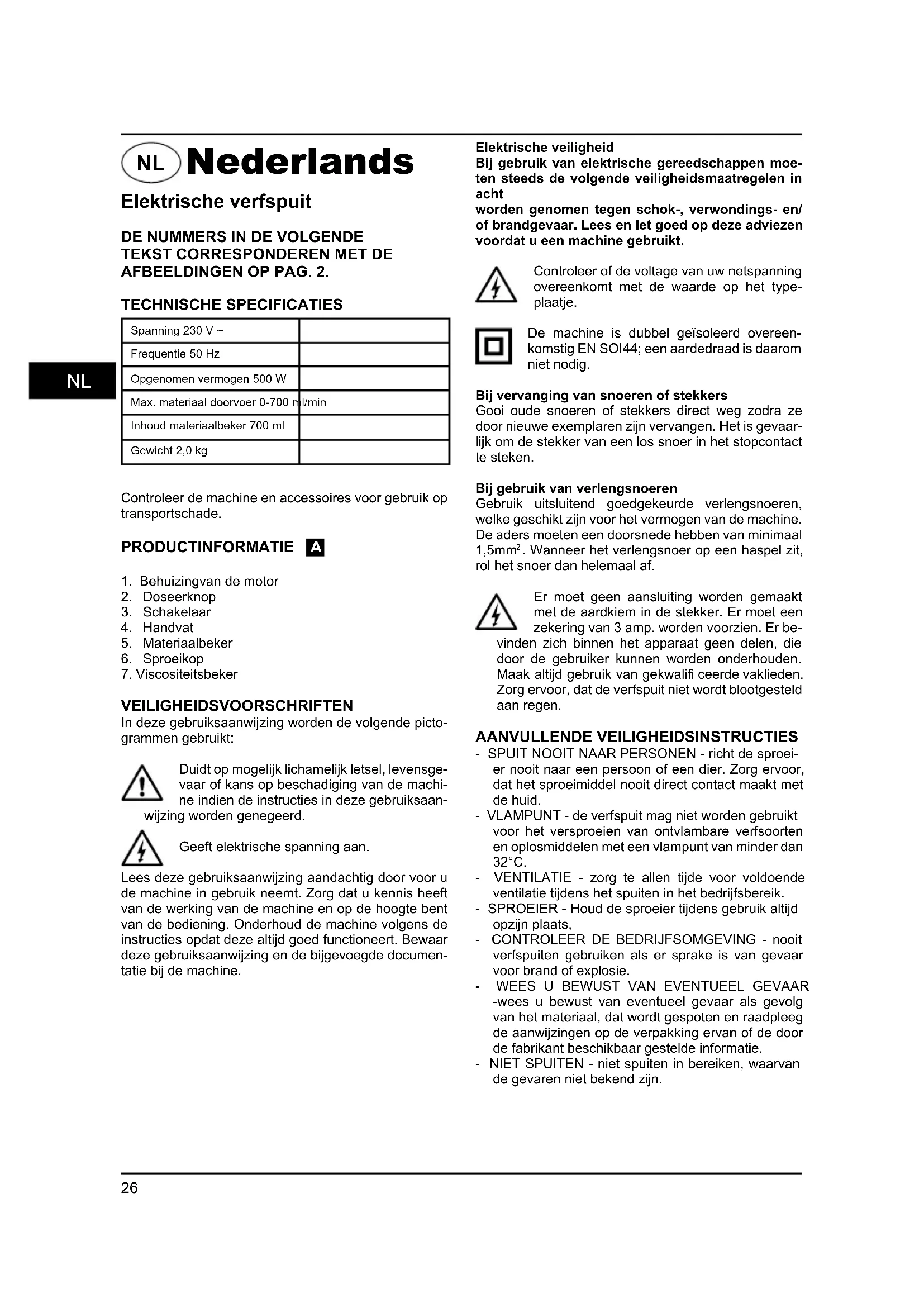

Notice Bort BFP500 - page 26
Kies uw taal en geef uw e-mailadres: we sturen u een specifiek vertaalde versie.
Producttype Elektrisch airless spuitpistool
Merk Bort
Model BFP500
Voedingsspanning 230 V ~
Frequentie 50 Hz
Opgenomen vermogen 500 W
Maximaal mondstukdebiet 0-700 ml/min
Inhoud reservoir 700 ml
Gewicht 2,0 kg
Dubbele isolatie Ja (conform EN50144, aarddraad niet vereist)
Geluidsdrukniveau < 83 dB(A)
Geluidsvermogensniveau < 96 dB(A)
Trilling (hand-armmethode) < 0,1 m/s²
Type mondstuk Mandenmondstuk
Elektrische aansluiting Verlengkabel min. doorsnede 1,5 mm², zekering 3 A
Verfcategorie Kunststofverf, latex, watergedragen verf, olie, lakken, vernis, enz. (verdunning vereist)
Minimale temperatuur vlampunt ≥ 32 °C (niet gebruiken met brandbare oplosmiddelen)
Vereiste beschermingsmiddelen Brillen, masker, gehoorbescherming indien >85 dB(A)
Onderhoud Reiniging na elk gebruik met geschikt verdunningsmiddel
Garantie Zie bijgevoegd garantiecertificaat
Inbegrepen accessoires Spuitmondstuk, viscositeitmeetbeker

Veelgestelde vragen - BFP500 Bort

Hoe verdun ik de verf voor het Bort BFP500-pistool?
Gebruik de meegeleverde viscositeitsmeetbeker. Vul deze met verf en meet de uitlooptijd. Aanbevolen tijden variëren per type: kunststof-/latexverf: 24-28 seconden, watergedragen verf: 20-25 seconden, enz. Als de tijd te lang is, voeg dan een geschikt verdunningsmiddel toe en meng tot de juiste viscositeit is bereikt.
Welke afstand moet ik aanhouden tussen het mondstuk en het te schilderen oppervlak?
Houd het mondstuk op 25-30 cm van het oppervlak en houd het pistool parallel daaraan. Een regelmatige heen-en-weer beweging geeft een gelijkmatig resultaat zonder druipers.
Hoe reinig ik het pistool na gebruik?
Koppel het apparaat los. Leeg het reservoir en reinig het met geschikt verdunningsmiddel. Giet wat verdunningsmiddel in het reservoir en spuit tot het er schoon uitkomt. Reinig de aanzuigslang en het filter, evenals het mondstuk en de mand. Onvoldoende reiniging kan het apparaat verstoppen.
Wat te doen als de motor zoemt maar er geen verf uitkomt?
Mogelijke oorzaken: versleten draaikop (vervangen), verkeerd geplaatste of verstopte aanzuigslang (herstellen of reinigen met verdunningsmiddel), verstopt mondstuk of filter (reinigen). Controleer ook de instelling van de regelknop.
Waarom is de verstuiving onregelmatig of geeft het een sinaasappelhuideffect?
Het sinaasappelhuideffect kan komen door een verkeerd oplosmiddel, te grote afstand van het pistool of te dikke verf. Pas de verdunning en afstand aan. Onregelmatige verstuiving kan ook komen door een verkeerde debietinstelling of een te lage viscositeit.
Hoe stel ik het verfdebiet in?
Gebruik de debietregelaar op het pistool. Draai met de klok mee om het debiet te verlagen en tegen de klok in om het te verhogen. Test op een stukje materiaal voordat u op het uiteindelijke oppervlak spuit.
Kan ik brandbare verven met dit pistool gebruiken?
Nee, het vlampunt van de verf of het oplosmiddel moet hoger zijn dan 32 °C. Gebruik geen brandbare vloeistoffen. Zorg voor voldoende ventilatie en verwijder open vuur of sigaretten tijdens het spuiten.
Welke beschermingsmiddelen moet ik dragen tijdens het spuiten?
Draag altijd een veiligheidsbril, een geschikt masker (om dampen/rook te vermijden) en als het geluid boven 85 dB(A) komt, gehoorbescherming. Vermijd huidcontact met de straal.
Wat te doen als het bedrijfsgeluid abnormaal is?
Abnormaal geluid kan wijzen op een verkeerde debietinstelling (herstellen), te weinig verf in het reservoir (bijvullen), of een vastzittende zuiger in de cilinder. In het laatste geval het pistool demonteren en reinigen met verdunningsmiddel.
Hoe onderhoud ik het pistool om de levensduur te verlengen?
Reinig het pistool na elk gebruik grondig zoals beschreven in de gebruiksaanwijzing. Controleer regelmatig de voedingskabel en vervang deze indien beschadigd. Bewaar het apparaat op een droge plaats. Het niet opvolgen van deze instructies maakt de garantie ongeldig.

Gebruikersvragen over BFP500 Bort

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Verfspuit in PDF-formaat gratis! Vind uw handleiding BFP500 - Bort en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BFP500 van het merk Bort.

GEBRUIKSAANWIJZING BFP500 Bort

Motor lauter als normal.

Spanning 230 V ~
Frequentie 50 Hz
Opgenomen vermogen 500 W
Max. materiaal doorvoer 0-700 ml/min
Inhoud materiaalbeker 700 ml
Gewicht 2,0 kg

Controleer de machine en accessoires voor gebruik op transportschade.

PRODUCTINFORMATIE A

  1. Behuizingvan de motor
  2. Doseerknop
  3. Schakelaar
  4. Handvat
  5. Materialbeker
  6. Sproeikop
  7. Viscositeitsbeker

VEILIGHEIDSVOORSCHRIFTEN

In deze gebruksaanwijzing worden de volgende pictogrammen gebruikt:

Bort BFP500 - VEILIGHEIDSVOORSCHRIFTEN - 1

Duidt op möglichl jlichamelijk letsel, levensgeer aan de kans op beschadiging van de machinen ne indien de instructies in deze gebruiksaanhang worden genexeerd.

Bort BFP500 - VEILIGHEIDSVOORSCHRIFTEN - 2

Geeft elektrische spanning aan.

Lees deze gezruiksaanwijzing aandachtig door voor u de machine in gezruik neemt. Zorg dat u kennis heeft van de werkung van de machine en op de hoogte bent van de bediening. Onderhoud de machine volgens de instructies opdat deze algtd goed functioneert. Bewaar deze gezruiksaanwijzing en de bijgevoegde documentatie bij de machine.

Bij gebruik van elektrische gereedschappen moeten steeds de volgende verilgheidsmaatregelen inacht

worden genomen gegen schok-, verwondings- en/ of brandgevaar. Lees en let goed op deze adviezen voordat u een machine gebruikt.

Bort BFP500 - VEILIGHEIDSVOORSCHRIFTEN - 3

Controller of de voltage van uw netspanning overeenkomt met de waarde op het typeplaatje.

Bort BFP500 - VEILIGHEIDSVOORSCHRIFTEN - 4

De machine is dubbel geisoleerd overeenkomstig EN SOI44; een aardedraad is waarom nicht nodig.

Bij verranging van snoeren of stekkers

Gooi oude snoeren of stekkers direct weg zodra ze door neue exemplaren zichervangen. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Bij gebruik van verlengsnoeren

Gebruikuitsluitend goedgekeurdeverlngsnoeren, welke geschikt+zijn voor het vermogen van de machine. De aders要去en een doorsnede hebben van minimaal 1,5mm^2 .Wonneer het verlngsnoer op een haspel zit, rol het snoer dan helemaal af.

Bort BFP500 - Bij gebruik van verlengsnoeren - 1

Er要去aansluitingwordengemakt met de aardkiem in de stekker.Er要去e n zekerang van 3 amp. worden voorzien. Er be

vinden zich binnen het apparaat geen delen, die door de gebruiker konnen worden onderhonden. Maak alttijd gebruik van gekwalifi ceerdevaklieden. Zorg ervoor, dat de verfspuit nicht worden blootgesteld aan regen.

AANVULLENDE VEILIGHEIDSINSTRUCTIES

  • SPUIT NOOIT NAAR PERSONEN - richt de spreieer nooit waar een person of een dier. Zorg ervoor, dat het spreimiddel nooit direct contact maakt met de huid.
  • VLAMPUNT - de verfspuit mag nicht worden gebruikt voor het versproeien van ontvlambare verfsoorten en oplosmiddelen met een vlampunt van minder dan 32^ .
  • VENTILATIE - zorg te allen tjnde voor voldoende ventilatieijdens het spuiten in het bedrijsbereik.
  • SPROEIER - Houd de spreier tijdens gebruik.altijd opzijnplaats,
  • CONTROLEER DE BEDRIJFSOMGEVING - nooit verflspieren gebruiken als er sprake is van gevaar voor brand of explosie.
  • WEES U BEWUST VAN EVENTUEEL GEVAAR -wees u bewust van eventueel gevaar als gevolg van het materiaal, dat worden gespoten en raadpleeg de aanwijzingen op de verpakking ervan of de door de fabrikant beschikbaar gestelde informatie.
  • NIET SPUITEN - nied spuiten in bereiken, waarvan de gezaren Nietbekend zich.

MAAK GEBRUK VAN OOGBESCHERMING -zorg te allen tijde voor goede oogbescherming om gevaarlijke dampen of gassen buiten het bereik van de ogen te houden.
- DRAAG EEN MASKER - werk nooit met een verfspuit zichen een gezichtsmasker te dragen.
- BESCHERM UW OREN - draag oorbeschemers als de geluidsdruk 85 dB(A) overschrijdt
ZORG VOOR HET ONDERHOUD VAN HET GEREEDSCHAP - houd de verfspuit, het verfvat en de spreieers goed schoon. Maak Niet schoon met ontvlambare vloeistoffen met een vlampunt van minder dan 32^ . Controller de spanningstoevoer regelmatig en LAST deze in geval van schade door een gekwalifi ceerdevakman repareren.
- OPEN VLAMMEN -spuit nooit in de buurt van open vuur of vlammen of een eventuele waakvlam. ROKEN-rook Niet tijdens het spuiten VERDUNNEN -lees de informatatie of aanbevelingen van de fabrikant omtrent verdunning aandachtig alvorens de verf of andere materialen te gebruiken.
- LOSKOPPELING VAN DE SPANNINGSTOEVOER - maak de verfspuit altijd los van de spanningstoevoer alvorens de verfbus te vullen of de verfspuit te reinigen.
- SCHAKEL UIT ALS ER NIET WORDT GESPOTEN -zorg ervoor, dat de unit buiten bedrijf is, alsde knop voor de doorstroming volledig gesloten is.

Bort BFP500 - AANVULLENDE VEILIGHEIDSINSTRUCTIES - 1

Wij aanvaarden geen verantwoordelijkheid voor schade, die worden veroorzaakt door ongeschikte stoffen of verf materiaal, dat Niet op

de juiste wijze is verdund en eventuele gevaren voor de gezondheid, die{kunnen ontstaan door gebrek aan voldoende ventilatie.

SCHAKEL DE VERFSPUIT ONMIDDELLIJK UITBIJ:

  • Defecte netstekker, netsnoer of snoerbeschadiging.
  • Een defecte schakelaar
  • Rook of de geur van schroeende isolatie

BEDRIJFSINSTRUCTIES

VOORBEREIDING B

Bort BFP500 - VOORBEREIDING B - 1

Maak geen gebruik van structuur/erf- of ieits dergelijks, waar dat daardoor de sproeier verstopt kan raken.

Om de Beste resultaten te bereiken, is het belangrijk het te spuiten oppervlak voor te vereiden en de verf tot de juiste viscositeit te verdunnen, alvorens de verfspuit te gebruiken. Zorg er altijd voor. dat de oppervlakken, die moeten worden gespoten, vrij van stof, vuil en vet zichn. Zorg ervoor, dat de oppervlakken, die Niet moeten worden gespoten, afgedekt toen met een goede kwaliteit aflplakband (masking tape). De verf of vloeistof, die moet worden gespoten,要去 godemengd zichen en vrij van klonten of andere deeltjes. Er kunnen veel stoffen met de verfspuit worden gespoten, maar de aanbevelingen van de fabrikant moeten altijd worden gecontroleerd, alvorens de verf aan te schaffen.

VERDUNNING

Bort BFP500 - VERDUNNING - 1

Denk er altijd aan dat voor het vullen van het verfvat met spuitbaar materiaal altijd eerst de netvoeding moet worden losgekoppeld

De meeste geleverde verven zijn geschikt voor aanbrengen met de kwast en要去en worden verdund voor ze geschicht�n om te spuiten. Volg de aanwijzingen van de fabrikant op voor het verdunnen van de verf voor spuit-doeleinden. De viscositeitsbeker helpt om de juiste viscositeit van de te gebruiken verf te bepaalen. Vul de beker tot aan de rand met verf. Meet deijd, die nodig is om de beker te legen in het verfvat. De onderstaande tabelThat de tijden zien voor verschillende soorten materiaal.

Plastic- en latexverf 24-28 seconden
Verf op waterbasis 20-25 seconden
Grondverfoorten 24-26 seconden
Vermissoorten 20-25 seconden
Verfsoorten op oliebasis 18-22 seconden
Brandverf 18-22 seconden
Auminiumverf 22-25 seconden
Dekking onderkant auto 25-35 seconden
Afdichtingsmiddlesen hout
Conserveringsmiddlesen hout
Houtbeits

Als de verf langer nodig heeft dan aanbevolen om in het verfvat te lopen, is verdere verdunning nodig. Meng eenkleine hoeveelheid van de geschikte verdunner en maak gebruik van de viscositeitstest om te controleren of de juiste dikte is bereikt. Sommige spuitbare materialen bevatten deeltjes of klonten. Deze materialen要去en worden gezeefd alvorens het verfvat hiermee te vullen.

SPUITEN C

Vul het verfvat met de juiste hoeveelheid verdunde en gezeefde verf. Sluit de verflspuit aan op de netvoeding. Richt de verflspuit op een stukje afvalmaterialiaal en bedien de trekker tot de verf begint te spuiten. Stel de afvoerregeling ② in, tot het gewenste volume de spuit verlaat.

SPUITTECHNIEKEN D

Om de Beste resultaten te bereiken, moet de verfspuit algtdj horizontaal worden gehouden en evenwijdig aan het oppervlak.

Houd de spreieer 25-30 cm van het oppervlak en spreoi gelijkmatig van kan tant maar kanf of waar boven en beneden. Spuit Niet onder een hoek, omdat dit verfzakkers op het oppervlak tot gevolg heeft. Maak gebruik van soepele en gelijkmatige slagen. Bij het spuiten van grote oppervlakken, moet een verdelijkpatroon als hieronder aangegeven worden aangehonden.

E

NL

Start of stop de verfspuit nooit als deze op het te spuiten doel gericht is. Zorg voor een gelijkmatige beweging van de verfspuit. Een snelle beweging van de spuit langs het oppervlak geeft een dunne laag en een langzame beweging geeft een dikke laag. Breng slechts een laag tegelijkkertijd aan. Als er nog een laag nodig is, moet de door de fabrikant aanbevolen droogtijd worden aangehonden alvorens de tweede laag worden aangebracht. Bij het spuiten vankleine oppervlakken, moet de afvoerregeling op een kleine stand worden gehonden. Dit voorkomt het aanbrengen van een te grote hoeveelheid en gebruik van teveel verf. Indien möglichkt moet stoppen en herstarten tijdens het spuiten van een object worden voorkomen. Dit kan namelijk tot gezolg hebben, dat er te veel of te weinig verf worden aangebracht. Werk Niet onder een hoek vaneer dan 45^

REINIGING EN ONDERHOUD

Bort BFP500 - REINIGING EN ONDERHOUD - 1

Denk er alkijd aan de verfspuit of het verfvat voor bet schoonmaken los te make n van de netvoeding.

Het is van essentieel belang, dat de verfspuit na ieder gebruik goed worden schoongemaaakt. Het nalaten hiervan lijdt vrijwel zeker tot blokkeringen en hij kan zichs helemaal Niet更是werken, als u de spuit opnieuw wilt gebruiken. De garantie omvat Niet het reinigen van een verfspuit, die door de gebruiker Niet goed is schoongemaaakt.

Na ieder gebruik moet het volgende worden gedaan.

  1. Maak het vat helemaal leeg.
  2. Reinig het vat zorgvuldig met de verdunker, die is toegepast.
  3. Giet wat verdunner in het vat en spreoi dit door despuit tot er alleen schone verdunner uitkomt.
  4. Reinigde opnamebuis en het fi Iter zorgvuldig.
  5. Reinig de hoofdsproeier en verwijder eventuele achtergebleven afvaldeeltjes of verf.

HET VERHELPEN VAN STORINGEN

De motor zoemt maar spuit Niet of onregelmatig

  1. Versreten wervelkop.
    Vervang de wervelkop
  2. De opnamepijn Niet in de goede stand
    Plaats deze op de juiste plek
  3. Verstopte opnamepijp
    Schoonmaken met verdunker
  4. Verstopte spreier

Sproeier schoonmake

  1. Verstopt filter
    Schoonmaken met verdunker
  2. De regelknop要去 worden ingesteld Instellen

Controleer de viscositeit van de verf

Teveel verf

  1. De verflspuit is Niet schoon of Niet gesmeerd, waar-door de zuiger in de cilinder blijft steken

Demonteer de verfspuit en maak schoon met verdunner.

  1. Te veel verf

Stel het volume in klokrichting in om de spuithoeveelheid te verminderen.

Twee dunne lagen zich beter dan een dikke laag.

  1. Viscositeit te laag

Controleer de viscositeit

  1. Verfspuit nicht schoon of nicht gesmeerd, waardoor de zuiger in de cilinder blijft steken

Demonteer de verfspuit en maak schoon met verdunner.

Geen spuitactiviteit, geen geluid

  1. Geen elektriciteit

Controleerde netvoeding.

Bedrijfsgeluid Niet goed

  1. Slechte afvoerinstelling Opnieuw instellen.
  2. Niet voldoende verf in het vat, waardoor luckt maar binnen worden gezogen
    Navullen met verf.
  3. Geen goede verdunning of geen volledig transport door de opnamebuis

Controleer de opnamebuis en het viscositeitsniveau.

"Sinaasappeleffekt" overmatige nevelvorming

  1. Er worden een verkeerd oplosmiddel gebruikt Gebruik het juiste oplosmiddel.
  2. Verfspuit te vervan het te behandelen oppervlak Houd de verfspuit richter bij het te behandelen oppervlak.
  3. De verfi st dik Verdun de verm.

ONDERHOUD

Bort BFP500 - ONDERHOUD - 1

Zorg dat de machine Niet onder spanning staat wanner onderhoudswerk-Zaamheden aan het mechaniek worden UITgevoerd.

De machines van SBM Group+zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine.

Reinigen

Reinig de machine-behuizing regelmatig met een zachte doeck, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekkig vuil een zichte doeck bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijksteffen beschaden de kunststof onderdelen.

Storingen

Indien zich een storing voordoet als gevolg van bijvoorbeeld slijtage van een onderdeel, neem dan contact op met uwplaatselijke SBM Group-dealer.

Achterin deze gebruiksaanwijzing vindt u een onderdelentekening met de na te bestellen onderdelen.

MILIEU

Om transportbeschadiging te voorkomen, worden de machine in een stevige verpakking geleverd. De verpakking is zo veel möglichg gemaatk van recyclebaar materiaal. Maak THATOM gEBRUK VAN DE MEGILKHEID om de verpakking te recyclen.

Breng oude machines wanneer u ze verrangt maar uwplaatselijke SBM Group -dealer. Daar za de machine op milieuvriendelijkige wijze worden verwerkt.

GARANTIE

Lees voor de garantievoorwaarden de garantiekaart achterin bezegebruiksaanwijzing.

Bort BFP500 - GARANTIE - 1

Dansk

Dolijte barvo rezervoor.

Wij verklaren, dat dit product voldoet aan de volgende normen of normatieve documenten: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+ A1+A2, overeenkomstig de bepalingen van de richtlijnen 2006/42/EEG, 2006/95/EEG, 2004/108/EEG. GELUID/VIBRATIE Gemeten volgens EN 50 144 bedraagt het geluidsdrukniveau van deze machine < 83 dB(A) en het geluidsvermogen-niveau < 96 dBA (standaard devatie: 3 dB), en de vibratie < 0.1m / s^2 hand-arm methode).

DK KONFORMITETSERKLERING

Bort BFP500 - DK KONFORMITETSERKLERING - 1

Vi erklærer under alminderigt ansvar, at detteprodukter i overensstemmelse med ffolgende normer allernormative dokumenter: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+ A1+A2, i henhold til bestemmelserne i direktiverne 2006/42/EØF, 2006/95/EØF, 2004/108/EØF.

Wij vragen u waarom een bijdrage aan de bescherming van ons milieu te leveren en dit apparaat op de voorziene verzamelplaatsen af te gehen.

DK ANVISNINGER OM MILJØBESKYTTELSE
