Produkttyp	Elektrische Airless-Sprühpistole
Marke	Bort
Modell	BFP280
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	280 W
Maximaler Düsendurchfluss	240 g/min
Behältervolumen	700 ml
Gewicht	1,38 kg
Isolierung	Doppelisolierung (Norm EN50144)
Schalldruckpegel	< 82,87 dB(A)
Schallleistungspegel	< 95,87 dB(A)
Vibration (Hand-Arm-Methode)	< 1,13 m/s²
Düsentyp	Körbchendüse
Hauptfunktionen	Einstellbare Durchflussregelung, Abzugsschalter, ergonomischer Griff
Empfohlene Verwendung	Verdünnbare Farben und Lacke, ausgenommen strukturierte Beschichtungen
Verdünnungsnotwendigkeit	Ja, die meisten Farben müssen verdünnt werden (siehe Viskositätstabelle)
Wartung	Reinigung nach jedem Gebrauch mit dem geeigneten Verdünnungsmittel
Wichtigste Sicherheitsvorkehrungen	Nicht auf Personen richten, Augenschutz und Maske verwenden, nicht in der Nähe von offenen Flammen sprühen
Garantie	Siehe beiliegende Garantieurkunde

Häufig gestellte Fragen - BFP280 Bort

Wie verdünne ich die Farbe richtig für die Sprühpistole BFP280?

Verwenden Sie den mitgelieferten Messbecher (Viskositätsbecher). Füllen Sie ihn mit Farbe und messen Sie die Auslaufzeit. Beispielsweise sollte eine Latexfarbe in 24-28 Sekunden auslaufen. Wenn es zu lange dauert, geben Sie nach und nach geeignetes Verdünnungsmittel hinzu und testen Sie erneut.

Warum sprüht meine Pistole nicht, obwohl der Motor läuft?

Mehrere mögliche Ursachen: Die Düse ist verstopft, der Filter ist verschmutzt oder der Saugschlauch befindet sich nicht in der Farbe. Reinigen Sie Düse und Filter mit Verdünnungsmittel und überprüfen Sie die Position des Schlauchs.

Was ist der ideale Abstand zwischen Düse und zu lackierender Oberfläche?

Halten Sie einen Abstand von 25 bis 30 cm zwischen Düse und Oberfläche ein. Halten Sie die Pistole parallel zur Oberfläche und führen Sie gleichmäßige Hin- und Herbewegungen aus.

Wie reinige ich die Pistole nach dem Gebrauch?

Trennen Sie das Gerät immer vom Netz. Entleeren Sie den Behälter, reinigen Sie ihn mit dem geeigneten Verdünnungsmittel und sprühen Sie dann Verdünnungsmittel, bis es sauber aus der Düse kommt. Reinigen Sie auch den Saugschlauch, den Filter und die Düse.

Was tun, wenn die Farbe eine Orangenhaut bildet?

Dies kann an einem falschen Lösungsmittel, einer zu dicken Farbe oder einem zu großen Abstand liegen. Verwenden Sie das richtige Lösungsmittel, verdünnen Sie die Farbe und bringen Sie die Pistole näher an die Oberfläche.

Kann ich brennbare Farben sprühen?

Nein, verwenden Sie diese Pistole niemals mit Farben oder Lösungsmitteln, deren Flammpunkt unter 32°C liegt. Sorgen Sie für ausreichende Belüftung und vermeiden Sie Flammen oder Rauchen während des Gebrauchs.

Wie stelle ich den Farbdurchfluss ein?

Verwenden Sie die Durchflussregelung an der Pistole (Markierung ② in der Anleitung). Drehen Sie sie, um den Fluss anzupassen: ein geringerer Durchfluss für kleine Flächen, ein stärkerer für große Flächen.

Welche Farbtypen kann ich verwenden?

Diese Pistole eignet sich für wasserbasierte und ölbasierte Farben, Lacke, Lasuren und Grundierungen, sofern sie auf die richtige Viskosität verdünnt sind. Vermeiden Sie strukturierte Beschichtungen oder dicke, nicht verdünnbare Farben.

Der Motor ist lauter als gewöhnlich, was tun?

Ein ungewöhnliches Geräusch kann darauf hinweisen, dass der Kolben durch eingetrocknete Farbe verklebt ist. Trennen Sie das Gerät vom Netz, bauen Sie den Kolben aus und reinigen Sie ihn mit Verdünnungsmittel. Stellen Sie auch sicher, dass die Durchflusseinstellung nicht zu hoch ist.

Wie vermeide ich Läufer auf der lackierten Oberfläche?

Tragen Sie dünne und gleichmäßige Schichten auf. Wenn der Durchfluss zu stark ist, reduzieren Sie ihn. Sprühen Sie nicht schräg, halten Sie die Pistole senkrecht zur Oberfläche. Zwei dünne Schichten sind besser als eine dicke Schicht.

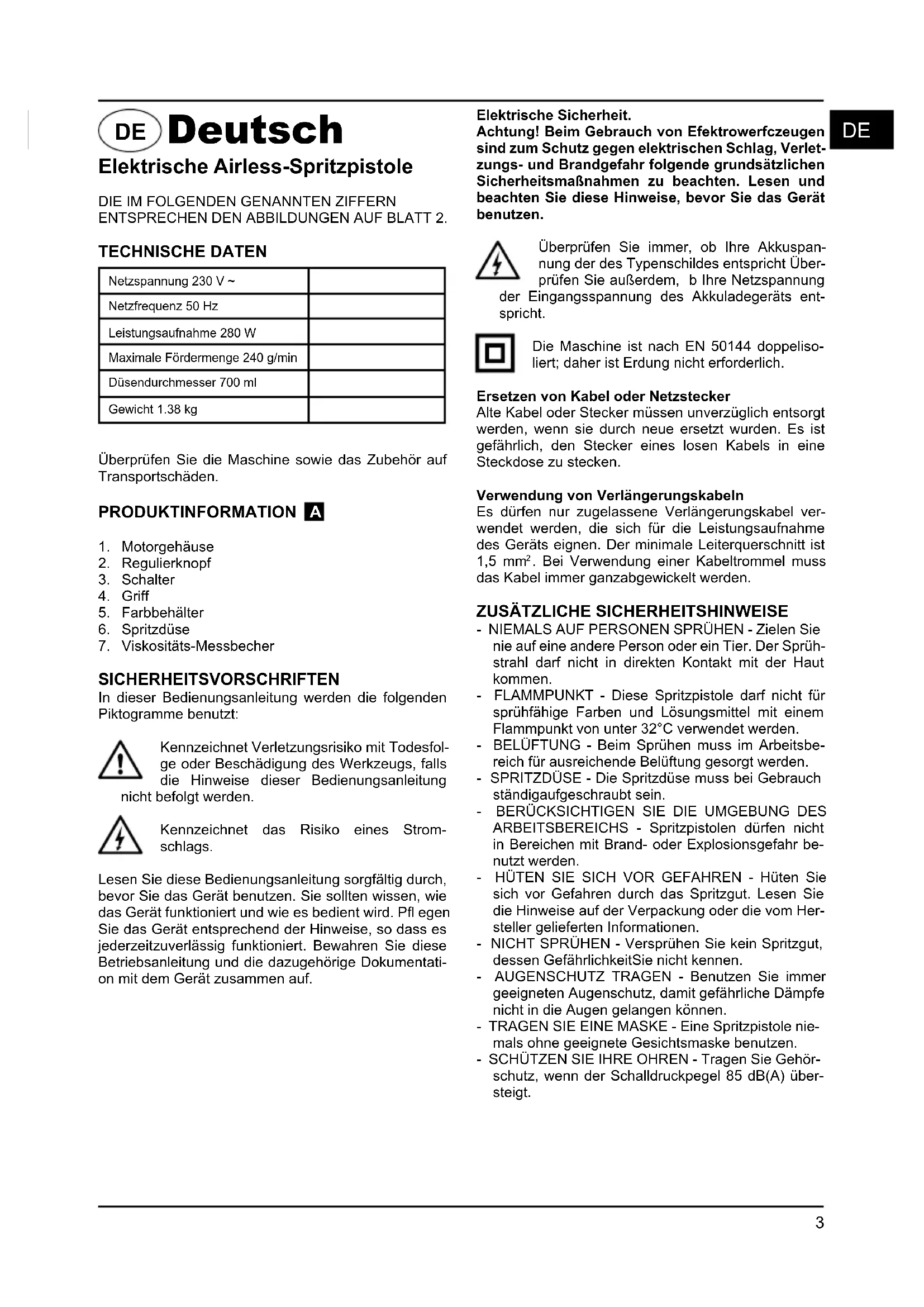

BEDIENUNGSANLEITUNG BFP280 Bort

Elektrische Airless-Spritzpistole

DIE IM FOLGENDEN GENANNTEN ZIFFERN ENTSPRECHEN DEN ABBILDUNGEN AUF BLATT 2.

TECHNISCHE DATEN

Netzspannung 230 V ~
Netzfrequenz 50 Hz
Leistungsaufnahme 280 W
Maximale Fördermenge 240 g/min
Dusendurchmesser 700 ml
Gewicht 1.38 kg

Überprüfen Sie die Maschine sowie das Zubehör auf Transportschäden.

1. Motorgehause
2. Regulierknopf
3. Schalter
4. Griff
5. Farbbehalter
6. Spritzduse
7. Viskositats-Messbecher

SICHERHEITSVORSCHRIFTEN

In dieser Bedienungsanleitung werden die folgenden Piktogramme benutzt:

Kennzeichnet Verletzungsrisiko mit Todesfolge oder Beschädigung des Werkzeugs, falls die Hinweise dieser Bedienungsanleitung befolgrt werden.

Kennzeichnet das Risiko eines Stromschlags.

Lesen SieThese Bedienungsanleitung sorgfaltig durch, bevor Sie das Gerat benutzen. Sie sollen wisen, wie das Gerat Funktioniert und wie es bedient wird. Pfl egen Sie das Gerat entsprechend der Hinweise, so dass es jederzeitzuverlssig Funktioniert.Bewahren Sie diese Betriebsanleitung und die dazugehorige Dokumentatio on mit dem Gerat zusammen auf.

Elektrische Sicherheit.

Achtung! Beim Gebrauch von Efektrowerfczeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

Überprüfen Sie immer, ob ihre Akkuspannung der des Typenschildes entspricht Überprüfen Sie außerdem, b ihre Netzspannung, Eingangsspannung des Akkuladegerats entt.

Die Maschine ist nach EN 50144 doppelisoliert; darauf ist Erdung nicht erforderlich.

Ersetzen von Kabel oder Netzstecker

Alte Kabel oder Stecker müssen unverzüglich entsorgt werden, wenn sie durch neue ersetzt wurden. Es ist gefährlich, den Stecker eines losen Kabels in eine Steckdose zu stecken.

Verwendung von Verlängerungskabeln

Es dürfen nur zugelassene Verlängerungskabel verwendet werden, die sich für die Leistungsaufnahme des Geräts eignen. Der minimale Leiterquerschnitt ist 1,5mm^2 . Bei Verwendung einer Kabeltrommel muss das Kabel immer ganzbgewickelt werden.

ZUSÄTZLICHE SICHERHEITSHINWEISE

• NIEMALS Auf PERSONen SPRUHEN - Zielen Sie nie auf eine andere Person oder ein Tier. Der Spruhstrahlarf nicht in direkten Kontakt mit der Haut kommt.
• FLAMMPUNKT - Diese Spritzpistole damit nicht für sprühfähige Farben und Lösungsmittel mit einem Flammpunkt von unter 32^ verwendet werden.
• BELÜFTUNG - Beim Sprühen muss im Arbeitsbereich für ausreichende Belüfung gesorgt werden.
• SPRITZDUSE - Die Spritzduse muss bei Gebrauch ständigaufgeschraubt sein.
  BERÜCKSICHTIGEN SIE DIE UMGEBUNG DES ARBEITSBEREICHs - Spritzpistolen)dürfen nicht in Bereichen mit Brand- oder Explosionsgefahrbenutzt werden.
• HUTEN SIE SICH VOR GEFAHREN - HUTEN Si esch vor Gefahren durch das Spritzgut. Lesen Sie die Hinweise auf der Verpackung oder die vom Hersteller gelieferten Informationen.
• NICT SPRUHEN - Versprufen Sie kein Spritzgut, dessen GefährlichkeitSie nicht kennen.
• AUGENSCHUTZ TRAGEN - Benutzen Sie immer geeigneten Augenschutz, damit gefährliche Dämpfe nicht in die Augen gelangen können.
• TRAGEN SIE EINE MASKE - Eine Spritzpistole niemals ohne geeignete Geschismasse benutzen.
• SCHÜTZEN SIE IHRE OHREN - Tragen Sie Gehörschutz, wenn der Schalldruckpegel 85 dB(A) übersteigt.

PFLEGEN SIE IHRE WERKZEUGE - Halten Sie Ihre Spritzpistole, den Farbbehalter und die Spritzdusen sauber. Die Reinigungarf nicht mit entzündlichen Flüssigkeiten mit einem Flammpunkt von unter 32^ erfolgen. Prufen Sie das Netzkabel regelmäß. Falls es schadhaft ist, lessen Sie es durch einen Fachmann ersetzen.
OFFENE FLAMMEN - Spruhen Sie niemals in der Nähe einer offenen Flamme oder der ZUndfl amme eines Geräts.
- RAUCHEN - Beim Spruhenarf nicht geraucht werden.
- VERDUNNUNG - Vor der Verwendung einer Farbe oder eines anderen Spritzguts sollenn Sie immer die Empfehlungen bzw. Hinweise des Herstellers bezüglich der Verdünning lessen.
- GERÄT AUSSTECKEN - Zum Füssen des Farbbehalters oder zur Reinigung muss das Gerät von der Steckdosegetrenntwerden.
- GERÄT AUSSCHALTEN, WENN NICHT GE-SPRUHT WIRD - Das Gerät sollte, auch über einen kürzeren Zeitraum, nie mit ganz geschlossenem Regulierknopf betrieben werden.

Wir übernehmen keine Verantwortung für Schäden durch die Verwendung ungeeigneter Substanzen, bzw. durch Farben, die nicht

ordnungsgemäß verdünnt wurden, noch für Gesundheitsschäden, die durch unzureichende Belüfung verursacht werden.

DIE SPRITZPISTOLE IN FOLGENDEN FALLEN SOFORT AUSSCHALTEN:

• Unterbrechung im Netzstecker oder im Netzkabel bzw. Beschädigung des Netzkabels.
  Schalter defect.
• Rauchentwicklung oder Geruch verbrannte Isolie-rung

BEDIENUNGSHINWEISE

VORBEREITUNG B

Verwenden Sie keine Strukturfarben für Wände oder Farbüberzüge, weil diese die Duse verstCPFen.

Um optimale Ergebnisse zu erzielen, ist es vor der Verwendung der Spritzpistole wichtig, die zu behandelnde Oberfl äche vorzubereiten und die Farbe bis zur richtigen Viskosität zu verdünnen. Die zu behandelnde Oberfl äche muss staub-, schmutz- und fettfrei sein. Oberfl ächen, die nicht besprüht werden sollen, mussen mit einem Klebeband guter Qualität abgedeckt werden. Die zu versprühende Farbe bzw. Flüssigkeit muss gründlich gemischt und frei von Klumpen oder anderen Partikeln sein. Mit ihrer Spritzpistole konnen zahlreiche Spritzgüter versprüht werden. Vordem Einkauf einer Farbe sollen denoch immer die Empfehlungen des Herstellers gelesen werden.

VERDUNNUNG

Ziehen Sie jegesmal den Netzstecker, bevör der Farbbehälter mit dem Spritzgut gefüllt wird.

Die meisten Farben werden streichfertig gefelert und müssen verdünnt werden, bevor sie versprüht werden konnen. Die Hinweise des Herstellers bezüglich der Farbverdūnnung zum Spritzen müssen befolgt werden. Der Viskositäts-Messbecher hilft bei der Bestimmung der wichtigen Viskosität der verwendeten Farbe. Dazu wird der Messbecher bis zum Rand mit Farbe gefüllt. Messen Sie die Zeit zur Entleerung des Bechers in die Farbdose. Unterstehende Tabelle zeigt die empfohlenen Zeiten fürverschiedene Stoffe.

Kunstharz- und Latexfarben 24-28	8 Sekunden
Farben auf Wasserbasis 20-25 Sckunden
Grundierfarben 24-28 Sekunden
Klarlacke 20-25 Sekunden
Ölfarben 18-22 Sekunden
Emailfarben	18-22 Sekunden
Aluminiumfarben	22-25 Sekunden
KFZ-Unterbodenschutz	25-35 Sekunden
Holzgrundierungen	28-35 Sekunden
Holzkonservierungen	Keine Verdünning erforderlich
Holzasuren	Keine Verdünning erforderlich

Dauert die Entleerung der Farbe länger als der empfohlene Zeitraum, so ist eine weitere Verdunn ung erforderlich. Dazu eine geringe Menge des geeigneten Verdunnungsmittels beimischen und den Viskositätstest anwenden, bis die richtige Dunnflüssigkeit erreicht ist. Einige spritzbare Stoffe enthalten Partikel und Klumpen. Derartige Stoffe sollen vor dem Befüllen des Farbbehalters gesiebt werden.

SPRÜHEN C

Füllen Sie den Farbbehälter mit der richtig verdünnten und gesiebten Farbe. Schließen Sie die Spritzpistole an die Netzspannung an. Zielen Sie mit der Spritzpiste auf ein Stück Abfallmaterial und betätigten Sie den Schalter, bis Farbe austritt.

SPRITZTECHNIKEN D

Um optimale Ergebnisse zu erzielen, muss die Spritz-pistole immer aufrecht und parallel zur Oberfläche gehalten werden.

Halten Sie einen Abstand zwischen Spritzduse und Oberfl äche von 25 - 30 cm ein und sprehen Sie damit gleichmäßig hin und her bzw. auf und ab. Sprufen Sie nicht in einem anderen Winkel zur Oberfl äche, weil die Farbe sonst an dieser herunterlauft. Eine sanfte und gleichmäßige Bewegung ist wichtig. Beim Besprühen großer Oberfl ächen sollte im Kreuzgang gespritzt werden (sieheAbbildung).

E

Die Spritzpistole niemals ein- oder ausschalten, während sie auf die zu besprühende Oberfläche gerichtet ist. Die Bewegung der Spritzpistole muss mit gleichmäßiger Geschwindigkeit erfolgen. Eine schnelle Bewegung ergibt eine)dünne Farbschicht, eine langsame Bewegung eine dicke Schicht. Es darf pro Durchgang jeweils nur eine Schicht aufgebracht werden. Falls eine weitere Schicht erforderlich ist, müssen die Empfehlungen des Farbenherstellers fur Trocknungszeiten eingehalten werden. Beim Besprühen kleiner Flächen sollen der Regulierknopf niedrig eingestellt werden. Dadurch wird zu hoher Farbverbrauch und zu dickes Auftragen vermieden. Vermeiden Sie beim Besprühen eines Objektssoweit wie möglich ein Einund Ausschalten, weil so zu viel oder zu weniger Farbe aufgebracht werden könnte. Neigen Sie die Spritzpiste um nicht mehr als 45^

REINIGUNG UND WARTUNG

Vor Reinigung der Spritzpistole oder des Farbbehalters unbedingt den Netzsteckerziehen.

Nach jedem Gebrauch muss die Spritzpistole unbedingt gründlich gereinigt werden. Falls dies unterlassen wird, führt dies fast unweigerlich zu Verstopfungen und beim nachsten Einsatz Funktioniert die Spritzpistole hochstwahrscheinlich nicht. Die Garantie umfasst nicht die Reinigung eines Sprühgerats, das vom Benutzer nicht gründlich gereinigt wurde.

Nach jedem Gebrauch müssen die folgenden Maßnahmen getroffen werden:

1. Im Farbbehälter verbleibende Farbe ausleeren.
2. Den Behälter gründlich mit dem verwendeten Verdūnner reinigen.
3. Etwas Verdünner in den Behälter gießen und mit der Spritzpistole versprühen, bis nur noch reiner Verdünner aus der Spritzdüse austritt.
4. Das Ansaugrohr und den Filter mit Verdünner reini-gen.
5. Korb und Duse reinigen und verbleibenden Schmutz bzw. Farbe entfernen.

Luftfi Iterreinigung F

• Luftfiterdeckel (A) abschrauben.
• Filterelement entfern und gründlich in Lösungs-mittel waschen.
• Filterelement und Luftfi Iterdeckel erneuern.
• Vergewissem Sie sich, dass der Filterdeckel rundherum dicht ist.

FEHLERSUCHE

Motor lauft, jedoch kein bzw. unregelmäßiges Spruhen.

1. VerschliSsenerSchwinganker Schwinganker ersetzen.
2. Ansaugrohr sitszt falsch Ansaugrohr richtig austrichten.
3. Ansaugrohrverstopf Mit Verdünner reinigen
4. Duse verstopf Duse reinigen.
5. Filter verstopf Mit Verdünner reinigen.
6. Regulierknopf muss richtig eingestellt werden Einstellen.

Schlechte Zerstaubung.

1. Fordermenge falsch eingestellt
   Einstellen.
2. Farbe zu dick Viskositat prufen.

Farbauftrag zu dick.

1. Spritzpistole verschmutzt oder nicht geschmiert, wodurch der Kolben im Zylinderfeststitz Spritzpistole zerlegen und mit Verdünner reinigen.
2. Zu viel Farbe

Regulierknopf im Uhrzeigersinn drehen, um die Fordermenge zu verringn.
Zwei dūnne Schichten sind better als eine dicke Schicht
3. Viskositätzuniedrig Viskosität prüfer

I. Spritzpistole verschmutzt oder nicht geschmiert, wodurch der Kolben im Zylinderfestsitzt Spritzpistole zerlegen und mit Verdünner reinigen.

Kein Spruhen, kein Laufgeräusch.

I. Kein elektrischer Strom Stromversorgung prufen.

Betriebsergebnisch abnormal.

1. Mangelhafte Einstellung der Fordermenge Neu einstellen.
2. Nicht genügend Farbe im Behälter, wodurch Luft angesaugt wird Farbe nachfüllen.
3. Falsche Verdunnung oder falscher Sitz des Ansaugrohrs
   Ansaugrohr und Viskosität prufen.

"Orangenhaut", übermäßige Vernebelung.

1. Verwendungeines ungeeigneten Lösungsmittels Richtiges Lösungsmittel verwenden.
2. Spritzpistole zuweit von der Oberfläche entfernt Spritzpistole naher an die Oberfläche halten.
3. Farbe zu dick Farbe verdünnen.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausfuhren müssen.

Die Maschinen von SBM Group sind entworfen, um während einerlangen Zeit problemlos und mit minimaler Wartung zu Funktionieren. Sie Verlangern die Lebensdauer, indem Sie die Maschine regelmäßig reinigen und fachgerecht behandeln.

Reinigen

Reinigen Sie das Maschinengehause regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz Entfernen Sie hartnackigen Schmutz mit einem weichen Tuch, angefeucht mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffeile.

Störungen

Wenden Sie sich in Störungsfällen, z.B. durch Verschleiß eines Teils, an ihren örtlichen SBM Group-Vertragshandler. Am Ende dieser Betriebsanleitung fänden Sie eine Zeich-nung der erhältlichen Ersatzteile.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in einer soliden Verpackung gefelfert. Die Verpackung besteht weltgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung.

Bringen Sie bei Ersatz die alten Maschinen zu ihren örtlichen SBM Group-Vertagshändler. Erwird sich um eine umweltfreundliche Verarbeitung ihrer alten Maschine bemühren.

GARANTIE

Lesen Sie die Garantiebedingungen auf der separat beigeführten Garantiekarte.

English

SPECIFICHE TECHNICHE.

TECHNISCHE SPECIFICATIONS

Elektrische verilgheit

De verstuiving is nicht goed.

1. De volume-instelling is nicht correct Instellen
2. Verf te dik Controller de viscositeit van de verf

Teveel verf

Undersg viskositeten.

SIFFRORNA I NEDANSTÄENDE TEXT MOTSVARARBILDERNAPÄSIDAN2.

TEKNISKA SPECIFICATIONER

DE KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, daß diese Produkte mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+ A1+A2, gemäß den Bestimmungen der Richtlinien 2006/42/EG, 2006/95/EG, 2004/108/EGC.

GERÄUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schalldruckpegel these Gerätes <82,87 dB(A) und der Schalleistungspegel <95,87 dB(A) (Standard- abweichung: 3 dB), und die Vibration <1,13 m/s² (Hand-Arm Methode).

DE HINWEISE ZUM UMWELTSCHUTZ

Alt-Elektrogeräte sind Wertstoffe, sie gehören dazu nicht in den Hausmüll!

Wir möchten Sie daher bitten, uns mit ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu Unterstützung und these Gerät bei den-falls vorhandeneingerichteten Rücknahmestellen abzugeben.
