Type de produit	Pistolet électrique à pulvérisation sans air comprimé
Marque	Bort
Modèle	BFP400
Tension	230 V ~
Fréquence	50 Hz
Puissance absorbée	400 W
Débit maximum de la buse	0 - 380 ml/min
Contenance du récipient	800 ml
Poids	1,13 kg
Double isolation	Oui, conforme EN50144
Type de buse	Buse à panier de pulvérisation
Réglage du débit	Oui, commande rotative
Distance de pulvérisation recommandée	25 - 30 cm
Matières pulvérisables	Peintures, vernis, lasures, primaires (vérifier viscosité)
Dilution nécessaire	Oui, utiliser la coupe de viscosité fournie
Protection de sécurité	Ne pas utiliser avec point éclair <32°C
Protection individuelle requise	Lunettes, masque, protections auditives si nécessaire
Niveau de pression sonore	< 87 dB(A)
Niveau de puissance sonore	< 98 dB(A)
Vibration	< 0,1 m/s² (méthode main-bras)
Entretien	Nettoyer après chaque utilisation avec diluant adapté
Pièces détachées disponibles	Tête rotative, buse, filtre, tuyau d'aspiration
Garantie	Voir certificat de garantie joint

FOIRE AUX QUESTIONS - BFP400 Bort

Comment diluer la peinture pour une pulvérisation optimale ?

Utilisez la coupe de viscosité fournie. Mesurez le temps d'écoulement : pour une peinture plastique/latex, il doit être de 24-28 secondes. Si le temps est trop long, ajoutez du diluant adapté et mélangez jusqu'à obtenir la bonne viscosité.

Que faire si le moteur bourdonne mais ne pulvérise pas ?

Vérifiez d'abord que le tuyau d'aspiration est correctement positionné et non obstrué. Nettoyez la buse et le filtre avec du diluant. Si le problème persiste, la tête rotative peut être usée et doit être remplacée.

Comment nettoyer le pistolet après utilisation ?

Débranchez l'appareil. Videz le récipient, nettoyez-le avec du diluant. Versez un peu de diluant dans le bol et pulvérisez jusqu'à ce que du diluant propre sorte. Nettoyez le tuyau d'aspiration, son filtre, la buse et le panier.

Quelles sont les précautions de sécurité à prendre ?

Portez toujours des lunettes de protection et un masque. Ne pulvérisez jamais près d'une flamme nue ou en fumant. Assurez une bonne ventilation. Ne visez pas des personnes ou des animaux. Débranchez l'appareil lors du remplissage ou du nettoyage.

Quelle est la distance idéale entre la buse et la surface ?

Maintenez la buse à 25-30 cm de la surface et gardez le pistolet parallèle à la surface pour éviter les coulures et assurer une couche uniforme.

Pourquoi la pulvérisation a-t-elle un aspect 'peau d'orange' ?

Cela peut venir d'un mauvais solvant, d'une distance trop grande, ou d'une peinture trop épaisse. Utilisez le solvant approprié, rapprochez le pistolet, ou diluez davantage la peinture.

Peut-on pulvériser des peintures sans dilution ?

Non, la plupart des peintures prêtes à l'emploi pour pinceau doivent être diluées. Utilisez la coupe de viscosité pour atteindre le temps d'écoulement recommandé. Certaines matières comme le conservateur de bois ne nécessitent pas de dilution.

Que faire si trop de peinture est projetée ?

Réglez la commande de débit dans le sens horaire pour réduire le débit. Appliquez deux couches minces plutôt qu'une seule épaisse. Vérifiez aussi la viscosité : si elle est trop basse, la peinture coule trop.

Comment entretenir le pistolet pour prolonger sa durée de vie ?

Nettoyez-le soigneusement après chaque utilisation. Vérifiez régulièrement que les fentes d'aération sont propres. Utilisez un chiffon doux et de l'eau savonneuse pour le carter, jamais de solvants agressifs. Stockez-le dans un endroit sec.

Où trouver des pièces détachées pour le BFP400 ?

Contactez votre distributeur SBM Group local. Les pièces comme la tête rotative, la buse, le filtre et le tuyau d'aspiration sont disponibles. Un dessin des pièces se trouve au dos du mode d'emploi.

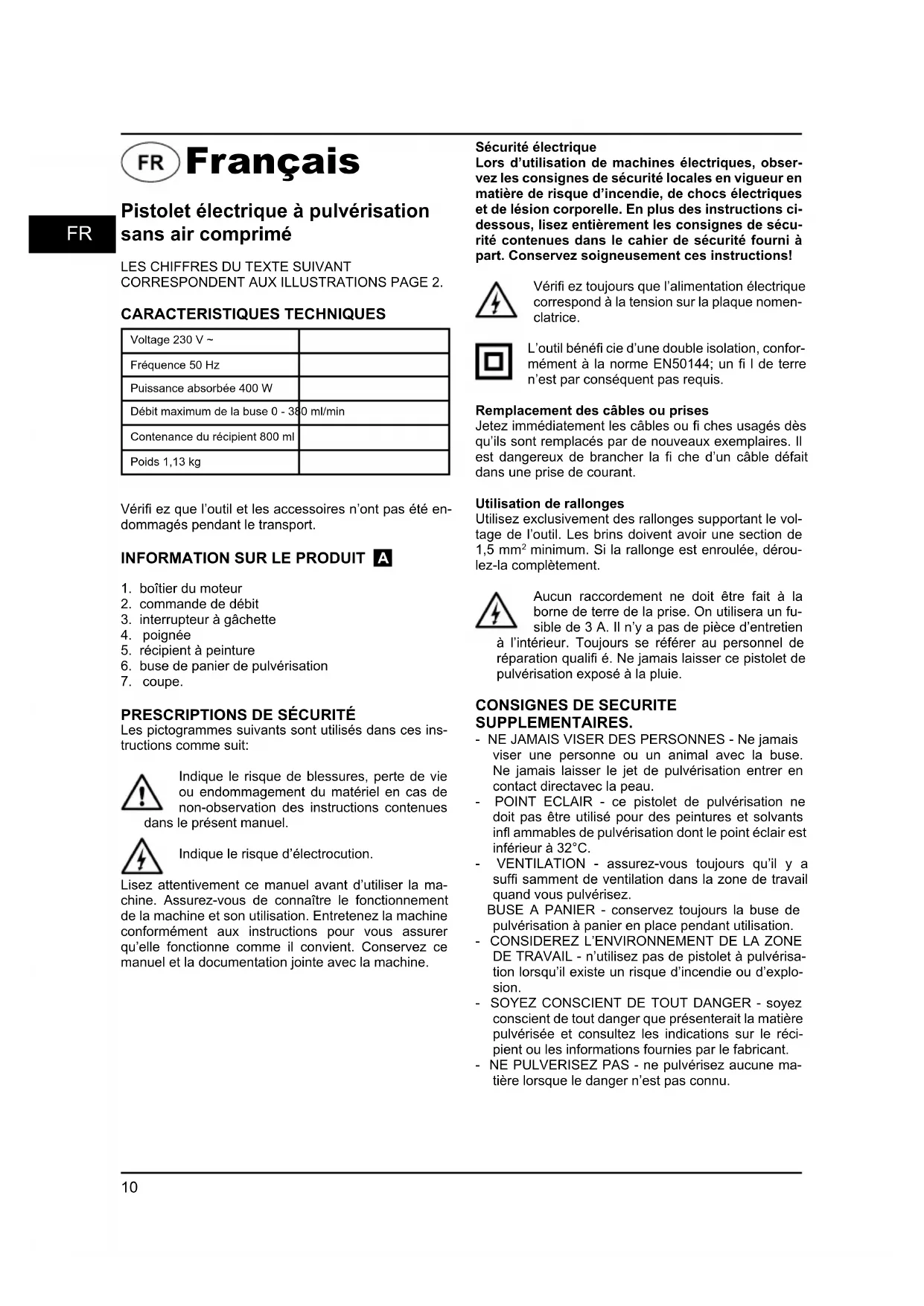

MODE D'EMPLOI BFP400 Bort

FR Mode d'emploi....10

Pistolet électrique à pulvérisation sans air comprimé

LES CHIFFRES DU TEXTE SUIVANT CORRESPONDENT AUX ILLUSTRATIONS PAGE 2.

CARACTERISTIQUES TECHNIQUES

Voltage 230 V ~
Fréquence 50 Hz
Puissance absorbée 400 W
Débit maximum de la buse 0 - 380 ml/min
Contenance du récipient 800 ml
Poids 1,13 kg

Vérifi ez que l'outil et les accessoires n'ont pas été endommagés pendant le transport.

1. boîtier du moteur
2. commande de débit
3. interrupteur à gâchette
4. poignée
5. récipient à peinture
6. buse de panier de pulvérisation
7. coupe.

PRESCRIPTIONS DE SÉCURITÉ

Les pictogrammes suivants sont utilisés dans ces instructions comme suit:

Indique le risque de blessures, perte de vie ou endommagement du matériel en cas de non-observation des instructions contenues le présent manuel.

Indique le risque d'électrocution.

Lisez attentivement ce manuel avant d'utiliser la machine. Assurez-vous de connaître le fonctionnement de la machine et son utilisation. Entretenez la machine conformément aux instructions pour vous assurer qu'elle fonctionne comme il convient. Conservez ce manuel et la documentation jointe avec la machine.

Sécurité électrique

Lors d'utilisation de machines électriques, observez les consignes de sécurité locales en vigueur en matière de risque d'incendie, de chocs électriques et de lésion corporelle. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité contenues dans le cahier de sécurité fourni à part. Conservez soigneusement ces instructions!

Vérifi ez toujours que l'alimentation électrique correspond à la tension sur la plaque nomenclatrice.

L'outil bénéfi cie d'une double isolation, conformément à la norme EN50144; un fi I de terre n'est par conséquent pas requis.

Remplacement des câbles ou prises

Jetez immédiatement les câbles ou fi ches usagés dès qu'ils sont remplacés par de nouveaux exemplaires. Il est dangereux de brancher la fi che d'un câble défait dans une prise de courant.

Utilisation de rallonges

Utilisez exclusivement des rallonges supportant le voltage de l'outil. Les brins doivent avoir une section de 1,5 mm ^2 minimum. Si la rallonge est enroulée, déroulez-la complètement.

Aucun raccordement ne doit être fait à la borne de terre de la prise. On utilisera un fusible de 3 A. Il n'y a pas de pièce d'entretien

à l'intérieur. Toujours se référer au personnel de réparation qualifié. Ne jamais laisser ce pistolet de pulvérisation exposé à la pluie.

CONSIGNES DE SECURITE SUPPLEMENTAIRES.

• NE JAMAIS VISER DES PERSONNES - Ne jamais viser une personne ou un animal avec la buse. Ne jamais laisser le jet de pulvérisation entrer en contact directavec la peau.
• POINT ECLAIR - ce pistolet de pulvérisation ne doit pas être utilisé pour des peintures et solvants infl ammables de pulvérisation dont le point éclair est inférieur à 32°C.
• VENTILATION - assurez-vous toujours qu'il y a suffi samment de ventilation dans la zone de travail quand vous pulvérisez.
  BUSE A PANIER - conservez toujours la buse de pulvérisation à panier en place pendant utilisation.
• CONSIDEREZ L'ENVIRONNEMENT DE LA ZONE DE TRAVAIL - n'utilisez pas de pistolet à pulvérisation lorsqu'il existe un risque d'incendie ou d'explosion.
• SOYEZ CONSCIENT DE TOUT DANGER - soyez conscient de tout danger que présenterait la matière pulvérisée et consultez les indications sur le récipient ou les informations fournies par le fabricant.

• NE PULVERISEZ PAS - ne pulvérisez aucune matière lorsque le danger n'est pas connu.

• UTILISEZ UNE PROTECTION POUR LES YEUX -Utilisez toujours la protection pour les yeux appropriée afi n d'écarter les vapeurs ou fumées dangereuses.

• PORTEZ UN MASQUE - n'utilisez jamais un pistolet de pulvérisation sans porter de masque.
• PROTEGEZ VOTRE AUDITION - portez des protections anti-bruit si le bruit de la pression dépasse 85 dB(A).
• ENTRETENEZ VOS OUTILS - gardez votre pistolet de pulvérisation, récipients de peintures et buses propres. Ne nettoyez pas avec des liquides infl ammables dont le point éclair est inférieur à 32°C Contrôlez périodiquement le câble d'alimentation secteur et s'il est endommagé, faites-le remplacer par une personne qualifiée.
• FLAMME NUE - ne pulvérisez jamais à proximité d'une fl amme nue ou de la veilleuse d'un appareil. CIGARETTE - ne jamais fumer pendant que vous pulvérisez.
• DILUTION - lisez toujours les recommandations ou instructions de dilution du fabricant pour la peinture avant d'utiliser la peinture ou autre matériau.
• DEBRANCHEZ L'ALIMENTATION SECTEUR -débranchez toujours l'alimentation secteur lorsque vous remplissez le récipient de peinture ou que vous nettoyez le pistolet.
• COUPEZ L'ALIMENTATION QUAND VOUS NE PULVERISEZ PAS - éviter de faire fonctionner l'appareil pendant n'importe quel laps de temps avec le bouton de débit entièrement fermé.

Nous ne saurions être tenus responsables des dommages éventuellement causés par l'utilisation de substances inappropriées ou de peintures qui n'ont pas été diluées correctement et de tout danger pour la santé qui proviendrait d'un manque d'aération.

COUPEZ IMMEDIATEMENT LE PISTOLET PULVERISATEUR:

• en cas d'interruption de la tension secteur ou d'endommagement de la prise ou du cordon.
• en cas d'interrupteur défecteux.
• en cas de fumée ou d'odeur d'isolement brûlé.

MODE D'EMPLOI PREPARATION B

Ne pas utiliser de peintures ou revêtements muraux textures car cela bouche la buse de pulvérisation.

Pour obtenir les meilleurs résultats, il est important que vous prépariez la surface à pulvériser et diluiez la peinture jusqu'à la viscosité correcte, avant d'utiliser votre pistolet pulvérisateur. Assurez-vous toujours que les surfaces à pulvériser sont propres et sans poussière ni saleté et graisse. Assurez-vous d'avoir masqué les zones à ne pas pulvériser, en utilisant un ruban à masquer de bonne qualité. La peinture ou fluide à pulvériser doit être bien mélangé, sans grumeaux ni autres particules. De nombreuses substances peuvent être pulvérisées avec votre pistolet, mais il faudra toujours vérifi er les recommandations du fabricant avant d'acheter votre peinture.

DILUTION

Ne jamais oublier de débrancher l'alimentation secteur avant de remplir le récipient de peinture de matière à pulvériser.

La plupart des peintures sont fournies prêtes à l'application par pinceau et doivent être diluées avant de convenir à la pulvérisation. Suivez les recommandations du fabricant pour la dilution de la peinture pour utilisation avec un pistolet. La coupe de mesure de viscosité vous aideraà déterminer la viscosité q ui convient pour là peinture que vous vous proposez d'utiliser. Pour déterminer la viscosité correcte, remplissez la coupe jusqu'au bord avec de la peinture. Mesurez le temps qu'il faut pour que la coupe se vide à nouveau dans la boîte. Le tableau ci-dessous indique les temps d'écoulement recommandés pour divers types de matériau.

Peinture plastique et latex 24-28	secondes
Peinture à base d'eau 20-25 secondes
Primaires 24-28 secondes
Vernis 20-25 secondes
Peintures à l'huile l8-22secondes
Peintures laques	18-22 secondes
Peintures aluminium	22-25 secondes
Sous-couche d'étanchéité auto	25-35 secondes
Etanchéifi cation du bois	28-35 secondes
Conservateurdu bois	pas de dilution
Teinture pour bois pas de dilution

Si la peinture met plus longtemps à s'écouler de la coupe que le temps recommandé, une dilution supplémentaire est encore nécessaire. Introduire et mélanger une petite quantité du diluant approprié et utiliser l'essai de viscosité jusqu'à obtention de l'épaisseur correcte. Certaines matières pulvérisables contiennent des particules et des grumeaux. Ces matériaux doivent être fi Itrés avant de

remplir le bol de peinture.

PULVERISATION

Remplir le bol de peinture avec la peinture correctement diluée et fi ltrée. Raccorder le pistolet à l'alimentation secteur. Orienter le pistolet sur une chute de matériau et appuyer sur la gâchette jusqu'à pulvérisation de la peinture. Ajuster la commande débit ② jusqu'à ce qu'on obtienne le débit requis de peinture pulvérisée.

TECHNIQUES DE PULVERISATION D

Pour obtenir les meilleurs résultats, gardez votre pistolet au même niveau et toujours parallèle à la surface. Gardez la buse à 25-30cm de la surface et pulvérisez de façon égale d'un côté à l'autre et de bas en haut. Ne pulvérisez pas à un angle car cela entraîne des coulures sur la surface. Faites passer le pistolet dans un mouvement de va et vient régulier. Pour les grandes surfaces, utilisez une forme de pulvérisation croisée comme indiqué ci-dessous.

E

Ne jamais démarrer ou arrêter le pulvérisateur pendant qu'on vise la surface à pulvériser. Contrôlez toujours la vitesse de mouvement du pistolet. Un mouvement rapide sur la surface donnera une couche mince et un mouvement lent donnera une couche épaisse. Appliquez une seule couche à la fois. Si une couche supplémentaire est nécessaire, assurez-vous d'observer le temps de séchage recommandé par le fabricant avant d'appliquer une seconde couche. Quand vous pulvérisez de petites surfaces, réglez la commande de débit sur un bas débit. Cela évitera d'utiliser trop de peinture ainsi qu'une pulvérisation excessive. Si possible, évitez d'arrêter et de démarrer pendant la pulvérisation d'un objet. Cela peut conduire à une application insuffisante ou excessive de la peinture. N'inclinez jamais le pistolet à plus de 45°.

NETTOYAGE ET MAINTENANCE

N'oubliez jamais de débrancher l'appareil de l'alimentation secteur avant de nettoyer le pistolet pulvérisateur ou le bol de peinture.

Il est essentiel de bien nettoyer le pistolet pulvérisateur après chaque utilisation. L'absence de nettoyage entraînera une obturation et l'appareil ne fonctionnera pas lorsque vous le réutiliserez. La garantie ne couvre pas le nettoyage d'un pulvérisateur qui n'a pas été bien nettoyé par l'utilisateur.

Après chaque utilisation, procédez comme suit:

1. vider toute matière restante du bol de peinture.
2. bien nettoyer le bol de peinture avec le diluant qui a été utilisé.
3. verser une certaine quantité de diluant dans le bol de peinture et pulvériser avec le pistolet jusqu'à ce que du diluant propre sorte de la buse.
4. bien nettoyer le tuyau d'aspiration de peinture et son fi ltre avec du diluant.
5. nettoyer le panier et la buse et déposer tout autre débris ou peinture restante.

DEPANNAGES

Le moteur bourdonne mais ne pulvérise pas ou donne une pulvérisation irrégulière.

1. Tête rotative usée

Remplacer la tête rotative

1. Tuyau d'aspiration pas dans la bonne position

Réajuster le tuyau d'aspiration

1. Tuyau d'aspiration obturé

Nettoyer avec du diluant

1. Buse obturée

Nettoyer la buse

1. Filtre obturé

Nettoyer avec du diluant

1. Le bouton de commande a besoin d'être réglé Régler

L'atomisation n'est pas bonne.

1. Le réglage de volume n'est pas correct Régler
2. Peinture trop épaisse

Vérifi er la viscosité de la peinture

Trop de peinture.

1. Le pistolet n'est pas propre ou pas lubrifié, et le piston reste donc bloqué dans le cylindre
   Démonter le pistolet et nettoyer au diluant.

2. Trop de peinture

Régler le débit dans le sens horaire pour réduire la pulvérisation.

Deux couches minces sont meilleures qu'une seule couche épaisse.

1. Viscosité trop basse

Vérifi er la viscosité.

Moteur plus bruyant que d'habitude.

1. Pulvérisateur pas propre ou pas lubrifi é, et le piston est donc collé dans le cylindre

Démonter le pistolet et nettoyer avec du diluant.

Pas de pulvérisation, pas de bruit.

1. Pas d'électricité

Vérifi er l'alimentation électrique.

Le bruit de fonctionnement est anormal.

1. Mauvais réglage du débit Réajuster.
2. Pas assez de peinture dans le bol et il y a donc aspiration d'air

Remplir de peinture.

1. Ne dilue pas comme il convient et la matière ne passe pas complètement dans le tuyau d'aspiration. Vérifi er le tuyau d'aspiration et le niveau de viscosité.

Aspect de "peau d'orange".

1. On n'utilise pas le bon solvant Utiliser le bon solvant
2. Le pistolet est trop loin de la surface Maintenir le pistolet plus prêt de l'objet
3. Peinture trop épaisse Diluer la peinture.

ENTRETIEN

Assurez-vous que la machine n'est pas sous tension si vous allez procéder à des travaux d'entretien dans son système mécanique.

Les machines de SBM Group ont été conçues pour fonctionner longtemps sans problème avec un minimum d'entretien. En nettoyant régulièrement et correctement la machine, vous contribuerez à une longue durée dévie de votre machine.

Nettoyage

Nettoyez régulièrement le carter au moyen d'un chiffon doux, de préférence à l'issue de chaque utilisation. Veillez à ce que les fentes d'aération soient indemnes de poussière et de saletés.

En présence de saleté tenace, employez un chiffon doux humecté d'eau savonneuse. Proscrivez l'emploi de solvants comme l'essence, l'alcool, l'ammoniaque etc. car ces substances attaquent les pièces en plastique.

Pannes

En cas de panne survenue par exemple à la suite de l'usure d'une pièce, contactez votre distributeur SBM Group local.

Au dos de ce mode d'emploi, vous trouverez un dessin des pièces avec les pièces dont vous pouvez renouveler la commande.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériau recyclable. Veuillez par conséquent destiner cet emballage au recyclage. Si vous allez changer de machines, apportez les machines usagées à votre distributeur SBM Group iocal qui se chargera de les traiter de la manière la plus écologique possible.

GARANTIE

Pour les conditions de garantie, lisez le certificat de garan tie jointe part.

ES

Español

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 55014-1:2006; 55014-2:1997+A1; 61000-3-2:2006; 61000-3-3:1995+A1+A2, conforme aux réglementations 2006/42/CEE, 2006/95/CEE, 2004/108/CEE.

BRUIT/VIBRATION Mesuré selon EN 50 144 le niveau de la pression sonore de cet outil est <87 dB(A) et le niveau de la puissance sonore <98 dB(A) (déviation standard: 3 dB), et la vibration <0,1 m/s² (méthode main-bras).

Tout appareil électrique usé est une matière recyclable et ne fait pas pas partie des ordures ménagères! Nous vous demandons de bien vouloir nous soutenir en contribuant activement au ménagement des ressources et à la protection de l'environnement en déposant cet appareil dans sites de collecte(si existants).
