BFP18A - Jet de peinture Bort - Notice d'utilisation et mode d'emploi gratuit

Marque	Bort
Modèle	BFP18A
Type de produit	Pistolet à peinture sans fil (jet de peinture)
Tension de la batterie	18 V
Capacité de la batterie	1,2 Ah
Débit maximum de la buse	300 ml/min
Contenance du réservoir	500 ml
Poids	1,9 kg
Niveau de pression sonore	74 dB(A)
Niveau de puissance sonore	85 dB(A)
Vibration (main-bras)	<1,81 m/s²
Alimentation	Sans fil, batterie 18 V
Matériaux pulvérisables	Peintures, vernis, lasures, sous-couches (consulter fabricant)
Distance de pulvérisation recommandée	25-30 cm
Réglage du débit	Commande rotative (sens horaire réduit, antihoraire augmente)
Angle de pulvérisation max	45° (ne pas incliner au-delà)
Protection nécessaire	Lunettes, masque, protections auditives si >85 dB(A), ventilation
Entretien courant	Nettoyage après chaque utilisation avec diluant adapté
Lubrification	Quelques gouttes d'huile légère sur les ouvertures du piston
Pièces détachées disponibles	Buse, valve, piston, ressort, tuyau d'aspiration, filtre
Garantie	Se référer au certificat de garantie joint
Normes de conformité	EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, directives CE

FOIRE AUX QUESTIONS - BFP18A Bort

Comment diluer la peinture pour le pistolet Bort BFP18A ?

La plupart des peintures doivent être diluées. Utilisez le gobelet de viscosité fourni : remplissez-le jusqu'au bord, mesurez le temps d'écoulement et comparez au tableau de la notice. Par exemple, pour une peinture plastique et latex, le temps doit être de 24 à 28 secondes. Ajoutez du diluant approprié si nécessaire.

Quelle est la distance idéale entre le pistolet et la surface ?

Maintenez la buse à 25-30 cm de la surface et gardez le pistolet parallèle à celle-ci pour une pulvérisation uniforme.

Comment nettoyer le pistolet après utilisation ?

Videz le réservoir, nettoyez-le avec du diluant, puis pulvérisez du diluant propre jusqu'à ce qu'il sorte clair. Nettoyez le tuyau d'aspiration, le filtre, la buse et le panier. Lubrifiez ensuite avec quelques gouttes d'huile légère.

Pourquoi le moteur bourdonne mais ne pulvérise pas ?

Cela peut venir d'une tête rotative usée (à remplacer), d'un tuyau d'aspiration mal positionné ou bouché, d'une buse ou d'un filtre obstrué. Nettoyez ou réajustez ces éléments.

Comment régler le débit de peinture ?

Tournez la commande de débit : dans le sens horaire (B) pour réduire le débit, antihoraire (A) pour l'augmenter. Ajustez jusqu'à obtenir une pulvérisation uniforme.

Quelles protections dois-je porter lors de la pulvérisation ?

Portez toujours des lunettes de protection, un masque adapté aux vapeurs, et si le bruit dépasse 85 dB(A), des protections auditives. Assurez-vous d'une ventilation suffisante.

Peut-on pulvériser toutes les peintures avec le BFP18A ?

Non, évitez les peintures ou revêtements muraux texturés qui bouchent la buse. Vérifiez les recommandations du fabricant de peinture quant à la dilution et la compatibilité pour pulvérisation.

Comment lubrifier le pistolet ?

Après nettoyage, retournez le pistolet et appliquez quelques gouttes d'huile légère aux deux ouvertures (F) pour lubrifier le piston et le cylindre.

Que faire en cas de bourrage ?

Démontez le pistolet : retirez le réservoir, séparez la buse, la valve, le piston et le ressort. Nettoyez le cylindre et toutes les pièces avec du solvant, puis lubrifiez et réassemblez.

Quels sont les temps de viscosité recommandés pour les différents types de peinture ?

Exemples : peinture plastique et latex : 24-28 s, peinture à base d'eau : 20-25 s, vernis : 20-25 s, peintures à l'huile : 18-22 s. Le tableau complet se trouve dans la notice.

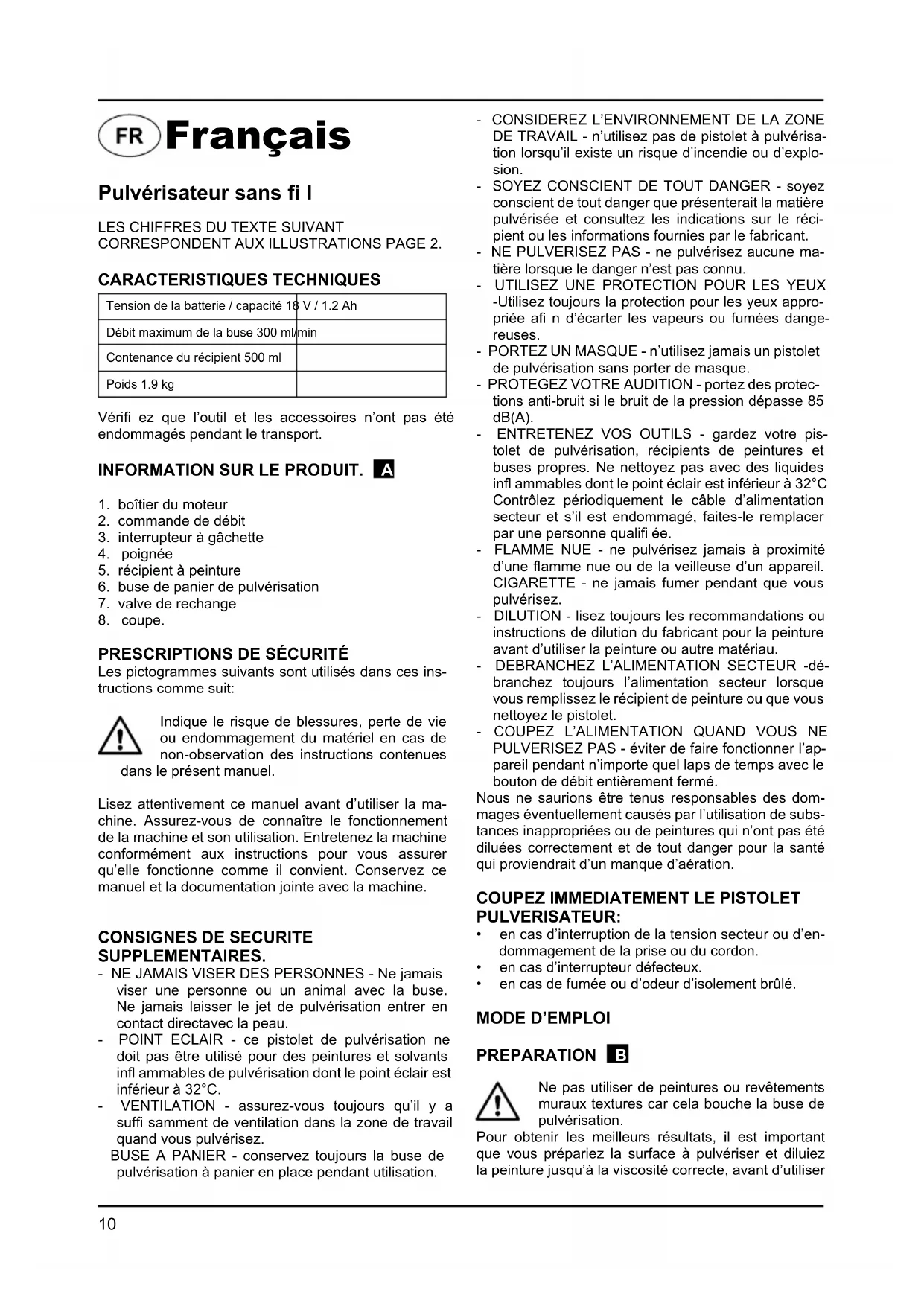

MODE D'EMPLOI BFP18A Bort

Pulvérisateur sans fi I

LES CHIFFRES DU TEXTE SUIVANT CORRESPONDENT AUX ILLUSTRATIONS PAGE 2.

CHARACTERISTIQUES TECHNIQUES

Tension de la batterie / capacité 18	V / 1.2 Ah
Débit maximum de la buse 300 ml/min
Contenance du réseau 500 ml
Poids 1.9 kg

Verifi ez que l'outil et les accessoires n'ont pas ete endommages pendant le transport.

1. boitier du moteur
2. commande de débit
3. interrupteur à gâchette
4. poignée
5. récipient à peinture
6. buse de panier de pulverisation
7. valve de rechange
8. coupe.

PRESCRIPTIONS DE SECURITÉ

Les pictogrammes suivants sont utilisés dans ces instructions comme suit:

Indique le risque de blessures, perte de vie ou endommagement du matériel en cas de non-observation des instructions contenues le present manuel.

Lisez attentivement ce manuel avant d'utiliser la machine. Assurez-vous de connaître le fonctionnement de la machine et son utilisation. Entretenez la machine conformément aux instructions pour vous assurer qu'elle fonctionne comme il convient. Conservez ce manuel et la documentation jointe avec la machine.

CONSIGNES DE SECURITE SUPPLEMENTaires.

• NE JAMAIS VISER DES PERSONNES - Ne jamais viser une personne ou un animal avec la buse.
• Ne jamais laisser le jet de pulverisation entre en contact directavec la peau.
• POINT ECLAIR - ce pistolet de pulverisation ne doit pas ettre utilise pour des peintures et solvants infl immables de pulverisation dont le point eclair est inférieur a 32^
• VENTILATION - assurez-vous toujours qu'il y a suffiSAMMENT de ventilation dans la zone de travail quand vous pulverisez.

BUSE A PANIER - conservez toujours la buse de pulverisation à panier en place pendant utilisation.

• CONSIDEREZ L'ENVIRONNEMENT DE LA ZONE DE TRAVAIL - n'utilise pas de pistolet à pulverisation lorsqu'il existe un risque d'incendie ou d'explosion.
• SOYEZ CONSCIENT DE TOUT DANGER - soyez conscient de tout danger que presentaient la matière pulverisée et consultez les indications sur le réseau ou les informations fournies par le fabricant.
• NE PULVERISEZ PAS - ne pulverisez aucune matière lorsqu'le danger n'est pas connu.
• UTILISEZ UNE PROTECTION POUR LES YEUX -Utilisez toujours la protection pour les yeux appropriée api n d'écarter les vapeurs ou fumées dangereuses.
• PORTEZ UN MASQUE - n'utilise jamais un pistolet de pulverisation sans porter de masque.
• PROTEGEZ VOTRE AUDITION - portez des protections anti-bruit si le bruit de la pression dépasse 85 dB(A).
• ENTRETENEZ VOS OUTILS - gardez votre pistolet de pulverisation, recipients de peintures et buses propres. Ne nettoyez pas avec des liquides inflammables dont le point eclair est inférieur à 32^ Contrôlez périodiquement le cable d'alimentation secteur et s'il est endommagé, faites-le replacer par une personne qualifiée.
• FLAMME NUE - ne pulverisez jamais à proximé d'une flâme nue ou de la veilleuse d'un apparéil. CIGARETTE - ne jamais fumer pendant que vous pulverisez.
• DILUTION - lisez toujours les recommendations ou instructions de dilution du fabricant pour la peinture avant d'utiliser la peinture ou autre matériel.
• DEBRANCHEZ L'ALIMENTATION SECTEUR -débranche toujours l'alimentation secteur lorsque vous replisssez le recipient de peinture ou que vous nettoyez le pistolet.
  COUPEZ L'ALIMENTATION QUAND VOUS NE PULVERISEZ PAS - éviter de faire fonctionner l'appareil pendant n'importe quel laps de temps avec le bouton de début entière fermé.

Nous ne saurions etre tenus responsables des dommages eventuellescauses par l'utilisation de substances inappropriées ou de peintures qui n'ont pas etediluéescorrectement etde tout danger pour la santé qui proviendrait d'un manque d'aération.

COUPEZ IMMEDIATEMENT LE PISTOLET PULVERISATEUR:

• en cas d'interruption de la tension secteur ou d'endommagement de la prise ou du cordon.
• en cas d'interrupteur défecteurs.
  en cas de fumée ou d'odeur d'isolement brûlé.

MODE D'EMPLOI

PREPARATION

Ne pas utiliser de peintures ou revêtements muraux textures car cela bouche la buse de pulverisation.

Pour obtenir lesassageurs résultats, il est important que vous prépariez la surface a pulveriser et diluiez la peinture jusqu'à la viscosité correcte, avant d'utiliser

votre pistolet pulverisateur. Assurez-vous toujours que les surfaces à pulveriser sont propres et sans poussière ni saleté etGRAisse.Assurez-vous d'avoir masqué les zones à ne pas pulveriser, en utilisant un ruban à masquer de bonne qualite. La peinture ou fluide à pulveriser doit être bien melange, sans grumeaux ni autres particules.De nombreuses substances peuvent être pulverisées avec votre pistolet, mais il faudra tous jours vérifi er les recommendations du fabricant avant d'acheter votre peinture.

DILUTION

Ne jamais oublier de débrancher l'alimentation secteur avant de replir le recipient de peinture de matière à pulveriser.

La plupart des peintures sont fournies prêtes à l'application par pinceau et doivent être diluées avant de convenir à la pulverisation. Suivez les commandations du fabricant pour la dilution de la peinture pour utilisefaction avec un pistonlet. La coupe de mesure de viscosité vous aidera à déterminer la viscosité q ui convient pour la peinture que vous vous proposez d'utiliser. Pour déterminer la viscosité correcte, replissez la coupe jusqu'au bord avec de la peinture. Mesurez le temps qu'il faut pour que la coupe se vide à nouveau dans la boîte. Le tableau ci-dessous indique les temps d'écoulement recommends pour divers types de matériel.

Peinture plastique et latex 24-28	seconds
Peinture à base d'eau 20-25 secondes
Primalères 24-28 secondes
Vernis 20-25 secondes
Peintures à l'huile I8-22secondes
Peintures laques 18-22 secondes
Peintures aluminium 22-25 secondes
Sous-couche d'étanchéité auto 25-35 secondes
Etanchéifi cation du bois 28-35 secondes
Conservateurdu bois pas de dilution
Teinture pour bois pas de dilution

Si la peinture met plus longtemps à s'écouler de la coupe que le temps recommendé, une dilution supplémentaire est encore nécessaire. Introduire et melanger une petite quantité du diluant approprié et utiliser l'essay de viscosité jusqu'à obtention de l'épaisseur correcte. Certaines matières pulverisables contiennent des particules et des grumeaux. Ces matériaux doivent être fi Itrés avant de replir le bol de peinture.

PULVERISATION

Remplir le bol de peinture avec la peinture correctement diluée et fi Itrée. Raccorder le pistolet à l'alimentation secteur. Orienter le pistolet sur une chute de matériel et appuyer sur la gachette jusqu'à pulverisation de la peinture. Ajuster la commande débit ② jusqu'à ce qu'on obtienne le débit requis de peinture pulverisée. Tourner la commande dans le sens horaire (B) pour réduire le débit et anti-horaire (A) pour augmenter le débit. Le réglage du débit infl uencera la forme de pulverisation. Une forme de pulverisation inégale concentrera la peinture au centre du jet et donna sera une fi nition tachée. Une bonne forme de pulverisation donna sera une distribution de peinture égale surtoute lasurface peinte.

TECHNIQUES DE PULVERISATION

Pour obtenir lesailleurs résultats, gardez votre pistolet au même niveau et toujours parallèle à la surface. Gardez la buse à 25-30cm de la surface et pulverisez de façon égale d'un côte à l'autre et de bas en haut. Ne pulverisez pas à un angle car cela entraine des couleurs sur la surface. Faites passer le pistolet dans un mouvement de va et vient régulier. Pour les grandes surfaces, utilisez une forme de pulverisation croisée comme indiqué ci-dessous.

E

Ne jamais démarrer ou arrête le pulverisateur pendant qu'on vise la surface à pulveriser. Contrôlez toujours la vitesse de mouvement du pistolet. Un mouvement rapide sur la surface donnera une couche mince et un mouvement lent donnera une couche épaisse. Appliqué une seule couche à la fois. Si une couche supplémentaire est nécessaire, assurez-vous d'observer le temps de sechage commandé par le fabricant avant d'appliquer une seconde couche. Quand vous pulverisez de petites surfaces, réglez la commande de début sur un bas début. Cela évitera d'utiliser trop de peinture ainsi qu'une pulverisation excessive. Si possible, éviitez d'arrête et de démarrer pendant la pulverisation d'un object. Cela peut conduire à une application insuffisante ou excessive de la peinture. N'inclinez jamais le pistolet à plus de 45^ .

NETTOYAGE ET MAINTENANCE F

Il est essentiel de bien nettoyer le pistolet pulverisateur après chaque utilisation. L'absence de nettoyage entraînera une obturation et l'appareil ne fonctionnera pas lorsque vous le réutiliserez. La garantie ne couvre pas le nettoyage d'un pulverisateur qui n'a pas été bien nettoyé par l'utilisateur.

Après chaque utilisation, procédez comme suit:

1. vider toute matière restante du bol de peinture.
2. bien nettoyer le bol de peinture avec le diluant qui a ete utilise.

3. verser une certaine quantite de diluant dans le bol de peinture et pulveriser avec le pistolot jusqu'à ce que du diluant propre sorte de la buse.

4. bien nettoyer le tuyau d'aspiration de peinture et son fi Itre avec du diluant.

5. nettoyer le panier et la buse et déposer tout autre débris ou peinture restante.
6. returner le pistolet de pulverisation et appliquer quelques gouttes d'huile legere aux deux ouvertures (F). Cela lubrifi erae the piston et le cylindre.

Si vous pulvérisateur a besoin d'être encore intérieurement nettoyé, il peut s'avérer nécessaire de le démonter entièrement. Dans ce cas, procédéur comme suit:

1. retirer le bol de peinture, detacher le tuyau d'aspiration et le fi litre.
2. séparer la buse (H), la valve (J), le piston (K) et le ressort (L).
3. nettoyer le cylindre (M) et toutes les pièces soignexeumentavec du solvant.
4. appliquer quelques gouttes d'huile légère au piston, au ressort et au cylindre.
5. ré-assembler le pistolet.

DEPANNAGES

Le moteur bourdonne mais ne pulverise pas ou donne une pulverisation irrégulière.

1. Tete rotative usee
   Remplacer la tete rotative
2. Tuyau d'aspiration pas dans la bonne position Reajuster le tuyau d'aspiration
3. Tuyau d'aspiration obturé
   Nettoyer avec du diluant
4. Buse obturée
   Nettoyer la b
5. Filtre obturé
   Nettoyer avec du diluant
6. Le bouton de commande a besoin d'être régle Régler

L'atomisation n'est pas bonne.

1. Le réglage de volume n'est pas correct Régler
2. Peinture trop épaissé
   Vérifi er la viscosité de la peinture

Trop de peinture.

1. Le pistolet n'est pas propre ou pas lubrifié, et le piston reste donc bloqué dans le cylindre Démonter le pistolet et nettoyer au diluant.
2. Trop de peinture

Régler le début dans le sens horsaire pour réduire la pulverisation.

Deux couches minces sont importantes qu'une seule couche épaisse.

1. Viscosité trop basse
   Vérifi er la viscosité.

Moteur plus bruyant que d'habitude.

1. Pulpérisateur pas propre ou pas lubrifié, et le piston est donc collé dans le cylindre

Démonter le pistolet et nettoyer avec du diluant.

Pas de pulverisation, pas de bruit.

1. Pas d'électricité

Verifi er l'alimentation electrique.

Le bruit de fonctionnement est anormal.

1. Mauvais réglage du début Réajuster.
2. Pas assez de peinture dans le bol et il y a donc aspiration d'air Remplir de peinture.
3. Ne dilue pas comme il convient et la matière ne passse pas complètement dans le tuyau d'aspiration.
   Vérifi er le tuyau d'aspiration et le niveau de viscosité.

Aspect de "peau d'orange".

1. On n'utilise pas le bon solvant Utiliser le bon solvant
2. Le pistolet est trop loin de la surface Maintenir le pistolet plus pret de l'objet
3. Peinture trop épaisse Diluer la peinture.

ENTRETIEN

Assurez-vous que la machine n'est pas sous tension si vous allez proceder à des travaux d'entretien dans son système mécanique.

Les machines de SBM Group ont ete conques pour fonctionner longtemps sans probleme avec un minimum d'entretien. En nettoyant regulierement et correctement la machine, vous contribuerez a une longue durée devie de votre machine.

Nettoyage

Nettoyez régulierement le carter au moyen d'un chiffon doux, de préférence à l'issue de chaque utilisation. Veillez à ce que les fentes d'aération soient indemnes de poussière et de saletés.

En présence de saleté tenace, employez un chiffon doux humecté d'eau savonneuse. Proscrivez l'emploi de solvants comme l'essence, l'alcool, l'ammoniaque etc. car ces substances attaquent les pieces en plastique.

Pannes

En cas de panne survenue par exemple à la suite de l'usure d'une piece, contactez votre distributeur SBM Group local.

Au dos de ce mode d'emploi, vous trouvrez un dessin des pieces avec les pieces dont vous pouvez renouveler la commande.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable.

Veuillez par conséquent destiner cet emballage au recyclage. Si vous allez changer de machines, apportez les machines usagées à votre distributeur SBM Group iocal qui sechargera de les traiter de la manière la plus écologique possible.

GARANTIE

Pour les conditions de garantie, lisez le certificat de garan tie jointe part.
