| Produkttype | Boremaskine/skruetrekker med ledning |
| Merke | Bort |
| Modell | BSM250 |
| Strømforsyning | Nett (med tilkoblingskabel) |
| Nominell spenning | 230 V ~ 240 V (kompatibel med 220 V) |
| Frekvens | 50/60 Hz (vanlig estimat) |
| Effektforbruk | 650 W (estimat) |
| Tomgangshastighet | 0 - 3000 o/min (estimat) |
| Borekapasitet (tre) | 30 mm (estimat) |
| Borekapasitet (metall) | 13 mm (estimat) |
| Chuck-type | Selvspennende chuck |
| Maksimalt dreiemoment | 30 Nm (estimat) |
| Lydtrykknivå | < 77 dB(A) |
| Lydeffektnivå | < 88 dB(A) |
| Vibrasjon (hånd-arm) | < 2,29 m/s² |
| Dobbel isolasjon | Ja, i henhold til EN60745 |
| Vekt | 1,5 kg (estimat) |
| Mål (L x B x H) | 30 x 20 x 8 cm (estimat) |
| Kabellengde | 2 m (estimat) |
| Materiale i huset | Forsterket plast |
| Hovedfunksjoner | Boring (tre, metall, keramikk, plast), skruing, skruing/løsning med revers |
| Hastighetsjustering | Elektronisk variator med myk start |
| Rotasjonsretningsvalg | Ja, via bryter |
| Dreiemomentjustering | Dreiemomentring fra 1 til 8 + borestilling |
| Vedlikehold | Rengjør med en myk, fuktig klut, ingen løsemidler, ingen ekstra smøring |
| Reparerbarhet | La fagperson reparere med originale SBM Group-deler |
| Garanti | Ikke spesifisert (kontakt SBM Group) |
Ofte stilte spørsmål - BSM250 Bort
Brukerspørsmål om BSM250 Bort
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Boremaskin i PDF-format gratis! Finn veiledningen din BSM250 - Bort og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. BSM250 av merket Bort.

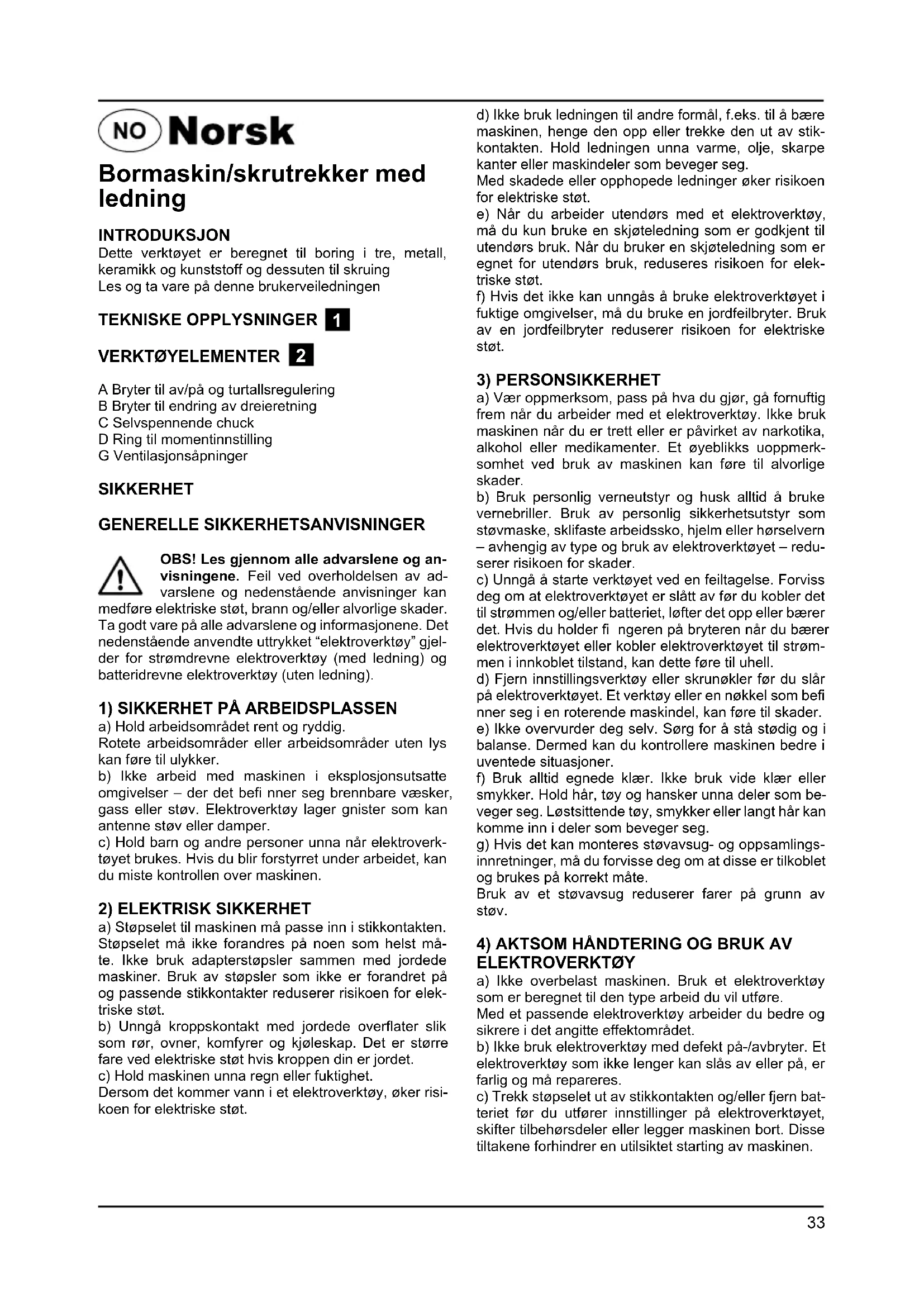

BRUKSANVISNING BSM250 Bort
Dermed sikres størst mulig maskinsikkerhed.
SIKKERHEDSINSTRUKSER FOR BORE-/SKRUEMASKINE
Dette verktøyet er beregnet til boring i tre, metall, keramikk og kunststoff og dessuten til skruing Les og ta vare på denne brukerveiledningen
TEKNISKE OPPLYSNINGER 1
VERKT∅YELEMENTER 2
A Bryter til av/på og turtallsregulering
B Bryter til endring av dreieretning
C Selvspennende chuck
D Ring til momentinnstilling
G Ventilasjonsåpninger
SIKKERHET
GENERELLE SIKKERHETSANVISNINGER
OBS! Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).
Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med maskinen i eksplosjonsutsatte omgivelser – der det befi nner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer unna när elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over maskinen.
2) ELEKTRISK SIKKERHET
a) Støpselet til maskinen må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold maskinen unna regn eller fuktighet.
Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
d) Ikke bruk ledningen til andre formål, f.eks. til å bære maskinen, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg.
Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.
3) PERSONSIKKERHET
a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk maskinen när du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av maskinen kan føre til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reducerer risikoen for skader.
c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befi nner seg i en roterende maskindel, kan føre til skader.
e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere maskinen bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
g) Hvis det kan monteres støvavsug- og oppsamlings-innretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte.
Bruk av et støvavsug reduserer farer på grunn av støv.
4) AKTSOM HÄNDTERING OG BRUK AV ELEKTROVERKTÖY
b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av maskinen.
d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av maskinen. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på maskinens funksjon. La skadede deler repareres før maskinen brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres.
Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
5) SERVICE
a) Maskinen din skal alltid kun repareres av kvalifi sert fagpersonale og kun med originale reservedeler. Slik opprettholdes maskinens sikkerhet.
SIKKERHETSANVISNINGER FOR DRILL/ SKRUTREKKER
- Ungå skade p.g.a. skruer, spiker eller andre elementer i arbeidsstykket; fjernes før man starter jobben
- Sjekk alltid at tilført spenningen er den samme som oppgitt på verktøyets merkeplate (verktøy som er betegnet med 230V eller 240V kan også tilkoples 220V)
- Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangs-turtall
- Verktøyet må ikke brukes av personer under 16 år
- Bruk helt utrullet og sikker skjøteledning med en kapasitet på 16 A
- Hold alltid kabelen borte fra bevegelige deler på verktøyet
- Hvis boret plutselig skulle blokkere (førende til en rykkagtig farlig reaksjon), slå øyeblikkelig av bryteren
- I tilfelle en elektrisk eller mekanisk svikt, skal verk-tøyet med en gang slåes av og støpslet trekkes ut
- Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hånd)
- Ta kun tak i elektroverktøyet på de isolerte gripe-fl atene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen (kontakt med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt)
- Bruk egnede detektorer til å fi nne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket (kontakt med elektriske ledninger kan medføre brann og elektrisk støt; skader på en gassledning kan føre til eksplosjon; inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt)
- Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)
- Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig
- Visse typer støv er klassifi sert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoffer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig
- Følg de nasjonale krav, når det gjelder støv for de materialer du ønsker å arbeide med
- Når du setter bort verktøyet må bryteren slåes av, bevegelige deler må være helt stoppet
- Ta alltid ut kontakten før du forandrer innstillinger på sagen eller skifter tilbehør
BRUK
• Av/på ③④
• Turtallsregulering for myk-start ⑤
• Endring av dreieretning ⑥
- hvis ikke retningshendelen er riktig satt i venstre/høyre posisjon, sperres bryteren A
- sett bit så dybt som mulig inn i chucken
! bruk aldri bit med skadet tange
• Momentinnstilling ⑧
- kraft vil øke dersom clutch-ringen D føres fra 1-8; den stilling E vil låse clutchen og muliggjøre høy efekt i boring og skruing
- ved skruing, prøv først med stilling 1 og øk inntil den ønskede dybde er nådd
- Grep og styring av verktøyet 0
! under arbeid, hold verktøyet alltid i grått(gråe) grepsområde(r)
- hold ventilasjonsåpningen G utildekket
- ikke utøv for meget press på verktøyet; la verktøyet gjøre jobben for deg
BRUKER TIPS
- Ved boring i jernholdige metaller
- bor først et lite hull, när et stort hull er krevet
- smør boret av og til med olje
- Ved skruing ute ved materialkanten er det en fordel å forbore for a ongå at materialet sprekker
- For at du skal ha full nytte av verktøyet er det nødvendig med et svakt press mot skruen, spesielt ved utskruing
- Som skrutrekker ved anvendelse i hardt tre anbefaler vi å bore et styrehull først
Sørg for at maskinen er spenningsløs når det skal utføres vedlikeholdsarbeid på de mekaniske delene.
Maskinene fra SBM Group er konstruert slik at de kan fungere uten problemer med et minimum av vedlikehold. Hvis maskinen rengjøres regelmessig og behandles på riktig måte, bidrar dette til å gi maskinen en lang levetid.
Rengjør maskinhuset regelmessig med en myk klut, helst etter hver bruk. Sørg for at ventilasjonsåpningene er fri
for støv og skitt.
Hardnakket skitt fjernes med en myk klut som er fuktet med såpevann. Bruk ikke løsemidler som bensin, alkohol, ammoniakk o.kl. Slike stoffer skader kunststoffdelene.
For å unngå transportskader leveres maskinen i solid emballasje. Emballasjen er i den grad dette er mulig fremstilt av resirkulerbart materiale. Benytt derfor anledningen til å resirkulere emballasjen. Lever gamle maskiner som blir byttet ut til den lokale SBM Groupforhandleren. Maskinen blir da behandlet på en miljøvennlig måte.
FI Suomi
ST∅Y/VIBRASJON Målt ifølge EN 60745 er lydtrykk-nivået av dette verktøyet <77 dB(A) og lydstyrkenivået <88 dB(A) (standard deviasjon: 3 dB), og vibrasjonsni-vået <2,29 m/s² (hånd-arm metode).
FI TODISTUS STANDARDINMUKAISUUDESTACE
Kast aldri elektroverktøy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land). I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.
