GEBRUIKSAANWIJZING Fatmax FMHT77586 STANLEY

• Laser-informatie
  Veiligkeit van de gebruiker
  Veiligheid van de accu
• Batterijen van het type AAplaatsen
• Het montageblok gebruiken
• De laser inschakelen
  Nauwkeurigheid van de laser controeren
• De laser gebruiken
• Onderhoud
  Oplossen van problemen
  Service en reparations
• Specifications

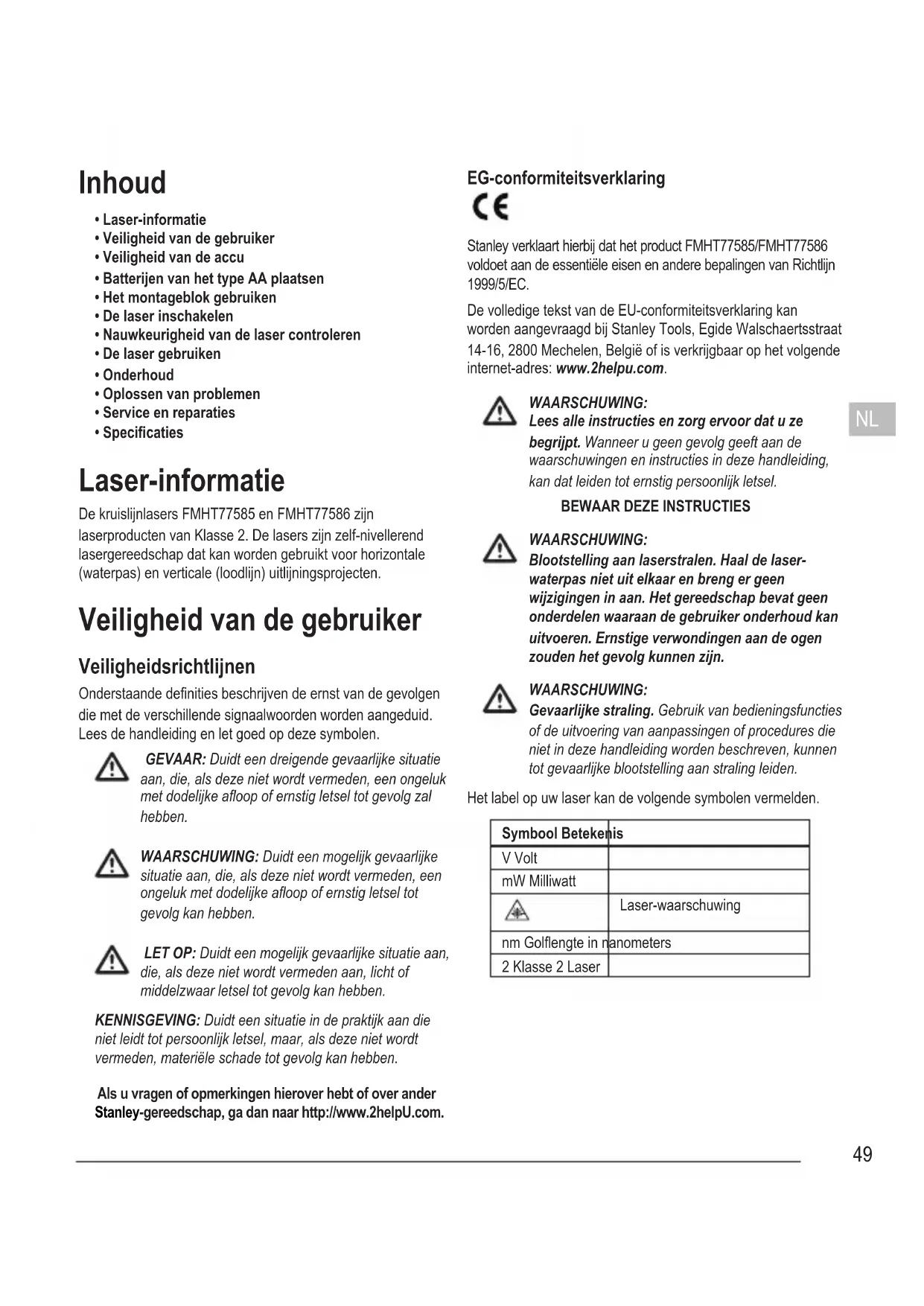

Laser-informatie

De kruislijnlasers FMHT77585 en FMHT77586 zijn laserproducten van Klasse 2. De lasers zijn zich-nivellerend lasergereedschap dat kan worden gebruikt voor horizontale (waterpas) en verticale (loodlijn) uittlijningsprojecten.

Veiligkeit van de gebruiker

Veiligheidsrichtlijnen

Onderstaande definities beschrijven de ernst van de gevolgen die met de verschillende signalloanorden worden aangeduid. Lees de handleiding en let goed op deze symbolen.

GEVAAR: Duidt een dreigende gevaarlijke situatie aan, die, als deze Niet wordt vermeden, een ongeluk met dodelijke afloop of ernstig letsel tot gevolg za hebben.

WAARSCHUWING: Duidt een möglichke gevaarlijke situatie aan, die, als deze nicht worden vermeden, een ongeluk met dodelijk afloop of ernstig letsel tot gevolg kan hebben.

LET OP: Duidt een möglichke gevaarlijke situatie aan die, als deze nicht worden vermeden aan,licht of middelzwaar letsel tot gevolg kan hebben.

KENNISGEVING: Duidt een situatie in de praktijk aan die Niet leidt tot persoonlijk letsel, maar, als deze nicht worden vermeden, materièle schade tot gevolg kan hebben.

Als u vragen of opmerkingen hierover hebt of over ander Stanley-gereedschap, ga dan maar http://www.2helpU.com.

EG-conformiteitsverklaring

Stanley verkaart hierbij dat het product FMHT77585/FMHT77586 voldoet aan de essentiele eisen en andere bepalingen van Richtlij 1999/5/EC.

De volledige tekst van de EU-conformiteitsverklaring kan worden aangevraagd bij Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgie of is verkrijgbaar op het volgende internet-adres: www.2helpu.com.

WAARSCHUWING:

Lees alle instructies en zorg ervoor dat u ze begrijpt. Wanner u geen gevolg geeft aan de waarschuwingen en instructies in deze handleiding, kan dat leiden tot ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Blootstelling aan laserstralen. Haal de laserwaterpas Niet uit elkaar en breng er geen wijzigingen in aan. Het gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kanuitvoeren. Ernstige verwondingen aan de ogen zouden het gevolg können zich.

WAARSCHUWING:

Gevaarlijke straling. Gebruik van bedieningsfuncties of de uitvoering van aanpassingen of procedures die Niet in deze handleiding worden beschreiben,+kunnen tot gevaarlijke blootstelling aan straling leiden.

Het label op uw laser kan de volgende symbolen vermelden.

Symbool Betekenis
V Volt
mW Milliwatt
4A	Laser-waarschuwing
nm Golfänge in nanometers
2 Klasse 2 Laser

Waarschuwingslabels

Voor uw gemak en veiligheid worden de volgende labels op de laser vermeldt.

WAARSCHUWING: De gebruiker moet de instructiehandleiding lezen zodat het risico van letsel worden beperkt.

WAARSCHUWING: LASER-STRALING. KIKK NIET IN DE STRAAL. Klasse 2 Laser-product.

• Indien de apparatuur worden gebruikt op een wijze die nicht door de fabrikant is aangegeven, kan de bescherming van de apparatuur worden aangetast.
• Werk nicht met de laser in explosieve omgevingen, zoals in de aanwezigheid van brandbare vloeistoffen en gassen of brandaar stof. Dit gereedschap kan vonken genereren die het stof of de dampen nutzen doen ontbranden.
  Berg laser-gereedschap dat u Niet gebruikt op buiten bereik van kinderen en andere personen die er nicht mee kurenwerken.Lasers zich gevaarlijk in de handen van onervaren gebruikers.
• Onderhoud aan het gereedschap MOET worden uitgevoerd door gekwalificeerde reparatiemonteurs. Wanner service of onderhoud wordt uitgevoerd door nicht gekwalificeerd personeel kan dat letsel tot gevolg hebben. Zoek het Stanley-servicecentrum bij u in de buurt, ga waar http://www.2helpU.com.
• Kijk Niet met behulp van optisch gereedschap, zoals een telescoop waar de laserstraal. Emstige verwondingen aan de ogen zonden het gevolgijken zijn.
• Plaats de laser Niet ergens waar iemand al dan Niet opzettelijk in de laserstraal kan kijken. Ernstige verwondingen aan de ogen zonden het gevolg hunnen zich.
• Plaats de laserstraal Niet bij een reflecterend oppervlak dat de laserstraal kan werkkaatsen en in de richting van iemand sogen kan sturen. Ernstige verwondingen aan de ogen zonden het gevolg können zich.

Schakel het laserapparaatuit wanner u het nicht gebruikt. Wanner het laserapparaat aan blijft staan, vergroot dat het risico dat iemand in de laserstraal kijk.
- Breng op geen enkele wijze wijzigingen in de laser aan. Wonneer u wijzigingen in het gereedschap aanbrengt, kan dat leiden tot gevaarlijke blootstelling aan laserstraling.
- Werk Niet met het laserapparaat in de buurt van kinderen en LASTNiet kinderen het laserapparaat bedieren. Ernstige verwondingen aan de ogen hunnen hiervan het gevolg zich.
- Verwijder geen waarschuwingslabels en kaak ze Niet onleesbaar. Als labels worden verwijderd, kan de gebruiker of hunnen anderen zichselt onbedoeld blootstellen aan straling.
- Plaats het laserapparaat stevig op een waterpas oppervlak. Als het laserapparaat valt, kan dat beschadiging van het apparaat of ernstig letsel tot gevolg hebben.

Persoonlijke veiligheid

• Blij alert, kijk wat u doet en gebruik uw gezond verstand wanner u met dit laserapparaat werkt. Gebruik de laser Niet wanner u moe bent of onder invloed van verdovende middelen, alcohol of medicatie. Een ogenblick van onoplettendheid tijdens het werken met laserproducten kan leiden tot ernstig persoonlijk letsel.
• Gebruik een uitrusting voor persoonlijke bescherming. Draag algijd oogbescherming. Afhankelijk van de werkomstandigheden zal het dragen van een uitrusting voor persoonlijke bescherming, Zoals een stofmasker, antislip veiligheidsschoenen, een helm en gehoorbescherming de kans op persoonlijk letsel verkleinen.

Gebruik en verzorging van het gereedschap

• Gebruik de laser nicht als de schakelaar Power/Transport Lockniet goed werkt. Gereedschap dat nicht kan worden bediend met de aan/uit-schakelaar is gevaarlijk en moet worden gerepareerd.
• Volg de instructies in het gedeelte Onderhoud in deze handleiding. Het gebruik van Niet-goedgekeurde onderdelen of het Niet opvolgen van de instructies in Onderhoud kan het risico van een elektrische schok of van letsel doeon ontstaan.

Veiligkeit van de batterijen

WAARSCHUWING: Batterijen kunnen exploderen of lekken en kunnen letsel of brand veroorzaken. Beperk het risico door:

• Nauwgezet gevolg te gehen aan alle instructies en waarschuwingen op het label van de batterij en de verpakking.
• Batterijen alti\dop juiste wijze in te zetten en waarbij op de polariteit te letten (+en-)volg de markeringen op de batterij en de apparatuur.
• Niet de polen van de batterij kort te sluiten.
• Niet niet-oplaadbare batterijen op te laden.
• Niet oude en neue batterijen door elkaar te gebruiken. Alle batterijen tegelijkertijd te verrangen door neue batterijen van hetzelfde merk en type.
• Lege batterijen onmiddelijk uit te nemen en volgens lokaal geldende voorschriften weg te doein.
• Niet batterijen in het vuur te gooien.
• Batterijen buiten bereik van kinderen te houden.
• Batterijen UIT te nemen wanner het toestel Niet in gebruik is.

Batterijen van het type AA plaatsen

Plaats neue AA-batterijen in de laser FMHT77585 of FMHT77585.

1. Draai de laser ondersteboven.
2. Open op de laser de grendel van de afdekking van het batterijvak (Afbeelding B 1).
3. Plaats vier neue AA-batterijen van een goed merk, en let er waar bij op dat u de zijde + en - van de batterijenplaatst zoals worden aangeduid aan de binnenzijde van het batterijvak (Afbeelding B 2).
4. Duw de afdekking van het batterijvak omlaag tot het op z'n plaats klikt (Afbeelding B 3).

5. Schuif de schakelaar Power/Transport Lockaar rechts aan de stand Unlocked/ON (Afbeelding A 7).

6. Let erop dat op het toetsenblok (Afbeelding A 4) groen is (>5%) . Als rood is, betekent dat dat het batterijniveau lager is dan 5% .

7. De laser zal misschien nog wel enigeijd blijven werkten terwijl het vermogen van de batterijen afneemt, maar de laserlijnen zullen snel minder krachtig worden.

8. Wonneer u verse batterijen hebt geplaatst en de laser werk hebt ingeschakeld (ON), zullen de laserlijnen weeren heel holder zich.

7 Schuif, wanner de laser nicht in gebruik is, de schakelaar Power/Transport Lock maar LINKS in de stand Locked/OFF (Afbeelding A 6) en Spaar de batterijen.

De laser inschakelen

1. Plaats de laser op een glad, vlak enrecht oppervlak.
2. Schuif de schakelaar Power/Transport Lockaar rechts aan de stand Unlocked/ON (Afbeelding A 7).
3. Druk, zoals wordt getoond in Afbeelding A 2 eenmaal op voor de horizontale laserlijn, een tweede keer voor een verticale laserlijn, een derde keer voor een horizontale lijn en een verticale lijn.
4. Controller de laserstralen. Het laserapparaat is zo ontworpen dat het zichzelf waterpas stelt. Als het laserapparaat zo schuin staat dat het zichzelf Niet waterpas kan stellen (>4^) , knipperen de laserstralen steeds twee keer en knippert voortdurend op het toetsenblok (Afbeelding A 3).
5. Als de laserstralen knipperen, staat het laserapparaat Niet waterpas (of loodrecht) en mag NIET WORDEN GEBRUIKT voor het bepalen of markeren van een lijn waterpas of loodrecht. Zet de laser opnieuw goed neer op een oppervlak dat waterpas is.

6. Test de stand Puls door op op het toetsenblok te drukken.
   zal oplichen op het toetsenblok (Afbeelding A 5) en de laserstralen zullenichter zich, en dat kommt,ondat ze op een verzier hoge snelheid knipperen. U gebruikt de stand Puls alleen met een detector zodat u de laserstralen over een grote afstand kunt projectoren.

7. Als EEN van de volgende verklaringen WAAR is, ga dan verdier met de instructies voor Nauwkeurigheid van de laser controeren EN GEBRUIK DAARNA PAS DE LASER voor een project.

8. Dit is de eerste maal dat u de laser gebruikt (in het geval dat de laser bloatgesteld is geweest aan extreme temperature).

9. De laser is al enigeijd Niet op nauwkeurigheid gecontroleerd.
10. De laser is misschien geallen.

NL Nauwkeurigheid van de laser controleren

Het lasergereedschap worden in de fabriek verzegeld en gekalibreerd. U worden geadviseerd de nauwkeurigheid te controlleren voordat u de laser voor de eerste keer gebruikt (in het geval dat de laser blootgesteld is geweest aan extreme temperatures) en daarna regelmatinig de nauwkeurigheid van uw werk te controlleren. Volg deze richtlijnen, wanner u een van de nauwkeurigheidscontroles in deze handleiding uitvoert:

• Gebruik een zo groot möglichke ruimte/afstand, zich bij de werkafstand. Hoe groter de ruimte/afstand, des te gemakkelijker is het de nauwkeurigheid van de laser te meten.
• Plaats de laser op een glad, vlak, stabel oppervlak dat in beidenrichtingen waterpas is.
• Markeer het middelpunt van de laserstraal.

Nauwkeurigheid van de horizontale lijn - Waterpas

Voor het controlleren van de waterpasmeting van de horizontale lijn van de laser is een vlak verticaal oppervlak nodig van tenminste 9m (30') breed.

1. Plaats een statief bij een uiteinde van de muur (Afbeelding D 1).

2. Plaats de laser op een statief en schroef de knop met schroefdraad op het statief in de opening op de laser.
   3 Schuif de Power/Transport vergrendeling schakelaar naar rechts om de laser AAN te zetten (Afbeelding A 7).

3. Druk eenmaal op zodat een horizontale hijn worden weergegeven.

4. Markee twee punten (P1 en P2) op een afstand van ten minste 9m (30') van elkaar over de lengte van de horizontale laserlijk op de wand.
5. Plaats nu de laser aan het andere uiteinde van de wand en lijn de horizontale lijn van de laseruit met punt P2 (Afbeelding D 2).
6. Markee punt P3 op de laserlijn bij punt P1.
7. Meet de verticale afstandussen P1 en P3.
   9 Als uw meting groter is dan de toegestane afstand tussen P1 & P3 voor de bijbehorende Afstand tussen P1 & P2 in de volgende tabel, moet de laser worden nagezien in een officieel servicecentrum.

Afstand:tussen P1 & P2	Toegestane afstand Tussen P1 en P3
9m (30') 6mm (1/4")
12m (40') 8mm ($/16")
15m (50') 10mm (13/32")

Nauwkeurigheid van de horizontale lijn - Kanteling

Voor het controlleren van de Kanteling van de horizontale lijn van de laser is een vlak verticaal oppervlak nodig van tenminste 9m (30') breed.

1. Plaats het statief zoals afgebeeld in afbeeling E 1 welke:

In het midden van de muur staat (D 1/2).
- Voor de muur staat op een afstand van de halve lenghte van de muur (D 1/2).

1. Plaats de laser op een statief en schroef de knop met schroefdraad op het statief in de opening op de laser.
2. Schuif de Power/Transport vergrendeling schakelaar waar rechts om de laser AAN te zetten (Afbeelding A 7).
3. Druk 3 maal zodate een horizontale en een verticale lijn worden weergegeven.
4. Richt de verticale lui n van de laser op de eerste hoek of het eerste referentiepunt (Afbeelding E 1).

5. Meet de helft van de afstand over de wand (D1/2).

6. Markee punt P1 waar de horizontale laserlijk het punt halverwege kruist (D1/2).

7. Draai het statief zodate de verticale laserlijn op de andere hoek of referentiepunt staat gericht (Afbeelding E 2).
8. Markeer punt P2 waar de horizontale laserlijk het punt halverwege kruist (D1/2).
9. Meet de verticale afstand:tussen punten P1 en P2 (Afbeelding E 3).
   11 Als de meting groter is dan de toegestane tussen P1 & P2 voor de bijbehorende Afstand (D1) in de volgende babel, moet de laser worden nagezien in een officieel servicecentrum.

Afstand (D1)	Toegestane afstand Tussen P1 en P2
9m (30') 3mm	(1/8")
12m (40') 4mm	(5/32")
15m (50') 5mm	(7/32")

Nauwkeurigheid van verticale lijn - Loodlijn

Controleren dat de verticale hijn van de laser loodrecht is.

Meet de hoogte van een deurpost (of een referentiepunt op het plafond) voor hoogte D1 (Afbeelding F 1).
2. Plaats de laser op de vloer gegenover de deurpost, (Afbeelding F 1).
3. Schuif de Power/Transport vergrendeling schakelaar maar rechts om de laser AAN te zetten (Afbeelding A 7).
4. Druk tweeemaal op zodat een verticale blij wordt weergegeven.
5. Richt de verticale lui n van de laser op de deurpost of het referentiepunt op het plafond.
6. Markee punt P1 waar de verticale laserlijn de hoogte van de deurpost kruist.
7. Meet afstand D1 vanaf waar de laserstraal de vloer raakt, markeer waar punt P2.
8. Meet afstand D1 vanaf P2 en markeer waar punt P3.
9. Verplaats de laser waar de tegenovergestelde zijde van punt P3 enricht de verticale lijn van de laser op punt P2 (Afbeelding F 2).
10. Zet de verticale lui van de laser op een lijn met punten P2 en P3 op de vloer, markee punt P4 boven de deurpost.

1. Meet de afstand zusammen punten P1 en P4 (Afbeelding F 3).
2. Als de meting groter is dan de toegestane afstand tussen P1 & P4 voor de bijbehorende Verticale Afstand (D1) in de volgende tabel, moet de laser worden nagezien in een officeel servicecentrum.

Hoopte van verticale afstand (D1)	Toegestane afstand Tussen P1 en P4
2,5m (8') 1,5mm	(1/16")
5m (16") 3,0mm	(1/8")
6m (20") 3,6mm	(9/64")
9m (30") 5,5mm	(9/32")

De laser gebruiken

Bedieningstips

• Markeer.altijd het middelpunt van de straal die door de laser wordt geprojecteer.
• Extreme temperatuurwisselingen können leiden tot beweging van interne onderdelen en dat kan de nauwkeurigheid nadelig beinvloeden. Controller de nauwkeurigheid vaak tijdens uw werkzaamheden.
• Als de laser is gevallen, controller dan vooral altijd de kalibratie.
  Zolang de laser goed is gekalibreerd, stelt de laser zichzelf waterpas. Ledere laser worden in de fabriek zo gekalibreerd dat waterpas worden gezonden zolang het apparaat maar op een vlok oppervlak worden geplaatst dat Niet meer dan gemiddeld ± 4^ van het waterpaspunt is verwijderd. Handmatige aanpassingen zijn nicht nodig.
• Gebruik de laser op een glad, vlak enrecht oppervlak.

De laser uitschakelen

Schuif de schakelaar Power/Transport Lockaar de stand OFF/ Locked (Afbeelding A 6) wonneer de laser nicht in gebruik is. Staat de schakelaar nicht in de vergrendelde positie (Locked), dan wordt het laser-apparaat nicht uitgeschakeld.

De laser gebruiken met accessoires

WAARSCHUWING:

Accessoires die nicht worden aangeboden door Stanley, zichn nicht met deze laser getest, en waarom kan het gebruik van dergelijkce accessoires met deze laser gevaarlijk zijn.

Gebruik alleen Stanley-accessoires die voor gebruik met dit model worden aanbevolen. Accessoires die misschien geschikt zich voor de ene laser, hunnen gevaarlijk zijn wanner ze op een andere laser worden gebruikt.

NL

De onderijde van de laser is voorzien van een 1/4-20 en een 5/8-11 inwendige schroefdraad (Afbeelding B) voor gebruik met nu en in de toekomst verkrijgbare Stanley-accessoires. Gebruik alleen Stanley-accessoires die voor gebruik met deze laser worden opgegeven. Volg de aanwijzingen die bij het accessoire worden geleverd.

Aanbevolen accessoires voor gebruik met deze laser zich tegeneerprijs verkrijigbaar bij de dealer of het officièle servicecentrum bij u in de buurt. Heeft u hulp nodig bij het vinden van een accessoire, neem dan contact op met het Stanley-servicecentrum bij u in de buurt of ga waar de website: http://www.2helpU.com.

De L-vormige beugel gebruiken

De L-vormige beugel kan worden gebrukt met de laser FMHT77585/ FMHT77586 (Afbeelding B). De L-vormige beugel heeft een schroefdraad (man) vam 1/4-20 waarup u de laser kunt bevestigen, en magneten, en een sleutelgat-vormig gat waaraan de laser aan een wand kan worden gehangen.

Onderhoud

• Wanner u de laser nicht meer gebrukt, maak dan de externe onderdelen ervan schoon met een vochtige doek, veeg verwolgens het apparaat droog met een droge doek en berg het verwolgens op in de meegeleverde gereedschapsdoos.
• De externe onderdelen van de laser zichwel bestand gegen oplosmiddden, maar u mag de laser NOOIT met dergelijk middelen schoonmaken.
  Berg het laserapparaat Niet op bij temperaturen lager dan -20^ of hoger dan 60^ .

• Zorg ervoor dat u nauwkeurig werk(Intkunt blijven leveren, controllerer regelmatig de kalibratie van de laser.

• Controles van de kalibratie en andere onderhoudswerkzaamheden können ook door Stanley-servicecentra worden uitgevoerd.

Oplossen van problemen

De laser kan nicht worden ingeschakeld

• Worden AA-batterijen gezruikt, controller dan:

• Dat elke batterij goed is geplaatst, volgens de (+) en (-) die aan de binnenNZije de van het batterijvak worden vermeld.

• Dat de contacten van de batterijen schoon zijn en vrij van roest of corrosie.

• Dat de batterijen zich en van een goed merk, zodate kans van lekkage van de batterijen worden beperkt.

• Controller dat de AA-batterijen in goede werkende staat়. Als u hierover twijfelt, probeer dan of het apparaat betterwerkt met neue batterijen.

• Let er vooral op dat de laser droog blijft.
• Als het laser-apparaat warmer wordt dan 50^ , kan het nicht worden ingeschakeld. Als het laser-apparaat is opgeborgen bij extreem hoge temperaten, maar het dan afkoelen. De laser-waterpas zal Niet beschadigd raken wanner u de schakelaar Power/Transport Lock bedient voordat u het apparaat tot de juiste LASTe temperatuur maar afkoelen.

De laserstraal knippert

De lasers zijn ontworpen om zichzelf waterpas af te stellen tot op gemiddeld 4^ in allerichtingen. Als de laser zo ver wordt gekanteld dat het interne mechanisme zichzelf Niet waterpas kan afstellen, zullen de laserstralen knipperen ten teken dat het kantelbereik is overschreden. ALS DE LASERSTRALEN KNIPPEREN, IS DE LASER NIET WATERPAS OF LODRECHT EN MAG NIET WORDEN GEBRUIKT VOOR HET BEPALEN OF MAREKEREN VAN EEN LIJN WATERPAS OF LODRECHT. Zet de laser opnieuw goed neer op een oppervlak dat better waterpas is.

De laserstralen blijven in beweging

De laser is precisie-instrument. Daarom zal de laser, als het apparaat Niet op een stabel (en stilstaand) oppervlak is geplaatst, blijven proberen het waterpaspunt te vinden. Blijft de straal in beweging, plaats de laser dan op een stabieler oppervlak. Controller ook dat het oppervlak betrekkelijk vlak enrecht is, zodat de laser stabel staat.

Service en reparations

Opmerking: Wanneer de laser worden gedemonteerd, komen alle garanties op het product te vervalen.

De VEILIGHEID en BETROUWBAARHEID van het producturen alleen worden gegardeerd wanner reparaties, onderhoudswerkzaamheden en afstellingen worden uitgevoerd door officiele servicecentra. Wanner service of onderhoud wordt uitgevoerd door Niet-gekwalificeerd personeel kan een risico van letsel ontstaan. Zoek het Stanley-servicecentrum bij u in de buurt, ga waar http://www.2helpU.com

NL

Specifications

	FMHT585 FMHT586
Lichtbron Laser-diodes
Laser-golfengte 630 - 680 nm zichtbaar 510 - 530 nm zichtbaar
Laser-verbogen ≤1,3 mW KLASSE 2 LASERPRODUCT
Werkbereik 20 m	50 m met Detector	30 m 50 m met Detector
Nauwkeurigheid ± 3 mm per 10 m
Voedingsbron 4 AA Alkaline (1,5 V)-batterijen (6 V DC)
Bedrijfstemperatuur -10°C tot 50°C (14°F tot 122°F)
Opslagtemperatuur -20°C tot 60°C (-5°F tot 140°F)
Milieu Water- & stofbestendig volgens IP54
