GEBRUIKSAANWIJZING FMHT775951 STANLEY

• Laser-informatie
  Veiligheid van de gebruiker
• De accu opladen
• De laser inschakelen
  Nauwkeurigheid van de laser controlleren
• De laser gebruiken
  Onderhoud
  Oplossen van problemen
  Service en reparations
• Specifications

NL

Laser-informatie

De FMHT77595 kruislijnaser is een classe 2 laserproduct. De laser is zelfnivellerend lasergereedschap, dat kan worden gebrukt voor horizontale (waterpas) en verticale (loodlijn) uitlijningsprojecten.

Veiligkeit van de gebruiker

Veiligheidsrichtlijnen

Onderstaande definities beschrijven de ernst van de gevolgen die met de verschillende signalloanorden worden aangeduid. Lees de handleiding en let goed op deze symbolen.

GEVAAR: Duidt een dreigende gevaarlijke situatie aan, die, als deze nicht worden vermeden, een ongeluk met dodelijk afloop of ernstig letsel tot gevolg za hebben.

WAARSCHUWING: Duidt een möglich gevaarlijke situatie aan, die, als deze nicht worden vermeden, een ongeluk met dodelijk afloop of ernstig letsel tot gevolg kan hebben.

VOORZICHTIG: Duidt een möglich gevaarlijke situatie aan, die als deze nicht worden vermedenlicht of middelzaar letsel tot gevolg kan hebben.

KENNISGEVING: Duidt een situatie in de praktijk aan die Niet leidt tot persoonlijk letsel, maar, als deze nicht worden vermeden, materiaiele schade tot gevolg kan hebben.

Als u vragen of opmerkingen hierover hebt of over ander Stanleygereedschap, ga dan maar http://www.2helpU.com.

EG-conformiteitsverklaring

C

Stanley verklaart hierbij dat het product FMHT77595 voldoet aan de essentiele eisen en andere bepalingen van Richtlijn 1999/5/EC.

De volledige tekst van de EU-conformiteitsverklaring kan worden aangevraagd bij Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgie of is verkrijgbaar op het volgende internet-adres: www.2helpu.com.

WAARSCHUWING:

Lees en begrijp alle instructies. Wanner u geen gevolg geeft aan de waarschuwingen en instructies in deze handleiding, kan dat leiden tot ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Blootstelling aan laserstralen. Haal de laserwaterpas Niet uit elkaar en breng er geen wijzigingen in aan. Het gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kanuitvoeren. Dit kan ernstig oogletsel veroorzaken.

WAARSCHUWING:

Gevaarlijke straling. Gebruik van bedieningsfuncties of de uitvoering van aanpassingen of procedures die Niet in deze handleiding worden beschreiben,+kunnen tot gevaarlijke blootstelling aan straling leiden.

Het label op uw laser kan de volgende symbolen vermelden.

Symbool Betekenis
V Volt
mW Milliwatt
▲	Laser-waurschuwing
nm Golfengte in nanometers
2 Klasse 2 Laser

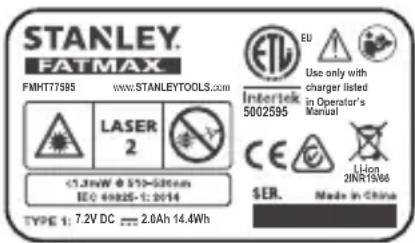

Waarschuwingslabels

Voor uw gemak en veiligheid worden de volgende labels op de laser vermeldt.

WAARSCHUWING: De gebruiker moet de instructiehandleiding lezen zodat het risico van letsel worden beperkt.

WAARSCHUWING: LASER-STRALING. KIJK NIET IN DE STRAAL. Klasse 2 Laser-product.

• Indien de apparatuur worden gebruikt op een wijze die nicht door de fabrikant is aangegeven, kan de bescherming van de apparatuur worden aangetast.
• Werk Niet met de laser in explosieve omgevingen, zoals in de aanwezigheid van brandbare vloeistoffen en gassen of brandbaar stof. Dit gereedschap kan vonken genereren die het stof of de dampen nutzen ontbranden.
  Berg laser-gereedschap dat u Niet gebruikt op buten bereik van kinderen en andere personen die er nicht mee kurenwerken. Lasers zich gevaarlijk in de handen van onervaren gebruikers.
• Onderhoud aan het gereedschap MOET worden uitgevoerd door gekwalificeerde reparatiemonteurs. Wanner service of onderhoud wordt uitgevoerd door nicht gekwalificeerd personeel kan dat letsel tot gevolg hebben. Zoek het Stanley-servicecentrum bij u in de buurt, ga waar http://www.2helpU.com.
• Kijk Niet met behulp van optisch gereedschap, zoals een telescoop maar de laserstraal. Dit kan ernstig oogletsel veroorzaken.
• Plaats de laser Niet ergens waar iemand al dan Niet opzettelijk in de laserstraal kan kijken. Dit kan ernstig oogletsel veroorzaken.

• Plaats de laserstraal Niet bij een reflecterend oppervlak dat de laserstraal kan werkkaatsen en in de richting van iemand sogen kan sturen. Dit kan ernstig oogletsel veroorzaken.

• Schakel het laserapparaatuit wanner u het Niet gebruikt. Wanner het laserapparaat aan blijft staan, vergroot dat het risico dat iemand in de laserstraal kijk.

• Breng op geen enkele wijze wijzigingen in de laser aan. Wonneer u wijzigingen in het gereedschap aanbrengt, kan dat leiden tot gevaarlijke blootstelling aan laserstraling.
• Werk Niet met het laserapparaat in de buurt van kinderen en LAST Niet kinderen het laserapparaat bedieren. Ernstige verwondingen aan de ogen hunnen hiervan het gevolg zich.
• Verwijder geen waarschuwingslabs en kaak ze Niet onleesbaar. Als labels worden verwijderd, kan de gebruiker of hunnen anderen zichzelf onbedoeld blootstellen aan straling.
• Plaats het laserapparaat stevig op een waterpas oppervlak. Als het laserapparaat valt, kan dat beschadiging van het apparaat of ernstig letsel tot gevolg hebben.

Persoonlijke veiligheid

• Blij alert, kijk wat u doet en gebruik uw gezond verstand wanner u met dit laserapparaat werkt. Gebruik de laser Niet wanner u moe bent of onder invloed van verdovende middelen, alcohol of medicatie. Een ogenblick van onoplettendheidijdens het werken met laserproducten kan leiden tot ernstig persoonlijk letsel.
• Gebruik een uitrusting voor persoonlijke bescherming. Draag algijd oogbescherming. Afhankelijk van de werkomstandigheden zal het dragen van een uitrusting voor persoonlijke bescherming, zoals een stofmasker, antislip veiligheidsschoenen, een helm en gehoorbescherming de kans op persoonlijk letsel verkleinen.

Gebruik en verzorging van het gereedschap

• Gebruik de laser nicht als de schakelaar Power/Transport Lockniet goed werkt. Gereedschap dat nicht kan worden bediend met de Aan/Uit-schakelaar is gevaarlijk en要去 worden gerepareerd.
• Volg de instructies in het gedeelte Onderhoud in deze handleiding. Het gebruik van Niet-goedgekeurde onderdelen of het Niet opvolgen van de instructies in Onderhoud kan het risico van een elektrische schok of van letsel doen ontstaan.

Veiligheid van de batterijen

De FMHT77595 laser wordt gevoed door een Li-ion-batterij.

WAARSCHUWING:

Om het risico op letsel te beperken,要去 de gebruiker de gebruikershandleiding, deLaserveiligheid handleiding en de Batterijveiligheid handleiding lezen.

De accu opladen

Gebruik de oplader die met de FMHT77595 laser is meegeleverd om de Li-ion batterij van de laser op te laden.

1. Steek de stekker van de oplader in een stopcontact (Afbeelding B 1).
2. Trek het deksel aan de achterkant van de laser los en schuif het opzij (Afbeelding B 2).
3. Steek hetkleine uiteinde van de kabel in de oplader aansluiting van de laser (Afbeelding B 3).
4. Geef de batterij de tijd volledig op te laden. De aan/uit LED blijft branden verwijl de batterij worden opgeladen.
5. Als de aan/uit LED UIT is, trek dan de oplader UIT het stopcontact en UIT de oplader aansluiting van de laser.
6. Duw het deksen weer op de oplader aansluiting.

Wanneer de laser Niet in gebruik is, schuif dan de Power/ Transport vergrendelingaar LINKS in de Vergrendeld/UIT stand (Afbeelding A 6) en Spaar de batterijen.

De laser inschakelen

1. Plaats de laser op een glad, vlak en recht oppervlak.
2. Schuif de Power/Transport vergrendeling schakelaar maar rechts in de Ontgrendeld/AAN stand (Afbeeding A 7).

3. Let erop dat op het toetsenblok (Afbeelding A 4) groen is (>5%) . Als rood knippert, betekent het dat het batterijniveau lager is dan 5% .

4. De laser zal misschien nog wel enigeijd blijven werkken verwijl het vermogen van de batterijen afneemt, maar de laserlijnen zullen snel minder krachtig worden.

5. Nadat u de laser volledig hebt opgeladen en de laser waar hebt ingeschakeld, zullen de laserlijnen waar helderijken.

6. Zoals afgebeeld in afbeeling A 2, druk eenmaal op zodat een horizontale laserlijn verschijnt, druk een tweede maal voor een verticale laserlijn en een derde maal voor zowel een horizontale als een verticale laserlijn.

7. Controller de laserstralen. Het laserapparaat is zo ontworpen dat het zichzelf waterpas stelt. Als de laser zo schuin staat dat het zichzelf Niet waterpas kan stellen (>4^) , knipperen de laserstralen voortdurend twee koer en knippert voortduren op het toetsenblok (Afbeelding A 3).
8. Als de laserstralen knipperen, is de laser nicht waterpas (of loodrecht) en mag NIET WORDEN GEBRUIKT voor het bepalen of markeren van een lijn waterpas of loodrecht. Zet de laser opnieuw goed neer op een oppervlak dat waterpas is.
9. Test de stand Puls door op op het toetsenblok te drukken. zal oplichten op het toetsenblok (Afbeelding A 5) en de laserstralen zichnichter, odomat ze op een zeer hoge snelheid knipperen. U gebruikt de stand Puls alleen met een detector zodat u de laserstralen over een grote afstand kunt projecteren.

10. Als EEN van de volgende verklaringen WAAR is, ga dan verdier met de instructies voor Nauwkeurigheid van de laser controleren EN GEBRUIK DAARNA PAS DE LASER voor een project.

11. Dit is de eerste maal dat u de laser gebruikt (in het geval dat de laser blootgesteld is geweest aan extreme temperature).

12. De laser is al enigeijd Niet op nauwkeurigheid gecontrolererd.
13. De laser is misschien geallen.

Nauwkeurigheid van de laser controlleren

Het lasergereedschap worden in de fabriek verzegeld en gekalibreerd. U worden geadviseerd de nauwkeurigheid te controlleren voordat u de laser voor de eerste keer gebruikt (in het geval dat de laser blootgesteld is geweest aan extreme temperatures) en daarna regelmatig de nauwkeurigheid van uw werk te controlleren. Volg deze rechtlijnen, wanner u een van de nauwkeurigheidscontroles in deze handleiding uitvoert:

• Gebruik een zo groot möglichke ruimte/afstand, zich bij de werkafstand. Hoe groter de ruimte/afstand, des te gemakkelijker is het de nauwkeurigheid van de laser te meten.
• Plaats de laser op een glad, vlak, stabel oppervlak dat in beidenrichtingen waterpas is.
• Markee het middelpunt van de laserstraal.

Nauwkeurigheid van de horizontale lijn - Waterpas

Voor het controlleren van de waterpasmeting van de horizontale lijn van de laser is een vlak verticaal oppervlak nodig van tenminste 9m (30') breed.

1. Plaats een statief bij een uiteinde van de muur (Afbeelding D 1).
2. Plaats de laser op een statief en schroef de knop met schroefdraad op het statief in de opening op de laser.
3. Schuif de Power/Transport vergrendeling schakelaar waar rechts om de laser AAN te zetten (Afbeelding A 7).
4. Druk eenmaal op zodat een horizontale vrij wordt weergegeven.
5. Markee twee punten (P1 en P2) op een afstand van ten minste 9m (30') van elkaar over de lenghte van de horizontale laserlijn op de wand.
6. Plaats nu de laser aan het andere uiteinde van de wand en lijn de horizontale lijn van de laseruit met punt P2 (Afbeelding D 2).
7. Markee punt P3 op de laserlijn bij punt P1.
8. Meet de verticale afstand zusammen P1 en P3.
   9 Als uw meting groter is dan de toegestane afstand tussen P1 & P3 voor de bijbehorende Afstand tussen P1 & P2 in de volgende tabel, moet de laser worden nagezien in een officieel servicecentrum.

Afstand:tussenP1 & P2	Toegestane afstandTussen P1 en P3
9m (30') 6mm (1/4")
12m (40') 8mm (5/16")
15m (50') 10mm (13/32")

Nauwkeurigheid van de horizontale lijn - Kanteling

Voor het controleren van de kanteling van de horizontale lijn van de laser is een vlak verticaal oppervlak nodig van tenminste 9m (30') breed.

1. Plaats het statief zoals afgebeeld in afbeelding E 1 welke:

In het midden van de muur staat (D 1/2).
- Voor de muur staat op een afstand van de halve lenghte van de muur (D 1/2).

1. Plaats de laser op een statief en schroef de knop met schroefdraad op het statief in de opening op de laser.
2. Schuif de Power/Transport vergrendeling schakelaar waar rechts om de laser AAN te zetten (Afbeelding A 7).
3. Druk 3.omial zodate een horizontale en een verticale lijn worden weergegeven.
4. Richt de verticale lui n van de laser op de eerste hoek of het eerste referentiepunt (Afbeelding E 1).
5. Meet de helft van de afstand over de wand (D1/2).
6. Markee punt P1 waar de horizontale laserlijk het punt halverwege kruist (D1 / 2)
7. Draai het statief zodate de verticale laserlijn op de andere hoek of referentiepunt staat gericht (Afbeelding E 2).
8. Markee punt P2 waar de horizontale laserlijn het punt halverwege kruist (D1/2).
9. Meet de verticale afstand:tussen punten P1 en P2 (Afbeelding E 3).
10. Als de meting groter is dan de toegestane tussen P1 & P2 voor de bijbehorende Afstand (D1) in de volgende babel,要去 de laser worden nagezien in een officieel servicecentrum.

Afstand (D1)	Toegestane afstand Tussen P1 en P2
9m (30') 3mm (1/8")
12m (40') 4mm (5/32")
15m (50') 5mm (7/32")

Nauwkeurigheid van verticale lijn - Loodlijk

Controleren dat de verticalelijk van de laser loodrecht is.

1. Meet de hoogte van een deurpost (of een referentiepunt op het plafond) voor hoogte D1 (Afbeelding F 1).
2. Plaats de laser op de vloer gegenover de deurpost, (Afbeelding F 1).
3. Schuif de Power/Transport vergrendeling schakelaar maar rechts om de laser AAN te zetten (Afbeelding A 7).
4. Druk tweeemaal op 2odat een verticale vrij wordt weergegeven.
5. Richt de verticale lui n van de laser op de deurpost of het referentiepunt op het plafond.
6. Markee punt P1 waar de verticale laserlijn de hoogte van de deurpost krust.
7. Meet afstand D1 vanaf waar de laserstraal de vloer raakt, markeeraar punt P2.
8. Meet afstand D1 vanaf P2 en markeer waar punt P3.
9. Verplaats de laser waar de tegenovergestelde zijde van punt P3 enRCT de verticale lijn van de laser op punt P2 (Afbeelding F 2).
10. Zet de verticale lui van de laser op eén lui met punten P2 en P3 op de vloer, markeer punt P4 boven de deurpost.
11. Meet de afstand:tussen punten P1 en P4 (Afbeelding F 3).
12. Als de meting groter is dan de toegestane afstand tussen P1 & P4 voor de bijbehorende Verticale Afstand (D1) in de volgende tabel, moet de laser worden nagezien in een officieel servicecentrum.

Hoopte van verticale afstand (D1)	Toegestane afstand Tussen P1 en P4
2,5m (8') 1,5mm	(1/16")
5m (16') 3,0mm	(1/8")
6m (20') 3,6mm	(9/64")
9m (30') 5,5mm	(9/32")

De laser gebruiken

Bedieningstips

• Markee altijd het middelpunt van de straal die door de laser worden geprojecteerd.
• Extreme temperatuurwisselingen können leiden tot beweging van interne onderdelen en dat kan de nauwkeurigheid nadelig beinvloeden. Controller de nauwkeurigheid vaak tijdens uw werkzaamheden.
• Als de laser is gevallen, controller dan vooral altijd de kalibratie.
  Zolang de laser goed is gekalibreerd, stelt de laser zichzelf waterpas. Ledere laser worden in de fabriek zo gekalibreerd dat waterpas worden gezonden zolang het apparaat maar op een vlak oppervlak worden geplaatst dat Niet meer dan gemiddeld ± 4^ van het waterpaspunt is verwijderd. Handmatige aanpassingen zijn nicht nodig.
• Gebruik de laser op een glad, vlak enrecht oppervlak.

De laser uitschakelen

Schuif de schakelaar Power/Transport Lockaar de stand OFF/ Locked (Afbeelding A 6) wonneer de laser nicht in gebruik is. Staat de schakelaar nicht in de vergrendelde positie (Locked), dan wordt het laser-apparaat nicht uitgeschakeld.

De laser gebruiken met accessoires

WAARSCHUWING:

Accessoires die nicht worden aangeboden door Stanley, zichn nicht met deze laser getest, en.darom kan het gebruik van dergelijkce accessoires met deze laser gevaarlijk zichn.

Gebruik alleen Stanley-accessoires die voor gebruik met dit model worden aanbevolen. Accessoires die misschien geschikt zijn voor de ene laser, hunnen gevaarlijk zijn wonneer ze op een andere laser worden gebruikt.

De onderzijde van de laser is voorzien van een 1/4-20 en een 5/8-11 inwendige schroefdraad (Afbeelding ©) voor gebruik met nu en in de toekomst verkrijgbare Stanley-accessoires. Gebruik alleen Stanley-accessoires die voor gebruik met deze laser worden opgegeven. Volg de aanwijzingen die bij het accessoire worden geleverd.

Aanbevolen accessoires voor gebruik met deze laser zich tegen meerprijs verkrijigbaar bij de dealer of het officièle servicecentrum bij u in de buurt. Heeft u hulp nodig bij het vinden van een accessoire, neem dan contact op met het Stanley-servicecentrum bij u in de buurt of ga waar de website: http://www.2helpU.com.

De laser gebruiken met de multi-beugel

De meeste lijn/punt-lasers die zich voorzien van een 5/8-11 schroefdraad, hunnen met de multi-beugel FMHT77435 worden gebruikt (Afbeelding C). De multi-beugel kan dan vrijstaand worden gebruikt of op diverse manieren worden gemonteerd:

• Gebruik de rubberen riem rond een paal, 2^ × 4^ , of een ander verticaal voorwerp.
• Gebruik de magneten aan dechterzijde gegen een metalen balk.
• Haak het schroefgat aan dechterzijde over een spijker of een schroef aan de wand.
• Bevestig het apparaat aan de plafondklem aan een verlaagd plafond/plafondconstructie.
• Bevestig de 5/8-11 of 1/4-20 schroefdraad op een statief.

Onderhoud

• Wonneer u de laser nicht meer gebruikt, maak dan de externe onderdelen ervan schoon met een vochtige doek, veeg verwolgens het apparaat droog met een droge doek en berg het verwolgens op in de meegeleverde gereedschapsdoos.
• De externe onderdelen van de laser zich wel bestand gegen oplosmiddelen, maar u mag de laser NOOIT met dergelijk middelen schoonmaken.
  Berg het laserapparaat Niet op bij temperaturen lager dan -20^ (-5 F) of hoger dan 60^ (140 F).
• Zorg ervoor dat u nauwkeurig werk(Intkunt blijven leveren, controllerer regelmatig de kalibratie van de laser.
• Controles van de kalibratie en andere onderhoudswerkzaamheden können ook door Stanley-servicecentra worden uitgevoerd.

Oplossen van problemen

De laser kan nicht worden ingeschakeld

• Zorg ervoor dat de Li-ion batterij van de laser volledig is opgeladen.
• Let er vooral op dat de laser droog blijft.
• Als het laser-apparaat warmer wordt dan 50^ , kan het Niet worden ingeschakeld. Als het laser-apparaat is opgeborgen bij extreem hoge temperaturen, waar het dan afkoelen. De laser-waterpas zal nicht beschadigd raken runaway u de schakelaar Power/Transport Lock bedient voordat u het apparaat tot de juiste LASTe temperatuur maar afkoelen.

De laserstraal knippert

De lasers,zijn ontworpen om zichzelf waterpas af te stellen tot op gemiddeld 4^ in alle richtingen. Als de laser zo ver wordt gekanteld dat het interne mechanisme zichzelf Niet waterpas kan afstellen, zullen de laserstralen knipperen ten teken dat het kantelbereik is overschreden. ALS DE LASERSTRALEN KNIPPEREN, IS DE LASER NIET WATERPAS OF LODRECHT EN MAG NIET WORDEN GEBRUIKT VOOR HET BEPALEN OF MARKEREN VAN EEN LIJN WATERPAS OF LODRECHT. Zet de laser opnieuw goed neer op een oppervlak dat better waterpas is.

De laserstralen blijven in beweging

De laser is precisie-instrument. Daarom zal de laser, als het apparaat Niet op een stabel (en stilstaand) oppervlak is geplaatst, blijven proberen het waterpaspunt te vinden. Blijft de straal in beweging, plaats de laser dan op een stabieler oppervlak. Controller ook dat het oppervlak betrekkelijk vlak enrecht is, zodat de laser stabel staat.

Service en reparations

Opmerking: Wanneer de laser worden gedemonteerd,kommen alle garanties op het product te vervallen.

De VEILIGHEID en BETROUWBAARHEID van het product kennen alleen worden gegarandeerd wanner reparaties, onderhoudswerkzaamheden en afstelingen worden uitgevoerd door officiele servicecentra. Wanner service of onderhoud wordt uitgevoerd door Niet-gekwalificeerd personeel kan een risico van letsel ontstaan. Zoek het Stanley-servicecentrum bij u in de buurt, ga waar http://www.2helpU.com.

Specifications

	FMHT77595
Lichtbron Laserdiodes
Lasergolfengte 510-530 nm zichtbaar
Laservermogen ≤1,3 mW KLASSE 2 LASERPRODUCT
Werkbereik 30m (100')'	50m (165') met Detector
Bedrijfstemperatuur -10°C tot 50°C (14°F tot 122°F)
Opslagtemperatuur -20°C tot 60°C
Milieu Water- & stofbestendig volgens IP54
