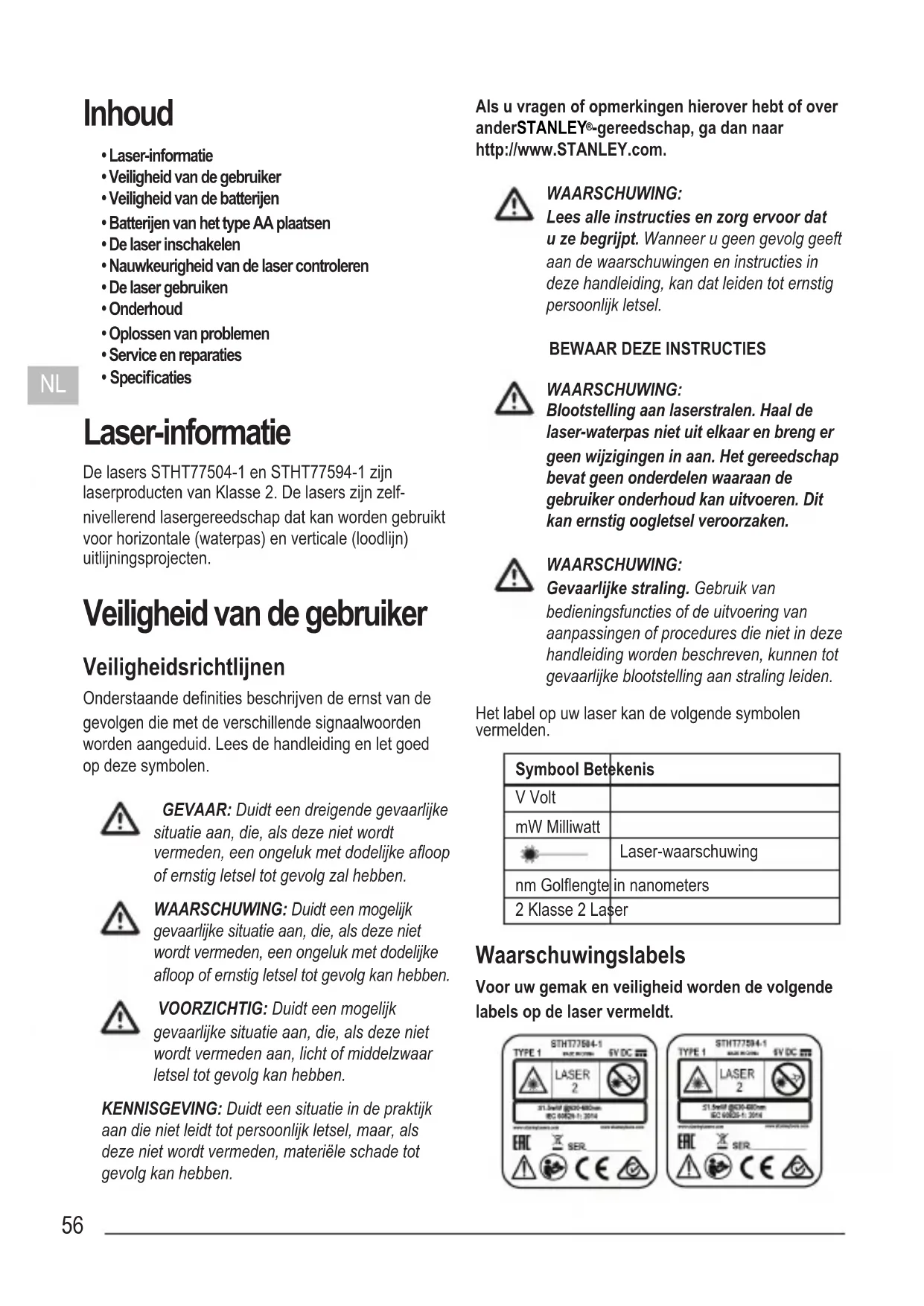

GEBRUIKSAANWIJZING SLL360 STANLEY

• Laser-informatie
  Veiligheid van de gebruiker
  Veiligkeit van de batterijen
• Batterijen van het type AAplaatsen
• De laser inschakelen
  Nauwkeurigheid van de laser controleren
• De laser gebruiken
• Onderhoud
  Oplossen van problemen
  Service en reparations
• Specificities

NL

Laser-informatie

De lasers STHT77504-1 en STHT77594-1 zijn laserproducten van Klasse 2. De lasers waren zichnivellerend lasergereedschap dat kan worden gebrukt voor horizontale (waterpas) en verticale (loodlijn) uitlijningsprojecten.

Veiligkeit van de gebruiker

Veiligheidsrichtlijnen

Onderstaande definities beschrijven de ernst van de gevolgen die met de verschillende signalwoorden worden aangeduid. Lees de handleiding en let goed op deze symbolen.

GEVAAR: Duidt een dreigende gevaarlijke situatie aan, die, als deze nicht worden vermeden, een ongeluk met dodelijk afloop of ernstig letsel tot gevolg za hebben.

WAARSCHUWING: Duidt een möglichke gevaarlijke situatie aan, die, als deze nicht worden vermeden, een ongeluk met dodelijkke afloop of ernstig letsel tot gevolg kan hebben.

VOORZICHTIG: Duidt een möglichke gevaarlijke situatie aan, die, als deze nicht worden vermeden aan,licht of middelzwaar letsel tot gevolg kan hebben.

KENNISGEVING: Duidt een situatie in de praktijk aan die nicht leidt tot persoonlijk letsel, maar, als deutsche nicht worden vermeden, materièle schade tot gevolg kan hebben.

Als u vragen of opmerkingen hierover hebt of over anderSTANLEY®-gereedschap, ga dan maar http://www.STANLEY.com.

WAARSCHUWING:

Lees alle instructies en zorg ervoor dat u ze begrijpt. Wanneer u geen gevolg geeft aan de waarschuwingen en instructies in deze handleiding, kan dat leiden tot ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Blootstelling aan laserstralen. Haal de laser-waterpas Niet uit elkaar en breng er geen wijzigingen in aan. Het gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan uitvoeren. Dit kan ernstig oogletsel veroorzaken.

WAARSCHUWING:

Gevaarlijke straling. Gebruik van bedieningsfuncties of de uitvoering van aanpassingen of procedures die Niet in deze handledig worden beschren, hunen tot gevaarlijke blootstelling aan straling leiden.

Het label op uw laser kan de volgende symbolen vermelden.

Symbool Betekenis
V Volt
mW Milliwatt
-	Laser-waarschuwing
nm Golfengte	in nanometers
2 Klasse 2 Laser

Waarschuwingslabels

Voor uw gemak en veiligheid worden de volgende labels op de laser vermeldt.

WAARSCHUWING: De gebruiker moet de instructiehandleiding lezen zodat het risico van letsel worden beperkt.

WAARSCHUWING: LASER-STRALING. KIJK NIET IN DE STRAAL. Klasse 2 Laser-product.

• Werk nicht met de laser in explosieve omgevingen, zoals in de aanwezigheid van brandbare vloeistoffen en gassen of brandbaar stof. Dit gereedschap kan vonken genereren die het stof of de dampen nutzen doen ontbranden.
  Berg laser-gereedschap dat u Niet gebruikt op buiten bereik van kinderen en andere personen die er Niet mee+kunnen werken. Lasers zich gevaarlijk in de handen van onervaren gebruikers.
• Onderhoud aan het gereedschap MOET worden uitgevoerd door gekwalificeerde reparatiemonteurs. Wanner service of onderhoud wordt uitgevoerd door nicht-gekwalificeerd personeel kan dat letsel tot gevolg hebben. Zoek het Stanley-servicecentrum bij u in de buurt, ga waar http://www.2helpU.com.
• Kijk Niet met behulp van optisch gereedschap, zoals een telescoop maar de laserstraal. Dit kan ernstig oogletsel veroorzaken.
• Plaats de laser Niet ergens waar iemand al dan Niet opzettelijk in de laserstraal kan kijken. Dit kan ernstig oogletsel veroorzaken.
• Plaats de laserstraal Niet bij een reflecterend oppervlak dat de laserstraal kan werkkaatsen en in de richting van iemand sogen kan sturen. Dit kan ernstig oogletsel veroorzaken.
• Schakel het laserapparaatuit wanner u het Niet gebruikt. Wanner het laserapparaat aan blijft staan, vergroot dat het risico dat iemand in de laserstraal kijkt.
• Breng op geen enkele wijze wijzigingen in de laser aan. Wanner u wijzigingen in het gereedschap aanbrengt, kan dat leiden tot gevaarlijke blootstelling aan laserstraling.

• Werk Niet met het laserapparaat in de buurt van kinderen en LAST Niet kinderen het laserapparaat bedieren. Ernstige verwondingen aan de ogen hunnen hiervan het gevolg zich.

• Verwijder geen waarschuwingslabels en kaak ze Niet onleesbaar. Als labels worden verwijderd, kan de gebruiker of hunnen anderen zichzfombedoeld blootstellen aan straling.

• Plaats het laserapparaat stevig op een waterpas oppervlak. Als het laserapparaat valt, kan dat beschadiging van het apparaat of ernstig letsel tot gevolg hebben.

Persoonlijke veiligheid

• Blijf alert, kijk wat u doet en gebruik uw gezond verstand wanner u met dit laserapparaat werk. Gebruik de laser Niet wanner u moe bent of onder invloed van verdovende middelen, alcohol of medicatie. Een ogenblick van onoplettendheidijdens het werken met laserproducten kan leiden tot ernstig persoonlijk letsel.
• Gebruik een uitrusting voor persoonlijke bescherming. Draag algijd oogbescherming. Afhankelijk van de werkkomstandigheden zal het dragen van een uitrusting voor persoonlijke bescherming, zoals een stofmasker, antislip verilgheidsschoenen, een helm en gehoorbescherming de kans op persoonlijk letsel verkleinen.

Gebruik en verzorging van het gereedschap

• Gebruik de laser nicht als de schakelaar Power! Transport Lock Niet goed werkt. Gereedschap dat Niet kan worden bediend met de aan/uit-schakelaar is gevaarlijk en moet worden gerepareerd.
• Volg de instructies in het gedeelte Onderhoud van deze handleiding. Het gebruik van Niet-goedgekeurde onderdelen of het Niet opvolgen van de instructies in Onderhoud kan het risico van een elektrische schok of van letsel doen ontstaan.

Veiligkeit van de batterijen

WAARSCHUWING:

Batterijen hunnen exploderen of lekken en hunnen letsel of brand veroorzaken. Beperk het risico door:

• Nauwgezet gevolg te gehen aan alle instructies en waarschuwingen op het label van de batterij en de verpakking.

• Batterijen algijd op juiste wijze in te zetten en waar bij op de polariteit te letten (+ en -), volg de markeringen op de batterij en de apparatuur.

• Niet de polen van de batterij kort te sluiten.
• Niet Niet-oplaadbare batterijen op te laden.
• Niet oude en neue batterijen door elkaar te gebruiken. Alle batterijen tegelijkkertijd te verrangen door neue batterijen van hetzelfde merk en type.
• Lege batterijen onmiddelijk uit te nemen en volgens lokaal geldende voorschriften weg te doein.
• Niet batterijen in het vuur te gooien.
• Batterijen buiten bereik van kinderen te houden.
• Batterijen uit te nemen wonneer het toestel nicht in gebruik is.

Batterijen van het type AA plaatsen

Plaats neue AA-batterjen in de laser STHT77504-1 of STHT77594-1.

1. Draai de laser ondersteboven.
2. Open aan de onderzijde van de laser de grendel van de afdekking van het batterijvak (Afbeelding B 1).
3. Plaats vier neue AA-batterijen van een goed merk, en let er waar bij op dat u de zijde + en - van de batterijenplaatst, zoals worden aangeduid aan de binnenzijde van het batterijenvak (Afbeelding B 2).
4. Duw de afdekking van het batterijvak zicht tot deze op z'nplaats klikt (Afbeelding B 3).

Schuif wonneer de laser nicht in gebruik is, de schakelaar Power/Transport Lock maar de middenpositie (OFF) (Afbeelding A 2) zodate batterijen worden gespaard.

De laser inschakelen

1. Plaats de laser op een glad, vlak enrecht oppervlak, met de laser gericht op de tegenoverstaande muur (0^ positie).

2. Schakel de laser in (ON) zodate een horizontale laserstraal verschijnt. Of:

3. Verplaats de schakelaar Power/Transport Lockaar links zodate slinger vergrendeld blijft ende lijnen verschijnen in de handmatige stand(Afbeelding A 1).

4. Verplaats de schakelaar Power/Transport Lock waar rechts zodate slinger ontgrendeld worden en de lijnen verschijnen in de zich-nivellerende stand (Afbeelding A 3).

5. Druk op (Abeelding

A4 zodate een

horizontal laserstraal verschijnt, druk een tweede maal voor een verticale straal en een derde maal voor een horizontale straal en een verticale straal.

1. Controller de laserstralen.

2. Als de laser zo schuin (>4^) worden gezet dat het apparaat zichzelf Niet waterpas kan zetten, of de laser Niet waterpas is in de handmatige stand, zullen de laserstralen knipperen.

3. Als de laserstralen knipperen, is de laser nicht waterpas (of loodrecht) en mag NIET WORDEN GEBRUIKT voor het bepalen of markeren van een lijn waterpas of loodrecht. Zet de laser opnieuw goed neer op een oppervlak dat waterpas is.

4. Als EEN van de volgende verklaringen WAAR is, ga dan verder met de instructies voorNauwkeurigheid van de laser controeren EN GEBRUIK DAARNA PAS DE LASER voor een project.

5. Dit is de eerste maal dat u de laser gebruikt (in het geval dat de laser blootgesteld is geweest aan extreme temperatures).

6. De laser is al enigearend Niet op nauwkeurigheid gecontroleerd.
7. De laser is misschien geallen.

Nauwkeurigheid van de laser controleren

Het lasergereedschap worden in de fabriek verzegeld en gekalibreerd. U worden geadviseerd de nauwkeurigheid te controlleren voordat u de laser voor de eerste keer gebruikt (in het geval dat de laser blootgesteld is geweest aan extreme temperature) en daarna regelmatin de nauwkeurigheid van uw werk te controlleren. Volg deze richtlijnen, wanner u een van de nauwkeurigheidscontroles in deze handleiding uitvoert:

• Gebruik een zo groot möglichke ruimte/afstanddiegelijk of bijna gelijk is aan de werkafstand. Hoe groter de ruimte/afstand, des te gemakkelijker is het de nauwkeurigheid van de laser te meten.
• Plaats de laser op eenglad, vlak, stabel oppervlak dat in beidenrichtingen waterpas is.
• Markeer het middelpunt van de laserstraal.

Horizontale straal - Scan-richting

Voor het controleren van de horizontale kalibratie van de laser zijn twee muren nodig ten minste 9m (30^) uit elkaar. Het is erg belangrijk dat u een kalibratietestuitvoert over een afstand die nicht kleiner is dan deafstand waarvoor u de laser wilt gebruiken.

1. Verplaats de laser maar het andere uiteinde van de muur (Afbeelding D ①).
2. Verplaats de schakelaar Power/Transport Lock waar rechts (Afbeelding A 3) en schakel zo de laser in (ON) in de zelf-nivellerende stand,nu verschijnt een horizontale laserstraal.
3. Markee op een afstand van ten minste 9 m van elkaar langs de laserstraal a en b.
4. Draai de laser 180^
5. Stel de hoogte van de laser zo in dat het midden van de straal op een lijn is met a (Afbeelding D 2).
6. Markeerdirect boven of onder b, c langs de laserstraal(Afbeelding D 3).

7. Meet de verticale afstand zusammen en c.

8. Als uw meting groter is dan de Toegestane afstand tussen b en c voor de bijbehorende Afstand tussen a en b in de volgende tabel, moet de laser worden nagezien in een officieel servicecentrum.

Afstand:tussen aen b	Toe te stane afstand:tussen b en c
9 m' (30') 4 mm
12 m 6 mm
15 m 8 mm

Horizontale straal - Helling richting

Als u de kalibratie van de horizontale helling van de laser wilt controleren hebt u een muur nodig van ten minste 9m (30') lang. Het is erg belangrijk dat u een kalibratietest uitvoert over een afstand die nicht kleiner is dan de afstand waarvoor u de laser wilt gebruiken.

1. Verplaats de laser maar het andere uiteinde van de muur (Afbeelding E 1).
2. Verplaats de schakelaar Power/Transport Lock waar rechts (Afbeelding A 3) en schakel zo de laser in (ON) in de zelf-nivellerende stand,nu verschijnt een horizontale laserstraal.
3. Markee een afstand van ten minste 9 m van elkaar langs de laserstraal a en b
4. Verplaats de laser waar het andere uiteinde van de muur (Afbeelding E 2).
5. Plaats de laserstraal in de richting van het eerste uiteinde vandezelfde muur en parallel aan de aangrenzende muur.
6. Stel de hoogte van de laser zo in dat het midden van de straal op een lijn is met b
7. Markeerdirect boven of onder a c langs de laserstraal(Afbeelding E 3).

8. Meet de afstand:tussen en c

9. Als uw meting groter is dan de toegestane afstand tussen a en c voor de bijbehorende afstand tussen a en b in onderstaande tabel, moet de laser worden nagezien in een officieel servicecentrum.

Afstand:tussen a en b	Toe te stane afstand tussen a en c
9 m' (30') 4 mm
12 m 6 mm
15 m 8 mm

NL

Verticale straal - Loodlijn

De contrôle van de verticale kalibratie (loodlijn) kan het nauwkeurigst worden uitgevoerd wanner er een aanzienlijke verticale hoogte beschikbaar is, in het ideale geval 9m (30^) met een person op de vloer die de laser plaatst en een ander persoon die in de buurt van het plafond de punt markeert die door de laser op het plafond wordt gprojecteerd. Het is erg belangrijk dat u een kalibratietest uitvoert over een afstand die nicht kleiner is dan de afstand waarvoor u de laser wilt gebruiken.

1. Plaats de laser op een afstand van ten minste 1,0 m van een deurpost (Afbeelding F 1).
2. Verplaats de schakelaar Power/Transport Lock waar rechts (Afbeelding A 3) en schakel zo de laser in (ON) in de zelf-nivellerende stand,nu verschijnt een horizontale laserstraal.
3. Druk eenmaal op zodat de verticale zichlijn verschijnt.
4. Richt de verticale laserstraal maar de deurpost.
5. Markee langs de onderzijde van de laserstraal drie locaties a, b en c; waar b halverwege is tussen a en c.
6. Waar de boenzijde van de laserstraal aan de boenzijde van de deurpost verschijnt, markeert u e
7. Verplaats de laser waar de tegenovergestelde zichdevan de deurpost (Afbeelding F 2).
8. Breng de onderijde van de laserstraal op een lijn met a, b en c.
9. Waar de boenzijde van de laserstraal aan de boenzijde van de deurpost verschijnt, markeert u f

10. Meet de afstand:tussen e en f

11. Als uw meting groter is dan de Toe te stane afstand tussen e en f voor de bijbehorende Hoogte D in de volgende tabel, moet de laser worden nagezien in een officieel servicecentrum.

Hoogte ①	Toe te stane afstand tussen e en f
2,0 m' 1,5 mm
2,5 m 2,0 mm
3,0 m 2,5 mm

De laser gebruiken

Bedieningstips

• Markee algiri het middelpunt van de straal die door de laser worden geprojecteer.
• Extreme temperatuurwisselingen können leiden tot beweging van interne onderdelen en dat kan de nauwkeurigheid nadelig beinvloeden. Controller de nauwkeurigheid vaakijdens uw werkzaamheden.
• Als de laser is gevallen, controller dan vooral.altijd de kalibratie.
  Zolang de laser goed is gekalibreerd, stelt de laser zichzelf waterpas. Ledere laser worden in de fabriek zo gekalibreerd dat waterpas worden gezonden zolang het apparaat maar op een vlak oppervlak worden geplaatst dat nicht meer dan gemiddeld ± 4^ van het waterpaspunt is verwijderd. Handmatige aanpassingen zijn nicht nodig.
• Gebruik de laser op een glad, vlak en recht oppervlak.

De laser uitschakelen

Schuif de schakelaar Power/Transport Lock waar de

stand OFF (Afbeelding A 2) wonneer de laser nicht in gebruik is. Staat de schakelaar nicht in de stand OFF, dan worden het laser-apparaat Niet uitgeschakeld.

De laser gebruiken met de beugel

Er worden een beugel (Afbeelding G) bij de laser geleverd zodate u het apparaat gemakkelijk op een steun, raster in het plafond of een paal kunt bevestigen.

1. Zet de laser stevig vast op de beugel.

2. Plaats de laser met behulp van de 1/4-20 schroefdraad aan de onderzijde, zichde achechterzijde van het apparaat(Afbeelding ), op de 1/4-20 schroefdraad op de arm van de beugel (Afbeelding 1).

3. Draai met de laserknop (Afbeelding G 2) de laser maar rechts vast op de 1/4-20 schroefdraad op de arm van de beugel.

4. U kurz, zo nodig, de hoogte of de positie van de laser op de beugel veranderen.

5. Draai de stelknop (Afbeelding ③) aan links als u de arm van de beugel wilt losmaken.
   Schuif de arm van de beugel omhoog of omlaag\ aar de gewenste hoogte (Afbeelding G 4). U=knt de hoek van de beugel wijzigen van 90^ \ aar 180^ , door de arm van de beugel\ aar de bovenzijde van de beugel te schuiven\ enervoigens de arm maar rechts te klappen (Afbeelding G 5).

6. Draai de stelknop (Afbeelding G 3) maar rechts als u de arm van de beugel op z'nplaats wilt vergrendelen.

7. Houd met behulp van de klem van de beugel (AfbeeldingG 6) de laser op z'n plaats op een balk, een raster in het plafond of een paal.

8. U kurz, zo nodig, de klem draaien zodate in de juiste hoek staat voor het bevestigen van een object. Draai, verwijl u de arm van de beugel met een hand vasthoudt, de klem met uw andere hand (Afbeelding G 7).

9. Plaats de klem van de beugel rond de balk, op het raster in het plafond of aan de paal.
10. Draai de knop van de klem (Afbeelding G 8)
    naar rechts tot de klem stevig rond het object zit en de beugel op z'nplaats worden gezchoolen.

De laser gebruiken met andere accessoires

WAARSCHUWING:

Accessoires die nicht worden aangeboden door STANLEY zich met deze laser getest, en.daarom kan het gebruik van dergelijkke accessoires met deze laser gevaarlijk zich.

Gebruik alleen STANLEY®-accessoires die voor gebruik met dit model worden aanbevolen. Accessoires die misschien geschiktঃ voor deene laser, kuren gevaarlijkঃ waarneer ze op een andere laser worden gebruikt.

De laser is voorzien van een 1/4-20 interne schroefdraad aan de onderzijde, zijde en achechterzijde (Afbeelding C) voor toepassing van op dit moment verkrijgbare of toekomstige STANLEY®-accessoires.

Andere accessoires die worden aanbevolen voor gebruik met deze laser zich降到eerprijs verkrijigbaar bij uw leverancier terplaatse of bij een officieel servicecentrum. Heeft u hulp nodig bij het vinden van een accessoire, neem dan contact op met het STANLEY-servicecentrum bij u in de buurt of ga waar onderze website: http://www.STANLEY.com.

Onderhoud

• Wanner u de laser Niet meer gebruikt, kaak dan de externe onderdelen ervan schoon met een vochtige doek, veeg cervolgens het apparaat droog met een droge doek en berg het cervolgens op in de meegeleverde gereedschapsdoos.
• De externe onderdelen van de laser zich wel bestand gegen oplosmiddelen, maar u mag de laser NOoit met dergelijkke middelen schoonmaken.
  Berg het laserapparaat Niet op bij temperaturen lager dan -20^ (-5^) of hoger dan 60^ (140^) .
• Zorg ervoor dat u nauwkeurig werk(Intkunt blijven leveren, controllerer regelmatig de kalibratie van de laser.
• Controles van de kalibratie en andere onderhoudswerkzaamheden können door STANLEY-servicecentra.

Oplossen van problemen

De laser kan nicht worden ingeschakeld

• Controller de AA-batterijen zodate u zeker weet dat:
• Elke batterijgoed is geplaatst, volgens de (+) en (-) die aan de binnenenzijde van het batterijvak worden vermeld.
• De contacten van de batterijen schoon zijn en vrij van roest of corrosie.
• De batterijen zich en van een goed merk, zodate de kans van lekkage van de batterijen worden beperkt.
• Controller dat de AA-batterijen in goede werkende staat zijn. Als u hierover twijfelt, probeer dan of het apparaat beter werkt met weitere batterijen.
• Wanner u oplaadbare batterijen gebruikt, controller dan dat deze geheel zich opgeladen.
• Let er vooral op dat de laser droog blijft.
• Als het laser-apparaat warmer wordt dan 50^ , kan het Niet worden ingeschakeld. Als het laser-apparaat is opgeborgen bij extreem hoge temperaturen, maar het dan afkoelen. De laser-waterpas zal nicht beschadigd raken wanner u de schakelaar Power/ Transport Lock bedient voordat u het apparaat tot de juiste LAST temperatuur maar afkoelen.

De laserstraal knippert

De lasers zich zo ontworpen dat ze in de zelf-nivellerende standzichzelf waterpas afstellen tot op gemiddeld4° in alle richtingen. Als de laser zo ver wordt gekanteld dat het interne mechanisme zichzelf Niet waterpas kan afstellen (of de laser is Niet waterpas in de handmatige stand), zullen de laserstralen knipperen ten teken dat het kantelbereik is overschreden.

ALS DE LASERSTRALEN KNIPPEREN, IS DE LASER NIET WATERPAS OF LOODRECHT EN MAG NIET WORDEN GEBRUIKT VOOR HET BEPALEN OF MARKEREN VAN EEN LIJN WATERPAS OF LOODRECHT. Zet de laser opnieuw goed neer op een oppervlak dat beter waterpas is.

Laserstralen blijven in beweging

De laser is precisie-instrument. Daarom zal de laser, als het apparaat Niet op een stabel (en stilstaand) oppervlak is geplaatst, blijven proberen het waterpaspunt te vinden. Blijft de straal in beweging, plaats de laser dan op een stabieler oppervlak.

Controleer ook dat het oppervlak betrekkelijk vlak enrecht is, zodate laser stabel staat.

Service en reparations

Opmerking: Wanner de laser wordt gedemonteerd, komen alle garanties op het product te vervallen.

De VEILIGHEID en BETROUWBAARHEID van het product+kunnen alleen worden gegardeerd wanner reparaties, onderhoudswerkzaamheden en afstellingen worden uitgevoerd door officiele servicecentra. Wanner service of onderhoud worden uitgevoerd door Niet-gekwalificeerd personeel kan een risico van letsel ontstaan. Zoek het STANLEY -servicecentrum bij u in de buurt, ga maar

http://www.STANLEY.com.

Garantie van tweeJAAR

Stanley geeft op elektronisch meetgereedschap een garantie gegen gebreken in materialen en/of deuitvoering, gedurende twee jaar na de aankoopdatum.

Niet goed werkende producten zullen worden gerepareerd of verrangen, al naargelang Stanley besluit, als zij samen met het aankoopbewijs worden opgestuurd maar:

Deze garantie dekt geen gebreken die wordenveroorzaakt door ongelukken, slijtage, gebruik dat Niet in overeenstemming is met de instructies van de fabrikant of reparatie of wijziging van dit product die Niet door Stanley is geauthoriseerd.

Reparatie of vervanging krachtens deze Garantie is.
niet van invloed op de afloopdatum van de Garantie.

In de mate waarin dat worden toegestaan bij wet za Stanley onder deze Garantie Niet aansprakelijk zijn voor indirecte schade of gevolgschade die het gevolg is van gebreken in dit product.

Van deze Garantie mag nicht worden afgeweken zonder autorisatie van Stanley.

Deze Garantie heeft geen gevolgen voor de wettelijk rechten van consumenten/kopers van dit product.

Voor deze Garantie gelden de wetten van het land waarin de aankoop is gedaan en deze Garantie is opgesteld in overeenkomst met deze wetten en Stanley en de koper gaan beiden onherroepelijk akkoord met de exclusive jurisdictie van derechtbanken van dat land, ten aanzien van een aanspraak of aangelegenheid die ontstaat krachtens of in verband met deze Garantie.

Kalibratie en de juiste behandeling vallen nicht onder de garantie.

OPMERKING:

De klant is verantwoordelijk voor het juiste gebruik en de juiste behandeling van het instrument. Bovendien is de klant volledig verantwoordelijk voor het vanijd totijd controlleren van de nauwkeurigheid van de laser-unit, en waarom voor de kalibratie van het instrument.

Specifications

	STHT77504-1 STHT77594-1
Lichtbron Laser-diodes
Laser-golfengte	630-680 nm zichtbaar	510-530 nm zichtbaar
Laser-verbogen ≤3,2 mW KLASSE 2 LASERPRODUCT
Werkbereik 20m (65') 25m (80')
Nauwkeurigheid ± 4 mm @ 10 m (±5/3)2''' @ 33'
Voedingsbron 4 batterijen formaat AA (1,5V) (3V DC)
Bedrijfstemperatuur -10°C tot 40°C (14°F tot 104°F)
Opslagtemperatuur -20°C tot 60°C (-5°F tot 140°F)

Indhold
