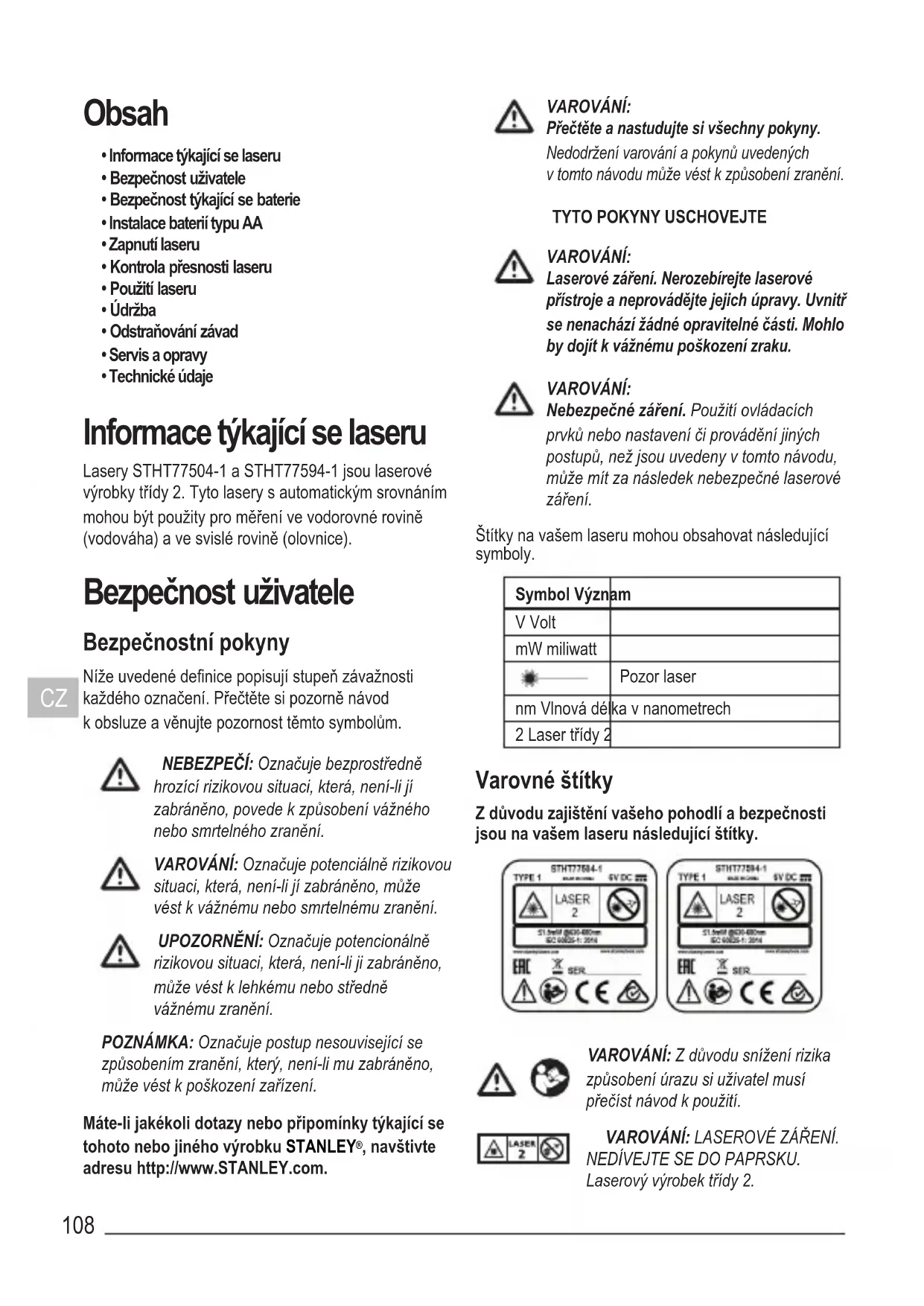

NÁVOD K OBSLUZE SLL360 STANLEY

• Informace týkající se laseru

• Bezpečnost uživatele

• Bezpečnost týkající se baterie

• Kontrola přesnosti laseru

• Technické údaje Informace týkající se laseru Lasery STHT77504-1 a STHT77594-1 jsou laserové výrobky třídy 2. Tyto lasery s automatickým srovnáním mohou být použity pro měření ve vodorovné rovině (vodováha) a ve svislé rovině (olovnice). Bezpečnost uživatele Bezpečnostní pokyny Níže uvedené denice popisují stupeň závažnosti každého označení. Přečtěte si pozorně návod k obsluze a věnujte pozornost těmto symbolům. NEBEZPEČÍ: Označuje bezprostředně hrozící rizikovou situaci, která, není-li jí zabráněno, povede k způsobení vážného nebo smrtelného zranění. VAROVÁNÍ: Označuje potenciálně rizikovou situaci, která, není-li jí zabráněno, může vést k vážnému nebo smrtelnému zranění. UPOZORNĚNÍ: Označuje potencionálně rizikovou situaci, která, není-li ji zabráněno, může vést k lehkému nebo středně vážnému zranění. POZNÁMKA: Označuje postup nesouvisející se způsobením zranění, který, není-li mu zabráněno, může vést k poškození zařízení. Máte-li jakékoli dotazy nebo připomínky týkající se tohoto nebo jiného výrobku STANLEY

, navštivte adresu http://www.STANLEY.com. VAROVÁNÍ: Přečtěte a nastudujte si všechny pokyny. Nedodržení varování a pokynů uvedených v tomto návodu může vést k způsobení zranění.

TYTO POKYNY USCHOVEJTE

VAROVÁNÍ: Laserové záření. Nerozebírejte laserové přístroje a neprovádějte jejich úpravy. Uvnitř se nenachází žádné opravitelné části. Mohlo by dojít k vážnému poškození zraku. VAROVÁNÍ: Nebezpečné záření. Použití ovládacích prvků nebo nastavení či provádění jiných postupů, než jsou uvedeny v tomto návodu, může mít za následek nebezpečné laserové záření. Štítky na vašem laseru mohou obsahovat následující symboly. Symbol Význam V Volt mW miliwatt Pozor laser nm Vlnová délka v nanometrech 2 Laser třídy 2 Varovné štítky Z důvodu zajištění vašeho pohodlí a bezpečnosti jsou na vašem laseru následující štítky. VAROVÁNÍ: Z důvodu snížení rizika způsobení úrazu si uživatel musí přečíst návod k použití. VAROVÁNÍ: LASEROVÉ ZÁŘENÍ. NEDÍVEJTE SE DO PAPRSKU. Laserový výrobek třídy 2.109

• Nepracujte s laserem ve výbušném prostředí, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prašných látek. V tomto nářadí může docházet k jiskření, které může způsobit vznícení hořlavého prachu nebo výparů.

• Pokud laser nepoužíváte, uložte jej mimo dosah dětí a nekvalikovaných osob. Lasery jsou v rukou neproškolené obsluhy nebezpečné.

• Opravy nářadí MUSÍ být prováděny pouze technikem s odpovídající kvalikací. Servis nebo údržba prováděná nekvalikovanou osobou může vést k vzniku úrazu. Chcete-li najít nejbližší autorizovaný servis Stanley, navštivte adresu http:// www.2helpU.com.

• Nepoužívejte pro sledování laserového paprsku optické přístroje, jako jsou dalekohled nebo nivelační přístroj. Mohlo by dojít k vážnému poškození zraku.

• Nepokládejte laser do takové polohy, kde by mohly jakékoli osoby upřít zrak do laserového paprsku, ať již neúmyslně nebo záměrně. Mohlo by dojít k vážnému poškození zraku.

• Nepokládejte laser v blízkosti odrazných materiálů, které mohou způsobit odklon paprsku a následné zasažení zraku okolních osob. Mohlo by dojít k vážnému poškození zraku.

• Pokud laser nepoužíváte, vypněte jej. Ponechání laseru v zapnutém stavu zvyšuje riziko zasažení zraku okolních osob.

• Laser žádným způsobem neupravujte. Úprava výrobku může mít za následek nebezpečné ozáření.

• Nepracujte s laserem v blízkosti dětí a nedovolte dětem, aby laser používaly. Mohlo by dojít k vážnému poškození zraku.

• Neodstraňujte varovné štítky a udržujte je čitelné. Budou-li výstražné štítky odstraněny, uživatel nebo okolní osoby mohou být nechtěně vystaveny záření.

• Umístěte laser bezpečně na stabilní povrch. Dojde-li k pádu tohoto laseru, může dojít k poškození laseru nebo k zranění osob. Bezpečnost osob

• Při práci s výrobkem zůstaňte pozorní, stále sledujte, co provádíte a pracujte s rozvahou. Nepoužívejte tento laser, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s tímto laserem může vést k způsobení vážného úrazu.

• Používejte prvky osobní ochrany. Vždy používejte ochranu zraku. V závislosti na pracovních podmínkách používejte ochranná vybavení, jako jsou maska proti prachu, neklouzavá bezpečná pracovní obuv, pevná přilba a ochrana sluchu, abyste snížili riziko způsobení zranění osob. Použití nářadí a jeho údržba

• Nelze-li pomocí spínače Zapnuto/Pojistka pro přepravu laser zapnout a vypnout, nepoužívejte tento laser. Každé elektrické nářadí s nefunkčním spínačem je nebezpečné a musí být opraveno.

• Dodržujte pokyny uvedené v tomto návodu v části Údržba. Použití neoriginálních dílů nebo nedodržování uvedených pokynů pro Údržbu vytváří riziko úrazu elektrickým proudem nebo jiného zranění. Bezpečnostní pokyny pro baterie VAROVÁNÍ: Baterie mohou explodovat nebo z nich může unikat kapalina, a mohou tak způsobit zranění nebo požár. Z důvodu snížení tohoto rizika:

• Pečlivě dodržujte všechny pokyny a varování uvedená na štítku baterie a na obalu.

• Baterie vždy vkládejte se správnou polaritou (+ a -) tak, jak je vyznačeno na baterii a na zařízení.

• Zabraňte zkratu kontaktů baterie.

• Nenabíjejte poškozené baterie.

• Nekombinujte staré baterie s novými. Staré baterie vždy nahrazujte novými bateriemi současně, a to stejnou značkou a typem.

• Vybité baterie okamžitě vyjměte a zlikvidujte v souladu s místními předpisy.

• Nelikvidujte staré baterie vhazováním do ohně.CZ

• Ukládejte baterie mimo dosah dětí.

• Není-li zařízení používáno, vyjměte z něj baterie. Instalace baterií typu AA Vložte nové baterie typu AA do laseru STHT77504-1 nebo STHT77594-1.

Otočte laser spodní stranou nahoru.

Zvedněte západku nacházející se na spodní části laseru, aby došlo k otevření krytu úložného prostoru pro baterie (obr.

Vložte do úložného prostoru čtyři nové kvalitní značkové baterie typu AA a ujistěte se, zda jsou kontakty - a + každé baterie v poloze, jaká je vyznačena uvnitř úložného prostoru (obr.

Stlačte dolů kryt úložného prostoru tak, aby došlo k jeho řádnému zajištění (obr.

Není-li laser používán, nastavte spínač Zapnuto/Pojistka pro přepravu do středové polohy (vypnuto) (obr.

aby nedocházelo k vybíjení baterie. Zapnutí laseru

Umístěte laser na hladký a rovný povrch tak, aby směřoval přímo dopředu směrem k protější stěně (poloha 0°).

Zapněte laser, aby došlo k zobrazení horizontálního laserového paprsku. Následovně:

• Přesuňte spínač Zapnuto/Pojistka pro přepravu směrem doleva, aby došlo k zajištění výkyvu a k zobrazení paprsků v ručním režimu (obr.

• Přesuňte spínač Zapnuto/Pojistka pro přepravu směrem doprava, aby došlo k odblokování výkyvu a k zobrazení paprsků v režimu automatické srovnání (obr.

Stiskněte tlačítko (obr.

) poprvé, aby došlo k zobrazení horizontálního laserového paprsku, podruhé, aby došlo k zobrazení vertikálního laserového paprsku a potřetí, aby došlo k zobrazení horizontálního i vertikálního laserového paprsku.

Zkontrolujte laserové paprsky.

• Je-li laser příliš nakloněn a nemůže-li provést automatické srovnání (> 4°), nebo není-li laser v režimu ruční srovnání, laserové paprsky budou blikat.

• Jestliže paprsky blikají, znamená to, že laser není vodorovně (nebo svisle) srovnán a NESMÍ BÝT POUŽIT pro určení nebo vyznačení vodorovné nebo svislé roviny. Zkuste laser přemístit na rovnější plochu.

Je-li JAKÝKOLI z následujících výroků PRAVDIVÝ, pokračujte podle pokynů pro Kontrolu přesnosti laseru, a to PŘED POUŽITÍM LASERU pro požadovanou práci.

• Jedná se o první použití tohoto laseru (v případě, kdy byl laser vystaven působení vysokých teplot).

• U laseru nebyla provedena kontrola přesnosti.

• Došlo k pádu tohoto laseru. Kontrola přesnosti laseru Utěsnění a kalibrace laserů jsou prováděny ve výrobním závodě. Doporučujeme vám, abyste provedli kontrolu přesnosti před prvním použitím tohoto laseru (v případě, kdy byl laser vystaven působení vysokých teplot) a potom v pravidelných intervalech, aby byla zajištěna přesnost prováděné práce. Při provádění jakýchkoli kontrol týkajících se přesnosti, které jsou uvedeny v tomto návodu, postupujte podle následujících kroků:

• Používejte největší možnou plochu/vzdálenost, která co nejvíce odpovídá provozní vzdálenosti. Čím větší je plocha/vzdálenost, tím snadnější je měření přesnosti laseru.

• Umístěte laser na hladký, rovný a stabilní povrch, který je rovný v obou směrech.

• Označte si střed laserového paprsku. Vodorovný paprsek - kontrola směru Provádění kontroly kalibrace vodorovného paprsku vyžaduje dvě stěny ve vzdálenosti 9 m. Je důležité, aby byla kontrola kalibrace prováděna pomocí vzdálenosti, která není kratší než vzdálenost aplikací, pro které bude nástroj používán.111

Přemístěte laser ke konci stěny (obr.

Přesuňte spínač Zapnuto/Pojistka pro přepravu směrem doprava (obr.

), aby došlo k zapnutí laseru v režimu automatické srovnání a k zobrazení horizontálního laserového paprsku.

Minimálně ve vzdálenosti 9 m si na laserovém paprsku označte body

Nastavte výšku laseru tak, aby byl střed laserového paprsku srovnán s

Přímo nad nebo pod bodem

Změřte svislou vzdálenost mezi body

Je-li změřená hodnota větší než Přípustná vzdálenost mezi

pro odpovídající Vzdálenost mezi

, která je uvedena v následující tabulce, laser musí být opraven v autorizovaném servisu. Vzdálenost mezi

Přípustná vzdálenost mezi

9 m 4 mm 12 m 6 mm 15 m 8 mm Vodorovný paprsek - kontrola rozdílu výšky Provádění kontroly kalibrace vodorovného paprsku laseru vyžaduje jednu stěnu dlouhou minimálně 9 m. Je důležité, aby byla kontrola kalibrace prováděna pomocí vzdálenosti, která není kratší než vzdálenost aplikací, pro které bude nástroj používán.

Přemístěte laser ke konci stěny (obr.

Přesuňte spínač Zapnuto/Pojistka pro přepravu směrem doprava (obr.

), aby došlo k zapnutí laseru v režimu automatické srovnání a k zobrazení horizontálního laserového paprsku.

Minimálně ve vzdálenosti 9 m si na laserovém paprsku označte body

Přemístěte laser k opačnému konci stěny (obr.

Nastavte laser směrem k první poloze u stejné stěny a rovnoběžně s přilehlou stěnou.

Nastavte výšku laseru tak, aby byl střed laserového paprsku srovnán s

Přímo nad nebo pod bodem

Změřte svislou vzdálenost mezi body

Je-li změřená hodnota větší než Přípustná vzdálenost mezi

pro odpovídající Vzdálenost mezi

, která je uvedena v následující tabulce, laser musí být opraven v autorizovaném servisu. Vzdálenost mezi

Přípustná vzdálenost mezi

9 m 4 mm 12 m 6 mm 15 m 8 mm Svislý paprsek - Olovnice Kontrola kalibrace kolmosti laseru (olovnice) může být nejpřesněji provedena v místě, kde je k dispozici vysoká stěna s výškou ideálně 9 m. Jedna osoba musí být dole, kde je na podlaze postaven laser a další osoba musí být v blízkosti stropu, aby mohla na stropě označit bod vytvořený paprskem. Je důležité, aby byla kontrola kalibrace prováděna pomocí vzdálenosti, která není kratší než vzdálenost aplikací, pro které bude nástroj používán.

Umístěte laser ve vzdálenosti minimálně 1,0 m od dveřní zárubně (obr.

Přesuňte spínač Zapnuto/Pojistka pro přepravu směrem doprava (obr.

), aby došlo k zapnutí laseru v režimu automatické srovnání a k zobrazení horizontálního laserového paprsku.

Stiskněte jednou tlačítko , aby došlo k zobrazení vertikálního laserového paprsku.

Namiřte vertikální laserový paprsek směrem ke dveřní zárubni.

Podél spodní části laserového paprsku označte tři polohy

V místě, kde se horní část laserového paprsku objeví nad dveřní zárubní, označte bod

Přemístěte laser k opačné straně dveřní zárubně (obr.

Srovnejte spodní část laserového paprsku s

V místě, kde se horní část laserového paprsku objeví nad dveřní zárubní, označte bod

Změřte vzdálenost mezi

Je-li změřená hodnota větší než Přípustná vzdálenost mezi

pro odpovídající Výšku

uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu. Výška

Přípustná vzdálenost mezi

2,0 m 1,5 mm 2,5 m 2,0 mm 3,0 m 2,5 mm Použití laseru Pokyny pro použití

• Vždy si vyznačte střed paprsku vytvářeného laserem.

• Extrémní změny teploty mohou způsobit pohyb vnitřních částí laseru a tím mohou ovlivnit jeho přesnost. Během práce provádějte častou kontrolu přesnosti.

• Došlo-li k pádu laseru, zkontrolujte, zda je stále správně kalibrován.

• Je-li laser správně kalibrován, provádí automatické srovnání. Každý laser je kalibrován již ve výrobě tak, aby při postavení na rovnou plochu s tolerancí sklonu ± 4° našel vodorovnou polohu. Není vyžadováno žádné ruční seřízení.

• Používejte laser na hladkém a rovném povrchu. Vypnutí laseru Není-li laser používán, nastavte spínač Zapnuto/ Pojistka pro přepravu do polohy vypnuto (obr.

Není-li tento spínač nastaven do polohy vypnuto, laser se nevypne. Použití laseru s držákem S tímto laserem je dodáván držák (obr.

), a proto můžete laser snadno upevnit na sloupek, stropní mřížku nebo tyč.

Upevněte laser bezpečně k držáku.

• Pomocí otvoru se závitem 1/4-20 na spodní, boční nebo zadní části laseru (obr.

• Otáčejte upínacím šroubem (obr.

) ve směru pohybu hodinových ručiček, aby došlo k zajištění laseru na ramenu držáku.

Je-li to nutné, změňte výšku nebo polohu laseru na držáku.

• Otáčejte seřizovacím šroubem (obr.

) proti směru pohybu hodinových ručiček, aby došlo k uvolnění ramena držáku.

• Posuňte rameno držáku nahoru nebo dolů do požadované výšky (obr.

). Chcete-li změnit polohu držáku z polohy 90° na 180°, posuňte rameno na horní část držáku a potom překlopte rameno doprava (obr.

• Otáčejte seřizovacím šroubem (obr.

) ve směru pohybu hodinových ručiček, aby došlo k zajištění ramena držáku v požadované poloze.

Pro upevnění laseru na sloupku, stropní mřížce nebo tyči, použijte příchytku držáku (obr.

• Je-li to nutné, otočte příchytku tak, aby byla umístěna ve správném úhlu pro upevnění k objektu. V jedné ruce držte rameno držáku a druhou ruku použijte k otáčení příchytky (obr.

• Nasaďte příchytku držáku na sloupek, stropní mřížku nebo tyč.

• Otáčejte upínacím šroubem (obr.

) ve směru pohybu hodinových ručiček, dokud nebude příchytka pevně utažena kolem objektu a držák řádně upevněn. Použití laseru s dalším příslušenstvím VAROVÁNÍ: Jiné příslušenství, než je příslušenství nabízené společností STANLEY, nebylo s tímto laserem testováno. Proto by mohlo být použití takového příslušenství s tímto laserem velmi nebezpečné.113

Používejte pouze příslušenství STANLEY

, které je doporučeno pro použití s tímto modelem. Příslušenství, které může být vhodné pro jeden typ laseru, může vést k vzniku úrazu, bude-li použito s jiným typem laseru. Tento laser je opatřen závitovými otvory 1/4-20 na spodní, boční nebo zadní části (obr.

), které umožňují upevnění příslušenství STANLEY

Další doporučené příslušenství pro použití s tímto laserem můžete zakoupit u nejbližšího autorizovaného prodejce nebo v autorizovaném servisu. Potřebujete-li pomoc při výběru jakéhokoli příslušenství, kontaktujte prosím nejbližší autorizovaný servis STANLEY nebo navštivte internetovou adresu: http://www.STANLEY.com. Údržba

• Není-li tento laser používán, očistěte jeho vnější části vlhkým hadříkem, otřete laser do sucha měkkým a suchým hadříkem a potom tento laser uložte do dodávaného kufříku.

• I když je vnější povrch laseru odolný proti rozpouštědlům, NIKDY nepoužívejte rozpouštědla pro čištění laseru.

• Neskladujte tento laser při teplotách, které jsou nižší než -20 ˚C nebo vyšší než 60 ˚C.

• Z důvodu zajištění přesnosti vaší práce provádějte častou kontrolu, zda je laser správně kalibrován.

• Kontrola kalibrace a další opravy musí být prováděny v autorizovaném servisu STANLEY. Odstraňování závad Laser nelze zapnout

• Zkontrolujte baterie typu AA:

• Každá baterie musí být správně vložena tak, aby kontakty (+) a (–) odpovídaly zobrazení v úložném prostoru pro baterie.

• Kontakty baterie musí být čisté a nesmí být zkorodované.

• Používejte nové, kvalitní a značkové baterie, aby bylo omezeno riziko úniků z baterií.

• Ujistěte se, zda jsou baterie typu AA v dobrém stavu. Pokud si nejste jisti, vyzkoušejte nové baterie.

• Používáte-li nabíjecí baterie, ujistěte se, zda jsou tyto baterie zcela nabity.

• Zajistěte, aby byl laser v suchém prostředí.

• Překročí-li teplota laseru 50 ˚C, laser nelze zapnout. Pokud byl laser uložen v extrémně horkém prostředí, nechejte jej vychladnout. Laser nebude při stisknutí tlačítka Zapnuto/Pojistka pro přepravu poškozen, pokud byl před použitím ochlazen na správnou teplotu. Laserové paprsky blikají Jsou-li tyto lasery v režimu automatické srovnání, jsou navrženy tak, aby provedly automatické srovnání až po odchylku od vodorovné polohy v průměru 4° ve všech směrech. Je-li sklon laseru tak velký, že již nemůže dojít k jeho automatickému srovnání (nebo není-li laser srovnán v ručním režimu), laserové paprsky budou blikat, což bude indikovat překročení povoleného rozsahu. BLIKAJÍCÍ LASEROVÉ PAPRSKY ZNAMENAJÍ,

ROVINY. Zkuste laser přemístit na rovnější plochu. Laserové paprsky se nepřestávají pohybovat Laser je velmi přesný přístroj. Nebude-li laser umístěn na stabilním (a nehybném) povrchu, bude se stále snažit nalézt srovnanou polohu. Nepřestane-li se paprsek pohybovat, zkuste laser přemístit na stabilnější povrch. Zkuste se také ujistit, zda je povrch relativně plochý a rovný tak, aby byl laser stabilní. Servis a opravy Poznámka: Demontáž laserové vodováhy způsobí zrušení platnosti všech záruk na tento výrobek. Z důvodu zajištění BEZPEČNOSTI a SPOLEHLIVOSTI výrobku svěřte provádění jeho oprav, údržby a seřízení autorizovanému servisu. Servis nebo údržba prováděná nekvalikovanou osobou může vést k způsobení úrazu. Chcete-li najít nejbližší autorizovaný servis STANLEY, navštivte adresu http://www.STANLEY.com.CZ

Záruka v trvání dvou let Společnost Stanley poskytuje na svá elektronická měřící zařízení záruku v trvání dvou let od data jejich zakoupení, že se u těchto zařízení neobjeví závady způsobené vadou materiálu nebo špatným dílenským zpracováním. Vadné výrobky, které budou odeslány do servisu společně s dokladem o jejich zakoupení, budou dle rozhodnutí společnosti Stanley opraveny nebo vyměněny: Stanley UK Sales Limited Gowerton Road Brackmills, Northampton NN4 7BW Tato záruka se nevztahuje na škody způsobené náhodným poškozením, opotřebováním, použitím odlišným od pokynů výrobce nebo provedením oprav či úprav, které nebyly schváleny společností Stanley. Oprava nebo výměna provedená v rámci této záruky nebude mít žádný vliv na dobu platnosti záruky. V rozsahu povoleném zákonem nenese společnost Stanley v rámci této záruky odpovědnost za nepřímé nebo následné ztráty vyplývající z nedostatků tohoto výrobku. Tato záruka se nesmí měnit bez schválení společnosti Stanley. Tato záruka nemá žádný vliv na zákonná práva spotřebitelů kupujících tento výrobek. Tato záruka se bude řídit a interpretovat podle zákonů země, kde byl výrobek Stanley prodán a kupující neodvolatelně souhlasí s tím, že se podřídí výlučné pravomoci soudů tohoto státu při jakékoli reklamaci nebo záležitosti vyplývající z této záruky nebo související s touto zárukou. Na kalibraci a na péči o přístroj se záruka nevztahuje. POZNÁMKA: Zákazník odpovídá za správné použití a za péči o tento přístroj. Mimoto zákazník také zcela odpovídá za pravidelnou kontrolu přesnosti laserové jednotky a za kalibraci přístroje. Technické údaje

STHT77504-1 STHT77594-1

Světelný zdroj Laserové diody Vlnová délka laseru 630 - 680 nm - viditelná 510 - 530 nm - viditelná Výkon laseru ≤ 3,2 mW - LASEROVÉ ZAŘÍZENÍ TŘÍDY 2 Pracovní dosah 20 m 25 m Přesnost ±4 mm na vzdálenost 10 m) Napájecí zdroj 4 baterie typu AA s napájecím napětím 1,5 V (3 V, stejnosměrné napětí) Provozní teplota -10 °C až 40 °C Teplota pro uložení -20 °C až 60 °C115
