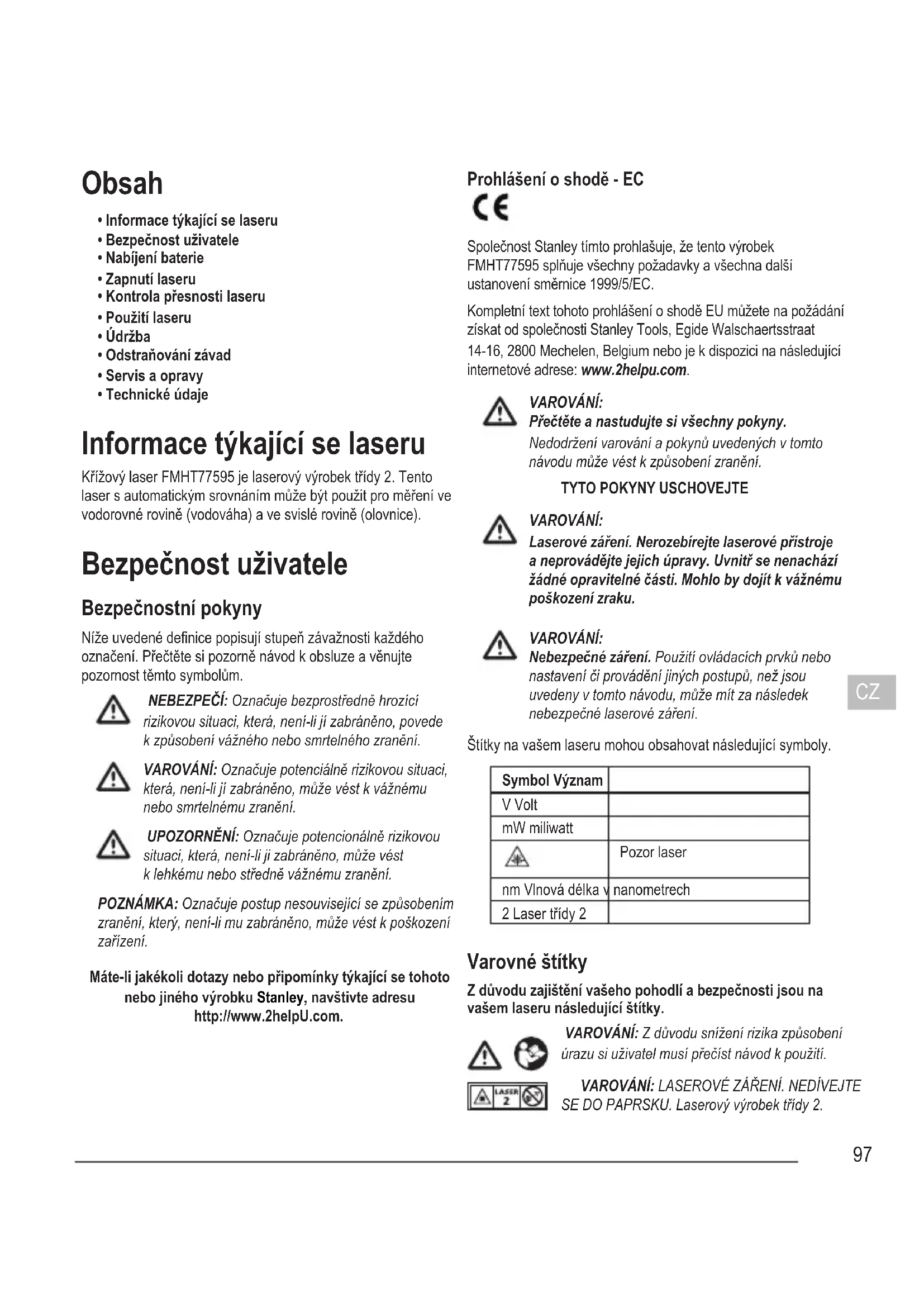

NÁVOD K OBSLUZE FMHT775951 STANLEY

• Informace týkající se laseru

• Bezpečnost uživatele

• Kontrola přesnosti laseru

• Technické údaje Informace týkající se laseru Křížový laser FMHT77595 je laserový výrobek třídy 2. Tento laser s automatickým srovnáním může být použit pro měření ve vodorovné rovině (vodováha) a ve svislé rovině (olovnice). Bezpečnost uživatele Bezpečnostní pokyny Níže uvedené denice popisují stupeň závažnosti každého označení. Přečtěte si pozorně návod k obsluze a věnujte pozornost těmto symbolům. NEBEZPEČÍ: Označuje bezprostředně hrozící rizikovou situaci, která, není-li jí zabráněno, povede k způsobení vážného nebo smrtelného zranění. VAROVÁNÍ: Označuje potenciálně rizikovou situaci, která, není-li jí zabráněno, může vést k vážnému nebo smrtelnému zranění. UPOZORNĚNÍ: Označuje potencionálně rizikovou situaci, která, není-li ji zabráněno, může vést k lehkému nebo středně vážnému zranění. POZNÁMKA: Označuje postup nesouvisející se způsobením zranění, který, není-li mu zabráněno, může vést k poškození zařízení. Máte-li jakékoli dotazy nebo připomínky týkající se tohoto nebo jiného výrobku Stanley, navštivte adresu http://www.2helpU.com. Prohlášení o shodě - EC Společnost Stanley tímto prohlašuje, že tento výrobek FMHT77595 splňuje všechny požadavky a všechna další ustanovení směrnice 1999/5/EC. Kompletní text tohoto prohlášení o shodě EU můžete na požádání získat od společnosti Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium nebo je k dispozici na následující internetové adrese: www.2helpu.com. VAROVÁNÍ: Přečtěte a nastudujte si všechny pokyny. Nedodržení varování a pokynů uvedených v tomto návodu může vést k způsobení zranění.

TYTO POKYNY USCHOVEJTE

VAROVÁNÍ: Laserové záření. Nerozebírejte laserové přístroje a neprovádějte jejich úpravy. Uvnitř se nenachází žádné opravitelné části. Mohlo by dojít k vážnému poškození zraku. VAROVÁNÍ: Nebezpečné záření. Použití ovládacích prvků nebo nastavení či provádění jiných postupů, než jsou uvedeny v tomto návodu, může mít za následek nebezpečné laserové záření. Štítky na vašem laseru mohou obsahovat následující symboly. Symbol Význam V Volt mW miliwatt Pozor laser nm Vlnová délka v nanometrech 2 Laser třídy 2 Varovné štítky Z důvodu zajištění vašeho pohodlí a bezpečnosti jsou na vašem laseru následující štítky. VAROVÁNÍ: Z důvodu snížení rizika způsobení úrazu si uživatel musí přečíst návod k použití. VAROVÁNÍ: LASEROVÉ ZÁŘENÍ. NEDÍVEJTE SE DO PAPRSKU. Laserový výrobek třídy 2.98

• Je-li zařízení používáno způsobem, který není specikován výrobcem, může být ochrana poskytovaná zařízením narušena.

• Nepracujte s laserem ve výbušném prostředí, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prašných látek. V tomto nářadí může docházet k jiskření, které může způsobit vznícení hořlavého prachu nebo výparů.

• Pokud laser nepoužíváte, uložte jej mimo dosah dětí a nekvalikovaných osob. Lasery jsou v rukou neproškolené obsluhy nebezpečné.

• Opravy nářadí MUSÍ být prováděny pouze technikem s odpovídající kvalikací. Servis nebo údržba prováděná nekvalikovanou osobou může vést k vzniku úrazu. Chcete-li najít nejbližší autorizovaný servis Stanley, navštivte adresu http://www.2helpU.com.

• Nepoužívejte pro sledování laserového paprsku optické přístroje, jako jsou dalekohled nebo nivelační přístroj. Mohlo by dojít k vážnému poškození zraku.

• Nepokládejte laser do takové polohy, kde by mohly jakékoli osoby upřít zrak do laserového paprsku, ať již neúmyslně nebo záměrně. Mohlo by dojít k vážnému poškození zraku.

• Nepokládejte laser v blízkosti odrazných materiálů, které mohou způsobit odklon paprsku a následné zasažení zraku okolních osob. Mohlo by dojít k vážnému poškození zraku.

• Pokud laser nepoužíváte, vypněte jej. Ponechání laseru v zapnutém stavu zvyšuje riziko zasažení zraku okolních osob.

• Laser žádným způsobem neupravujte. Úprava výrobku může mít za následek nebezpečné ozáření.

• Nepracujte s laserem v blízkosti dětí a nedovolte dětem, aby laser používaly. Mohlo by dojít k vážnému poškození zraku.

• Neodstraňujte varovné štítky a udržujte je čitelné. Budou- li výstražné štítky odstraněny, uživatel nebo okolní osoby mohou být nechtěně vystaveny záření. 7.2V DC 2.0Ah 14.4Wh FMHT77595 www.STANLEYTOOLS.com Li-ion2INR19/665002595 Use only with charger listedin Operator’s Manual
• Umístěte laser bezpečně na stabilní povrch. Dojde-li k pádu tohoto laseru, může dojít k poškození laseru nebo k zranění osob. Bezpečnost osob

• Při práci s výrobkem zůstaňte pozorní, stále sledujte, co provádíte a pracujte s rozvahou. Nepoužívejte tento laser, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s tímto laserem může vést k způsobení vážného úrazu.

• Používejte prvky osobní ochrany. Vždy používejte ochranu zraku. V závislosti na pracovních podmínkách používejte ochranná vybavení, jako jsou maska proti prachu, neklouzavá bezpečná pracovní obuv, pevná přilba a ochrana sluchu, abyste snížili riziko způsobení zranění osob. Použití nářadí a jeho údržba

• Nelze-li pomocí spínače zapnuto/pojistka pro přepravu laser zapnout a vypnout, nepoužívejte tento laser. Každé elektrické nářadí s nefunkčním spínačem je nebezpečné a musí být opraveno.

• Dodržujte pokyny uvedené v tomto návodu v části Údržba. Použití neoriginálních dílů nebo nedodržování uvedených pokynů pro údržbu vytváří riziko úrazu elektrickým proudem nebo jiného zranění. Bezpečnostní pokyny pro baterie Tento laser FMHT77595 je napájen baterií typu Li-Ion. VAROVÁNÍ: Z důvodu omezení rizika způsobení zranění si uživatel musí přečíst uživatelskou příručku, Bezpečnostní pokyny týkající se laseru a Bezpečnostní pokyny pro baterie. Nabíjení baterie Pro nabíjení baterie Li-Ion používejte nabíjecí jednotku, která je dodávána s tímto laserem FMHT77595.

Připojte elektrickou zástrčku na jednom konci nabíjecí jednotky k síťové elektrické zásuvce (obr.

Na zadní části laseru odsuňte na stranu krytku nabíjecího portu (obr.

Zasuňte malou část nabíjecí jednotky do nabíjecího portu laseru (obr.

Nechejte baterii zcela nabít. Při nabíjení baterie bude svítit LED indikátor napájení.

Jakmile LED indikátor napájení zhasne, odpojte nabíjecí jednotku od elektrické zásuvky a od nabíjecího portu laseru.

Zasuňte krytku portu zpět přes nabíjecí port laseru. Není-li laser používán, nastavte spínač zapnuto/pojistka pro přepravu směrem DOLEVA do polohy zajištěno/vypnuto (obr.

), aby nedocházelo k vybíjení baterie. Zapnutí laseru

Umístěte laser na hladkou a rovnou plochu.

Nastavte spínač zapnuto/pojistka pro přepravu směrem doprava do polohy odjištěno/zapnuto (obr.

Na části s tlačítky (obr.

) se ujistěte, zda kontrolka svítí zeleně (> 5 %). Jestliže kontrolka bliká, znamená to, že je úroveň nabití baterie nižší než 5 %.

• S téměř vybitou baterií může laser ještě chvíli pokračovat v provozu, ale jas laserových čar bude rychle slábnout.

• Po úplném nabití laseru a po jeho opětovném zapnutí budou mít laserové čáry znovu maximální jas.

, stiskněte tlačítko poprvé, aby došlo k zobrazení vodorovné laserové čáry, podruhé, aby došlo k zobrazení svislé čáry, a potřetí, aby došlo k zobrazení vodorovné i svislé laserové čáry.

Zkontrolujte laserové paprsky. Laser je navržen tak, aby provedl automatické srovnání polohy. Je-li sklon laseru takový, že již nemůže provést automatické srovnání (> 4°), laserové paprsky budou opakovaně dvakrát blikat a na panelu s kontrolkami bude nepřetržitě blikat kontrolka (obr.

Jestliže paprsky blikají, znamená to, že laser není vodorovně (nebo svisle) srovnán a NESMÍ BÝT POUŽIT pro určení nebo vyznačení vodorovné nebo svislé roviny. Zkuste laser přemístit na rovnější plochu.

Na panelu s kontrolkami stiskněte tlačítko , aby byl otestován pulzní režim. Na panelu bude svítit kontrolka (obr.

) a laserové paprsky budou jasnější, protože budou blikat s velmi vysokou frekvencí. Používejte pulzní režim pouze s detektorem pro vysílání laserových paprsků na velkou vzdálenost.

Je-li JAKÝKOLI z následujících výroků PRAVDIVÝ, pokračujte podle pokynů pro Kontrolu přesnosti laseru, a to PŘED POUŽITÍM LASERU pro požadovanou práci.

• Jedná se o první použití tohoto laseru (v případě, kdy byl laser vystaven působení vysokých teplot).

• U laseru nebyla provedena kontrola přesnosti.

• Došlo k pádu tohoto laseru. Kontrola přesnosti laseru Utěsnění a kalibrace laserů jsou prováděny ve výrobním závodě. Doporučujeme vám, abyste provedli kontrolu přesnosti před prvním použitím tohoto laseru (v případě, kdy byl laser vystaven působení vysokých teplot) a potom v pravidelných intervalech, aby byla zajištěna přesnost prováděné práce. Při provádění jakýchkoli kontrol týkajících se přesnosti, které jsou uvedeny v tomto návodu, postupujte podle následujících kroků:

• Používejte největší možnou plochu/vzdálenost, která co nejvíce odpovídá provozní vzdálenosti. Čím větší je plocha/ vzdálenost, tím snadnější je měření přesnosti laseru.

• Umístěte laser na hladký, rovný a stabilní povrch, který je rovný v obou směrech.

• Označte si střed laserového paprsku. Přesnost vodorovné čáry – rovnoběžnost Kontrola rovnoběžnosti vodorovného paprsku vyžaduje rovný svislý povrch se šířkou minimálně 9 m.

Postavte k jednomu konci stěny stativ (obr.

Položte laser na stativ a zašroubujte závitovou část na stativu do závitového otvoru v laser.

Nastavte spínač zapnuto/pojistka pro přepravu směrem doprava, aby došlo k zapnutí laseru (obr.

Stiskněte jednou tlačítko , aby došlo k zobrazení vodorovné čáry laseru.

Označte na stěně dva body (P1 a P2) na vodorovné laserové čáře ve vzdálenosti minimálně 9 m od sebe.100

Přemístěte laser na druhý konec stěny a srovnejte vodorovnou čáru laseru s bodem P2 (obr.

Označte bod P3 na vodorovné čáře laseru v blízkosti bodu P1.

Změřte svislou vzdálenost mezi body P1 a P3.

Je-li změřená hodnota větší než Přípustná vzdálenost mezi P1 a P3 pro odpovídající Vzdálenost mezi P1 a P2 uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu. Vzdálenost mezi P1 a P2 Přípustná vzdálenost mezi P1 a P3 9 m 6 mm 12 m 8 mm 15 m 10 mm Přesnost vodorovné čáry – sklon Kontrola sklonu vodorovného paprsku vyžaduje rovný svislý povrch se šířkou minimálně 9 m.

Umístěte stativ do polohy zobrazené na obr.

• Doprostřed stěny (D 1/2).

• Před stěnu do vzdálenosti odpovídající polovině délky stěny (D 1/2).

Položte laser na stativ a zašroubujte závitovou část na stativu do závitového otvoru v laser.

Nastavte spínač zapnuto/pojistka pro přepravu směrem doprava, aby došlo k zapnutí laseru (obr.

Stiskněte třikrát tlačítko , aby došlo k zobrazení vodorovné a svislé čáry.

Namiřte svislou čáru laseru do prvního rohu nebo na referenční bod (obr.

Změřte polovinu vzdálenosti přes stěnu (D1/2).

V místě, kde se vodorovná čára laseru kříží s čárou vyznačující polovinu stěny (D1/2), označte bod P1.

Otočte stativ tak, aby byla svislá čára laseru namířena do druhého rohu nebo na druhý referenční bod (obr.

V místě, kde se vodorovná čára laseru kříží s čárou vyznačující polovinu stěny (D 1/2), označte bod P2.

Změřte svislou vzdálenost mezi body P1 a P2 (obr.

Je-li změřená hodnota větší než Přípustná vzdálenost mezi P1 a P2 pro odpovídající Vzdálenost (D1) uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu. Vzdálenost (D1) Přípustná vzdálenost mezi P1 a P2 9 m 3 mm 12 m 4 mm 15 m 5 mm Přesnost svislé čáry – kolmost Kontrola kolmosti svislé čáry laseru.

Změřte výšku rámu dveří (nebo referenčního bodu na stropě), abyste získali výšku D1 (obr.

Umístěte laser na podlahu tak, aby byl naproti rámu dveří (obr.

Nastavte spínač zapnuto/pojistka pro přepravu směrem doprava, aby došlo k zapnutí laseru (obr.

Stiskněte dvakrát tlačítko , aby došlo k zobrazení svislé čáry laseru.

Namiřte svislou čáru laseru směrem na rám dveří nebo na referenční bod na stropě.

V místě, kde se svislá čáru laseru protíná s výškou rámu dveří, označte bod P1.

V místě, kde se laserový paprsek dotýká podlahy, změřte vzdálenost D1 a označte bod P2.

Z bodu P2 změřte vzdálenost D1 a označte bod P3.

Přemístěte laser na opačnou stranu bodu P3 a namiřte svislou čáru laseru na bod P2 (obr.

Srovnejte svislou čáru laseru na podlaze s body P2 a P3 a nad rámem dveří označte bod P4.

Změřte vzdálenost mezi body P1 a P4 (obr.

Je-li změřená hodnota větší než Přípustná vzdálenost mezi P1 a P4 pro odpovídající Svislou vzdálenost (D1) uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu. Výška svislé vzdálenosti (D1) Přípustná vzdálenost mezi P1 a P4 2,5 m 1,5 mm 5 m 3,0 mm 6 m 3,6 mm 9 m 5,5 mm Použití laseru Pokyny pro použití

• Vždy si vyznačte střed paprsku vytvářeného laserem.

• Extrémní změny teploty mohou způsobit pohyb vnitřních částí laseru a tím mohou ovlivnit jeho přesnost. Během práce provádějte častou kontrolu přesnosti.

• Došlo-li k pádu laseru, zkontrolujte, zda je stále správně kalibrován.

• Je-li laser správně kalibrován, provádí automatické srovnání. Každý laser je kalibrován již ve výrobě tak, aby při postavení na rovnou plochu s tolerancí sklonu ± 4° našel vodorovnou polohu. Není vyžadováno žádné ruční seřízení.

• Používejte laser na hladkém a rovném povrchu. Vypnutí laseru Není-li laser používán, nastavte spínač Zapnuto/Pojistka pro přepravu do polohy Vypnuto/Zajištěno (obr.

). Není-li tento spínač nastaven do polohy zajištěno, laser se nevypne. Použití laseru s příslušenstvím VAROVÁNÍ: Jiné příslušenství, než je příslušenství nabízené společností Stanley, nebylo s tímto laserem testováno. Proto by mohlo být použití takového příslušenství s tímto laserem velmi nebezpečné. Používejte pouze příslušenství Stanley, které je doporučeno pro použití s tímto modelem. Příslušenství, které může být vhodné pro jeden typ laseru, může vést k vzniku úrazu, bude-li použito s jiným typem laseru. Na spodní části laseru jsou dva závitové otvory 1/4-20 a 5/8-11 (obr.

), které mohou být použity pro našroubování příslušenství Stanley. Používejte pouze příslušenství Stanley určené k práci s tímto výrobkem. Dodržujte pokyny uvedené u příslušenství. Doporučené příslušenství pro použití s tímto laserem můžete zakoupit u nejbližšího autorizovaného prodejce nebo v autorizovaném servisu. Potřebujete-li pomoc při výběru jakéhokoli příslušenství, kontaktujte prosím nejbližší autorizovaný servis Stanley nebo navštivte internetovou adresu: http://www.2helpU.com. Použití laseru s univerzálním držákem Většina čárových/bodových laserů, které jsou opatřeny montážním otvorem se závitem 5/8-11 může být použita s univerzálním držákem laseru FMHT77435 (obr.

). Tento univerzální držák může být použit jako volně stojící nebo namontovaný několika způsoby:

• Použijte gumový pásek na tyči 50 × 100 mm nebo na jiném svislém objektu.

• Použijte jeho zadní magnety pro upevnění na kovový nosník.

• Použijte otvor na zadní části pro zavěšení na hřebík nebo šroub na stěně.

• Použijte stropní příchytku pro uchycení na lištu pro zavěšení podhledu.

• Použijte spodní otvory se závity 5/8-11 nebo 1/4-20 pro upevnění na stojan. Údržba

• Není-li tento laser používán, očistěte jeho vnější části vlhkým hadříkem, otřete laser do sucha měkkým a suchým hadříkem a potom tento laser uložte do dodávaného kufříku.

• I když je vnější povrch laseru odolný proti rozpouštědlům, NIKDY nepoužívejte rozpouštědla pro čištění laseru.

• Neskladujte tento laser při teplotách, které jsou nižší než -20 ˚C nebo vyšší než 60 ˚C.

• Z důvodu zajištění přesnosti vaší práce provádějte častou kontrolu, zda je laser správně kalibrován.

• Kontrola kalibrace a další opravy musí být prováděny v autorizovaném servisu Stanley.102

Odstraňování závad Laser nelze zapnout

• Ujistěte se, zda je baterie Li-Ion zcela nabita.

• Zajistěte, aby byl laser v suchém prostředí.

• Překročí-li teplota laseru 50 °C, laser nelze zapnout. Pokud byl laser uložen v extrémně horkém prostředí, nechejte jej vychladnout. Laser nebude při stisknutí tlačítka Zapnuto/ Pojistka pro přepravu poškozen, pokud byl před použitím ochlazen na správnou teplotu. Laserové paprsky blikají Tyto lasery jsou navrženy tak, aby provedly automatické srovnání polohy až po odchylku od vodorovné polohy v průměru 4° ve všech směrech. Je-li sklon laseru tak velký, že již nemůže dojít k jeho automatickému srovnání, laserové paprsky budou blikat, což bude indikovat překročení povoleného rozsahu. BLIKAJÍCÍ LASEROVÉ PAPRSKY ZNAMENAJÍ, ŽE LASER NENÍ VODOROVNĚ NEBO SVISLE SROVNÁN A NESMÍ BÝT POUŽIT PRO STANOVENÍ NEBO VYZNAČENÍ VODOROVNÉ NEBO SVISLÉ ROVINY. Zkuste laser přemístit na rovnější plochu. Laserové paprsky se nepřestávají pohybovat Laser je velmi přesný přístroj. Nebude-li laser umístěn na stabilním (a nehybném) povrchu, bude se stále snažit nalézt srovnanou polohu. Nepřestane-li se paprsek pohybovat, zkuste laser přemístit na stabilnější povrch. Zkuste se také ujistit, zda je povrch relativně plochý a rovný tak, aby byl laser stabilní. Servis a opravy Poznámka: Demontáž laserové vodováhy způsobí zrušení platnosti všech záruk na tento výrobek. Z důvodu zajištění BEZPEČNOSTI a SPOLEHLIVOSTI výrobku svěřte provádění jeho oprav, údržby a seřízení autorizovanému servisu. Servis nebo údržba prováděná nekvalikovanou osobou může vést k způsobení úrazu. Chcete-li najít nejbližší autorizovaný servis Stanley, navštivte adresu http://www.2helpU.com.103

Technické údaje FMHT77595 Světelný zdroj Laserové diody Vlnová délka laseru 510–530 nm – viditelná Výkon laseru ≤ 1,3 mW - LASEROVÉ ZAŘÍZENÍ TŘÍDY 2 Pracovní dosah 30 m 50 m s detektorem Provozní teplota -10 °C až 50 °C Teplota pro uložení -20 °C až 60 °C Třída ochrany IP54 - Odolnost proti vnikání prachu a vody104
