MANUALE UTENTE FMHT775951 STANLEY

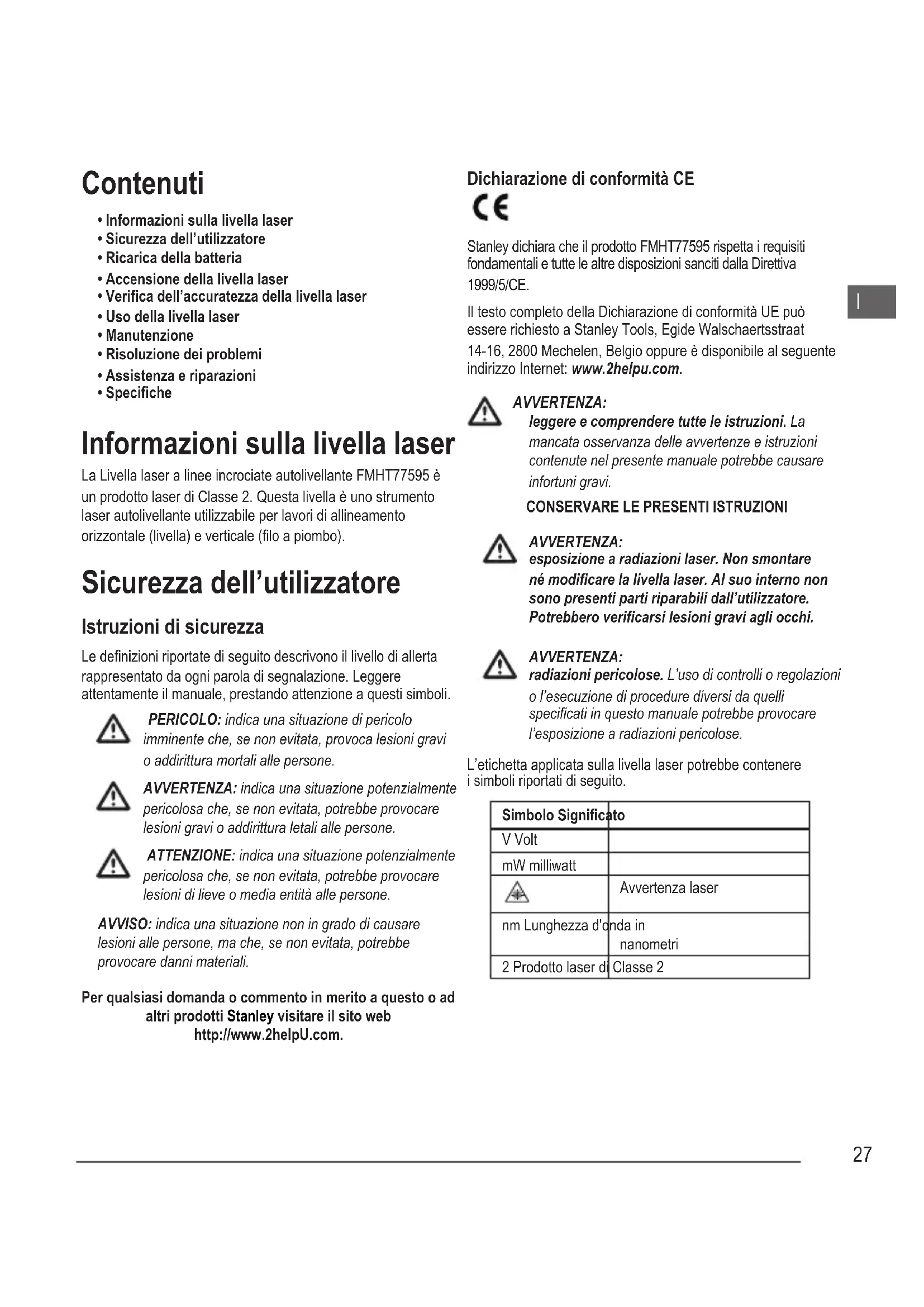

• Informazioni sulla livella laser

• Sicurezza dell’utilizzatore

• Ricarica della batteria

• Accensione della livella laser

• Verica dell’accuratezza della livella laser

• Uso della livella laser

• Risoluzione dei problemi

• Assistenza e riparazioni

• Speciche Informazioni sulla livella laser La Livella laser a linee incrociate autolivellante FMHT77595 è un prodotto laser di Classe 2. Questa livella è uno strumento laser autolivellante utilizzabile per lavori di allineamento orizzontale (livella) e verticale (lo a piombo). Sicurezza dell’utilizzatore Istruzioni di sicurezza Le denizioni riportate di seguito descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Leggere attentamente il manuale, prestando attenzione a questi simboli. PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali alle persone. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni gravi o addirittura letali alle persone. ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di lieve o media entità alle persone. AVVISO: indica una situazione non in grado di causare lesioni alle persone, ma che, se non evitata, potrebbe provocare danni materiali. Per qualsiasi domanda o commento in merito a questo o ad altri prodotti Stanley visitare il sito web http://www.2helpU.com. Dichiarazione di conformità CE Stanley dichiara che il prodotto FMHT77595 rispetta i requisiti fondamentali e tutte le altre disposizioni sanciti dalla Direttiva 1999/5/CE. Il testo completo della Dichiarazione di conformità UE può essere richiesto a Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgio oppure è disponibile al seguente indirizzo Internet: www.2helpu.com. AVVERTENZA: leggere e comprendere tutte le istruzioni. La mancata osservanza delle avvertenze e istruzioni contenute nel presente manuale potrebbe causare infortuni gravi.

CONSERVARE LE PRESENTI ISTRUZIONI

AVVERTENZA: esposizione a radiazioni laser. Non smontare né modicare la livella laser. Al suo interno non sono presenti parti riparabili dall’utilizzatore. Potrebbero vericarsi lesioni gravi agli occhi. AVVERTENZA: radiazioni pericolose. L’uso di controlli o regolazioni o l’esecuzione di procedure diversi da quelli specicati in questo manuale potrebbe provocare l’esposizione a radiazioni pericolose. L’etichetta applicata sulla livella laser potrebbe contenere i simboli riportati di seguito. Simbolo Signicato V Volt mW milliwatt Avvertenza laser nm Lunghezza d'onda in nanometri 2 Prodotto laser di Classe 228

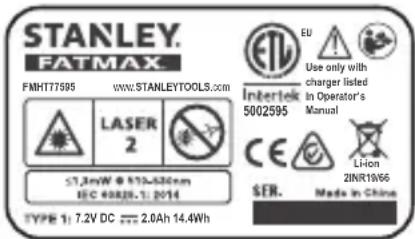

Etichette di avvertenza Per scopi di comodità e sicurezza, sulla livella laser sono presenti le etichette riportate di seguito. AVVERTENZA: per ridurre il rischio di infortuni, l’utilizzatore deve leggere il manuale d’istruzioni.

LASER. Prodotto laser di Classe 2.

• Se l’apparecchio viene utilizzato in modo non specicato dal fabbricante, la protezione fornita dall’apparecchio può essere compromessa.

• Evitare di impiegare questa livella laser in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inammabili. Questo strumento genera scintille che possono incendiare le polveri o i fumi.

• Quando non viene usata, riporre la livella laser fuori dalla portata dei bambini o di persone non addestrate. Le livelle laser risultano pericolose se usate da persone inesperte.

• Gli interventi di assistenza o manutenzione sulla livella laser DEVONO essere condotti da personale qualicato. In caso contrario potrebbero vericarsi lesioni a persone. Per trovare il centro di assistenza Stanley più vicino visitare il sito web http://www.2helpU.com.

• Non utilizzare strumenti ottici, come un telescopio o uno strumento di osservazione astronomico, per guardare il raggio laser. Potrebbero vericarsi lesioni gravi agli occhi.

• Non collocare la livella laser in una posizione in cui qualcuno potrebbe ssare direttamente il raggio laser in maniera intenzionale o accidentale. Potrebbero vericarsi lesioni gravi agli occhi.

• Non collocare la livella laser in prossimità di una supercie riettente che potrebbe dirigere il raggio laser riesso verso gli occhi di qualcuno. Potrebbero vericarsi lesioni gravi agli occhi. 7.2V DC 2.0Ah 14.4Wh FMHT77595 www.STANLEYTOOLS.com Li-ion2INR19/66

• Spegnere la livella laser quando non è in uso. Il fatto di lasciarla accesa aumenta il rischio che qualcuno ssi il raggio laser.

• Non modicare in alcun modo la livella laser. L’apporto di modiche alla livella laser potrebbe comportare l’esposizione a radiazioni laser pericolose.

• Non utilizzare la livella laser vicino a dei bambini e non lasciare che i bambini la usino. Potrebbero vericarsi lesioni gravi agli occhi.

• Non staccare né rovinare le etichette di avvertenza. Rimuovendo le etichette, l’utilizzatore o altre persone potrebbero inavvertitamente esporsi alle radiazioni.

• Appoggiare la livella laser in modo sicuro su una supercie piana. Se la livella laser dovesse cadere, potrebbe danneggiarsi e provocare gravi lesioni a persone. Sicurezza personale

• Essere vigili, considerare le proprie azioni e utilizzare il proprio buon senso durante l’uso della livella laser. Non utilizzare la livella laser quando si è stanchi o sotto l’effetto di droghe, alcool o medicinali. Un attimo di disattenzione durante l’uso della livella laser potrebbe causare gravi danni alle persone.

• Usare dispositivi di protezione individuale. Indossare sempre occhiali di protezione. In base alle condizioni operative, l’impiego di dispositivi di protezione individuale, quali mascherina antipolvere, scarpe antinfortunistiche antiscivolo, elmetto e protezioni per l’udito, riduce il rischio di lesioni alle persone. Utilizzo e cura dello strumento

• Non utilizzare la livella laser se l’interruttore di Accensione/ Blocco per trasporto non funziona. Qualsiasi dispositivo con interruttore non funzionante è pericoloso e deve essere riparato.

• Seguire le istruzioni riportate nel capitolo Manutenzione di questo manuale. L’uso di componenti non autorizzati o la mancata osservanza delle istruzioni riportate nel capitolo Manutenzione potrebbe comportare il rischio di scosse elettriche o lesioni a persone.29

Sicurezza delle batterie La livella laser FMHT77595 è alimentata da una batteria agli ioni di litio. AVVERTENZA: per ridurre il rischio di lesioni personali l’utilizzatore dovrà leggere il Manuale d’uso del prodotto, il Manuale sulla sicurezza del laser e le Istruzioni sulla sicurezza delle batterie. Ricarica della batteria Utilizzare il caricabatterie fornito in dotazione con la livella laser FMHT77595 per caricare la batteria agli ioni di litio dello strumento.

Inserire la spina presente a un’estremità del caricabatterie nella presa elettrica (Figura

Sul retro della livella laser, estrarre il coperchio della presa di carica e spostarlo sul lato (Figura

Inserire il connettore piccolo del caricabatterie nella presa di carica della livella laser (Figura

Attendere il tempo necessario afnché il la batteria si ricarichi completamente. Mentre la batteria si sta ricaricando il LED di alimentazione rimane acceso.

Dopo il suo spegnimento scollegare il caricabatterie dalla presa di corrente e dalla presa di carica della livella laser.

Riposizionare il coperchio della presa di carica della livella laser sulla presa di carica stessa. Quando la livella laser non è in uso, assicurarsi che l’interruttore di Accensione/Blocco per trasporto sia spostato verso SINISTRA nella posizione Bloccato/Spento (Figura

) per risparmiare la carica della batteria. Accensione della livella laser

Spostare l’interruttore di Accensione/Blocco per trasporto verso destra, in posizione Sbloccato/Acceso (Figura

Assicurarsi che l’indicatore sul tastierino (Figura

) sia verde (livello di carica > 5%). Se l’indicatore lampeggia, signica che il livello di carica delle batterie è inferiore al 5%.

• La livella laser può continuare a funzionare per un breve intervallo di tempo mentre la carica delle batterie continua a ridursi, ma la luminosità dei punti laser proiettati si attenua rapidamente.

• Una volta che la livella laser si è ricaricata completamente e viene riaccesa, le linee proiettate tornano a un livello di luminosità pieno.

Come illustrato nella Figura

, premere una volta per proiettare una linea laser orizzontale, una seconda volta per proiettare una linea laser verticale e una terza volta per proiettare una linea laser orizzontale e una verticale.

Controllare i raggi laser. La livella laser è progettata per autolivellarsi. Se la livella laser viene inclinata tanto da non riuscire ad autolivellarsi (> 4°), i raggi laser lampeggiano in modo continuo e il simbolo sul tastierino lampeggia costantemente (Figura

Se i raggi laser lampeggiano, la livella laser non è esattamente orizzontale (o perpendicolare) e NON DEVE ESSERE USATA per stabilire o segnare il livello (orizzontalità) o il piombo (perpendicolarità). Provare a riposizionare la livella laser su una superficie piana.

Premere sul tastierino per provare la modalità Luce pulsata. Sul tastierino si illuminerà (Figura

e i raggi laser appariranno più luminosi, data la velocità di lampeggiamento elevata. La modalità Luce pulsata sarà usata esclusivamente con un rilevatore per proiettare i raggi laser a lunga distanza.

Se QUALCUNA delle seguenti dichiarazioni è VERA, continuare con le istruzioni per la Verica della precisione della livella laser PRIMA DI UTILIZZARE LA LIVELLA LASER per un progetto.

• È la prima volta che si sta usando la livella laser (nel caso in cui il dispositivo sia stato esposto a temperature estreme).

• La livella laser non è stata controllata da tempo per verificarne l’accuratezza.

• La livella laser potrebbe essere caduta.30

Verica dell’accuratezza della livella laser I dispositivi laser sono sigillati e calibrati in fabbrica. Prima di utilizzare la livella laser la prima volta si raccomanda di eseguire una verica della sua accuratezza (nel caso in cui il dispositivo sia stato esposto a temperature estreme) e in seguito controllarla regolarmente per assicurare l’accuratezza del proprio lavoro. Quando si esegue una delle veriche dell’accuratezza elencate in questo manuale, seguire queste linee guida.

• Utilizzare la più ampia area/massima distanza possibile, che più si avvicina alla distanza operativa. Maggiore è l’area/ la distanza, più semplice è misurare l’accuratezza della livella laser.

• Posizionare la livella laser su una supercie liscia, piana e stabile, che sia a livello in entrambe direzioni.

• Segnare il centro del raggio laser. Precisione della linea orizzontale - Orizzontalità Per vericare il livello della linea orizzontale proiettata dalla livella laser occorre una supercie piana verticale, larga almeno 9 m (30’).

Sistemare un treppiede a un’estremità della parete (Figura

Posizionare la livella sul treppiede e avvitare la manopola lettata sul treppiede nel letto femmina del livella.

Spostare l’interruttore di Accensione/Blocco per trasporto verso destra, in posizione Sbloccato/Acceso per accendere la livella (Figura

Premere il pulsante una volta per proiettare una linea laser orizzontale.

Segnare due punti (P1 e P2) ad almeno 9 m (30’) di distanza sulla lunghezza della linea orizzontale proiettata sulla parete.

Riposizionare la livella laser all’altra estremità della parete e allineare la linea orizzontale proiettata con il punto P2 (Figura

Segnare il punto P3 sula linea laser proiettata accanto al punto P1.

Misurare la distanza verticale tra i punti P1 e P3.

Se la misura ottenuta supera la Distanza ammissibile tra P1 e P3 per la Distanza tra P1 e P2 corrispondente nella tabella riportata di seguito, la livella deve essere sottoposta a manutenzione presso un centro di assistenza autorizzato. Distanza tra P1 e P2 Distanza ammissibile tra P1 e P3 9 m (30’) 6 mm (1/4") 12 m (40’) 8 mm (5/16") 15 m (50’) 10 mm (13/32") Accuratezza della linea orizzontale - Inclinazione Per vericare l’inclinazione della linea orizzontale proiettata dalla livella laser occorre una supercie piana verticale, larga almeno 9 m (30’).

Sistemare un treppiede come illustrato nella Figura

• al centro della parete (D 1/2);

• davanti alla parete a una distanza uguale alle metà della lunghezza della parete stessa (D 1/2).

Posizionare la livella sul treppiede e avvitare la manopola lettata sul treppiede nel letto femmina del livella.

Spostare l’interruttore di Accensione/Blocco per trasporto verso destra, in posizione Sbloccato/Acceso per accendere la livella (Figura

Premere il pulsante 3 volte per proiettare una linea orizzontale e una verticale.

Dirigere la linea verticale proiettata dalla livella laser verso il primo angolo o il primo punto di riferimento (Figura

Misurare metà della distanza attraverso la parete (D1/2).

Dove la linea laser orizzontale interseca il punto di mezzo (D1/2), segnare il punto P1.

Ruotare il treppiede in modo che la linea laser verticale proiettata sia diretta verso un angolo o un punto di riferimento diverso (Figura

Dove la linea laser orizzontale interseca il punto di mezzo (D1/2), segnare il punto P2.

Misurare la distanza verticale tra i punti P1 e P2 (Figura

Se la misura ottenuta supera la Distanza ammissibile tra P1 e P2 per la Distanza (D1) corrispondente nella tabella riportata di seguito, la livella deve essere sottoposta a manutenzione presso un centro di assistenza autorizzato. Distanza (D1) Distanza ammissibile tra P1 e P2 9 m (30’) 3 mm (1/8") 12 m (40’) 4 mm (5/32") 15 m (50’) 5 mm (7/32") Precisione della linea verticale - Perpendicolarità Verica della perpendicolarità della linea verticale proiettata dalla livella laser.

Misurare l’altezza dello stipite di una porta (o un punto di riferimento sul soffitto) per ottenere l’altezza D1 (Figura

Collocare la livella laser sul pavimento davanti allo stipite della porta (Figura

Spostare l’interruttore di Accensione/Blocco per trasporto verso destra, in posizione Sbloccato/Acceso per accendere la livella (Figura

Premere il pulsante due volte per proiettare una linea laser verticale.

Dirigere la linea verticale proiettata dalla livella laser verso lo stipite della porta il primo punto di riferimento.

Nel punto in cui la linea laser verticale proiettata interseca l’altezza dello stipite della porta segnare il punto P1.

Misurare la distanza D1 dal punto in cui il raggio laser colpisce il pavimento e segnare il punto P2.

Misurare la distanza D1 dal punto P2, e segnare il punto P3.

Spostare la livella laser sul lato opposto al punto P3 e dirigere la linea verticale proiettata dalla livella verso il punto P2 (Figura

Allineare la linea verticale proiettata dalla livella laser con i punti P2 e P3 sul pavimento e segnare il punto P4 sullo stipite della porta.

Misurare la distanza tra i punti P1 e P4 (Figura

Se la misura ottenuta supera la Distanza ammissibile tra P1 e P4 per la Distanza verticale (D1) corrispondente nella tabella riportata di seguito, la livella deve essere sottoposta a manutenzione presso un centro di assistenza autorizzato. Altezza della distanza verticale (D1) Distanza ammissibile tra P1 e P4 2,5 m (8’) 1,5 mm (1/16") 5 m (16') 3,0 mm (1/8") 6 m (20’) 3,6 mm (9/64") 9 m (30') 5,5 mm (9/32") Uso della livella laser Suggerimenti per l’uso

• Segnare sempre il centro del raggio laser proiettato dalla livella.

• Sbalzi di temperatura estremi possono provocare lo spostamento di componenti interni della livella laser che potrebbero inuire sulla sua accuratezza. Vericare spesso l’accuratezza della livella laser mentre si lavora.

• Se la livella laser viene fatta cadere accidentalmente, assicurarsi che sia ancora calibrata.

• Finché la livella laser è adeguatamente calibrata, l’autolivellamento funziona correttamente. Ogni livella laser viene calibrata in fabbrica per trovare l’orizzontalità quando viene posizionata su una supercie piana nella media ± 4° di orizzontalità. Non sono necessarie regolazioni manuali.

• Posizionare la livella laser su una supercie liscia e piana. Spegnimento della livella laser Quando la livella laser non è in uso spostare l’interruttore di Accensione/Blocco per trasporto nella posizione di spegnimento (Figura

). Se l’interruttore non si trova in posizione Bloccato, la livella laser non si spegnerà.32

Utilizzo della livella laser con accessori AVVERTENZA: dato che gli accessori diversi da quelli proposti da Stanley non sono stati testati con questa livella laser, l’utilizzo di tali accessori con questo prodotto potrebbe comportare dei rischi. Utilizzare esclusivamente accessori Stanley raccomandati per l’uso con questo modello. Gli accessori indicati per un dispositivo laser potrebbero diventare pericolosi, se utilizzati su un altro. Nella parte inferiore della livella laser sono presenti attacchi lettati femmina da 1/4”-20 mm e 5/8”-11 mm (Figura

per ssare gli accessori Stanley attuali o futuri. Utilizzare esclusivamente accessori Stanley specicati per l’uso con questo dispositivo laser. Seguire le istruzioni fornite con l’accessorio. Gli accessori raccomandati per l’uso con questa livella laser sono acquistabili pagando un supplemento presso il proprio rivenditore di zona o un centro di assistenza autorizzato. Se si ha bisogno di assistenza per trovare degli accessori, contattare il centro di assistenza Stanley oppure visitare il sito web: http://www.2helpU.com. Uso della livella laser con la staffa multifunzione La maggior parte delle livelle laser con linee/punti dotate di attacchi lettati di 5/8”-11 mm può essere usata con la staffa multifunzione FMHT77435 (Figura

). La staffa multifunzione inoltre può stare in piedi autonomamente oppure essere ssata in molti modi:

• utilizzando la cinghietta in gomma per ssarla intorno a un palo (2”×4”), o un altro oggetto verticale;

• utilizzando i magneti posteriori per ssarla a una trave strutturale di metallo;

• agganciando il foro di attacco lettato posteriore a un chiodo o a una vite su una parete;

• utilizzando il morsetto per attacco a softto per ssarla sul binario di un controsoftto sospeso;

• utilizzando gli attacchi lettati da 5/8”-11 mm o 1/4”-20 mm per ssarla a un treppiede. Manutenzione

• Quando il dispositivo non viene usato, pulire le parti esterne con un panno umido, stronare la livella con un panno morbido asciutto per assicurarsi di asciugarla bene e riporla nella scatola del kit fornita.

• Anche se le parti esterne della livella laser sono resistenti ai solventi, NON UTILIZZARE MAI solventi per pulire la livella.

• Non conservare la livella laser a temperature inferiori a -20 ˚C (-5 ˚F ) o superiori a 60 ˚C (140 ˚F).

• Per mantenere la precisione del proprio lavoro, controllare spesso la livella, per assicurarsi che sia correttamente calibrata.

• Le veriche di controllo della calibrazione e le altre riparazioni di manutenzione possono essere eseguite presso i centri assistenza Stanley. Risoluzione dei problemi La livella laser non si accende

• Assicurarsi che la batteria agli ioni di litio sia carica.

• Assicurarsi di mantenere la livella laser asciutta.

• Se l’unità laser viene scaldata oltre i 50 ˚C (120˚F), non si accende. Se la livella è stata riposta in un luogo con una temperatura molto alta, lasciarla raffreddare. La livella laser non si danneggia se prima di averla fatta raffreddare per raggiungere la sua temperatura operativa ottimale, viene usato l’interruttore Accensione/Blocco per trasporto. I raggi laser lampeggiano Queste livelle laser sono progettate per autolivellarsi in media no a 4° in tutte le direzioni. Se la livella laser viene inclinata troppo e il meccanismo interno non riesce ad autolivellarsi, i raggi laser lampeggiano, per indicare che è stato superato il range d’inclinazione. I RAGGI LASER PROIETTATI

LIVELLA NON DEVE ESSERE USATA PER STABILIRE O SEGNARE IL LIVELLO (ORIZZONTALITÀ) O IL PIOMBO (PERPENDICOLARITÀ). Provare a riposizionare la livella laser su una supercie più piana.33

I raggi laser non smettono di spostarsi La livella laser è uno strumento di precisione, perciò, se non viene posizionata su una supercie stabile (e ferma), continua a cercare di trovare il punto di orizzontalità. Se il raggio laser non smette di spostarsi, provare a posizionare la livella laser su una supercie più stabile. Inoltre assicurarsi che la supercie di appoggio sia relativamente piana, afnché la livella sia stabile. Assistenza e riparazioni Nota: lo smontaggio della livella laser comporterà l’inefcacia di tutte le garanzie applicabili al prodotto. Per assicurare la SICUREZZA e l’AFFIDABILITÀ della livella laser gli interventi di manutenzione, riparazione regolazione dovranno essere eseguiti presso i centri di assistenza autorizzati. Gli interventi di assistenza o manutenzione svolti da persone non qualicate possono dare luogo al rischio di lesioni personali. Per trovare il centro di assistenza Stanley più vicino visitare il sito web http://www.2helpU.com. Speciche FMHT77595 Sorgente luminosa Diodi laser Lunghezza d'onda del laser 510 – 530 nm visibile Potenza laser ≤1,3 mW (PRODOTTO LASER DI CLASSE 2) Range operativo 30 m (100’) 50 m (165’) con rilevatore Temperatura di esercizio Da -10°C a 50°C (da 14°F a 122°F) Temperatura di conservazione da -20°C a 60°C (da -5°F a 140°F) Ambiente Resistente all’acqua e alla polvere IP5434
