MANUALE UTENTE Fatmax FMHT77586 STANLEY

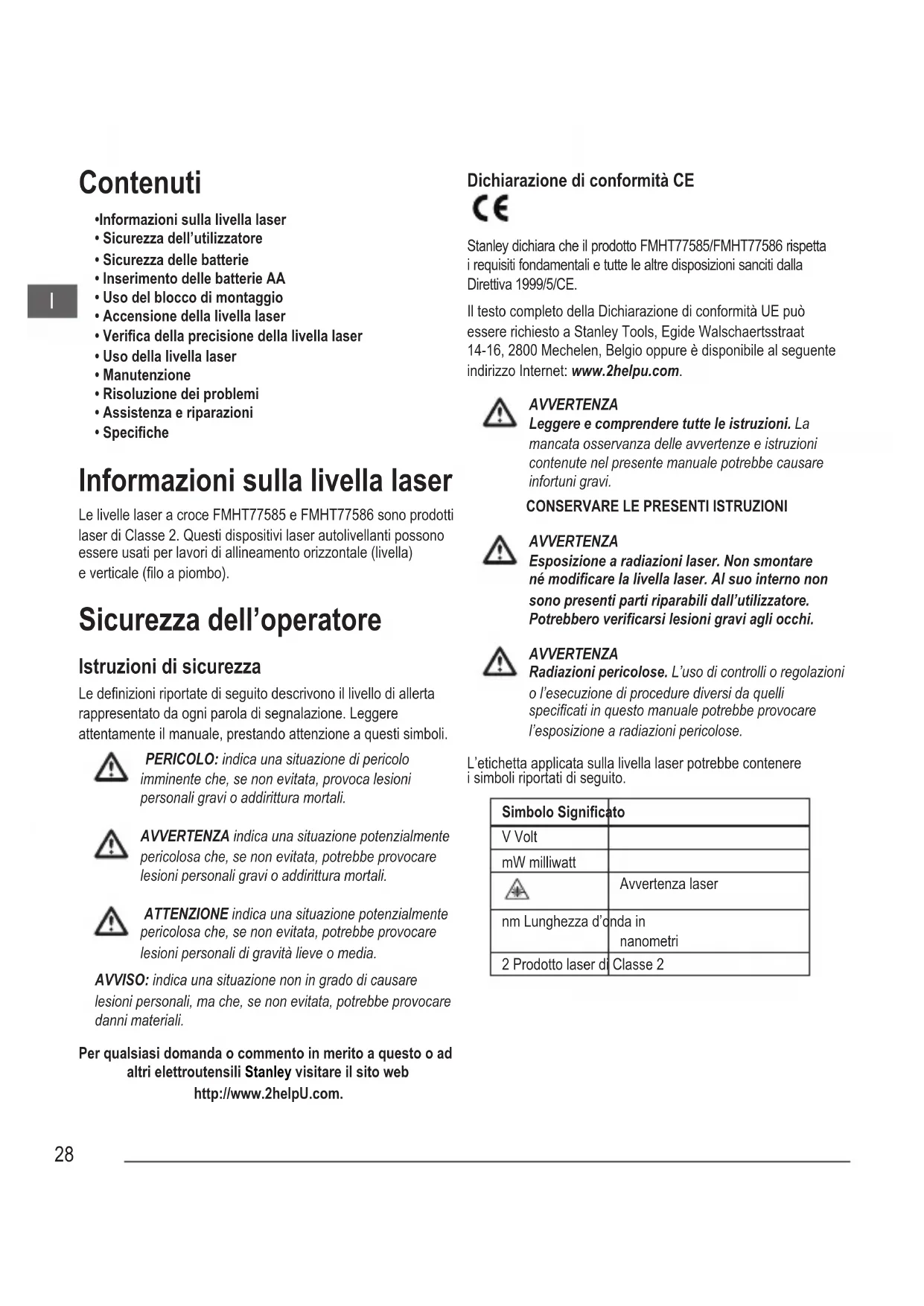

• Informazioni sulla livella laser
• Sicurezza dell'utilizzatore
• Sicurezza delle batterie
• Inserimento delle batterie AA
• Uso del blocco di montaggio
• Accensione della livella laser
• Verifica della precisione della livella laser
• Uso della livella laser
• Manutenzione
  Risoluzione dei problemi
  Assistenza e riparazioni
• Specifiche

Informazioni sulla livella laser

Le livelle laser a croce FMHT77585 e FMHT77586 sono prodotti laser di Classe 2. Questi dispositivi laser autolivellanti sono essere usati per lavori di allineamento orizzontale (livella) e verticale (filo a piombo).

Sicurezza dell'operaatore

Istruzioni di sicurezza

Le definizioni riportate di seguito descrivono il livello di allerta rappresentato da agli parole di segnalazione. Leggere attendamente il manuale, prestando attenzione a questi symboli.

PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni personali gravi o addirittura mortali.

AVVERTENZA indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni personali gravi o addirittura mortali.

ATTENZIONE indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni personali di gravità lieve o media.

AVVISO: indica una situazione non in grado di causare lesioni personali, ma che, se non evitata, potrebbe provocare danni materiali.

Per qualsiasi domanda o commento in merito a questo o ad altri elettROUTensili Stanley visitare il site web http://www.2helpU.com.

Dichiarazione di conformità CE

C

Stanley dichiara che il prodotto FMHT77585/FMHT77586 rispetta i requisiti fondamentali e tutte le autres disposizioni sinciti alla Direttiva 1999/5/CE.

Il testo completeness della Dichiarazione di conformità UE cui esere richiesto a Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgio oppure è disponibile al segmente indirizzo Internet: www.2helpu.com.

AVVERTENZA

Leggere e comprehende tutte le istruzioni. La mancata osservanza delle avventenze e istruzioni continue nel presente manuale potrebbe causare infortuni gravi.

CONSERVARE LE PRESENTI ISTRUZIONI

AVVERTENZA

Esposizione a radiazioni laser. Non smontare né modificare la livella laser. Al suo interno non sono presenti parti riparabili dall'utilizzatore. Potrebbero verificarsi lesioni graviagli occhi.

AVVERTENZA

Radiazioni pericolose. L'uso di controlli o regolazioni o l'esecuzione di procedure diversi da quelli specificati in questo manuale potrebbe provocare l'esposizione a radiazioni pericolose.

L'etichetta applicata sulla livella laser potrebbe contener i simboli riportati di seguito.

Simbolo Significato
V Volt
mW milliwatt
A	Avvertenza laser
nm Lunghezza d'onda in nanometri
2 Prodotto laser di Classe 2

Etichette di avventenza

Per scopi di comodità e sicurezza sulla livella laser sono presenti le etichette riportate di seguito.

AVVERTENZA per ridurre il rischio di infortuni, l'utilizzatore deve leggere il manuale d'istruzione.

AVVERTENZA RADIAZIONI LASER NON FISSARE DIRETTAMENTE IL Raggio LASER. Prodotto laser di Classe 2

• Se l'apparecchio viene utilizzato in modo non specificato dal fabbricante, la protezione fornita dall'apparecchio può essere compromessa.
• Evitare di impiegare questa livella laser in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Questo eletttroutensile genera scintille che possono incendiare le polveri o i fumi.
• Quando noniene usata, riporre la livella laser fuori alla portata dei bambini o di persona non addestrate. I dispositi visor risultano pericolosi se usati da persona inesperte.
• Gli interventi di assistenza o manutenzione sulla livella laser DEVONO essere condotti da personale qualificato, in caso contrario potrebbero verificarsi lesioni personali. Per trovare il centro di assistenza Stanley più vicino visitare il sito web http://www.2helpU.com.
• Non utilizzato strumenti ottici, come un telescopo o uno strumento di osservazione astronomico, per guardare il raggio laser. Potrebbero verificarsi lesioni graviagli occhi.
  Non collocare la livella laser in una posizione in cui qualcuno potrebbe intenzionalmente o accidentalmente fissare direttamente il raggio laser. Potrebbero verificarsi lesioni graviagli occhi.

Non collocare la livella laser in prossimità di una superficie riflettente che potrebbe dirigere il raggio laser riflesso verso gli occhi di qualcuno. Potrebbero verificarsi lesionsi graviagli occhi.
- Specnere la livella laser quando non è in uso. Il fatto di lasciarla accesa il aumento il rischio che qualcuno fissi il raggio laser.
- Non modificare in alcun modo la livella laser. L'apporto di modifiche alla livella laser potrebbe comportare l'esposizione a radiazioni laser pericolose.
Non utilizzato la livella laser vicino a dei bambini e non lasciare che i bambini la usino. Potrebbero verificarsi lesionsi graviagli occhi.
Non staccare nerevinare le etichette di avventenza. Rimuovendo le etichette, l'utilizzatore o altre persone potrebbero inavvertamente esporsi alle radiazioni.
- Appoggiare la livella laser in modo sicuro su una superficie pian. Se la livella laser cade, potrebbe danneggiarsi e provocare gravi lesioni a personne.

Sicurezza personale

• Essere vigili, considerare le proprie azioni eutilizzare il proprio buon senso durante l'uso della livella laser. Non utilizzato la livella laser quando si è stanchi o sotto l'effetto di droge, alcool o medicinali. Un attimo di disattenzione durante l'uso della livella laser potrebbe causare gravi danni alle persone.
• Usare dispositivi di protezione individuale. Indossare sempre dispositivi di protezione oculare. In base alle condizioni operative, l'impiego di dispositivi di protezione individuale, quali mascherina antipolverere, calzature di sicurezza, elmetto e protezioni auricolari, riduce il rischio di lesioni personale.

Utilizzo e cura dell'eletttroutensile

Non utilizzato la livella laser se l'interruttore Accensione/ Blocco per trasporto non funziona. Qualiasi dispositivo con interrottore non funzionante è pericoloso e delve essere riparato.
- Seguire le istruzioni riportate nel capitolo Manutenzione di questo manuale. L'uso di componenti non autorizzati o la mancata osservanza delle istruzioni riportate nel capitolo Manutenzione potrebbe comportare il rischio di scosse elettriche o lesioni personali.

Sicurezza delle batterie

AVVERTENZA

Le batterie possono esplodere o perdere liquido, e possono causare lesioni o incendi. Per ridurre questo rischio:

1

• Seguire sempre attendamente tutte le istruzioni e avventenze sull'etichetta e la confezione delle batterie.
• Inserire sempre le batterie in modo corretto per quanto riguarda la polarità (+ e -), seguendo i simboli indicati sulla batteria e sul dispositorio.
• non cortocircuitare i terminali della batteria;
  non ricaricare le batterie monouso;
• non mischiare batterie usate con batterie nuove: sostituire tutte nella stesso momento con batterie nuove della stessa marca e dello stesso tipo;
• estrarre immediatamente le batterie esaurite dalla livella laser e smaltirle nella modalità prevista dalle norme locali vigenti;
  non smaltire le batterie nel fuoco
• tenere le batterie lontano alla portata dei bambini;
• scollegare le batterie quando il disposativo non è in uso;

Installazione delle batterie AA

Inserire batterie AA nuove nella livella laser FMHT77585 o FMHT77586 laser.

1. Capovolgere la livella laser.
2. Sollevare il fermo sulla livella laser per aprire il coperchio del vano batterie (Figura B 1).
3. Inserire quattro batterie AA di marca di alta qualità, assicurandosi di posizionare i poli - e + di ciascuna batteria come indicato all'interno del vano batterie (Figura B 2).
4. Chiudere il coperchio del vano batterie e premerlo fino a farlo scattare in posizione (Figura B 3).

5. Spostare l'interruttore Accensione/Blocco per trasporto verso destra in posizione Sbloccato/Acceso (Figura A 7).

6. Assicurarsi che l'indicatore sul tastierino (Figura A 4) sia verde (>5%) . Se l'indicatore è rosso, significata che il livello di carica delle batterie è inferiore al 5% .

7. La livella laser può continuare a funzionare per un breve intervallo di tempo nelle carica delle batterie continua a ridursi, ma la luminosità delle linee laser proietti si attenua rapidamente.

8. Dopave installato batterie nuove e riacceso la livella laser, le linee proietti tornano a un livello di luminosità pieno.

9. Quando il dispositivo laser non è in uso, assicurarsi che l'interruttore Accensione/Blocco per trasporto sia spostato verso SINISTRA nella posizione Bloccato/Spento (Figura A 6) per risparmiare la carica delle batterie.

Accensione della livella laser

1. Posizione la livella laser su una superficie liscia e piana.
2. Spostare l'interruttore Accensione/Blocco per trasporto verso destra in posizione Sbloccato/Acceso (Figura A 7).
3. Come illustrato nella Figura A 2, premere una volta per proiettre una linea laser orizzontale, una seconda volta per proiettre una linea laser verticale, una terza volta per proiettre una linea laser orizzontale e una verticale.
4. Controllare i raggi laser. La livella laser è progettata per autolivellarsi. Se la livella laser viene inclinata tanto da non riuscire ad autolivellarsi (>4^) , i raggi laser lampeggiano in modo continuo e il significolo sul tastierino lampeggia costamente (Figura A 3).
5. Se i raggi laser lampeggiano, la livella laser non è esattamente orizzontale (o perpendicolare) e NON DEVE ESSERE USATA per stabilire o segnare il livello (orizzontalità) o il piombo (perpendicularità). Provare a riposizione la livella laser su una superficie pianà.

6. Premere sul tastierino per provare la modalità Luce pulsata. sul tastierino si illuminera (Figura A 5 e i raggi laser appariranno più luminosi, data la velocità di lampeggio elevata. La modalità Luce pulsata sera usata esclusivamente con un rilevatore per proiettare i raggi laser a lunga distanza.

7. Se QUALCUNA delle seguenti dichiarazioni è VERA, continuare con le istruzioni per la Verifica della precisione della livella laser PRIMA DI UTILIZZARE LA LIVELLA LASER per un progett.

8. É la prima volta che si sta usingo la livella laser (nel caso in cui il dispositivo sia stato esposto a temperature estreme).

9. La livella laser non è stata controllata di tanto in tanto per verificarne la precisione.
10. La livella laser potrebbe essere caduta.

Verifica della precisione della livella laser

I dispositiivi laser sono sigillati e calibrati in fabbrica. Prima di utilizzare la livella laser la prima volta si raccomanda di eseguire una verifica della sua precisione (nel caso in cui il dispositiivo sa stato esposto a temperature estreme) e in seguito controllinga regolarmente per assicurare la precisione del proprio lavoro. Quando si esegue una delle verifiche della precisione elencate in quello manuale, seguire queste linee guida.

• Utilizzare la più ampia area/massima distance possible, che più si avvicina alla distance operativa. Maggiore è l'area/la distance, più semplice è misurare la precisione del laser.
• Posizione are la livella laser su una superficie liscia, pianare stabile, che sua a livello in entrambe direzioni.
• Segnare il centro del raggio laser.

Precisione della linea orizzontale - Orizzontalità

Per verificare il livello della linea orizzontale proiettata alla livella laser occorre una superficie pianà verticale, larga almeno 9m (30').

1. Sistemare un treppiede a un'estremita della parete (Figura D 1).
2. Posizione are la livella sul treppiede e avvitare la manopola filettata sul treppiede nel filetto femmina del livella.

3. Spostare l'interruttore di Accensione/Blocco per trasporto verso destra, in posizione Sbloccato/Acceso per accendere la livella (Figura A 7).

4. Premere il pulsante ① nava volta per proiettare una linea laser orizzontale.

5. Segnare due punti (P1 e P2) ad almeno 9m (30^) di distance sulla lunghezza della linea orizzontale proiettata sulla parete.
6. Riposizione are la livella laser all'altra estremità della parete e allineare la linea orizzontale proiettata con il punto P2 (Figura D 2).
   7 Segnare il punto P3 sula linea laser proiettata accanto al punto P1.
7. Misurare la distanza verticale tra i punti P1 e P3.
   9 Se la misura ottenuta supra la Distanza ammissibile tra P1 e P3 per la Distanza tra P1 e P2 correspondente nella tabella riportata di seguito, la livella deve essere sottomosta a manutenzione presso un centro di assistenza autorizzato.

Distanza tra P1 e P2	Distanza ammissibile tra P1 e P3
9 m (30') 6 mm (	1/4")
12 m (40') 8 mm (	5/16")
15 m (50') 10 mm (	(13/32")

Accuratezza della linea orizzontale - Inclinazione

Per verificare l'inclinazione della linea orizzontale proiettata alla livella laser occorre una superficie pianza verticale, larga almeno 9m (30').

1. Sistemare un treppiede come illustrato nella Figura E 1, ossia:

2. al centro della parete (D 1/2);

3. davanti alla parete a una distanza uguali alle metà della lunghezza della parete stessa (D 1/2).

4. Posizione la livella sul treppiede e avvitare la manopola filettata sul treppiede nel filetto femmina del livella.
   3 Spostare l'interruttore di Accensione/Blocco per trasporto verso destra, in posizione Sbloccato/Acceso per accendere la livella (Figura A 7).

5. Premere il pulsante volte per proietare una linea orizzontale e una verticale.

6. Dirigere la linea verticale proiettata alla livella laser verso il primo angolo o il primo punto di riferimento (Figura E 1).

7. Misurare metà della distance attraverso la parete (D1/2).

8. Dove la linea laser orizzontale interseca il punto di mezzo (D1/2), segnare il punto P1.
9. Ruotare il treppiede in modo che la linea laser verticale proiettata sia diretta verso un angolo o un punto di riferimento diverso (Figura E 2).
10. Dove la linea laser orizzontale interseca il punto di mezzo (D1 / 2) , segnare il punto P2.
11. Misurare la distanza verticale tra i puncti P1 e P2 (Figura E 3).
12. Se la misura ottenua supera la Distanza ammissibile tra P1 e P2 per la Distanza (D1) corrispondente nella tabella riportata di seguito, la livella deve essere sottomosta a manutenzione presso un centro di assistenza autorizzato.

Distanza (D1)	Distanza ammissibile tra P1 e P2
9 m (30') 3 mm (1/8")
12 m (40') 4 mm (5/32")
15 m (50') 5 mm (7/32")

Precisione della linea verticale - Perpendicularità

Verifica della perdicolarità della linea verticale proietata da la livella laser.

1. Misurare l'altezza dello stipite di una porta (o un punto di riferimento sul soffitto) per ottenere l'altezza D1 (Figura F ①).
2. Collocare la livella laser sul pavimento davanti allo stipite della porta (Figura F 1).
3. Spostare l'interruttore di Accensione/Blocco per trasporto verso destra, in posizione Sbloccato/Acceso per accendere la livella (Figura A 7).
4. Premere il pulsante blue volte per proiettare una linea laser verticale.
5. Dirigere la linea verticale proiettata alla livella laser verso lo stipite della porta il primo punto di riferimento.
6. Nel punto in cui la linea laser verticale proiettata interseca l'altezza dello stipite della porta segnare il punto P1.

7. Misurare la distanza D1 dal punto in cui il raggio laser colpisce il pavimento e segnare il punto P2.

8. Misurare la distanza D1 dal punto P2, e segnare il punto P3.

9. Spostare la livella laser sul lato opposto al punto P3 e dirigere la linea verticale proiettata alla livella verso il punto P2 (Figura F 2).
10. Allineare la linea verticale proiettata alla livella laser con i punti P2 e P3 sul pavimento e segnare il punto P4 sullo stipite della porta.
11. Misurare la distanza tra i punti P1 e P4 (Figura F 3).
12. Se la misura ottenuta supera la Distanza ammissibile tra P1 e P4 per la Distanza verticale (D1) corrispondente nella tabella riportata di seguito, la livella deve essere soppostà a manutenzione presso un centro di assistenza autorizzato.

Altezza della distanza verticale (D1)	Distanza ammissibile tra P1 e P4
2,5 m (8') 1,5 mm (1/16")
5 m (16') 3,0 mm (1/8")
6 m (20') 3,6 mm (9/64")
9 m (30') 5,5 mm (9/32")

Uso della livella laser

Suggerimenti per l'uso

• Segnare sempre il centro del raggio laser proiettato alla livella.
• Sbalzi di temperatura estremi possono provocare lo spostamento di componenti interni della livella che potrebbero influire sulla sua precisione. Verificare spesso la precisione della livella nelle si lavora.
• Se la livella laser viene fatta cadere accidentalmente, assicurarsi che sua ancor calibrata.
• Finché la livella laser è adeguatamente calibrata, l'autolivellamento funzione correttamente. Ogni livella laser viene calibrata in fabbrica per trovare l'orizzontalità quando viene posizionata su una superficie pianà nella media ± 4° di orizzontalità. Non sono necessarie regolazioni manuali.
• Posizione are la livella laser su una superficie liscia e piana.

Spegnimento della livella laser

Spostare l'interruttore Accensione/Blocco per trasporto in posizione Spento/Bloccato (Figura A 6) quando la livella laser non è in uso. Se l'interruttore non si trova in posizione Bloccato, la livella laser non si spegnerà.

Utilizzo della livella laser con accessori

AVVERTENZA

Dato che gli accessori diversi da quelli proposti da Stanley non sono stati sottoposti a test con但这a livella laser, l'utilizzo di tali accessori con但这a prodotto potrebbe comportare dei rischi.

Utilizzare esclusivamente accessori Stanley racomandi per l'uso con questo modello. Gli accessori indicatei per un dispositivo laser potrebbero divertare pericolosi, se utilizzati su un'alto.

Nella parte inferiore della livella sono presenti degli attacchi filettati femmina da 1/4 -20 mm e 5/8 -11 mm (Figura B) per fissare gli accessori Stanley attuali o futuri. Utilizzare esclusivamente accessori Stanley specificati per l'uso con questo dispositivo laser.Seguire le istruzioni fornite con I'accessorio.

Gli accessori raccomandati per l'uso con但这a livella laser sono acquistabili pagando un supplemento presso il proprio rivenditore di zona o un centro di assistenza autorizzato. Se si ha bisogno di assistenza per trovare degli accessori, contattare il centro di assistenza Stanley oppure visitare il site web: http://www.2helpU.com.

Uso del supporto a L

Il supporto a L più essere utilizzato con la livella laser FMHT77585/FMHT77586 (Figura B). Il supporto a L ha una filettatura maschio 1/4-20 a cui fissare il laser, e magneti e un foro per addendale il laser a una parete.

Manutenzione

• Quando la livella non è in uso, pulire le parti esterne con un panno umido, strofinare la livella con un panno morbido asciutto per assicurarsi di asciugarla bene e riporla nella scatola del kit fornita.

• Anche se le parti esterne della livella laser sono resistenti ai solventi NON UTILIZZARE MAI dei solventi per pulire la livella.

• Non conservare la livella laser a temperature inferiori a -5^ (-20^) o superiori a 140^ (60^) .

• Per mantenere la precisione del propriochio lavoro, controllare spesso la livella, per assicurarsi che sia correttamente calibrata.
• Le verifiche di controllo della calibrazione e le altre riparazioni di manutenzione possono essere eseguite presso i centri assistenza Stanley.

Risoluzione dei problemi

La livella laser non si accende

Se vengono usate batterie AA assicurarsi che:

• ciascuna batteria sua installata corretta, rispettando le polarità (+) e (-) indicate sul vano batterie;
• i contatti delle batterie siano puliti e liberi da ruggine o corrosione;

• le batterie siano nuove, dimarca e di alta qualità, per ridurre il rischio che si verifichino perdite di liquido delle batterie.

• Assicurarsi che le batterie AA funzionino correttamente. Nel dubbio, provare a installare nuove batterie.

• Assicurarsi di mantenere la livella laser asciutta.
• Se l'unità laser viene scaldata或者其他 i50^ (120°F), non si accende. Se la livella è stata riposta in un luogo con una temperatura molto alta, lasciarla raffreddare. La livella laser non si danneggia se prima di averla fattà raffreddare per raggiungere la sua temperatura operativa ottimale, viene usato l'interruttore Accensione/Blocco per trasporto.

I raggi laser lampeggiano

Queste livelle laser sono progettate per autolivellarsi in media fino a 4^ in tutte le direzioni. Se la livella laser viene inclinata troppo e il meccanismo interno non risce ad autolivellarsi, i raggi laser lampeggiano, perindicare che è stato superato il range d'inclinazione.I RAGGI LASER PROIETTATI DALLA LIVELLA LAMPEGGIANO PERCHÉ NON SONO ESATTAMENTE ORIZZONTALI O PERPENDICOLARI E LA LIVELLA NON DEVE ESSERE USATA PER STABILIRE O SEGNARE IL LIVELLO (ORIZZONTALITA) O IL PIOMBO (PERPENDICOLARITA).Provare a riposizonare la livella laser su una superficie più piana.

I raggi laser non smettono di muoversi

La livella laser è uno strumento di precisione, perché, se non viene posizionata su una superficie stabile (e ferma), continua a cercare di trovare il punto di orizzontalità. Se il raggio laser non smette di muoversi, provare a spostare la livella su una superficie più stabile. Inoltre assicurarsi che la superficie di appoggio sia relativamente pianà, affinché la livella sa stabile.

Assistenza e riparazioni

Nota: Lo smontaggio della livella laser comprerà l'inefficacia di tutte le garanzie applicabili al prodotto.

Per assicurare la SICUREZZA e l'AFFIDABILITÀ della livella laser gli interventi di manutenzione, riparazione regolazione dovranno essere eseguiti presso i centri di assistenza autorizzati. Gli interventi di assistenza o manutenzione svolti da persona non qualificate possono dare luogo al rischio di lesioni personali. Per trovare il centro di assistenza Stanley più vicino visitare il site web http://www.2helpU.com.

Specifiche

	FMHT585 FMHT586
Sorgente luminosa. Diodi laser
Lunghezza d'onda laser 630 - 680 nm visible 510 - 530	nm visible
Potenza laser ≤1,3 mW (PRODOTTO LASER DI CLASSE 2)
Range operativo 20 m (65')	50 m (165') con rilevatore	30 m (100')50 m (165') con rilevatore
Precisione ±3 mm per 10 m (±1/8" per 30')
Fonte di alimentazione 4 batterie alcaline AA (1,5 V) (6 V CC)
Temperatura di esercizio Da -10°C a 50°C (da 14°F a 122°F)
Temperatura di stoccaggio Da -20°C a 60°C (da -5°F a 140°F)
Ambiente Resistente all'acqua e alla polvere IP54
