BRUGSANVISNING Fatmax FMHT77586 STANLEY

Laserinformation
Brugersikkerhed
Batterisikkerhed
- Isaatning af AA-batterier
- Brug af monteringsblok
Sadan taendes laseren
- Kontrol af laserpracision
- Brug af laseren
- Vedligeholdelse Fejlsøgning
Service og reparationer
- Specifikationer

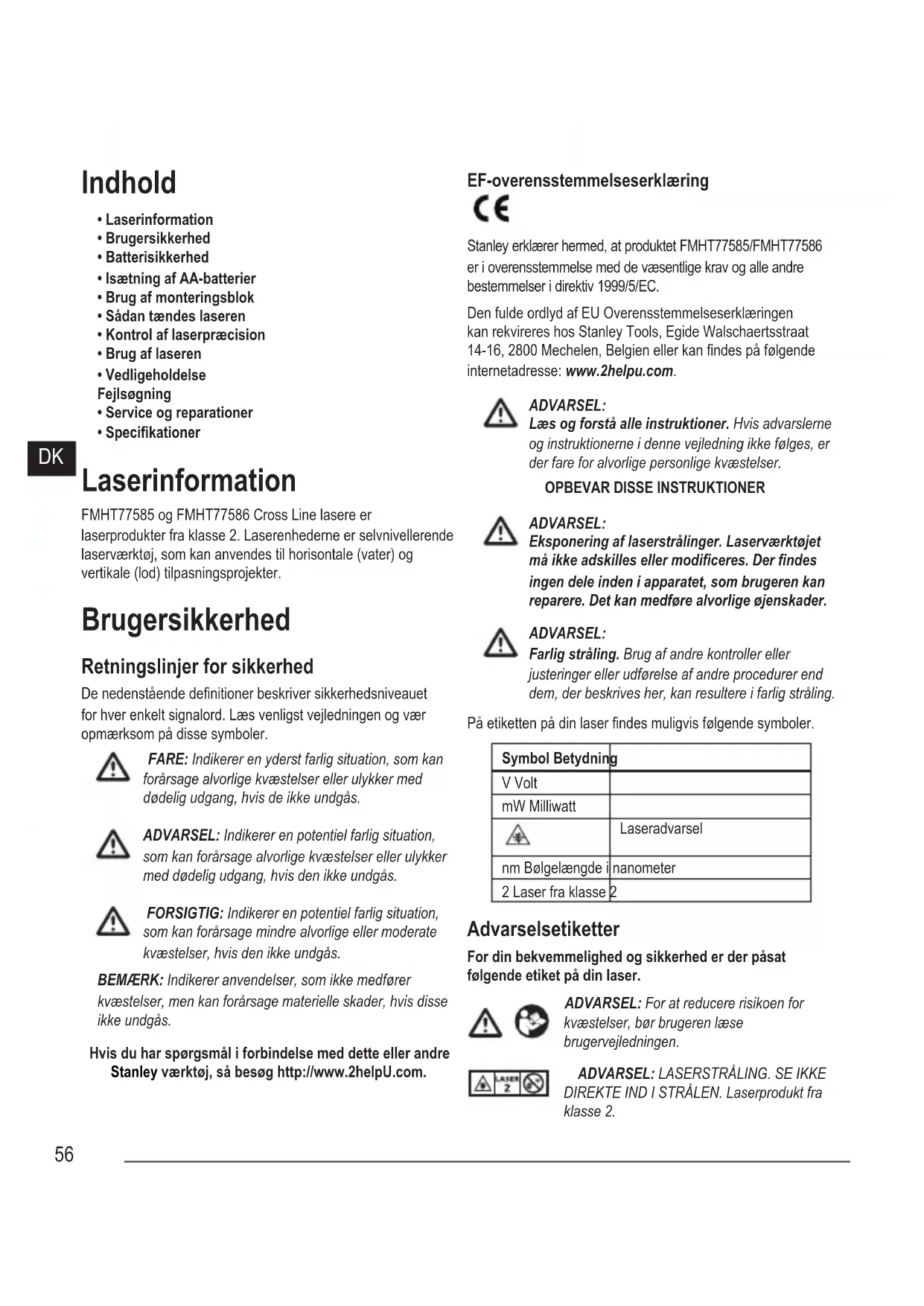

DK

Laserinformation

FMHT77585 og FMHT77586 Cross Line lasere er laserprodukter fra klasse 2. Laserenhederne er selvivilerende laservaktj, som kan anvendes til horisontale (vater) og vertikale (lod) tilpasningsprojekter.

Brugersikkerhed

Retningslinjer for sikkerhed

De nedenstående definitioner beskriver sikkerhedsniveauaet for hvr enkelt signalord. Læs venligst vegjledningen og vær opmærksom på disse symbolor.

FARE: Indikerer en yderst farlig situation, som kan forarsage alvorlige kvestelser aller ulykker med dodelig udgang, hvis de ikke undgas.

ADVARSEL: Indikerer en potentiel farlig situation, som kan forarsage alvorlige kvestelser erler ulykker med dodelig udgang, hvis den ikke undgas.

FORSIGTIG: Indikerer en potentiel farlig situation, som kan forarsage minre alvorlige aller moderate kvastelser, hvis den ikke undgås.

BEMAERK: Indikerer anvendelser, som/DDke medforer kvaestelser, men kan forarsage materielle skader, hvis disse icke undgas.

Hvis du har sporgsmål i forbindelse med dette aller andre Stanley værktøj, SSE besog http://www.2helpU.com.

EF-overensstemmelseserklaring

C

Stanley erklærhermed, atprodukter FMHT77585/FMHT77586 er i overensstemmelse med de vaesentlige krav og alle andre bestemmelser direktiv 1999/5/EC.

Den fulde ordlyd af EU Overensstemmelseserklaeringen kan rekvireres hos Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgien erler kan findes pa falgende internetadresse: www.2helpu.com.

ADVARSEL:

Læs og forstå alle instruktioner. Hvis advarslerne og instruktionerne i denen vejledning ikke følges, er der fare for alvorlige personlige kvæstelser.

OPBEVAR DISSE INSTRUKTIONER

ADVARSEL:

Ekspondering af laserstrålinger. Laserværktøjet ma ikke adskilles eller modificeres. Derfindes ingen dele inden i apparatet, som brugeren kan reparere. Det kan medfrole alvorlige øjenskader.

ADVARSEL:

Farlig stråling. Brug af andre kontroller erler justeringer ullforelse af andre procedurer end dem, der beskrives her, kan resultere i farlig stråling.

For din bekvemmelighed og sikkerhed er der pasant falgende etiket pa din laser.

ADVARSEL: For at reducere risikoen for kvestelser, bør brugeren lase brugervejledningen.

ADVARSEL: LASERSTRÁLING. SE IKKÉ DIREKTE IND I STRÄLEN. Laserprodukt fra klasse 2.

• Hvis udstyret anvendes på en@made, der ikke er specifiereret af fabrikanten, kan den beskyttelse, udstyret stiller, blive forringet.
• Brug ikke laseren i områder med eksplosionsfare som f.eks.ær letantændelige væsker, gasser erler støv. Dette værktøj kan dane gnister, som kan anteende støv eller dampe.
  Opbevar laseren undone for bo ns ell er andre uveede personers rakkevidde, nar den icke er i brug. Lasere er farlige i henderne pa uove de brugere.
  Servicering af værktøj SKAL skal udføres af kvalificeret reparationspersonale. Servicering eller vedligeholdelse udfør at ukvalificeret personale kan medføre kvæstelser. Besog http://www.2helpU.com for at finde en Stanley servicefilial i nærheden.
• BRUG IKKE optiske værktøjer som f.eks. et teleskop eller linser til at se ind i laserstrålen. Det kan medføre alvorlige øjenskader.
• Laseren ma ikke placeres i en position, som udgør at uvedkommende med uller utden forsæt kigger ind i laserstrålen. Det kan medføre alvorlige øjenskader.
• Laseren mägressive anbringes i nærheden af en reflekterende overflade, som forårsager at laserstrålen reflekteres hem mod uvedkommenende personers øjne. Det kan medføre alvorlige øjenskader.
• Sluk for laseren, när den ikke er i brug. Faren for at se ind i laserstrålen forøges, sö længe den er taendt.
• Laseren mä på ingen**) modificereres. Modificering af værktøjet kan resultere i farlig laserstråling.

• Laseren ma ikke anvendes iærheden af børn, og lad ikke brnge laseren. Det kan medfrole alvorlige øjenskader.
  Fjern aller overdakiekne advanselsetiketter. Hvis etiketterne fjernes, kan brugen ell er Andre uvedkommene personer udsettes for utilsigtet straling.

• Placér laseren sikkert på en jævn overflade. Hvis laseren falder ned, kan det medføre beskadigelse af laseren eller alvorlige kvæstelser.

Personlig sikkerhed

Vær opmærksom, hold oje med hvad du gør, og brug almindelig sund fornuft, nár du anvender et laseren. Brug ikke laseren, nár du er træt eller pavirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under betjening af laseren kan forårsage alvorlige persorskader.
- Anvend personligt beskyttlesesudstyr. Anvend altid øjenbeskyttelse. Alt efter arbejdsforholdene skal der bares beskyttlesesudstyr sa som stovmaske, skridsikre smo, hard hjelm og horeværn, hvilket reducerer faren for kvæstelser.

Brug og vedligeholdelse af værktøj

• Laseren ma ikke anwendes, hvistænd/sluk/transportlas-kontakten ikke kan tænde eller slukke for laseren. Ethvert værktøj, der ikke kan kontrolleres medkontakten, er farligt og skal repareres.
• Folg instruktionerne i afsnittet Vedligeholdelse i denen vejledning. Brug af uautorisede dele erler hvis instruktionere under Vedligeholdelse ikke læses, er der fare elektrisk stød eller kvæstelser.

Batterisikkerhed

ADVARSEL: Batterier kan eksplodere erler lække og forarsage kvestelser erler brand. Overhold falgende for at formindske donne fare:

• Følg omhyggeligt alle instruktioner og advorsler pa batterietiketten og -emballagen.
• Batterier skal altid isættes korrekt mhp. polariteten (+ og -), iht. markeringerne på batteriet og udstyret.
  Kortslut ikke batteripoler.
• Oplad seks engangsbatterier.
• Bland ikke的游戏 bacterier med nye. Udskift alle bacterier med nye batterier af samme mærke og type samtidigt.
• Tag alle brugte batterier ud med det samme og bortskaf dem iht. bestemmelsene.
• Udsaat ikke batterier for ild.
• Batterierne skal vare uden for boRs rækkevidde.

Fjernbatterierne, narn apparatet ikke er i brug.

Isætning af AA-batterier

Isaet nye AA-batteri i FMHT77585 ellr FMHT77586 laseren.

1. Vend laseren på hovedet.
   2 Løft lasken op på laseren for at abne batterirummets dæksel (ill. B 1).
2. Isæt fire nye mærkevare AA batterier af høj kvalitet og sørg for at placere - og + enderne for hvert batteri i overensstemmelse med markeringeme inden i batterirummet (ill. B 2).
3. Skub batterirummets dæksel nedad, indtil det gär i indgreb (ill. ⑧ ③).
4. Skub tænd/sluk/transportlas-kontakten til hore hen mod afspaerring/ON-positionen (ill. A 7).

5. På tastature (ill A 4) skal du sorge for, at er grøn (>5%). Hvis er rød, betyder dette, at batteriniveaulet er under 5%.

6. Laseren fungerer endnu et kort stykke tid, mens batteriets opladning aftager og laserlinjerne hurtigt mister deres styrke.

7. After der er isat nye batterier, og laseren slas ON ingen, vender laserlinjerne tilbage til fuld lysstyrke.

8. Nár laseren ilke er i brug, skal du skubbe tænd/sluk/ transportlase-kontakten til VENSTRE til LAST/OFF-position (ill. A 6) for at spare batteristrøm.

Sådan tændes laseren

1. Placér laseren pa en glat, plan, jævn overflade.
2. Skub taend/sluk/transportlås-kontakten til højre hen mod afspaerring/ON-positionen (ill. A 7).
3. Som vist på ill. A ② skal du trykke på en gang for at vise en horisontalt laserlinje, en anden gang for at vise en vertikal laserlinje, en tredje gang for at vise en horisontal linje og en vertikal linje.

4. Kontroller lasersträlene. Laseren er konstrueret til selv净值ing. Hvis laseren er vippet sa meget, at den ikke kan selv净值ere (>4^) , blinker lasersträlene kontinuierligt to gange, og blinker konstant på tastaturet (ill. A 3).

5. Hvis laserstråleme blinker, er laseren ikke i vater (eller i lod) og SKAL IKKE ANVENDES til bestemmelse eller markering i vater ellr lod. Placr laseren igen pa en jævn overflade.
   Tryk pa 一 pa tastaturet for at teste pulstilstanden. lyser pa tastaturet (ill. A 5) og laserstralerne ser lysere ud, eftersom de blinker ved en meget hurtig hastighed. Du vil kun bruge pulstilstand med en detektor for at projektere laserstralerme i lang rækkevidde.
   7 Hvis NOGLE af følgende konstateringer er SANDE, skal der fortsaettes med instruktionerne for Kontrol af laserpracisionINDEN LASEREN ANVENDES til et projet.

6. Dette er første gang du anvender laseren (i tilfaelde af at laseren er brevet udsat for ekstrem hje temperaturer).

7. Laserer er/DDke blevet kontrolleret for praccision i et stykke tid.
8. Laserer er muligvis styret ned.

Kontrol af laserpraecision

Laserværktjot er tænet og kalibreret på fabrikken. Det anbefales, at du udforer en præcisionskontrol inden brug af laseren den forste gang (i tilfælde af at laseren blev udsat for ekstrem hjoe temperaturer) og derefter regelmæssigt for at sikre præcisionen af dit arbeje. Nár der udfores præcisionskontroller, som er nævnt i denne vegledning, skal disse retningslinjer følges:

• Brug det/den storst mulige omrade/afstand, der er tæt pa den afstand, som værktøjet vil blive anvendt pa. Jo større omrædet/afstanden er, jo lettere bliver det at malé laserens præcision.
• Placér laseren på en glat, jævn og stabil overflade, som er i vater i begge retninger.
• Markér midten af laserstralen.

Horizontal linjepracision - Vater

Kontrol af vater for laserens horisontale linje kræver en flad vertical overflade med en bredde på mindst 9 m (30').

1. Placer et stativ i den ene ende af væggen (ill. D 1).
2. Anbring laseren pa stativet, og skru den gevindskarne knap pa stativet ind i hun-gevindet pa laseren.
   3 Skub laserens tend/sluk/transportlas-kontakt til hore for at sla laseren ON (ill. A 7).

Tryk en gang for at fà vist en horizontal linje.
5. Marker to punkter (P1 og P2) mindst 9 m (30') væk langs længden af laserens horisontale linje på væggen.
6. Placér laseren ved den,anden Ende af væggen og udret laserens horisontale linje med punkt P2 (ill. D 2).
7. Marké punkt P3 à laserlinjen nær punkt P1.
6. Mäl den vertikale distance mellempunkt P1 og P3.
9 Hvis din måling er større end Tilladt afstand mellem punkt P1 & P3 for den tilsvarende Afstand mellem P1 & P2i ffolgende skema, skal laseren serviceres hos et autoriseret servicecenter.

Afstand (D1)	Tilladt afstand mellem P1 og P2
9 m (30') 3 mm (1/8")
12 m (40') 4 mm (5/32")
15 m (50') 5 mm (7/32")

Horizontal linjepracision - Lod

Kontrol af hældningen af laserens horisontale linje kræver en flad vertikal overflade med en bredde på mindst 9 m (30').

1. Anbring et stativ som vist pa ill. E ①, som er:

2. I midten af vaeggen (D 1/2).

3. Foran væggen ved en afstand, som er halvdelen af væggen (D 1/2).

4. Anbring laseren på stativet, og skru den gevindskäre knap på stativet ind i hun-gevindet på laseren.

5. Skub laserens tænd/sluk/transportlas-kontakt til hojre for at sla laseren ON (ill. A 7).
   Tryk 3 gange for at fã vist en horizontal linje og en vertikal linje.
6. Ret laserens vertikale linje mod det forste hjørne aller referencepunkt (ill. E 1).
7. Mäl halvdelen af afstanden pa tvaers af væggen (D1/2).
   7 Der hvor den horisontale laserlinje krydser halvejspunktet (D1/2), skal punkt P1 markers.
8. Drej stativet, sa laserens vertikale linje rettes mod et andet hjørne eller referencepunkt (ill. E 2).

9. Der hvor den horisontale laserlinje krydser halvejspunktet (D1/2), skal punkt P2 markers.

10. Mäl den vertikale afstand mellem P1 og P2 (ill. E 3).

11. Hvis din måling er større end Tilladt afstand mellem punkt P1 & P2 for den tilsvarende afstand (D1) i følgende skema, skal laseren serviceres hos et autoriseret servicecenter.

Afstand (D1)	Tilladt afstand Mellem P1 og P2
9 m (30') 3mm (1/8")
12 m (40') 4mm (5/32")
15 m (50') 5mm (7/32")

Vertikale linjepracision - lod

Kontrol af, om laserens vertikale linje er i lod.

1. Mäl hojden af dorkarmen (eller et referencepunkt i loftet) for at &,nde hojden D1 (ill. F ①).
2. Anbring laseren pa gulvet over for dorkarmen, (ill. F 1).
3. Skub laserens taend/sluk/transportlas-kontakt til hore for at sla laseren ON (ill. A 7).
4. Tryk gange for at fà vist en vertikal linje.
5. Ret laserens vertikale linje mod dorkarmen aller referencepunktet i loftet.
6. Hvor laserens vertikale linje moder hjojen af dorkarmen, skal P1 markers.
7. Fra hvor laserstralen rammer gulvet, skal D1-afstanden maIes og markeres som punkt P2.
8. Fra P2 skal D1-afstanden males og markeres som punkt P3.
9. Flyt laseren til den modsatte side af punkt P3, og ret laserens vertikale linje mod punkt P2 (ill. F ②).
10. Niveller laserens vertikale linje med punkt P2 og P3 pa gulvet, og marker punkt P4 over dorkarmen.

11. Mäl afstanden mellem P1 og P4 (ill. F 3).

12. Hvis din måling er større end Tilladt afstand mellem punkt P1 & P4 for den tilsvarende Vertikal afstand (D1) i følgende skema, skal laseren serviceres hos et autoriseret servicecenter.

Højde af vertical afstand (D1)	Tilladt afstand Mellem P1 og P4
2,5 m (8') 1,5mm	(1/16")
5m (16') 3,0mm	(1/8")
6 m (20') 3,6mm	(9/64")
9m (30') 5,5mm	(9/32")

DK

Brug af laseren

Betjeningstips

• Markér altid midten af stralen, som laseren danner.
• Ekstreme temperaturendaringer kan forårsage at indvendige dele bevæger sig, hvilket har indflydelse på præcisionen. Kontroller præcisionen ofte under arbejdet.
• Hvis laseren falder ned på gulvet, skal du kontrollere, at den stadig er kalibreret.
• Så længe laseren er kalibreret korrekt, er den selvningerende. Hver laser er kalibreret på fabrikken til at*Xnde vater, Så længe den er positioneret på en flad overflade inden for ca. ± 4^ ift. Vater. Det er ikke nødvendigt med manuelle justeringer.
• Brug laseren på en glat, plan, jævn overflade.

Sadan slukkes laseren

Skub taend/sluk/transportlas-kontakten hen pa OFF/ Iasepositionen (ill. A 6), när laseren ikke er i brug. Hvis kontakten ikke er placeret i denlags position, slukkes laseren ikke.

Brug af laseren med tilbehør

ADVARSEL:

Siden andet tilbehør end det, der tilbydes af Stanley,\ ikke er blevet afprøvet med deutsche laser, kan brug af\ sådant tilbehør med deutsche laser være farlig.

Brug kun Stanley tilbehør, som er anbefalet til brug med denne model. Tilbehør, der kan vare velegnet til en laser, kan skabe risiko for personskade, nar det bruges med en,anden laser.

Bunden af laseren er udstyret med 1/4-20 og 5/8-11 hungevind (ill. B), som passer til aktuelt aller nyt Stanley tilbehør. Brug kun Stanley tilbehør, som er specicereret til brug medijke laser. Følg vejledningen der følger med tilbehør.

Anbefalet tilbehør til brug med这部分 laser kan købes hos din lokale forhandler eller autoriserede servicecenter. Hvis du har brug for hjælp med at Ende tilbehør, bedes du kontakte Stanley servicecenteret, eller besøge vores websted:

http://www.2helpU.com.

Brug af L-beslag

L-beslaget kan bruges med FMHT77585/FMHT77586 laseren (ill. B). L-beslaget har et 1/4-20 hangevind, som laseren kan sættes på, samt magneter og et nøglehul til at hænge laseren fra en væg.

Vedligeholdelse

• När laseren ikke er i brug, skal de udvendige dele rengøres med en fugtig klud, laseren skal tørres af med en blød, tør klud - vær sikker på at den er tør - og derefter skal den deponeres i den medleverede kasse.
• Selmov laserens ydre er modstandsdygtig over for oplosningsmidler, ma der ALDRIG anvendes oplosningsmidler til at rengore laseren.
• Undlad at opbevare laseren ved temperaturer pa under -20^ (-5^) aller over 60^ (140^) .
• For at bibeholde nogjagtigheden af dit arbejde, skal laseren kontrolleres regelmæssigt for at sikre, at den er kalibreret korrekt.
• Kalibreringskontroller og andre vedligeholdelsesreparationen kan udfores af Stanley-servicecentre.

Fejlsøgning

Laserentænder icke

• Hvis der anwendes AA batterier, skal du kontrollere om:

• Hver batteri er isat korrekt i overensstemmelse med (+) og (-) mærkerne inden i batterirummet..

• Batterikontakterne er rene og.uden rust eller korrosion.

• Batterierne er nye mærkebatterier af høj kvalitet for at reducere risikoen for at batterierne lekker.

• Kontroller at AA batterier er i korrekt stand. Hvis du er i tvivl, sä saet nye batterier i.
  Vær sikker pa at laseren er tør.

• Hvis laserenheden er opvarmet til over 50^ (120^) , kan den/DD. Hvis laseren har vaaret opbevaret under ekstremt hoje temperatur, sa giv den tid til at kole af. Lasernivelleringen beskadiges ikke ved at anvende tænd/ sluk/transportlase-kontakten inden afkølingen til korrekt driftstemperatur.

Laseren er konstrueret til at vare selvivillerende op til ca. 4^ i alle retninger. Hvis laseren er vippes sa meget, at den interne mekanisme违法犯罪 kan stille sig selv i vater, vil laseren blinke, hvilket indikerer at haelningsomradet er blevet overskredet. LASERSTRALERNE BLINKER, NAR DEN IKKE ER I VATER ELLER I LOD, OG IKKE SKAL ANVENDES TIL BESTEMMELSE ELLER MARKERING I VATER ELLER LOD. Placér laseren igen pa en mere jævn overflade.

Lasersträlerne bliver ved med at bevæge sig

Laseren er et praecisionsinstrument. Hvis det ikke placeres på en stabil (og ubevegelig) overflade, vil laseren derfor blive ved med at forsøge at &,nde vater. Hvis strålen ikke vil holde op med at bevege sig, sá prov at placere laseren på en mere stabil overflade. Forsøg ogssat sorge for at overfladen er relativ flad og nivelleret, sá laseren er mere stabil.
