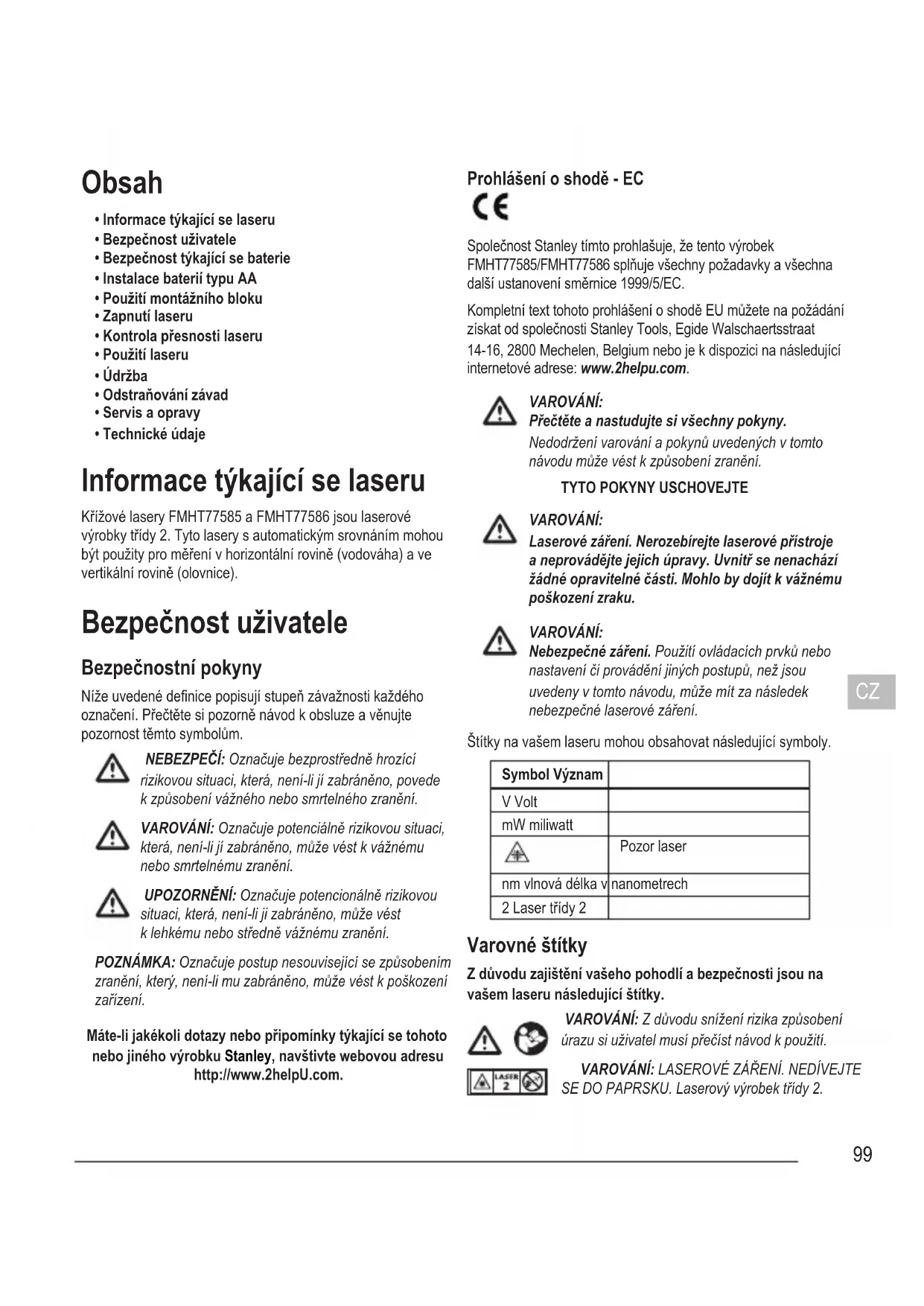

NÁVOD K OBSLUZE Fatmax FMHT77586 STANLEY

• Informace týkající se laseru

• Bezpečnost uživatele

• Bezpečnost týkající se baterie

• Instalace baterií typu AA

• Použití montážního bloku

• Kontrola přesnosti laseru

• Technické údaje Informace týkající se laseru Křížové lasery FMHT77585 a FMHT77586 jsou laserové výrobky třídy 2. Tyto lasery s automatickým srovnáním mohou být použity pro měření v horizontální rovině (vodováha) a ve vertikální rovině (olovnice). Bezpečnost uživatele Bezpečnostní pokyny Níže uvedené denice popisují stupeň závažnosti každého označení. Přečtěte si pozorně návod k obsluze a věnujte pozornost těmto symbolům. NEBEZPEČÍ: Označuje bezprostředně hrozící rizikovou situaci, která, není-li jí zabráněno, povede k způsobení vážného nebo smrtelného zranění. VAROVÁNÍ: Označuje potenciálně rizikovou situaci, která, není-li jí zabráněno, může vést k vážnému nebo smrtelnému zranění. UPOZORNĚNÍ: Označuje potencionálně rizikovou situaci, která, není-li ji zabráněno, může vést k lehkému nebo středně vážnému zranění. POZNÁMKA: Označuje postup nesouvisející se způsobením zranění, který, není-li mu zabráněno, může vést k poškození zařízení. Máte-li jakékoli dotazy nebo připomínky týkající se tohoto nebo jiného výrobku Stanley, navštivte webovou adresu http://www.2helpU.com. Prohlášení o shodě - EC Společnost Stanley tímto prohlašuje, že tento výrobek FMHT77585/FMHT77586 splňuje všechny požadavky a všechna další ustanovení směrnice 1999/5/EC. Kompletní text tohoto prohlášení o shodě EU můžete na požádání získat od společnosti Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium nebo je k dispozici na následující internetové adrese: www.2helpu.com. VAROVÁNÍ: Přečtěte a nastudujte si všechny pokyny. Nedodržení varování a pokynů uvedených v tomto návodu může vést k způsobení zranění.

TYTO POKYNY USCHOVEJTE

VAROVÁNÍ: Laserové záření. Nerozebírejte laserové přístroje a neprovádějte jejich úpravy. Uvnitř se nenachází žádné opravitelné části. Mohlo by dojít k vážnému poškození zraku. VAROVÁNÍ: Nebezpečné záření. Použití ovládacích prvků nebo nastavení či provádění jiných postupů, než jsou uvedeny v tomto návodu, může mít za následek nebezpečné laserové záření. Štítky na vašem laseru mohou obsahovat následující symboly. Symbol Význam V Volt mW miliwatt Pozor laser nm vlnová délka v nanometrech 2 Laser třídy 2 Varovné štítky Z důvodu zajištění vašeho pohodlí a bezpečnosti jsou na vašem laseru následující štítky. VAROVÁNÍ: Z důvodu snížení rizika způsobení úrazu si uživatel musí přečíst návod k použití. VAROVÁNÍ: LASEROVÉ ZÁŘENÍ. NEDÍVEJTE SE DO PAPRSKU. Laserový výrobek třídy 2.100

www.STANLEYTOOLS.com FMHT77585 www.STANLEYTOOLS.com FMHT77585

• Je-li zařízení používáno způsobem, který není specikován výrobcem, může být ochrana poskytovaná zařízením narušena.

• Nepracujte s laserem ve výbušném prostředí, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prašných látek. V tomto nářadí může docházet k jiskření, které může způsobit vznícení hořlavého prachu nebo výparů.

• Pokud laser nepoužíváte, uložte jej mimo dosah dětí a nekvalikovaných osob. Lasery jsou v rukou neproškolené obsluhy nebezpečné.

• Opravy nářadí MUSÍ být prováděny pouze technikem s odpovídající kvalikací. Servis nebo údržba prováděná nekvalikovanou osobou může vést k vzniku úrazu. Chcete-li najít nejbližší autorizovaný servis Stanley, navštivte internetovou adresu http://www.2helpU.com.

• Nepoužívejte pro sledování laserového paprsku optické přístroje, jako jsou dalekohled nebo nivelační přístroj. Mohlo by dojít k vážnému poškození zraku.

• Nepokládejte laser do takové polohy, kde by mohly jakékoli osoby upřít zrak do laserového paprsku, ať již neúmyslně nebo záměrně. Mohlo by dojít k vážnému poškození zraku.

• Nepokládejte laser v blízkosti odrazných materiálů, které mohou způsobit odklon paprsku a následné zasažení zraku okolních osob. Mohlo by dojít k vážnému poškození zraku.

• Pokud laser nepoužíváte, vypněte jej. Ponechání laseru v zapnutém stavu zvyšuje riziko zasažení zraku okolních osob.

• Laser žádným způsobem neupravujte. Úprava výrobku může mít za následek nebezpečné ozáření.

• Nepracujte s laserem v blízkosti dětí a nedovolte dětem, aby laser používaly. Mohlo by dojít k vážnému poškození zraku.

• Varovné štítky neodstraňujte a udržujte je čitelné. Budou- li výstražné štítky odstraněny, uživatel nebo okolní osoby mohou být nechtěně vystaveny záření.

• Umístěte laser bezpečně na stabilní povrch. Dojde-li k pádu tohoto laseru, může dojít k poškození laseru nebo k zranění osob. Bezpečnost osob

• Při práci s výrobkem zůstaňte pozorní, stále sledujte, co provádíte a pracujte s rozvahou. Nepoužívejte tento laser, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s tímto laserem může vést k způsobení vážného úrazu.

• Používejte prvky osobní ochrany. Vždy používejte ochranu zraku. V závislosti na pracovních podmínkách používejte ochranná vybavení, jako jsou maska proti prachu, neklouzavá bezpečná pracovní obuv, pevná přilba a ochrana sluchu, abyste snížili riziko způsobení zranění osob. Použití nářadí a jeho údržba

• Nelze-li pomocí spínače zapnuto/pojistka pro přepravu laser zapnout a vypnout, nepoužívejte tento laser. Každé elektrické nářadí s nefunkčním spínačem je nebezpečné a musí být opraveno.

• Dodržujte pokyny uvedené v tomto návodu v části Údržba. Použití neoriginálních dílů nebo nedodržování uvedených pokynů pro údržbu vytváří riziko úrazu elektrickým proudem nebo jiného zranění. Bezpečnostní pokyny pro baterie VAROVÁNÍ: Baterie mohou explodovat nebo z nich může unikat kapalina, a mohou tak způsobit zranění nebo požár. Z důvodu snížení tohoto rizika:

• Pečlivě dodržujte všechny pokyny a varování uvedená na štítku baterie a na obalu.

• Baterie vždy vkládejte se správnou polaritou (+ a -) tak, jak je vyznačeno na baterii a na zařízení.

• Zabraňte zkratu kontaktů baterie.

• Nenabíjejte poškozené baterie.101

• Nekombinujte staré baterie s novými. Staré baterie vždy nahrazujte novými bateriemi současně, a to stejnou značkou a typem.

• Vybité baterie okamžitě vyjměte a zlikvidujte v souladu s místními předpisy.

• Nelikvidujte staré baterie vhazováním do ohně.

• Ukládejte baterie mimo dosah dětí.

• Není-li zařízení používáno, vyjměte z něj baterie. Instalace baterií typu AA Vložte nové baterie typu AA do laseru FMHT77585 nebo FMHT77586.

Otočte laser spodní stranou nahoru.

Zvedněte západku nacházející se na spodní části laseru, aby došlo k otevření krytu úložného prostoru (obr.

Vložte do přístroje čtyři kvalitní baterie typu AA a ujistěte se, zda jsou kontakty - a + každé baterie v poloze, jaká je vyznačena uvnitř úložného prostoru (obr.

Stlačte dolů kryt úložného prostoru tak, aby došlo k jeho řádnému zajištění (obr.

Nastavte spínač zapnuto/pojistka pro přepravu směrem doprava do polohy odjištěno/zapnuto (obr.

Na části s tlačítky (obr.

) se ujistěte, zda svítí zelená kontrolka (> 5 %). Svítí-li kontrolka červeně, znamená to, že úroveň nabití baterií je nižší než 5 %.

• S téměř vybitými bateriemi může laser ještě chvíli pokračovat v provozu, ale jas laserových paprsků bude rychle slábnout.

• Po vložení nových baterií a po opětovném zapnutí laseru budou mít laserové paprsky znovu maximální jas.

Není-li laser používán, nastavte spínač zapnuto/pojistka pro přepravu směrem DOLEVA do polohy zajištěno/vypnuto (obr.

), aby nedocházelo k vybíjení baterií. Zapnutí laseru

Umístěte laser na hladkou a rovnou plochu.

Nastavte spínač zapnuto/pojistka pro přepravu směrem doprava do polohy odjištěno/zapnuto (obr.

, stiskněte tlačítko poprvé, aby došlo k zobrazení vodorovné čáry laseru, podruhé, aby došlo k zobrazení svislé čáry laseru, potřetí, aby došlo k zobrazení vodorovné a svislé čáry laseru.

Zkontrolujte laserové paprsky. Laser je navržen tak, aby provedl automatické srovnání polohy. Je-li sklon laseru takový, že již nemůže provést automatické srovnání (> 4°), laserové paprsky stále dvakrát blikat a na panelu s kontrolkami bude nepřetržitě blikat kontrolka (obr.

Jestliže paprsky blikají, znamená to, že laser není vodorovně (nebo svisle) srovnán a NESMÍ BÝT POUŽIT pro určení nebo vyznačení vodorovné nebo svislé roviny. Zkuste laser přemístit na rovnější plochu.

Na panelu s kontrolkami stiskněte tlačítko , aby byl otestován pulzní režim. Na panelu bude svítit kontrolka (obr.

) a laserové paprsky budou jasnější, protože budou blikat s velmi vysokou frekvencí. Používejte pulzní režim pouze s detektorem pro vysílání laserových paprsků na velkou vzdálenost.

Je-li JAKÝKOLI z následujících výroků PRAVDIVÝ, pokračujte podle pokynů pro Kontrolu přesnosti laseru a to PŘED POUŽITÍM LASERU pro požadovanou práci.

• Jedná se o první použití tohoto laseru (v případě, kdy byl laser vystaven působení vysokých teplot).

• U laseru nebyla provedena kontrola přesnosti.

• Došlo k pádu tohoto laseru. Kontrola přesnosti laseru Utěsnění a kalibrace laserů jsou prováděny ve výrobním závodě. Doporučujeme vám, abyste provedli kontrolu přesnosti před prvním použitím tohoto laseru (v případě, kdy byl laser vystaven působení vysokých teplot) a potom v pravidelných intervalech, aby byla zajištěna přesnost prováděné práce. Při provádění jakýchkoli kontrol týkajících se přesnosti, které jsou uvedeny v tomto návodu, postupujte podle následujících kroků:

• Používejte největší možnou plochu/vzdálenost, která co nejvíce odpovídá provozní vzdálenosti. Čím větší je plocha/ vzdálenost, tím snadnější je měření přesnosti laseru.

• Umístěte laser na hladký, rovný a stabilní povrch, který je rovný v obou směrech.

• Označte si střed laserového paprsku.102

Přesnost vodorovné čáry – rovnoběžnost Kontrola rovnoběžnosti vodorovného paprsku vyžaduje rovný svislý povrch se šířkou minimálně 9 m.

Postavte k jednomu konci stěny stativ (obr.

Položte laser na stativ a zašroubujte závitovou část na stativu do závitového otvoru v laser.

Nastavte spínač zapnuto/pojistka pro přepravu směrem doprava, aby došlo k zapnutí laseru (obr.

Stiskněte jednou tlačítko , aby došlo k zobrazení vodorovné čáry laseru.

Označte na stěně dva body (P1 a P2) na vodorovné laserové čáře ve vzdálenosti minimálně 9 m od sebe.

Přemístěte laser na druhý konec stěny a srovnejte vodorovnou čáru laseru s bodem P2 (obr.

Označte bod P3 na vodorovné čáře laseru v blízkosti bodu P1.

Změřte svislou vzdálenost mezi body P1 a P3.

Je-li změřená hodnota větší než Přípustná vzdálenost mezi P1 a P3 pro odpovídající Vzdálenost mezi P1 a P2 uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu. Vzdálenost mezi P1 a P2 Přípustná vzdálenost mezi P1 a P3 9 m 6 mm 12 m 8 mm 15 m 10 mm Přesnost vodorovné čáry – sklon Kontrola sklonu vodorovného paprsku vyžaduje rovný svislý povrch se šířkou minimálně 9 m.

Umístěte stativ do polohy zobrazené na obr.

• Doprostřed stěny (D 1/2).

• Před stěnu do vzdálenosti odpovídající polovině délky stěny (D 1/2).

Položte laser na stativ a zašroubujte závitovou část na stativu do závitového otvoru v laser.

Nastavte spínač zapnuto/pojistka pro přepravu směrem doprava, aby došlo k zapnutí laseru (obr.

Stiskněte třikrát tlačítko , aby došlo k zobrazení vodorovné a svislé čáry.

Namiřte svislou čáru laseru do prvního rohu nebo na referenční bod (obr.

Změřte polovinu vzdálenosti přes stěnu (D1/2).

V místě, kde se vodorovná čára laseru kříží s čárou vyznačující polovinu stěny (D1/2), označte bod P1.

Otočte stativ tak, aby byla svislá čára laseru namířena do druhého rohu nebo na druhý referenční bod (obr.

V místě, kde se vodorovná čára laseru kříží s čárou vyznačující polovinu stěny (D1/2), označte bod P2.

Změřte svislou vzdálenost mezi body P1 a P2 (obr.

Je-li změřená hodnota větší než Přípustná vzdálenost mezi P1 a P2 pro odpovídající Vzdálenost (D1) uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu. Vzdálenost (D1) Přípustná vzdálenost mezi P1 a P2 9 m 3 mm 12 m 4 mm 15 m 5 mm Přesnost svislé čáry – kolmost Kontrola kolmosti svislé čáry laseru.

Změřte výšku rámu dveří (nebo referenčního bodu na stropě), abyste získali výšku D1 (obr.

Umístěte laser na podlahu tak, aby byl naproti rámu dveří (obr.

Nastavte spínač zapnuto/pojistka pro přepravu směrem doprava, aby došlo k zapnutí laseru (obr.

Stiskněte dvakrát tlačítko , aby došlo k zobrazení svislé čáry laseru.

Namiřte svislou čáru laseru směrem na rám dveří nebo na referenční bod na stropě.

V místě, kde se svislá čáru laseru protíná s výškou rámu dveří, označte bod P1.

V místě, kde se laserový paprsek dotýká podlahy, změřte vzdálenost D1 a označte bod P2.103

Z bodu P2 změřte vzdálenost D1 a označte bod P3.

Přemístěte laser na opačnou stranu bodu P3 a namiřte svislou čáru laseru na bod P2 (obr.

Srovnejte svislou čáru laseru na podlaze s body P2 a P3 a nad rámem dveří označte bod P4.

Změřte vzdálenost mezi body P1 a P4 (obr.

Je-li změřená hodnota větší než Přípustná vzdálenost mezi P1 a P4 pro odpovídající Svislou vzdálenost (D1) uvedenou v následující tabulce, laser musí být opraven v autorizovaném servisu. Výška svislé vzdálenosti (D1) Přípustná vzdálenost mezi P1 a P4 2,5 m 1,5 mm 5 m 3,0 mm 6 m 3,6 mm 9 m 5,5 mm Použití laseru Pokyny pro použití

• Vždy si vyznačte střed paprsku vytvářeného laserem.

• Extrémní změny teploty mohou způsobit pohyb vnitřních částí laseru a tím mohou ovlivnit jeho přesnost. Během práce provádějte častou kontrolu přesnosti.

• Došlo-li k pádu laseru, zkontrolujte, zda je stále správně kalibrován.

• Je-li laser správně kalibrován, provádí automatické srovnání. Každý laser je kalibrován již ve výrobě tak, aby při postavení na rovnou plochu s tolerancí sklonu ± 4° našel vodorovnou polohu. Není vyžadováno žádné ruční seřízení.

• Používejte laser na hladkém a rovném povrchu. Vypnutí laseru Není-li laser používán, nastavte spínač zapnuto/pojistka pro přepravu do polohy vypnuto/zajištěno (obr.

). Není-li tento spínač nastaven do polohy zajištěno, laser se nevypne. Použití laseru s příslušenstvím VAROVÁNÍ: Jiné příslušenství, než je příslušenství nabízené společností Stanley, nebylo s tímto laserem testováno. Proto by mohlo být použití takového příslušenství s tímto laserem velmi nebezpečné. Používejte pouze příslušenství Stanley, které je doporučeno pro použití s tímto modelem. Příslušenství, které může být vhodné pro jeden typ laseru, může vést k vzniku úrazu, bude-li použito s jiným typem laseru. Na spodní části laseru jsou dva závitové otvory 1/4-20 a 5/8-11 (obr.

), které mohou být použity pro našroubování příslušenství Stanley. Používejte pouze příslušenství Stanley určené k práci s tímto výrobkem. Dodržuje pokyny uvedené u příslušenství. Doporučené příslušenství pro použití s tímto laserem můžete zakoupit u nejbližšího autorizovaného prodejce nebo v autorizovaném servisu. Potřebujete-li pomoc při výběru jakéhokoli příslušenství, kontaktujte prosím nejbližší autorizovaný servis Stanley nebo navštivte internetovou adresu: http://www.2helpU.com. Použití L-držáku L-držák lze používat s laserem FMHT77585/FMHT77586 (obr.

). L-držák má vnější závit 1/4-20, k němuž se upevňuje laser, a magnety a otvor ve tvaru klíčové dírky pro zavěšení laseru na stěnu. Údržba

• Není-li tento laser používán, očistěte jeho vnější části vlhkým hadříkem, otřete laser do sucha měkkým a suchým hadříkem a potom tento laser uložte do dodávaného kufříku.

• I když je vnější povrch laseru odolný proti rozpouštědlům, NIKDY nepoužívejte rozpouštědla pro čištění laseru.

• Neskladujte tento laser při teplotách nižších než -20 ˚C nebo vyšších než 60 ˚C.

• Z důvodu zajištění přesnosti vaší práce provádějte častou kontrolu, zda je laser správně kalibrován.

• Kontrola kalibrace a další opravy musí být prováděny v autorizovaném servisu Stanley.104

Odstraňování závad Laser nelze zapnout

• Jsou-li použity baterie typu AA, zkontrolujte následující:

• Každá baterie musí být správně vložena tak, aby kontakty (+) a (–) odpovídaly zobrazení v úložném prostoru pro baterie.

• Kontakty baterie musí být čisté a nesmí být zkorodované.

• Používejte nové, kvalitní a značkové baterie, aby bylo omezeno riziko úniků z baterií.

• Ujistěte se, zda jsou baterie typu AA v dobrém stavu. Pokud si nejste jisti, vyzkoušejte nové baterie.

• Zajistěte, aby byl laser v suchém prostředí.

• Překročí-li teplota laseru 50 °C, laser nelze zapnout. Pokud byl laser uložen v extrémně horkém prostředí, nechejte jej vychladnout. Laser nebude při stisknutí tlačítka zapnuto/ pojistka pro přepravu poškozen, pokud byl před použitím ochlazen na správnou teplotu. Laserové paprsky blikají Tyto lasery jsou navrženy tak, aby provedly automatické srovnání polohy až po odchylku od vodorovné polohy v průměru 4° ve všech směrech. Je-li sklon laseru tak velký, že již nemůže dojít k jeho automatickému srovnání, laserové paprsky budou blikat, což bude indikovat překročení povoleného rozsahu. BLIKAJÍCÍ LASEROVÉ PAPRSKY ZNAMENAJÍ, ŽE LASER NENÍ VODOROVNĚ NEBO SVISLE SROVNÁN A NESMÍ BÝT POUŽIT PRO STANOVENÍ NEBO VYZNAČENÍ VODOROVNÉ NEBO SVISLÉ ROVINY. Zkuste laser přemístit na rovnější plochu. Laserové paprsky se nepřestávají pohybovat Laser je velmi přesný přístroj. Nebude-li laser umístěn na stabilním (a nehybném) povrchu, bude se stále snažit nalézt srovnanou polohu. Nepřestane-li se paprsek pohybovat, zkuste laser přemístit na stabilnější povrch. Zkuste se také ujistit, zda je povrch relativně plochý a rovný tak, aby byl laser stabilní. Servis a opravy Poznámka: Demontáž laserové vodováhy způsobí zrušení platnosti všech záruk na tento výrobek. Z důvodu zajištění BEZPEČNOSTI a SPOLEHLIVOSTI výrobku svěřte provádění jeho oprav, údržby a seřízení autorizovanému servisu. Servis nebo údržba prováděná nekvalikovanou osobou může vést k způsobení úrazu. Chcete-li najít nejbližší autorizovaný servis Stanley, navštivte internetovou adresu http://www.2helpU.com.105

Technické údaje FMHT585 FMHT586 Světelný zdroj Laserové diody Vlnová délka laseru 630 - 680 nm - viditelná 510 - 530 nm - viditelná Výkon laseru ≤ 1,3 mW - LASEROVÉ ZAŘÍZENÍ TŘÍDY 2 Pracovní dosah 20 m 50 m s detektorem 30 m 50 m s detektorem Přesnost ± 3 mm na 10 m Napájení 4 alkalické baterie (1,5V) o velikosti AA (6 V ss) Provozní teplota -10 °C až 50 °C Teplota pro uložení: -20 °C až 60 °C Třída ochrany IP54 - Odolnost proti vnikání prachu a vody106
