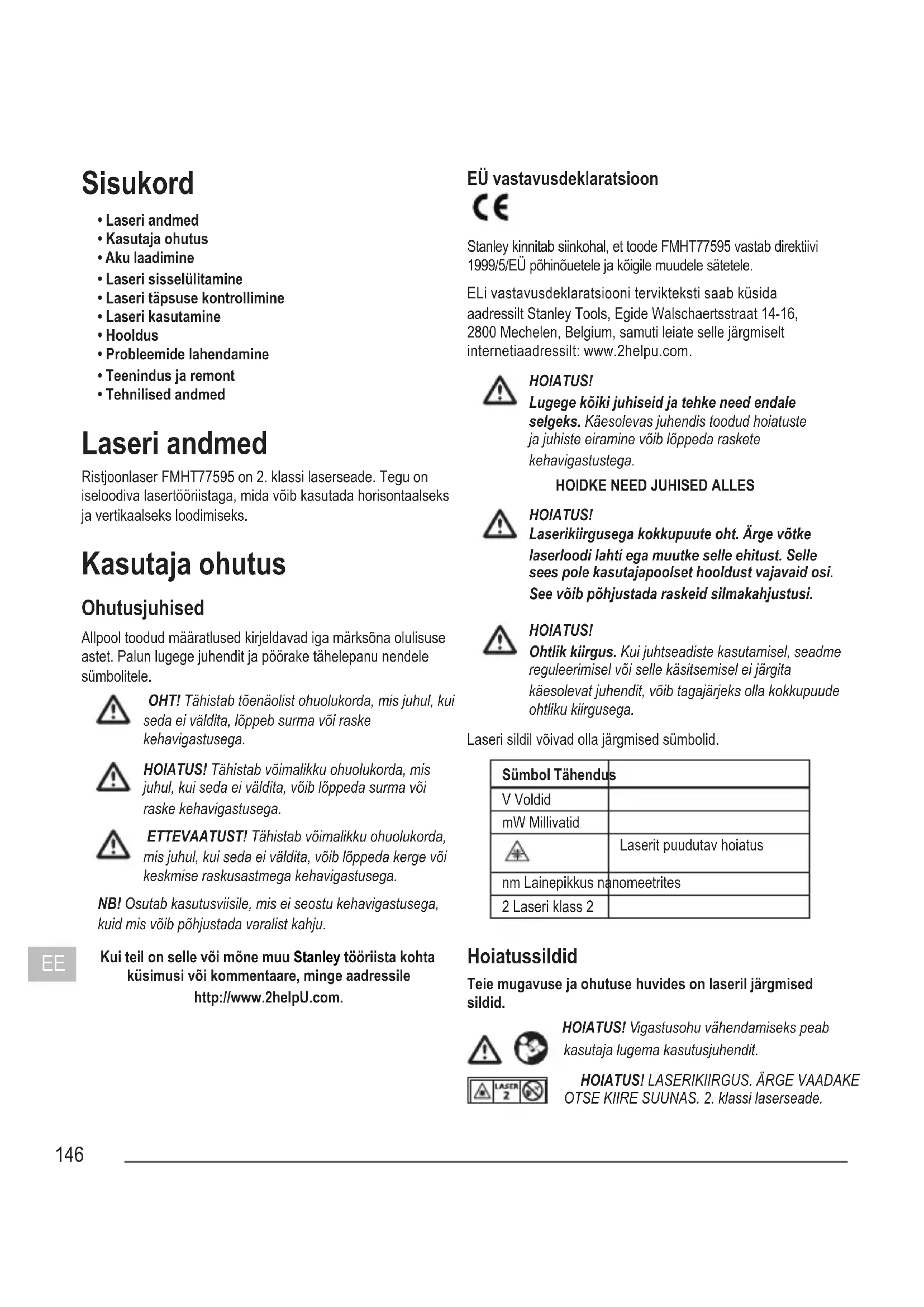

KASUTUSJUHEND FMHT775951 STANLEY

• Laseri täpsuse kontrollimine

• Probleemide lahendamine

• Tehnilised andmed Laseri andmed Ristjoonlaser FMHT77595 on 2. klassi laserseade. Tegu on iseloodiva lasertööriistaga, mida võib kasutada horisontaalseks ja vertikaalseks loodimiseks. Kasutaja ohutus Ohutusjuhised Allpool toodud määratlused kirjeldavad iga märksõna olulisuse astet. Palun lugege juhendit ja pöörake tähelepanu nendele sümbolitele. OHT! Tähistab tõenäolist ohuolukorda, mis juhul, kui seda ei väldita, lõppeb surma või raske kehavigastusega. HOIATUS! Tähistab võimalikku ohuolukorda, mis juhul, kui seda ei väldita, võib lõppeda surma või raske kehavigastusega. ETTEVAATUST! Tähistab võimalikku ohuolukorda, mis juhul, kui seda ei väldita, võib lõppeda kerge või keskmise raskusastmega kehavigastusega. NB! Osutab kasutusviisile, mis ei seostu kehavigastusega, kuid mis võib põhjustada varalist kahju. Kui teil on selle või mõne muu Stanley tööriista kohta küsimusi või kommentaare, minge aadressile http://www.2helpU.com. EÜ vastavusdeklaratsioon Stanley kinnitab siinkohal, et toode FMHT77595 vastab direktiivi 1999/5/EÜ põhinõuetele ja kõigile muudele sätetele. ELi vastavusdeklaratsiooni tervikteksti saab küsida aadressilt Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium, samuti leiate selle järgmiselt internetiaadressilt: www.2helpu.com. HOIATUS! Lugege kõiki juhiseid ja tehke need endale selgeks. Käesolevas juhendis toodud hoiatuste ja juhiste eiramine võib lõppeda raskete kehavigastustega.

HOIDKE NEED JUHISED ALLES

HOIATUS! Laserikiirgusega kokkupuute oht. Ärge võtke laserloodi lahti ega muutke selle ehitust. Selle sees pole kasutajapoolset hooldust vajavaid osi. See võib põhjustada raskeid silmakahjustusi. HOIATUS! Ohtlik kiirgus. Kui juhtseadiste kasutamisel, seadme reguleerimisel või selle käsitsemisel ei järgita käesolevat juhendit, võib tagajärjeks olla kokkupuude ohtliku kiirgusega. Laseri sildil võivad olla järgmised sümbolid. Sümbol Tähendus V Voldid mW Millivatid Laserit puudutav hoiatus nm Lainepikkus nanomeetrites 2 Laseri klass 2 Hoiatussildid Teie mugavuse ja ohutuse huvides on laseril järgmised sildid. HOIATUS! Vigastusohu vähendamiseks peab kasutaja lugema kasutusjuhendit.

• Kui seadet kasutatakse viisil, mida tootja ei ole täpsustanud, võib seadmete kaitse olla häiritud.

• Ärge kasutage laserit plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. See tööriist võib tekitada sädemeid, mis võivad tolmu või aurud süüdata.

• Kui laserit ei kasutata, hoidke seda lastele ja väljaõppeta isikutele kättesaamatus kohas. Oskamatutes kätes võivad laserid olla väga ohtlikud.

• Seadet PEAVAD hooldama ainult kvalitseeritud hooldustehnikud. Oskamatu remont või hooldus võib lõppeda kehavigastustega. Lähima Stanley teeninduskeskuse leiate aadressilt http://www.2helpU.com.

• Ärge kasutage laserikiire vaatamiseks optilisi vahendeid, näiteks teleskoopi või luupi. See võib põhjustada raskeid silmakahjustusi.

• Ärge asetage laserit kohta, kus keegi võib tahtlikult või tahtmatult laserikiirde vaadata. See võib põhjustada raskeid silmakahjustusi.

• Ärge asetage laserit peegeldava pinna lähedale, mis võib peegeldada laserikiire kellelegi silma. See võib põhjustada raskeid silmakahjustusi.

• Kui te laserit ei kasuta, lülitage see välja. Kui jätate laseri välja lülitamata, suureneb oht, et keegi vaatab laserikiire suunas.

• Ärge kunagi muutke laseri ehitust mis tahes moel. Seadme ehituse muutmine võib põhjustada kokkupuute ohtliku laserikiirgusega.

• Ärge kasutage laserit laste läheduses ega laske lastel seda kasutada. See võib põhjustada raskeid silmakahjustusi.

• Ärge eemaldage ega rikkuge hoiatussilte. Kui sildid on eemaldatud, võib kasutaja või keegi teine end teadmatusest kiirgusohtu seada.

• Asetage laser kindlalt ühetasasele pinnale. Laseri ümberkukkumisel võivad tagajärjeks olla laseri kahjustused ja kehavigastused. 7.2V DC 2.0Ah 14.4Wh FMHT77595 www.STANLEYTOOLS.com Li-ion2INR19/665002595 Use only with charger listedin Operator’s Manual Isiklik ohutus

• Säilitage valvsus, jälgige, mida teete, ja kasutage laserit mõistlikult. Ärge kasutage laserit väsinuna ega alkoholi, narkootikumide või arstimite mõju all olles. Kui laseriga töötamise ajal tähelepanu kas või hetkeks hajub, võite saada raskeid kehavigastusi.

• Kasutage isikukaitsevahendeid. Kandke alati kaitseprille. Turvavarustus (nt tolmumask, mittelibisevad turvajalatsid, kõva peakate ja kõrvaklapid) vähendab olenevalt töötingimustest tervisekahjustuste ohtu. Tööriista kasutamine ja hooldamine

• Ärge kasutage laserit, kui seda ei saa toite-/transpordiluku lülitist sisse ja välja lülitada. Tööriist, mida ei saa lülitist juhtida, on ohtlik ja vajab remonti.

• Järgige käesoleva juhendi peatükis „Hooldus“ toodud juhiseid. Heakskiitmata osade kasutamine või peatükis „Hooldus“ toodud juhiste mittejärgimine võib põhjustada elektrilöögi või vigastuste ohtu. Patareide ohutus Laseri FMHT77595 toiteallikaks on liitiumioonaku. HOIATUS! Vigastusohu vähendamiseks tuleb lugeda läbi seadme kasutusjuhend ning laseri ja aku ohutusjuhend. Aku laadimine Laseri liitiumioonaku laadimiseks kasutage laseriga FMHT77595 kaasas olevat laadimisseadet.

Sisestage laadimisseadme ühes otsas olev elektripistik pistikupesasse (joonis

Tõmmake pistikupesa kate laseri tagaküljel välja ja küljele (joonis

Sisestage laadimisseadme väike ots laseri laadimisporti (joonis

Oodake, kuni aku on täis laetud. Toite märgutuli jääb aku laadimise ajaks põlema.

Kui toite märgutuli kustub, ühendage laadija elektrivõrgust ja laseri laadimispordist lahti.

Kui laserit ei kasutata, lükake toite-/transpordiluku lüliti VASAKULE lukustatud/väljalülitatud asendisse (joonis

Asetage laser siledale ja ühetasasele looditud pinnale.

Lükake toite-/transpordiluku lüliti paremale avatud/ sisselülitatud asendisse (joonis

Veenduge, et klahvistikul (joonis

• Laser võib patareide tühjenedes veel lühikest aega töötada, kuid laserijooned muutuvad peagi tuhmiks.

• Pärast laseri täis laadimist ja sisselülitamist muutuvad laserijooned uuesti eredaks.

Nagu näidatud joonisel

, vajutage nuppu üks kord horisontaalse laserijoone kuvamiseks, teist korda vertikaaljoone kuvamiseks ning kolmandat korda horisontaal- ja vertikaaljoone kuvamiseks.

Kontrollige laserikiiri. Laser loodib end automaatselt. Kui laser on nii tugevalt kaldu, et see ei suuda end ise loodida (> 4°), siis hakkavad laserikiired kaheses rütmis vilkuma ja klahvistikul vilgub pidevalt (joonis

Kui laserikiired vilguvad, siis laser ei ole horisontaalselt (või vertikaalselt) loodis ja seda EI TOHI KASUTADA horisontaalse või vertikaalse asendi määramiseks ega märgistamiseks. Paigutage laser ümber ühetasasele pinnale.

Vajutage klahvistikul nuppu , et testida impulssrežiimi. Klahvistikul süttib (joonis

) ja laserikiired muutuvad heledamaks, sest need vilguvad väga kiiresti. Impulssrežiimi kasutatakse ainult detektoriga laserikiirte projitseerimiseks pikema vahemaa taha.

Kui MÕNI järgmistest väidetest VASTAB TÕELE, tutvuge ENNE LASERi KASUTAMIST laseri täpsuse kontrollimise juhistega.

• Kasutate laserit esimest korda (juhul kui laserit on hoitud äärmuslikul temperatuuril).

• Laseri täpsust ei ole mõnda aega kontrollitud.

• Laser võib olla maha pillatud. Laseri täpsuse kontrollimine Lasertööriistad on tehases pitseeritud ja kalibreeritud. Töö täpsuse tagamiseks on soovitatav kontrollida laseri täpsust enne esmakordset kasutamist (juhul kui laser on olnud äärmuslikul temperatuuril) ning teha seda aeg-ajalt ka edaspidi. Käesolevas kasutusjuhendis loetletud täpsuse kontrollimise protseduuride teostamisel järgige alltoodud juhiseid.

• Kasutage võimalikult suurt töökaugusele lähimat pindala/ kaugust. Mida suurem on pindala/kaugus, seda lihtsam on laseri täpsust mõõta.

• Asetage laser siledale, ühetasasele ja kindlale pinnale, mis on mõlemas suunas loodis.

• Märgistage laserikiire keskpunkt. Horisontaalse kiire täpsus – horisontaaltasapind Laseri horisontaalkiire rõhtsuse kontrollimiseks on vaja ühetasast vertikaalpinda laiusega vähemalt 9 m (30 jalga).

Paigaldage statiiv seina ühte otsa (joonis

Asetage laser statiivile ja keerake statiivi keermestatud nupp olevasse keermestatud avasse.

Laseri sisselülitamiseks lükake selle toite-/transpordiluku lüliti paremale (joonis

Horisontaalse kiire kuvamiseks vajutage üks kord nuppu

Märgistage seinale kuvatud horisontaalsel laserikiirel kaks punkti (P1 ja P2) vahekaugusega vähemalt 9 m (30 jalga).

Paigutage laser seina teise otsa ja juhtige laseri horisontaalne kiir läbi punkti P2 (joonis

Märgistage laserijoonel punkti P1 lähedal punkt P3.

Mõõtke ära punktide P1 ja P3 vaheline vertikaalne kaugus.149

Kui mõõtmistulemus on suurem kui punktide P1 ja P3 vaheline lubatud kaugus alljärgnevas tabelis esitatud punktide P1 ja P2 vastava vahemaa puhul, tuleb laser viia probleemi lahendamiseks volitatud hooldustöökotta. Punktide P1 ja P2 vaheline kaugus Lubatud kaugus P1 ja P3 vahel 9 m (30 jalga) 6 mm (1/4 tolli) 12 m (40 jalga) 8 mm (5/16 tolli) 15 m (50 jalga) 10 mm (13/32 tolli) Horisontaalse kiire täpsus – kalle LLaseri horisontaalkiire kalde kontrollimiseks on vaja ühetasast vertikaalpinda laiusega vähemalt 9 m (30 jalga).

Paigutage statiiv joonisel

näidatud viisil, st:

Asetage laser statiivile ja keerake statiivi keermestatud nupp olevasse keermestatud avasse.

Laseri sisselülitamiseks lükake selle toite-/transpordiluku lüliti paremale (joonis

Suunake vertikaalne laserikiir võrdluspunkti esimesse nurka (joonis

Mõõtke pool kaugusest seinani (D1/2).

Kui horisontaalne laserikiir ristub poolituspunktiga (D1/2), märgistage punkt P1.

Pöörake statiivi nii, et laseri vertikaalne kiir oleks suunatud teise nurka või võrdluspunkti (joonis

Kui horisontaalne laserikiir ristub poolituspunktiga (D1/2), märgistage punkt P2.

Mõõtke ära punktide P1 ja P2 vaheline vertikaalne kaugus (joonis

Kui mõõtmistulemus on suurem kui punktide P1 ja P2 vaheline lubatud kaugus alljärgnevas tabelis esitatud vastava vahemaa (D1) puhul, tuleb laser viia probleemi lahendamiseks volitatud hooldustöökotta. Kaugus (D1) Lubatud kaugus P1 ja P2 vahel 9 m (30 jalga) 3 mm (1/8 tolli) 12 m (40 jalga) 4 mm (5/32 tolli) 15 m (50 jalga) 5 mm (7/32 tolli) Vertikaalse kiire täpsus – vertikaaltasapind Vertikaalse laserikiire püstloodsuse kontrollimine.

Mõõtke uksepiida (või laes asuva võrdluspunkti) kõrgus, et saada kaugus D1 (joonis

Asetage laser põrandale uksepiida vastu (joonis

Laseri sisselülitamiseks lükake selle toite-/transpordiluku lüliti paremale (joonis

Suunake vertikaalne laserikiir uksepiida või laes asuva võrdluspunkti poole.

Märkige punkt P1 kohas, kus laseri vertikaalne kiir jõuab uksepiida kõrgusele.

Mõõtke vahemaa D1 kohast, kus laserikiir ulatub põrandani, ja tähistage see punktina P2.

Mõõtke vahemaa punktist P2 punktini D1 ja tähistage see punktina P3.

Nihutage laser punkti P3 vastasküljele ja suunake vertikaalne laserikiir punkti P2 poole (joonis

Seadke laseri vertikaalne kiir põrandal kohakuti punktidega P2 ja P3 ja märkige punkt P4 uksepiida kohal.

Mõõtke ära punktide P1 ja P4 vaheline kaugus (joonis

Kui mõõtmistulemus on suurem kui punktide P1 ja P4 vaheline lubatud kaugus alljärgnevas tabelis esitatud vastava vertikaalse vahemaa (D1) puhul, tuleb laser viia probleemi lahendamiseks volitatud hooldustöökotta. Kõrgus vertikaalsuunas (D1) Lubatud kaugus P1 ja P4 vahel 2,5 m (8 jalga) 1,5 mm (1/16 tolli) 5 m (16 jalga) 3,0 mm (1/8 tolli) 6 m (20 jalga) 3,6 mm (9/64 tolli) 9 m (30 jalga) 5,5 mm (9/32 tolli) Laseri kasutamine Kasutamisõpetus

• Märgistage alati laserikiire keskpunkt.

• Äärmuslike temperatuurimuutuste korral võivad sisemised osad liikuda, mis võib mõjuda tööriista täpsusele. Kontrollige töötamisel sageli täpsust.

• Kui laser on maha kukkunud, kontrollige, kas see on endiselt kalibreeritud.

• Kui laser on õigesti kalibreeritud, loodib see end ise. Kõik laserid on tehases kalibreeritud leidma rõhtsat asendit, kui need on asetatud pinnale, mille kõrvalekalle horisontaalasendist on keskmiselt ± 4°. Käsitsi reguleerimine ei ole vajalik.

• Kasutage laserit siledal ja ühetasasel looditud pinnal. Laseri väljalülitamine Kui laserit ei kasutata, lükake toite-/transpordiluku lüliti väljalülitatud asendisse (joonis

). Kui lülitit ei seata lukustatud asendisse, ei lülitu laser välja. Laseri kasutamine tarvikutega HOIATUS! Kuna muid tarvikuid peale Stanley pakutavate ei ole selle laseriga testitud, võib nende kasutamine koos selle laseriga olla ohtlik. Kasutage ainult Stanley tarvikuid, mida soovitatakse kasutada just selle mudeliga. Tarvikud, mis sobivad ühele laserile, võivad põhjustada kehavigastuse ohtu, kui neid kasutatakse koos mõne teise laseriga. Laseri alumisel küljel on 1/4–20 ja 5/8–11 sisekeermed (joonis

) olemasolevate või lisanduvate Stanley tarvikute paigaldamiseks. Kasutage ainult Stanley tarvikuid, mis on ette nähtud just selle laseriga kasutamiseks. Järgige tarvikuga kaasas olevaid juhiseid. Teie laseri jaoks soovitatavaid tarvikuid saab lisatasu eest edasimüüjalt või volitatud teeninduskeskusest. Kui vajate mõne tarviku leidmisel abi, võtke ühendust Stanley kohaliku teeninduskeskusega või külastage meie veebilehte: http://www.2helpU.com. Laseri kasutamine universaalse kinnitusalusega Enamikku 5/8–11 paigalduskeermega joon-/punktlasereid saab kasutada universaalse kinnitusalusega FMHT77435 (joonis

). Universaalset kinnitusalust saab kasutada iseseisvalt või paigaldada mitmel viisil.

• Kinnitage see kummist rihmaga ümber 2”×4” lati või mõne muu vertikaalse objekti.

• Asetage selle tagaküljel olevad magnetid vastu metallist latti.

• Haakige selle taga olev kruviauk seinas oleva naela või kruvi külge.

• Ripplae puhul kinnitage seade laeklambri abil raami külge.

• Statiivi külge kinnitamiseks kasutage põhja all olevat 5/8–11 või 1/4–20 keeret. Hooldus

• Kui laserit ei kasutata, puhastage selle välimised osad niiske lapiga, pühkige laser pehme lapiga kuivaks ja seejärel pange see kaasasoleva karbiga hoiule.

• Kuigi laseri välispind on lahustikindel, ei tohi laseri puhastamiseks kasutada lahusteid.

• Ärge hoidke laserit temperatuuril alla –20 ˚C (–5 ˚F) ega üle 60 ˚C (140 ˚F).

• Töö täpsuse tagamiseks kontrollige sageli, kas laser on kalibreeritud.

• Kalibreerimise kontrolli ja teisi hooldustöid võivad teha ainult Stanley volitatud teeninduskeskused.151

Probleemide lahendamine Laser ei lülitu sisse

• Veenduge, et laseri liitiumioonaku on täielikult laetud.

• Hoolitsege, et laser oleks kuiv.

• Kui laserseade kuumeneb temperatuurini üle 50 ˚C (120 ˚F), ei lülitu see sisse. Kui laserit on hoitud äärmiselt kõrgel temperatuuril, laske laseril jahtuda. Toite-/transpordiluku lüliti kasutamine enne laseri jahtumist töötemperatuurini ei kahjusta laserloodi. Laserikiir vilgub Laserid loodivad end kõigis suundades ise keskmiselt kuni 4°. Kui laser on nii kaldu, et selle sisemine mehhanism ei suuda end ise loodida, siis hakkavad laserikiired vilkuma, mis näitab, et kalle on liiga suur. LASERI VILKUVAD KIIRED EI OLE HORISONTAALSED EGA VERTIKAALSED JA NEID EI SAA

KASUTADA HORISONTAALSUSE EGA VERTIKAALSUSE

KINDLAKSTEGEMISEL EGA MÄRKIMISEL. Paigutage laser tasasemale pinnale. Laserikiired ei jää paigale Laser on täppismõõteriist. Kui laser ei ole asetatud stabiilsele (ja liikumatule) pinnale, siis püüab see leida rõhtsat asendit. Kui kiir ei jää paigale, proovige paigaldada laser stabiilsemale pinnale. Samuti püüdke tagada, et pind oleks võimalikult sile ja ühetasane, nii et laser on stabiilne. Teenindus ja remont Märkus! Laseri lahtivõtmine muudab kehtetuks kõik tootega seotud garantiid. Et tagada toote OHUTUS ja USALDUSVÄÄRSUS, tuleb selle remondi- ja hooldustööd ning reguleerimine lasta teha volitatud hooldustöökojas. Oskamatu remondi või hooldusega kaasneb kehavigastuste oht. Lähima Stanley teeninduskeskuse leiate aadressilt http://www.2helpU.com.152

Tehnilised andmed FMHT77595 Valgusallikas Laserdioodid Laseri lainepikkus Nähtav valgus 510–530 nm Laseri võimsus ≤ 1,3 mW 2. KLASSI LASERSEADE Tööpiirkond 30 m (100 jalga) 50 m (165 jalga) detektoriga Töötemperatuur –10 °C kuni 50 °C (14 °F kuni 122 °F) Hoiutemperatuur –20 °C kuni 60 °C (–5 °F kuni 140 °F) Keskkonnamõju Vee- ja tolmukindluse klass IP54153
