BRUKSANVISNING FMHT775951 STANLEY

BEMERK: Indikerer anvendelser, som ikke medforer kvaestelser, men kan forarsage materielle skader, hvis disse ikke undgas.

På etiketten på din laser vindes muligvis følgende symboler.

Symbol Betydning
V Volt
mW Milliwatt
A	Laseradvarel
nm Bølgelaengde i	nanometer
2 Laser fra classe	2

Advarselsetiketter

Service og reparationer

Bemerk: Garantien bortfalder, hvis lasernivellergensenheden demonteres.

For at sikre Produkts SIKKERHED og PÄLIDELIGHED, bør reparationer, vedligeholdelse og justering udføres af autorisere de servicecentre. Servicering erer vedligeholdelse udfør at ukvalificeret personale kan resultere i farer for kvæstelser. Besog http://www.2helpU.com for at finde en Stanley servicefilial iærheden.

Specificationer

	FMHT77595
Lyskilde Laserdioder
Laserbølgelaengde 510 – 530 nm synlig
Lasereffekt ≤1.3 mW LASERPRODUKT FRA KLASSE 2
Arbejdsområde 30m (100')	50 m (165') med detektor
Driftstemperatur -10°C til 50°C (14°F til 122°F)
Opbevaringstemperatur -20°C til 60°C (-5°F til 140°F)
Miljo Vand & støvresistant iht. IP54

DK

Innehäll

Laserinformasjon
- Brukersikkerhet
Lade batteriet
- Slå på laseren
Sjekke lasernoyaktighe
- Bruk av laseren
Vedlikehold
- Feilsøking
Service og reparasjoner
- Spesifikasjoner

Laserinformasjon

FMHT77595 krysslinjelaser er et laserprodukt i classe 2.
Laserer er et selvrettende laserverktoy som kan brukes til horisontale (vater) og vertikale (loddlinje) innretningsjobber.

NO

Brukersikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalord. Les bruksanvisingen noye og legg spesielt merke til disse symbolene.

FARE: Varsler om en umiddelbar farlig situasjon som, hvis den ikke unngas kan.fore til død aller alvorlig personskade.

ADVARSEL: Varsler om en mulig farlig situasjon som, hvis den ikke unngas kan fore til død aller alvorlig personskade.

FORSIKTIG: Varsler om en mulig farlig situasjon som, hvis den ikke unngas kan fore til mindre eller moderate personskader.

Stanley erklærer herved at produit FMHT77595 samsvarer med de grunnleggende kravene og alle andre bestemmelser i direktiv 1999/5/EF.

Den fuller teksten av EU-samsvarserklageringen kan forespørres fra Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgia aller kan hentes pa fologende internettadresse. www.2helpu.com.

ADVARSEL:

Les og forsta alle instruksjonene. Hvis du\ ikke folger advorslene og instruksjonene i donne\ bruksanvisingen, kan dette resultere i alvorig\ personskade.

OPPBVEVAR DISSE INSTRUKSJONENE

ADVARSEL:

Eksponering for laserstråling. Du skal ikke demontere eller modifisere laservateren. Det finnes ingen deler inni som eieren kan utføre service på. Dette kan före til alvorlig øyeskade.

ADVARSEL:

Farlig stråling. Bruk av kontroller erller justeringer ell er utførelse av prosedryrer som ikke er spesifisert her kan fore til at du blir eksponert for farlig stråling.

Merkene på laseren kan inneholde de fologende symbolene.

Symbol Betydning
V Volt
mW Milliwatt
A	Laseradvarel
nm Bølgengde i	nanometer
2 Klasse 2 laser

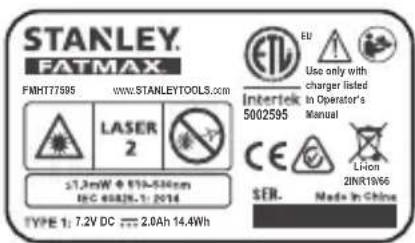

Adverselsmerker

Følgende merker finnes på din laser for din sikkerhet og for a gjore det enklere for deg.

ADVARSEL: For a redusere risikoen for skader, ma brukeren lese braksanvisingen.

ADVARSEL: LASERSTRÁLING. IKKE STIRR INN I STRÁLEN. Klasse 2 laserprodukt.

• Hvis utstyret brukes pa en mäte som ikke er spesifisert av produsenten, kan beskyttelsen fra utstyret bli svekket.
• Du skal不解 bruke laseren i eksplosive atmospferer sik som hvor det finnes flammende vasker, gasser ell er stov. Dette verktoyet kan skape gnister som kan antennene stovet aller gassene.
  Nar laseren ikke er i bruk skal du oppbevare den ute av barnsrekkevidde og andre utrente personer. Laserprodukter er farlige i hendene pa brukere uten opplaering.
• Verktøyservice ma utfores av kvalifisert
  reparasjonspersonell. Service eller vedlikehold som utfores
  av ukvalifisert personell kan.fore til personskade. For ä finne
  ditt næmeste Stanley servicesenter, gå til
  http://www.2helpU.com.
• Du skal不解 bruke optisk verktøy, som kikkert ellerteodolitt for a se mot laserstrålen. Dette kan fore til alvorligøyeskade.
• Ikke plasser laseren i en slik posisjon at noen tilsetter utilsiktet stirrer inn i laserstralen. Dette kan fore til alvorlig oyeskade.
• Ikke posisjoner laseren naer en reflektende overflate som kan reflektere laserstralen mot noens oyne. Dette kan fore til alvorlig oyeskade.
• Skru av laseren nár den ikke er i bruk. Ved à la laseren sta pa øker du risikoen for a stirre inn i laserstralen.
• Du skal ikke modifisere laseren på noen这部分. Modifisering av verktøyet kan.fore til farlig ekspondering av laserstråling.
• Du skal不解 bruke laseren rundt barn, ell er la barn bruke laseren. Dette kan fore til alvorlig oyeskade.
  Du skal不解 fjerne erer gjor advanselsmerker uleselig. Hvis merker tas bort, kan brukeren ell er andre utilsiktet utsette seg for straling.
• Posisjoner laseren sikkert og pa en jevn overflate. Hvis laseren faller, kan dette.fore til alvorlig personskade aller at laseren blir skadet.

Personlig sikkerhet

Vær oppmerksom, pass pa hva du gjør og bruk sunn fornuft ved bruk av laserproduktet. Ikke bruk verktøyet nár du er trett eller under pavirkning av rusmidler, alkohol ell er medisiner. Et øyeblikks uoppmerksomhet ved bruk av et laserprodukt kan.fore til alvorlig personskade.
- Bruk personlig beskyttelsesutstyr. Du skal alltid bruke vernebriller. Redusering av faren for personskader avhenger av arbeidsforhold og bruk av verneutstyr sik som stovmaske, sklisikre sko, hjelm og oreklokker.

Bruk og stell av verktøyet

• Ikke bruk laseren hvis strøm/transportlås-bryteren ikke går på og av. Et verktøy som ikke kan kontrolleres med bryteren er farlig og ma repareres.
• Følg instruksjönene i Vedlikeholds avsnittet i dennebruksanvisningen. Bruk av ikke godkjente deler, eller at du ikke følger vedlikeholds instruksjönene kan.fore til elektrisk støt eller personskade.

Batterisikkerhet

FMHT77595-laseren drives av et Li-ion batteri.

ADVARSEL:

For a redusere faren for personskade m.brukeren lese produits brukerhandbok, lasersikkerhetsmanualen og batterisikkerhetsmanualen.

Skifte batteriet

Bruk ladeenheten som følger med FMHT77595-laseren for á lade laserens Li-ion batteri.

1. Sett stromstorpselet iene enden av ladeenheten inn i en stikkontakt (figur B 1).
2. Trekk av og til side lokket pa baksiden av laseren (figur B 2).
3. Sett i den lille enden av laserenhet i laserens ladeport (figur B 3).
4. La batteriet lade seg helt opp. Strøm-LED vil ære på mens batteriet lades.

5. När strom-LED slukker, koble ladeenheten fra stikkontakten og fra laserens ladeport.

6. Skyvdekselet tilbake pa plass pa laserens ladeport.

När laseren ikke er i bruk, skal du forsikre deg om at strøm/transportlasebryteren er plassert til VENSTRE til LASTAV-posisjon (figur A 6) for a spare batteristrøm.

Slå på laseren

1. Plasser laseren pa en jevn, flat og rett overflate.
2. Sett strøm/transportlasebryteren til høyre for ulåst/ PÅ-positjon (figur A 7).

3. Pà tastaturet (figur A 4), pass pà at er grønn (> 5%). Dersom blinker, betyr det at batterinivæt er under 5%.

4. Laseren kan brukes en kort stund mens batteriet lades ut, men laserlinjene vil hurtig dimmes.

5. Etter at laseren er ladet helt opp og laseren slätt PÅ igjen, vil laserlinjene lyse like kraftig igjen.

Trykk patastaturet for a teste puls-modus. vil tennes patastaturet (figur A 5) og laserstralene vil se lysere ut, sider de eigentlig blinker i et svert hoyt tempo. Du kan bare bruke puls-modus med en detektor for a projisere laserstralene over lang avstand.

1. Hvis NOEN av de falgende utsagn er SANNE, skal du fortsette med instruksjonene for Kontroll av lasernoyaktighe FOR DU BRUKER LASEREN til en jobb.

2. Som vist på figur A 2,trykk en gang for a vise en horizontal laserlinje, en gang til for a vise en vertikal linje og en tredje gang for a vise bade en horizontal linje og en vertikal linje.

3. Kontrollere lasersträlene. Laseren er laget for selvretting. Dersom laseren vippes sa mye at den ikke kan selvrette seg (>4^) , vil laserstralen blinke kontinuereg to ganger og vil blinke konstant på tastaturet (figur A 3).

4. Hvis laserstrålen blinker, er/DDjøre erder markere vater erler loddlinje. Prov a posisjonere laseren pa en jevn overflate.

5. Dette er Forste gang du bruker laseren (etter at laseren har blitt utsatt for ekstreme temperaturer).

6. Laseren har ikke blitt sjekket for nøyaktighet på en lang stund.
7. Laseren kan ha falt.

Sjekke lasernøyaktigkeit

Laserverktøy er forseglet og kalibrert ved fabrikken. Det anbefales at du utforer en noyaktighetssjekk før du bruker laseren for forste gang (i tilfelle laseren har blitt eksponert for ekstreme temperaturer) og sa regelmessig for a sikre noyaktighet av arbeidet. Følg disse retningslinjene som er opplistet i donne braksanvisningen nár du utforer noyaktighetssjekker:

• Bruk det største området/avstanden mulig, som ligger nærmest bruksavstand. Jo større område/avstand, jo letterer det á malé nøyaktigheten til laseren.
• Plasser laseren på en jevn, flat, stabil overflate som er i vater i begge retninger.
• Marker senteret til laserstralen.

Horizontal linjenøyaktighet - i vater

Kontroll av vateret til laserens horisontale linje krever en flat vertical overflate med minst 9m (30') bredde.

1. Sett trefoten på enende av veggen (figur D 1).
2. Sett modulen på trefoten og skru den gjengede knotten inn i gjengehullep på modulen.
3. Sett strøm/transportlasebryteren til høyre for ulåst/ PÅ-positjon (figur A 7).
4. Trykk en gang for a vise en horizontal linje.
5. Marker to punkter (P1 og P2) minst 9m (30') fra haverandre langs lenghten til laserens horisontale linje på veggen.
6. Omplasser laseren til den andre sider av veggen og rett inn laserens horisontale linje med punkt P2 (figur D 2).
7. Marker punkt P3 på laserlinjenær punkt P1.
8. Mäl den vertikale avstanden mellom P1 og P3.
   9 Hvis malingene dine er større enn den tillatte storrelsen mellom P1 & P3 for den korrespondenderende avstanden mellom P1 & P2 i den følgende tabellen, ma laseren leveres på service på et godkjent servicesenter.

Distanse mellom P1 & P2	Tillatt avstand Mellom P1 og P3
9 m (30') 6mm (1/4")
12 m (40') 8mm (5/16")
15 m (50') 10mm (13/32")

Horizontal linjenøyaktigkeit - vippet

Kontroll av vinkelen på laserens horisontale linje krever en rett vertical overflate med minst 9m (30') bredde.

1. Plasser en trefot som vist i figur E 1, som er:

2. På midten av veggen (D 1/2).

3. Foran veggen på en avstand halve størrelsen av veggen (D 1/2).

4. Sett modulen på trefoten og skru den gjengede knotten inn i gjengehullep på modulen.

5. Sett strøm/transportlasebryteren til høyre for ulåst/ PÅ-positjon (figur A ⑦).
6. Trykk 3 ganger for a vise horizontal linje og en vertikal linje.
7. Sikt laserens vertikale linje på det forste hjørnet aller referansepunktet (figur E 1).
8. Mäl halve distansen over veggen (D1/2).
9. Der den horisontale laserlinjen krysser halvweispunktet (D1/2), merkpunktet P1.
10. Roter trefoten slick at laserens vertikale linje er rettet mot et annet hjørne eller referansepunkt (figur E 2).
11. Der den horisontale laserlinjen krysser halvweispunktet (D1/2), merkpunktet P2.
12. Mål den vertikale avstanden mellom punkt P1 og P2 (figur E 3).
13. Hvis målingene dine er større enn den tillatte størrelsen mellom P1 & P2 for den korrespondende avstanden (D1) i den følgende tabellen, ma laseren leveres på service på et godkjent servicesenter.

Avstand (D1)	Tillatt avstand mellom P1 og P2
9 m (30') 3mm (1/8")
12 m (40') 4mm (5/32")
15 m (50') 5mm (7/32")

Vertikal linjenøyaktigkeit - loddlinje

Kontrollere loddlinjen for laserens vertikale linje.

1. Mål høyden på en dørkarm (eller et referansepunkt i taket) for á fã høyden D1 (figur F ①).
2. Sett laseren pa gulvet ovenfor dorkarmen (figur F 1).
3. Sett strøm/transportlasebryteren til høyre for ulåst/ PÅ-positjon (figur A 7).
4. Trykk to ganger for a vise en vertical linje.
5. Sikt laserens vertikale linje mot dorkarmen aller referansepunktet i taket.
6. Der laserens vertikale linje moter hoyden av dorkarmen, merk punkt P1.
7. Fra der laserstralen treffer doren, mal distansen D1 og merk punkt P2.
8. Fra P2, mal distansen D1 og merk punkt P3.
9. Sett laseren til den andere sider av P3 pek laserens vertikale linje mot punkt P2 (figur F 2).
10. Rett laserens vertikale linje med punktene P2 og P3 pa gulvet, og merk punkt P4 over dørkarmen.
11. Mal avstanden mellom punkt P1 og P4 (figur F 3).
12. Hvis malingene dine er storre enn den tillatte storrelsen mellom P1 & P4 for den korrespondende avstanden (D1) i den falgende tabellen, ma laseren leveres på service på et godkjent servicesenter.

Høyde på vertikal avstand (D1)	Tillatt avstand Mellom P1 og P4
2,5 m (8') 1,5 m	m (1/16")
5m (16') 3,0mm	(1/8")
6 m (20') 3,6mm	(9/64")
9m (30') 5,5mm	(9/32")

Bruk av laseren

Brukertips

• Du skal alltid markere senteret til strålen som skapes av laseren.
• Ekstreme temperaturendringer kan forårsake bevegelse av de interne delene som kan pärke nøyaktigheten. Sjekk ofte nøyaktigheten nár du jobber.
• Hvis laseren mistes i gulvet, skal du sjekke om den fremdeles er kalibrrent.
• Så lenge laseren er skikkelig kalibrert, retter laseren inn seg selv. Hver laser kalibreres ved fabrikken for Å finne vater sönge den er posisjonert på en flat overflate innen et gjennomsnitt på ± 4° av vater. Det trengs ingen manuelle justeringer.
• Plasser laseren på en jevn, flat og rett overflate.

NO

Vri strøm/transportlåsbryteren til AV posisjon (figurA 6) nár laseren ikke skal brukes. Dersom bryfteren ikke er plassert i LAST posisjon, vil ikke laseren SLA seg av.

Bruk av laseren med tilbehør

ADVARSEL:

Siden annet tilbehør enn det som tilbys av Stanley\ ikke er testet med dette produitet, kan bruk avariantilbehør med dette verktøyet vare farlig.

Du skal kun bruke Stanley tilbehør som anbefales for denne modellen. Tilbehør som passer til en laser, kan vare utgjore en fare for personskader ved bruk pa en annen laser.

Bunnen av laseren er utstyrt med 1/4-20 og 5/8-11 hullgjenger (figur C) for a passage til naveerende aller fremtidig Stanley tilbehør. Du skal kun bruke Stanley tilbehør som anbefales for donne laseren. Følg instruktjonene som følger med tilbehørt.

Anbefalt tilbehør som kan brukes med这部分 laseren er tilgengelig for ekstra kostnad fra din lokale forhandler erler et godkjent servicesenter. Hvis du trenger hjelp til á finne tilbehør, kontakt dittærmeste Stanley servicesenter eller besk var website: http://www.2helpU.com.

Bruke laseren med multibraketten

De feste linje/punkt lasere med 5/8-11 monteringsgjenger kan brukes sammen med laser-multibraketten FMHT77435 (figur C). Multibrakten kan brukes frittstaeende aller kan monteres på ulike mater:

• Bruk gummistroppen rundt en stang, 2^ × 4^ , aller et annet vertikalt objekt.
• Bruk magnetene på baksiden mot en stålbjelke.
• Hekt det bakre skruehullet på en spiker eller en skrue på en vegg.
• Bruk takklemmen for à feste pà et hengende aller senket tak.
• Bruk det gjengede hullet 5/8-11 aller 1/4-20 i bunnene for Å sette den på en trefot.

Vedlikehold

• När laseren ikke er i bruk skal du rengjøre de ytre delene med en fuktig klut, tørke av laseren med en myk, tørr klut for Å forsikre deg om at den er tørr, og sölagre laseren i boksen som folger med.
• Selv om utsiden av laseren er motstandsdyktig mot løsemidler, skal du ALDRI bruke løsemidler for à rengjørle laseren.
• Ikke lagre laseren ved temperaturer under -20^ (-5°F) aller over 60^ (140°F).
• For öpprettholde nøyaktigheten av arbeidet ditt skal du sjekke ofte om laseren er kalibrert.
• Kalibreringskontroll, annet vedlikehold og reparasjoner kan utfores på Stanley servicesentere.

Feilsøking

Laseren skrur seg ikke på

• Forsikre deg om at Li-ione batteriet er Iadet opp.
  Forsikre deg om at laseren er torr.
• Hvis laseren blir varmere enn 50^ (120 F), vil/DD enheten skru seg pa. Hvis laseren har blitt oppbevar t ekstremt varme temperaturer, skal du la den kjole seg ned. Laseren vater vil/DD bli skadet ved bruk av strøm/transportlåsbryteren før nedkjøling til sin rikkige brukstemperatur.

Laserstrålene blinker

Laserne er laget for selvretting opp til et gjennomsnitt av 4^ i alle retninger. Hvis laseren er vippet sik at den interne mekanismen ikke retter seg inn, vil laserstrålen blinke og vise at vippeområdet har blitt overgått. DEN BLINKENDE STRÄLEN SOM SKAPES AV AT LASEREN IKKE ER I VATER ELLER LODDDRETT LINJE SKAL IKKE BRUKES TIL Å AVGJÖRE VATER ELLER LODRETT LINJE. Prov Å posisjonere laseren på en jevnore overflate.

Laserstrålene slutter ikke bevege seg

Laseren er et presisjonsinstrument. Derfor er det slik at hvis det ikke er plassert på en stabil (og bevegelsesfri) overflate, vil laseren fortsette Å prove Å finne vater. Hvis stralen ikke slutter Å bevege seg, skal du prove Å plassere laseren på en mer stabil overflate. Du skal også forsikre deg om av overflaten er relativ flat ogrett, slik at laseren er stabil.

Service og reparasjoner

Merk: Ved à demontere laservateren mortfaller alle garantier pa produitet.

For a sikre produits SIKKERHET og PALITELEIGHET, skal alle reparasjoner, vedlikehold og justering utfores av et godkjent serviceenter. Service aller vedlikehold som utfores av ukvalifisert personell kan fore til persorskade. For a finne ditt纳税este Stanley servicesenter, gtil http://www.2helpU.com.

Spesifikasjoner

	FMHT77595
Lyskilde Laserdioder
Laserbølgelengde 510 – 530 nm synlig
Lasereffekt ≤1,3 mW KLASSE 2 LASERPRODUKT
Arbeidsområde 30m (100')'	50 m (165') med detektor
Brukestemperatur -10°C til 50°C (14°F til 122°F)
Lagringstemperatur -20°C til 60°C (-5°F til 140°F)
Miljø Vann og støvtett til IP54
