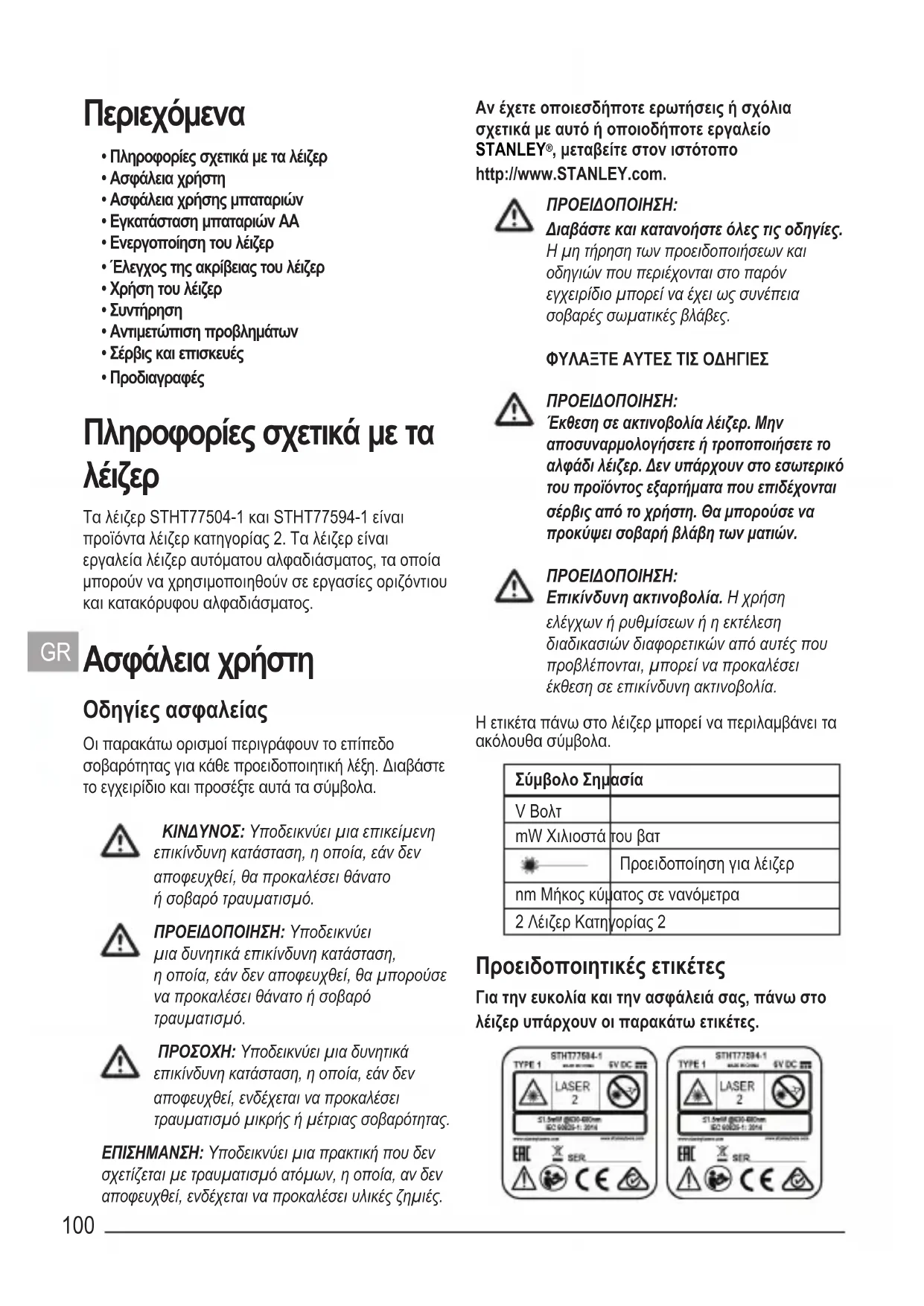

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SLL360 STANLEY

• Πληροφορίες σχετικά με τα λέιζερ

• Ασφάλεια χρήσης μπαταριών

• Εγκατάσταση μπαταριών AA

• Ενεργοποίηση του λέιζερ

• Έλεγχος της ακρίβειας του λέιζερ

• Αντιμετώπιση προβλημάτων

• Σέρβις και επισκευές

• Προδιαγραφές Πληροφορίες σχετικά με τα

Τα λέιζερ STHT77504-1 και STHT77594-1 είναι προϊόντα λέιζερ κατηγορίας 2. Τα λέιζερ είναι εργαλεία λέιζερ αυτόματου αλφαδιάσματος, τα οποία μπορούν να χρησιμοποιηθούν σε εργασίες οριζόντιου και κατακόρυφου αλφαδιάσματος. Ασφάλεια χρήστη Οδηγίες ασφαλείας Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Διαβάστε το εγχειρίδιο και προσέξτε αυτά τα σύμβολα. ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ: Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας. ΕΠΙΣΗΜΑΝΣΗ: Υποδεικνύει μια πρακτική που δεν σχετίζεται με τραυματισμό ατόμων, η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλικές ζημιές. Αν έχετε οποιεσδήποτε ερωτήσεις ή σχόλια σχετικά με αυτό ή οποιοδήποτε εργαλείο STANLEY

, μεταβείτε στον ιστότοπο http://www.STANLEY.com. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε και κατανοήστε όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών που περιέχονται στο παρόν εγχειρίδιο μπορεί να έχει ως συνέπεια σοβαρές σωματικές βλάβες. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Έκθεση σε ακτινοβολία λέιζερ. Μην αποσυναρμολογήσετε ή τροποποιήσετε το αλφάδι λέιζερ. Δεν υπάρχουν στο εσωτερικό του προϊόντος εξαρτήματα που επιδέχονται σέρβις από το χρήστη. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επικίνδυνη ακτινοβολία. Η χρήση ελέγχων ή ρυθμίσεων ή η εκτέλεση διαδικασιών διαφορετικών από αυτές που προβλέπονται, μπορεί να προκαλέσει έκθεση σε επικίνδυνη ακτινοβολία. Η ετικέτα πάνω στο λέιζερ μπορεί να περιλαμβάνει τα ακόλουθα σύμβολα. Σύμβολο Σημασία V Βολτ mW Χιλιοστά του βατ Προειδοποίηση για λέιζερ nm Μήκος κύματος σε νανόμετρα 2 Λέιζερ Κατηγορίας 2 Προειδοποιητικές ετικέτες Για την ευκολία και την ασφάλειά σας, πάνω στο λέιζερ υπάρχουν οι παρακάτω ετικέτες.101

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειωθεί ο κίνδυνος τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΑΚΤΙΝΟΒΟΛΙΑ ΛΕΙΖΕΡ. ΜΗΝ ΚΟΙΤΑΖΕΤΕ ΜΕΣΑ ΣΤΗΝ ΑΚΤΙΝΑ. Προϊόν λέιζερ Κατηγορίας 2.

• Μη χρησιμοποιείτε το λέιζερ σε εκρηκτικά περιβάλλοντα, όπως με παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Αυτό το εργαλείο ενδέχεται να δημιουργήσει σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή στις αναθυμιάσεις.

• Όταν δεν χρησιμοποιείτε το λέιζερ, φυλάσσετέ το μακριά από παιδιά και άλλα μη εκπαιδευμένα άτομα. Τα λέιζερ είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.

• Το σέρβις του εργαλείου ΠΡΕΠΕΙ να διεξάγεται μόνο από εξειδικευμένο προσωπικό επισκευών. Το σέρβις ή η συντήρηση που διεξάγονται από μη εξειδικευμένο προσωπικό μπορεί να επιφέρουν σωματική βλάβη. Για να εντοπίσετε το πλησιέστερο κέντρο σέρβις Stanley, μεταβείτε στον ιστότοπο http://www.2helpU.com.

• Μη χρησιμοποιείτε οπτικά όργανα όπως τηλεσκόπιο ή θεοδόλιχο για να δείτε τη δέσμη ακτίνων λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.

• Μην τοποθετείτε το λέιζερ σε θέση η οποία θα μπορούσε να κάνει οποιοδήποτε άτομο να κοιτάξει ηθελημένα ή αθέλητα απευθείας μέσα στην ακτίνα λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.

• Μην τοποθετείτε το λέιζερ κοντά σε ανακλαστική επιφάνεια η οποία μπορεί να κατευθύνει με ανάκλαση την ακτίνα λέιζερ στα μάτια οποιουδήποτε ατόμου. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.

• Απενεργοποιείτε το λέιζερ όταν δεν είναι σε χρήση. Αν αφήσετε το λέιζερ ενεργοποιημένο, αυξάνεται ο κίνδυνος να κοιτάξει κάποιος μέσα στην ακτίνα λέιζερ.

• Μην τροποποιήσετε με κανένα τρόπο το λέιζερ. Η τροποποίηση του εργαλείου μπορεί να επιφέρει έκθεση σε επικίνδυνη ακτινοβολία λέιζερ.

• Μη χρησιμοποιείτε το λέιζερ όταν υπάρχουν γύρω παιδιά και μην επιτρέπετε να το χρησιμοποιούν παιδιά. Μπορεί να προκληθεί σοβαρή βλάβη των ματιών.

• Μην αφαιρείτε ή φθείρετε τις προειδοποιητικές ετικέτες. Αν αφαιρεθούν οι ετικέτες, τότε οι χρήστες ή άλλα άτομα μπορεί αθέλητα να εκθέσουν τον αυτό τους σε ακτινοβολία.

• Τοποθετείτε το λέιζερ καλά στηριγμένο σε οριζόντια επιφάνεια. Αν πέσει το λέιζερ, θα μπορούσε να προκληθεί ζημιά στο λέιζερ ή σοβαρός τραυματισμός ατόμων. Ατομική ασφάλεια

• Να είστε σε επαγρύπνηση, να προσέχετε τι κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε το λέιζερ. Μη χρησιμοποιείτε το λέιζερ όταν είστε κουρασμένοι ή βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμή απροσεξίας κατά τη χρήση του λέιζερ μπορεί να επιφέρει σοβαρή σωματική βλάβη.

• Χρησιμοποιείτε εξοπλισμό ατομικής προστασίας. Φοράτε πάντα προστασία ματιών. Ανάλογα με τις συνθήκες εργασίας, η χρήση προστατευτικού εξοπλισμού, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, κράνους και προστασίας ακοής, θα μειώσει τις σωματικές βλάβες. Χρήση και φροντίδα του εργαλείου

• Μη χρησιμοποιήσετε το λέιζερ αν ο διακόπτης Τροφοδοσίας/Ασφάλισης μεταφοράς δεν το ενεργοποιεί ή δεν το απενεργοποιεί. Οποιοδήποτε εργαλείο δεν μπορεί να ελέγχεται με το διακόπτη, είναι επικίνδυνο και πρέπει να επισκευάζεται.

• Ακολουθείτε τις οδηγίες στην ενότητα Συντήρηση στο παρόν εγχειρίδιο. Η χρήση μη εγκεκριμένων εξαρτημάτων ή η μη τήρηση των οδηγιών για τη Συντήρηση μπορεί να προκαλέσει κίνδυνο ηλεκτροπληξίας ή σωματικής βλάβης. Ασφάλεια χρήσης μπαταριών ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι μπαταρίες μπορεί να εκραγούν ή να παρουσιάσουν διαρροή και να προκαλέσουν τραυματισμό ή πυρκαγιά. Για να μειώσετε αυτό τον κίνδυνο:GR

• Τηρείτε προσεκτικά όλες τις οδηγίες και προειδοποιήσεις πάνω στις ετικέτες και στη συσκευασία των μπαταριών.

• Πάντα εισάγετε τις μπαταρίες με τη σωστή πολικότητα (+ και –), όπως αυτή επισημαίνεται πάνω στην κάθε μπαταρία και στον εξοπλισμό.

• Μη βραχυκυκλώνετε τους ακροδέκτες των

• Μη φορτίζετε τις μη επαναφορτιζόμενες μπαταρίες.

• Μη χρησιμοποιείτε μαζί παλιές και νέες μπαταρίες. Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες με νέες, ίδιας μάρκας και τύπου.

• Αφαιρείτε άμεσα τις εξαντλημένες μπαταρίες και απορρίπτετέ τις σύμφωνα με τους τοπικούς κανονισμούς.

• Μην απορρίπτετε τις μπαταρίες στη φωτιά.

• Κρατάτε τις μπαταρίες μακριά από παιδιά.

• Αφαιρείτε τις μπαταρίες όταν δεν χρησιμοποιείται

Εγκατάσταση μπαταριών AA Τοποθετήστε νέες μπαταρίες AA στο λέιζερ STHT77504-1 ή STHT77594-1.

Γυρίστε το λέιζερ ανάποδα.

Στην κάτω πλευρά του λέιζερ, ανυψώστε την ασφάλιση για να ανοίξετε το κάλυμμα του διαμερίσματος μπαταριών (Εικόνα

Τοποθετήστε τέσσερις νέες, υψηλής ποιότητας, επώνυμες μπαταρίες AA, προσέχοντας απαραίτητα να τοποθετήσετε τα άκρα - και + κάθε μπαταρίας όπως υποδεικνύεται στο εσωτερικό του διαμερίσματος μπαταριών (Εικόνα

Πιέστε το κάλυμμα του διαμερίσματος μπαταριών για να κλείσει, έως ότου κουμπώσει στη θέση του

Όταν δεν χρησιμοποιείτε το λέιζερ, να βεβαιώνεστε ότι ο διακόπτης Τροφοδοσίας/Ασφάλισης μεταφοράς έχει τοποθετηθεί στην κεντρική θέση (OFF) (Εικόνα

για εξοικονόμηση ισχύος από τις μπαταρίες. Ενεργοποίηση του λέιζερ

Τοποθετήστε το λέιζερ πάνω σε μια ομαλή, επίπεδη, οριζόντια επιφάνεια, με το λέιζερ να κοιτάζει ευθεία εμπρός προς τον απέναντι τοίχο (θέση 0º ).

Ενεργοποιήστε το λέιζερ για να εμφανίσετε μια οριζόντια ακτίνα λέιζερ. Είτε:

• Μετακινήστε τον διακόπτη Τροφοδοσίας/ Ασφάλισης μεταφοράς προς τα αριστερά για να διατηρήσετε το εκκρεμές ασφαλισμένο και να εμφανίσετε τις ακτίνες σε χειροκίνητη λειτουργία (Εικόνα

• Μετακινήστε τον διακόπτη Τροφοδοσίας/ Ασφάλισης μεταφοράς προς τα δεξιά για να απασφαλίσετε το εκκρεμές και να εμφανίσετε τις ακτίνες σε λειτουργία αυτόματου αλφαδιάσματος (Εικόνα

) μία φορά για να εμφανίσετε μια οριζόντια ακτίνα λέιζερ, μια δεύτερη φορά για να εμφανίσετε μια κάθετη ακτίνα και μια τρίτη φορά για να εμφανίσετε και την οριζόντια και την κάθετη ακτίνα.

Ελέγξτε τις ακτίνες λέιζερ.

• Αν το λέιζερ έχει τόσο μεγάλη κλίση ώστε να μην μπορεί να αλφαδιαστεί αυτόματα (> 4°), ή αν το λέιζερ δεν είναι οριζόντιο σε χειροκίνητη λειτουργία, οι ακτίνες λέιζερ θα αναβοσβήνουν.

• Όταν αναβοσβήνουν οι ακτίνες λέιζερ, σημαίνει ότι το λέιζερ δεν είναι οριζοντιωμένο (ή σε κατακόρυφη ευθυγράμμιση) και ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ για προσδιορισμό ή σήμανση της οριζόντιας ή κατακόρυφης διεύθυνσης. Προσπαθήστε να αλλάξετε θέση στο λέιζερ τοποθετώντας το σε οριζόντια επιφάνεια.

Αν ΟΠΟΙΑΔΗΠΟΤΕ από τις παρακάτω δηλώσεις είναι ΑΛΗΘΗΣ, συνεχίστε με τις οδηγίες στο τμήμα Έλεγχος της ακρίβειας του λέιζερ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΛΕΪΖΕΡ για οποιαδήποτε

• Αυτή είναι η πρώτη φορά που χρησιμοποιείτε το λέιζερ (σε περίπτωση που το λέιζερ έχει εκτεθεί σε ακραίες θερμοκρασίες).

• Το λέιζερ δεν έχει ελεγχθεί ως προς την ακρίβειά του για αρκετό χρόνο.

• Το λέιζερ μπορεί να έχει πέσει κάτω.103

Έλεγχος της ακρίβειας του

Τα εργαλεία λέιζερ είναι σφραγισμένα και έχουν βαθμονομηθεί από το εργοστάσιο. Οπωσδήποτε συνιστάται να πραγματοποιήσετε έναν έλεγχο ακρίβειας πριν την πρώτη χρήση του λέιζερ (ή σε περίπτωση που το λέιζερ είχε εκτεθεί σε ακραίες θερμοκρασίες) και κατόπιν τακτικά για να διασφαλίζετε την ακρίβεια της εργασίας σας. Όταν πραγματοποιείτε οποιονδήποτε από τους ελέγχους ακρίβειας που αναφέρονται στο παρόν εγχειρίδιο, ακολουθήστε τις παρακάτω κατευθυντήριες γραμμές:

• Χρησιμοποιείτε το μεγαλύτερο δυνατό χώρο/ απόσταση, που προσεγγίζει κατά το δυνατόν την απόσταση λειτουργίας. Όσο μεγαλύτερος είναι ο χώρος/η απόσταση, τόσο ευκολότερο είναι να μετρηθεί η ακρίβεια του λέιζερ.

• Τοποθετήστε το λέιζερ πάνω σε μια ομαλή, επίπεδη, σταθερή επιφάνεια που είναι οριζοντιωμένη και στις δύο κατευθύνσεις.

• Σημαδέψτε το κέντρο της ακτίνας λέιζερ. Οριζόντια ακτίνα - Κατεύθυνση

Για τον έλεγχο της βαθμονόμησης της οριζόντιας σάρωσης του εργαλείου λέιζερ απαιτούνται δύο τοίχοι σε απόσταση τουλάχιστον 9 m (30 ποδιών) μεταξύ τους. Είναι σημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

Τοποθετήστε το λέιζερ ώστε να είναι σε επαφή με το άκρο του τοίχου (Εικόνα

Μετακινήστε το διακόπτη Τροφοδοσίας/Ασφάλισης μεταφοράς προς τα δεξιά (Εικόνα

ενεργοποιήσετε το λέιζερ σε λειτουργία αυτόματου αλφαδιάσματος και να εμφανίσετε μια οριζόντια ακτίνα λέιζερ.

Σε απόσταση τουλάχιστον 9 m (30 πόδια) μεταξύ τους κατά μήκος της ακτίνας λέιζερ, σημαδέψτε τα

Περιστρέψτε το λέιζερ 180º.

Ρυθμίστε το ύψος του λέιζερ ώστε το κέντρο της ακτίνας να ευθυγραμμιστεί με το

Απευθείας πάνω ή κάτω από το

κατά μήκος της ακτίνας λέιζερ (Εικόνα

Μετρήστε την κατακόρυφη απόσταση μεταξύ

Αν η μέτρησή σας είναι μεγαλύτερη από την Επιτρεπόμενη απόσταση μεταξύ

την αντίστοιχη Απόσταση μεταξύ

παρακάτω πίνακα, το λέιζερ πρέπει να παραδοθεί για σέρβις σε ένα εξουσιοδοτημένο κέντρο σέρβις. Απόσταση μεταξύ

Επιτρεπόμενη απόσταση μεταξύ

9 m (30 πόδια) 4 mm (5/32") 12 m (40 πόδια) 6 mm (7/32") 15 m (50 πόδια) 8 mm (5/16") Οριζόντια ακτίνα - Κατεύθυνση διαμήκους κλίσης Για τον έλεγχο της βαθμονόμησης της οριζόντιας κλίσης του λέιζερ απαιτείται ένας μόνο τοίχος, με μήκος τουλάχιστον 9 m (30 πόδια). Είναι σημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

Τοποθετήστε το λέιζερ ώστε να είναι σε επαφή με το άκρο του τοίχου (Εικόνα

Μετακινήστε το διακόπτη Τροφοδοσίας/Ασφάλισης μεταφοράς προς τα δεξιά (Εικόνα

ενεργοποιήσετε το λέιζερ σε λειτουργία αυτόματου αλφαδιάσματος και να εμφανίσετε μια οριζόντια ακτίνα λέιζερ.

Σε απόσταση τουλάχιστον 9 m (30 πόδια) μεταξύ τους κατά μήκος της ακτίνας λέιζερ, σημαδέψτε τα

Μετακινήστε το λέιζερ στο απέναντι άκρο του τοίχου

Τοποθετήστε το λέιζερ ώστε να κοιτάζει προς το πρώτο άκρο του ίδιου τοίχου και να είναι παράλληλο προς το διπλανό τοίχο.

Ρυθμίστε το ύψος του λέιζερ ώστε το κέντρο της ακτίνας να ευθυγραμμίζεται με το

Απευθείας πάνω ή κάτω από το

κατά μήκος της ακτίνας λέιζερ (Εικόνα

Μετρήστε την απόσταση μεταξύ

Αν η μέτρησή σας είναι μεγαλύτερη από την Επιτρεπόμενη απόσταση μεταξύ

την αντίστοιχη Απόσταση μεταξύ

παρακάτω πίνακα, το λέιζερ πρέπει να παραδοθεί για σέρβις σε ένα εξουσιοδοτημένο κέντρο σέρβις. Απόσταση μεταξύ

Επιτρεπόμενη απόσταση μεταξύ

9 m (30 πόδια) 4 mm (5/32") 12 m (40 πόδια) 6 mm (7/32") 15 m (50 πόδια) 8 mm (5/16") Κατακόρυφη ακτίνα - Κατακόρυφο

Ο έλεγχος της βαθμονόμησης του κατακόρυφου αλφαδιάσματος του λέιζερ μπορεί να γίνει με τη μέγιστη ακρίβεια όταν υπάρχει διαθέσιμο μεγάλο κατακόρυφο ύψος, ιδανικά 9 m (30 πόδια), με ένα άτομο στο δάπεδο να ρυθμίζει τη θέση του λέιζερ και το άλλο άτομο κοντά σε μια οροφή να σημαδεύει τη θέση της ακτίνας. Είναι σημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

Τοποθετήστε το λέιζερ τουλάχιστον 1,0 m (3,28 πόδια) από ένα πλαίσιο πόρτας (Εικόνα

Μετακινήστε το διακόπτη Τροφοδοσίας/Ασφάλισης μεταφοράς προς τα δεξιά (Εικόνα

ενεργοποιήσετε το λέιζερ σε λειτουργία αυτόματου αλφαδιάσματος και να εμφανίσετε μια οριζόντια ακτίνα λέιζερ.

Πατήστε μία φορά για να εμφανίσετε την κάθετη

Στοχεύστε την κάθετη ακτίνα λέιζερ προς το πλαίσιο

Κατά μήκος του κάτω άκρου της ακτίνας λέιζερ, σημαδέψτε τρεις θέσεις

στο μέσον του τμήματος μεταξύ

Εκεί όπου το πάνω μέρος της ακτίνας λέιζερ εμφανίζεται στο πάνω μέρος του πλαισίου της πόρτας σημαδέψτε το

Μετακινήστε το λέιζερ στην αντίθετη πλευρά του πλαισίου πόρτας (Εικόνα

Ευθυγραμμίστε το κάτω μέρος της ακτίνας λέιζερ με

Εκεί όπου το πάνω μέρος της ακτίνας λέιζερ εμφανίζεται στο πάνω μέρος του πλαισίου της πόρτας σημαδέψτε το

Μετρήστε την απόσταση μεταξύ

Αν η μέτρησή σας είναι μεγαλύτερη από την Επιτρεπόμενη απόσταση μεταξύ

στον πίνακα που ακολουθεί, το λέιζερ πρέπει να παραδοθεί για σέρβις σε ένα εξουσιοδοτημένο κέντρο σέρβις.

Επιτρεπόμενη απόσταση μεταξύ

2,0 m (6,56 πόδια) 1,5 mm (1/16") 2,5 m (8,20 πόδια) 2,0 mm (3/32") 3,0 m (9,84 πόδια) 2,5 mm (1/8") Χρήση του λέιζερ Πρακτικές συμβουλές για τη

• Πάντα να βάζετε το σημάδι στο κέντρο της ακτίνας του οργάνου λέιζερ.

• Οι ακραίες μεταβολές θερμοκρασίας μπορεί να προκαλέσουν μετακίνηση εσωτερικών εξαρτημάτων η οποία μπορεί να επηρεάσει την ακρίβεια. Ελέγχετε συχνά την ακρίβεια κατά την εργασία.

• Αν το λέιζερ ποτέ σας πέσει, ελέγξτε για να βεβαιωθείτε ότι παραμένει βαθμονομημένο.

• Εφ' όσον το λέιζερ είναι σωστά βαθμονομημένο, τότε η ακτίνα λέιζερ αλφαδιάζεται αυτόματα. Κάθε λέιζερ έχει βαθμονομηθεί στο εργοστάσιο ώστε να βρίσκει τη θέση αλφαδιάσματος εφόσον είναι τοποθετημένο σε επίπεδη επιφάνεια με μέση κλίση ± 4° ως προς το επίπεδο αλφαδιάσματος. Δεν απαιτείται χειροκίνητη προσαρμογή.

• Χρησιμοποιήστε το λέιζερ πάνω σε μια ομαλή, επίπεδη, οριζόντια επιφάνεια.105

Απενεργοποίηση του λέιζερ Μετακινήστε το διακόπτη Τροφοδοσίας/Ασφάλισης μεταφοράς στη θέση απενεργοποίησης (Εικόνα

) όταν δεν χρησιμοποιείται το λέιζερ. Αν δεν τοποθετηθεί ο διακόπτης στη θέση απενεργοποίησης, το λέιζερ δεν θα απενεργοποιηθεί. Χρήση του λέιζερ με το στήριγμα Ένα στήριγμα (Εικόνα

) συμπεριλαμβάνεται με το λέιζερ ώστε να μπορείτε να συνδέσετε εύκολα τη μονάδα σε έναν ορθοστάτη, σε ένα πλέγμα οροφής ή σε ένα στύλο.

Συνδέστε σταθερά το λέιζερ στο στήριγμα.

• Χρησιμοποιώντας το σπείρωμα 1/4-20 στην κάτω πλευρά, στο πλάι και στην πίσω πλευρά του λέιζερ (Εικόνα

), τοποθετήστε το λέιζερ στο σπείρωμα 1/4-20 στο βραχίονα του στηρίγματος (Εικόνα

• Περιστρέψτε τη λαβή του λέιζερ (Εικόνα

) δεξιόστροφα για να ασφαλίσετε το λέιζερ στο σπείρωμα 1/4-20 στο βραχίονα του στηρίγματος.

Αν χρειάζεται, αλλάξτε το ύψος ή τη θέση του λέιζερ πάνω στο στήριγμα.

• Περιστρέψτε το κουμπί ρύθμισης (Εικόνα

αριστερόστροφα για να λασκάρετε το βραχίονα του στηρίγματος.

• Μετακινήστε το βραχίονα του στηρίγματος πάνω ή κάτω ως το επιθυμητό ύψος (Εικόνα

Για να αλλάξετε το στήριγμα από 90° σε 180°, μετακινήστε το βραχίονα του στηρίγματος ως το πάνω μέρος του στηρίγματος και κατόπιν γυρίστε το βραχίονα προς τα δεξιά (Εικόνα

• Περιστρέψτε το κουμπί ρύθμισης (Εικόνα

) δεξιόστροφα για να ασφαλίσετε το βραχίονα του στηρίγματος στη θέση του.

Χρησιμοποιήστε το σφιγκτήρα του στηρίγματος (Εικόνα

) για να συγκρατήσετε το λέιζερ στη θέση του πάνω σε ορθοστάτη, πλέγμα οροφής ή στύλο.

• Αν χρειάζεται περιστρέψτε το σφιγκτήρα έτσι ώστε να είναι τοποθετημένος στη σωστή γωνία για τη σύνδεση με το αντικείμενο. Κρατώντας το βραχίονα του στηρίγματος με το ένα χέρι, χρησιμοποιήστε το άλλο σας χέρι για να περιστρέψετε τον σφιγκτήρα (Εικόνα

• Τοποθετήστε το σφιγκτήρα του στηρίγματος γύρω από τον ορθοστάτη, το πλέγμα οροφής ή το στύλο.

• Περιστρέψτε τη λαβή του σφιγκτήρα (Εικόνα

) δεξιόστροφα έως ότου έχει σφίξει γύρω από το αντικείμενο και το στήριγμα διατηρείται στη θέση του. Χρήση του λέιζερ με άλλα αξεσουάρ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή τα αξεσουάρ που δεν προφέρονται από τη STANLEY δεν έχουν δοκιμαστεί με αυτό το λέιζερ, η χρήση τέτοιου είδους αξεσουάρ θα μπορούσε να είναι επικίνδυνη. Χρησιμοποιείτε μόνο αξεσουάρ STANLEY

συνιστώνται για χρήση με αυτό το μοντέλο. Τα αξεσουάρ που μπορεί είναι κατάλληλα για ένα λέιζερ μπορεί να δημιουργούν κίνδυνο τραυματισμού όταν χρησιμοποιούνται σε άλλο λέιζερ. Το λέιζερ διαθέτει θηλυκό σπείρωμα 1/4-20 στην κάτω πλευρά, στο πλάι και στην πίσω πλευρά (Εικόνα

) ώστε να μπορεί να δέχεται τρέχοντα ή μελλοντικά αξεσουάρ STANLEY

Άλλα συνιστώμενα αξεσουάρ για χρήση με αυτό το λέιζερ είναι διαθέσιμα με πρόσθετο κόστος από τον τοπικό σας αντιπρόσωπο ή το εξουσιοδοτημένο κέντρο σέρβις. Αν χρειάζεστε βοήθεια στον εντοπισμό οποιουδήποτε αξεσουάρ, απευθυνθείτε στο πλησιέστερο κέντρο σέρβις της STANLEY ή επισκεφθείτε τον ιστότοπό μας: http://www.STANLEY.com.

• Όταν δεν χρησιμοποιείτε το λέιζερ, καθαρίστε τα εξωτερικά εξαρτήματα με ένα ελαφρά υγρό πανί, σκουπίστε το λέιζερ με ένα μαλακό στεγνό πανί για να βεβαιωθείτε ότι είναι στεγνό, και κατόπιν αποθηκεύστε το λέιζερ στο παρεχόμενο κουτί φύλαξης.

• Παρόλο που το εξωτερικό του λέιζερ είναι ανθεκτικό σε διαλύτες, ΠΟΤΕ μη χρησιμοποιήσετε διαλύτες για να καθαρίσετε το λέιζερ.

• Μην αποθηκεύετε το λέιζερ σε θερμοκρασίες κάτω από -20 ˚C (-5 ˚F) ή πάνω από 60 ˚C (140 ˚F).GR

• Για να διατηρήσετε την ακρίβεια της εργασίας σας, ελέγχετε συχνά το εργαλείο λέιζερ για να βεβαιώνεστε ότι είναι σωστά βαθμονομημένο.

• Οι έλεγχοι βαθμονόμησης όπως και άλλες εργασίες συντήρησης και επισκευής μπορούν να γίνονται από κέντρα σέρβις STANLEY. Αντιμετώπιση προβλημάτων Το εργαλείο λέιζερ δεν ενεργοποιείται

• Ελέγξτε τις μπαταρίες AA για να βεβαιωθείτε ότι:

• Κάθε μπαταρία έχει εγκατασταθεί σωστά, σύμφωνα με τις σημάνσεις (+) και (–) που υπάρχουν στο εσωτερικό του διαμερίσματος μπαταριών.

• Οι επαφές των μπαταριών είναι καθαρές και απαλλαγμένες από σκουριά ή διάβρωση.

• Οι μπαταρίες είναι καινούργιες, υψηλής ποιότητας, επώνυμες μπαταρίες για μείωση της πιθανότητας διαρροής των μπαταριών.

• Βεβαιωθείτε ότι οι μπαταρίες AA είναι σε καλή κατάσταση λειτουργίας. Αν έχετε αμφιβολία, δοκιμάστε να τοποθετήσετε καινούργιες μπαταρίες.

• Όταν χρησιμοποιείτε επαναφορτιζόμενες μπαταρίες, να βεβαιώνεστε ότι οι μπαταρίες είναι πλήρως φορτισμένες.

• Βεβαιωθείτε να διατηρείτε το λέιζερ στεγνό.

• Αν το λέιζερ έχει θερμανθεί πάνω από τους 50 ˚C (120 ˚F), η μονάδα δεν θα ενεργοποιηθεί. Αν το λέιζερ έχει αποθηκευτεί σε πολύ υψηλές θερμοκρασίες, αφήστε το να κρυώσει. Το αλφάδι λέιζερ δεν θα υποστεί ζημιά αν χρησιμοποιήσετε το διακόπτη Τροφοδοσίας/Ασφάλισης μεταφοράς πριν ψυχθεί στην κανονική του θερμοκρασία λειτουργίας. Οι ακτίνες λέιζερ αναβοσβήνουν Όταν είναι σε λειτουργία αυτόματου αλφαδιάσματος, τα λέιζερ έχουν σχεδιαστεί να αλφαδιάζονται αυτόματα έως κατά μέσον όρο τις 4° προς όλες τις κατευθύνσεις. Αν δοθεί στο λέιζερ κλίση ώστε να μην μπορεί να αλφαδιαστεί αυτόματα ο εσωτερικός μηχανισμός (ή αν το λέιζερ δεν είναι οριζόντια όταν είναι σε χειροκίνητη λειτουργία), τότε οι ακτίνες λέιζερ θα αναβοσβήνουν για να υποδείξουν την υπέρβαση του εύρους κλίσης. TOTE ΟΙ ΑΚΤΙΝΕΣ ΛΕΙΖΕΡ ΠΟΥ ΠΑΡΑΓΕΙ ΤΟ ΑΛΦΑΔΙ ΛΕΪΖΕΡ ΔΕΝ ΕΙΝΑΙ ΟΡΙΖΟΝΤΙΕΣ Ή ΚΑΤΑΚΟΡΥΦΕΣ ΚΑΙ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ ΓΙΑ ΠΡΟΣΔΙΟΡΙΣΜΟ Ή ΣΗΜΑΝΣΗ ΤΟΥ ΟΡΙΖΟΝΤΙΟΥ Ή ΚΑΤΑΚΟΡΥΦΟΥ ΕΠΙΠΕΔΟΥ ΑΛΦΑΔΙΑΣΜΑΤΟΣ. Προσπαθήστε να αλλάξετε θέση στο λέιζερ τοποθετώντας το σε πιο οριζόντια επιφάνεια. Οι ακτίνες λέιζερ δεν σταματούν να

Το λέιζερ είναι όργανο ακριβείας. Για το λόγο αυτό, αν δεν έχει τοποθετηθεί σε σταθερή (και ακίνητη) επιφάνεια, θα συνεχίσει να προσπαθεί να επιτύχει τη θέση αλφαδιάσματος. Αν η ακτίνα δεν μπορεί να σταματήσει να κινείται, δοκιμάστε να τοποθετήσετε το λέιζερ σε μια πιο σταθερή επιφάνεια. Επίσης, προσπαθήστε να βεβαιωθείτε ότι η επιφάνεια είναι σχετικά επίπεδη και οριζόντια, ώστε το εργαλείο λέιζερ να είναι σταθερό. Σέρβις και επισκευές Σημείωση: Η αποσυναρμολόγηση του αλφαδιού λέιζερ θα καταστήσει άκυρες όλες τις εγγυήσεις για

Για να διασφαλίσετε ΑΣΦΑΛΕΙΑ και ΑΞΙΟΠΙΣΤΙΑ, οι επισκευές, η συντήρηση και οι ρυθμίσεις θα πρέπει να πραγματοποιούνται από εξουσιοδοτημένα κέντρα σέρβις. Το σέρβις ή η συντήρηση που διεξάγονται από μη εξειδικευμένο προσωπικό μπορεί να επιφέρουν κίνδυνο τραυματισμού. Για να εντοπίσετε το πλησιέστερό σας κέντρο σέρβις STANLEY, μεταβείτε στον ιστότοπο http://www.STANLEY.com. Εγγύηση Δύο Ετών Η Stanley εγγυάται τα ηλεκτρονικά της εργαλεία μέτρησης για δύο έτη από την ημερομηνία αγοράς έναντι ελαττωμάτων σε υλικά και/ή εργασία. Τα ελαττωματικά προϊόντα θα επισκευάζονται ή θα αντικαθίστανται, κατ' επιλογή της Stanley, αν αποσταλούν συνοδευόμενα από απόδειξη αγοράς στη διεύθυνση: Stanley UK Sales Limited Gowerton Road Brackmills, Northampton NN4 7BW107

Η παρούσα Εγγύηση δεν καλύπτει ελαττώματα που προκλήθηκαν από ζημιές λόγω ατυχήματος, από φθορά, από χρήση που δεν ήταν σύμφωνη με τις οδηγίες του κατασκευαστή ή από μη εγκεκριμένη από τη Stanley επισκευή ή τροποποίηση του προϊόντος. Η επισκευή ή αντικατάσταση υπό την παρούσα Εγγύηση δεν επηρεάζει την ημερομηνία λήξης της

Ως την έκταση που επιτρέπεται από το νόμο, η Stanley δεν θα φέρει την ευθύνη υπό αυτή την Εγγύηση για έμμεσες ή επακόλουθες απώλειες που προκύπτουν από ελαττώματα σε αυτό το προϊόν. Η παρούσα Εγγύηση δεν μπορεί να τροποποιηθεί χωρίς την έγκριση της Stanley. Η παρούσα Εγγύηση δεν επηρεάζει τα προβλεπόμενα από το νόμο δικαιώματα των καταναλωτών που προμηθεύονται αυτό το προϊόν. Η παρούσα Εγγύηση θα διέπεται από και θα ερμηνεύεται σύμφωνα με του νόμους της χώρας πώλησης και η Stanley και ο αγοραστής συμφωνούν ο καθένας αμετάκλητα να υπόκεινται στην αποκλειστική δικαιοδοσία των δικαστηρίων αυτής της χώρας σχετικά με οποιαδήποτε αξίωση ή θέμα προκύψει υπό ή σε σύνδεση με αυτή την Εγγύηση. Η βαθμονόμηση και η φροντίδα δεν καλύπτονται από εγγύηση.

Ο πελάτης είναι υπεύθυνος για τη σωστή χρήση και φροντίδα του οργάνου. Επιπλέον, ο πελάτης είναι αποκλειστικά υπεύθυνος να ελέγχει περιοδικά την ακρίβεια της μονάδας λέιζερ, και επομένως για τη βαθμονόμηση του οργάνου. Προδιαγραφές

STHT77504-1 STHT77594-1

Φωτεινή πηγή Δίοδοι λέιζερ Μήκος κύματος λέιζερ 630 – 680 µm ορατό 510 – 530 µm ορατό Ισχύς λέιζερ ≤3,2 mW ΠΡΟΪΟΝ ΛΕΪΖΕΡ ΚΑΤΗΓΟΡΙΑΣ 2 Εμβέλεια λειτουργίας 20 m (65 πόδια) 25 m (80 πόδια) Ακρίβεια ±4 mm @ 10 m (±5/32" @ 33 πόδια) Πηγή ρεύματος 4 μπαταρίες μεγέθους AA (1,5 V) (3 V DC) Θερμοκρασία λειτουργίας -10 °C έως 40°C (14 °F έως 104 °F) Θερμοκρασία αποθήκευσης -20 °C έως 60°C (-5 °F έως 140 °F)CZ
