GHO 2682 D Professional - Vlakbank BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Schaafmachine
Merk	Bosch
Model	GHO 2682 D Professional
Nominaal vermogen	710 W
Nominale spanning	230 V
Onbelast toerental	18 000 t/min
Schaafdiepte	0 – 2,6 mm (continue instelling via draaiknop, 1 schaalverdeling = 0,1 mm)
Sponningsdiepte	0 – 9 mm
Maximale schaafbreedte	82 mm
Gewicht volgens EPTA-procedure 01:2014	3,4 kg
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau	84 dB(A)
Geluidsvermogensniveau	95 dB(A)
Trillingsniveau (ah)	8 m/s²
Type mes	Omkeerbaar hardmetalen (HM/TC) schaafmes met 2 snijkanten
Spaanuitworp	Instelbaar naar rechts of links (model D)
Functies	Schaven, sponningsnijden, afschuining (V-groef)
Accessoires	Parallelle aanslag, hoekaanslag, sponningsdiepteaanslag, stof-/spaanzak, zuigslang (35 mm) – sommige optioneel
Onderhoud	Regelmatig reinigen van de ventilatiesleuven en de spaanuitwerper; vervanging van HM/TC-messen na het bot worden van beide snijkanten; koolborstels laten vervangen door een servicecentrum
Reserveonderdelen	HM/TC-schaafmessen (ref. origineel onderdeel), koolborstels, inbussleutel voor inbusschroeven
Klantenservice	Bosch: www.bosch-pt.com, telefoonnummers en adressen in de handleiding

Veelgestelde vragen - GHO 2682 D Professional BOSCH

Hoe vervang ik het schaafmes?

Haal de stekker uit het stopcontact. Draai de messenkophouder (10) parallel aan de zool. Draai de 2 bevestigingsschroeven (12) 1 tot 2 slagen los met de inbussleutel (14). Duw het mes (13) met een stuk hout om het eruit te halen. Maak de houder schoon, plaats het nieuwe mes en zorg dat het goed in de geleiding ligt, draai de schroeven weer vast.

Hoe stel ik de schaafdiepte in?

Gebruik de draaiknop (2): draai deze om de diepte continu in te stellen van 0 tot 2,6 mm (model D). De schaalverdeling (1) geeft de waarde aan (1 schaalverdeling = 0,1 mm).

Hoe gebruik ik de stofafzuiging?

Sluit een zuigslang (15) aan op de spaanuitwerper (3) en op een geschikte stofzuiger (optioneel). Gebruik voor kleine werkzaamheden de stof-/spaanzak (16) door deze stevig in de uitwerper te duwen. Leeg de zak regelmatig.

Wat is de maximale schaafbreedte?

De maximale schaafbreedte is 82 mm.

Hoe schuin ik randen af?

Gebruik de V-groef (8) aan de voorkant van de zool. Plaats deze groef op de rand van het werkstuk en verplaats de schaaf langs de rand. De diepte wordt bepaald door de gebruikte groef (0–4 mm of 4–9 mm).

Hoe gebruik ik de parallelle aanslag?

Monteer de parallelle aanslag (17) aan de voor- of achterkant van het gereedschap met de bevestigingsschroef (20). Draai de moer (19) los, stel de gewenste sponningsbreedte in op de schaal (18) en draai de moer weer vast. Leid de schaaf met zijwaartse druk.

Wat zijn belangrijke veiligheidsvoorschriften?

Draag altijd oog- en gehoorbescherming. Houd uw handen uit de buurt van het snij-element. Haal de stekker uit het stopcontact voor elke aanpassing. Gebruik de geïsoleerde greepoppervlakken. Schaaf nooit metaal, spijkers of schroeven. Wacht tot het snij-element volledig tot stilstand is gekomen voordat u het gereedschap neerlegt.

Waar vind ik reserveonderdelen?

U kunt reserveonderdelen bestellen op de website www.bosch-pt.com (voor Nederland: www.bosch-pt.nl). Neem contact op met de Bosch klantenservice via de telefoonnummers in de handleiding.

Hoe reinig ik het gereedschap?

Haal de stekker uit het stopcontact. Reinig regelmatig de ventilatiesleuven en de spaanuitwerper (3) met een stuk hout of perslucht. Zorg ervoor dat de rustzool (25) vrij beweegt en reinig deze indien nodig.

Wat te doen als het gereedschap niet start?

Controleer of de stekker goed is aangesloten en of de spanning overeenkomt met de specificaties. Zorg ervoor dat de inschakelvergrendeling (4) naar achteren is geduwd terwijl u de aan/uit-schakelaar (5) indrukt. Als het gereedschap nog steeds niet start, zijn de koolborstels mogelijk versleten: het gereedschap schakelt automatisch uit. Stuur het dan naar een Bosch-servicecentrum.

GEBRUIKSAANWIJZING GHO 2682 D Professional BOSCH

nCorspronkelike gebruksaanwijzng

da Original brugsanvising

sv Bruksnesing forign

no Original driftsinstruks

fAlkogeraSetbject

elPnurrno 0mawghonc

Cr Original islet metalimata

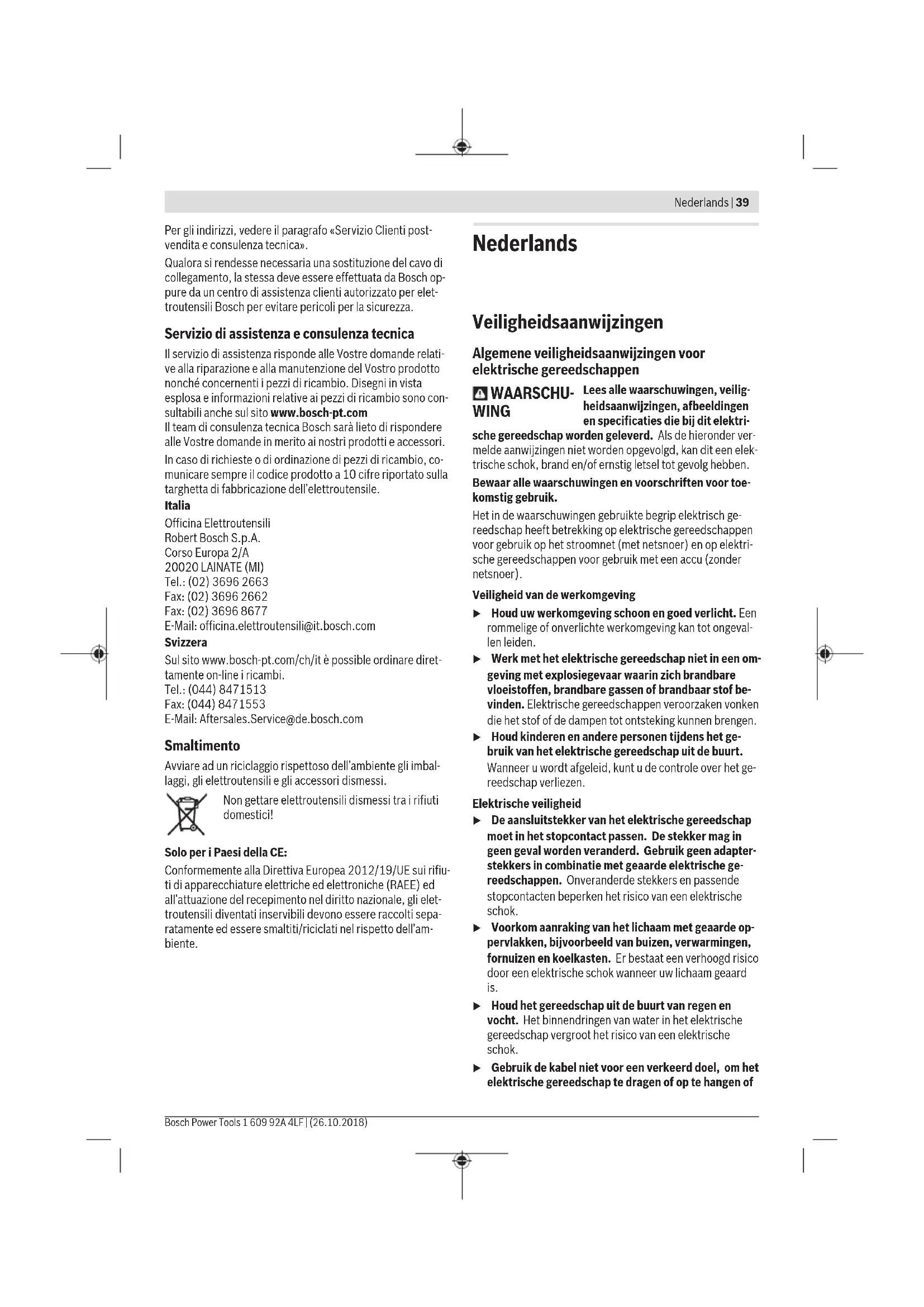

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gezolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.
Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het geereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geoarde elektrische gereedschappen. Onveranderde stekkers en passendestopcontacten beperken het risico van een elektrischeschok.
Voorkom aanraking van het lichaam met geaarde op-pervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkanten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

Wonneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van Personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
Voorkom per ongeluk inschakelen. Controller dat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kutn u het elektrische gereedschap in onverwachte situatuies beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd hareen en kleding uit de buurt van bewegende delen. Loshangende kleding, ange hareen en sieraden können door bewegende delen worden meegenomen.
Wanneer stofafzigings-of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het geevaar door stof.

Ondanks het feit dat u eventueleil heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoort zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onopletende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er net mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd waar dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zijn gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijkke volgens deze aanwijzin-gen. Let.daar bij op de arbeidsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toe-passingen kan tot gevaarlijke situatuies leiden.
Houd handgrepen en greepvlakken droog, schoen en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situ-ties veilig kan worden gehanteerd en bediend.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden

gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor schaafmachines

Wacht tot het mes tot stilstand is gekommen, voordat u de machine neerlegt. Een vrij draaiend mes kan het oppervlak grippen en dit kan resulteren in het verlies van controle en ernstig letsel.
Houd het elektrische gereedschap vast aan de geisoleerde handgrepen,onthat het mes in aanraking kan komen met het eigene netsnoer. Als een spanningvoerende draad wordt doorgesneden, dan kunnen de metalen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kuren krijgen.
- Gebruik klemmen of een andere praktische manier om het werkstuk op een stabel platform vast te zetten en te ondersteunen. Het vasthouden van het werkstuk met de hand of gegen uw lichaam leidt tot instabilititeit en dit kan resulteren in het verlies van controle.
Beweeg het elektrische gereedschap alleen ingeschakeld aan het werkstuk. Anders bestaat er gevaar voor een terugslag, wonneer het inzetgereedschap in het werkstuk vasthaakt.
Grijp Niet met uw handen in de spanafvoer. U kunt zich verwonden aan draaiende delen.
Schaaf nooit over metalen voorwerpen, spijkers of schroeven. Messen en messenas hunnen beschadigd worden en dit kan tot sterke trillingen leiden.
- Gebruik geschichte detectoren om verborgen elektricieteits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brande of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materiele schade en kan een elektrische schokverozaken.
Houd de schaafmachine tijdens de werkzaamheden al-tijd zo vast dat de schaafzool plat op het werkstuk ligt. De schaafmachine kan anders kantelen en dit kan tot verwondingen leiden.
Houd het elektrische gereedschap bij het werken stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger vastgehonden.

Beschrijving van producten werking

Lees alle verilgheidsaanwijzingen en instructies. Het Niet naleven van de verilgheidsaanwijzingen en instructies kan elektrische

schokken, brand en/of zware verwondingen veroorzaken.
Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestem voor het met vaste steun schaven van houtmaterialen zoals balken en planken. Het is ook geschikt voor hetafschuinen van randen en voor het schaven van sponningen.

Afegebelede componenten

De componenten zich genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Verdeelschaal spaandiepte
(2) Draaiknop voor spaandiepte-instelling (geisoleerd greepvlak)
(3) Spananafvoer (GHO 26-82 D: waar keuze rechts/links)
(4) Inschakelblokkering voor aan/uit-schakelaar
(5) Aan/uit-schakelaar
(6) Omschakelhendel voor spaanafvoerrichting (GHO 26-82 D)
(7) Schaafzool
(8) V-groef
(9) Handgreep (geisoleer greedpvlak)
(10) Meskop
(11) Spanelement voor schaafmes
(12) Bevestigingschroef voor schaafmes
(13) HM/TC-schaafmes
(14) Binnenzenskantsleutel
(15) Afzuigslang (Ø 35 mm)
(16) Stof-en spanenzak
(17) Parallelgeldeider
(18) Verdeelschaal voor sponningbreedte
(19) Vastzetmoer voor instelling sponningbreedte
(20) Bevestigingschroef voor parallel-/verstekgeleider
(21) Verstekgeber
(22) Vastzetmoer voor hoekinstelling
(23) Bevestigingsschoef voor sponningdiepte-aanslag
(24) Sponningdiepte-aanslag
(25) Parkeersteun
A) Niet elk afgebeeld en beschreiben accessoire is standard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

Technische gegevens

Schaafmachine GHO 16-82 GHO 26-82 D

Productnummer

3601EA40..3601EA43..

Bosch Power Tools 1609 92A 4LF| (26.10.2018)

Schaafmachine GHO 16-82 GHO 26-82 D

Nominaal opgenomen vermogen W 630 710
Onbelast toerental min	-1	18000 18000
Spaandiepte mm 0 - 1,6 0 - 2,6
Sponningdiepte mm 0 - 9 0 - 9
Max. schaafbreedte mm 82 82
Gewicht volgens EPTA-Procedure 01:2014 kg 3,4 3,4
Isolatieklasse / II / II		☐ ☐

De geveens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoeringen kan den deze geveens variieren.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld conform EN 62841-2-14.

Het A-gewogen geluidsniveau van het elektrische gereed-schap bedraagt typisch: geluidsdrukniveau 84 dB(A); geluidsvermogenniveau 95 dB(A). Onzekerheid K = 3 dB.

Draag gehoorbescherming!

Totale trillingswaarden a_t (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 62841-2-14:

$$ a _ {1} = 8 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeer de meetmethode en+kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven gefluidsemissiewaarde representeren de voornaamste toepas-singen van het elektrische gereedschap. Wanner het elektrische gereedschap echter worden gebruikt voor andere toepas-singen, met afwijkende inzetgereedschappen of onvoloende onderhoud, dan kan den trillingsniveau en de gefluidsemissiewaarde afwijken. Dit kan de trillings- en gefluidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geldsemissies要去orkenworden gehonden met de tijden waar het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillings- en geldsemissies gedurende gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organise van het arbeitsproces.

Montage

Trek voor werkzaamheden aan het elektrische gereedschap altijd de stekker uit het stopcontact.

Gereedschap wisselen

Voorzichtig bij het wisselen van de schaafmessen. Pak de schaafmessen Niet aan de snijkanten beet. U kunt zich aan de scherpe snijkanten verwonden.

Gebruik uitsluitend originele Bosch HM/TC-schaafmessen.

Het schaafmes van hardmetaal (HM/TC) heeft twee snijkanten en kan worden omgekeerd. Als beiden snijkanten bot zich, moet het schaafmes (13) worden gewisseld. Het HM/TC-schaafmes mag Niet worden geslepen.

Schaafmes demonteren (zie afbeelding A)

Voor het omkeren of vervangen van het schaafmes (13) draait u de meskop (10), tot deze parallel met de schaafzool (7) staat.

Draai de 2 bevestigingschroeven (12) met de binnenzeskantsleutel (14) ca. 1-2 slagen los.
Indien nodig maakt u het spam element (11) los doorlicht kloppen met een geschikt gereedschap, bijv. een houtwig.
Schuif met een stuk hout het schaafmes (13) opzij uit de meskop (10).

Schaafmes monteren (zie afbeelding B)

Door de geleidingsgroef van het schaafnes worden bij het vervangen of omkeren.altijd een gelijkmatige hoogte-insteling gewaarborgd.

Indien nodig reinigt u de meszitting in het spanelement (11) en het schaafmes (13).

Let er bij de montage van het schaafmes op dat dit correct in de opnamegeleiding van het spanelement (11) zit. Het schaafmes moet centrisch ten opzichte van de schaafzool (7) gemonteerd en uitgelijnd worden. Draai verwolgens de 2 bevestigingsschroeven (12) met de binnenzenskantsleutel (14) vast.

Aanwijzing: Controller vór ingebruikname of de bevestigsschroeven (12) goed vastzitten. Draai de meskop (10) met de hand door en zorg ervoor dat het schaafmes nergens langs schuurt.

Afzuing van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot al

lergische reacties en/of luchtwegaaandoingen bij de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met additieven voor houtbehandeling (chromaat en houtbeschemmingsmiddelen). Asbesthoudend materiaal mag alleen door gespecialiseerde vakmensen worden bewerkt.

• Gebruik indien möglich een voor het materiaal geschikte stofafzuiig.
  Zorg voor een goede ventilatie van de werkplek.
  -Er worden geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen inRCT.

Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Reinig de spananafvoer (3) regelmatig. Gebruik voor het reinigen van een verstote spaanafvoer een geschikt gereedschap, bijv. een stuk hout, perslucht enz.

Grijp Niet met uw handen in de spananafvoer. U kunt zich verwonden aan draaiende delen.

Gebruik voor het waarborgen van een optimale afzuiig al-tijd een externe afzuiigvoorziening of een stof- en spanenzak.

Externalafzuging (zie afbeelding C)

Steeken afzuiigslang (15) (accessoire) op de spaanafvoer (3).

Verbind de afzuislang (15) met een stofzuiger (accessoire). Een overzicht voor aansluiting op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing. De stofzuiger要去 geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuiigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zui-ger.

Eigen afzuiging (zie afbeelding C)

Bijkleinere werkzaamheden kunt u een stof-/spanenzak (accessaire) (16) aansluiten. Steek het mondstuk van de stofzak stevig in de spaanafvoer (3). Maak de stof-/spanenzak (16) opijd leeg, zodate ze optimaal stof kan blijven opnen.

Zelf te kiezen spaanafvoer (GHO 26-82 D)

Met de omschakelhendel (6) kan de spaanafvoer (3) waar rechts of links worden omgeschakeld. Duw de omschakelhendel (6) altijd zover tot deze vastklikt in de eindpositie. De gekoen Spaanafvoerrichting wordt door een pijlsymbol op de omschakelhendel (6) aangegeven.

Gebruik

Modi

Spaandiepte instellen

Met de draaiknop (2) kan de spaandiepte traploos van 0 - 1,6 mm (GHO 16-82) of 0 - 2,6 mm (GHO 26-82 D) aan de

hand van de verdelschaal voor spaandiepte (1) (schaalver-deling = 0,1mm ) ingesteld worden.

Parkeerschoen (zie afbeelding D)

Met de parkeerschoen (25) kan het elektrische gereedschap direct na het werken worden wegpezet zonder dat er een gevaar bestaat voor beschadiging van werkstuk of schaafmes. Tijdens het werken wordt de parkeerschoen (25) omhoog-gezwenkt en wordt hetijkenste deel van de schaafzool (7) vrijgegeven.

Aanwijzing: De parkeerschoen (25) mag nicht gedemonteerd worden.

Ingebruikname

Let op de netspanning! De spanning van de stroombron要去 overeenkomen met de gevevens op hetypeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen+kunnen ook met 220V worden gezrukt.

In-/uitschakelen

Zorg ervoor dat u de aan/uit-schakelaar kunt bedieren zonder de handgreep los te lately.

Voor de ingebruikname van het elektrische gereedschap bedient u eerst de inschakelblokkering (4) en drukt u vervolgens op de aan/uit-schakelaar (5) en houdt u deze ingedrukt.

Om het elektrische gereedschapuit te schakelen,laat u de aan/uit-schakelaar (5) los.

Aanwijzing: Om veiligheidsredenen kan de aan/uit-schakelaar (5) Niet worden vergrendeld, maar moetijdens het gebruik voortdurend ingedukt blijven.

Aanwijzingen voor werkzaamheden

Trek voor werkzaamheden aan het elektrische gereedschap altijd de stekker uit het stopcontact.

Schaven (zie afbeelding D)

Stel de gewenste spaandiepte in en zet het elektrische ge- reedschap met het voorste deel van de schaafzool (7) gegen het werkstuk.

Beweeg het elektrische gereedschap alleen ingeschakeld aan het werkstuk. Anders bestaat er gevaar voor een terugslag, wonneer het inzetgereedschap in het werkstuk vasthaakt.

Schakel het elektrische gereedschap in en geleid het met geleijkmatte aandrukkracht aan de te bewerken plaats.

Werk slechts met geringe aandrukkracht en oefen druk ut in het midden van de schaafzool om hoogwaardige oppervlakken te vervaardigen.

Stel slechts een geringe spaandiepte in en beperk eventueel de aandrukkracht bij het bewerken van harde materialen zoals hardhout en bij benutting van de maximale schaafbreedte.

Te große aandrukkracht verminder de kwaliteit van het op-pervlak en kan tot snelle verstopping van de spaanafvoer lei-den.

44|Nederlandsl

Alleen scherpe schaafmessen zorgen voor een goede afnamecapaciteit en ontzien het elektrische gereedschap.

De geintegreerde parkeerschoen (25) maakt ook het voortzetten van het schaven na onderbreking op een willekeurigelek op het werkstuk möglichk:

• Plaats het elektrische gereedschap met omlaag geklapte parkeerschoen op deplaats van het werkstuk waar u verder wilt werken.
• Schakel het elektrische gereedschap in.
• Verplaats de oplegdrukaar de voorste schaafzool en schuif het elektrische gereedschap langzaamaar voren (O).Daar bij wordt de parkeerschoenaar bovenwegcenkt (2), zodat het achechterste deel van de schaalzool wee tergen het werkstuk zit.
• Geleid het elektrische gereedschap met gelijkmatige aandrukkracht over het te bewerken oppervlak (3).

Kanten afschuinen (zie afbeelding E)

Met de V-groef (8) in de voorste schaafzool kut u werkstukkanten snel en gemakkelijk aftschuinen. Plaats de schaafmachine waaroor met de V-groef op de werkstukkant en leid de machine langs de kant.

Gebruekte groef Maat a (mm)

geen 0-4

medium 4-9

Schaven met parallel- of verstkgeleider (zie afbeeldingen F-H)

Monteer de parallellegeider (17) of de verstkgeleider (21) telkens met de bevestigingsschoef (20) op het elektrische gereedschap (aar keuze voor ofchter). Monteer afhanke-lik van toepassing de sponningdiepte-aanslag (24) met de bevestigingssschoef (23) op het elektrische gereedschap (aar keuze voor ofchter).

Draai de vastzetmoer (19) los en stel de gewenste sponning-breedte op de verdeelschaal (18) in. Draai de vastzetmoer (19) wee vast.

Stel de gewenste sponningdiepte dienovereenkomstig met de sponningdiepte-aanslag (24) in.

Voer de schaafbewerking enkele keren uit tot de gewenste sponningdiepte bereikt is. Leid de schaafmachine met zijwaartse aandrukkracht.

Afschuinen met verstkgeleider

Stel bij hetafschuinen van sponningen envlakken de vereisteafschuinhoek in met dehoekinstelling (22).

Onderhoud en service

Onderhoud en reiniging

Trek voor werkzaamheden aan het elektrische gereed-schap altijd de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

Zorg ervoor dat de parkeersteun (25) soepel blijft functioneren en reinig deze regelmatig.

Als de koolborstels versleten zijn, worden het elektrische ge-ereedschap automatisch uitgeschakeld. Het elektrische ge-ereedschap要去 voor onderhoud waar de klantenservice worden opgestuurd. Zie voor adressen het gedeelte „Klantenservice en gebruiksadvies".

Als de aansluitkabel moet worden verrangen,要去en deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om verilgheidsrisico's te voorkomen.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderden. Explosietekingen en informatie over verrangingsonderden vindt u ook op: www.bosch-pt.com

Het Bosch-gebruksadviesteam helpt u graag bij vragen over.
onze producten en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderden altiijd het UITien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgie

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, accessoires en verpakkingen要去 op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi elektrische gereedschappen nicht bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtig in 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaalrecht要去en Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Dansk
