PHO 2000 - Vlakbank BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische schaafmachine
Merk	Bosch
Model	PHO 2000
Opgenomen nominaal vermogen	680 W
Afgegeven vermogen	400 W
Toerental onbelast	19.500 t/min
Instelbare schaafdiepte	0 – 2,0 mm (in stappen van 0,25 mm)
Sponningdiepte	0 – 8 mm
Maximale schaafbreedte	82 mm
Gewicht volgens EPTA	2,4 kg
Beschermingsklasse	Klasse II (dubbele isolatie)
Geluidsdrukniveau	86 dB(A)
Geluidsvermogensniveau	97 dB(A)
Trillingen (a_h)	4,5 m/s², onzekerheid K = 1,5 m/s²
Voeding	230 V ~ (220 V compatibel), 50/60 Hz
Spanafvoer	Rechts of links instelbaar (PHO 2000)
Schaafijzers	Hardmetaal (HM/TC), omkeerbaar, 2 snijkanten
V-groeven voor afschuining	Ja, 3 maten
Parallel- en hoekaanslag	Inbegrepen
Stofzak	Accessoire
Stofzuigeraansluiting	Diameter 35 mm
Onderhoud	Regelmatig reinigen van de sleuven en de spanuitwerper
Veiligheid	Vergrendelbare schakelaar, rustzool, dubbele isolatie

Veelgestelde vragen - PHO 2000 BOSCH

Hoe vervang ik het schaafijzer van de Bosch PHO 2000?

Om het ijzer te vervangen, koppel eerst het gereedschap los. Draai de ijzerhouderkop totdat deze parallel is aan de zool. Draai de twee bevestigingsschroeven (13) ongeveer 1 tot 2 slagen los met behulp van de inbussleutel (15). Duw het ijzer met een stuk hout uit de kop. Maak de behuizing en het nieuwe ijzer schoon, plaats dan het nieuwe ijzer in de geleiding van het klemdeel (12) en zorg dat het goed tegen de achterzool aansluit. Draai de schroeven weer vast. Voordat u het gereedschap weer inschakelt, draait u de kop met de hand om te controleren of hij nergens schuurt.

Wat is de maximale schaafdiepte van de PHO 2000?

De maximale schaafdiepte is 2,0 mm. Deze wordt continu ingesteld met de draaiknop (2) waarmee de spaandiepte kan worden aangepast. Een schaalverdeling op de schaal (3) komt overeen met 0,25 mm.

Hoe stel ik de spaandiepte in?

Gebruik de knop voor het instellen van de spaandiepte (2). Draai deze om de diepte in te stellen tussen 0 en 2,0 mm. De schaalverdeling (3) geeft de waarde aan, elke schaalverdeling staat voor 0,25 mm. Voer deze instelling uit wanneer het gereedschap stilstaat.

Kan ik de schaafmachine gebruiken voor het maken van sponningen?

Ja, de Bosch PHO 2000 kan sponningen maken. Monteer hiervoor de parallelaanslag (18) en stel de gewenste sponningbreedte in op de schaal (19). Bevestig ook de sponningdiepte-aanslag (25) om de diepte te begrenzen tot 8 mm. Maak meerdere sneden tot de gewenste diepte is bereikt.

Hoe sluit ik een stofzuiger aan op de schaafmachine?

De PHO 2000 is uitgerust met een spanuitwerper (1) die een zuigslang met een diameter van 35 mm opneemt (accessoire). Sluit de slang aan op de ene kant van de uitwerper en het andere uiteinde op een stofzuiger die geschikt is voor het bewerkte materiaal. U kunt ook een stofzak (17) gebruiken voor kleinere klussen.

Welke accessoires worden meegeleverd met de PHO 2000?

De levering omvat de schaafmachine, een gemonteerd hardmetalen schaafijzer (HM/TC), een inbussleutel (15), een zuigslang (16) en een stof-/spaanzak (17). Accessoires zoals de parallelaanslag (18) en de hoekaanslag (22) zijn ook inbegrepen. Raadpleeg de gebruiksaanwijzing voor de volledige lijst.

Wat te doen als de spanuitwerper verstopt raakt?

Als de spanuitwerper (1) verstopt is, koppel het gereedschap los en maak het voorzichtig schoon met een stuk hout of perslucht. Steek nooit uw hand in de uitwerper terwijl het gereedschap draait. Regelmatig reinigen en het gebruik van een externe stofzuiger verminderen het risico op verstopping.

Hoe onderhoud ik de PHO 2000 schaafmachine?

Maak regelmatig de ventilatiesleuven en de spanuitwerper schoon. Zorg dat de rustzool (26) vrij beweegt en maak deze schoon. Controleer de staat van de schaafijzers: als ze bot zijn, draai ze om of vervang ze. Gebruik alleen originele Bosch schaafijzers. Laat het gereedschap indien nodig door een professional nakijken.

Welke veiligheidsmaatregelen moeten worden genomen?

Draag een veiligheidsbril en een stofmasker. Houd het gereedschap vast bij de geïsoleerde handgrepen. Werk niet in een explosieve omgeving. Zorg dat het werkstuk goed is vastgezet. Wacht tot het snijwerk volledig is gestopt voordat u het gereedschap neerlegt. Gebruik het gereedschap niet als de schakelaar defect is. Koppel het gereedschap altijd los voordat u aanpassingen maakt of accessoires verwisselt.

Hoe gebruik ik de hoekaanslag?

Monteer de hoekaanslag (22) op het gereedschap met de bevestigingsschroef (21). Stel de gewenste afschuinhoek in met de klemmoer (23). De aanslag maakt het mogelijk om precieze afschuiningen op de randen van werkstukken te maken. Voor schuine sponningen, combineer met de sponningdiepte-aanslag (25).

GEBRUIKSAANWIJZING PHO 2000 BOSCH

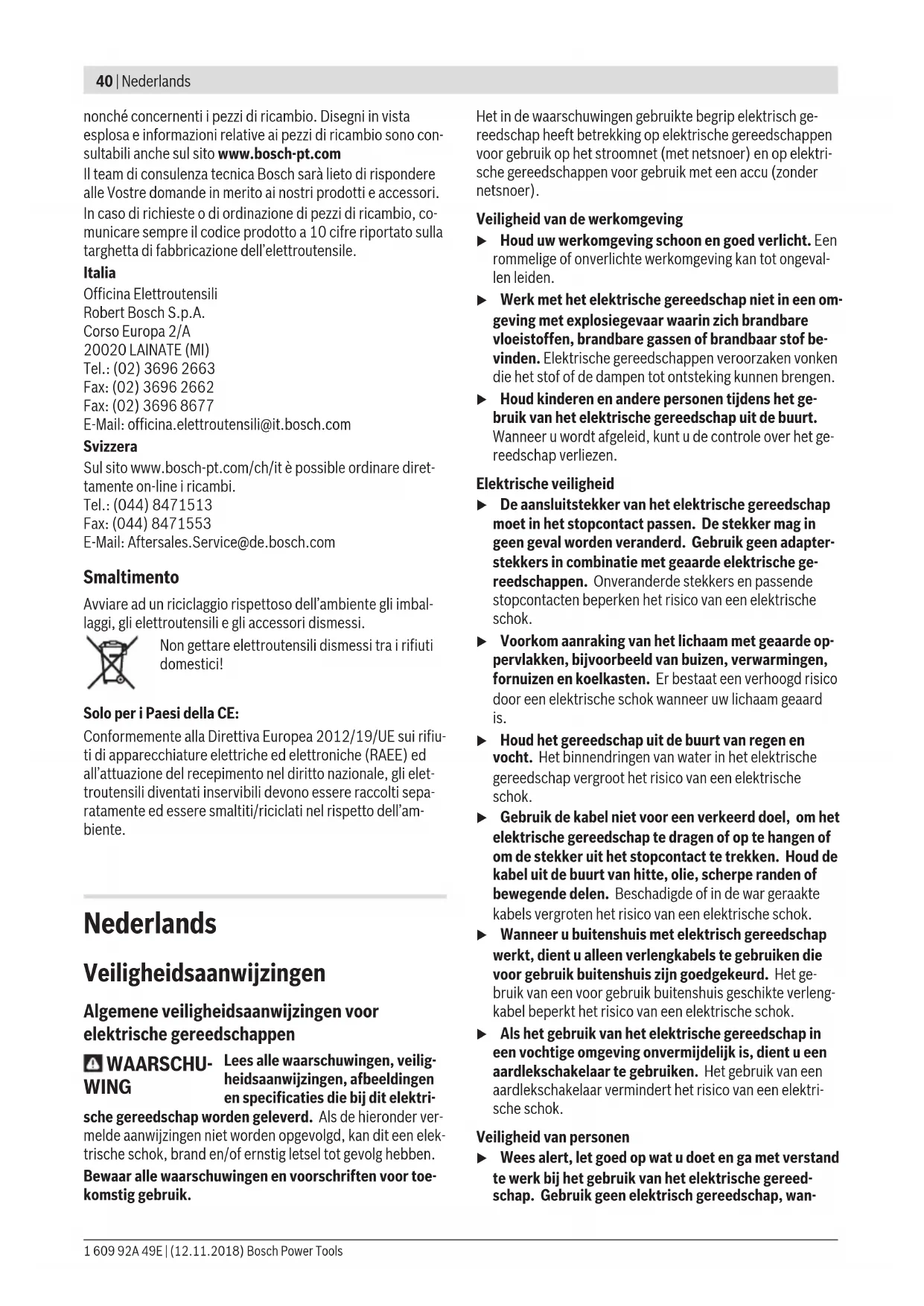

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen nicht worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligkeit van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandaar stof bevinden. Elektrische gereedschappenveroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgegeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wan

neer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

▶ Draag persoonlijke beschermingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt.

Wonneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wonneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

Voorkom een onevenwichtigige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft.
Daardoor kunt u het elektrische gereedschap in onverwachte situatuies beter onder controle houden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wanneer stofafzigings- of stofopvangvoorzieningen konnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafziging beperkt het geevaar door stof.
Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u er voor zorgen dat u Niet nonchalant worden en veiligheidsvoerschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letselveroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiligier binnen het aangegeven capaciteitsbereik.
Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereed

schap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er nicht mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wanner deze door onervaren Personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel oncevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zichn gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toe-passingen kan tot gevaarlijke situaties leiden.
Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situatiesavigl kan worden gehanteerd en bediend.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoerschriften voor schaafmachines

Wacht tot het mes tot stilstand is gekomen, voordat u de machine neerlegt. Een vrij draaiend mes kan het oppervlak gripen en dit kan resulteren in het verlies van controle en ernstig letsel.
Houd het elektrische gereedschap vast aan de geisoleerde handgrepen, waar dat het mes in aanraking kan komen met het eigendetsnoer. Als een spanningvoerende draad wordt doorgesneden, dan kuren de metailen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kuren krijgen.
- Gebruik klemmen of een andere praktische manier om het werkstuk op een stabel platform vast te zetten en te ondersteunen. Het vasthouden van het werkstuk met

de hand of gegen uw lichaam leidt tot instabilititeit en dit kan resulteren in het verlies van contrôle.

Beweeg het elektrische gereedschap alleen ingeschakeld aan het werkstuk. Anders bestaat er gevaar voor een terugslag, wanneer het inzetgereedschap in het werkstuk vasthaakt.
Grijp Niet met uw handen in de spaanafvoer. U kunt zich verwonden aan draaiende delen.
Schaaf nooit over metalen voorwerpen, spijkers of schroeven. Messen en messenas kuren beschadigd worden en dit kan tot sterke trillingen leiden.
Gebruik geschiktede detectoren om verborgen elektricieteits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energia- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade en kan een elektrische schok veroorzaken.

Houd de schaafmachine tijdens de werkzaamheden al-tijd zo vast dat de schaafzool plat op het werkstuk ligt.
De schaafmachine kan anders kantelen en dit kan tot verwondingen leiden.
Houd het elektrische gereedschap bij het werken stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger vastgehonden.

Beschrijving van productenwerking

Lees alle verilgheidsaanwijzingen en instructies. Het Niet naleven van de verilgheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.

Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestem voor het met vaste steun schaven van houtmaterialen zoals balken en planken.

Technische gegevens

Schaafmachine PHO 1500 PHO 2000
Productnummer		3 603 BA4 0.. 3 603 BA4 1..
Nominal opgenomen vermogen W 550 680
Afgegeben vermogen W 280 400
Onbelast toerental min	-1	19500 19500
Spaandiepte mm 0-1,5 0-2,0
Sponningdiepte mm 0-8 0-8
Max. schaafdiepte mm 82 82
Gewicht volgens EPTA-Procedure 01:2014 kg 2,4 2,4

Het is ook geschikt voor het afschuinen van randen en voor het schaven van sponningen.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Spananafvoer (PHO 2000: waar keuze rechts/links)
(2) Draaiknop voor spaandiepte-instelling (geisoleerd greepvlak)
(3) Verdeelschaal voor spaandiepte
(4) Omzethendel voorrichting spaanafvoer (PHO 2000)
(5) Inschakelblokkering voor aan/uit-schakelaar
(6) Aan/uit-schakelaar

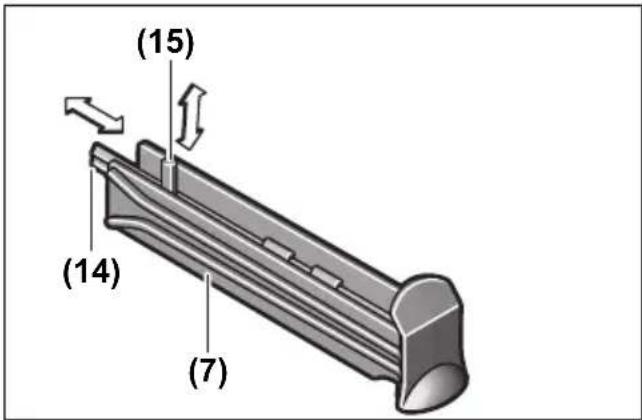

(7) Bewaardepot
(8) V-groeven
(9) Schaafzool
(10) Handgreep (geisoleerd greepvlak)
(11) Meskop
(12) Spanelement voor schaafmes
(13) Bevestigingsschoef voor schaafmes
(14) HM/TC-schaafmes
(15) Binnenenzeksantsleutel
(16) Afzuigslang (Ø 35 mm)
(17) Stof-en spanenzak
(18) Parallelgeber
(19) Verdeelschaal voor sponningbreedte
(20) Vastzetmoer voor instelling sponningbreedte
(21) Bevestigingschroef voor parallel-/verstekegeleider
(22) Verstekgeleider
(23) Vastzetmoer voor hoekinstelling
(24) Bevestigingschroef voor sponningdiepteaanslag
(25) Sponningdiepteaanslag
(26) Parkeersteun

A) Niet elk afgebeeld en beschreiben accessoire is standardb bij de levering inbegren. Alle accessoires zich te vinden in ons accessoireprogramma.

Schaafmachine PHO 1500 PHO 2000

De geveens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoeringen können deze geveens variieren.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld conform EN 62841-2-14.

Het A-gewogen geluids niveau van het elektrische gereed-schap bedraagt typisch: geluidsdrukniveau 86 dB(A); geluidsvermogenniveau 97 dB(A).Onzekerheid K = 3 dB.

Draag gehoorbescherming!

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 62841:

$$ a _ {h} = 4, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeer de meetmethode en kuren worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven geleuidsemissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanner het elektrische gereedschap darüber wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan+kunnen het trillingsniveau en de geleuidsemissiewaarde afwijken. Dit kan de trillings- en geleuidsemissie gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geldismissies要去ekreking worden gehonden met de tijden waarin het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillings- en geldismissies gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Montage

Trek voör werkzaamheden aan het elektrische gereedschap altijd de stekker uit het stopcontact.

Inzetgereedschap wisselen

Voorzichtig bij het wisselen van de schaufmessen. Pak de schaufmessen Niet aan de snijkanten beet. U kunt

zich aan de scherpe snijkanten verwonden.

Gebruik uitsluitend originele Bosch HM/TC-schaafmessen. Het schaafmes van hardmetaal (HM/TC) heeft twee snijkanten en kan worden omgekeerd. Als beiden snijkanten bot zichn, moet het schaafmes (14) worden gewisseld. Het HM/TC-schaafmes mag nicht worden geslepen.

Schaafmes demonteren (zie afbeelding A)

Voor het omkeren of verrangen van het schaafmes (14) draait u de meskop (11), tot deze parallel met de schaafzool (9) staat.

Draai de 2 bevestigingschroeven (13) met de binnenzes-kantsleutel (15) ca. 1-2 slagen los.
Maak indien nodig het spanelement (12) los door een lichte tik met een geschikt gereedschap, bijv. een houten wig.
Schuif het schaafmes (14) met een stuk hout aan de zijkantuit demeskop (11).

Schaafmes monteren (zie afbeelding B)

Door de geleidingsgroef van het schaafmes worden bij het vervangen of omkeren algijd een gelijkmatige hoogte-instelling gewaarborgd.

Indien nodig reinigt u de meszitting in het spanelement (12) en het schaafmes (14). Let er bij het inbouwen van het schaafmes op dat dit correct in de opnamegeleiding van het spanelement (12) zit en vlak met de zichkant van dechterste schaafzool (9) wordenuitgelijnd. Draai verrolgens de 2 bevestigingsschroeven (13) met de binnenzenskantsleutel (15) vast.

Aanwijzing: Controller vór ingebruikname of de bevestigingssschroeven (13) goed vastzitten. Draai de meskop (11) met de hand door en zorg ervoor dat het schaafmes nergens langs schuurt.

Afzuging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of luchtwegaandoingen bij de gebruiker of Personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met additieven voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door gespecialiseerde vakmensen worden bewertkt.

• Gebruik indien möglich een voor het materiaal geschikte stofafzuiig.
  Zorg voor een goede ventilatie van de werkplek.
• Er worden geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Reinig de spaanafvoer (1) regelmatig. Gebruik voor het reinigen van een verstopte spaanafvoer een geschikt gereed-schap, bijv. een stuk hout, perslucht enz.

Grijp Niet met uw handen in de spaanafvoer. U kunt zich verwonden aan draaiende delen.

Gebruik voor het waarborgen van een optimale afzuiig al-tijd een externe afzuiigvoorzieening of een stof- en spanenzak.

Externalafzuging (zie afbeelding C)

Op de spaanafvoer kan aan beiden kanten (PHO 2000) of aan een网点 (PHO 1500) een afzuigslang ( 35mm) (16) (accessaire) worden bevestigd.

Verbind de afzuigslang (16) met een stofzuiger (accessoire). Een overzicht voor aansluiting op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.

De stofzuiger要去 geschikt voor het te bewerken materiaal.

Gebruik bij het afzuiigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zui-ger.

Eigen afzüiging (zie afbeelding C)

Bij kleinere werkzaamhedenkestu een stof-/spanenzak (accessaire) (17) aansluiten. Steek het mondstuk van de stofzak stevig in de spaanafvoer (1).Maak de stof-/spanenzak (17) opijd leeg, zodate ze optimaal stof kan blijven opnemen.

Spananafvoer maar keuze (PHO 2000)

Met de omzehendel (4) kan de spaanafvoer (1) maar rechts of links worden omgezet. Duw de omzehendel (4) altijd zo- ver tot deze vastklikt in de eindpositie. De gekozen spaanafvoerrichting worden door een pijlsymbol op de omzehendel (4) aangegeven.

Gebruik

Modi

Spaandiepte instellen

Met de draaiknop (2) kan de spaandiepte traploos van 0-1,5 mm (PHO 1500) of 0-2,0 mm (PHO 2000) aan de hand van de verdelschaal voor spaandiepte (3) (schaalverding = 0,25mm ) ingesteld worden.

Parkeersteun (zie afbeelding G)

Met de parkeersteun (26) kan het elektrische gereedschap direct na het werken worden wegpezet zonder dat er een gevaar bestaat voor beschadiging van werkstuk of schaafmes. Tijdens het werken wordt de parkeersteun (26) omhooggezwenknt en wordt het achefterste deel van de schaafzool (9) vrijgegeven.

Aanwijzing: De parkeersteun (26) mag nicht gedemonteerd worden.

Ingebruikname

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op hetypeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen nutzen ook met 220 V worden gebruikt.

In-/uitschakelen

Zorg ervoor dat u de aan/uit-schakelaar kurz bedieren zonder de handgreep los te lately.

Voor de ingebruikname van het elektrische gereedschap bedient u eerst de inschakelblokkering (5) en drukt u verrolgens op de aan/uit-schakelaar (6) en houdt u deze ingedrukt. Om het elektrische gereedschap uit te schakelen, LASTU de aan/uit-schakelaar (6) los.

Aanwijzing: Om veiligheidsredenen kan de aan/uit-schakelaar (6) Niet worden vergrendeld, maar moetijdens het gebruik voortdurend ingedrukt blijven.

Aanwijzingen voor werkzaamheden

Trek vór werkzaamheden aan het elektrische gereedschap.altijd de stekker uit het stopcontact.

Het servicestation in de koffer kan worden gebruikt als opnamevooorzieening voor de schaafmachine, bijvoorbeeld bij het wisselen van de messen.

• Gebruik het servicestation Niet voor stationair gebruik van de schaafmachine.

Schaven (zie afbeelding G)

Stel de gewenste spaandiepte in en zet het elektrische gereedschap met het voorste deel van de schaafzool (9) gegen het werkstuk.

Beweeg het elektrische gereedschap alleen ingeschakeld aan het werkstuk. Anders bestaat er gevaar voor een terugslag, wonneer het inzetgereedschap in het werkstuk vasthaakt.

Schakel het elektrische gereedschap in en geleid het met gegelijkmatige aandrukkracht maar de te bewerken plaats.

Werk slechts met geringe aandrukkracht en oefen druk uit in het midden van de schaafzool om hoogwaardige oppervlakken te vervaardigen.

Stel slechts een geringe spaandiepte in en beperk eventueel de aandrukkracht bij het bewerken van harde materialen zoals hardhout en bij benutting van de maximale schaafbreedte.

Te grete aandrukkracht vermindert de kwaliteit van het oppervlak en kan tot snelle verstopping van de spaanafvoer leiden.

Alleen scherpe schaafmessen zorgen voor een goede afnamecapaciteit en ontzien het elektrische gereedschap.

De geintegreerde parkeerschoen (26) maakt ook het voortzetten van het schaven na onderbreking op een willekeurigelek op het werkstuk möglichk:

• Plaats het elektrische gereedschap met omlaag geklapte parkeerschoen op deplaats van het werkstuk waar u verder wilt werken.

• Schakel het elektrische gereedschap in.

• Verplaats de oplegdruk waar de voorste schaafzool en schuif het elektrische gereedschap langzaam waar voren (1). Daar bij worden de parkeerschoen waar boven wegekenkt (2), zodat het achterste deel van de schaalzool waar tegen het werkstuk zit.

• Geleid het elektrische gereedschap met gelijkmatige aandrukkracht over het te bewerken oppervlak (6).

Randenafschuinen (zie afbeelding H)

Met de V-groeven in het midden van het voorste gedeelte van de schaafzool(Intu)werkstukranden snel en gemakkelijk aftschuiken. Gebruik de juiste V-groef afhankelijk van de gewenste aftschuinbreedte. Plaats de schaafmachine daarvoor met de V-groef op de werkstukrand en geeid de machiine langs derand.

Gebrukke groef Maat a (mm)

geen 0-2,5

klein 1,0-4,5

medium 2,0-5,0

groot 2,5-6,0

Schaven met parallel- of verstekgeleider (zie afbeeldingen D-F)

Monteer de parallelgédeier (18) resp. de verstkgeleider (22) telkens met de bevestigingschroef (21) op het elektrische gereedschap. Monteer afhankelijk van het gebruik de sponningdieptegeleider (25) met de bevestigingschroef (24) op het elektrische gereedschap.

Draai de vaststelmoer los (20) en stel de gewenste sponningbreedte op de schaal (19) in. Draai de vaststelmoer (20) wee vast.

Stel de gewenste sponningdiepte in overeenstemming met de sponningdiepteaanslag (25) in.

Voer de schaafbewerking enkele keren uit tot de gewenste sponningdiepte bereikt is. Geleid de schaafmachine met zijwaartse aandrukkracht.

Afschuinen met verstkgeleider

Stel bij het afschuinen van sponningen en vlakken de vereiste afschuinhoek met de hoekinstelling (23) in.

Bewaardepot

In het bewaardepot (7) konnen zoals op de afbeelding getoond een schaafmes (14) (alleen bij PHO 2000) en een binnenzescantsleutel (15) ondergebracht worden. Om de inhouduit het depot te pakken, trekt u het bewaardepot (7) helemaaluit de schaafmachine.

Onderhoud en reiniging

Onderhoud en reiniging

Trek voor werkzaamheden aan het elektrische gereedschap.altijd de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen algijd schoon om goed en veilig te werken.

Zorg ervoor dat de parkeersteun (26) soepel blijft functioneren en reinig deze regelmatig.

Wanner een verranging van de aansluitkabel noodzakelijk is, dan moet dit door of een geauthoriseerde klantenservice voor elektrische gereedschappen van worden uitgevoerd om veiligheidsrisico's te vermijden.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderden. Opengewerkte tekeningen en informatatie over verwangingsonderden vindt u ook op: www.bosch-pt.com Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderden.altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, accessoires en verpakkingen要去 op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi elektrische gereedschappen nicht bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaalrecht要去en Nieteerbruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Dansk
