Produkttype	Elektrisk høvel
Merke	Bosch
Modell	PHO 2000
Nominell opptatt effekt	680 W
Avgitt effekt	400 W
Tomgangshastighet	19 500 tr/min
Justerbar høvledybde	0 – 2,0 mm (i trinn på 0,25 mm)
Notdybde	0 – 8 mm
Maks høvlebredde	82 mm
Vekt iht. EPTA	2,4 kg
Beskyttelsesklasse	Klasse II (dobbelt isolert)
Lydtrykknivå	86 dB(A)
Lydeffektnivå	97 dB(A)
Vibrasjoner (a_h)	4,5 m/s², usikkerhet K = 1,5 m/s²
Strømforsyning	230 V ~ (220 V kompatibel), 50/60 Hz
Sponutkast	Høyre eller venstre justerbar (PHO 2000)
Høveljern	Karbid (HM/TC), vendbare, 2 egger
V-spor for fas	Ja, 3 størrelser
Parallell- og vinkelanslag	Inkludert
Støvpose	Tilbehør
Støvsugertilkobling	Diameter 35 mm
Vedlikehold	Regelmessig rengjøring av spalter og utkast
Sikkerhet	Låsbryter, hvilepute, dobbelt isolasjon

Ofte stilte spørsmål - PHO 2000 BOSCH

Hvordan skifte høveljernet på Bosch PHO 2000?

For å skifte jernet, koble først verktøyet fra strømmen. Drei jernhodet til det er parallelt med sålen. Løsne de to fikseringsskruene (13) omtrent 1–2 omdreininger med unbrakonøkkelen (15). Skyv jernet ut av hodet med et trestykke. Rengjør holderen og det nye jernet, sett deretter det nye jernet inn i føringen på spenneelementet (12) og pass på at det ligger helt inntil baksålen. Stram skruene. Før du starter maskinen på nytt, drei hodet for hånd for å kontrollere at det ikke gnir noe sted.

Hva er maksimal høvledybde på PHO 2000?

Maksimal høvledybde er 2,0 mm. Den kan stilles trinnløst med rotasjonsknappen (2) som justerer spondybden. En inndeling på skalaen (3) tilsvarer 0,25 mm.

Hvordan stille inn spondybde?

Bruk justeringsknappen for spondybde (2). Drei den for å stille inn dybden mellom 0 og 2,0 mm. Den graderte skalaen (3) viser verdien, hver inndeling tilsvarer 0,25 mm. Utfør justeringen når verktøyet står stille.

Kan jeg bruke høvelen til å lage noter?

Ja, Bosch PHO 2000 kan lage noter. For å gjøre dette monterer du parallellanslaget (18) og stiller inn ønsket notbredde på skalaen (19). Fest også notdybdeanslaget (25) for å begrense dybden til 8 mm. Gjør flere omganger til du oppnår ønsket dybde.

Hvordan koble en støvsuger til høvelen?

PHO 2000 er utstyrt med et sponutkast (1) som tar en støvsugerslange med diameter 35 mm (tilbehør). Koble slangen til den ene siden av utkastet og den andre enden til en støvsuger tilpasset materialet du arbeider med. Du kan også bruke støvpose (17) til mindre arbeider.

Hvilket tilbehør følger med PHO 2000?

Leveransen inkluderer høvel, ett montert karbidhøveljern (HM/TC), en unbrakonøkkel (15), en støvsugerslange (16) og en støv-/sponpose (17). Tilbehør som parallellanslag (18) og vinkelanslag (22) følger også med. Se bruksanvisningen for fullstendig liste.

Hva gjør jeg hvis sponutkastet tettes?

Hvis sponutkastet (1) er tett, koble fra verktøyet og rengjør det forsiktig med et trestykke eller trykkluft. Stikk aldri hånden inn i utkastet mens verktøyet går. Regelmessig rengjøring og bruk av ekstern støvsuger reduserer risikoen for blokkering.

Hvordan vedlikeholde høvelen PHO 2000?

Rengjør regelmessig ventilasjonsspaltene og sponutkastet. Sørg for at hvileputen (26) beveger seg fritt og rengjør den. Sjekk tilstanden på høveljernene: Hvis de er sløve, vend dem eller bytt dem. Bruk kun originale Bosch-jern. La verktøyet bli reparert av en fagperson om nødvendig.

Hvilke sikkerhetsregler bør følges?

Bruk vernebriller og støvmaske. Hold verktøyet i de isolerte håndtakene. Arbeid ikke i eksplosjonsfarlig atmosfære. Sørg for at arbeidsstykket er godt festet. Vent til kuttingen er helt stoppet før du setter fra deg verktøyet. Ikke bruk verktøyet hvis bryteren er defekt. Koble alltid fra strømmen før justering eller bytte av tilbehør.

Hvordan bruke vinkelanslaget?

Monter vinkelanslaget (22) på verktøyet med festeskruen (21). Still inn ønsket fasvinkel med klemmemutteren (23). Anslaget gjør det mulig å lage presise faser på kantene av arbeidsstykker. For skrå noter, kombiner med notdybdeanslaget (25).

BRUKSANVISNING PHO 2000 BOSCH

Laes alle sikkerhedsadvarsler, instruktioner, illustrationer og spe

Produkt- og ydelsesbeskrivelse

(23) Låsemøtrik til vinkelindstilling
(24) Monteringsskrue til falsdybdeanslag
(25) Falsdybdeanslag
(26) Parkeringsssko

Støvsugeren skal vare egnet til det materiale, som skal op-suges.

Vedligeholdelse og rengøring

Vedligeholdelse og rengoring

Kundeservice og anvendelsesrådgivning

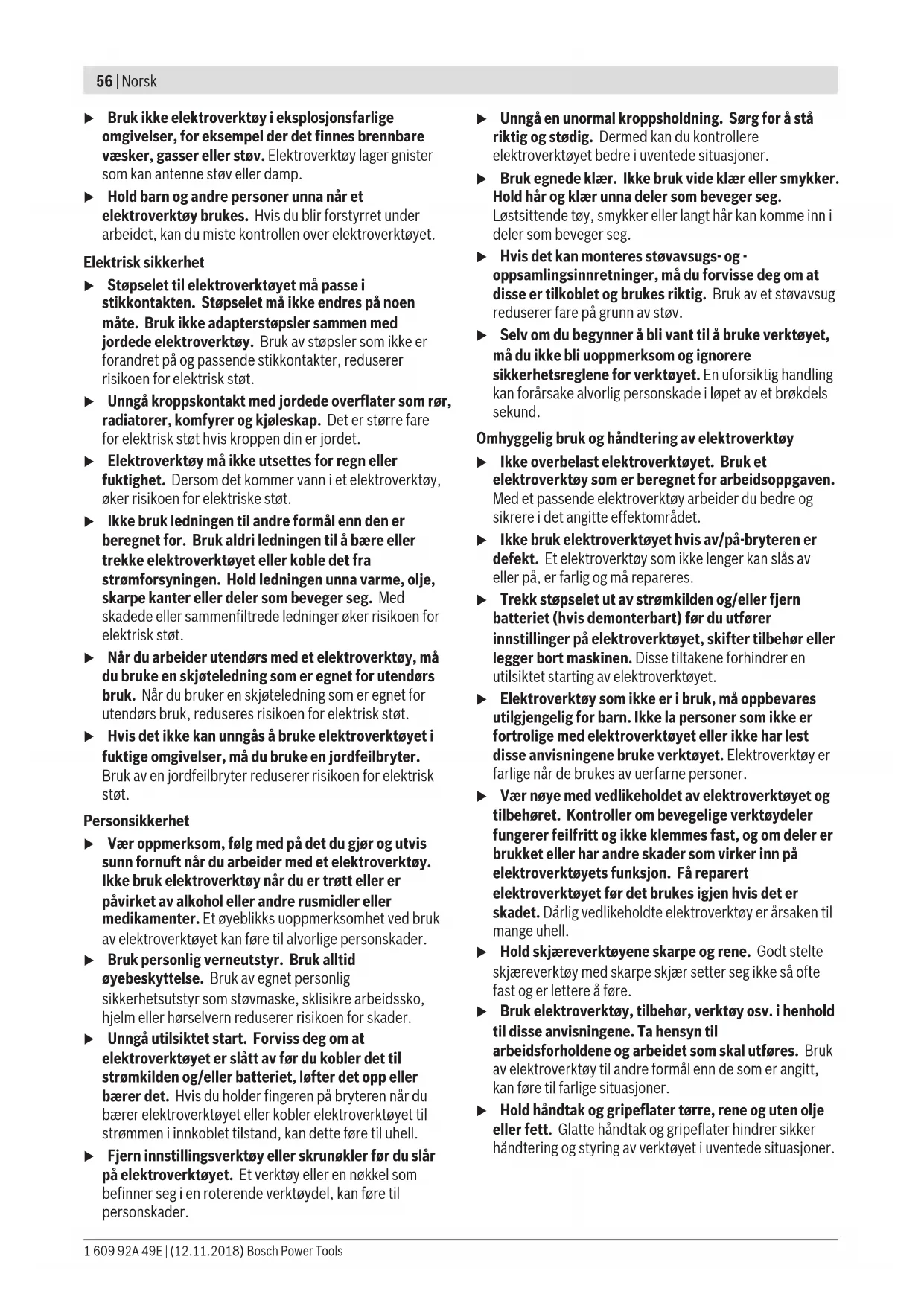

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL

Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette

elektroverktoyet. Manglende overholdelse av

anvisingene nedenfor kan medfore elektrisk stot,brann og/ ell alvorlige personskader.

Ta godt vare pà alle advarslene og all informasjonen.

Med begrepet "elektroverktoy" i advarslene menes nettdrevne (med ledning) elektroverktoy aller batteridrevne (uten ledning) elektroverktoy.

Sorg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot ellr darelig lys innebærer stor fare for uhell.

▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelse, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenna støv eller damp.
Hold barn og andre personer unna när et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Stöpselet til elektroverktøyet på passer i stikkontakten. Stöpselet pågressive endres på noen mæte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av stöpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjoleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
Elektroverktøy违法犯罪 - Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom detkommen vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til Å bære eller trekke elektroverktøyet ull koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter ull deler som beveger seg. Med skadede ull sammenfiltrede ledninger øker risikoen for elektrisk støt.
Nar du arbeider utendors med et elektroverktoy, ma du bruke en skjoteledning som er egnet for utendors bruk. Nar du bruker en skjoteledning som er egnet for utendors bruk, reduseres risikoen for elektrisk stot.
Hvis det ikke kan unngås Å bruke elektroverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøy nár du er trøtt eller er påvirket av alkohol eller andre rusmidler uller medikamenter. Et øyeblinkks uoppmerksomhet ved bruk av elektroverktøyet kan fore til alvorlige personskader.
Bruk personlig verneutstyr. Bruk alltid oyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som stovmaske, sklisikre arbeidssko, hjelm eller horselvern reduserer risikoen for skader.
Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slätt av for du kobler det til strømkilden og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryteren.när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen iinnkoblet tilstand, kan dette fore til uhell.
Fjern instillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy eller en nokkel som befinner seg i en roterende verktoydel, kan fore til personskader.

Unngå en unormal kroppsholdning. Sørg forå stå riktig og stødig. Dermen kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold HAR og klær unna deler som beveger seg. Løstsittende toy, smykker eller langt HAR kan komme inn i deler som beveger seg.
Hvis det kan monteres stovavsugs- og - opposamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et stovavsug reduserer fare pa grunn av stov.
Selv om du begyner a blivant til a bruke verktoyet, ma du icke bli uoppmerksom og ignorerere sikkerhetsreglene for verktoyet. En uforsiktig handling kan forarsake alvorlig personskade i Iopet av et brokdels sekund.

Omhyggelig bruk og handtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktoyet hvis av/pa-bryteren er defekt. Et elektroverktoy som/DDKE longer kan slas av ellerr,er farlig og ma repareres.
Trekk stopselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) for du utfører innstlinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forbinder enutilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk, på oppbevares utilgengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisingene bruke verktøyet. Elektroverktøy er farlige nár de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn pa elektroverktøyets funksjon. Få reparent elektroverktøyet for det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er ørsaken til mange uhell.
Hold skjæverktøyene skarpe og rene. Godt stelte skjæverktøy med skarpe skjær setter seg ikke sa ofte fast og er lettere Å føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formal enn de som er angitt, kan føre til farlige situasjoner.
Hold handtak og gripeflater tøre, rene og uten olje erller fett. Glatte handtak og gripeflater hindrer sikker handtering og styring av verktøyet i uventede situasjoner.

Service

Elektroverktøyet mA kun repareres av kualifiserte fagpersoner og bare med originale resedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsanvisninger for høvler

Vent til bladet har stoppet f#r du setter verktoyet ned. Et eksponert blad som roterer kan sette seg fast i overflaten, noe som kan fore til at man mister kontrollen og blir alvorlig skadet.
▶ Bruk de isolerte grepsflatene nà du holder elektroverktøyet, ettersom bladet kan berøre ledningen til verktøyet. Hvis en strømførende ledning kuttes, kan eksponerte metalldeler på elektroverktøyet bil strømførende, noe som kan.fore til atBrukeren fár elektrisk støt.
Bruk klemmer aller andre hjelpemidler til a feste og stotte emnet pa et stabilt underlag. Hvis du holder emnet med handen aller holder det mot kroppen, kan du miste kontrollen.
Elektroverktøyet på bare fores inn mot emnet iinnkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i emnet.
Ikke stikk hendene inn i sponutkastet. Du kan bli skadet av roterende deler.
Hovle aldri over metallgjenstander, spiker ell skruer. Blad og bladaksel kan bli skadet, noe som kan fore til økt vibrasjon.
▶ Bruk egnede detektorer for Å finne skjulte strøm-/ gass-/vannledninger, eller spør hos det lokale forsyningssselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan fore til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.
Under arbeidet mä du alltid holde høvelen sik at høvelsålen ligger flatt mot emnet. Ellers kan høvelen velte og forårsake persorskader.
Hold elektroverktøyet godt fast med megge hendene under arbeidet, og pass på at du stårdig. Elektroverktøyet fores sikrere med begge hender.

Produktbeskrivelse ogytelsesspesifikasjoner

Les sikkerhetsanvisingene og instruksene.

elektrisk støt, brann og/eller alvorlige persorskader. Se illustrasjonene i begynnelsen av bruksanvisingen.

Forskriftsmessig bruk

Elektroverktøyet er beregnet for høvling av treverk som for eksempel bjelker og bord med fast underlag. Det egner seg også for skråsaging av kanter og for falsing.

Illustrerte komponenter

Nummereringen av de illustrrente componentene gjelder for bildet av elektroverktoyet pa illustrrasjonssiden.

(1) Sponutkast (PHO 2000: hýre/venstre etter valg)
(2) Skruknapp for innstilling av spondybde (isolert grepsflate)
(3) Skala for spondybye
(4) Handtak for skifte av sponutkastretning (PHO 2000)
(5) Innkoblingsssperre for av/pa-bryter
(6) Av/pa-bryter

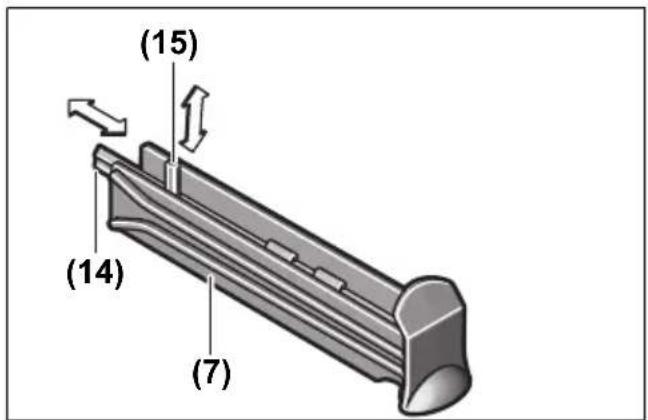

(7) Oppbevaringsrom
(8) V-spor
(9) Hovelsale
(10) Handtak (isolert grepsflate)
(11) Knivhode
(12) Spennelement for hovelkniv
(13) Festeskrue for hovelkniv
(14) HM/TC-hovelkniv
(15) Unbrakonokkel
(16) Stovsugerslange (0 35 mm)
(17) Stov-/sponposae
(18) Parallellanlegg
(19) Skala for falsbredde
(20) Lase mutter for falsbreddeinnstilling
(21) Festeskrue for parallell-/vinkelanlegg
(22) Vinkelanlegg
(23) Lase mutter for vinkelinnstilling
(24) Festeskrue for falsdybdeanlegg
(25) Falsdybdeanlegg
(26) Parkeringsssko
A) Ilustriert eller beskrevet tilbehør inngår ikke i standard- leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Høvel PHO 1500 PHO 2000
Artikkelnummer		3 603 BA4 0.. 3 603 BA4 1..
Opptatt effekt W 550 680
Avgitt effekt W 280 400
Tomgangsturtall o/min 19 500 19 500
Spondybde mm 0-1,5 0-2,0
Falsybde mm 0-8 0-8
Maks. høvledybde mm 82 82
Vekt i samsvar med EPTA-Procedure 01:2014 kg 2,4 2,4
Kapslingsgrad / II / II		☐

Angivelsene gjelder for merkespenning [U] pa 230 V. Ved avvikende spelning og pa utforelser for bestemte land kan disse angivelsene variere.

Stoy-/vibrasjonsinformasjon

Stoyemisjon malti henhold til EN 62841-2-14.

Vanlig A-styniva for elektroverktoyet: ldytrykkniva 86 dB(A); lydefeffektniva 97 dB(A). Usikkerhet K = 3 dB.

Bruk hørselsvern!

Vibrasjon total a_h (vektorsum av tre retninger) og usikkerhet K fastsatt i henhold til EN 62841:

$$ a _ {h} = 4, 5 m / s ^ {2}, K = 1, 5 m / s ^ {2} $$

Vibrasjonsnivaet og stoyemisjonen som er angitt i disse anvisinngene er malt i samsvar med en standardisert malemetode og kan brukes til sammenligning av elektroverktoy. Verdiene egner seg ogsa til en forelopig estimering av vibrasjonsnivaet og stoyutslippet.

Angitt vibrasjonsniva og stoyutslipp representerer de hovedsakelige bruksomradsene til elektroverktoyet. Men hvise elektroverktoyet brukes til andre formal, med andre innsatsverktoy erutilstrekkelig vedlikehold, kan vibrasjonsnivaget og stoyutslippet avvike fra det som er angitt.Dete kan fore til en betydelig okning av vibrasjonsnivaget og stoyutslippet for hele arbeidstidsrommet.

For en noyaktig vurdering av vibrasjonsnivæt og stoyutslippet skal det ogsa tas hensyn til de tidene verktøyet er slatt av, ell gär, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivæt og stoyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskyttele av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Montering

För alle arbeider på elektroverktøyet utfores mä stöpselet trekkes ut av stikkontakten.

Verktøyskifte

Vær forsiktig ved bytte av høvelkniver. Ikke hold pa skjærekantene pa høvelknivene. Du kan skade deg pa de skarpe skjærekantene.

Bruk bare originale Bosch HM/TC høvelkniver. Høvelkniven av hardmetall (HM/TC) har to egger og kan snus. Hvis beggeskjærekantene er slove, ma høvelkniven (14) skiftes ut. HM/ TC-høvelkniven kan ikke etterslipes.

Ta av høvelkniven (se bilde A)

For a snu ell er skiffe ut hovelkniven (14) dreier du knivhodet (11) til det star parallelt med hovelsalen (9).

Losne de to festeskruene (13) ca. 1-2 omdreininger med unbrakonokkelen (15).
Losne om ndvendig spennelementet (12) ved a sla lettuce en gang med et egnet verktoy, for eksempel en trekile.
Skyv hovekniven (14) ut pa sideren pa knivhodet (11) med en trebit.

Sette pa hovelkniven (se bilde B)

Styrerillen til hovelkniven sikrer alltid konstant hoydeinnstilling nar hovelkniven skiftes ell snus.

Rengjør knivfestet i spennelementet (12) og høvelkniven (14) om nødvendig. Ved montering av høvelkniven ma du passer på at den sitter riktig i festesporet til spennelementet (12) og justeres nøyaktig etter sidekanten på den bakre høvelsalen (9). Stram deretter de to festeskruene (13) med unbrakonøkkelen (15).

Merknad: Kontroller fbr bruk at festeskruene (13) sitter fast. Drei knivhodet (11) for hand, og kontroller at hovelkniven icke tar borti noe sted.

Stov-/sponavsug

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan vare helsefarlige. Beroring ell er innanding av stov kan utlose allergiske reaksjoner og/eller andedrettssykdommer hos brukeren aller personer som befinner seg i nærhen.

Visse typersv som eike-ller bokestov gjelder som kreftfremkallende, spesieltik kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler).Asbestholdig materiale maku kun bearbeides av fagfolk.

• Bruk helst et stovavsug som er egnet for dette materialet.
• Sorg for god ventilasjon av arbeidsplassen.
• Det anbefales Å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskritter for de materialene som skal bearbeides.
  Unnga stov pa arbeidsplassen. Stov kanlett antennes. Rengjor sponutkastet (1) regelmessig. Bruk egnet verktoy til rensing av et tilstoppet sponutkast, for eksempel et trestykke, trykkuft erer lignende.
  Ikke stikk hendene inn i sponutkastet. Du kan bli skadet av roterende deler.

For a sikre optimal avsug ma du alltid bruke et eksternt avsug aller stov-/sponpose.

Eksternt avsug (se bilde C)

En støvsugerslange (Ø 35 mm) (16) (tilbehør) kan festes på begge sider (PHO 2000) eller en side (PHO 1500) av sponutkastet.

Koble støvsugerslangen (16) til en støvsuger (tilbehør). Du finner en oversikt over tilkobling til forskjellige støvsugere sist iijke veiledningen.

Støvsugeren må vare egnet til materialet som skal bearbeides.

Ved oppsuging av spesielt helsefarlig, kreftfremkallende ell er tort stov ma du bruke en spezialstovsuger.

Eget avsug (se bilde C)

Tilindre arbeider kan du koble til en stov-/sponpose (tilbehør) (17). Fest stussen til stovposen i sponutkastet (1). Tøm stov-/sponposen (17) i tide, sik at stovoppsamlingskapasiteten opprettholdes.

Valgfritt sponutkast (PHO 2000)

Med handtaket (4) kan sponutkastet (1) flyttes til høyre eller venstre side. Trykk alltid handtaket (4) helt til det stopper i endestillingen. Den valgte sponutkastretningen vises av en pil på handtaket (4).

Bruk

Driftsmoduser

Stille inn spondybde

Med skruknappen (2) kan spondybeden justeres trinnlost fra 0-1,5 mm (PHO 1500) eller 0-2,0 mm (PHO 2000) ved hjelp av spondybedskalaen (3) (skalainndeling = 0,25mm ).

Parkeringsko (se bilde G)

Med parkeringsskoen (26) er det mulig Å sette fra seg elektroverktøyet like etter arbeidet, uten fare for skade pa emnet aller høvelkniven. Under arbeidet vippes parkeringsskoen (26) opp, og den bakre delen av høvelsålen (9) frigjores.

Ta hensyn til strømspenningen! Spenningen til strømkilden på stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan ogss brakes med 220 V.

Inn/utkobling

Kontroller at du kan trykke pa av/pa-bryteren uten a slippe handtaket.

For a bruke elektroverktoyet trykker du forst pa innkoblingssperren (5), og deretter trykker du p/a/avbryteren (6) og holder den innate. For a sla av elektroverktoyet slipper du p/a/av-bryteren (6).

Merknad: Av sikkerhetsgrunner kan/DD/av-bryteren (6) Iases, men ma holds kontinuereg inne under drift.

Informasjon om bruk

För alle arbeider på elektroverktøyet utfores mä stöpselet trekkes ut av stikkontakten.
Servicestasjonen i kofferten kan brukes som holdeinnretning for hovelen, for eksempel ved skifte av kniv.
▶ Bruk ikke servicestasjonen ved stasjonærBruk av høvelen.

Still inn onsket spondybde, og sett den fremre delen av hovelsalen (9) til elektroverktoyet inntil emnet.

Elektroverktøyet mæ bare fores inn mot emnet iinnkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i emnet.

Slå på elektroverktøyet, og for det med jevnt trykk forover mot overflaten som skal bearbeides.

For at resultatet skal bli pent ma du fore verktoyet lettuce forover, og trykkemidt pa hovelsalen.

Ved bearbeiding av harde materialer, for eksempel hardt treverk, og ved utnyttelse av den maksimale hovelbredden stiller du innindre spondybde og reduserer eventuelt hovelhastigheten.

For rask høvling gir dãrligere overflatekvalitet og kan føre til at sponutkastet tilstoppes.

Bare skarpe høvelkniver gir god sponfjerning og skåner elektroverktøyet.

• Sett elektroverktøyet med parkeringsskoen felt ned, på det stedet på emnet der du skal fortsette Å høvle.
  -Sla pa elektroverktoyet.
• Flytt trykket til den fremre høvelsålen, og skyvelektroverktøyet langsomt forover (1). Parkeringsskoen skyves opp og bort (2), sik at den bakre delen av høvelsålen igjen ligger inntil emnet.
  -Fr elektroverktoyet med jevn hastighet over overflaten som skal bearbeides (6).

Avfasing av kanter (se bilde H)

V-sporene i den fremre høvelsalen gir mulighet til rask og avfasing av kanter pa emner. Bruk det V-sporet som passer til onsket bredde pa skrakanten. Sett høvelen med V-sporet pa emnekanten, og for den langs davon.

Benyttet spor Måla (mm)

Ingen 0-2,5

Lite 1,0-4,5

middles 2,0-5,0

Stort 2,5-6,0

Hovling med parallell-/vinkelanlegg (se bilde D-F)

Fest parallellanlegget (18) aller vinkelanlegget (22) pa elektroverktoyet med festeskruen (21). Monter

falsdybdestopperen (25), avhengig av arbeidsoppgaven, pa elektroverktoyet med festeskruen (24).

Lösne lasemutteren (20), og still inn onsket falsbredde paskalaen (19).Stram lasemutteren (20) igjen.

Still inn onsnet falsydbye med falsdybdestopperen (25).

Gjenta høvlingen til onsket falsdybde er nadd. Før høvelen med trykk pa sider.

Skråhøvling med vinkelenlegg

Ved skrahovling av falser og flater stiller du inn ndvendig skravinkel med vinkelinnstillingen (23).

Oppbevaringsrom

I oppbevaringsrommet (7) kan en høvelkniv (14) (bare PHO 2000) og en unbrakonokkel (15) oppbevares, som vist pa bildet. For a tu innholdt i rommet trekker du rommet (7) helt ut av høvelen.

Vedlikehold og rengjøring

Vedlikehold og rengjøring

För alle arbeider på elektroverktøyet utfores mästöselet trekkes ut av stikkontakten.
Hold delve elektronverktøyet og ventilasjonsslissene alltid rene, for a kunne arbeide bra og sikkert.

Sorg for at parkeringsskoen (26) er bevegelig, og rengjorden regelmessig.

Hvis det er nadvendig Å skifte ut tilkoblingsledningen, ma dette gjores av uller godkjente -serviceverksteder, sik at det ikke oppstarfare for sikkerheten.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produitet ditt og resededelene. Du finner også sprengskisser og informasjon om resedederer på www.bosch-pt.com

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.

Suomi

Turvallisuusohjeet

JbJbJbJbJbJbJbJbJbJbJbJbJbJbJbJbJbJbJbJbJbJb

.0jI 1g 9 JJ 2

g 1 g 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Jg jSswI oJs Jgog jSLwI .jI jIj
