Vrsta izdelka	Skobeljni stroj
Znamka	Bosch
Model	GHO 2682 D Professional
Nazivna moč	710 W
Nazivna napetost	230 V
Hitrost prostega teka	18 000 vrt/min
Globina skobljanja	0 – 2,6 mm (neprekinjeno nastavljanje z vrtljivim gumbom, 1 razdelek = 0,1 mm)
Globina utora	0 – 9 mm
Največja širina skobljanja	82 mm
Teža po EPTA-postopku 01:2014	3,4 kg
Stopnja zaščite	II (dvojna izolacija)
Raven zvočnega tlaka	84 dB(A)
Raven zvočne moči	95 dB(A)
Raven vibracij (ah)	8 m/s²
Tip skobeljnega noža	Povratni skobeljni nož iz karbida (HM/TC) z 2 rezalnima robovoma
Izmet ostružkov	Nastavljivo v desno ali levo (model D)
Funkcije	Skobljanje, utorjenje, posnemanje robov (V-utor)
Dodatna oprema	Vzporedno vodilo, kotno vodilo, omejilo globine utora, vreča za prah/ostružke, sesalni priključek (35 mm) – nekateri so opcijski
Vzdrževanje	Redno čiščenje prezračevalnih rež in izmeta ostružkov; zamenjava HM/TC nožev po otopitvi obeh robov; ogljene ščetke naj zamenja servis
Nadomestni deli	HM/TC skobeljni noži (ref. originalni del), ogljene ščetke, imbus ključ za notranji šestkotnik
Poprodajne storitve	Bosch: www.bosch-pt.com, telefonske številke in naslovi v navodilih

Pogosto zastavljena vprašanja - GHO 2682 D Professional BOSCH

Kako zamenjati skobeljni nož?

Izključite orodje. Obrnite nosilec noža (10) vzporedno s podplatom. Z imbus ključem (14) popustite 2 pritrdilna vijaka (12) za 1 do 2 obrata. Z lesenim koščkom potisnite nož (13) ven. Očistite ležišče, vstavite nov nož in pazite, da se dobro usede v vodilo, nato privijte vijake.

Kako nastaviti globino skobljanja?

Uporabite vrtljivi gumb (2): obračajte ga za neprekinjeno nastavitev globine od 0 do 2,6 mm (model D). Merilna lestvica (1) prikazuje vrednost (1 razdelek = 0,1 mm).

Kako uporabljati sesanje prahu?

Povežite sesalno cev (15) z izmetom ostružkov (3) in ustreznim sesalnikom (neobvezno). Za majhna dela uporabite vrečo za prah/ostružke (16), ki jo trdno potisnite v izmet. Redno praznite vrečo.

Kakšna je največja širina skobljanja?

Največja širina skobljanja je 82 mm.

Kako posneti robove?

Uporabite V-utor (8) na sprednjem delu podplata. Postavite utor na rob obdelovanca in premikajte skobeljnik vzdolž roba. Globino določa uporabljeni utor (0–4 mm ali 4–9 mm).

Kako uporabljati vzporedno vodilo?

Namestite vzporedno vodilo (17) na sprednjo ali zadnjo stran orodja s pritrdilnim vijakom (20). Popustite matico (19), nastavite želeno širino utora na lestvici (18) in nato zategnite matico. Vodite skobeljnik z bočnim pritiskom.

Kakšna so pomembna varnostna navodila?

Vedno nosite zaščito za oči in sluh. Roke držite stran od rezalnega elementa. Pred vsakim nastavljanjem izključite orodje. Uporabljajte izolirane prijemalne površine. Nikoli ne skobljajte kovine, žebljev ali vijakov. Počakajte, da se rezalni element popolnoma ustavi, preden odložite orodje.

Kje najti nadomestne dele?

Nadomestne dele lahko naročite na spletni strani www.bosch-pt.com (za Francijo: www.bosch-pt.fr). Obrnite se na Bosch servis na telefonske številke v navodilih.

Kako očistiti orodje?

Izključite orodje. Redno čistite prezračevalne reže in izmet ostružkov (3) z lesenim koščkom ali stisnjenim zrakom. Prepričajte se, da se mirovna podloga (25) prosto premika, in jo po potrebi očistite.

Kaj storiti, če se orodje ne zažene?

Preverite, ali je vtič pravilno priključen in ali napetost ustreza navedbam. Prepričajte se, da je zapora vklopa (4) potisnjena nazaj, medtem ko pritiskate stikalo za vklop/izklop (5). Če se orodje še vedno ne zažene, so morda ogljene ščetke obrabljene: orodje se samodejno ustavi. Pošljite ga v Bosch servisni center.

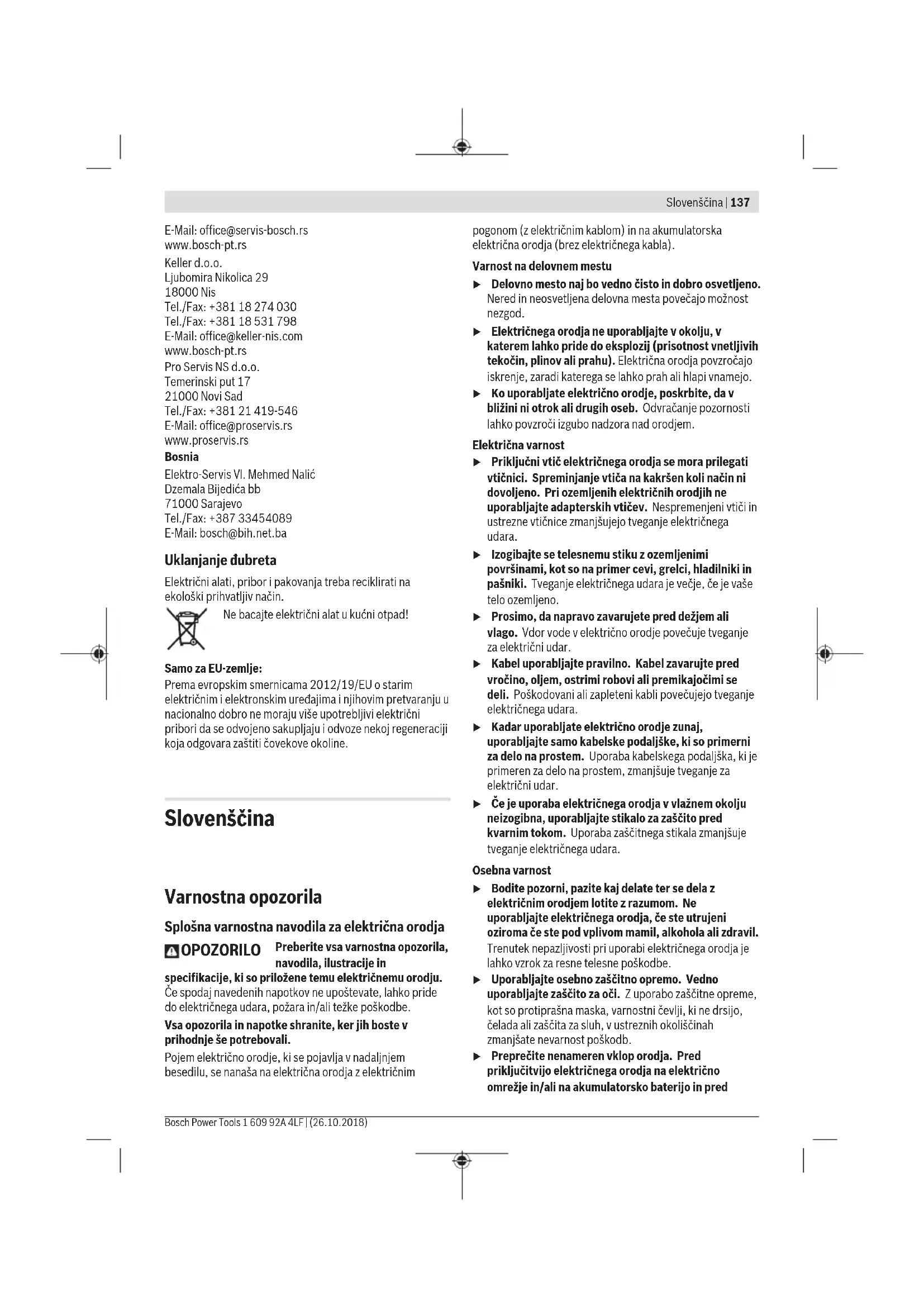

NAVODILA ZA UPORABO GHO 2682 D Professional BOSCH

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so prilozene temu elektricnemu orodju.
Če spodaj navenenih napotkov ne upostevate, laho pride do elektricnega udara, požara in/ali težke poskodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje se potrebovali.

Pojem elektricno orodje, ki se povajla v nadaljinjem besedilu, se nanaša na elektricna orodja z elektricnim

pogonom (z elektrichim kablom) in na akumulatorska elektrichna orodja (brez elektrichnega kabla).

Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricna orodja ne uporabljaje v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povrozaco jiskrenje, zaradi kateregae se lahko prah ali hlapi vnamejo.
Ko uporabljate elektricno orodje, poskrbite, dav blizini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

Elektricna varnost

Prikljuci vtič elektrickega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli nacin ni dovoljeno. Pri ozemljeni elektrickih orodjih ne uporablajte adapterskih vtičev. Nespremenji viči in ustrezne vtičnicice zmanjsujujo tveganje elektrickega udara.
Izogibajte se telesnemu stiku z ozemlienimi povrsinami, kot so na primer cevi, grelsi, hladilniki in pašniki. Tveganje elektricnega udara je večje, Če je vase telo ozemljeno.
Prosim, da napravo zavarujete pred dezjem ali vlgao. Vdor vode v elektricno orodje povecuje tveganje za elektrici udar.
▶ Kabel uporabljajte pravilno. Kabel zavarujte pred vrocino, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnega udara.
Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsije tveganje za elektrici udar.
- Če je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporabljate stikalo za zašcito pred kvarnim tokom. Uporaba zašcitnega stikala zmanjsuje tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporablajte elektricnega orodja, ce ste utrujeni oziroma ce ste pod vplivom mamil, alkohola ali zdralil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vrozka resne telesne poskodbe.

Uporabljaje osebno zašcitno opre mo. Vedno uporabljaje zašcitno za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevlji, ki ne drsijo, Čelada ali zašcitva sluh, v ustreznih okolišcinah zmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred priklucitvijo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred

138 | Slovenšcina

dviganjem ali noosenjem se prepriacjte, da je elektricno orodje izklopljeno. Ce elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v polozaju za vklop, lahko pride do nesrece.

Odstranite vse kljuce in izvjace za prerlagajanje orodja, preden orodje vklucitte. Kljuç ali izvjac, ki ga ne odstranite z vrtecega se dela elektricnega orodja, lahko povzroci telesne poskodbe.
Ne precenjute svojih sposobnosti. Veschas trdno stojite in vzdruzije ravnovesje.To omogoca boljsi nadzor nad elektricim orodjem v nepriacakovani situacijah.
Bodite primerno obleceni. Ne nosite ohlapnih oblacil ali nakita. Las in oblacil ne prblizujte premikajocim se delom. Ohlapna oblacila, nakit ali dolgi lasje se lahko ujamejo v premikajuce se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralinih posod, se prepričajte, da so te ustrezno príkljucene. Uporaba).[sistema za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.]
Najseznanjenostzorodjem,kijo pridobitespogosto uporabo,ne borazlogza to,da postanete lahkomiselni inignoriratvearnostnacela.V delicku sekunde lahko nepozorno dejanepipelje do hude poskodbe.

Uporaba in vzdřevanje elektricnega orodja

Elektricnega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricnega orodja ne uporablajte, cga stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in gaje treba popraviti.
Izvlecite vtic iz vtičnice in/ali odstranite akumulatorsko baterijo, Če je le mogoče, in odstraniter shranite pribor, Še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektricnih orodij ne uporabljajte, jih shrinite izven dosegao otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, cje jih uporabljo neizkušene osebe.
Vzdrujte elektrica orodja in pribor. Prepricaje se, da so premikajci se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav takopreverite, ali je na orodju se kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektricno orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vdruzeva elektrica orodja so vzrok za mnogenezgode.
- Rezalna orodja naj Bodo vedno ostra in cista. Skrbnogovana rezalna orodja z ostrimi robovi se manj zatikajo in so laje vodljiva.

Elektricna orodja, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili. Pri tem upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektricih orodij v namene, ki so drugacni od predpisanih, lahko privede do nevarnih situacij.
Rocaji in povrsine za prijemanje naj bodo suhe, ciste in brez olja ali mascobe. Gladki rocaji in povrsine za prijemanje ne omogacajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Servisiranje

Vase elektricno orodje Naj popravlja smo usposobljeno strokovno osebe, ki nj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.

Varnostna opozorila za skobeljinik

Preden orodje odlozite, pojakte, da se rezalnik popolnama zaustavi. Vrteci se rezalnik se lahko zareze v povrsino, kar lahko pripelje do izgube nadzora in povzroci resne poskodbe.
Elektricno orodje vedno drzite za izolirane oprijemalne povrsine, ker se lahko rezalnik dotakne lastnegakabla.Ob stiku rezalnegaNastavka z ziico pod napetostjo se lahko elektrica napetost prenese na kovinske dele elektricnegara odja, uporabnik pa lahko ob tem dozivi elektrici udar.
Za zašcitno in pritrditev obdelovanca na stabilno podlago uporabite spono ali kaksen drug priročen način. Obdelovanec ni stabilen, Če ga držite z roko ali ga skušate zašcititi s vojim telesom. Takšen način lahko povzroci izgubo nadzora nad obdelovancem.
Obdelovancu se priblizajte samo z vklopljenim elektrichnim orodjem. V nasprotnem primeru obstaja nevarnost, da se bo vsadno orodje zataknilo v obdelovanec in povzrocićo povratni udarec.
Z rokami ne segajte vizmet odrezkov. Na vrtecih se delih se lahko poskodujete.
Nikoli ne smete oblati preko kovinskih predmetov, zebljev ali vijakov. Lahko bi poskodovali noz in gred noza, kar bi povecalo tresljaje.
Za iskanje skritih oskrbovalnih vodov uporabljate ustrezne iskalne naprave ali se o tem pozanimajte pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektricim vodom lahko povzroci pozar ali elektrici udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrezej pa lahko povzroci materialno škodo ali elektrici udar.
Pri delu morate skobeljinik vedno drzati tako, da dno skobeljnika lezi plosko poravnano na obdelovancu. Sicer bi se lahko skobeljinik zataknil in povzrocil poškodbe.
Elektricno orodje med delom mochno drzite z obema rokama in poskrbite za varno stojisce. Z elektricnim orodjem lahko varneje delate, ce ga upravljate z obema rokama.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupostevanje varnostnih opozoril in navodil lahko povzroci elektrici udar, pozar in/ali hude poskodbe.

Upostevajte slike na začektu navodil za uporabo.

Predividena uporaba

Elektricno orodje je namenjeno oblanju lesnih materialov, kot so npr. trami in deske na trdi podlagi. Poleg tega je primerno za poševno odrezavanje robov in za izdelovanje utorov.

Komponente na sliki

Ostvilcenje komponent, ki so prikazane na sliki, se nana sa na prikaz elektricega orodja na strani z grafiko.

(1) Skala globine oblanja
(2) Nastavitveno kolesce za nastavitev skale globine oblanja (izolirana povrsina rocaja)
(3) Izmet ostruzkov (GHO 26-82 D: po izbir diesno/levo)
(4) Zaklep stikala za vklop/izklop
(5) Stikalo za vklop/izklop
(6) Prestavni vzvod za smer izmeta ostruzkov (GHO 26-82 D)

(7) Podplat skobeljnika
(8) V-utor
(9) Ročaj (izolirana oprijemalna povrsina)
(10) Glava noza
(11) Napenjalni element za nož skobeljnika
(12) Pritrdlilni vijak za noz skobeljnika
(13) HM/TC-nož skobeljnika
(14) Sesterorobi kljuc
(15) Sesalna cev (35 mm) ^A)
(16) Vreča za prah/ostružke
(17) Vzporedno vodilo
(18) Skala za širine utora
(19) Fiksirna matica za nastavitev širine utora
(20) Pritrdilni vijak za vzporedno/kotnovodilo
(21) Kotno vodilo
(22) Fiksirna matica za nastavitev kota
(23) Pritrdilini vijak prislona globine utora
(24) Omejevalnik globine utora
(25) Odlagalni nastavek
A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del naseg programa pribora.

Tehnicni podatki

Skobeljnik GHO 16-82 GHO 26-82 D
Kataloška Številka	3 601 EA4 0.. 3 601 EA4 3..
Nazivna moč W 630 710
Števil'o vrtljajev v prostem teku min	1	18.000 18.000
Globina oblanja mm 0-1,6 0-2,6
Globina utora mm 0-9 0-9
Najv. širina oblanja mm 82 82
Teža po EPTA-Procedure 01:2014 kg 3,4 3,4
Razred zašite pred el. udarom / II / II	☐	☐

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specificnih izvedbah lahko te navedbe variarajo.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-14.

A-vrednotena raven hrupa za elektricno orodje obicajno znaša: raven zvočnega tlaka 84 dB(A); raven zvočne moči 95 dB(A). Negotovost K = 3 dB.

Uporablajte zašcito za sluh!

Skupne vrednosti tresljajeva (vektorska vsota treh smeri) in negotovost K so dolocene v skladu s standardom

EN62841-2-14

$$ a _ {h} = 8 m / s ^ {2}, K = 1, 5 m / s ^ {2}, $$

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljazo za medsebojno primerjavo elektrichni odrij. Primerne so tudi za zacasno oceno oddajanca tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je dolocen na osnovi glavnih načinov uporabe elektricnega orodja. Pri uporabi orodja v drugacne namene, z drugacnimi nastavki ali pri nezadostnem vzdřeovanju lahko nivo hrupa in tresljajev odstopa. To lahko obretenjenost s hrupom in tresljaji v celotnom obdobiju uporabe občutno poveča.

Zanatanchejso oceno obremenjenosti shrupom in tresljami morate upostevati tudiCAS, ko je orodje izklopljeno, in CAS, ko orodje deluje, vendar dejanso ni v uporabi. To lahko

140 | Slovenšcina

obcutno zmanjsa obremenjenost s hrupom in tresljaji, ki je razporejena na celotno odobje uporabe.

Dolcite dodatne varmostne ukrepe za zašcitopurabnika pred vplivi tresljajev, npr. zdževanje elektrčega orodja in nastavkov, segrevanje rok, organizacija delovnih postkopov.

Namestitev

Pred začetkom kakrsnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.

Menjava nastavka

Bodite previdni pri menjavi skobeljenga noza. Skobeljnih nozev ne prijemajte za rezalne robove. Na ostrih rezilnih robovih se lahko poskodujete.

Uporabljajte le originalne Bosch HM/TC noze skobeljnika. Noz skobeljnika iz trde kovine (HM/TC) ima 2 rezili in se lahko obrne. Ce sta oba rezalna robova topa, je treba skobeljni noz (13) zamenjati. Skobeljega noza iz karbidne trdine (HM/TC) ni dovoljeno naknadno ostriti.

Odstranjevanje skobeljnega noza (glejtse sliko A)

Za obračanje ali zamenjavo skobljenga noza (13) vrtite glavo noza (10), dokler ni vzporedna s podplatom skobeljnika (7).

Sprostite dva pritrdila vijaka (12) s pomocjo sestrobega kljuca (14) za prbl. 1-2 obrata.
Po potrebi sprostite napenjalni element (11) z rahlim udarcem z ustreznim orodjem, npr. leseno klado.
S kosom lesa pomaknite skobeljni noz (13) iz glave noza (10).

Namestitev skobeljnega noza (glejtse silko B)

Z vodilnim utorom noza skobeljnika se pri menjavi oz.
obračanju lahko vedno zagotavlja enakomerna nastavitev visine.

Po potrebi očistite ležišće noža v napenjalnem elementu (11) in skobeljni nož (13).

Pri montiranju skobeljega noza se prepriçajte, da je nož brezhibno namescen v napenjalni element (11). Skobeljni nož je treba vgraditi in poravnati sredinskog glede na podplat skobeljika (7). Nato zategnite dva pritrdilna vijaka (12) s sestrobim ključem (14).

Opomba: pred zagonom se prepiçajte, da so pritrdilni vijaki (12) dobro zategnjeni. Ročno zavrtite glavo noža (10) in se prepiçajte, da se skobeljni nož ničesar ne dotika.

Odsesavanje prahu/ostruzkov

Prah nikaterih materialov, npr. svicenega premaza, nikaterih vrst lesa, mineralov in kovin je lahko zdravju skodljiv. Stik s kozo ali vdihavanje taksnega prahu lahko povzroci alergijske reakcije in/ali obolenja dihal uporabnika ali oseb y blizini.

Dolocene vrste prahu kot nth. prah hrastovine ali bukovja veljao za kancerogene, se posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zašcitno

sredstvo za les).Materiale z vsebstoj azbesta smejo obdelovati le strokovnjaki.

• Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala.
  -Poskrbite za dostro zračenje delovnega mesta.
  -Priporocamo, da nosite zašcitno masko za prah s filtrirnim razredom P2.

Upostevajte veljavne nacionalne predpise za obdelovalne materiale.

Preprecite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Redno cistite izmet oblancev (3). Za ciscenje zama Senega izmeta oblancev uporabite ustrezno orodje, npr. kos lesa, stisjen zrak itd.

Zrokami ne segajte v izmet odrezkov. Na vrtecih se delih se lahko poskodujete.

Da bi lahko zagotovili optimalno odsesavanje, vedno uporabite eksterno odsesovalno pripravo ali vreco za prah/ obiance.

Odsesavanje z zunanjim sesalnikom (glejt sliko C)

Sesalno cev (15) (pribor) namestite na izmet ostruzkov (3).

Sesalno cev (15) prikljucite na sesalnik prahu (pribor). Pregled prikljucov za razlne sesalnike najdete na kon teh navodil. Sesalnik za prah mora bitiprimeren za obdelovanec.

Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporablajte poseben sesalnik za prah.

Samodejno odsesavanje (glejtse silko C)

Ce izvajate manjsa opravila, lahko prikrlucite vrecko za prah/ ostruzke (na voljo kot dodatni pribor) (16).Nastavek vrecke za prah cvrsto namestite v izmet ostruzkov (3).Redno praznite vrecko za prah/ostruzke (16),da bozmogljivost odstranjevanja prahu vedno optimalna.

Nastavitev izmeta ostruzkov (GHO 26-82 D)

S prestavnim vzvodom (6) lahko izmet ostruzkov (3) prestavite v levo ali desno. Prestavni vzvod (6) vedn o potisnite v koncni položaj, da se zaskoči. Izbrana smer izmeta ostruzkov je prikazana s puscico na prestavnem vzvodu (6).

Delovanje

Načini delovanja

Nastavitev globine oblanja

Z vrtljivim gumbom (2) je mogoce brezstopenjsko nastavitig globino oblanja od 0-1,6 mm (GHO 16-82) ali 0-2,6 mm (GHO 26-82 D) glede na lestvico globine oblanja (1) (delitev skele = 0,1 mm).

Odagalni nastavek (25) omogoca odlaganje elektricnegara odjata takoj po zaklucenem delu brez nevarosti poskodb obdelovanca ali skobeljnega noza. Med izvajanjem dela je oddagalni nastavek (25) obrnen navzgor in zadnji del podplata skobeljnika (7) prost.

Opomba: odlagalnegastavka (25) ni dovoljeno odstraniti.

Uporaba

Upostevajte omreznopapetost! Napetost vira elektriche energije se mora ujemati s podatki na označevalni tablici elektrichega orodja. Orodje, ki je označeno z 230 V, lahko prikljucite tudi na napetost 220 V.

Vklop/izklop

Prepričajte se, da lahko stikalo za vklop/izklop uporabljate, ne da bi izpustili ročaj.

Za zagon elektricega orodja najprej uporabite zaklep vklopa (4), nato pa pritsinite na stikalo za vklop/izklop (5) in ga drzite.

Za izklop elektricnega orodja izpustite stikalo za vklop/izklop (5).

Opomba: iz varnostnih razlogov stikala za vklop/izklop (5) ni mogoče zapahniti, temvec ga je treba med uporabo orodja neprekinjeno pritiskati.

Navodila za delo

Pred začetkom kakrsnih koli del na elektrichem orodju izvlecite omrežni vtic iz vticnice.

Postopek skobljanja (glejte sliko D)

Nastavite zeeleno globino reza in položite elektrčno orodje s spednjim delom podplata skobeljinika (7) ob obdelovanec.

Obdelovancu se priblizajte samo z vklopljenim elektrichnim orodjem. V nasprotnem primeru obstaja nevarnost, da se bo vsadno orodje zataknilo v obdelovanec in povzrociilo povratni udarec.

Vklopite elektricno orodje in ga vodite z enakomernim pomikom preko obdelovalne povrsine.

Za doseo kakovostnih povrsin delajte le z majhnim pomikom in pri tem pritiskajte po sredini na podplat skobelinika.

Pri obdelavi trdih materialov, npr. trdega lesa, ter pri izkoristku maksimalne sirine skobeljnika nastavite le majhne globine oblanja in po potrebi zmanjsajte pomik skobeljnika.

Previsok pomik zmanjsa kakovost povrsine in lahko hitrovodi dohitre zamaitsye izmeta oblancev.

Le ostri nozi skobeljnika poskrbijo za dobro rezalno zmogljivost in przyanasajo elektricnemu orodju.

Vgrajeni odlagalni nastavek (25) omogoca nadaljevanje skoblanja po prekinitvi na poljubem delu obdelovanca:

• Postavite elektricno orodje z navzdolPoklopljenim odlagalnim nastavkom na mesto obdelovanca, ki ga zelite obdelati.

-Vklopite elektricno orodje.
-Ustvarite pritisk na sprednji del podplata skobeljnika in elektricno orodje pocas potiskajte naprej (O).Ob tem se odlagalni nastavek pomakne naviggor () ,da zadnji del podplata skobeljnika spet lezi na obdelovancu.
-Elektricno orodje z enakomernim pomikom vodite preko obdelovalne povrsine (6).

Posnemanje robov (glejtse silko E)

V-utor (8), ki je v sprednjem podplatu skobeljnika, omogoca hitro in preprosto posnemanje robov na obdelovanca. V ta namen postavite skobeljinik z V-utorom na rob obdelovanca in ga vodite vzdolž roba.

Uporabljeni utor Mera a (mm)

brez 0-4

srdnja 4-9

Oblanje z vzporednim/kotnim vodilom (gleje slike F-H)

Vzporedno vodilo (17) oz. kotno vodilo (21) s po enam pritridtvenim vijakom (20) pritrdite na elektricno orodje (po izbiri spedaj ali zadaj). Glede na uporabo omejevalnik globine utora (24) s pritridtvenim vijakom (23) namestite na elektricno orodje (po izbiri spedaj ali zadaj).

Sprostite prritrdilno matico (19) in na skali (18) nastavite zeeleno sirino utora. Pritrdilno matico (19) znova privijte.

Z omejevalnikom globine utora (24) ustrezno nastavite Želeno globino utora.

Večkrat izvedite postopek oblanja, dokler se ne dozeže Želena globina posnetja roba. Skobeljnik vodite s stranskim pritiskom.

Poševni odrez s kotnim prislonom

Za posve ne odreze utorov in povrsin z nastavnikom kota (22) nastavite zeeleni kot rezanja.

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Pred začetkom kakršnih koli del na elektrichem orodju izvlecite omrežni vtic iz vticnice.
Skrbite za cistoco elektricnega orodja in prezracevalnih utorov, da lahko dobro in varno delate.

Odlagalni nastavek (25) mora biti ves cas prosto pomicen in redno gaje treba cistiti.

Pri izrabljenih drsinih grafitih se elektricno orodje samodejno izklopi. Za vzdrlzevalna dela je treba elektricno orodje poslati naši servisni sluzbi, naslove lahko najdete v odstavku "Servisna sluzba in svetovanje glede uporabe".

Da bi se izognili ogrozanju varnosti v primeru, da morate zamenjati prključni kabel, storite to na Boschevem servisu ali pooblascenem servisu za elektrčna orodja Bosch.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasanja glede popravila in vzdřevanja izdelka ter nadomestnih delov.

Tehniche skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

142 | Hrvatski

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprasanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprasnjih in narocilih rezervnih delov obvezno navedite 10-mestno stevilko na tipski plošcici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Odlaganje

Elektricno orodje, pribor in embalazo je treba dostaviti v okolju prijazno ponovno predelavo.

Elektrichnih orodij ne odvrzite med gospodinjske odpadke!

Zgolj za drzave Evropske unije:

V skladu z evropsko Direktivo 2012/19/EU o opadni elektrichi in elektronski opremi (OEEO) in njeni urensniciti v nacionalnem pravu se morajo elektrica orodja, ki niso vec uporabi, locen zobirati ter okolju prijazno recikirati.

Hrvatski

Sigurnosne napomene

Uobicajena sigurnosna upozorenja za elektricne alate

UPOZORENJE Procitajte sva sigurnosna upozorenja, upute, ilustracije i

specifikacije koje se isporucuju s ovm elektricim alatom. Nepostivanje dolje navenenih uputa moze urozkovati elektrici udar, pozar i/ili ozbiljne ozljede.
