| Toote tüüp | Höövel |
| Bränd | Bosch |
| Mudel | GHO 2682 D Professional |
| Nimivõimsus | 710 W |
| Nimipinge | 230 V |
| Tühikäik | 18 000 p/min |
| Läbimise sügavus | 0 – 2,6 mm (pidev reguleerimine rataga, 1 jaotus = 0,1 mm) |
| Soonimise sügavus | 0 – 9 mm |
| Maksimaalne hööveldamise laius | 82 mm |
| Kaal vastavalt EPTA protseduurile 01:2014 | 3,4 kg |
| Kaitseaste | II (topeltisolatsioon) |
| Helirõhutase | 84 dB(A) |
| Helivõimsustase | 95 dB(A) |
| Vibratsioonitase (ah) | 8 m/s² |
| Raua tüüp | Karbiidist (HM/TC) pööratav höövliraud kahe lõikeservaga |
| Laastude väljapaiskamine | Reguleeritav paremale või vasakule (mudel D) |
| Funktsioonid | Hööveldamine, soonimine, servafaasimine (V-soon) |
| Tarvikud | Paralleelpiirik, nurgapiirik, soonimissügavuse piirik, tolmulaastukott, imivoolik (35 mm) – osad valikulised |
| Hooldus | Ventilatsiooniavade ja laastuejektori regulaarne puhastamine; HM/TC raudade vahetamine pärast mõlema serva nüristumist; süsinikud tuleb lasta vahetada hoolduskeskuses |
| Varuosad | HM/TC höövlirauad (originaalosa viide), süsinikud, kuuskantvõti |
| Müügijärgne teenindus | Bosch: www.bosch-pt.com, telefoninumbrid ja aadressid kasutusjuhendis |
Korduma kippuvad küsimused - GHO 2682 D Professional BOSCH
Kasutajate küsimused teemal GHO 2682 D Professional BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Tahvel PDF-formaadis tasuta! Leidke oma juhend GHO 2682 D Professional - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GHO 2682 D Professional kaubamärgi BOSCH.

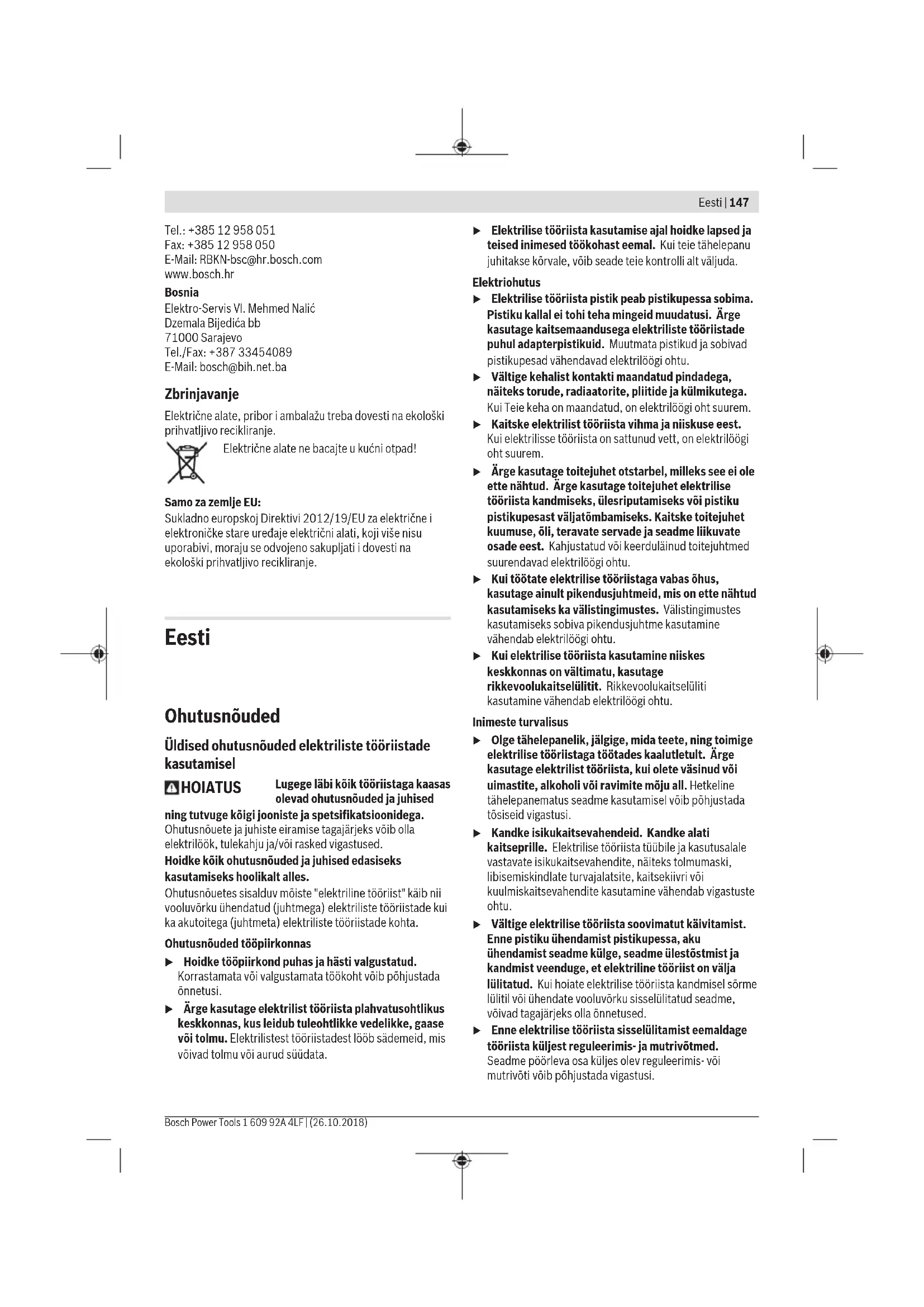

KASUTUSJUHEND GHO 2682 D Professional BOSCH
Uldised ohutusnouded elektriliste töriistade kasutamisel
HOIATUS
Lugege labi koik tooriistaga kaasasalevad ohutusnouded ja juhised
ning tutvuge kõigi jooniste ja spetsifikatsionidega.
Ohutsnouete ja juhiste eiramise tagajäreks voib olla elektrilök, tulekahju ja/voi rasked vigilastused.
Hoidke kolk ohutusnouded ja juhised edasiseks
kasutamiseks hoolikalt alles.
Ohutusnouetes sisalduv moiste "elektriline tooriist" kibn vooluvorku uhendatud (juhtmega) elektriliste tooriistade kui ka akutoitega (juhtmeta) elektriliste tooriistade kohta.
Ohutusnöuded topiirkonnas
Hoidke toöpiirkond puhas ja hösti valgustatud.
Korrastamata voi valgustamata tokoht voib pohjustada onnetusi.
Arge kasutage elektrilist tooriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voitolmu. Elektrilistest tooriistadest loob sademeid, mis voivad tolmu voi aurud suudata.
Elektrilise tooriista kasutamise ajal hoidke lapsed ja teised inimesed tökohast eemal. Kui teie tahelepanu juhitakse körvale, vöib seade teie kontrli alt valjuda.
Elektriohutus
Elektrilise tooriista pistik peab pistikupessa sobima. Pistiku kallai tohi teha mingeid muudatusi. Arge kasutage kaitsemaandusega elektriliste tooristade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vahendavad elektriloogi ohtu.
Valtige kehalist kontakti maandatud pindadega, naiteks torude, radiatorite, plitide ja külmkutega. Kui Teie keha on maandatud, on elektrilögi oht suurem.
Kaitse elektrilist tooriista vihma ja niiskuse eest. Kui elektrilisse tooriista on sattunud vett, on elektrilogi oht suurem.
Arge kasutage toitejuhet otstarbel, milleks see ei ole ette nahtud. Arge kasutage toitejuhet elektrilise toorista kandmisesk, ulesriputamiseks voistiku pistikupesast valjatombamiseks. Kaitske toitejuhet kuumuse, oli, teravate servade ja seadme likuvate osade eest. Kahjustusatud voi keerdulainud toitejuhtmed surendavad elektrilogoi ohtu.
Kui tootate elektrilise tooriistaga vabas ohus, kasutage ainult pikendusjuhtmeid, mis on ette nahtud kasutamiseks ka valistingimustes. Valistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vahendab elektrilogoi ohtu.
Kui elektrilise tooriista kasutamine niiskes keskkonnas on valtimatu, kasutage rikkevoolukaiselulit. Rikkevoolukaiseluliti kasutamine vahendab elektrilogoi ohtu.
Inimesto turvalisus
Olge tahelepanelik, jalgige, mida teete, ning toimige elektrilise toriistaga tootades kaalutletult. Arge kasutage elektrilist toriista, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus seadme kasutamisel voib pohjustada toseiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tooriista tübile ja kasutusalale vastavate isikukaitsevahendite, näteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri voi kuulmiskaitsevahendite kasutamine vahendab vigastuste ohtu.
Valtige elektrilise tooriista soovimatut kaivitamist. Enne pistiku uhendamist pistikupessa,aku uhendamist seadme kulge, seadme uilestostmist ja kandmist veenduge, et elektriline tooriist on valja lilitatud. Kui hoiate elektrilise tooriista kandmisel sorme lultil voi uhendate vooluvorku sisselulitatud seadme, vovad tagajreks olla onnetused.
Enne elektrilise tooriista sisselulitamist eemaldage toorista kuljest reguleerimis- ja mutrivotmed. Seadme poorleva osa kuljes olev reguleerimis- voimutrivoti voib pohjustada vigastusi.
148|Eesti
Välte ebatavalist tooa sendit. Vötke stabilne tooa send ja hoidke kogu aeg tasakaalu. Nii saete elektrilist tooriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat roivastust. Arge kandke laiu riideid ega ehteid. Hoidke juuksed ja roivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted voi pikad juuksed voivad sattuda seadme liikuvate osade vahele.
Kui on voimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse öigesti. Tolmueemaldusseadise kasutamine vahendab tolmust pohjustatud ohte.
Arge muutuge tooriista sagedasest kasutamisest hooletuks ja arge eirake ohutusnoueid. Holetus voib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
Elektriliste tooriistade hoolikas kasetseine ja kasutamine
Arge koormake seadet üle. Kasutage konkreetse to tegemiseks ette naitud elektrilist tooriista. Sobiva elektrilise tooriistaga tootate ettenahtud joudluspiirides efektivsemalt ja ohutumalt.
Arge kasutage elektrilist tooriista, mida ei saa lulitist sisse ja valja lulitada. Elektriline tooriist, mida ei ole enam voimalik lulitist sisse ja valja lulitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast valja ja/voi eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme arapanekut. See ettevaatusabinouvaldblektrilise tooriista soovimatut kaivitamist.
Kasutusvalisel ajal hoidke elektrilisi tooriistu lastele kattesaamatus kohas ja arge laske seadet kasutada isikutel,keseadet ei tunne voi pole lugudukaesolevaid juhiseid. Asjatundmatute isikute kaes on elektrilised tooriistad ohtlikud.
Hoolidage elektrilisi tooriistu ja tarvikuid nouetekohaselt. Kontrollige, kas seadme liikuvad osad tootavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud voi kahjustatud mäaral, mis mojutab seadme tokindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude onnetuste pohjuseks on halvasti hooldatud elektrilised tooriistad.
Hoidke loiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate loikeservadega loiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
Kasutage elektrilist tooriista, lisavarustust, tarvikuid jne vastavalt kaesolevatele juhistele, vottes arvesse tootingimusi ja teostatava to iseloomu. Elektriliste tooriistade nouetevastane kasutamine voib pohjustada ohtlikke olukordi.
Hoidke kaepidemed ja haardepinnad kuiva ja puhtana ning vabana olist ja märdeainetest. Libedad
kaepidemed ja haardepinnad ei luba tooriista ohutlt kasitseda ja ootamatutes olukordades kontrolli all hoida.
Teenindus
Laske elektrilist tooriista parandada ainult kvalitseeritud spetsialistidel,kes kasutavad originaalvaruosi. Ntagate seadme pusivilt ohutu too.
Enne tooriista mahapanekut laske loiketeral seiskuda. Poorlev loiketera voib pinda kinni jada, mille tagajäreks voib olla kontrolli kaotus tooriista üle ja tösised vigastused.
Hoidke elektrilist tooriista kapeideme isoleeritud pinnast, sest loiketarvik voib kokku puutuda tooriista enda toitejuhtmega. Tarvik, mis puutub kokku pingestatud elektrijuhtmega, voib seada pinge alla elektrilise tooriista metallosad jaanda tooriista kasutajale elektrilogi.
Tooriku kinnitamiseks stabilse aluse külge ja toestamiseks kasutage pitskruvisid, klambreid voi muid sobivaid vahendeid. Kui hoiate toorikut kaes voi surute seda vastu omakeha, ei ole tagatud piisav stabilisus ning tagajäreks voib olla kontrolli kaotus töriista üle.
Viige seade toedeldava esemega kokku alles siis, kui seade on sisse lilitatud. Vastasel korral tekib tagasilogoi oht, kui tarvik toorikus kinni kiildub.
Arge viige omakasi laustude valjaviskevasse. Poorlevad osad voivad tekita vigastusi.
Hooveldades valtige kokkupuudet metallesemete, naelte ja kruvidega. Tera ja teravoll voivad kahjustuda ja suurendada vibratsiooni.
Varjatult paiknevate elektrijuhtmete, gaasi-voi veetorude avastamiseks kasutage sobivaid lokaliserimisseadmeid voi poorduge kohliku elektri-, gaasi-voi veevarustusettevtja poole. Kokkupuutil elektrijuhtmetega tekib tulekahju-ja elektrilogioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine pohjustab materiaalse kahu ja voib tekitada elektrilo.
Hoidke hoovlit tootamise ajal alati nii, et hoovltilald on uhetasaselt toriku peal. Vastasel korral voib hoovel kaldu vajuda, pinda kinni kiilduda ja vigastusi tekitada.
Töotamisel hoidke elektrist tõriista tugevasti kahe käega ja vötke stabilne asend. Elektriline tõriist pusib kahe käega hoides kindlamini kaes.
Toote kirjeldus ja kasutusjuhend
Lugege labi koki ohutusnouded ja juhised. Ohutusnouete ja juhiste eiramine voib kaasa tuua elektriloqi, tulekahju ja/voi raskeid vigastusi.
Pange tāhele kasutusjuhendi esiosas olevaid jooniseid.
Nouetekohane kasutamine
Seade on ette nahtud puittmaterialide, naiteks prusside ja laudade hooveldamiseks, kusjuures seadme alustald peab kindlalt toetuma toedeldavale materjalile. Seade sobib ka servade faasimiseks ja valtside loikamiseks.
Kujutatud komponendid
Seadme osade numeratsiooni aluseks on jooniste lehekuljel toodud numbrid.
(1) Laastusugavusekaala
(2) Pöördnupp laustusugavuse seadmiseks (isoleeritud haardepend)
(3) Laastu valjaviskeava (GHO 26-82 D: valikuliselt parental/vasakul)
(4) Sisse-/valjaluliti sisselulitustokis
(5) Sisse-/valjaliuliti
(6) Valjapaiskesuuna muutmishoob (GHO 26-82 D)
(7) Hoovlitald
(8) V-sooned
(9) Käepide (isoleeritudhaardepind)
(10) Löiketerapea
(11) Hoovlitera kinnituselement
(12) Hoovlitera kinnituskruvi
(13) HM/TC-höövlitera
(17) Paralleeltugi
(18) Valtsi lause skaal
(19) Valtsi laiuse seade fikseerimismutter
(20) Paralleel-/nurkpiiriku kinnituskruvi
(21) Nurkpiirik
(22) Nurgaregulaataori fikseerimiskruvi
(23) Valtsi sugavuspiiriku kinnituskruvi
(24) Valtsi sugavuspiirik
(25) Seisutald
A) Tarnekomplekt ei sisalda koiki kasutusjuhendis ovelatel joonistel kujutadu voi kasutusjuhendis nimetatud lisaratkuid. Lisaratkule täeliku loetelu leiate meie lisaratkule kataloogist.
Tehnilised andmed
| Hövel GHO 16-82 GHO 26-82 D | ||
| Tootenumber | 3601 EA4 0.. 3601 EA4 3.. | |
| Nimivöimsus W 630 710 | ||
| Tühikäigu-pöörlemiskiirus min | 18000 | 18000 |
| Laustusögavirus mm 0 - 1,6 0 - 2,6 | ||
| Valtsi suggavirus mm 0 - 9 0 - 9 | ||
| Max hövelduslaius mm 82 82 | ||
| Kaal vastavalt EPTA-Procedure 01:2014-le kg 3,4 3,4 | ||
| Kaitseklass / II / II | 回 | 回 |
Andmed kehtivad nimipingel [U] 230 V. Teistuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul voivad toodud andmed varieeruda.
Andmed mura/vibratsiooni kohta
Muraemissiooni vaartused, māratud vastavalt EN 62841-2-14.
Elektrilise tooriista ekvivalentne maturase on tavaliselt: helirohutase 84 dB(A); helivoimsustase 95 dB(A). Mottemäramatus K = 3 dB.
Kasutage kuulmiskaitsevahendeid!
Vibratsiooni kogutase a, (kolme suuna vektorsumma) ja mootemaaaramatus K, mara ratud vastavalt EN 62841-2-14: a_b = 8m / s^2,K = 1,5m / s^2
Selles juhendis toodud vibratsionitaseme ja mürapäästu vaartused on moedetud standardset moötemeetodit kasutades ja neid saab kasutada elektriliste töristade omavaheliseks vordlemiseks. Need sobivad ka vibratsionitaseme ja mürapäästu esialgseks hindamiseks.
Toodud vibratsionitisemja muraapaaustvaartused on iseloomulikdek elektrilise toorista pohliste rakenduste korral. Kui aga elektrilist tooriasta kasutatakse muudes rakendustes, muude vahetatavate tooriistadega voi ebapiisvalthooldades,vovad vibratsionitisema ja muraapaaustvaartused nendest erinevad olla.See voib kogu tooa jvbratsionitaset ja muraapaausttu tunduvalt suurendada.
Vibratsionitaseme ja murapaastu tappeks hindamiseks tuleb arvesse votta ka aega, mil seade on valja lulitatud voi mil seade on kull sisse lulitatud, kuid tegelikult toole rakendamata. See voib kogu tooa vibratsionitaset ja murapaastu tunduvalt vahendada.
Rakendage kasutaja kaitsmiseks vibratsiooni moju eest taiendavaid kaitsemeetmeid, nagu naiteks: elektrilise tooriista ja vahetatavate tooriistade hooldus, katesoojendus, tookorraldus.
150|Eesti
Paigaldus
Enne mistakehodes teostamist elektrilise tooriista kallal tommake pistik pistikupesast valja.
Tööriista vahetamine
Ettevaust hoovliterade vahetamisel. Arge haarake loiketerasid loikeservadest. Teravad loikeservad voivad teid vigastada.
Kasutage uksnes originaalseid Boschi HM/TC-höovliterasid. Kōvametallist (HM/TC) Höovlitera on 2 liokeservaga ja seda saab umber pörata. Kui molemad liokeservad on nürid, tuleb Höovlitera (13) vahetada. HM/TC-höovlitera ei tohi teritada.
Hövlitera eemaldamine (vt jn A)
Hövltera (13) pöramiseks voi asendamiseks keerake lokiterapead (10), kuni see on hövltallaga (7) paralleelne.
Keerake 2 kinnituskruvi (12) sisekuuskantvotmega (14) u 1 - 2 pöret lahti.
Vajaduse korral tehke kinnituselement (11) kerge lõgiga lahti, kasutades sobivat vahendit, nt puitkiilu.
Lükake hoövlitera (13) puidutüki abi bil küljelt lõiketerapeast (10) välja.
Hövlitera paigaldamine (vt jn B)
Höovlitera juhtsoon tagab tera vahetamisel voi
ümberpöramisel alati ühesuguse korgusseade.
Vajaduse korral puhistage loiketera pesa kinnituselemendis (11) ja höovlitera (13).
Jälgige höövitera paigaldamisel, et see istuks tapselt kinnituselemendi hoidejuhikus (11). Hoövitera tuleb paigaldada ja joondada höövlitalla suhtes keskwestatult (7). Pingutage seejärel 2 kinnituskruvi (12) sisekuuskantvötmega (14).
Suunis: Veenduge enne kasutuselevotmist, et kinnituskruvid (12) on korralikult kinni. Keerake loiketerapead (10) kaega ja veenduge, et hoovlitera ei puutu millegi vastu.
Tolmu/laastude araimemine
Pliisaldusega varvide, teud puidulikide, mineraalide ja metalli tolm voib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine voib pojjustada seadme kasutajal voi laheduses viibivatel inimestel allergilisi reaktsoone ja/voi hingamisteede haigusi.
Teatud tolm, naiteks tamme- ja pogitolom, on vahkitekitava toimega, isaeanis kombinatsoonis puidutootlemisel kasutatavate lisaainetega (kromaadid, pudukaitsevahendid). Asbesti sisaldavat materjali tohivad toodelda uksnes vastava ala asjatundjad.
- Kasutage konkreetse materjali eemaldamiseks sobivat tolumuimejat.
- Tagage toökohas hea ventilatsioon.
- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.
Pidage kinni toeddavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.
Vältridgeolmu kogunemistökohta.Tolm voib kergesti suttida.
Puhastage laustude väljapaiskeava (3) korraparaselt. Ummistunud väljapaiskeava puhastamiseks kasutage sobivat vahendit, naiteks puutukki, suruohku jms.
Arge vige omakasi laustude valjaviskevasse. Poorlevad osad voivad tekita tegastusi.
Optimaalse imemise tagamiseks kasutage alati eraldi seadet voi tomu-/laastukotti.
Tolmueemaldus teise seadmega (vt jn C)
Uhendage imivoolik (15) (lisavarustus) laastude valjviskeavaga (3).
Uhendage imivoolik (15)tolmuimejaga (lisavarustus). Ulevaate erinevate tolmuimejatega uhendamise voimalustest leiate selle juhendi lopust. Tolmuimeja peab toedeldavale materjalile sobima.
Eriti tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaalset tolmuimejat.
Integreeritudtolmueemaldus(vtjnC)
Väiksemate toode korral voite kasutada tolmu-/laastukotti (lisavarustus) (16). Kinnitage tolmukoti otsak tugevalt laastude valjaviskeavasse (3). Tuhendage tolmu-/laastukotti (16) oigeaegset, et tolmukogumisvöme pusiks optimaalne.
Valitav laastu väljviskeava (GHO 26-82 D)
Väljaviskesuna muutmise hoovaga (6) saab seada laasti
väljaviset (3) paremale vōi vasakule. Suruge väljaviskesuna
muutmise hoob (6) alati fikseeritud loppasendisse. Valitud
väljaviskesunda nāidatakse noolesümboliga
väljaviskesuna muutmise hooval (6).
Töotamine
Törežimid
Laastusigavuse seadmine
Pöördnupuga (2) saab laustusugavust sujuvalt seada vahemikus 0-1,6 mm (GHO 16-82) vii 0-2,6 mm (GHO 26-82 D) laustusugavuse skala(1) (skaala jaotis on = 0,1 mm) abil.
Seisutald (vt jn D)
Seisutald (25) voimaldab elektrilise toorista seismajt mist otse tokäigu jare ilma toedeldava detaili voi hovliterade kahjustamise ohuta. Tootamise ajaks pooratakse seisutald (25) ies ja vabastatakse hovlitalla tagumine pool (7).
Suunis: Seisutalda (25) ei tohi eemaldada.
Kasutuselevott
Pörake tâhelepanu vorgupinge! Vooluallika pinge peab ühtima elektrilise töörista andmesildil margitud pingega. Andmesildil toodud 230 V seadmeid voib kasutada ka 220 V vorgupinge korral.
Sisse-/valjalulitamine
Veenduge, et saate lulitit (sisse/vaia) kasitseda, ilma et lasete kaepidemest lahti.
Elektrilise tooriista kasutuselevotuks vajutage kogepealt sisselilituslukustust (4) ja vajutage seejarel sisse-/ valjalulit (5) ning hoidke seda surutult.
Elektrilise tooriista valjalulitamiseks vabastage sisse-/ valjaluliti (5).
Suunis: Ohutuse huvides ei saa sisse-/valjalulilit (5)
lukustada, vaid see peab tootamise ajal olemakogu aeg alla
vajutud.
Töösunised
Enne mistakehedesöde teostamist elektrilise tõriista kallal tommake pistik pistikupesast valja.
Seadke soovitud laustusugavirus ja asetage elektriline tooriist hoovlitala (7) esiosaga toedeldavale detailile.
Viige seade toedeldava esemega kokku alles siis, kui seade on sisse lilitatud. Vastasel korral tekib tagasilogi oht, kui tarvik toorikus kinni kiildub.
Lulitage elektriline toorist sisse ja juhtige seda uhtlase ettenihkega ule toedeldava pinna.
Körge pinnakvaliteedi saavutamiseks totage vaid moöduka ettenihkega ja suruge hoövlitalda kesk mestatult.
Kovade materjalide, naiteks kova puidu totlemiseks, samuti maksimaalse hoovelduslaiuse arakusatamiseks seedke ainult väikseid laastusugavusi ja vahendage vajaduse korral ettenihet.
Liigne ettenihe halvendab pinnakvaliteeti ja voib pohjustada laastu valjaviskeava kiire ummistumise.
Ainult laitmatu kvaliteediga hoovliterad tagavad hea loikejoudluse ja saaastavad elektrilist toorista.
Integreeritud seisutald (25) voimaldab ka hooveldamistoimingu jatkamist selle katkestamise jare toeddava detaili suvalises kohas:
- Asetage allapooratud seisutallaga elektriline tooriist toeddavale detailile kohta, kus tahate tootlemist jatkata.
-Lulitage elektriline toorist sisse.
Kandke tugisurvey eesmisele hoovlitallale ja lukake elektrilist tooriista aeglaselt edasi (). Seisutald pooratakse sealjuures üles (), nii et hoovlitalla tagumine osa toetub jaille toedeldavale detailile. - Juhtige elektriline tooriist ühtase ettenihkega üle toodeldava pinna (6).
Servade faasimine (vt jn E)
Eesmises hoovlitallas olevad V-sooned (8) voimaldavad toedeldava detaili servi kiiresti ja lihtsalt faasida. Toetage selleks hoovel V-soonega toedeldava detaili servale ja juhtige seda piki serva.
Kasutatud soon Moode a (mm)
puudub 0-4
keskmine 4-9
Höveldamine paralleel-/nurkpiirikuga (vt jooniseid F-H)
Paigaldage elektrilisele tooriistale paralleelpiirik (17) voi nurkpiirik (21) kinnituskruviga (20) (valikuliselt ette voi taha). Paigaldage elektrilisele tooriistale valtsi sugavuspiirik (24) kinnituskruviga (23) (valikuliselt ette voi taha).
Keerake lahti fikseerismmitter (19) ja seadke soovitud valtsi laius skaalaga (18). Keerake fikseerismmitter (19) jalle kinni.
Seadke valtsi sugavuse piirikuga (24) soovitud valtsisugavirus.
Höveldage mitu korda, kuni valtsi soovitud sugavirus on saavutatud. Avaldage hoovlile kulgsvurret.
Hooldus ja korrashoid
Hooldus ja puhastus
Enne mistehodes teostamist elektrilise toorista kallal tommake pistik pistikupesast valja.
Seadme laitmatu ja ohutu to tagamiseks hoidke seade ja salle ventilatsiooniavad puhtad.
Hoidke seisutald (25) vabalt liikuvana ja puhistage seda korraparaselt.
Süsiharjade toressursi ammendumisel lulitub elektriline tooriist automaatsetl valja. Hoolduseks tuleb elektriline tooriist saata klienditeeenindusse, Aadresse vaadake loigust "Klienditeenindus ja rakendusnoustamine".
Töohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral
valja vahetada Boschi elektriliste töriistade volitatud
parandustökojas.
Klienditeenindus ja kasutusalane noustamine
Müügiesindajad annavad vastused toodete paranduse ja hoolduse ning varuosadega seotud kusimustele. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch
pt.com
Boschi noustajad on meeledi abiks, kui teil on kusimusi toodete ja lisatarvikute kohta.
Paringute esitamisel ja varuosade tellimisel naidake kindlasti ara seadme andmesildil olev 10-kohaline tootenumber.
Eesti Vabariik
152 | Latviešu
Mercantile Group AS
Boschi elektriliste kasitooiistade remont ja houldus
Parnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6549568
Faks: 679 1129
Kasutskolmatuks mutunud seadmete kaitlus
Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasaaastlikult ringlusse votta.
Arge visake kasutusressursi ammendanud elektrilisi tooristi olmejaatmete hulka!
Uksnes EL liikmesriikidele:
Vastavalt Euroopa Parlamendi ja noukogu direktiivile 2012/19/EL elektri- ja elektronikaseadmete jaatmete kohta ning direktiivi ülevötvatele riiklikele öigusaktidele tulek kasutskölmatuks muutunud elektrilised tooriistad eraldi kokku koguda ja keskkonnasästlikult korduskasutada vöiringlusse votta.
Latviešu
Drošibas noteikumi
Vispareji drošibas noteikumi elektroinstrumentiem
BRIDINAJUMS
Izlasiet visus drošibas noteikumus
un instrukcjas, aplukojet
ilustracijas un iepazistieties ar
specifikacijam, kas tiek piegadatas kopar so elektroinstrumentu. Seit sniego droibas noteikumu un instrukcijneieverosana var izraisit azdegans un but par celoni elektriskajam tricienam vai nopietnam savainojumam.
Pec izlasianas uzglabajiet sos noteikumus turpmakai izmantoisanai.
Drosibas noteikumos lietotais apzimejums "eletroinstruments" attiecas gan uz Jusu tikla elektroinstrumentiem (ar elektrokabeli), gan ari uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drośba darba vieta
Uzturiet savu darba vietu tiru un labi apgaismotu. Nekartigas un tumsas vietas var viegli notikt nelaimes gadijums.
Nedarbiniet elektroinstrumentus spradzienbistama atmosfera, piemeram, viegluzlismojosukidrumu tuvuma un vietas ar paaugstinatu gazu vai putekju saturu gaisa. Darba laika elektroinstruments nedaudz
dzirkstejo, un tas var izsaukt viegli degosu puteklu vaitaiku azdegsanos.
Darbinot elektroinstrumentu, nelaujiet berniem un nepiederosam personam tuvoties darba vietai. Citu personu klatabutne var noverst uzmanibu, ka rezultata jus varat zaudet kontroli pär elektroinstrumentu.
Elektrodrosiba
Elektroinstrumenta kontaktdaksai jabut piemerotai elektrotikla kontaktligzdai. Kontaktdakss konstrukciju nedrikst nekada veidamainit. Nelietojiet kontaktdakss adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemejuma kedi. Neizmainitas konstrukcjas kontaktdaksa, kas piemero takiKTAKTligzdai, lauj samazinat elektriska triecena sanemsanas risku.
Nepielaujiet kermena dalu saskarsanos ar sazemetiem prieksmetiem, piemeram, ar caurulem, radiatoriem, pltim vai ledusskapjiem. Pieskaroties sazemetam virsmam, pieaug risks sanemt elektrisko trieciju.
Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam ieklustot elektroinstrumenta, pieaug risks sanemt elektrisko trieciju.
Nenoslogojiet kabeli. Neizmantojiet kabeli, laie elektroinstrumentu nestu, vilku vai atvienotu no elektrotikla kontaktligdzas. Sargajiet kabeli no karstuma, ellas, asam malam un kustosam dalam Bojats vai samezglojies elektrokabelis var but par celoni elektriska trieciena sanemsanai.
Darbinot elektroinstrumentu arpus telpam, izmantojiet ta pievienosanai vienigi arpustelpu lietosanai derigus pagarinatajkabelus. Lietojot elektrokabeli, kas piemerocts darbam arpus telpam, samazinas elektriska trieciana sanemanas risks.
Ja elektroinstrumentu tomer nepiecsams darbinat vietas ar paaugstinatu mitrumu, pievienojiet to elektrbarosanas kedem, kas aizsargatas ar nopludes strvas aizsargreleju (RCD). Lietojot nopludes strvas aizsargreleju, samazinas risks sanemt elektrisko trieciju.
Personiská drošíba
Stradajot ar elektroinstrumentu, saglabajiet paskontroli un rikojieties saskaanar veselo sapratu. Partrauciet darbu, ja jutaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaida. Stradajot ar elektroinstrumentu, pat viens neuzmanibas mirklis var but par celoni nipietnam savainojumam.
Lietojiet individuo darba aizsargaprikojumu. Darba laikai vienmer nesajiet aizsargbrilles. Individuallarba aizsargaprikojuma (puteklu maskas, neslidošu apavu un aizsargkiveres vai ausu aizsargu) lietosana noteiktos apstaklos laus samazinat savainosanas risku.
Nepielaujiet elektroinstrumenta patvaligu ieslegsanos. Pirms elektroninstrumenta pievienosanas elektrotiklam, akumulatora ivietosanas vai iznemasanas, ka ari pirms elektroninstrumenta parnesanas parliecinieties, ka tas ir izslegts. Parnesot
elektroinstrumentu, ja pirksts atrodas uz iesledzega, ka ari pievienojot to elektrobarosanas avotam laikka, kad elektroinstruments ir ieslegts, var viegli notikt nelaimes gadijums.
Pirms elektroinstrumenta ieslegsanas izpemiet no ta regulejosos rikus vai atslegas. Regulejoas riks vai atslega, kas ieslegsanas bridi atrodas elektroninstrumenta kustigajas davon, var radit savainojumu.
Nesniedzieties parak talu. Jebkura situacija saglabajiet lidzsvaru un stingru staju. Tas atvieglos elektroninstrumenta vadisanu neparedzetasituacjas.
Nesajiet darbam piemerotu apgerbu. Darba laikane nenesajiet brivi plandoas drebes un rotaslietas. Netuviniet garus matus un drebes kustosam dalam. Valigas drebes, rotaslietas un gari mati variekerties kustosajas dalas.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzuksanas vai savaksanas, nodrosiniet, lai tă butu pieviento un tiktu pareizi lietota. Pielietojot puteklu savaksanu, samazinas to kaitiga ietekme uz veselibu.
Nepalaujieties uz iemanam, kas iegutas, biezi lietojot instrumentus, neiesligstiet pasapmierinatiba un neignorejet instrumenta droas losanas principus. Neuzmanigas ricibas del dazas sekundes dalas var gut nopietnu savainojumu.
