РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GHO 2682 D Professional BOSCH

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

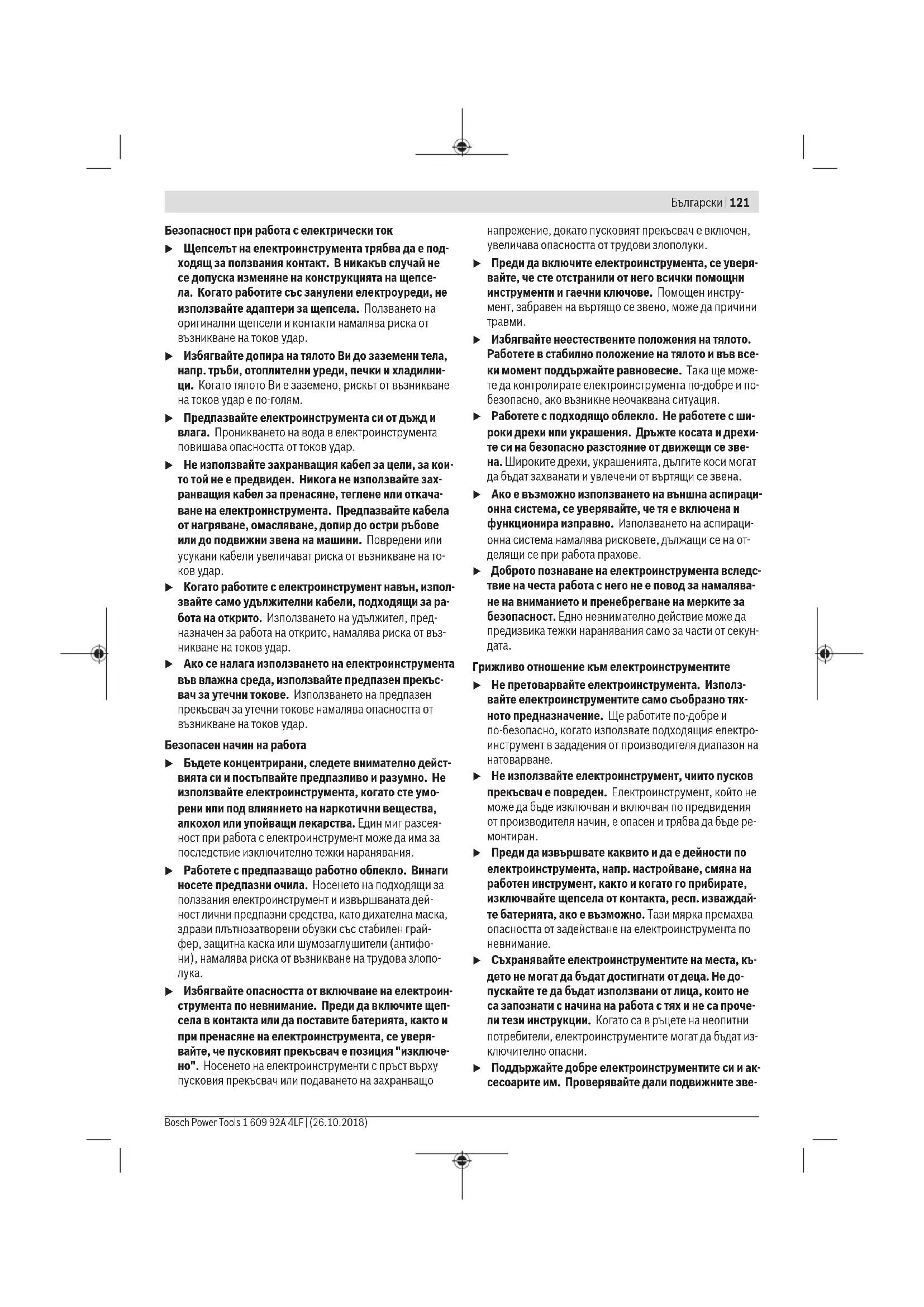

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента.Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- Български | 121 Bosch Power Tools 1 609 92A 4LF | (26.10.2018)122 | Български 1 609 92A 4LF | (26.10.2018) Bosch Power Tools на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Указания за безопасна работа с електрически

u Изчакайте резеца да спре, преди да оставяте инст- румента на земята. Оголеният въртящ се резец мое да задвижи повърхността и да доведе до възможна за- губа на контрол и сериозно нараняване. u Дръжте електроинструмента за изолираните повър- хности за хващане, защото резецът може да влезне в контакт със собствения си кабел. При контакт с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинстру- мента и това да предизвика токов удар. u Използвайте скоби или други подходящи средства за захващане и укрепване на обработвания детайл. Държането на обработвания детайл на ръка или при- тискането му до тялото може да предизвика загуба на

u Допирайте електроинструмента до обработвания детайл, след като предварително сте го включили. В противен случай съществува опасност от възникване на откат, ако режещият лист се заклини в обработва- ния детайл. u Не бъркайте с ръце в отвора за стружки. Можете да се нараните върху въртящите се части. u Никога не хобеловайте през метални предмети, пи- рони или винтове. Ножовете и валът могат да бъдат повредени и да предизвикат вибрации. u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар. u По време на работа дръжте електрическото ренде винаги така, че основата му да е легнала върху по- върхността на детайла. В противен случай електри- ческото ренде може да се заклини и да предизвика

u Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурната позиция. С две ръце електроинструментът се води по-сигурно. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за пос- ледствие токов удар, пожар и/или тежки

Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за хобеловане на детайли от дървесни материали върху стабилна основа, напр. греди и дъски. Той също така е подходящ за скося- ване на ръбове и за изработване на фалцови стъпала. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Скала за дълбочината на врязване (2) Въртяща се ръкохватка за регулиране на дълбочи- ната на врязване (Изолирана повърхност за захва-

(3) Изхвърляне на стружки (GHO26-82D: по избор вдясно/вляво) (4) Блокировка на пусковия прекъсвач (5) Пусков прекъсвач (6) Лост за превключване за посоката на изхвърляне- то на стружки (GHO26-82D) (7) Основа на електрическото ренде (8) V-образен канал (9) Ръкохватка (изолирани повърхности) (10) Глава за ножа(11) Застопоряващ елемент за ножа (12) Фиксиращ винт за ножа (13) Твърдосплавен нож (14) Шестостенен ключ (15) Изсмукващ маркуч (Ø 35 mm)

(17) Опора за успоредно водене (18) Скала за широчина на фалцовото стъпало (19) Застопоряваща гайка за регулиране на широчина- та на фалцовото стъпало (20) Фиксиращ винт за паралелно/ъглово ограничение (21) Ъглово ограничение

(22) Застопоряваща гайка за ъгловата опора (23) Застопоряващ винт за дълбочинния ограничител за фалцови стъпала (24) Ограничител на дълбочина на фалца

(25) Стопираща подложка

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Електрическо ренде GHO 16-82 GHO 26-82 D Каталожен номер 3 601 EA4 0.. 3 601 EA4 3.. Номинална консумирана мощност W 630 710 Скорост на въртене на празен ход min

Дълбочина на врязване mm 0 – 1,6 0 – 2,6 Дълбочина на фалцово стъпало mm 0 – 9 0 – 9 макс. широчина на хобеловане mm 82 82 Маса съгласно EPTA-Procedure 01:2014 kg 3,4 3,4 Клас на защита / II / II Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират. Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласно EN62841-2-14. Равнището А на генерирания шум обикновено е: равни- ще на звуковото налягане 84dB(A); мощност на звука 95dB(A). Неопределеност K=3dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN62841-2-14:

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. Смяна на работния инструмент u Внимавайте при смяна на режещите ножове. Не до- пирайте режещите ръбове на ножовете. Можете да се нараните от острите режещи ръбове. Използвайте само оригинални твърдосплавни ножове, производство на Бош. Твърдосплавният режещ нож (HM/TC) има два режещи ръба и може да бъде обръщан. Когато се износят и двата Български | 123 Bosch Power Tools 1 609 92A 4LF | (26.10.2018)124 | Български 1 609 92A 4LF | (26.10.2018) Bosch Power Tools режещи ръба, ножът (13) трябва да бъде сменен. Не се допуска HM/TC-ножове да бъдат презаточвани. Демонтаж на ножа (вж. фиг. A) За обръщане или замяна на ножа (13) завъртете главата за ножовете (10), докато се ориентира успоредно на ос- новата (7). ➊ Развийте прибл. на 1 – 2 оборота двата застопорява- щи винта (12) с шестостенния ключ (14). ➋ Ако е необходимо, освободете застопоряващия еле- мент (11) с лек удар с подходящ инструмент, напр. дървено трупче.

С дървено трупче извадете ножа (13) от главата (10), като го избутате странично. Монтиране на нож (вж. фиг. B) Благодарение на водещия канал на ножа при смяна, респ. при обръщане ножът попада винаги в правилна по- зиция по височина, успоредно на основата. При необходимост почистете гнездото на ножа в застопо- ряващия елемент (11) и ножа (13). При поставяне на ножа внимавайте той да влезне идеал- но в направляващия канал на застопоряващия елемент (11). Ножът трябва да е подравнен централно спрямо основата на електрическото ренде (7). След това затег- нете двата застопоряващи винта (12) с шестостенния ключ (14). Указание: Преди включване се уверете, че винтовете (12) са затегнати добре. Завъртете главата на ножа (10) на ръка и се уверете, че ножът не опира никъде. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – По възможност използвайте подходяща за обработва- ния материал система за прахоулавяне. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Редовно почиствайте отвора за изхвърляне на стърготи- ните (3). За отпушването на запушен отвор за изхвърля- не на стърготините използвайте подходящи средства, напр. дървено трупче, сгъстен въздух и т.н. u Не бъркайте с ръце в отвора за стружки. Можете да се нараните върху въртящите се части. За да постигнете оптимално прахоулавяне винаги използ- вайте външна прахоуловителна система или прахоулови- телна торба. Външна система за прахоулавяне (вж. фиг. C) Поставете шланг на прахосмукачка (15) (не е включен в окомплектовката) на отвора за изхвърляне на стружки (3). Свържете шланга (15) към прахосмукачка (не е включе- на в окомплектовката). Преглед на начина на включване към различни прахосмукачки ще намерите в края на това ръководство за експлоатация. Използваната прахосму- качка трябва да е пригодна за работа с обработвания ма-

Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализира- на прахосмукачка. Собствена система за прахоулавяне (вижте фиг. C) При краткотрайни дейности можете да поставите и прахо- уловителна торба (16) (не е включена в окомплектовка- та). Вкарайте адаптера за прахоулавяне в отвора за изх- върляне на стружки (3). За да се запазва степента на пра- хоулавяне оптимална, своевременно изпразвайте прахо- уловителната торба (16). Избираемо изхвърляне на стружки (GHO 26-82 D) С помощта на лоста (6) стърготините могат да бъдат изх- върляни през левия или десния отвор (3). Натискайте лоста (6) винаги до упор; в крайната позиция се усеща прещракване. Избраната посока за изхвърляне на стърго- тините е означена на лоста със стрелка (6). Работа с електроинструмента Работни режими Настройка на дълбочината на обтягане С въртящото се копче (2) може безстепенно да се регули- ра дълбочината на затягане от0–1,6 mm (GHO 16-82) или 0 – 2,6 mm (GHO 26-82 D) на база на скалата за дъл- бочина на затягане (1) (разделение на скалата=0,1 mm). Стопираща подложка (вж. фиг. D) Предпазният капак (25) позволява поставянето на елект- роинструмента непосредствено след приключване на ра- бота без опасност от повреждане на повърхността или на режещия нож. По време на работа предпазният капак (25) се повдига и освобождава задната част на основата (7) на електрическото ренде. Указание: Не се допуска демонтирането на предпазния капак (25).Пускане в експлоатация u Съобразявайте се с напрежението в захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на та- белката на електроинструмента. Уреди, обозначе- ни с 230V, могат да бъдат захранвани и с напреже- ние 220V. Включване и изключване u Уверете се, че можете да задействате пусковия прекъсвач без пускане на дръжката. За включване на електроинструмента първо натиснете бутона за деблокиране на пусковия прекъсвач (4) и след това натиснете и задръжте пусковия прекъсвач (5). За да изключите електроинструмента, отпуснете пуско- вия прекъсвач (5). Указание: Поради съображения за сигурност пусков пре- късвач (5) не може да бъде застопорен във включено по- ложение и по време на работа трябва да бъде държан на-

Указания за работа u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. Хобеловане (вж. фиг. D) Настройте желаната дълбочина на врязване и поставете предната част на основата (7) на електрическото ренде на детайла. u Допирайте електроинструмента до обработвания детайл, след като предварително сте го включили. В противен случай съществува опасност от възникване на откат, ако режещият лист се заклини в обработва- ния детайл. Включете електроинструмента и го водете с равномерно подаване по обработваната повърхност. За получаването на гладки повърхности работете с малка скорост на подаване и прилагайте силата на притискане в средата на основата. При обработване на твърди материали, напр. твърда дър- весина, както и при износване на максималната широчи- на на ножа настройвайте малка дълбочина на врязване и при необходимост намалете подаването. Твърде голямата скорост на подаване влошава качество- то на повърхността и може да предизвика запушване на отвора за изхвърляне на стърготините. Само остри ножове осигуряват добра производителност и предпазват електроинструмента от преждевременно

Вграденият предпазен капак (25) позволява също про- дължаване на процеса на хобеловане след прекъсване на произволно място на обработваната повърхност: – Поставете електроинструмента върху обработваната повърхност със спуснат надолу капак. – Включете електроинструмента. – Изместете силата на притискане върху предната част на основата и бавно преместете електроинструмента напред (➊). С това предпазният капак се завърта наго- ре (➋), така че задната част на основата отново ляга върху обработваната повърхност. – Водете електроинструмента с равномерно подаване по обработваната повърхност (➌). Скосяване на ръбове (вж. фиг. E) V-образният канал (8) в предната част на основата позво- лява бързото и лесно изработване на фаски на ръбовете на детайли. За целта поставете канала на електрическото ренде на ръба на детайла и го водете по него. Използван канал Размер a (mm) няма 0 – 4 средно 4 – 9 Хобеловане с опора за успоредно водене/ъглова опора (вж. фиг. F–H) Монтирайте към електроинструмента опората за успо- редно водене (17), респ. ъгловата опора (21) с винта (20) (по избор отпред или отзад). В зависимост от работ- ните условия монтирайте към електроинструмента дълбо- чинния ограничител за фалцови стъпала (24) с винта (23) (по избор отпред или отзад). Освободете застопоряващата гайка (19) и настройте же- ланата широчина на фалцово стъпало на скалата (18). След това отново затегнете застопоряващата гайка (19). С помощта на дълбочинния ограничител (24) настройте желаната дълбочина на фалцовото стъпало. Хобеловайте многократно, докато достигнете желаната дълбочина на фалцовото стъпало. Водете електрическото ренде с лек страничен натиск. Скосяване с ъглова опора При изработване на стъпа- ла под наклон установете желания ъгъл с помощта на регулиращата гайка (22). Поддържане и сервиз Поддържане и почистване u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Поддържайте предпазния капак (25) така, че да може да се движи свободно и го почиствайте редовно. Български | 125 Bosch Power Tools 1 609 92A 4LF | (26.10.2018)126 | Македонски 1 609 92A 4LF | (26.10.2018) Bosch Power Tools При износени четки на електродвигателя електроинстру- ментът се изключва автоматично. Електроинструментът трябва за поддръжка да се изпрати на сервизната служба, за адресите вж. раздел "Сервизна служба и консултация за приложения". Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Бош, за да се запази нивото на безопасност на електроинструмента. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch- pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

С оглед опазване на околната среда електроинструмен- тът, допълнителните приспособления и опаковката тряб- ва да бъдат подложени на подходяща преработка за пов- торното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС и хармони- зирането на националното законодателство с нея елект- ронни и електрически уреди, които не могат да се използ- ват, трябва да бъдат събирани отделно и да бъдат преда- вани за оползотворяване на съдържащите се в тях суро-

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Електрическо
