GEBRUIKSAANWIJZING GX 560 HUSQVARNA

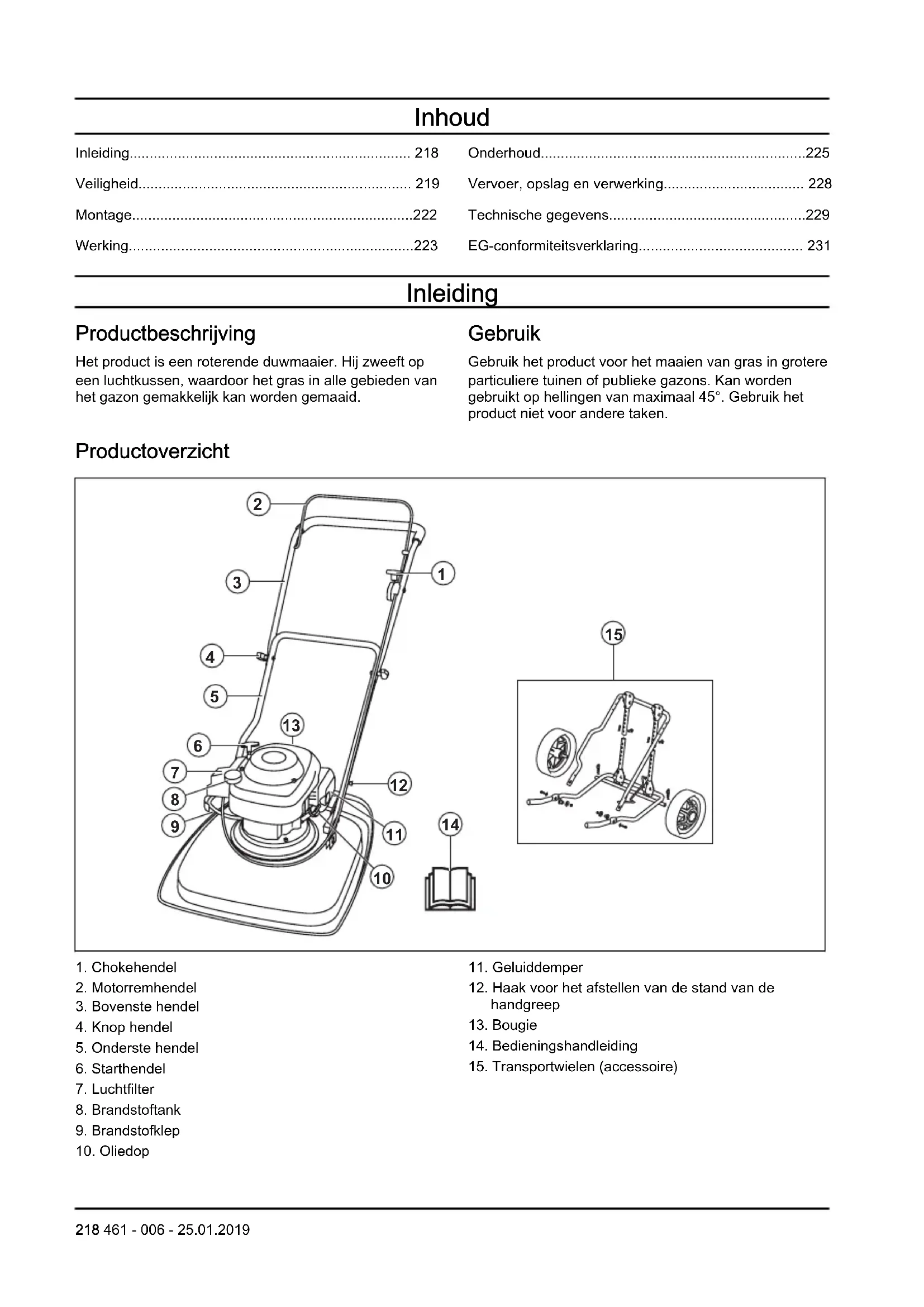

• 217Inhoud Inleiding p. 218
• Veiligheid p. 219
• Montage p. 222
• Werking p. 223
• Onderhoud p. 225
• Vervoer, opslag en verwerking p. 228
• Technische gegevens p. 229
• EG-conformiteitsverklaring Inleiding Productbeschrijving Het product is een roterende duwmaaier. Hij zweeft op een luchtkussen, waardoor het gras in alle gebieden van het gazon gemakkelijk kan worden gemaaid. Gebruik Gebruik het product voor het maaien van gras in grotere particuliere tuinen of publieke gazons. Kan worden gebruikt op hellingen van maximaal 45°. Gebruik het product niet voor andere taken. Productoverzicht p. 231

12. Haak voor het afstellen van de stand van de

218 461 - 006 - 25.01.2019Symbolen op het product WAARSCHUWING: Onzorgvuldig of onjuist gebruik kan leiden tot letsel of overlijden van de gebruiker of omstanders. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt. Waarschuwing: roterend mes. Houd de handen en voeten uit de buurt. Waarschuwing: draaiende delen. Houd de handen en voeten uit de buurt. Kijk uit voor weggeslingerde en afgeketste voorwerpen. Houd personen en dieren op veilige afstand van het werkgebied. Zet de motor uit en verwijder de ontstekingskabel voordat u reparaties of onderhoud uitvoert. Dit product voldoet aan de geldende EG- richtlijnen. Geluidsemissie naar de omgeving volgens de richtlijn van de Europese Gemeenschap. De emissie van het product is vermeld in het hoofdstuk "Technische gegevens" en op het label. Brandstofklep open. Brandstofklep gesloten. Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst ge- vaarlijk gas. Laat het product nooit binnenshuis of in geslo- ten ruimten draaien. Risico op brand. Zet altijd de motor uit vóór het tanken. Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciële markten. EU V WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden. Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

461 - 006 - 25.01.2019 219OPGELET: Wordt gebruikt indien er een

risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd wordt gebruikt, of als u niet voorzichtig bent. Letsel of overlijden kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.

• Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

• Wees altijd voorzichtig en gebruik uw gezond verstand. Als u niet zeker weet hoe u het product moet bedienen in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.

• Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.

• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kunt lezen.

• Laat niemand het product gebruiken tenzij u zeker weet dat deze de inhoud van de gebruikershandleiding hebben gelezen en begrepen.

• Laat het product niet door een kind bedienen.

• Laat het product niet bedienen door een persoon die de instructies niet heeft gelezen.

• Houd personen met een lichamelijke of geestelijke beperking die het product gebruiken, altijd in de gaten. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.

• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw visie, alertheid, coördinatie en oordeel.

• Gebruik het product niet als het defect is.

• Wijzig dit product niet of gebruik het niet als het door anderen kan zijn gewijzigd. Veiligheid van het werkgebied WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder takken, twijgen, stenen en andere losse voorwerpen uit het werkgebied voordat u het product gaat gebruiken.

• Objecten die tegen de snijuitrusting aankomen, kunnen worden uitgeworpen en schade veroorzaken aan personen en objecten. Houd omstanders en dieren op veilige afstand van het product.

• Gebruik het product niet bij mist, regen, harde wind, koud weer, risico op blikseminslag of andere slechte weersomstandigheden. Het gebruik van het product bij slecht weer of op natte plekken kan uw alertheid negatief beïnvloeden. Slecht weer kan voor gevaarlijke werkomstandigheden zorgen.

• Kijk uit voor personen, objecten en situaties die een veilig gebruik van het product kunnen verhinderen.

• Kijk uit voor wortels, stenen, twijgen, kuilen, greppels en andere obstakels. Lang gras kan goed zicht verhinderen.

• Gras maaien op hellingen kan gevaarlijk zijn. Gebruik het product niet op een helling van meer dan 45°. Maai geen gras op natte hellingen.

• Wanneer u gras maait op een helling, moet u altijd uw voeten vlak op de grond houden en het product onder u op de helling houden.

• Gebruik het product dwars over het oppervlak van hellingen. Ga niet van boven naar beneden.

• Wees voorzichtig wanneer u in de buurt komt van onoverzichtelijke bochten en voorwerpen die uw zicht kunnen belemmeren. Werkveiligheid WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is niet toegestaan om het product voor andere doeleinden te gebruiken.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsmiddelen op pagina 221

• Start de motor niet in een gesloten ruimte of in de buurt van brandbaar materiaal. De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken.

• Gebruik dit product alleen als het mes en alle afdekkingen correct zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel veroorzaken.

• Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigen en de motoras verbuigen. Een

461 - 006 - 25.01.2019gebogen as veroorzaakt zware trillingen en een zeer

groot risico dat het mes losraakt.

• Stop het product onmiddellijk als het mes een voorwerp wordt geraakt of als zich trillingen voordoen. Ontkoppel de ontstekingskabel van de bougie. Controleer het product op schade. Repareer schade of laat een erkende servicewerkplaats de reparatie uitvoeren.

• Bevestig de motorremhendel niet permanent aan de handgreep wanneer de motor draait.

• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes niet in aanraking komt met de grond of andere voorwerpen.

• Blijf altijd achter het product wanneer u het gebruikt.

• Houd 2 handen aan de handgreep wanneer u het product gebruikt. Houd uw handen en voeten uit de buurt van de roterende messen.

• Wees voorzichtig wanneer u het product naar achteren trekt.

• Til het product niet op wanneer de motor is ingeschakeld. Als het product toch moet worden opgetild, zet dan eerst de motor uit en koppel de bougiekabel los van de bougie.

• Loop niet achteruit wanneer u het product bedient.

• Stop de motor als u in gebieden zonder gras komt, bijvoorbeeld op paden van grind, stenen en asfalt.

• Loop niet hard met het product wanneer de motor is ingeschakeld. Loop altijd rustig wanneer u het product bedient.

• Houd altijd toezicht op het product wanneer de motor draait. Stop de motor en wacht tot de snijuitrusting stopt met draaien. Veiligheidsinstructies voor bediening Persoonlijke beschermingsmiddelen WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschermingsmiddelen kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik zware antisliplaarzen of -schoenen. Draag geen open schoenen en loop niet op blote voeten.

• Draag een lange broek van stevige stof.

• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.

• Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats. De kap van het maaidek controleren De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

• Controleer de kap van het maaidek om te zien of er geen schade is, zoals barsten. Remhendel motor De motorrem schakelt de motor uit. Als de remhendel van de motor wordt losgelaten, stopt de motor. Voor een inspectie van de motorrem start u de motor en laat de motorremhendel los. Als de motor niet binnen 3 seconden stopt, laat u een erkende Husqvarna servicewerkplaats de motorrem afstellen. Geluiddemper De uitlaatdemper is bedoeld om het geluidsniveau zo laag mogelijk te houden en om de uitlaatgassen weg te voeren van de gebruiker. Gebruik het product niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe. Inspecteer de uitlaatdemper regelmatig om te verifiëren of die goed vastzit en niet beschadigd is. OPGELET: De uitlaatdemper wordt erg heet tijdens en na gebruik en wanneer de motor draait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen. Brandstofveiligheid WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en laat het product drogen.

461 - 006 - 25.01.2019

221• Als u brandstof op uw kleding morst, trek dan directandere kleding aan.• Zorg dat er geen brandstof op uw lichaam terechtkomt, dit kan letsel veroorzaken. Als er brandstof opuw lichaam terecht komt, verwijder deze dan metwater en zeep.• Start het product niet als er sprake is van eenmotorlekkage. Controleer de motor regelmatig oplekkage.• Wees voorzichtig met brandstof. Brandstof is lichtontvlambaar en de dampen zijn explosief. Ze kunnenletsel veroorzaken of leiden tot de dood.• Adem geen brandstofdampen in, dit kan letselveroorzaken. Zorg voor voldoende ventilatie.• Rook niet in de buurt van de brandstof of de motor.• Plaats geen warme voorwerpen in de buurt van debrandstof of de motor.• Vul geen brandstof bij terwijl de motor isingeschakeld.• Zorg ervoor dat de motor koud is wanneer ubrandstof bijvult.• Draai de tankdop langzaam open en laat de drukvoorzichtig ontsnappen voordat u brandstof bijvult.• Vul geen brandstof voor de motor bij in eenafgesloten ruimte. Onvoldoende ventilatie kan leidentot ernstig letsel of de dood door verstikking of hetinademen van koolmonoxide.• Draai de tankdop volledig aan. Als de tankdop nietvolledig is aangedraaid, bestaat een risico op brand.• Verplaats het product minstens 3 m (10 ft) van deplaats waar u de brandstoftank hebt gevuld, voordatu het product start.• Doe niet te veel brandstof in de brandstoftank. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgendewaarschuwingen voordat u het product gaatgebruiken.• Uitlaatgassen van de motor bevatten koolmonoxide,een geurloos, giftig en uiterst gevaarlijk gas. Start demotor nooit binnenshuis of in gesloten ruimten.• Voordat u het onderhoud van het product uitvoert,zet u de motor uit en verwijdert u deontstekingskabel van de bougie.• Draag beschermende handschoenen wanneer uonderhoud aan de snijuitrusting uitvoert. Het mes iszeer scherp en kan gemakkelijk snijwondenveroorzaken.• Accessoires en wijzigingen aan het product die nietzijn goedgekeurd door de fabrikant, kunnen leidentot ernstig letsel of overlijden. Breng geenwijzigingen aan het product aan. Gebruik alleenaccessoires die zijn goedgekeurd door de fabrikant.• Als het onderhoud niet correct en regelmatig wordtuitgevoerd, neemt de kans op letsel of schade aanhet product toe.• Voer alleen onderhoud uit zoals beschreven in dezegebruikershandleiding. Alle overigeonderhoudswerkzaamheden moeten wordenuitgevoerd door een erkende Husqvarnaservicewerkplaats.• Laat een erkende Husqvarna servicewerkplaatsregelmatig onderhoud aan het product uitvoeren.• Vervang beschadigde, versleten of defecteonderdelen. Montage Onderste handgreep monteren

1. Steek de haak die aan de handgreep (A) isbevestigd door de middelste sleuf (B), in de richtingvan de pijl (C).

2. Draai de handgreep 90° met de wijzers van de klokmee om de uiteinden van de onderste handgreeptussen de steunen (D) op het maaidek te krijgen.3. Duw de borgpennen (A) door de steunen en deuiteinden van de onderste handgreep. Borg ze metde splitpennen (B).

Bovenste handgreep monteren

1. Zet de onderste handgreep in de parkeerstand, zie

Positie van de handgreep instellen op pagina 224

2. Zorg ervoor dat de choke zich aan de linkerkant vanhet product bevindt, vanaf de achterkant gezien.222 461 - 006 - 25.01.20193. Lijn de gaten in de bovenste handgreep uit met deopeningen in de onderste hendel en breng deschroeven, ringen en knoppen aan.4. Gebruik de kabelbinders om de kabels aan hethandvat te bevestigen.OPGELET: Zorg ervoor dat de spanningin de kabels niet te hoog is. Transportwielen monteren (accessoire)

1. Steek de haak die aan de handgreep (A) isbevestigd door de middelste sleuf (B), in de richtingvan de pijl (C).

2. Draai de handgreep 90° met de wijzers van de klokmee om de uiteinden van de onderste handgreeptussen de steunen (D) op het maaidek te krijgen.3. Duw de bus (A) door de steunen en de uiteinden vande onderste handgreep.

4. Bevestig het wielframe (A) aan het maaidek met deschroeven (B), ringen (C, D) en borgmoeren (E).

5. Duw de onderste verlengbuizen in de bovensteverlengbuizen.6. Duw de borgpennen (A) door de verlengbuizen enborg ze met de splitpennen (B).

Werking Inleiding WAARSCHUWING: Voordat u het productgaat gebruiken, dient u het hoofdstuk overveiligheid te lezen en hebben begrepen. Voordat u het product gaat bedienen 1. Lees de gebruikershandleiding zorgvuldig door enzorg dat u de instructies hebt begrepen.2. Controleer de snijuitrusting om te zien of dezecorrect is gemonteerd en afgesteld. Zie Snijuitrustingcontroleren op pagina 226

3. Vul de brandstoftank. Zie Brandstof bijvullen oppagina 224

4. Vul de olietank en controleer het oliepeil. Zie Motorolie bijvullen en verversen op pagina 227

461 - 006 - 25.01.2019 223Brandstof bijvullen

Gebruik emissiearme of alkylaatbenzine, indien beschikbaar. Als er geen emissiearme of alkylaatbenzine beschikbaar is, gebruik dan een loodvrije benzine van goede kwaliteit, of loodhoudende benzine. Gebruik een benzine met een octaangetal van minimaal 90 RON buiten Noord-Amerika (87 AKI in Noord-Amerika) of hoger en met maximaal 10% ethanol (E10). OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON buiten Noord-Amerika (87 AKI in Noord-Amerika). Dit kan schade aan het product veroorzaken.

1. Draai de brandstoftankdop langzaam los om de druk

te laten ontsnappen.

2. Vul langzaam met een benzinejerrycan. Als u

brandstof morst, verwijder deze dan met een doek en laat de resterende brandstof opdrogen.

3. Maak het gebied rondom de brandstoftankdop goed

4. Draai de tankdop volledig aan. Als de tankdop niet

volledig is aangedraaid, bestaat een risico op brand.

5. Verplaats het product minstens 3 m (10 ft) van de

plaats waar u de brandstoftank hebt gevuld, voordat u het product start. Positie van de handgreep instellen

2. Duw de haak naar voren om de handgreep in de

parkeerstand (B) te zetten.

3. Trek de haak naar achteren om de handgreep in de

2. Zet de handgreep in de parkeerstand, zie

Positie van de handgreep instellen op pagina 224

6. Zet uw rechtervoet op het maaidek.

7. Houd de bovenkant van de handgreep met uw

linkerhand vast en kantel het product.

8. Houd het startkoord in uw rechterhand.

9. Trek het startkoord langzaam naar buiten totdat u

enige weerstand voelt.

10. Krachtig trekken om de motor te starten.

11. Wanneer de motor op volle snelheid is, laat u het

product voorzichtig op de grond zakken.

ingesteld hebben op de werkstand.

13. Zet de handgreep in de maaistand, zie

Positie van de handgreep instellen op pagina 224

WAARSCHUWING: Wikkel het startkoord niet rond uw hand. Product stoppen

• Kantel het product en laat de motorremhendel los.

• Wanneer de motor stopt, laat u het product zakken.

• Zet de handgreep in de parkeerstand, zie Positie van de handgreep instellen op pagina 224

• Sluit de brandstofklep. Een goed resultaat verkrijgen

• Gebruik altijd een scherp mes. Een bot mes geeft een onregelmatig resultaat en het snijvlak van het gras wordt geel. Een scherp mes verbruikt ook minder energie dan een bot mes.

• Maai nooit meer dan 1/3e van de lengte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controleer het resultaat en verlaag de snijhoogte tot een geschikt niveau. Als het gras echt lang is, rijd dan langzaam en maai zo nodig 2 keer.

• Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen. Onderhoud Inleiding WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan naar de dichtstbijzijnde servicewerkplaats. Voordat u onderhoudswerkzaamheden uitvoert WAARSCHUWING: Om letsel en schade aan het product te voorkomen, moet u deze instructies opvolgen om het product op zijn kant te leggen.

1. Sluit de brandstofklep.

2. Laat de motor lopen totdat deze stopt.

3. Koppel de bougiekabel los.

4. Kantel het product op de linkerkant, met het

luchtfilter (A) naar boven en de geluiddemper naar beneden.

Onderhoudsschema De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product niet dagelijks wordt gebruikt. Voor onderhoud dat is gemarkeerd met *: zie de instructies in Veiligheidsvoorzieningen op het product op pagina 221

Onderhoud Elke dag Wekelijks Maandelijks Algemene inspectie uitvoeren X Motoroliepeil controleren X Product reinigen X

461 - 006 - 25.01.2019 225Onderhoud Elke dag Wekelijks Maandelijks

Snijuitrusting controleren X Kap van het maaidek controleren* X Motorremhendel controleren* X Luchtfilter controleren X Geluiddemper controleren* X Bougie controleren X Reinig het luchtfilter X Vervang het luchtfilter X Brandstofsysteem controleren X Algemene inspectie uitvoeren

• Controleer of de moeren en schroeven op het product goed zijn vastgedraaid. Product reinigen WAARSCHUWING: Volg de instructies in Voordat u onderhoudswerkzaamheden uitvoert op pagina 225 op voordat u de onderkant van het product reinigt. OPGELET: Gebruik geen reinigingsmiddel, benzine of oplosmiddelen om het product te reinigen. Dit kan schade aan kunststof onderdelen veroorzaken.

• Reinig het product niet met een hogedrukspuit.

• Als u water gebruikt om het product te reinigen, spuit dan geen water rechtstreeks op de motor.

• Gebruik een borstel om bladeren, gras en vuil te verwijderen.

• Zorg dat de koelluchtinlaten niet geblokkeerd worden.

• Verwijder de ventilator (zie Mes en ventilator vervangen op pagina 226 ) en maak deze schoon met een borstel.

• Reinig het oppervlak van het product met een droge doek.

• Reinig de onderkant van het product met een schraper om de opeenhoping van gras en vuil te verwijderen. Snijuitrusting controleren WAARSCHUWING: Verwijder de ontstekingskabel van de bougie om te voorkomen dat de motor per ongeluk wordt gestart. WAARSCHUWING: Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controleer de snijuitrusting op beschadiging of

scheuren. Vervang beschadigde snijuitrusting altijd.

2. Kijk naar het mes om te zien of dit is beschadigd of

bot is. Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, vervangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, vervang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of moet worden vervangen. Mes en ventilator vervangen WAARSCHUWING: Draag handschoenen van dikke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Bereid het product voor op

onderhoudswerkzaamheden, zie Voordat u onderhoudswerkzaamheden uitvoert op pagina 225

226 461 - 006 - 25.01.20192. Houd de ventilator stevig vast en draai de mesbout(A) linksom om deze te verwijderen.

3. Verwijder het mes (B), de afstandsstukken voor demaaihoogte (C) en de ventilator (D).4. Controleer de mesbout en de ventilator opbeschadigingen.5. Zet de ventilator terug in de oorspronkelijke stand.Als u de afstandsstukken voor de maaihoogteaanbrengt, zorg er dan voor dat de pennen in degaten van de ventilator vallen.6. Monteer het nieuwe mes. Zorg ervoor dat de pennenop de ventilator (E) in de openingen (F) van het mesvallen.7. Wanneer u het nieuwe mes bevestigt, richt dan degebogen uiteinden van het mes naar de grond.8. Plaats de mesbout door het middelste gat van hetmes (G) en draai hem met de wijzers van de klokmee met uw hand vast.9. Houd de ventilator stevig vast en draai de mesboutvast met een sleutel.10. Draai het mes met de hand rond en controleer of hetvrij draait.11. Start het product om het mes te testen. Als het mesniet goed is bevestigd, zijn er trillingen in het productof is het maairesultaat niet goed. Maaihoogte afstellen Breng afstandsstukken voor de maaihoogte aan om demaaihoogte te verkleinen. Verwijder de afstandsstukkenvoor de maaihoogte om de maaihoogte te vergroten.Let op: Gebruik niet meer dan 2 afstandsstukken voorde maaihoogte.1. Bereid het product voor oponderhoudswerkzaamheden, zie Voordat u onderhoudswerkzaamheden uitvoert op pagina 225

2. Verwijder de mesbout en het mes, zie

Mes en ventilator vervangen op pagina 226

3. Breng 1 of 2 afstandsstukken voor de maaihoogte(A) aan tussen de ventilator en het mes. Zet heteerste afstandsstuk voor de maaihoogte met deopeningen over de pennen op de ventilator (B). Laatde pennen van het tweede afstandsstuk voor demaaihoogte in de gaten van het eerste afstandsstukvoor de maaihoogte vallen.

4. Breng het mes aan op het afstandsstuk voor demaaihoogte. Zorg ervoor dat de pennen op hetafstandsstuk voor de maaihoogte in de openingen(C) van het mes vallen.5. Bevestig het mes en de mesbout, zie Mes en ventilator vervangen op pagina 226

Motorolie bijvullen en verversen

• Voor informatie over het bijvullen en verversen vande motorolie, raadpleegt u de bedieningshandleidingvoor de motor. Het luchtfilter reinigen OPGELET: Laat de motor niet draaienzonder dat er een luchtfilter is gemonteerd,of met een vuil luchtfilter. Dit verlaagt hetrendement en kan schade aan de motorveroorzaken.1. Druk op de vergrendelingslippen (A), verwijder hetluchtfilterdeksel (B) en verwijder het luchtfilter (C).

2. Tik het luchtfilter tegen een vlakke ondergrond omde deeltjes te verwijderen. U kunt ook perslucht doorhet luchtfilter blazen. Doe dit vanaf de schone kantvan het luchtfilter.461 - 006 - 25.01.2019 227OPGELET: Gebruik geen borstel om vuil te verwijderen, omdat dit het vuil in het luchtfilter duwt.

3. Reinig de luchtfilterhouder (D) en het

luchtfilterdeksel met een vochtige doek. OPGELET: Zorg ervoor dat er geen vuil in het luchtkanaal naar de carburateur (E) komt.

4. Zet het luchtfilter terug in de oorspronkelijke stand.

Controleer of het luchtfilter de luchtfilterhouder volledig afsluit.

5. Plaats het luchtfilterdeksel terug, begin met de lippen

aan de onderkant. Bougie controleren OPGELET: Gebruik altijd het juiste bougietype. Een verkeerd type bougie kan schade aan het product veroorzaken.

• Controleer de bougie als de motor weinig vermogen heeft, niet gemakkelijk te starten is of stationair niet goed draait.

• Volg deze instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken: a) Zorg ervoor dat het stationair toerental altijd juist is afgesteld. b) Zorg dat het brandstofmengsel correct is. c) Zorg dat het luchtfilter schoon is.

• Maak de bougie schoon als deze vuil is en controleer of de afstand tussen de elektroden correct is, zie

• Controleer de brandstoftankdop en de afdichting van de brandstoftankdop om te zien of er geen schade is.

• Controleer de brandstofslang om te controleren of er geen lekken zijn. Als de brandstofslang beschadigd is, laat deze dan door een servicemonteur vervangen. Vervoer, opslag en verwerking Transport en opslag

• Controleer voor opslag en vervoer van het product en de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, kunnen tot brand leiden.

• Gebruik altijd goedgekeurde containers voor opslag en transport van brandstof.

• Leeg de brandstoftank voordat u het product voor langere tijd opslaat. De brandstof via een geschikte verwijderinglocatie afvoeren

• Zet het product tijdens het vervoer veilig vast om schade en ongevallen te voorkomen.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.

• Bewaar het product in een droge en vorstvrije ruimte. Voorbereiden op opslag Bereid het product voor op opslag aan het eind van het seizoen, en voorafgaand aan opslag langer dan 30 dagen.

1. Stop de motor en sluit de brandstofklep.

2. Start de motor en kantel het product ongeveer 10 cm

van de grond, naar de kant van de geluiddemper.

5. Tap de brandstof af uit de brandstoftank.

6. Verwijder de bougie en giet 5 ml motorolie door de

opening van de bougie.

7. Trek 3 keer aan de startkoordhendel om de olie door

de motor te verspreiden.

8. Controleer de bougie, zie

Bougie controleren op pagina 228 . Sluit de bougiekabel niet aan.

9. Reinig het luchtfilter, zie

Het luchtfilter reinigen op pagina 227

11. Reinig het product, zie

• Neem de plaatselijk geldende wet- en regelgeving voor recycling in acht.

• Voer alle chemicaliën, zoals olie of brandstof, af via een servicecentrum of een geschikte verwijderingslocatie. 228 461 - 006 - 25.01.2019• Wanneer het product niet langer in gebruik is, stuur het dan naar een Husqvarna dealer of voer het af via een recyclingslocatie. Technische gegevens Technische gegevens GX560 Motor Merk / Model Honda / OHC GCV 160 Cilinderinhoud, cm

Geluidsvermogenniveau, gemeten dB(A) 96 Geluidsvermogenniveau, gegarandeerd L

Geluidsdrukniveau bij het oor van de gebruiker, dB (A) 84 Trillingsniveaus, a hveq

Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAE-norm J1349/ISO1585. In massa geproduceerde motoren kunnen een afwijkende waarde geven. Het werkelijk geleverde vermogen van de geïnstalleerde motor in het product hangt af van de bedrijfssnelheid, de omgevingscondities en andere waarden.

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG.

Geluidsdrukniveau volgens ISO 5395. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,2 dB (A).

Trillingsniveau volgens ISO 5395. De gerapporteerde gegevens voor een trillingsniveau vertonen een typi- sche statistische spreiding (standaardafwijking) van 0,2 m/s

Maaibreedte, mm 510 Mes, artikelnummer 5119004-10 230 461 - 006 - 25.01.2019EG-conformiteitsverklaring EG verklaring van overeenstemming Husqvarna AB, SE–561 82 Huskvarna, Zweden, tel.: +46-36-146500, verklaart dat de gazonmaaier Husqvarna GX560 met serienummer 2017xxxxxxx en volgende, voldoet aan de voorschriften van de RICHTLIJN VAN DE RAAD:

• van 17 mei 2006 "met betrekking tot machines" 2006/42/EG

• van 26 februari 2014 "met betrekking tot elektromagnetische compatibiliteit" 2014/30/EU

• van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu” 2000/14/EG Zie Technische gegevens voor informatie over geluidsemissies. De volgende normen zijn van toepassing: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Tenzij anders vermeld, betreft het de meest recente versies van de hierboven genoemde normen. Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala heeft rapporten opgesteld inzake de beoordeling van de overeenstemming met bijlage VI van Richtlijn 2000/14/EG van de Raad van 8 mei 2000 betreffende "de geluidsemissie door materieel voor gebruik buitenshuis". Het certificaat heeft nummer: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, Development Manager/Garden Products (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)
