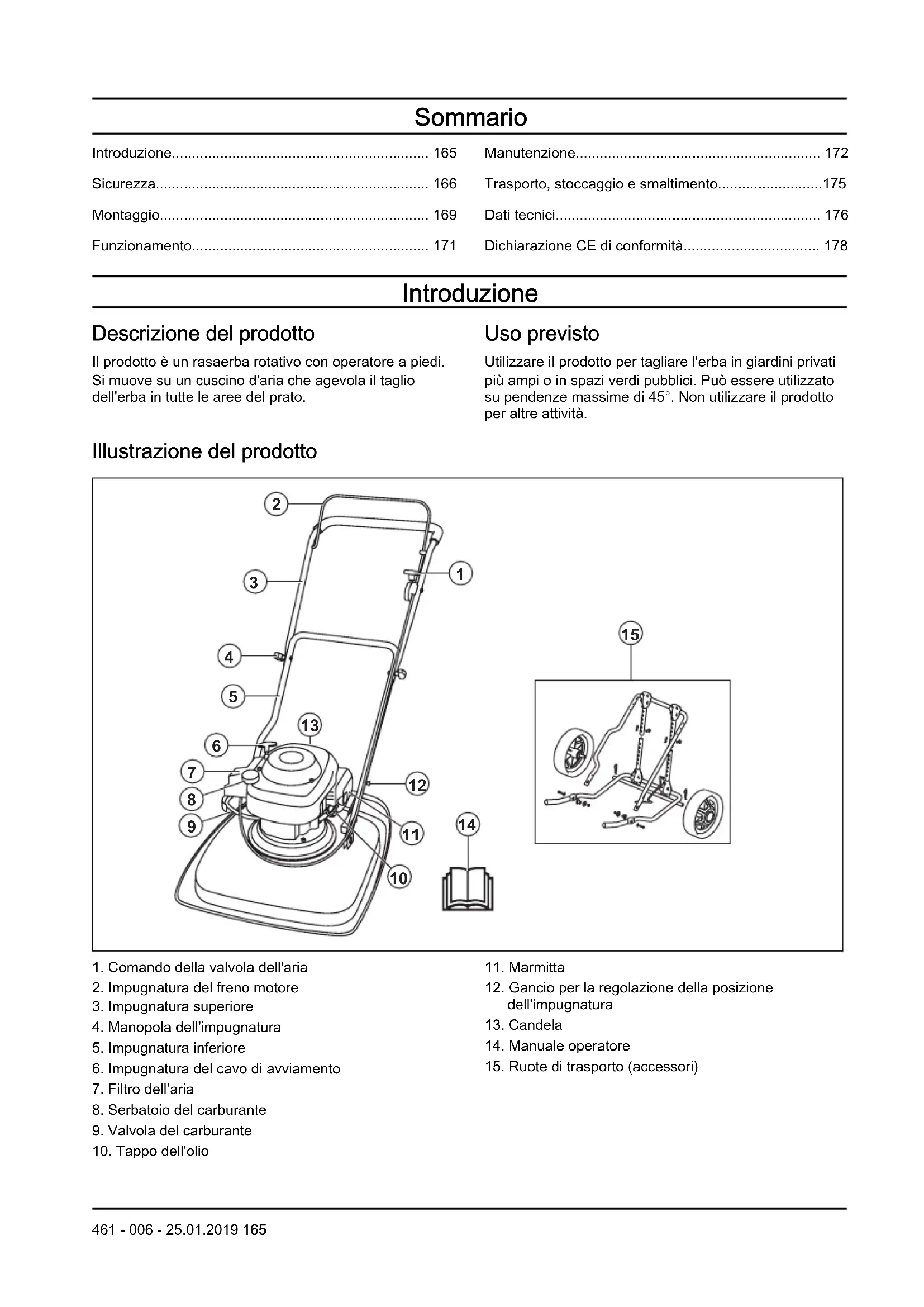

MANUALE UTENTE GX 560 HUSQVARNA

• Introduzione p. 165
• Sicurezza p. 166
• Montaggio p. 169
• Funzionamento p. 171
• Manutenzione p. 172
• Trasporto, stoccaggio e smaltimento p. 175
• Dati tecnici p. 176
• Dichiarazione CE di conformità Introduzione Descrizione del prodotto Il prodotto è un rasaerba rotativo con operatore a piedi. Si muove su un cuscino d'aria che agevola il taglio dell'erba in tutte le aree del prato. Uso previsto Utilizzare il prodotto per tagliare l'erba in giardini privati più ampi o in spazi verdi pubblici. Può essere utilizzato su pendenze massime di 45°. Non utilizzare il prodotto per altre attività. Illustrazione del prodotto p. 178

1. Comando della valvola dell'aria

2. Impugnatura del freno motore

3. Impugnatura superiore

4. Manopola dell'impugnatura

5. Impugnatura inferiore

6. Impugnatura del cavo di avviamento

12. Gancio per la regolazione della posizione

14. Manuale operatore

15. Ruote di trasporto (accessori)

461 - 006 - 25.01.2019 165Simboli riportati sul prodotto

ATTENZIONE: L'uso improprio del mezzo può provocare lesioni anche mortali all'operatore o alle persone circostanti. Prima dell'uso, leggere per intero il manuale dell'operatore e accertarsi di aver compreso le istruzioni. Avvertenza: lama rotante. Tenere lontani mani e piedi. Avvertenza: parti rotanti. Tenere lontani mani e piedi. Prestare attenzione a oggetti lanciati o rimbalzati. Mantenere le persone e gli animali a una distanza di sicurezza dalla zona di lavoro. Arrestare il motore e rimuovere il cavo di accensione prima di effettuare interventi di riparazione o manutenzione. Il presente prodotto è conforme alle vigenti direttive CEE. Emissioni di rumore nell'ambiente in base alla direttiva della Comunità Europea. Le emissioni del prodotto sono indicate nel capitolo Dati tecnici e sull'etichetta. Valvola del carburante aperta. Valvola del carburante chiusa. I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, ve- lenoso e altamente pericolo- so. Non far funzionare il pro- dotto in ambienti chiusi o in spazi angusti. Rischio di incendio. Speg- nere sempre il motore prima del rifornimento. Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in altre aree commerciali. UE V AVVERTENZA: La manomissione del motore rende nulla l'omologazione UE del prodotto. Responsabilità del prodotto Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.

• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.

• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente. Sicurezza Definizioni di sicurezza Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. 166 461 - 006 - 25.01.2019Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione. Istruzioni di sicurezza generali AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Questo prodotto è pericoloso se utilizzato in maniera impropria o se non si presta attenzione. La mancata osservanza delle istruzioni di sicurezza può causare lesioni anche fatali.

• Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto.

• Usare la massima cautela e il buon senso. Se non si è sicuri di come utilizzare il prodotto in una particolare situazione, fermarsi e rivolgersi al proprio rivenditore Husqvarna prima di continuare.

• Tenere presente che l'operatore potrà essere ritenuto responsabile di eventuali incidenti che coinvolgano altre persone o i loro beni.

• Tenere pulito il prodotto. Assicurarsi che sia possibile leggere chiaramente simboli e decalcomanie.

• Non consentire ad altre persone di utilizzare il prodotto se non si è sicuri che abbiano letto e compreso il contenuto del manuale dell'operatore.

• Non consentire ai bambini di utilizzare il prodotto.

• Non permettere a chiunque non conosca le istruzioni di utilizzare il prodotto.

• Controllare sempre qualsiasi persona, dalle capacità fisiche o mentali ridotte, che utilizzi il prodotto. È necessaria sempre la supervisione di un adulto responsabile.

• Non utilizzare l'apparecchio quando si è stanchi, ammalati o sotto effetto di alcool, farmaci o medicinali. Essi potrebbero compromettere la vista, l'attenzione, il coordinamento e il giudizio.

• Se difettoso, non utilizzare il prodotto.

• Non modificare il prodotto né utilizzarlo nel caso in cui vi sia la possibilità che sia stato modificato da altri. Sicurezza dell’area di lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rimuovere rami, ramoscelli, pietre e altri oggetti dall'area di lavoro prima di azionare il prodotto.

• Gli oggetti che urtano contro l’attrezzatura di taglio potrebbero essere proiettati e causare danni a cose e persone. Mantenere persone e animali a una distanza di sicurezza dal prodotto.

• Non utilizzare il prodotto in presenza di nebbia, pioggia, vento forte, freddo, rischio di fulmini o altre condizioni climatiche sfavorevoli. L'uso del prodotto in condizioni climatiche sfavorevoli o in aree bagnate può influire negativamente sui riflessi dell'operatore. Condizioni climatiche sfavorevoli possono causare condizioni di lavoro pericolose.

• Prestare attenzione a persone, cose e situazioni che possono impedire un utilizzo sicuro del prodotto.

• Prestare attenzione a radici, pietre, ramoscelli, fossi, canali e altri ostacoli. L'erba alta può ostacolare la visuale.

• Tagliare l'erba in pendenza può risultare pericoloso. Non utilizzare il prodotto su terreni con pendenze superiori a 45°. Non tagliare l'erba su un terreno in pendenza bagnato.

• Quando si taglia l'erba su un terreno in pendenza, tenere sempre i piedi in piano e il prodotto davanti a sé sul terreno in pendenza.

• Utilizzare il prodotto trasversalmente lungo i pendii. Non spostarsi seguendo tragitti verso l’alto e verso il basso.

• Prestare attenzione in prossimità di angoli e oggetti nascosti che potrebbero ostacolare la visuale. Sicurezza sul lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Utilizzare il prodotto esclusivamente per tagliare il prato. Non è consentito utilizzare il prodotto per altri scopi.

• Usare sempre abbigliamento protettivo personale. Vedere Abbigliamento protettivo personale alla pagina 168

• Non avviare il motore in uno spazio chiuso o in prossimità di materiali infiammabili. I fumi di scarico del motore sono molto caldi e possono contenere scintille in grado di provocare incendi.

• Non azionare il prodotto senza prima aver montato correttamente la lama e tutti i coperchi. Una lama non correttamente fissata potrebbe fuoriuscire e causare lesioni.

• Assicurarsi che la lama non urti oggetti quali pietre e radici. Ciò potrebbe provocare danni alla lama e piegare l’albero motore. Un’asse piegato provoca forti vibrazioni e un alto rischio di allentamento della lama.

• Qualora la lama urti contro un oggetto o all’insorgere di vibrazioni arrestare immediatamente il prodotto. Staccare il cavo di accensione dalla candela. Verificare la presenza di eventuali danni al prodotto. Riparare eventuali danni o contattare un'officina approvata per far svolgere la riparazione.

461 - 006 - 25.01.2019

167• Non fissare l’impugnatura del freno motore in modo permanente al manubrio quando il motore è in funzione.

• Posizionare il prodotto su una superficie piana e stabile e avviarlo. Assicurarsi che la lama non venga a contatto con il terreno o con altri oggetti.

• Collocarsi sempre posteriormente al prodotto quando lo si utilizza.

• Tenere entrambe le mani sull'impugnatura durante l'utilizzo del prodotto. Tenere mani e piedi lontani dalle lame rotanti.

• Prestare attenzione quando si tira il prodotto verso di sé.

• Non sollevare il prodotto con il motore in funzione. Se si deve sollevare il prodotto, arrestare innanzitutto il motore e scollegare il cavo della candela dalla candela.

• Non camminare all’indietro quando si utilizza il prodotto.

• Arrestare il motore quando si attraversano zone prive d’erba quali vialetti in ghiaia, pietra e asfalto.

• Non correre con il prodotto quando il motore è in funzione. Camminare sempre durante l'utilizzo del prodotto.

• Non perdere di vista il prodotto quando il motore è acceso. Arrestare il motore e attendere che l'attrezzatura di taglio smetta di ruotare. Istruzioni di sicurezza per il funzionamento Abbigliamento protettivo personale AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.

• Utilizzare robusti stivali o scarpe antiscivolo. Non utilizzare il prodotto con calzature aperte o a piedi nudi.

• Utilizzare pantaloni lunghi di tessuto pesante.

• Indossare guanti protettivi ove necessario, ad esempio per montare, ispezionare o pulire l’attrezzatura di taglio. Dispositivi di sicurezza sul prodotto AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza difettosi.

• Effettuare un controllo dei dispositivi di sicurezza con regolarità. Se i dispositivi di sicurezza sono difettosi, rivolgersi alla propria officina Husqvarna. Controllo del coperchio di taglio Il coperchio di taglio riduce le vibrazioni del prodotto e il rischio di ferirsi con la lama.

• Esaminare il coperchio di taglio per accertarsi che non presenti danni quali crepe. Impugnatura del freno motore L'impugnatura del freno motore arresta il motore. Quando si rilascia l'impugnatura del freno motore, il motore si arresta. Per ispezionare il freno motore, avviare il motore e quindi rilasciare l’impugnatura del freno motore. Se il motore non si arresta entro 3 secondi, far regolare il freno motore presso un’officina Husqvarna autorizzata. Marmitta La marmitta assicura il minimo livello acustico e allontana i fumi di scarico dall'operatore. Non utilizzare il prodotto se la marmitta è mancante o difettosa. Una marmitta difettosa aumenta il livello acustico e il rischio di incendio. Esaminare la marmitta periodicamente per assicurarsi che sia collegata correttamente e che non sia danneggiata. ATTENZIONE: La marmitta si surriscalda durante e dopo l'uso e quando il motore funziona al regime minimo. Prestare attenzione in prossimità di materiali infiammabili e/o fumi per evitare incendi. Sicurezza nell'uso del carburante AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non avviare il prodotto nel caso in cui vi sia carburante o olio motore su di esso. Rimuovere il carburante/olio indesiderato e lasciare che il prodotto si asciughi.

• In caso di perdite di carburante sugli indumenti, cambiarsi immediatamente.

461 - 006 - 25.01.2019• Il carburante non deve arrivare a contatto con il

corpo, poiché può causare lesioni. In caso di contatto del carburante con il corpo, rimuoverlo con acqua e sapone.

• Non avviare il prodotto se il motore presenta una perdita. Esaminare regolarmente il motore per verificare la presenza di eventuali perdite.

• Prestare la massima attenzione con il carburante. Il carburante è infiammabile e i fumi sono esplosivi quindi possono causare lesioni o morte.

• Non respirare i fumi del carburante perché possono causare lesioni. Accertarsi che ci sia un flusso d'aria sufficiente.

• Non fumare in prossimità del carburante o del motore.

• Non posizionare oggetti caldi in prossimità del carburante o del motore.

• Non aggiungere carburante a motore acceso.

• Assicurarsi che il motore sia freddo prima di effettuare il rifornimento.

• Prima di effettuare il rifornimento, aprire lentamente il tappo del serbatoio carburante e rilasciare la pressione con cautela.

• Non aggiungere carburante al motore in un ambiente chiuso. Un flusso d'aria insufficiente può causare lesioni o la morte dovute ad asfissia o al monossido di carbonio.

• Stringere completamente il tappo del serbatoio del carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.

• Prima dell'avviamento, spostare il prodotto di almeno 3 m (10 ft) dal punto in cui è stato riempito il serbatoio del carburante.

• Non rabboccare il serbatoio con una quantità eccessiva di carburante. Istruzioni di sicurezza per la manutenzione AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericoloso. Non avviare il motore in ambienti o spazi chiusi.

• Prima di eseguire la manutenzione del prodotto, arrestare il motore e rimuovere il cavo di accensione dalla candela.

• Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

• Accessori e modifiche apportate al prodotto che non siano stati approvati dal costruttore possono causare infortuni gravi, anche fatali. Non apportare modifiche al prodotto. Utilizzare sempre accessori approvati dal produttore.

• Se la manutenzione non viene eseguita correttamente e con regolarità, aumenta il rischio di lesioni personali e danni al prodotto.

• Eseguire esclusivamente gli interventi di manutenzione riportati nel presente manuale. Tutti gli altri interventi di manutenzione devono essere svolti da un’officina Husqvarna autorizzata.

• Rivolgersi a un’officina Husqvarna autorizzata per far svolgere regolarmente interventi di manutenzione sul prodotto.

• Sostituire le parti danneggiate, usurate o rotte. Montaggio Per montare l'impugnatura inferiore

1. Inserire il gancio fissato all'impugnatura (A) nella

scanalatura centrale (B), in direzione della freccia (C).

2. Ruotare l'impugnatura in senso orario a 90° fino a

portare le estremità dell'impugnatura inferiore tra le staffe (D) sul coperchio di taglio.

3. Inserire i perni a testa piana (A) attraverso le staffe e

le estremità dell'impugnatura inferiore. Bloccare con le spine di bloccaggio (B).

461 - 006 - 25.01.2019 169Per montare l'impugnatura superiore

1. Portare l'impugnatura inferiore in posizione diparcheggio, fare riferimento a Per impostare laposizione dell'impugnatura alla pagina 171 2. Accertarsi che il comando della valvola dell'aria sitrovi sul lato sinistro del prodotto, osservandolo dadietro.3. Allineare i fori nell'impugnatura superiore con i forinell'impugnatura inferiore e fissare le viti, le rondellee le manopole.4. Utilizzare le fascette per fissare i caviall'impugnatura.ATTENZIONE: Assicurarsi che latensione dei cavi non sia eccessiva. Per montare le ruote di trasporto (accessori)

1. Inserire il gancio fissato all'impugnatura (A) nellascanalatura centrale (B), in direzione della freccia

2. Ruotare l'impugnatura in senso orario a 90° fino aportare le estremità dell'impugnatura inferiore tra lestaffe (D) sul coperchio di taglio.3. Inserire la bussola (A) attraverso le staffe e leestremità dell'impugnatura inferiore.

4. Fissare il telaio della ruota (A) al piatto di taglio conle viti (B), le rondelle (C, D) e i controdadi (E).

5. Inserire i tubi di estensione inferiori nei tubi diestensione superiori.6. Inserire i perni a testa piana (A) attraverso i tubi diestensione e bloccare con le spine di bloccaggio (B).

Introduzione AVVERTENZA: Prima di utilizzare il prodotto, è necessario leggere e comprendere il capitolo relativo alla sicurezza. Prima di utilizzare il prodotto

1. Leggere il Manuale dell’operatore con attenzione e

accertarsi di averne compreso il contenuto.

2. Esaminare l’attrezzatura di taglio per assicurarsi che

sia correttamente collegata e regolata. Vedere Per controllare l’attrezzatura di taglio alla pagina 174

Per il rifornimento del carburante alla pagina 171

4. Riempire il serbatoio dell’olio ed effettuare il controllo

del livello dell’olio. Vedere Per rabboccare e sostituire l’olio motore alla pagina 175

Per il rifornimento del carburante Se disponibile, utilizzare benzina alchilata/a basso livello di emissioni. Se non è disponibile benzina alchilata/a basso livello di emissioni, utilizzare benzina senza piombo di buona qualità o benzina contenente piombo. Utilizzare benzina con un numero minimo di ottani pari a 90 RON al di fuori del Nordamerica (87 AKI in Nordamerica) e con una percentuale massima di etanolo del 10% (E10). ATTENZIONE: Non utilizzare mai benzina con un numero di ottani inferiore a 90 RON al di fuori del Nord America (87 AKI in Nordamerica). Ciò può causare danni al prodotto.

1. Aprire lentamente il tappo del serbatoio del

carburante per rilasciare la pressione.

2. Riempire lentamente il serbatoio con una tanica di

carburante. Se si versa del carburante, rimuoverlo con un panno e lasciare asciugare eventuali residui.

4. Stringere completamente il tappo del serbatoio del

carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.

5. Prima dell'avviamento, spostare il prodotto di almeno

3 m (10 ft) dal punto in cui è stato riempito il serbatoio del carburante. Per impostare la posizione dell'impugnatura

1. Sollevare il gancio (A).

2. Spingere in avanti il gancio per portare l'impugnatura

in posizione di parcheggio (B).

3. Tirare il gancio all'indietro per portare l'impugnatura

in posizione di taglio (C). Per avviare il prodotto

1. Accertarsi che il cavo di accensione sia collegato

2. Portare l'impugnatura in posizione di parcheggio,

fare riferimento a Per impostare la posizione dell'impugnatura alla pagina 171

4. Regolare il comando della valvola dell'aria.

a) Se il motore è freddo, regolare il comando della valvola dell'aria in posizione di starter.

461 - 006 - 25.01.2019

171b) Se il motore è caldo, regolare il comando della valvola dell'aria in posizione di funzionamento.

5. Tenere l'impugnatura del freno motore contro il

6. Posizionare il piede destro sul coperchio di taglio.

7. Tenere la parte superiore dell'impugnatura inferiore

con la mano destra e inclinare il prodotto.

8. Tenere l’impugnatura della fune di avviamento con la

9. Estrarre lentamente l’impugnatura della fune di

avviamento fino a che non si avverte una leggera resistenza.

10. Tirare con forza per avviare il motore.

11. Quando il motore è alla velocità massima,

abbassare lentamente il prodotto al suolo.

12. Quando il motore è caldo, assicurarsi che il

comando della valvola dell'aria sia impostato in posizione di funzionamento.

13. Portare l'impugnatura in posizione di taglio, fare

riferimento a Per impostare la posizione dell'impugnatura alla pagina 171

AVVERTENZA: Non avvolgere la fune di avviamento intorno alla mano. Arresto dell’unità

• Inclinare il prodotto e rilasciare l'impugnatura del freno motore.

• Quando il motore si arresta, abbassare il prodotto.

• Portare l'impugnatura in posizione di parcheggio, fare riferimento a Per impostare la posizione dell'impugnatura alla pagina 171

• Chiudere la valvola del carburante. Per ottenere un buon risultato

• Utilizzare sempre una lama ben affilata. Una lama non tagliente fornisce un risultato irregolare e la superficie di taglio dell'erba ingiallisce. Una lama affilata inoltre consuma minore energia di una lama affilata.

• Non tagliare più di ⅓ dell’altezza dell'erba. Iniziare l’operazione di taglio impostando l’altezza di taglio su un livello alto. Esaminare il risultato e ridurre l'altezza di taglio al livello applicabile. Se l’erba è molto alta, procedere lentamente e tagliarla 2 volte, se necessario.

• Tagliare sempre in direzioni diverse per evitare il formarsi di strisce sul prato. Manutenzione Introduzione AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relativo alla sicurezza. Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l’assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di officina, informatevi sull’ubicazione della più vicina officina autorizzata. Prima di eseguire interventi di manutenzione AVVERTENZA: Per evitare lesioni e danni al prodotto, rispettare le istruzioni seguenti quando è necessario posizionare il prodotto su un fianco.

1. Chiudere la valvola del carburante.

2. Lasciare girare il motore finché non si arresta.

172 461 - 006 - 25.01.20193. Scollegare il cavo della candela.

4. Inclinare il prodotto sul fianco sinistro, con il filtro

dell'aria (A) verso l'alto e la marmitta verso il basso.

Programma di manutenzione Gli intervalli di manutenzione sono calcolati sulla base di un uso quotidiano del prodotto. Gli intervalli cambiano se il prodotto non viene usato quotidianamente. Per gli interventi di manutenzione contrassegnati con il simbolo *, vedere le istruzioni in Dispositivi di sicurezza sul prodotto alla pagina 168

Manutenzione Giornaliera Una volta a settimana Una volta al mese Svolgere un’ispezione generale X Controllare il livello dell’olio X Pulire il prodotto X Controllare l’attrezzatura di taglio X Controllare il coperchio di taglio* X Controllare l’impugnatura del freno motore* X Controllare il filtro dell'aria X Controllare la marmitta* X Controllare la candela X Pulire il filtro dell'aria X Sostituire il filtro aria X Controllare il sistema di alimentazione X Per effettuare un'ispezione generale

• Controllare che tutti i dadi e le viti del prodotto siano ben serrati. Per pulire il prodotto AVVERTENZA: Rispettare le istruzioni fornite in Prima di eseguire interventi di manutenzione alla pagina 172 prima di pulire sotto il prodotto. ATTENZIONE: non utilizzare detergente, benzina o solventi per pulire il prodotto in quanto possono danneggiare le parti in plastica.

• Non utilizzare una lancia ad alta pressione per pulire il prodotto.

• Se si utilizza dell’acqua per pulire il prodotto, non versare l'acqua direttamente sul motore.

• Utilizzare una spazzola per rimuovere foglie, erba e sporcizia.

• Accertarsi che le prese d'aria fredda non siano ostruite.

461 - 006 - 25.01.2019 173• Rimuovere la ventola (fare riferimento a

Per sostituire la lama e la ventola alla pagina 174 ) e pulirla con una spazzola.

• Pulire le parti esterne del prodotto con un panno asciutto.

• Pulire la parte inferiore del prodotto con un raschietto per rimuovere l'accumulo di erba e rifiuti. Per controllare l’attrezzatura di taglio AVVERTENZA: Per evitare l'avviamento accidentale del prodotto, rimuovere il cavo di accensione dalla candela. AVVERTENZA: Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

1. Controllare l’attrezzatura di taglio per individuare

danni o crepe. Sostituire sempre l'attrezzatura di taglio danneggiata.

2. Osservare la lama per controllare che non sia

danneggiata o usurata. Nota: Dopo l’affilatura la lama deve essere bilanciata. Rivolgersi a un centro assistenza per l’affilatura, la sostituzione e il bilanciamento. Se si urta un ostacolo che provoca l’arresto del prodotto, sostituire la lama danneggiata. Il centro di assistenza può valutare se la lama può essere affilata o deve essere sostituita. Per sostituire la lama e la ventola AVVERTENZA: Utilizzare dei guanti da lavoro spessi. La lama è molto affilata e ci si può ferire facilmente.

1. Preparare il prodotto per gli interventi di

manutenzione, fare riferimento a Prima di eseguire interventi di manutenzione alla pagina 172

2. Tenere la ventola saldamente e ruotare il bullone

della lama (A) in senso antiorario per rimuoverlo.

3. Rimuovere la lama (B), i distanziatori per l'altezza di

taglio (C) e la ventola (D).

4. Controllare il bullone della lama e la ventola per

verificare che non vi siano danni.

5. Reinserire la ventola nella posizione iniziale. Se si

aggiungono distanziatori per l'altezza di taglio, assicurarsi che i perni siano inseriti nei fori sulla ventola.

6. Fissare la nuova lama. Assicurarsi che i perni sulla

ventola (E) siano inseriti nei fori (F) sulla lama.

7. Quando si fissa la nuova lama, assicurarsi che le

estremità inclinate della lama puntino in direzione del terreno.

8. Inserire il bullone della lama attraverso il foro

centrale della lama (G), quindi serrare manualmente in senso orario.

9. Tenere la ventola saldamente e serrare il bullone

della lama con una chiave.

10. Girare manualmente la lama per verificare che

possa ruotare liberamente.

11. Avviare il prodotto per eseguire una prova della

lama. Se la lama non è collegata correttamente, si verificano delle vibrazioni nel prodotto o il risultato del taglio è insoddisfacente. Per impostare l'altezza di taglio Aggiungere i distanziatori per l'altezza di taglio per diminuire l'altezza di taglio. Rimuovere i distanziatori per l'altezza di taglio per aumentare l'altezza di taglio. Nota: Non utilizzare più di 2 distanziatori per l'altezza di taglio.

1. Preparare il prodotto per gli interventi di

manutenzione, fare riferimento a Prima di eseguire interventi di manutenzione alla pagina 172

2. Rimuovere il bullone della lama e la lama, fare

riferimento a Per sostituire la lama e la ventola alla pagina 174

3. Inserire 1 o 2 distanziatori per l'altezza di taglio (A)

tra la ventola e la lama. Posizionare i fori sul primo distanziatore per l'altezza di taglio sui perni della ventola (B). Inserire i perni sul secondo distanziatore per l'altezza di taglio nei fori sul primo distanziatore.

4. Inserite la lama sul distanziatore per l'altezza di

taglio. Assicurarsi che i perni sul distanziatore per l'altezza di taglio siano inseriti nei fori (C) sulla lama.

461 - 006 - 25.01.20195. Fissare la lama e il bullone della lama, fare

riferimento a Per sostituire la lama e la ventola alla pagina 174

Per rabboccare e sostituire l’olio motore

• Per informazioni su come rabboccare e sostituire l'olio motore, fare riferimento alla sezione del manuale operatore dedicata al motore. Per pulire il filtro dell'aria ATTENZIONE: non azionare il motore senza filtro dell'aria collegato o con un filtro dell'aria ostruito. Ciò provoca una diminuzione dell'efficienza e può causare danni al motore.

1. Premere le linguette del dispositivo di chiusura (A),

rimuovere il coperchio del filtro dell'aria (B) e rimuovere il filtro dell'aria (C).

2. Scuotere il filtro dell'aria contro una superficie piana

per liberarlo dalle particelle. È inoltre possibile soffiare aria compressa attraverso il lato pulito del filtro dell'aria. ATTENZIONE: non utilizzare una spazzola per rimuovere la sporcizia in quanto quest'ultima potrebbe essere spinta nel filtro dell'aria.

3. Pulire il portafiltro dell'aria (D) e il coperchio del filtro

dell'aria con un panno umido. ATTENZIONE: non lasciare entrare la sporcizia nel condotto dell'aria che porta al carburatore (E).

4. Reinserire il filtro dell'aria nella posizione iniziale.

Assicurarsi che il filtro dell’aria sia correttamente a tenuta rispetto al portafiltro dell’aria.

5. Reinserire prima il coperchio del filtro dell'aria con le

linguette inferiori. Per esaminare la candela ATTENZIONE: Usare candele originali o del tipo raccomandato. Un tipo di candela errato può danneggiare il prodotto.

• Controllare la candela nel caso in cui il motore giri a bassa potenza, risulti difficile da avviare o non funzioni correttamente al regime minimo.

• Per ridurre il rischio di materiale superfluo sugli elettrodi delle candele, osservare le seguenti istruzioni: a) Accertarsi che il regime minimo sia regolato correttamente. b) Accertarsi che la miscela sia corretta. c) Accertarsi che il filtro dell'aria sia pulito.

• Se la candela è incrostata, pulirla e controllare che la distanza tra gli elettrodi sia corretta; vedere

• Sostituire la candela secondo necessità. Per controllare il sistema di alimentazione

• Esaminare il tappo del serbatoio del carburante e la relativa guarnizione di tenuta per verificare che non vi siano danni.

• Esaminare il tubo pescante per accertarsi che non presenti perdite. Se il tubo pescante è danneggiato, farlo sostituire presso un’officina. Trasporto, stoccaggio e smaltimento Trasporto e conservazione

• Per trasportare e conservare il prodotto e il carburante, accertarsi che non vi siano perdite o fumi. Scintille o fiamme aperte, provocate ad esempio da dispositivi elettrici o caldaie, possono innescare un incendio.

• Utilizzare sempre contenitori approvati per la conservazione e il trasporto del carburante.

• Svuotare il serbatoio del carburante prima di riporre il prodotto per un lungo periodo di tempo. Smaltire il carburante presso un apposito centro di smaltimento

461 - 006 - 25.01.2019 175• Fissare in sicurezza il prodotto durante il trasporto

per evitare danni o incidenti.

• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.

• Conservare il prodotto in un luogo asciutto e al riparo dal gelo. Per preparare il prodotto per il rimessaggio Preparare il prodotto per il rimessaggio al termine della stagione e in caso di inutilizzo per un periodo superiore a 30 giorni.

1. Arrestare il motore e chiudere la valvola del

2. Avviare il motore e inclinare il prodotto di circa 10 cm

da terra, in direzione della marmitta.

3. Quando il motore si arresta, rilasciare l'impugnatura

4. Scollegare il cavo della candela.

5. Scaricare il carburante dal serbatoio.

6. Rimuovere la candela e versare 5 ml di olio motore

attraverso il foro della candela.

7. Tirare l'impugnatura della fune di avviamento 3 volte

per distribuire l'olio nel motore.

8. Esaminare la candela, fare riferimento a

Per esaminare la candela alla pagina 175 . Non collegare il cavo della candela.

9. Pulire il filtro dell'aria, fare riferimento a

Per pulire il filtro dell'aria alla pagina 175

10. Controllare l’attrezzatura di taglio, fare riferimento a

Per controllare l’attrezzatura di taglio alla pagina

11. Pulire il prodotto, vedere

Per pulire il prodotto alla pagina 173

• Rispettare le norme locali sul riciclaggio e le normative vigenti.

• Smaltire tutte le sostanze chimiche, quali olio motore o carburante, presso un centro assistenza o un centro di smaltimento applicabili.

• Quando il prodotto non è più in uso, inviarlo a un rivenditore Husqvarna o smaltirlo presso un impianto di riciclo. Dati tecnici Dati tecnici GX560 Motore Marca / Modello Honda / OHC GCV 160 Cilindrata, cm

Velocità, giri/min 3150 +0/-100 Potenza nominale motore, kW

Distanza tra gli elettrodi della candela, mm 0,75 Tipo di candela NGK BPR6ES Carburante e sistema di lubrificazione Capacità del serbatoio carburante, litri 0,9 Olio motore SAE 10W-30 Capacità del serbatoio olio, litri 0,5

La potenza nominale del motore indicata corrisponde alla potenza netta media (al rapporto giri/min. specifica- to) di un tipico motore in fase di produzione per il modello di motore misurato dalla normativa SAE J1349/ ISO1585. I motori per produzione di massa potrebbero presentare un valore diverso da questo. La potenza effettiva del motore installato nel prodotto finale dipende dalla velocità di funzionamento, dalle condizioni am- bientali e da altri valori. 176 461 - 006 - 25.01.2019GX560 Peso Con serbatoi vuoti, kg 18,4 Emissioni di rumore

Livello acustico, misurato dB(A) 96 Livello acustico, garantito L

dB(A) 97 Livelli di rumorosità

Livello di pressione acustica all'orecchio dell'operatore, dB(A)

Livelli di vibrazioni, a hveq

3,3 Attrezzatura di taglio Altezza di taglio, mm 10-30 Larghezza di taglio, mm 510 Lama, codice articolo 5119004-10

Emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE.

Livello di pressione acustica in ottemperanza alla norma ISO 5395. I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).

Livello di vibrazioni in base alla norma ISO 5395. I dati riportati per il livello di vibrazioni presentano una dis- persione statistica tipica (deviazione standard) di 0,2 m/s

461 - 006 - 25.01.2019 177Dichiarazione CE di conformità

Dichiarazione di conformità CE Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: +46-36-146500, dichiara che il rasaerba Husqvarna GX560 avente numero di serie a partire da 2017xxxxxxx è conforme alle norme previste nelle seguenti DIRETTIVE DEL CONSIGLIO:

• del 17 maggio 2006 "sulle macchine" 2006/42/CE

• del 26 febbraio 2014 "sulla compatibilità elettromagnetica" 2014/30/UE

• dell'8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE Per informazioni sulle emissioni acustiche, consultare i Dati tecnici. Sono state applicate le seguenti norme: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Se non diversamente specificato, le norme sopra elencate sono le ultime versioni pubblicate. Organo competente: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ha pubblicato rapporti relativi all'attestazione della conformità in base all'allegato VI della DIRETTIVA DEL CONSIGLIO dell’8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE. Il certificato riporta il numero: 01/901/302 Huskvarna, 2017-12-14 Claes Losdal, Responsabile sviluppo/Prodotti per il giardino (rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica)
