РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GX 560 HUSQVARNA

461 - 006 - 25.01.2019Содержание

4. Регулирайте смукача.

• Не мийте продукта с устройство за миене под високо налягане.

2. Стартирайте двигателя и наклонете продукта на

461 - 006 - 25.01.2019Содержание

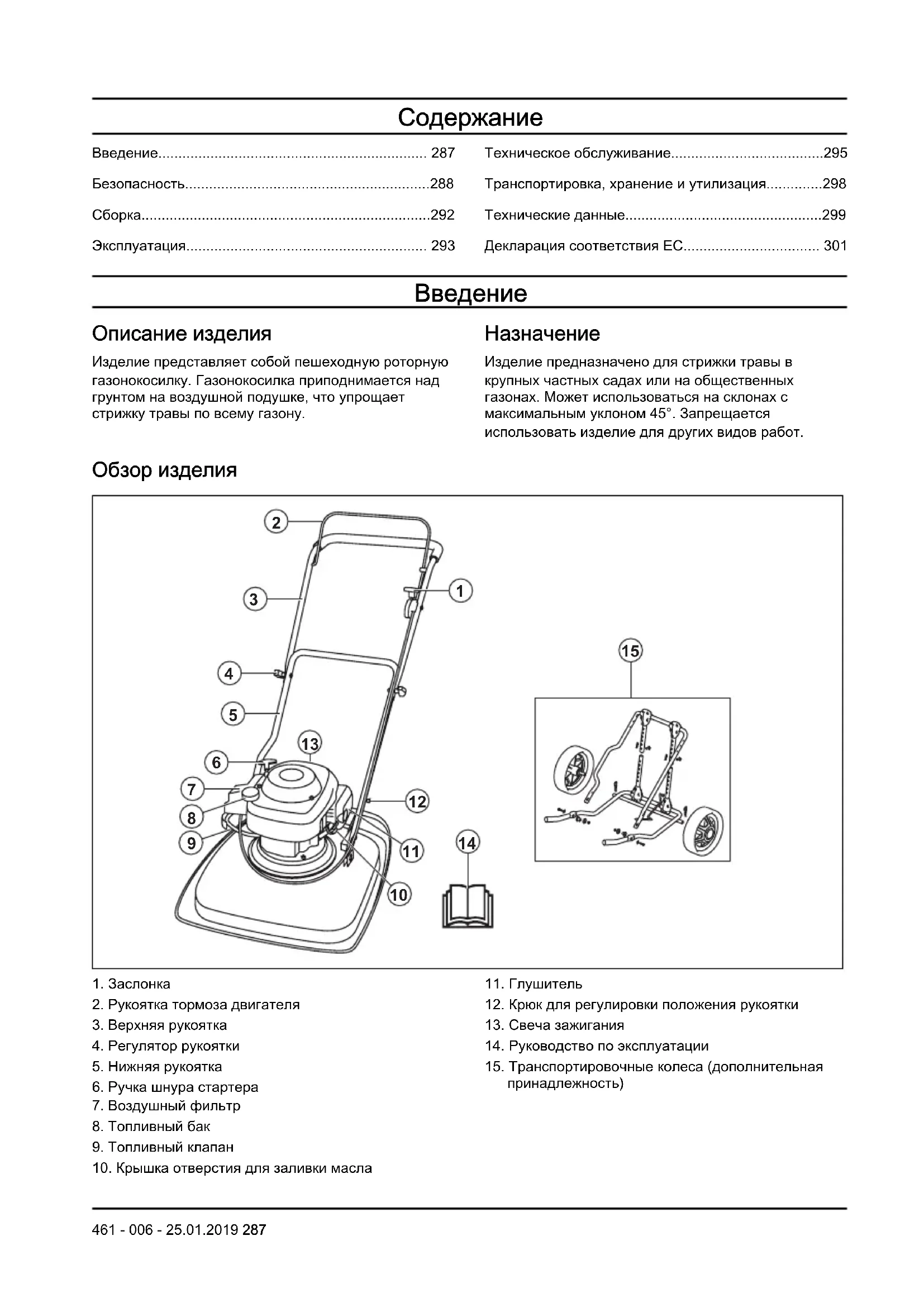

Описание изделия Изделие представляет собой пешеходную роторную газонокосилку. Газонокосилка приподнимается над грунтом на воздушной подушке, что упрощает стрижку травы по всему газону.

Изделие предназначено для стрижки травы в крупных частных садах или на общественных газонах. Может использоваться на склонах с максимальным уклоном 45°. Запрещается использовать изделие для других видов работ. Обзор изделия

2. Рукоятка тормоза двигателя

4. Регулятор рукоятки

6. Ручка шнура стартера

10. Крышка отверстия для заливки масла

12. Крюк для регулировки положения рукоятки

14. Руководство по эксплуатации

15. Транспортировочные колеса (дополнительная

461 - 006 - 25.01.2019 287Условные обозначения на изделии

ПРЕДУПРЕЖДЕНИЕ. Небрежная или неправильная эксплуатация может привести к травме или смерти оператора или посторонних наблюдателей. Перед началом работы внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции. Внимание: вращающийся нож. Держите руки и ноги на безопасном расстоянии. Предупреждение: вращающиеся части. Держите руки и ноги на безопасном расстоянии. Берегитесь отскакивающих предметов и

Следите за тем, чтобы в зоне проведения работ не было посторонних людей или

Остановите двигатель и отсоедините кабель зажигания, прежде чем приступать к ремонту или техобслуживанию. Данное изделие отвечает требованиям соответствующих директив ЕС. Эмиссия шума в окружающую среду согласно Директиве Европейского Сообщества. Звуковое излучение машины приведено в главе "Технические характеристики" и на табличке. Топливный клапан открыт. Топливный клапан закрыт. Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается эксплуатировать изделие в помещении или в замкнутых пространствах. Риск пожара. Перед дозаправкой обязательно остановите двигатель. Примечание: Остальные символы/этикетки на изделии отвечают требованиям, предъявляемым к сертификации в других коммерческих зонах. ЕС V ПРЕДУПРЕЖДЕНИЕ: В случае вмешательства в работу двигателя данное изделие перестанет соответствовать нормативам ЕС. Ответственность изготовителя В соответствии с законами об ответственности изготовителя мы не несем ответственности за ущерб, вызванный эксплуатацией нашего изделия в результате:

• ненадлежащего ремонта изделия;

• использования для ремонта изделия неоригинальных деталей или деталей, неодобренных производителем;

• использования неоригинальных дополнительных принадлежностей или принадлежностей, неодобренных производителем;

• ремонта изделия в неавторизованном сервисном центре или неквалифицированным специалистом; Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам 288 461 - 006 - 25.01.2019или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• При небрежном или неправильном обращении изделие может оказаться опасным инструментом. Несоблюдение инструкций по технике безопасности может привести к травмам или

• Во время работы данное изделие создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного изделия.

• Будьте всегда осторожны и руководствуйтесь здравым смыслом. Если вы не уверены, как правильно эксплуатировать изделие в определенной ситуации, прекратите работу и проконсультируйтесь со своим дилером Husqvarna, прежде чем продолжить.

• Помните: ответственность за аварии, угрожающие другим людям или их имуществу, несет оператор.

• Содержите изделие в чистоте. Следите за тем, чтобы знаки и наклейки были легко читаемыми.

• Не разрешайте пользоваться изделием людям, не убедившись сначала в том, что они прочитали и поняли содержание руководства по эксплуатации.

• Не позволяйте детям использовать изделие.

• Не разрешайте пользоваться изделием людям, которые не знакомы с данными инструкциями.

• Не оставляйте без присмотра людей с физическими или умственными нарушениями, использующих изделие. Они должны постоянно находится под присмотром взрослого.

• Ни в коем случае не используйте изделие, если вы устали, больны или находитесь под воздействием спиртного, наркотических веществ или лекарственных препаратов. Это может повлиять на ваше зрение, реакцию, координацию или оценку действительности.

• Запрещается использовать изделие, если оно повреждено.

• Запрещается вносить в изделие модификации или использовать изделие, если вы подозреваете, что в его конструкцию внесены изменения другими лицами. Техника безопасности на рабочем месте ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Перед началом эксплуатации изделия уберите из рабочей зоны ветви, сучья, камни и прочие посторонние предметы.

• Предметы, ударяющиеся о режущий инструмент, могут быть отброшены, что приведет к травмам или повреждению имущества. Следите за тем, чтобы посторонние лица и животные находились на безопасном расстоянии от изделия.

• Запрещается пользоваться изделием при тумане, дожде, сильном ветре, низких температурах, опасности удара молнии или в других неблагоприятных погодных условиях. Эксплуатация изделия в плохую погоду или в условиях высокой сырости может отрицательно сказаться на вашей реакции. В плохую погоду повышается риск возникновения опасных условий работы.

• Следите за возможным появлением посторонних лиц, предметов или условий, которые могут препятствовать безопасной эксплуатации

• Избегайте корней, камней, веток, ям, канав и других препятствий. Длинная трава может затруднять обзор.

• Стрижка травы на склоне может представлять опасность. Запрещается использовать изделие на участках с уклоном более 45°. Ни в коем случае не стригите траву на склонах, если она

• При стрижке травы на склоне ваши ноги всегда должны находиться на одном уровне, а изделие должно быть расположено ниже вас по склону.

• Используйте изделие поперек поверхности склона. Не передвигайтесь вверх и вниз по поверхности склона.

• Проявляйте особую осторожность при приближении к скрытым из видимости поворотам или предметам, которые могут затруднять обзор.

461 - 006 - 25.01.2019

289Техника безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Изделие предназначено исключительно для скашивания травы на газонах. Запрещается использовать изделие не по назначению.

• Пользуйтесь средствами индивидуальной защиты. См. раздел Средства индивидуальной защиты на стр. 290

• Запрещается запускать двигатель в закрытом помещении или вблизи легковоспламеняющихся материалов. Выхлопные газы двигателя имеют высокую температуру и могут содержать искры, которые в свою очередь могут привести к пожару.

• Ни в коем случае не используйте изделие с отсутствующими или неправильно установленными кожухами или ножом. Неправильно установленный нож может выскочить и причинить травму.

• Следите за тем, чтобы в нож не попали посторонние предметы, например, камни и корни. Это может затупить нож и привести к искривлению вала двигателя. При сгибании оси увеличивается уровень вибрации, что может привести к снижению надежности крепления

• В случае столкновения ножа с посторонним предметом или возникновения вибрации незамедлительно остановите изделие. Отсоедините кабель от свечи зажигания. Проверьте изделие на наличие повреждений. Выполните ремонт повреждений или обратитесь в авторизованный сервисный центр для выполнения ремонта.

• Запрещается на постоянной основе фиксировать рукоятку тормоза двигателя при работающем

• При запуске изделие должно находиться на устойчивой, ровной поверхности. Убедитесь, что нож не касается грунта или любого другого

• При работе с изделием всегда стойте сзади.

• При эксплуатации изделия держитесь за рукоятку обеими руками. Не приближайте руки или ноги к вращающимся ножам.

• Соблюдайте осторожность, когда тянете изделие

• Запрещается поднимать изделие с работающим двигателем. Если вам необходимо поднять изделие, сначала остановите двигатель и отсоедините кабель от свечи зажигания.

• Запрещается двигаться назад при работе с

• Останавливайте двигатель, когда пересекаете непокрытые травой зоны, например, дорожки из гравия, камня или асфальта.

• Запрещается бегать с изделием при работающем двигателе. Работайте с изделием в спокойном

• Ни в коем случае не выпускайте изделие из вида при работающем двигателе. Остановите двигатель и дождитесь, пока режущее оборудование перестанет вращаться. Инструкции по безопасности во время эксплуатации Средства индивидуальной защиты ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.

• Используйте прочные, противоскользящие ботинки. Запрещается надевать открытую обувь или работать босиком.

• Надевайте прочные длинные брюки.

• При необходимости надевайте защитные перчатки, например, при закреплении, проверке или очистке режущего оборудования. Защитные устройства на изделии ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Запрещается использовать изделие с неисправными защитными устройствами.

• Регулярно выполняйте проверку защитных устройств. Если защитные устройства неисправны, обратитесь в сервисный центр Husqvarna. Проверка режущей деки Режущая дека снижает уровень вибрации изделия и риск травмирования ножом.

• Проверьте режущую деку и убедитесь, что на ней отсутствуют повреждения, такие как трещины.

461 - 006 - 25.01.2019Рукоятка тормоза двигателя

Рукоятка тормоза двигателя предназначена для остановки двигателя. При отпускании рукоятки тормоза двигатель останавливается. Для выполнения проверки тормоза двигателя запустите двигатель, а затем отпустите рукоятку тормоза. Если двигатель не остановится через 3 секунды, обратитесь в авторизованный сервисный центр Husqvarna для регулировки тормоза

Глушитель предназначен для максимального снижения уровня шума и отвода выхлопных газов в сторону от оператора. Запрещается использовать изделие, если глушитель поврежден или отсутствует. Повреждение глушителя приводит к увеличению уровня шума и риску возгорания. Регулярно осматривайте глушитель и проверяйте, что он правильно закреплен и не поврежден.

Глушитель значительно нагревается во время эксплуатации и сразу после остановки, а также во время работы двигателя на холостых оборотах. Во избежание возгорания соблюдайте осторожность при работе вблизи легковоспламеняющихся материалов и/или паров. Правила безопасного обращения с

ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Запрещается запускать изделие, если на него попало топливо или моторное масло. Удалите постороннее топливо/масло и дайте изделию

• Если топливо попало на одежду, немедленно смените ее.

• Не допускайте попадания топлива на тело, это может причинить вред здоровью. При попадании топлива на тело смойте его водой с мылом.

• Запрещается запускать изделие при наличии утечки из двигателя. Регулярно проверяйте двигатель на наличие утечек.

• Соблюдайте осторожность при обращении с топливом. Топливо является легковоспламеняющейся жидкостью со взрывоопасными парами и может привести к серьезным или смертельным травмам.

• Запрещается вдыхать пары топлива, т. к. это может причинить вред здоровью. Убедитесь в наличии достаточного потока воздуха.

• Запрещается курить вблизи топлива или

• Запрещается ставить теплые предметы рядом с топливом или двигателем.

• Запрещается доливать топливо при работающем

• Прежде чем заправить изделие, убедитесь, что двигатель полностью остыл.

• Перед заправкой топлива медленно откройте крышку топливного бака и осторожно сбросьте

• Запрещается заливать топливо в двигатель в помещении. Недостаточная вентиляция может привести к травме или смерти в результате удушья или отравления угарным газом.

• Плотно затяните крышку топливного бака. Если крышка топливного бака не затянута, возникает риск пожара.

• Переместите изделие минимум на 3 м (10 футов) от места заправки топливом, прежде чем запустить его.

• Не наливайте в топливный бак слишком много

Инструкции по технике безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается запускать двигатель в помещении или в замкнутых пространствах.

• Прежде чем приступить к техобслуживанию изделия, остановите двигатель и отсоедините кабель от свечи зажигания.

• Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к порезам.

461 - 006 - 25.01.2019

291• Использование принадлежностей или внесениеизменений в конструкцию изделия, неодобренных производителем, может привести ксерьезным или смертельным травмам.Запрещается вносить изменения в конструкциюизделия. Пользуйтесь только рекомендованнымипроизводителем принадлежностями.• При несоблюдении правил и сроков выполнениятехобслуживания риск получения травмы илиповреждения изделия возрастает.• Выполняйте техобслуживание строго всоответствии с инструкциями, приведенными вруководстве по эксплуатации. Все прочие видысервисного обслуживания должны проводиться вавторизованном сервисном центре Husqvarna.• Регулярно обращайтесь в авторизованныйсервисный центр Husqvarna для проведениятехобслуживания изделия.• Замените поврежденные, сломанные илиизношенные детали.

Сборка нижней рукоятки

1. Проденьте прикрепленный к рукоятке крюк (A)через центральный паз (B) в направлениистрелки (C).

2. Поверните рукоятку на 90° по часовой стрелке,чтобы концы нижней рукоятки оказались междукронштейнами (D) на режущей деке.3. Проденьте штифты с головкой и отверстием подшплинт (A) через кронштейны и концы нижнейрукоятки. Зафиксируйте их шплинтами (B).

Сборка верхней рукоятки

1. Переведите нижнюю рукоятку в исходноеположение, см. раздел

Регулировка положения рукоятки на стр. 294

2. Убедитесь, что ручка заслонки находится с левойстороны изделия, если смотреть снизу.3. Совместите отверстия на верхней рукоятке сотверстиями на нижней рукоятке и установитевинты, шайбы и регуляторы.4. С помощью ремней закрепите кабели нарукоятке.ВНИМАНИЕ: Убедитесь, что кабелине натянуты слишком сильно.292 461 - 006 - 25.01.2019Установка транспортировочных колес (дополнительная принадлежность)

1. Проденьте прикрепленный к рукоятке крюк (A)через центральный паз (B) в направлениистрелки (C).

2. Поверните рукоятку на 90° по часовой стрелке,чтобы концы нижней рукоятки оказались междукронштейнами (D) на режущей деке.3. Проденьте втулку (A) через кронштейны и концынижней рукоятки.

4. Зафиксируйте колесную раму (A) на режущейдеке с помощью винтов (B), шайб (C, D) истопорных гаек (E).

5. Вставьте нижние трубки-удлинители в верхниетрубки-удлинители.6. Проденьте штифты с головкой и отверстием подшплинт (A) через трубки-удлинители изафиксируйте их шплинтами (B).

ПРЕДУПРЕЖДЕНИЕ: Передэксплуатацией прибора необходимовнимательно изучить разделбезопасности. Перед началом эксплуатации

1. Внимательно прочитайте руководство поэксплуатации и убедитесь, что понимаетеприведенные здесь инструкции.2. Осмотрите режущее оборудование и убедитесь,что оно правильно закреплено и отрегулировано.См. раздел Проверка режущего оборудования настр. 296

3. Заполните топливный бак. См. раздел Заправкатопливом на стр. 293

4. Заполните масляный бак и проверьте уровеньмасла. См. раздел Заправка и замена моторногомасла на стр. 297

Заправка топливом По возможности пользуйтесь экологическим/алкилатным бензином. При невозможностииспользовать экологический/алкилатный бензиниспользуйте качественный неэтилированный илиэтилированный бензин. Используйте бензин соктановым числом 90 RON за пределами СевернойАмерики (87 AKI в Северной Америке) или выше, атакже с максимальным содержанием этанола 10%(E10).461 - 006 - 25.01.2019 293ВНИМАНИЕ: Не используйте бензин с октановым числом ниже 90 RON за пределами Северной Америки (87 AKI в Северной Америке). Это может привести к повреждению изделия.

1. Медленно откройте крышку топливного бака,

чтобы стравить давление.

2. Медленно залейте топливо из канистры. Если вы

пролили топливо, протрите его тряпкой и дайте оставшемуся топливу высохнуть.

3. Очистите поверхность вокруг крышки топливного

4. Плотно затяните крышку топливного бака. Если

крышка топливного бака не затянута, возникает риск пожара.

5. Переместите изделие минимум на 3 м (10 футов)

от места заправки топливом, прежде чем запустить его. Регулировка положения рукоятки

1. Поднимите крюк (A).

2. Переместите крюк вперед для установки рукоятки

в исходное положение (B).

3. Переместите крюк назад для установки рукоятки

в рабочее положение (C). Запуск изделия

1. Убедитесь, что кабель подсоединен к свече

2. Установите рукоятку в исходное положение, см.

Регулировка положения рукоятки на стр.

3. Откройте топливный клапан.

4. Отрегулируйте положение заслонки.

a) При холодном двигателе установите ручку заслонки в закрытое положение. b) При прогретом двигателе установите ручку заслонки в рабочее положение.

5. Прижмите рукоятку тормоза двигателя к рукоятке.

6. Поставьте правую ногу на режущую деку.

7. Придерживая верхнюю часть нижней рукоятки

правой рукой, наклоните изделие.

8. Держите ручку шнура стартера правой рукой.

9. Медленно потяните за шнур стартера, пока не

почувствуете некоторое сопротивление.

10. Резко потяните трос, чтобы завести двигатель.

11. Когда двигатель будет работать на полных

оборотах, осторожно опустите изделие на землю.

12. При прогретом двигателе убедитесь, что ручка

заслонки установлена в рабочее положение.

13. Установите рукоятку в рабочее положение, см.

Регулировка положения рукоятки на стр.

ПРЕДУПРЕЖДЕНИЕ: Не накручивайте шнур стартера вокруг руки. 294 461 - 006 - 25.01.2019Остановка изделия

• Наклоните изделие и отпустите рукоятку тормоза

• Когда двигатель остановится, опустите изделие.

• Установите рукоятку в исходное положение, см.

Регулировка положения рукоятки на стр.

• Закройте топливный клапан. Достижение оптимальных результатов

• Всегда пользуйтесь хорошо заточенным ножом. Затупившийся нож будет стричь траву неровно, и в месте среза трава будет желтеть. При использовании острого ножа также затрачивается меньше энергии, чем при работе с затупившимся ножом.

• Не срезайте более ⅓ всей длины травы. Выполните первую стрижку на большей высоте. Проверьте полученный результат и уменьшите высоту стрижки до необходимого уровня. Если трава высокая, передвигайте газонокосилку медленно и, при необходимости, используйте газонокосилку 2 раза.

• Если вы хотите избежать образования полос на вашем газоне, следует каждый раз стричь его в разных направлениях. Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением техобслуживания необходимо внимательно изучить и понять раздел безопасности. Для выполнения любых работ по сервисному обслуживанию и ремонту изделия необходимо пройти специальное обучение. Мы гарантируем доступность услуг по профессиональному ремонту и сервисному обслуживанию. Если ваш дилер не занимается сервисным обслуживанием, обратитесь к нему для получения информации о ближайшем сервисном центре. Перед выполнением технического обслуживания ПРЕДУПРЕЖДЕНИЕ: Во избежание травм и повреждения изделия следуйте данным инструкциям, если требуется перевернуть изделие на бок.

1. Закройте топливный клапан.

2. Дайте двигателю выработать топливо до

3. Отсоедините кабель свечи зажигания.

4. Наклоните изделие на левую сторону таким

образом, чтобы воздушный фильтр (A) был обращен вверх, а глушитель — вниз.

График технического обслуживания График технического обслуживания рассчитан исходя из ежедневного использования изделия. Если изделие не используется ежедневно, интервалы техобслуживания изменятся. Информацию о техническом обслуживании, отмеченном знаком *, см. в инструкциях в

устройства на изделии на стр. 290

295Техническое обслуживание

Выполните общий осмотр X Проверьте уровень масла X Очистите изделие X Проверьте режущее оборудование X Проверьте режущую деку* X Проверьте рукоятку тормоза двигателя* X Проверьте воздушный фильтр X Проверьте глушитель* X Проверьте свечу зажигания X Очистите воздушный фильтр X Замените воздушный фильтр X Проверьте топливную систему X Выполнение общего осмотра

• Проверьте затяжку гаек и винтов на изделии. Очистка изделия ПРЕДУПРЕЖДЕНИЕ: Перед очисткой нижней стороны изделия выполните инструкции, приведенные в разделе Перед выполнением технического обслуживания на стр. 295

ВНИМАНИЕ: Ни в коем случае не используйте чистящие средства, бензин или растворители для очистки изделия. Они могут повредить пластмассовые

• Не используйте моечный агрегат высокого давления для очистки изделия.

• Если вы используете воду для очистки изделия, не допускайте попадания воды непосредственно на двигатель.

• Используйте щетку для удаления листьев, травы

• Убедитесь, что воздухозаборники охлаждения не

• Снимите вентилятор (см. раздел Замена ножа и вентилятора на стр. 296 ) и почистите его щеткой.

• Очистите поверхность изделия сухой тряпкой.

• Очистите нижнюю сторону изделия скребком для удаления скоплений травы и мусора. Проверка режущего оборудования ПРЕДУПРЕЖДЕНИЕ: Во избежание непреднамеренного запуска отсоедините кабель от свечи зажигания. ПРЕДУПРЕЖДЕНИЕ: Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к

1. Проверьте режущее оборудование на наличие

повреждений или трещин. Всегда заменяйте поврежденное режущее оборудование.

2. Осмотрите нож на наличие повреждений или

следов притупления. Примечание: После заточки ножа необходимо выполнить его балансировку. Обратитесь в сервисный центр для выполнения заточки, замены и балансировки ножа. При столкновении с препятствием, которое привело в остановке изделия, замените поврежденный нож. Сервисный центр должен определить, следует ли заточить нож или лучше его заменить. Замена ножа и вентилятора ПРЕДУПРЕЖДЕНИЕ: Используйте прочные перчатки. Нож очень острый, что при неосторожном обращении может легко привести к порезам. 296 461 - 006 - 25.01.20191. Подготовьте изделие к техническомуобслуживанию, см. раздел Перед выполнением технического обслуживания на стр. 295

2. Крепко удерживая вентилятор, поверните болтножа (A) против часовой стрелки для его снятия.

3. Снимите нож (B), втулки регулировки высотыстрижки (C) и вентилятор (D).4. Проверьте болт ножа и вентилятор на наличиеповреждений.5. Установите вентилятор в исходное положение. Вслучае установки втулок регулировки высотыстрижки убедитесь, что штифты входят вотверстия на вентиляторе.6. Установите новый нож. Убедитесь, что штифтына вентиляторе (E) входят в отверстия (F) наноже.7. При установке нового ножа находящиеся подуглом края должны быть обращены в сторонугрунта.8. Вставьте болт ножа в центральное отверстиеножа (G) и затяните рукой по часовой стрелке.9. Крепко удерживая вентилятор, затяните болтножа гаечным ключом.10. Проверните нож рукой и убедитесь, что онсвободно вращается.11. Запустите изделие, чтобы проверить работуножа. Если нож установлен неправильно, выощутите вибрацию изделия, или результатстрижки будет неудовлетворительным. Регулировка высоты стрижки Для уменьшения высоты стрижки установите втулкирегулировки высоты стрижки. Для увеличениявысоты стрижки снимите втулки регулировки высотыстрижки.Примечание: Запрещается использовать более 2втулок регулировки высоты стрижки.1. Подготовьте изделие к техническомуобслуживанию, см. раздел Перед выполнением технического обслуживания на стр. 295

2. Снимите болт ножа и нож, см. раздел

ножа и вентилятора на стр. 296

3. Установите 1 или 2 втулки регулировки высотыстрижки (A) между вентилятором и ножом.Штифты на вентиляторе (B) должны войти вотверстия на первой втулке регулировки высотыстрижки. Вставьте штифты на первой втулкерегулировки высоты стрижки в отверстия навторой втулке.

4. Установите нож на втулку регулировки высотыстрижки. Убедитесь, что штифты на втулкерегулировки высоты стрижки входят в отверстия(C) на ноже.5. Установите нож и болт ножа, см. раздел

ножа и вентилятора на стр. 296

Заправка и замена моторного масла

• Информацию о заправке и замене моторногомасла см. в руководстве по эксплуатациидвигателя. Очистка воздушного фильтра ВНИМАНИЕ: Запрещается запускатьдвигатель без установленноговоздушного фильтра или с грязнымвоздушным фильтром. Это снижаетпроизводительность двигателя и можетпривести к его поломке.1. Нажмите на фиксаторы (A), снимите крышкувоздушного фильтра (B) и сам воздушныйфильтр (C).

2. Постучите воздушным фильтром о плоскуюповерхность, чтобы удалить твердые частицы.Кроме того, можно продуть воздушный фильтрсжатым воздухом, направляя воздух с чистойстороны фильтра.461 - 006 - 25.01.2019 297ВНИМАНИЕ: Ни в коем случае не используйте для удаления грязи щетку, поскольку она проталкивает частицы грязи глубже в воздушный

3. Очистите держатель воздушного фильтра (D) и

крышку воздушного фильтра влажной тряпкой. ВНИМАНИЕ: Ни в коем случае не допускайте попадания грязи в воздуховод (E), ведущий в карбюратор.

4. Установите воздушный фильтр в исходное

положение. Убедитесь, что воздушный фильтр плотно посажен на место.

5. Установите крышку воздушного фильтра на

место, начиная с нижних фиксаторов. Проверка свечи зажигания ВНИМАНИЕ: Всегда используйте только указанный тип свечи. Использование неправильного типа свечи зажигания может привести к повреждению изделия.

• Проверьте свечу зажигания, если двигатель не набирает мощность, плохо заводится или плохо работает на холостых оборотах.

• Чтобы уменьшить риск появления нежелательного материала на электродах свечи зажигания, соблюдайте следующие инструкции: a) Убедитесь в правильности регулировки частоты оборотов холостого хода. b) Убедитесь, что используется надлежащая топливная смесь. c) Убедитесь, что воздушный фильтр чист.

• Если свеча зажигания загрязнена, очистите ее и проверьте зазор между электродами, см

• При необходимости замените свечу зажигания. Проверка топливной системы

• Проверьте крышку топливного бака и уплотнение крышки топливного бака на наличие повреждений.

• Проверьте топливный шланг на наличие утечек. Если топливный шланг поврежден, обратитесь в сервисный центр для его замены. Транспортировка, хранение и утилизация Транспортировка и хранение

• Перед помещением на хранение и транспортировкой изделия и топлива убедитесь в отсутствии утечек или испарения топлива. Искры или источники открытого огня, например, от электрических устройств или котлов, могут привести к пожару.

• Всегда используйте рекомендованные контейнеры для хранения и транспортировки

• Перед помещением изделия на длительное хранение опорожните топливный бак. Утилизируйте топливо в специально предназначенном для этого месте

• Надежно закрепите изделие на время транспортировки для предотвращения повреждений или аварий.

• Храните изделие в запертом помещении для предотвращения доступа к изделию детей или посторонних лиц.

• Храните изделие в сухом и защищенном от низких температур месте. Подготовка к постановке на

Подготовка изделия к хранению требуется в конце сезона, а также в случае хранения в течение более 30 дней.

1. Остановите двигатель и закройте топливный

2. Запустите двигатель и наклоните изделие

примерно на 10 см от земли в направлении

3. Когда двигатель остановится, отпустите рукоятку

4. Отсоедините кабель свечи зажигания.

5. Слейте топливо из топливного бака.

6. Снимите свечу зажигания и налейте в отверстие

свечи зажигания 5 мл моторного масла.

7. Трижды потяните за ручку шнура стартера, чтобы

масло распределилось в двигателе.

8. Проверьте свечу зажигания, см. раздел

свечи зажигания на стр. 298 . Не подсоединяйте кабель свечи зажигания.

9. Очистите воздушный фильтр, см. раздел

воздушного фильтра на стр. 297

298 461 - 006 - 25.01.201910. Проверьте режущее оборудование, см. раздел Проверка режущего оборудования на стр. 296

11. Очистите изделие, см. раздел

Очистка изделия на стр. 296

• Соблюдайте местное законодательство и действующие нормы в области переработки.

• Утилизируйте все химические вещества, такие как моторное масло или топливо, в сервисном центре или в специально предназначенном для этого месте.

• Если изделие больше не эксплуатируется, отправьте его дилеру Husqvarna или утилизируйте в пункте переработки. Технические данные Технические данные GX560

Марка / модель Honda / OHC GCV 160 Рабочий объем, см

Частота вращения, об/мин 3150 +0/-100 Номинальная мощность двигателя, кВт

3,0 Зазор свечи зажигания, мм 0,75 Тип свечи зажигания NGK BPR6ES Топливная система и система смазки Емкость топливного бака, л 0,9 Моторное масло SAE 10W-30 Емкость масляного бака, л 0,5

С пустыми баками, кг 18,4 Излучение шума

Уровень мощности звука, измеренный, дБ(A) 96 Уровень мощности шума, гарантированный L

Уровень шумового давления на уши оператора, дБ(A) 84

Указанная номинальная мощность двигателя — это средняя полезная мощность типичного серийного двигателя при указанной частоте вращения (об/мин) для определенной модели двигателя, измеренная в соответствии со стандартом SAE J1349/ISO1585. Показатели двигателей массового производства могут отличаться от этого значения. Фактическая выходная мощность двигателя, установленного на определенном изделии, зависит от рабочей скорости, условий окружающей среды и других параметров.

Излучение шума в окружающую среду измеряется как шумовой эффект (L

) согласно Директиве ЕС 2000/14/EC.

Уровень шумового давления в соответствии с ISO 5395. Указанные данные об уровне шумового давления имеют типичный статистический разброс (стандартное отклонение) в 1,2 дБ (A).

3,3 Режущее оборудование Высота реза, мм 10–30 Ширина стрижки, мм 510 Нож, артикул № 5119004-10

Уровень вибрации в соответствии с ISO 5395. Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное отклонение) 0,2 м/с

300 461 - 006 - 25.01.2019Декларация соответствия ЕС Декларация соответствия ЕС Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, настоящим заявляет, что газонокосилка Husqvarna GX560 с серийными номерами 2017xxxxxxx и далее соответствует требованиям ДИРЕКТИВЫ СОВЕТА ЕС:

• от 17 мая 2006 года "о механическом оборудовании" 2006/42/EC

• от 26 февраля 2014 года "об электромагнитной совместимости" 2014/30/EU

• от 8 мая 2000 года "об излучении шума в окружающую среду" 2000/14/EC Информация по излучению шума представлена в разделе "Технические данные". Применяются следующие стандарты: EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012 Если не указано иначе, подразумевается последняя опубликованная редакция стандартов. Зарегистрированная организация: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala представила отчеты об оценке соответствия согласно приложению VI к ДИРЕКТИВЕ СОВЕТА от 8 мая 2000 года "об излучении шума в окружающую среду" 2000/14/EC. Сертификату присвоен номер: 01/901/302 Huskvarna, 2017-12-14 Клаес Лосдал, Директор отдела разработок/Садовая техника (Уполномоченный представитель Husqvarna AB и ответственный за техническую документацию) 141400, Московская обл., Г. Химки, ул. Ленинградская, владение 39, строение 6, здание II этаж 4, помещение OB02_04, телефон горячей линии 8-800-200-1689
